Márka	Bosch
Modell	GTS 635-216 Professional
Terméktípus	Állványos asztali körfűrész
Névleges felvett teljesítmény	1600 W
Névleges feszültség	220-240 V
Frekvencia	50/60 Hz
Üresjárati fordulatszám	5500 1/perc
Súly	22 kg
Méretek (H x Sz x M)	658 x 332 x 553 mm
Leme átmérője	216 mm
Leme furatátmérője	30 mm (vagy 25,4 mm típustól függően)
Maximális munkadarab magasság (0°)	70 mm
Maximális munkadarab magasság (45°)	50 mm
Döntési szög	0° - 45°
Gérungszög (vízszintes)	-30° - +30°
Védettségi fokozat	II (kettős szigetelés)
Fő funkciók	Hosszanti, keresztirányú, ferde, gérungvágások
Biztonsági felszerelések	Védőburkolat, hasító kés, szilánkvédelem, motorfék, lágyindítás
Mellékelt tartozékok	Párhuzamos ütköző, szögütköző, tolófa, kulcsok, védőburkolat
Karbantartás és tisztítás	Tisztítás előtt húzza ki a dugaszt, használjon sűrített levegőt vagy ecsetet
Vevőszolgálat	Bosch vevőszolgálat, pótalkatrészek online elérhetők

Gyakran ismételt kérdések - GTS 635-216 Professional BOSCH

Mekkora a Bosch GTS 635-216 Professional asztali körfűrész teljesítménye?

A névleges felvett teljesítmény 1600 W.

Mekkora a maximális kompatibilis lemeátmérő?

A lemeátmérőnek 216 mm-nek kell lennie.

Hogyan állítható be a leme döntési szöge?

Lazítsa meg a rögzítő kart (18), forgassa el a kereket (14) a kívánt szögbe (0° - 45°), majd húzza meg újra a kart.

Mekkora a maximális vágási magasság 0°-nál?

A maximális munkadarab magasság 70 mm 0°-os döntésnél.

Hogyan kell kicserélni a fűrészlapot?

Húzza ki a szerszámot, távolítsa el a védőburkolatot és a szilánkvédőt, rögzítse a tengelyt a karral (47), csavarja le az anyát (46) a csavarkulccsal, vegye ki a régi lapot, és szerelje be az újat a forgásirány figyelembevételével. Használjon védőkesztyűt.

Használhatom ezt a fűrészt alumínium vágására?

Igen, feltéve, hogy megfelelő lapot használ, és forgácselszívás nélkül dolgozik a tűzveszély elkerülése érdekében.

Milyen tartozékok járnak a fűrészhez?

A mellékelt tartozékok: párhuzamos ütköző (5), szögütköző (2), tolófa (12), szilánkvédő (23), védőburkolat (3), kulcsok (9,10), kiegészítő párhuzamos ütköző (40).

Hogyan kell tisztítani a körfűrészt?

Húzza ki a szerszámot, távolítsa el a forgácsot ecsettel vagy sűrített levegővel. Rendszeresen tisztítsa a szellőzőnyílásokat és az alsó lapvédőt.

Hol találhatók a pótalkatrészek?

A pótalkatrészek elérhetők a www.bosch-pt.com weboldalon vagy a Bosch vevőszolgálaton keresztül.

Rendelkezik a fűrész lágyindítással?

Igen, lágyindítással van felszerelve a zajszint csökkentése és a rángások elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ GTS 635-216 Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 237

Русский...... Страница 251

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámok számára

FIGYELMEZ- TETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a késöbbi használatra gondosan őrizze meg eze- ket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütőtestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtöl. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektöl, valamint mozgó gépalkatrészektöl. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkentí az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.

Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be-rendezéseket, ellenőrizze, hogy azok megfelelő mó-don hozzá vannak kapcsolva a készülékhez és rendel-tetésüknek megfelelően működnek. A porgyűjtő be-rendezések használata csökkenti a munka során keletke-ző por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul müködnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám müködésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátos-

ságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.

Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások asztali fürészekhez

A védöberendezésekkel kapcsolatos figyelmeztetések

A védőberendezéseket tartsa felszerelve a helyükön. A védőberendezéseknek működöképesnek és felszerelve kell lenniük. Ha egy védőberendezés meglazult, megrongálódott, vagy nem működik helyesen, meg kell javítani vagy ki kell cserélni.
Használjon minden átvágási műveletnél fűrészlap védőbúrát és hasítóéket. Az átvágási műveleteknél, amelyeknél a fűrészlap teljesen áthatol a munkadarab vastagságán, a védőbúra és az egyéb védőberendezések segítenek csökkenteni a sérülésveszélyt.
Azonnal szerelje vissza a fürészre a védőberendezéseket, miután befejezett egy olyan müveletet (mint pél-dául peremezés), amelyhez el kellett távolítani a védő-búrát és/vagy a hasítóéket. A védőbúra és a hasítóék csökkenti a sérülésveszélyt.
Gondoskodjon arról, hogy a fürészlap ne érhessen hozzá a védőbúrához, a hasítóékhez vagy a munkadarabhoz, mielött bekapcsolná a kapcsolót. Ezen elemek szándékolatlan érintkezése a fürészlappal veszélyes helyzetet hozhat létre.
A hasítóéket az ezen használati utasításban leírtaknak megfelelően kell beállítani. A hasítóék helytelen helyze- te, helytelen beállítása vagy helytelen távolsága a fűrész- laptól ahhoz vezethet, hogy a hasítóék nem tudja csök- kenteni a visszarúgás valószínűségét.
A hasítóék csak akkor működik hatásosan, ha beleér a munkadarabba. A hasítóéknek nincs hatása, ha a vágásra kerülő munkadarab túl rövid ahhoz, hogy a hasítóék beleérjen a munkadarabba. Ilyen körülmények között a hasítóék nem tudja megakadályozni a visszarúgást.
Használjon a hasítóéknek megfelelő fűrészlapot. Ahhoz, hogy a hasítóék megfelelően működjön, a fűrészlap átmérőjének meg kell felelnie a hasítóéknek és a fűrészlaptestnek keskenyebbnek kell lennie a hasítóék vastagságánál és a fűrészlap vágási szélességének nagyobbnak kell lennie a hasítóék vastagságánál.

Figyelmeztetések a vágási eljárásokhoz

▶ VÉSZÉLY: Soha ne tegye az ujjait vagy a kezét a fürészlap közelébe, vagy azzal egy vonalba. Egy pilla-

natnyi figyelmetlenség vagy egy megcsúszás a kezeit közelebb viheti a fűrészlaphoz és ez komoly személyi sérüléshez vezethet.

A munkadarabot csak a forgásiránnyal ellenkező irányban vezesse a fűrészlaphoz. Ha a munkadarabot a fűrészlap fogási irányával megegyező irányban tolja a fűrészlaphoz, ez ahhoz vezethet, hogy a fűrészlap mind a munkadarabot, mind a kezét berántja.
A méretre vágásnál soha ne használja a szögbeállító ütközöt a munkadarab továbbítására, a szögbeállító ütközövel végzett fejező vágásoknál ne használja a párhuzamos ütközöt hosszanti ütközőként. Ha a munkadarabot a párhuzamos ütközövel és a szögbeállító ütközövel egyszerre irányítja, ezzel megnöveli a fűrészlap beakadás és a visszarúgás veszélyét.
A méretre vágáshoz a munkadarab előtolási erőt mindig az ütköző és a fűrészlap között alkalmazza. Használjon egy tolópálcát, ha az ütköző és a fűrészlap közötti távolság kisebb, mint 150 mm, és használjon egy tolótuskót, ha ez a távolság kisebb, mint 50 mm. A megfelelő "segédeszközök" gondoskodnak arról, hogy a keze biztonságos távolságban maradjon a fűrészlaptól.
Csak a gyártó által rendelkezésre bocsátott, vagy egy az előírásoknak megfelelően kialakított tolópálcát használjon. Ez a tolópálca gondoskodik arról, hogy elegendő távolság maradjon a keze és a fűrészlap között.
Soha ne használjon megrongálódott vagy elvágott to- lópálcát. Egy megrongálódott tolópálca eltörhet és ez ah- hoz vezethet, hogy a keze belecsúszik a fűrészlapba.
Semmilyen müveletet ne hajtson végre "szabad kézzel". Mindig használja vagy a párhuzamos ütközöt vagy a szögbeállító ütközöt a munkadarab helyzetének beállítására és irányítására. "Szabad kézzel" azt jelenti, hogy a kezelő a kezét és nem a párhuzamos ütközöt vagy a szögbeállító ütközöt használja a munkadarab megtámasztására vagy irányítására. A szabad kezes fűrészelés rosszul beállított vágásokhoz, beékelődésekhez és visszarúgáshoz vezet.
▶ Soha ne nyúljon át egy forgó fűrészlap felett vagy egy forgó fűrészlap körül. Ha egy munkadarabhoz akar nyúlni, véletlenül hozzáérhet a forgó fűrészlaphoz.
Támassza alá a fűrészasztal mögött vagy mellett a hosszú és/vagy széles munkadarabokat, hogy egyenesen maradjanak. Egy hosszú és/vagy széles munkadarab az asztal szélén könnyen lebillenhet és ez a berendezés feletti uralom elvesztéséhez, a fűrészlap beékelődéséhez és visszarúgásokhoz vezet.
Egyenletesen tolja előre a munkadarabot. Ne hajlítsa meg és ne csavarja el a munkadarabot. Ha beékelődés lépett fel, azonnal kapcsolja ki a berendezést, húzza ki a csatlakozót az aljzatból és szüntesse meg a beékelődést. Ha a fűrészlap beékelődik a munkadarabba, ez viszszarúgáshoz vagy a motor lefulladásához vezethet.
▶ Ne távolítsa el a levágott anyagdarabokat, amíg a fűrész jár. Az anyag beakadhat az ütköző és a fűrészlap közé vagy a védőbúra belsejébe és a fűrészlap beránthatja

az ujjait. Kapcsolja ki a fürészt és várja meg, amíg a fürész- lap leáll, mielőtt eltávolítaná az anyagot.

Használjon egy kiegészítő ütközót, amely érintkezésben van az asztal felső részével, ha 2 mm-nél kisebb vastagságú munkadarabot vág méretre. Egy vékony munkadarab beékelődhet a párhuzamos ütköző alá és egy visszarúgáshoz vezethet.

A visszarúgás okai és az ezzel kapcsolatos figyelmeztető tájékoztatók

A visszarúgás a munkadarab hirtelen reakciója egy berágó- dott, beékelődött fűrészlapra vagy egy a fűrészlaphoz képest ferde vágási vonalra, vagy arra, hogy a munkadarab egy ré- sze beékelődik a fűrészlap és a párhuzamos ütköző vagy egy más rögzített tárgy közé.

Egy visszarúgás során a munkadarabot a fürészlap hátsó része a leggyakoribb esetben leemeli az asztalról és a kezelő felé repíti.

Egy visszarúgás a fürész hibás vagy helytelen használatának következménye, amelyet az alábbiakban leírásra kerülő megfelelő biztonsági intézkedésekkel meg lehet gátolni.

Soha ne álljon közvetlenül egy vonalban a fűrészlappal. Mindig álljon a fűrészlapnak az ütköző felőli oldalára. Egy visszarúgás a munkadarabot nagy sebességgel kirepítheti, és az bárkit eltalálhat, aki a fűrész előtt, a fűrészlappal egy vonalban áll.
Soha ne nyúljon át a fűrészlap felett vagy mögött, hogy húzza, vagy megtámassza a munkadarabot. Ekkor véletlenül hozzáérhet a fűrészlaphoz, vagy egy visszarúgás beránthatja az ujjait a fűrészlapba.
Soha ne tartsa és sohase nyomja a fürészlaphoz a levágásra kerülő munkadarabot. Ha a levágásra kerülő munkadarabot hozzányomja a fürészlaphoz, ez beékelődéshez és visszarúgáshoz vezet.
- Állítsa be úgy az ütközöt, hogy párhuzamosan álljon a fürészlappal. Egy hibás helyzetű ütköző következtében a munkadarab beékelődhet az ütköző és a fürészlap közé és ez visszarúgáshoz vezet.
Használjon egy fésüsfát a munkadarabnak az asztalhoz és az ütközőhöz való szorításához, ha nem átvágó műveleteket végez, például peremezés. Egy fésüsfá egy visszarúgás esetén segít uralom alatt tartani a munkadarabot.
A hosszú lemezeket támassza alá, hogy minimumra csökkentse a fürészlap beékelődésének és a visszarúgásnak a kockázatát. A nagyobb lemezek a saját súlyuk alatt meghajolhatnak. A lemeznek az összes olyan részét megfelelően alá kell támasztani, amely túlnyúl az asztal szélén.
A megcsavarodott, göcsörtös, megvetemedett munkadarabok és az olyan munkadarabok fürészelésénél különösen óvatosan kell eljárni, amelyeknek nincs egyenes élük, amelyet hozzá lehetne tolni egy párhuzamos vagy szögbeállító ütközöhöz. Egy megvetemedett, göcsörtös vagy megcsavarodott munkadarab nem stabil és eltéréseket hoz létre a vágási vonal és a fürészlap

között, amely aztán beékelődéshez és visszarúgáshoz vezet.

▶ Soha ne vágjon egyszerre több munkadarabot, se vízszintesen, se függőlegesen egymásra helyezve. A fű-részlap ellenkező esetben kiránthat egy vagy több munkadarabot és visszarúgást okozhat.
Ha a fürészt úgy indítja újra, hogy a fürészlap még benne van a munkadarabban, akkor pozicionálja úgy a fürészlapot a vágási vonal közepére, hogy a fürész fogai ne mélyedjenek bele az anyagba. Ha a fürészlap beékelődik, akkor a fürész újraindításakor a fürészlap megemelheti a munkadarabot és visszarúgást okozhat.
Tartsa tisztán és éles állapotban a fürészlapokat és gondoskodjon arról, hogy a fogak megfelelően ki legyen hajlítva. Sohase használjon megvetemedett fürészlapokat vagy megrepedt vagy törött fogú fürészlapokat. Az éles és megfelelően kihajlított fogú fürészlapok minimumra csökkentik a beékelődés, leállás és visszarúgás veszélyét.

Figyelmeztetések az asztali fűrész kezeléséhez

Kapcsolja ki a asztali fürészt és húzza ki az aljzatból a csatlakozó dugót, ha eltávolítja az asztal betétjét, ki-cseréli a fürészlapot, vagy be akarja állítani a hasító-éket vagy a fürészlap védőbúráját, vagy ha a berendezést felügyelet nélkül hagyja. Az óvóintézkedések segí-tenek a balesetek megelőzésében.
Soha ne hagyja az asztali fürészt működés közben felügyelet nélkül. Kapcsolja ki és várja meg, amíg teljesen leáll, mielőtt a fürészt felügyelet nélkül hagyná. Egy működésben lévő, felügyelet nélküli fürész kiszámíthatatlan veszélyeket jelent.
Az asztali fürészt egy jól megvilágított és vízszintes területen kell felállítani, ahol a kezelő biztos alapon áll és meg tudja őrizni az egyensúlyát. Olyan helyen állít-sa fel, ahol elegendő hely áll rendelkezésre az elvárt méretű munkadarabok kezelésére. Az áttekinthetetlen, telerakott, sötét területek és az egyenetlen, csúszós pad-lók könnyen balesetekhez vezetnek.
Megfelelő gyakorisággal távolítsa el a forgácsot a fürészasztal és/vagy a forgácsgyűjtő berendezés alól. A felgyülemlett forgács gyúlékony és magától is meggyulladhat.
▶ Az asztali fűrészt le kell rögzíteni. Egy nem megfelelően lerögzített asztali fűrész elmozdulhat vagy felbillenhet.
Távolítson el minden szerszámot, fadarabot stb. az asztalról, mielőtt bekapcsolná az asztali fürészt. A figyelem elterelődése vagy egy potenciális beékelődés veszélyes lehet.
▶ Mindig csak helyes méretű és megfelelő rögzítő nyílással (például rombuszalakú vagy körkeresztmetszetű) ellátott fűrészlapokat használjon. Az olyan fűrészlapok, amelyek nem felelnek meg a berendezés rögzítő alkatrésének, nem központosan forognak és a berendezés feletti uralom elvesztéséhez vezetnek.
▶ Soha ne használjon megrongálódott vagy helytelen fűrészlap befogó eszközöket, mint karimák, fűrészlap

alátétek, csavarok vagy anyák. Ezek a befogó eszközök külön az Ön fűrészéhez, annak biztonságos működéséhez és optimális teljesítményéhez lettek kialakítva.

Soha ne álljon rá az asztali fűrészer, és ne használja azt létraként vagy lépcsőként. Ha a berendezés megbillen, vagy ha valaki hozzáér a vágószerszámhoz, komoly sérülés következhet be.
Gondoskodjon arról, hogy a fürészlap úgy legyen felszerelve, hogy a helyes irányban forogjon. Ne használjon csiszoló korongokat, drótkeféket vagy csiszolótárcsákat egy asztali fürészhez. A fürészlap helytelen felszerelése vagy nem javasolt tartozékok használata komoly sérülésekhez vezethet.

Kiegészítő biztonsági előírások

▶ A fürészlap felszereléséhez viseljen védőkesztyüt. Kü- lönben sérülésveszély áll fenn.
▶ Ne használjon HSS-acél fürészlapokat. Az ilyen fürészlapok könnyen eltörhetnek.
Sohase használja asztalbetét nélkül az elektromos kéziszerszámot. Ha egy asztalbetét meghibásodott, cserélje ki. Kifogástalan asztalbetét nélkül a fűrészlap sérüléseket okozhat.
Tartsa tisztán a munkahelyét. Az anyagkeverékek különösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat.
▶ Válassza ki a megmunkálásra kerülő anyaghoz megfelelő fürészlapot.
Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban és az elektromos kéziszerszámon megadott adatoknak és amelyeket az EN 847-1 szabványnak megfelelően ellenöriztek és megfelelőnek találtak.
Csak olyan fürészlapokat használjon, amelyeket ezen elektromos kéziszerszám gyártója javasolt, és amelyek a megmunkálásra kerülő anyaghoz alkalmasak.
A munkadarabot csak a már működésben lévő fűrész-laphoz tolja. Ellenkező esetben fennáll egy visszarúgás veszélye, ha a fűrészlap beékelödik a munkadarabba.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

Szimbólumok és magyarázatuk

Soha ne tegye be a kezét a fürészelési területre, amíg az elektromos kéziszerszám működésben van. A fürészlap megérintése sérülésveszéllyel jár.

Szimbólumok és magyarázatuk

Viseljen porvédő álarcot.

Viseljen fülvédöt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet.

Viseljen védőszemüveget.

3601M42000

3 601 M42 030

3 601 M42 070

3 601 M42 040

3 601 M42 0B0

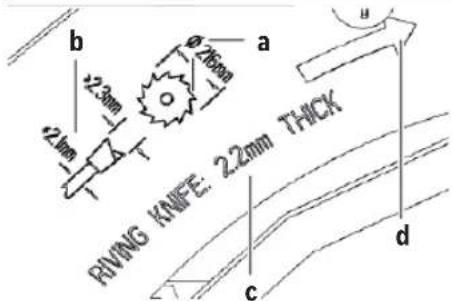

Ügyeljen a fürészlap méreteire. A lyuk átmérőjének játékmentesen hozzá kell illeszkednie a szerszámtengelyhez. Ha redukáló idomok alkalmazására van szükség, ügyeljen arra, hogy a redukáló idom méretei megfeleljenek a fürészlap alapvastagságának, a fürészlap nyilásátmérőjének és a szerszámorsó átmérőjének. Lehetőleg a fürészlappal együtt szállított redukáló idomokat használja. A fürészlap átmérőjének meg kell felelnie a jelen megadott értéknek.

a A fürészlap átmérőjének nem szabad meghaladnia a 216 mm-t.
b A fürészlap kicserélésekor ügyeljen arra, hogy a vágási szélesség ne legyen kisebb, mint 2,3 mm és a fürésztelep vastagsága ne legyen nagyobb, mint 2,1 mm. Ellenkező esetben fennáll annak a veszélye, hogy a feszítőék beékelődik a munkadarabba.

Szimbólumok és magyarázatuk

c A feszítőék (angolul: RIVING KNIFE) vastagsága 2,2 mm.
d A fogak vágási irányának (a fűrészlapon a nyíl által jelzett iránynak) egybe kell esnie a feszítőéken található nyíl által jelzett iránnyal.

A feszítőék vastagsága 2,2 mm.

A munkadarab maximális lehetséges magassága 70 mm.

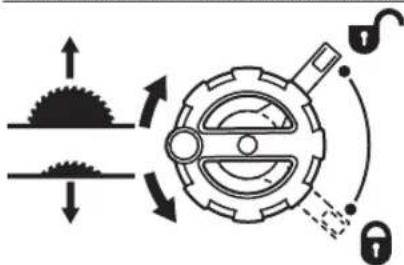

A forgatókarnak a fürészlap leeresztéséhez (szállítási helyzet) és felemeléséhez (munkavégzési helyzet) szükséges forgásirányát mutatja.

jobb oldal:

A reteszelőkarnak a fűrészlap rögzítésére szolgáló és a függőleges sarkalószög (elforgatható fűrészlap) beállításához szükséges helyzetét mutatja.

A II védettségi osztályú elektromos kéziszerszámok megerősített vagy kettős szigeteléssel vannak ellátva.

CE A CE-jelöléssel a gyártó igazolja, hogy az elektromos kéziszerszám megfelel az ér- vényben lévő EU-irányelveknek.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat.

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner berendezésként kemény- és puhafából készült munkadarabokban, valamint fa-forgács- és farostlemezekben hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. A szerszámmal

-30° és +30° közötti vízszintes, valamint 0° és 45° közötti függöleges sarkalószögeket lehet kialakítani.

Megfelelő fűrészlapok alkalmazásával a berendezés alumínium és műanyag profilok fűrészelésére is alkalmas.

242 | Magyar

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

(1) A fürészlap és a párhuzamvezető közötti távolságot jelző skála

(2) Szögvezető

(3) Védőburkolat

(4) Hasítóék

(5) Párhuzamvezető

(6) Fürészasztal szélességnövelő lap

(7) Szögvezető tároló

(8) Szerelőfuratok

(9) Gyürüskulcs (24 mm; 23 mm)

(10) Belsö hatlapos csavarkulcs (5 mm)

(11) Tartó a védőburkolat tárolására

(12) Tolófa

(13) Szorító fogantyú a fűrészasztal szélességnövelő lap számára

(14) Kézikerék

(15) Forgatókar a fürészlap felemelésére és lesüllyesz- tésére

(16) Be-/kikapcsoló biztonsági fedele

(17) 45° sarkalószögű ütköző (függőleges)

(18) Reteszelőkar a függőleges sarkalószög beállítására

(19) Sarokillesztési szög skála (függőleges)

(20) 0° sarkalószögű ütköző (függőleges)

(21) Fürészasztal

(22) Szabályozócsavar a párhuzamvezető feszítőerejének beállítására

(23) Asztalbetét

(24) Fürészlap

(25) Vezetőhorony a párhuzamvezető számára

(26) Kábeltartó

(27) Fogantyú

(28) Vezetőhorony a szögvezető számára

(29) Elszívó-adapter

(30) V-keresztmetszetű vezetőhorony a fűrészasztalon a párhuzamvezető számára

(31) Alaplap

(32) A padlórács reteszelőcsavarja

(33) A feszítőék rögzítőkarja

(34) Helyzetbeállító csapok a feszítőék számára

(35) Az asztalbetét reteszelőcsavarja

(36) Védőburkolat rögzítőkar

(37) Védőburkolat vezetőcsap

(38) A párhuzamvezető szorító fogantyúja

(39) A párhuzamvezető V-vezetőeleme

(40) Kiegészítő párhuzamvezető

(41) „Kiegészítő párhuzamvezető” rögzítőkészlet

(42) Vezetősín a szögvezető számára

(43) Fürészlap alsó védőburkolata

(44) Az alsó fűrészlapburkolat füle

(45) Fogantyúnyílás az asztalbetét megemeléséhez

(46) Befogó anya

(47) Orsóreteszelő kar

(48) Befogó karima

(49) Felfogó karima

(50) Szerszámtengely

(51) Szögkijelző (függöleges)

(52) Rögzítögomb tetszőleges sarkalószögek beállításához (vízszintes)

(53) Az állítható szögű ütköző szögkijelzője

(54) Nagyítóüveg

(55) A fürészasztal távolságjelzője

(56) BE-gomb

(57) Megfigyelöablak

(58) Kereszthornyos csavar a 0°-os ütköző beállítására

(59) Szögmérő csavar (függöleges)

(60) Kereszthornyos csavar a 45°-os ütköző beállítására

(61) Belső hatlapos fejű csavarok (5 mm) elöl a fűrész-lap párhuzamosságának beállítására

(62) Belső hatlapos fejű csavarok (5 mm) hátul a fű-részlap párhuzamosságának beállítására

(63) A fürészasztal távolságjelzőjének csavarja

(64) Belső hatlapos fejű csavarok (5 mm) a párhuzamvezető párhuzamosságának beállítására

(65) A párhuzamvezető távolságjelzőjének csavarja

(66) Szabályozócsavarok az asztalbetét számára

(67) Tolófa tároló

(68) Belső hatlapos csavarkulcs tároló

(69) Gyürüskulcs tároló

Müszaki adatok

Asztali körfürész GTS 635-216 GTS 635-216

Rendelési szám	3 601 M42 000	3 601 M42 0B0
	3 601 M42 030
	3 601 M42 070

Asztali körfürész GTS 635-216 GTS 635-216

	3 601 M42 040
Névleges felvett teljesítmény W 1600 1600
Névleges feszültség V 220 - 240 220 - 240
Frekvencia Hz 50/60 50/60
Üresjárati fordulatszám perc	-1	5500 5500
Indítási áram korlátozás ● ●
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint	kg 22 22
Érintésvédelmi osztály		☐ / II / II ☐
Méretek (beleértve a készülék levehető részeit)
Szélesség x mélység x magasság mm 658 x 332 x 553 658 x 332 x 553

A kéziszerszámhoz használható fűrészlapok méretei

Fürészlap átmérő mm	216	216
Fürészlap magvastagság	mm	1,5 - 2,1	1,5 - 2,1
min. fogvastagság/-kihajlás	mm	2,3	2,3
Furatátmérő	mm 30	25,4

Maximális munkadarab méretek: (lásd „Maximális munkadarab méretek“, Oldal 248)

Zaj adatok

A zajkibocsátási értékek a EN 62841-3-1 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 94 dB(A); hangteljesítményszint 103 dB(A). A szórás, K = 3 dB.

Viseljen fülvédöt!

Az ezen előírásokban megadott zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott zajkibocsátási érték az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha azonban az elektromos kéziszerszámot más célokra, eltérő betétszerszámokkal, vagy nem kielégítő karbantartás mellett használják, a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidöre vonatkozó zajkibocsátást lényegesen megnövelheti.

A zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó zajkibocsátást lényegesen csökkentheti.

Összeszerelés

▶ Kerülje el az elektromos kéziszerszám akaratlan elindítását. A hálózati csatlakozó dugót a szerelés és az elektromos kéziszerszámon végzett bármely munka során nem szabad csatlakoztatni a hálózathoz.

Szállítmány tartalma

Az elektromos kéziszerszám első üzembevétele előtt ellenőrizze, hogy a készülékkel együtt az alábbiakban felsorolt valamennyi alkatrész is kiszállításra került-e:

• Asztali körfűrész felszerelt (24) fűrészlappal és (4) feszítőékkel
• (2) szögvezető
• (5) párhuzamvezető
• (40) kiegészítő párhuzamvezető
• (41) „Kiegészítő párhuzamvezető“ rögzítőkészlet (2 rögzítőcsavar, 2 alátét, 2 szárnyasanya)
• (3) védöburkolat
• (10) belsö hatlapos csavarkulcs
• (9) gyürüskulcs lapos csavarhúzó-éllel
• (12) tolófa
• (23) asztalbetét

Megjegyzés: Ellenőrizze az elektromos kéziszerszám esetleges rongálódásait.

Az elektromos kéziszerszám további használata előtt gondosan győződjön meg arról, hogy a védőberendezések vagy a némileg megsérült alkatrészek a sérülés ellenére tökéletesen és céljuknak megfelelően működnek-e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek-e, nem szorulnak-e be, nem sérültek-e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatrésze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre.

A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakműhelyben meg kell javíttatni vagy ki kell cseréltetni.

244 | Magyar

Az alkatrészek felszerelése

• Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt a csomagból.
• Távolítson el minden csomagolóanyagot az elektromos kéziszerszámról és a készülékkel szállított tartozékokról.
• Forgassa el ütközésig a (32) reteszelőcsavarokat a (9) gyűrűskulcs csúcsával a "Zár nyitva" irányba és nyissa ki a (31) padlórácsot (lásd a a ábrát).
  Távolítsa el a csomagolóanyagot a motorblokk alól.

A készülék következő részei közvetlenül a házhoz vannak erősítve: (12) tolófa, (9) gyűrűskulcs, (10) belső hatlapos csavarkulcs, (5) párhuzamvezető, (2) szögvezető, (29) elszívó adapter, (40) kiegészítő párhuzamvezető a (41) rögzítőkészlettel, (3) védőburkolat.

- Mihelyt szüksége van ezek közül valamelyik alkatrészre, vegye ki azt óvatosan a tárolójából.

A feszítőék megfelelő helyzetbe állítása (lásd a b1 – b2 ábrát)

Megjegyzés: A helyzetbeállítás előtt, ha szükséges tisztítsa meg valanmennyi felszerelésre kerülő alkatrészt.

• Forgassa el a (15) forgatókart ütközésig az óramutató járásával megegyező irányban, úgy hogy a (24) fűrészlap a fűrészasztal felett a lehető legmagasabb helyzetben legyen.
• Lazítsa ki a (33) rögzítőkart.
• Tolja el a (4) feszítőéket a (33) rögzítőkar felé, amíg azt felfelé nem lehet húzni.
• Húzza teljesen felfelé a feszítőéket, úgy hogy az pontosan a fürészlap közepe felett helyezkedjen el.
• Pattintsa be mindkét (34) csapot a feszítőék felső furataiba, majd húzza meg ismét szorosra a (33) rögzítőkart.

Az asztalbetét felszerelése (lásd a c ábrát)

• Tegye be a (23) asztalbetétet a (4) feszítőék fölé a szerszámaknába.
• Forgassa el ütközésig a (35) reteszelőcsavart a (9) gyűrűskulcs csúcsával a "Zár nyitva" irányba.

A (23) asztalbetét elülső oldalának egy síkban, vagy kicsivel lejebb kell lennie a fürészasztallal, a hátoldalnak egy síkban, vagy kicsivel feljebb kell lennie a fürészasztalnál (lásd „Az asztalbetét szintjének beállítása (lásd a N ábrát)”, Oldal 249).

A védöburkolat felszerelése (lásd a d1 - d2 ábrát)

Megjegyzés: Csak akkor szerelje fel a védőburkolatot, ha a feszítőék a legfelső helyzetben pontosan a fürészlap közepe felett helyezkedik el (lásd a b2 ábrát). Ne szerelje fel a védőburkolatot, ha a feszítőék a legalsó helyzetben (kiszállításkori állapot vagy a hornyok fürészeléséhez szükséges helyzet) van (lásd a b1 ábrát).

– Lazítsa ki a (36) rögzítőkart és vegye ki a (3) védőburkolatot a (11) tartóból.
- Tartsa az egyik kezével szilárdan fogva a (3) védőburkolat fűrészlapvédőlapját (felső fémsín) és a másik kezével húzza felfelé a (36) rögzítőkart.

• Tolja be hátrafelé a (37) vezetőcsapot a (4) feszítőék hornyába.
  – Vezesse lefelé a (3) védőburkolatot, amíg a fűrészlapvé-dőlap (felső fémsín) párhuzamos helyzetbe kerül a (21) fűrészasztal felületével.
  – Nyomja le a (36) rögzítőkart. A rögzítőkarnak érezhetően és hallhatóan be kell pattannia a reteszelési helyzetbe és a (3) védőburkolatnak szilárdan és biztonságosan rögzítve kell felszerelve lennie.

▶ Minden egyes használat előtt ellenőrizze, hogy a védőburkolat kifogástalanul mozog-e. Ne használja az elektromos kéziszerszámot, ha a védőburkolat nem mozog szabadon és nem zárul azonnal be.

A párhuzamvezető felszerelése (lásd a e ábrát)

A (5) párhuzamvezetőt a fűrészlaptól jobbra és balra is el lehet helyezni.

– Lazítsa ki a (5) párhuzamvezető (38) szorító fogantyúját. A (39) V-megvezetés ezáltal tehermentesítésre kerül.
– Először tegye be a párhuzamvezetőt a V-vezetőelemmel a fűrészasztal (30) vezetőhornyába. Ezután állítsa be a párhuzamvezetőt a fűrészasztal első (25) vezetőhornyában. A párhuzamos ütközöt most tetszőlegesen el lehet tolni.
- A párhuzamvezető rögzítéséhez nyomja le a (38) szorító fogantyút.

A kiegészítő párhuzamvezető felszerelése (lásd a f ábráta)

Keskeny munkadarabok és függőleges sarkalószögek fűrészeléséhez fel kell szerelni a (40) kiegészítő párhuzamvezetőt a (5) párhuzamvezetőre.

A kiegészítő párhuzamvezetőt a szükségnek megfelelően a (5) párhuzamvezetőnek mind a bal, mind a jobb oldalára fel lehet szerelni.

A felszereléshez használja a (41) "Kiegészítő párhuzamvezető" rögzítőkészletet (2 rögzítőcsavar, 2 alátét, 2 szárnyasanya).

• Dugja keresztül a rögzítőcsavarokat a (5) párhuzamvezető oldalsó furatain.
• A csavarfejek a kiegészítő párhuzamvezető megvezetésére szolgálnak.
• Tolja rá a (40) kiegészítő párhuzamvezetőt a rögzítőcsavarok fejére.
• Tegye fel az alátéteket a rögzítőcsavarokra és rögzítse szorosan a csavarok segítségével a szárnyasanyákat.

A szögvezető felszerelése (lásd a g ábrát)

- Vezesse be a (42) szögvezető (2) vezetősínjét a fűrészasztal egyik erre előirányzott (28) vezetőhornyába.

Stacioner vagy flexibilis felszerelés

A biztonságos kezelés biztosítására az elektromos kéziszerszámot a használat előtt fel kell szerelni egy stabil, sík munkafelületre (például egy munkapadra).

Felszerelés egy munkafelületre (lásd a h ábrát)

- Megfelelő csavarkötésekkel rögzítse az elektromos kéziszerszámot a munkafelületre. Erre szolgálnak a (8) furatok.

Felszerelés egy Bosch-munkaasztalra (lásd a i ábrát)

A Bosch gyártmányú munkaasztalok (például a GTA 560) szabályozható magasságú lábaik révén bármilyen talajon vagy padlón biztos alapot nyújtanak az elektromos kéziszer-szám számára.

Olvassa el a munkaasztalhoz mellékelt valamennyi figyelmeztető megjegyzést és előírást. A figyelmeztetések és előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
▶ Szerelje teljesen és helyesen össze a munkaasztalt, mielött felszerelné rá az elektromos kéziszerszámot.

A munkaasztal helyes összeszerelése igen fontos, hogy elkerülje az összedölési veszélyt.

- Szerelje fel az elektromos kéziszerszámot a szállítási helyzetben a munkaasztalra.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

• A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
  – Gondoskodjon a munkahely jó szellöztetéséröl.
• Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

A por-/forgácselszívást por, forgács vagy a munkadarabról levált darabok eltömhetik.

• Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból.
• Várja meg, amíg a fűrészlap teljesen leáll.
• Határozza meg és hárítsa el a beékelődés okát.

Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.
Az alumínium fürészelésekor fellépő tüzveszély megelőzésére ürítse ki a fürészlap alsó burkolatát és ne használjon forgácselszívást.

Az alsó fűrészlapburkolat tisztítása (lásd a j ábrát)

A munkadarabból letört darabok és a nagyobb forgácsok eltávolítására ki lehet nyitni a fűrészlap (43) alsó védőburkolatát.

- Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból.

– Várja meg, amíg a fűrészlap teljesen leáll.
– Billentse az oldalára az elektromos kéziszerszámot.
- Nyissa ki a (31) padlórácsot (lásd a a ábrát).
– Húzza kissé szét az alsó fűrészlapburkolat (44) füleit és hajtsa fel a (43) alsó fűrészlapburkolatot.
– Távolítsa el a munkadarab szilánkjait és a forgácsot.
- Hajtsa ismét vissza a (43) alsó fűrészlapburkolatot, amíg a (44) fülek bepattanak a helyükre.
- Zárja be a (31) padlórácsot.
- Hozza munkahelyzetbe az elektromos kéziszerszámot.

Külső porelszívás (lásd a k ábrát)

– Dugjon bele szorosan egy hozzáillő porszívó csatlakozó tömlöt az (29) elszívó-adapterbe.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.

A fürészlap kicserélése (lásd a l1 - l4 ábrát)

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
A fürészlap felszereléséhez viseljen védőkesztyüt. Kü- lönben sérülésveszély áll fenn.
Csak olyan fürészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjárati sebességénél.
Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban és az elektromos kéziszerszámon megadott adatoknak és amelyeket az EN 847-1 szabványnak megfelelően ellenőriztek és megfelelőnek találtak.
Csak olyan fürészlapokat használjon, amelyeket ezen elektromos kéziszerszám gyártója javasolt, és amelyek a megmunkálásra kerülő anyaghoz alkalmasak.

Ezzel meggátolja, hogy a fűrészfogak hegyei túlmelegedje- nek és hogy a megmunkálásra kerülő műanyag megolvad- jon.

▶ Ne használjon HSS-acél fürészlapokat. Az ilyen fürészlapok könnyen eltörhetnek.

A fürészlap kiszerelése

• Nyissa ki a (36) rögzítőkart és húzza ki a (3) védőburkola- tot a (4) feszítőék hornyából.
  – Forgassa el ütközésig a (35) reteszelőcsavart a (9) gyűrűskulcs csúcsával a "Zár nyítva" irányba és emelje ki a (23) asztalbetétet a szerszámaknából. Egy (45) fogantyúnyílás megkönnyíti a kiemelést.
• Forgassa el a (15) forgatókart ütközésig az óramutató járásával megegyező irányban ütközésig, úgy hogy a (24) fűrészlap a lehető legmagasabb helyzetben legyen a fűrészasztal felett.

246 | Magyar

• Forgassa el a (46) rögzítőanyát a (9) gyűrűskulccsal és ezzel egyidejűleg húzza meg a (47) orsó reteszelőkart, amíg az beeugrik a reteszelési helyzetbe.
• Tartsa meghúzva az orsó reteszelőkart és csavarja le az óramutató járásával ellenkező irányban a rögzítőanyát.
• Vegye le a (48) befogókarimát.
• Vegye ki a (24) fürészlapot.

A fűrészlap beszerelése

A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt.

- Tegye fel az új fűrészlapot a (50) szerszámtengely (49) felvevőkarimájára.

Megjegyzés: Ne használjon túl kicsi fűrészlapokat. A sugárirányú résnek a fűrészlap és a feszítőék között legfeljebb 3 – 8 mm-nek szabad lennie.

A fűrészlap beszerelésekor ügyeljen arra, hogy a fogak vágási iránya (a fűrészlapon a nyíl által jelzett irány) megegyezzen a feszítőéken található nyíl által jelzett iránnyal!

• Tegye fel a (48) befogókarimát és a (46) rögzítőanyát.
• Forgassa el a (46) rögzítőanyát a (9) gyűrűskulccsal és ezzel egyidejűleg húzza meg a (47) orsó reteszelőkart, amíg az beeugrik a reteszelési helyzetbe.
• Húzza meg szorosra az óramutató járásával megegyező irányban a befogóanyát.
• Tegye be a (23) asztalbetétet a (4) feszítőék fölé a szerszámaknába. Forgassa el ütközésig a (35) reteszelőcsavart a (9) gyűrűskulcs csúcsával a "Zár nyitva" irányba.
• Szerelje ismét fel a (3) védőburkolatot (lásd „A védőburkolat felszerelése (lásd a d1 - d2 ábrát)”, Oldal 244).

Üzemeltetés

- Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

A fürészlap szállítási és munkavégzési helyzete

Szállítási helyzet

• Távolítsa el a (3) védőburkolatot, távolítsa el a (23) asztalbetétet és hozza a (4) feszítőéket a legalsó helyzetbe. Tegye ismét be a (23) asztalbetétet.
• Forgassa el a (15) forgatókart az óramutató járásával el- lenkező irányba, amíg a (24) fűrészlap fogai a (21) fű- részasztal alá kerülnek.
• Tolja be teljesen az (6) fürészasztal szélességnövelő lapot. nyomja meg a (13) szorító fogantyú lefelé. Ezzel a fürészasztal szélességnövelő lap rögzítésre került.

Munkavégzési helyzet

- Állítsa be a (4) feszítőéket a legfelső helyzetben pontosan a fűrészlap közepe felett, tegye be a (23) asztalbetétet és szerelje fel a (3) védőburkolatot.

- Forgassa el a (15) forgatókart az óramutató járásával megegyező irányba, amíg a (24) fűrészlap fogai kb. 3 - 6 mm-rel a munkadarab fölé kerülnek.

A fürészasztal méreteinek megnövelése

A hosszú és nehéz munkadarabok szabad végét alá kell támasztani.

Fürészasztal szélességnövelő lap (lásd a A ábrát)

A (6) fürészasztal szélesítő a (21) fürészasztal szélességét a jobb oldala felé növeli.
– Húzza egészen felfelé a (13) fürészasztal szélességnövelő lap szorító fogantyút.
– Húzza ki a kívánt hosszúságra a (6) fűrészasztal szélességnövelő lapot.
– Nyomja le a (13) szorító fogantyút. Ezzel a fűrészasztal szélességnövelő lap rögzítésre került.

A függöleges és a vízszintes sarkalószög beállítása

A precíz vágások biztosítására az elektromos szerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani.

Függőleges sarkalószög beállítás (fürészlap) (lásd a B ábrát)

A függöleges sarkalószöget a 0° és 45° közötti tartományban lehet beállítani.

– Az óramutató járásával ellenkező irányban forgatva lazítsa ki a (18) reteszelőkart.

Megjegyzés: A reteszelőkar teljes kioldásakor a fűrészlap a nehézségi erő hatására egy olyan helyzetbe billen, amely kb. 30°-nak felel meg.

- Húzza vagy tolja el a (14) kézikereket a kulissza mentén, amíg a (51) szögkijelző a kívánt sarkalószöget jelzi.

- Tartsa ebben a helyzetben a kézikereket és húzza meg ismét szorosra a (18) reteszelőkart.

A 0° és 45° standardszög gyors és preciz beállítására gyá- rilag beállított ütközök ((20), (17)) szolgálnak.

Vízszintes sarkalószög beállítása (szögvezető) (lásd a C ábrát)

Megjegyzés: Visszavágáshoz (hosszú ékek) használjon mindig alkalmas segédberendezéseket.

A vízszintes sarkalószöget a 30° (balra) és 30° (jobbra) közötti tartományban lehet beállítani.

– Lazítsa ki a (52) rögzítögombot, ha az meg van húzva.

- Forgassa el a szögvezetöt, amíg a (53) szögkijelző a kívánt sarkalószöget jelzi.

- Húzza meg ismét a a (52) rögzítögombot.

A párhuzamvezető beállítása

A (5) párhuzamvezetőt a fűrészlaptól balra (fekete skála) vagy jobbra (ezüst skála) lehet elhelyezni. A (54) nagyító-üvegen látható jel a (1) skálán a párhuzamvezető és a fűrész-lap közötti beállított távolságot mutatja.

Állítsa be a párhuzamvezetőt a fűrészlap kívánt oldalára (lásd

„A párhuzamvezető felszerelése (lásd a e ábrát)”, Oldal 244).

A párhuzamvezető beállítása ki nem húzott fürészasztal esetén

• Lazítsa ki a (5) párhuzamvezető (38) szorító fogantyúját. Tolja el annyira a párhuzamvezetőt, hogy a (54) nagyítón látható jel a fűrészlaptól való kívánt távolságot mutassa. Ki nem húzott fűrészasztal esetén az ezüst színű (1) skálán az alsó felirat érvényes.
• A rögzítéshez ismét nyomja le a (38) szorító fogantyút.

A párhuzamvezető beállítása kihúzott fűrészasztal esetén (lásd a D ábrát)

– Állítsa be a fűrészlaptól jobbra a párhuzamos ütközót. Tolja el a párhuzamvezetőt, amíg a jel a (54) nagyítóban az alsó skálán 29 skála cm-t mutat. A rögzítéshez ismét nyomja le a (38) szorító fogantyút.

• Húzza egészen felfelé a (13) fürészasztal szélességnövelő lap szorító fogantyút.
• Húzza ki annyira a (6) fűrészasztal szélességnövelő lapot, hogy a felső skálán a (55) távolságjelző a fűrészlaptól való kívánt távolságot mutassa.
• Nyomja le a (13) szorító fogantyút. Ezzel a fűrészasztal szélességnövelő lap rögzítésre került.

A kiegészítő párhuzamvezető beállítása (lásd a E ábrát)

Keskeny munkadarabok és függőleges sarkalószögek fűrészeléséhez fel kell szerelni a (40) kiegészítő párhuzamvezetőt a (5) párhuzamvezetőre.

A kiegészítő párhuzamvezetőt a szükségnek megfelelően a (5) párhuzamvezetőnek mind a bal, mind a jobb oldalára fel lehet szerelni.

A munkadarabok a fürészelés során beékelödhetnek a párhuzamvezető és a fürészlap közé, és ekkor a felemelkedő fürészlap elkaphatja és kirepítheti azokat.

Ezért a kiegészítő párhuzamos ütközöt úgy állítsa be, hogy a vezető vége a fűrészlap legelső foga és a feszítőék első éle közötti területen végződjön.

• Ehhez lazítsa ki (41) rögzítőkészlet valamennyi szárnyasanyáját és tolja el annyira a kiegészítő párhuzamvezetőt, hogy már csak a két első rögzítő csavar rögzítse azt.
• Húzza meg ismét szorosra a szárnyascsavarokat.

A feszítőék beállítása (lásd a F ábrát)

A (4) feszítőék meggátolja, hogy a (24) fürészlap beékelődjön a vágási résbe. Ellenkező esetben fennáll egy visszarúgás veszélye, ha a fürészlap beékelődik a munkadarabba.

Ezért mindig ügyeljen arra, hogy a feszítőék helyesen legyen beállítva:

• A sugárirányú rés a fűrészlap és a feszítőék között legfeljebb 5 mm lehet.

• A feszítőék vastagságának kisebbnek kell lennie a vágási szélességnél és nagyobbnak kell lennie, mint a fűrésztelep vastagsága.

• A feszítőéknek mindig egy vonalban kell lennie a fürészlappal.

• A szokványos szétválasztó vágásokhoz a feszítőéknek mindig a lehető legmagasabb helyzetben kell lennie.

A feszítőék magasságának beállítása

Hornyok fűrészeléséhez be kell állítani a feszítőék magasságát.

▶ Ha az elektromos kéziszerszámot hornyoláshoz vagy peremezéshez használja, használjon hozzá egy megfelelő védőberendezést (például alagút-védőbúra, nyomófésű).
- Nyissa ki a (36) rögzítőkart és húzza ki a (3) védőburkola- tot a (4) feszítőék hornyából.
A védőbúra megrongálódásának megelőzésére tárolja azt a házon erre a célra előirányzott (11) tartóban (lásd a 02 ábrát is).
- Forgassa el a (15) forgatókereket ütközésig az óramutató járásával megegyező irányban ütközésig, úgy hogy a (24) fűrészlap a lehető legmagasabb helyzetben legyen a fűrészasztal felett.
– Lazítsa ki a (33) rögzítőkart.
- Húzza le a feszítőéket a (34) csapokról (ehhez húzza kissé kifelé a (33) rögzítőkart) és tolja le ütközésig a (4) feszítőéket.
– Pattintsa be mindkét (34) csapot a feszítőék felső furatai-ba, majd húzza meg ismét szorosra a (33) rögzítőkart.

Üzembe helyezés

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszer-szám típustábláján található adatokkal.

Bekapcsolás (lásd a G1 ábrát)

- Az üzembe helyezéshez nyomja meg a zöld (56) BE-gombot.

Kikapcsolás (lásd a G2 ábrát)

- Nyomja meg a (16) biztonsági fedelet.

Feszültségkiesés

A be-/kikapcsoló egy úgynevezett nullfeszültség-kapcsoló, amely egy feszültségkiesés (például ha üzem közben kihúzzák a hálózati csatlakozó dugót) esetén meggátolja az elektromos kéziszerszám újraindulását.

Az elektromos kéziszerszám ezutáni üzembe helyezéséhez ismét meg kell nyomni a zöld (56) BE-gombot.

Védelem a jogtalan használat ellen (lásd a G3 ábrát)

Egy jogtalan használat elleni védelemként a be-/kikapcsoló (16) biztonsági fedelét egy lakattal le lehet zárni.

- Tolja egészen fel a (57) látóablakot és nyomja kissé meg a biztonsági fedelet.

- Zárja össze egy lakattal a látóablak két gyűrűjét és a be-/kikapcsoló alaplapjának gyűrűjét.

- Tolja egészen fel a (57) látóablakot és nyomja kissé meg a biztonsági fedelet. - Zárja össze egy lakattal a látóablak két gyűrűjét és a be-/kikapcsoló alaplapjának gyűrűjét.

Munkavégzési tanácsok

Általános fürészelési tájékoztató

▶ Minden vágás esetén először gondoskodjon arról, hogy a fűrészlap sohase érinthesse meg az ütközők vagy a berendezés más részeit.
▶ Ha az elektromos kéziszerszámot hornyoláshoz vagy peremezéshez használja, használjon hozzá egy megfelelő védőberendezést (például alagút-védőbúra, nyomófésű).

▶ Ne használja az elektromos kéziszerszámot a munkadarabban végződő horony kiréselésére.

Óvja meg a fürészlapot a lökésektöl és ütésektöl. Ne tegye ki a fürészlapot oldalirányú nyomás hatásának.

A feszítőéknek egy síkban kell lennie a fűrészlappal, hogy a munkadarab ne ékelődhessen be.

Ne munkáljon meg deformálódott munkadarabokat. Csak olyan munkadarabokat munkáljon meg, amelyeknek van egy olyan egyenes élük, amellyel hozzá lehet szorítani azokat a párhuzamos ütközöhöz.

A tolófát mindig az elektromos kéziszerszámon tárolja.

A kezelő elhelyezkedése (lásd a H ábrát)

Soha ne álljon közvetlenül egy vonalban a fűrészlappal. Mindig álljon a fűrészlapnak az ütköző felöli oldalára. Egy visszarúgás a munkadarabot nagy sebességgel kirepítheti, és az bárkit eltalálhat, aki a fűrész előtt, a fűrészlappal egy vonalban áll.

- Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap- tól.

Vegye figyelembe a következő tájékoztatókat:

- A munkadarabot mindig mindkét kezével tartsa és nyomja erősen rá a fűrészasztalra.

- Keskeny munkadarabok függöleges sarkalószögek fűrészeléséhez mindig használja a berendezéssel szállított (12) tolófát és a (40) kiegészítő párhuzamvezetőt.

Maximális munkadarab méretek

függöleges sarkalószög a munkadarab max. magas-sága [mm]
0°	70
45°	50

Fürészelés

Egyenes vágások végrehajtása

• Állítsa be a (5) párhuzamvezetot a kívánt vágási szélességre (lásd „A párhuzamvezető beállítása”, Oldal 246).
• Tegye fel a munkadarabot a fürészasztalra a (3) védőburkolat elé.
• Emelje fel vagy eressze le a fürészlapot a (15) forgatókarral annyira, hogy a (24) fürészlap felső fogai kb. 3 - 6 mm-rel legyenek a munkadarab felett.
• Kapcsolja be az elektromos kéziszerszámot.
• Tolja keresztül egyenletes elötolással a fűrészfejet a munkadarabon.

Ha túl nagy nyomást alkalmaz, a fűrészlap csúcsai túlhevülhetnek és a munkadarab megrongálódhat.

- Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll.

Függöleges sarkalószögek fürészelése

– Állítsa be a fűrészlap kívánt sarkalószögét. Balra elforgatott fűrészlap esetén az ütközőnek a fűrész- laptól jobbra kell elhelyezkednie.

- Hajtsa végre a következő szakaszban leírt munkavégzési lépéseket: (lásd „Egyenes vágások végrehajtása”, Oldal 248)

Vízszintes sarkalószög fürészelése (lásd a l ábrát)

– Állítsa be a (2) szögvezetön a kívánt vízszintes sarkalószöget.
– Tolja hozzá a munkadarabot a (2) szögvezetőhöz.
- Emelje fel vagy eressze le a (15) forgatókarral annyira a fürészlapot, hogy a felső fürészfogak kb. 5 mm-rel legyenek a munkadarab felülete felett.
- Kapcsolja be az elektromos kéziszerszámot.
- Nyomja az egyik kezével hozzá a munkadarabot a szögvezetőhöz és tolja el lassan a másik kezével a (52) rögzítőgombnál fogva a (28) vezetőhoronyban előre.
- Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll.

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízhatóan elvégzi.

A 0° / 45° (függöleges) standard sarkalószögű ütközök beállítása

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Állítson be a fűrészlapon egy 0°-os függőleges sarkalószöget.
• Távolítsa el a (3) védőburkolatot.

Ellenőrzés (lásd a J1 ábrát)

• Távolítsa el a (23) asztalbetétet (lásd „Az asztalbetét fel- szerelése (lásd a c ábrát)”, Oldal 244).
  – Állítson be egy szögidomszert 90°-ra és állítsa rá a (21) fűrészasztalra.

A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (24) fűrészlappal.

Beállítás (lásd a J2 ábrát)

– Lazítsa ki a (58) csavart. Ekkor el tudja tolni a (20) 0°-ütközöt.
– Lazítsa ki a (18) reteszelőkart.
- Tolja hozzá a (14) kézikereket a 0°-ütközöhöz, amíg a szögidomszer szára teljes hosszúsága mentén felfekszik a fürészlapra.

• Tartsa ebben a helyzetben a kézikereket és húzza meg ismét szorosra a (18) reteszelőkart.
• Húzza meg ismét szorosra a (58) csavart.
• Szerelje ismét fel a (23) asztalbetétet (lásd „Az asztalbetét felszerelése (lásd a c ábrát)”, Oldal 244).

Ha a (51) szögmérő a beállítás után nincs egy vonalban a (19) skála 0°-jelölésével, oldja ki egy a kereskedelemben szokványosan kapható kereszthornyos csavarhúzóval a (59) csavart és állítsa be a 0°-jelölésnek megfelelően a szögmérőt.

Ismételje meg a fenti lépéseket értelemszerűen a 45° függőleges sarkalószög esetén is (lazítsa ki a (60) csavart; tolja el a (17) 45°-ütközöt). A (51) szögkijelző helyzetét ekkor nem szabad megváltoztatni.

A fürészlap és a szögvezető vezetőhornyainak párhuzamossága (lásd a K ábrát)

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Távolítsa el a (3) védőburkolatot.

Ellenőrzés

• Jelölje meg egy ceruzával az első bal oldali fürészfogat, amely hátul az asztalbetét felett látható.
• Állítson be egy szögidomszert 90°-ra és fektesse rá a (28) vezetőhorony élére.
• Tolja el a szögidomszer szárat, hogy az megérintse a megjelölt fürészfogat és mérje meg a fürészlap és a vezetőhorony közötti távolságot.
• Forgassa el a fűrészlapot annyira, hogy a megjelölt fog elöl az asztalbetét felett álljon.
• Tolja el a szögidomszert a vezetőhorony mentén a megjelölt fűrészfogig.
• Mérje meg ismét a fűrészlap és a vezetőhorony közötti távolságot.

A két mért távolságnak azonosnak kell lennie.

Beállítás

• Lazítsa ki az elől a fűrészasztal alatt elhelyezett (61) belső hatlapos fejű csavarokat és a hátul a fűrészasztal elhelyezett (62) belső hatlapos fejű csavarokat. Használja ehhez a készülékkel szállított (10) belső hatlapos csavarkulcsot.
• Mozgassa el óvatosan a fűrészlapot, amíg az a (28) vezetőhoronnyal párhuzamos helyzetbe kerül.
• Ismét húzza meg szorosra valamennyi (61) és (62) csavart.

A fürészasztal távolságjelzőjének beállítása (lásd a L ábrát)

– Állítsa be a fűrészlaptól jobbra a párhuzamos ütközőt. Tolja el a párhuzamvezetőt, amíg a jel a (54) nagyítóban az alsó skálán 29 cm-t mutat.
A rögzítéshez ismét nyomja le a (38) szorító fogantyút.
- Húzza fel teljesen a (13) szorító fogantyút és húzza ki üt- közésig a (6) fűrészasztal szélességnövelő lapot.

Ellenőrzés

A (55) távolságjelzőnek a (1) felső skálán ugyanazt az értéket kell jeleznie, mint ami a (54) alsó (1) skálájának a nagyítóján látható.

Beállítás

• Húzza ki ütközésig a (6) fürészasztal szélességnövelő lapot.
• A kereskedelemben szokványosan kapható kereszthornyos csavarhúzóval lazítsa ki a (63) csavart és állítsa be a (55) távolságjelzőt a (1) felső skála 29-cm jelére.

A párhuzamvezető párhuzamosságának beállítása (lásd a M ábrát)

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Távolítsa el a (3) védőburkolatot.
  – Lazítsa ki a párhuzamvezető (38) szorító fogantyúját és tolja el, amíg megérinti a fűrészlapot.

Ellenőrzés

A (5) párhuzamvezetőnek egész hosszúságában érintenie kell a fűrészlapot.

Beállítás

– Lazítsa ki a (64) belső hatlapos csavarokat a készülékkel szállított (10) belső hatlapos csavarkulccsal.
- Tolja el óvatosan a (5), párhuzamvezetőt, amíg az teljes hosszában megérinti a fűrészlapot.
- Tartsa fogva ebben a helyzetben a párhuzamvezetőt és ismét nyomja le a (38) szorító fogantyút.
– Ismét húzza meg szorosra a (64) belső hatlapos fejű csavarokat.

A párhuzamvezető feszítőerejének beállítása

A (5) párhuzamvezető feszítőereje gyakori használat után csökkenhet.
- Húzza meg annyira a (22) szabályozócsavart, hogy a párhuzamos ütközöt ismét szorosan rögzíteni lehessen a fűrészasztalra.

A párhuzamvezető nagyítójának beállítása (lásd a M ábrát)

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Távolítsa el a (3) védőburkolatot.
• Tolja el a jobb felöl a (5) párhuzamvezetőt, amíg az megérinti a fűrészlapot.

Ellenőrzés

A (54) nagyító jelének egy vonalban kell lennie a (1) skála 0 mm jelével.

Beállítás

– Lazítsa ki egy kereszthornyos csavarhúzóval (65) a csavart és állítsa be a 0 mm jel mentén a jelölést.

Az asztalbetét szintjének beállítása (lásd a N ábrát) Ellenőrzés

A (23) asztalbetét elülső oldalának egy síkban, vagy kicsivel lejebb kell lennie a fürészasztallal, a hátoldalnak egy síkban, vagy kicsivel feljebb kell lennie a fürészasztalnál.

Beállítás

– Állítsa be a (9) gyűrűskulcs csúcsával a (66) szabályozócsavarok helyes szintjét.

250 | Magyar

Tárolás és szállítás (lásd a 01 - 02 ábrát)

A készülék alkatrészeinek tárolása

A tároláshoz az elektromos kéziszerszám lehetőséget nyújt a készülék egyes alkatrészeinek biztonságos rögzítésére.

• Válassza le a (40) kiegészítő párhuzamvezetőt a (5) párhuzamvezetőről.
• Dugja be a készülék valamennyi nem felerősített alkatrésztet a házon található tárolórekeszbe (lásd az alábbi táblázatot).

Készülék-alkatrész Tárolódepó

Fordítsa meg a (5) pár-huzamvezetőt,	akassza be alulról a vezetősínekbe,majd a (38) rögzítőfogantyúvalrögzítse
Dugja be a (12) tolófát a (67) tárolóba
Akassza be a (3) védő-burkolatot	a (11) tartó bemélyedésébe majd a(36) szorítókarral rögzítse
Dugja be a (10) belsőhatlapos csavarkulcsot	a (68) tárolóba
Dugja be a (9) gyűrűs-kulcsot	a (69) tárolóba
Dugja be a (2) szögvezetőt	a (7) tárolóba
Tolja be a (40) kiegé-szítő párhuzamvezetőt	hátul a (5) párhuzamvezető hor-nyába és a szárnyascsavarokkalhúzza meg szorosra

Az elektromos kéziszerszám felemelése és szállítása

Az elektromos kéziszerszám szállítása előtt hajtsa végre a következő lépéseket:

• Hozza a (lásd „Szállítási helyzet“, Oldal 246) szállítási helyzetbe az elektromos kéziszerszámot.
• Távolítson el minden olyan tartozék alkatrészt, amelyet nem lehet szorosan rögzítve felszerelni az elektromos kéziszerszámra. A nem használt fűrészlapokat a szállításhoz, ha lehetséges, egy zárt ládában tárolja.
• Teljesen tolja be a (6) fürészasztal szélességnövelő lapot és a rögzítéshez nyomja le a (13) szorító fogantyút.
  – Csavarja fel a hálózati tápvezetéket a (26) kábeltartó köré.
• A berendezés felemeléséhez vagy szállításához használja a (27) tartófogantyúkat.

- Az elektromos kéziszerszám szállításához mindig csak a szállításra szolgáló alkatrészeket és sohase a védőberendezéseket használja.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő bármely munka megkezdése elött húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

Tisztítás

Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzönyilásait, hogy jól és biztonságosan dolgozhasson.

Minden egyes munkamenet után távolítsa el sürített levegővel való kifúvással, vagy egy ecsettel a port és a forgácsot.

Zajcsökkentési intézkedések

A gyártó által végrehajtott intézkedések:

• Lágy felfutás
  – Egy speciálisan a zajcsökkentéshez kifejlesztésre került fürészlappal való kiszállítás

A felhasználó által végrehajtandó intézkedések:

– Rezgésszegény felszerelési mód egy stabil munkafelületre

– Zajcsökkentő funkciójú fűrészlapok használata

– A fűrészlap és az elektromos kéziszerszám rendszeres tisztítása

Tartozékok

	Rendelési szám
Szögvezető 1 609 B04 510
Tolófa 1 609 B06 410
Védőburkolat 1 609 B04 542
Párhuzamvezető 1 609 B04 590
GTA 560 munkaasztal 3 601 M22 700
Optiline Wood a következő típusokhoz:3 601 M42 000/... 030/... 070
Fűrészlap 216 x 30 mm, 22 fog 2 608 838 410
Fűrészlap 216 x 30 mm, 34 fog 2 608 838 409
Fűrészlap 216 x 30 mm, 54 fog 2 608 838 411
Multi Material a következő típusokhoz:3 601 M42 040
Fűrészlap 216 x 30 mm, 22 fog216 x 25,4 mm szükítő gyűrüvel	2 608 644 569
Expert Wood a következő típusokhoz:3 601 M42 0B0
Fűrészlap 216 x 25,4 mm, 60 fog 2 608 642 995

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.

Русский
