Gamintojas	Bosch
Modelis	GTS 635-216 Professional
Produkto tipas	Stacionarus stalinis diskinis pjūklas
Vardinė sunaudojama galia	1600 W
Vardinė įtampa	220-240 V
Dažnis	50/60 Hz
Tuščiosios eigos sūkiai	5500 tr/min
Svoris	22 kg
Matmenys (Ilgis x Plotis x Aukštis)	658 x 332 x 553 mm
Disko skersmuo	216 mm
Disko anga	30 mm (arba 25,4 mm pagal versiją)
Maksimalus ruošinio aukštis (0°)	70 mm
Maksimalus ruošinio aukštis (45°)	50 mm
Pasvirimo kampas	0° iki 45°
Kampo pjovimo kampas (horizontalus)	-30° iki +30°
Apsaugos laipsnis	II (dviguba izoliacija)
Pagrindinės funkcijos	Išilginiai, skersiniai, įstrižiniai, kampiniai pjūviai
Saugos įranga	Apsauginis gaubtas, skiriamasis peilis, atskėlimo apsauga, variklio stabdys, laipsniškas paleidimas
Pridedami priedai	Lygiagretus stabdis, kampinis stabdis, stūmiklis, raktai, apsauginis gaubtas
Priežiūra ir valymas	Išjunkite prieš valymą, naudokite suslėgtą orą arba šepetį
Pagalba po pardavimo	Bosch techninė priežiūra, atsarginės dalys prieinamos internetu

Dažnai užduodami klausimai - GTS 635-216 Professional BOSCH

Kokia yra Bosch GTS 635-216 Professional stalinio diskinio pjūklo galia?

Vardinė sunaudojama galia yra 1600 W.

Koks yra maksimalus suderinamo disko skersmuo?

Disko skersmuo turi būti 216 mm.

Kaip nustatyti disko pasvirimo kampą?

Atblokuokite fiksavimo svirtį (18), pasukite rankratį (14) iki norimo kampo (0° iki 45°), tada vėl užfiksuokite svirtį.

Koks yra maksimalus pjovimo aukštis esant 0°?

Maksimalus ruošinio aukštis yra 70 mm esant 0° pasvirimui.

Kaip pakeisti diskinį pjūklą?

Išjunkite įrankį, nuimkite apsauginį gaubtą ir atskėlimo apsaugą, užblokuokite veleną svirtimi (47), atsukite veržlę (46) šešiabriauniu raktu, išimkite seną diską ir įdėkite naują, laikydamiesi sukimosi krypties. Naudokite apsaugines pirštines.

Ar galiu naudoti šį pjūklą pjaustyti aliuminį?

Taip, su sąlyga, kad naudojate tinkamą diską ir dirbate be drožlių išsiurbimo, kad išvengtumėte gaisro pavojaus.

Kokie priedai pateikiami su pjūklu?

Pridedama: lygiagretus stabdis (5), kampinis stabdis (2), stūmiklis (12), atskėlimo apsauga (23), apsauginis gaubtas (3), raktai (9,10), papildomas lygiagretus stabdis (40).

Kaip išvalyti diskinį pjūklą?

Išjunkite įrankį, pašalinkite drožles šepetėliu arba suslėgtu oru. Reguliariai valykite ventiliacijos angas ir apatinį disko gaubtą.

Kur rasti atsargines dalis?

Atsarginės dalys prieinamos svetainėje www.bosch-pt.com arba per Bosch techninės priežiūros tarnybą.

Ar pjūklas turi laipsnišką paleidimą?

Taip, jame yra laipsniškas paleidimas, siekiant sumažinti triukšmą ir išvengti trūkčiojimų.

NAUDOJIMO INSTRUKCIJA GTS 635-216 Professional BOSCH

Lietuvių k. ......Puslapis 408

한국어 ...... 페이지 422

عربية 435

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galétumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

▶ Saugokite elektrini įrankį nuo lietaus ir drėgmės. Jei į elektrini įrankį patenka vandens, padidėja elektros smūgio rizika.

▶ Nenaudokite maitinimo laido ne pagal paskirtj. Neneškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik-tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi i tai, ką darote, ir dirbdami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedévěkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir geral su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra-

nkio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techninė priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su stalinémis diskinémis pjovimo staklémis

Su apsauginiais gaubtais susijusios saugos nuorodos

Apsauginius gaubtus palikite sumontuotus. Apsauginiai gaubtai turi būti paruošti eksploatuoti ir tinkamai sumontuoti. Atsilaisvinusius, pažeistus ar netinkamai veikiančius apsauginius gaubtus reikia suremontuoti ar pakeisti.
▶ Norėdami ruošinius atpjauti, visada naudokite pjūklo disko apsauginį gaubtą ir skeliamajį peilį. Atpjaunant ruošinius, kai pjūklo diskas visiškai pereina per ruošinį,

410 | Lietuvių k.

apsauginis gaubtas ir kiti apsauginiai įtaisai sumažina sužalojimų riziką.

▶ Atlikę darbinę operaciją (pvz., pjaudami griovelius), kuriai atlikti reikėjo nuimti apsauginį gaubtą ir/arba skeliamajį peilį, apsauginę sistemą nedelsdami vėl primontuokite. Apsauginis gaubtas ir skeliamasis peilis sumažina sužalojimų pavojų.
Prieš ijungdami elektrini įrankį įsitikinkite, kad pjūklo diskas neliečia apsauginio gaubto, skeliamojo peilio ir ruošinio. Netikėtas šių komponentų kontaktas su pjūklo disku gali sukelti pavojingą situaciją.
Nustatykite skeliamajj peilj, kaip aprašyta šioje instrukcijoje. Netinkamas tarpas, padėtis ir kryptis gali būti priežastimi, dėl kurios skeliamasis peilis neapsaugos jūsų nuo atatrankos.
▶ Skeliamasis peilis yra veiksmingas tik tada, kai jis yra pjūvio plyšyje. Skeliamasis peilis yra neveiksmingas, jei pjūviai yra atliekami ruošiniuose, kurie yra per trumpi, kad skeliamasis peilis galėty atlikti savo funkciją. Tokiomis sąlygomis skeliamasis peilis nuo atatrankos neapsaugos.
Naudokite skeliamajam peiliui tinkamą pjūklo diską. Kad skeliamasis peilis tinkamai veiktų, pjūklo disko skersmuo turi tikti atitinkamam skeliamajam peiliui, pjūklo disko korpusas turi būti plonesnis už skeliamajį peilį, o dantų plotis didesnis už skeliamojo peilio storį.

Saugos nuorodos atliekant pjūvius

▶ BOJINGA: Niekada nekiškite pirštų ir rankų prie pjūklo disko ir į pjovimo zoną. Akimirkai praradus dėmesį ar paslydus jūsų ranka gali atsirasti prie pjūklo disko ir gali būti sunkiai sužalota.
▶ Ruošinj stumkite tik prieš pjūklo disko sukimosi kryptj. Ruošinj stumiant pjūklo disko sukimosi kryptimi virš stalo, ruošinys ir jūsų ranka gali būti jtraukti į pjūklo diską.
▶ Atlikdami išilginius pjūvius, ruošiniui stumti niekada nenaudokite įstrižosios atramos, o atlikdami skersinius pjūvius, kad išlygintumėte išilgine kryptimi, su įstrižaja atrama niekada papildomai nenaudokite lygiagrečiosios atramos. Vienu metu varant ruošinį lygiagrečiaja atrama ir įstrižaja atrama padidėja pjūklo disko užstrigimo ir atatrankos tikimybė.
▶ Atlikdami išilginius pjūvius, ruošinį visada stumkite srityje tarp atraminio bėgelio ir pjūklo disko. Jei atstumas tarp atraminio bėgelio ir pjūklo disko yra mažesnis kaip 150 mm, naudokite stumiamajį strypelį, o jei atstumas mažesnis kaip 50 mm – stumiamajį blokelį. Tokio tipo priemonės užtikrina saugų jūsų rankos atstumą iki pjūklo disko.
Naudokite tik gamintojo kartu pateiktą stumiamajji strypelj arba tokj, kuris yra pagamintas pagal reikalavimus. Tokia stumiamieji strypeliai użtikrina pakankamą atstumą tarp rankos ir pjūklo disko.
▶ Niekada nenaudokite pažeistų ar įpjautų stumiamųjų strypelių. Pažeisti stumiamieji strypeliai gali lūžti, dėl ko jūsų ranka pateks prie pjūklo disko.

Niekada nedirbkite „plikomis rankomis“. Ruošiniui pridėti ir stumti visada naudokite lygiagrečiają atramą arba įstrižają atramą. „Plikomis rankomis“ reiškia, kad jūs ruošinį prilaikote ir stumiate rankomis, užuot naudo- jesi lygiagrečiaja atrama arba įstrižaja atrama. Pjaunant plikomis rankomis, ruošinys netinkamai nukreipiamas, užstringa ir jvyksta atatranka.
Niekada nekiškite rankos netoli besisukančio pjūklo disko ir virš jo. Bandant paimti ruošinj, galima netikėtai paliesti besisukantį pjūklo diską.
Ilgus ir/arba plačius ruošinius, kad jie išliktų horizontalus, paremkite pjovimo stalo gale ir/arba šone. Ilgi ir/arba platūs ruošiniai turi polinkj pjovimo stalo gale išlinkti, dėl ko prarandama kontrolė, ruošinys užstringa ir jvyksta atatranka.
Ruošinj stumkite tolygiai. Ruošinio nesulenkite ir nepersukite. Jei pjūklo diskas užstringa, elektrinj įrankį nedelsdami išjunkite, ištraukite tinklo kištuką ir pašalinkite užstrigimo priežastį. Pjūklo diskui užstrigus ruošinyje, gali kilti atatranka arba užsiblokuoti variklis.
▶ Neimkite nupjautų medžiagos gabaliukų, kol sukasi pjūklo diskas. Nupjauta medžiaga gali būti jstrigusi tarp pjūklo disko ir atraminio bėgelio arba apsauginiame gaubte ir, ją pašalinant, ji gali įtraukti jūsų pirštus į pjūklo diską. Išjunkite pjūklą ir, prieš pašalindami medžiagą, palaukite, kol pjūklo diskas sustos.
Pjaudami plonesnius kaip 2 mm ruošinius, išilginiams pjūviams naudokite papildomą lygiagrečiają atramą, kuri užtikrins kontaktą su stalo paviršiumi. Ploni ruošiniai po lygiagrečiają atrama gali įstrigti kaip pleištas ir sukelti atatranką.

Atatrankos priežastys ir susijusios saugos nuorodos

Atatranka yra staigi ruošinio reakcija, kylanti kai užsikerta ar jstringa pjūklo diskas arba kai pjūvio linija ruošinyje yra netinkama pjūklo disko atžvilgiu, arba kai ruošinio dalis užstringa tarp pjūklo disko ir lygiagrečiosios atramos arba kita stacionaraus objekto.

Daugeliu atvejų, įvykus atatrankai, užpakalinė pjūklo disko dalis pakelia ruošinį nuo pjovimo stalo ir sviedžia naudotojo kryptimi.

Atatranka yra įrankio netinkamo naudojimo ar valdymo rezultatas; jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų saugos priemonių.

Niekada nestovėkite vienoje linijoje su pjūklo disku. Visada būkite pjūklo disko šone, kuriame taip pat yra atraminis bėgelis. Ivykus atatrankai, ruošinys dideliu greičiu gali išlėkti link asmens, esančio prieš pjūklo diską arba vienoje linijoje su juo.
Niekada nekiškite rankos virš pjovimo disko ar už jo, norėdami patraukti ar palaikyti ruošinį. Galite netikėtai prisiliesti prie pjūklo disko arba dėl atatrankos jūsų pirštai gali būti jtraukti į pjūklo diską.
Ruošinio, kurj pjaunate, niekada nelaikykite prieš besisukantį pjūklo diską ir į jį nestumkit. Pjaunamą ruošinį spaudžiant į pjovimo diską, jis gali užstrigti ir sukelti atatranką.

Atraminį bėgeli nukreipkite lygiagrečiai pjūklo diskui. Neišlygintas atraminis bėgelis spaudžia ruošinį i pjūklo diską ir sukelia atatranką.
▶ Atlikdami paslėptus pjūvius, pvz., pjaudami griove-lius, ruošiniui prie stalo ir atraminio bėgelio prispausti naudokite prispaudimo šukas. Prispaudimo šukos ata-trankos metu padeda geriau kontroliuoti ruošinį.
Dideles plokštes paremkite, kad sumažintumėte atatrankos riziką dėl stringančio pjūklo disko. Didelės plokštės dėl savo svorio išlinksta. Atramas po plokštėmis reikia padėti visur, kur plokštės išsikiša iš stalo.
Būkite itin atidūs pjaudami ruošinius, kurie yra persi- sukę, išsikreipę, su mazgais arba neturi lygios briau- nos, kuria naudojantis juos būtų galima stumti su įs- trižaja atrama arba palei atraminį bėgelį. Išsikreipę, persisukę ruošiniai arba ruošiniai su mazgais yra nestabi- lūs, pjovimo griovelis netinkamai išlyginamas pjūklo disko atžvilgiu, taip pat iškyla užstrigimo ir atatrankos pavojus.
▶ Niekada nepjaukite vienu metu kelių ruošinių, sudėtų vienas ant kita vertikaliai arba horizontaliai. Pjūklo diskas gali sugriebti vieną ar kelias dalis ir sukelti atatranką.
Kai pjūkla vēl ijungiate pjūklo diskui esant ruošinyje, sucentruokite pjūklo diską įpjovoje taip, kad pjūklo dantys nesiliestų su medžiaga. Jei pjūklo diskas stringa, įrankį vēl jjungus jis gali pakelti ruošinį ir sukelti atatranką.
Pjūklo diskus laikykite švarius, aštrius ir su tinkamai pakreiptai dantimis. Niekada nenaudokite persikreipusių pjūklo diskų arba pjūklo diskų su įtrūkusiais ar nulūžusiais dantimis. Aštrūs pjūklo diskai su tinkamai pakreiptai dantimis sumažina strigimo, užsiblokavimo ir atatrankos pavojų.

Saugos nuorodos dirbantiems su stalinémis diskinémis pjovimo staklémis

Prieš išimdami stalo jđekla, keisdami pjūklo diską, prieš atlikdami skeliamojo peilio ar pjūklo disko apsauginio gaubto nustatymus ir jei norite palikti stalines diskines pjovimo stakles be priežiūros, jas išjunkite ir atjunkite nuo maitinimo tinklo. Apsaugos priemonės padeda išvengti nelaimingų atsitikimų.
Niekada nepalikite veikiančių stalinių diskinių pjovimo staklių be priežiūros. Elektrini įrankį išjunkite ir nepalikite jo, kol jis visiškai nesustojo. Be priežiūros paliktas veikiantis pjūklas kelia nekontroliuojamą pavoju.
Stalines diskines pjovimo stakles pastatykite tokioje vietoje, kuri yra lygi ir gerai apšviesta ir kur jūs galėsi- te stovėti saugiai ir išlaikyti pusiausvyrą. Pastatymo vietoje turi būti pakankamai erdvės jūsų ruošiniams apdoroti. Netvarkinga, neapšviesta darbo vieta ir nely- gios, slidžios grindys kelia nelaimingų atsitikimų pavojų.
Nuo pjovimo stalo ir/arba dulkių nusiurbimo vietos reguliariai šalinkite pjovimo drožles ir dulkes. Susikaupusios pjovimo dulkės yra degios ir gali savaime užsiliepsnoti.
▶ Stalines diskines pjovimo stakles reikia įtvirtinti. Netinkamai įtvirtintos stalinės diskinės pjovimo staklės gali pasislinkti ir pavirsti.

Prieš ijungdami stalines diskines pjovimo stakles, nuo jų pašalinkite reguliavimo įrankius, medienos likučius ir kt. Dėmesio nukreipimas ar galimi strigimai gali būti pavojingi.
Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Jei pjūklo diskas netinka pjūklo tvirtinimo detalėms, jis gali pasislinkti nuo centro, todėl galite prarasti jrankio kontrolę.
Niekada nenaudokite pažeistų ar netinkamų pjūklo disko montavimo priemonių, pvz., jungių, poveržlių, varžtų ir veržlių. Šios pjūklo disko montavimo priemonės buvo specialiai sukurtos jūsų pjūklui, siekiant užtikrinti saugų jo veikimą ir optimalų našumą.
Niekada nesistokite ant stalinių diskinių pjovimo staklių ir nenaudokite jų kaip pakylos. Elektriniam jrankiui pavirtus ar netyčia prisilietus prie pjūklo disko, galima sunkiai susižaloti.
Isitikinkite, kad pjūklo diskas sumontuotas tinkama sukimosi kryptimi. Su stalinėmis diskinėmis pjovimo staklėmis nenaudokite šlifavimo diskų ir vielinių šepečių. Netinkamai sumontavus pjūklo diską ar naudojant nerekomenduojamą papildomą jrangą galima sunkiai susižaloti.

Papildomos saugos nuorodos

▶ Montuodami pjūklo diską mūvėkite apsaugines pirštines. Iškyla sužalojimo pavojus.
▶ Nenaudokite pjovimo diskų, pagamintų iš HSS plieno. Tokie diskai gali greitai sulūžti.
Niekada nenaudokite elektrinio įrankio be stalo įdėklo. Pažeistą stalo įdėklą pakeiskite. Be geros būklės stalo įdėklo galite susižeisti j pjūklo diską.
Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Spalvotųjų metalų dulkės gali užsidegti arba sprogti.
▶ Pasirinkite pjūklo diską, tinkamą medžiagai, kurią norite apdoroti.
Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje ir ant elektrinio įrankio pa-teiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.
▶ Naudokite tik šio elektrinio įrankio gamintojo rekomenduojamus ir apdorojamai medžiagai tinkamus pjūklo diskus.
Ruošinį pridėkite tik prie besisukančio pjūklo disko. Priešingu atveju iškyla atatrankos pavojus, jei pjūklo diskas užstrigtų ruošinyje.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį jrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolų interpretacija padės geriau ir saugiau naudotis elektriniu jrankiu.

412 | Lietuvių k.

Simboliai ir jų reikšmės

Nekiškite rankų i pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovimo disko galima susižaloti.

Dirbkite su apsaugine kauke.

Dirbkite su klausos apsaugos priemonėmis. Dėl triukšmo poveikio galima prarasti klausą.

Dirbkite su apsauginiais akiniais.

3 601 M42 000

3 601 M42 030

3 601 M42 070

3 601 M42 040

3 601 M42 0B0

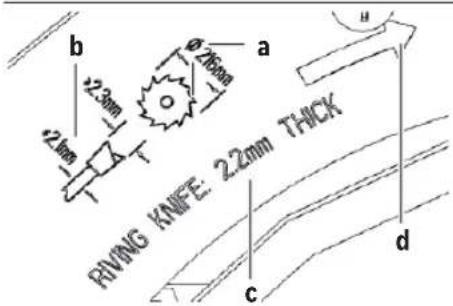

Atkreipkite dèmesj j pjūklo disko matmenis. Kiaurymės skersmuo turi tiksliai atitikti įrankio suklj. Jei reikia naudoti siaurinamuosius jungimo elementus, tai siaurinamojo jungimo elemento matmenys turi tikti pjūklo disko korpuso storiiui ir pjūklo disko kiaurymės skersmeniui bei įrankio suklio skersmeniui. Jei tik galima, naudokite kartu su pjūklo disku kartu pateiktus siaurinamuosius jungimo elementus. Pjūklo disko skersmuo turi atitikti ant simbolio pateiktus duomenis.

a Pjūklo disko skersmuo turi būti ne didesnis kaip 216 mm.

b Keisdami pjūklo diską stebėkite, kad pjūvio plotis nebūtų mažesnis kaip 2,3 mm, o pjūklo disko korpuso storis ne-

Simboliai ir jų reikšmės

būtų didesnis kaip 2,1 mm. Priešingu atveju iškyla skelia-mojo peilio užstrigimo ruošinyje pavojus.

c Skeliamojo peilio storis (angl.: „RIVING KNIFE“) yra 2,2 mm.
d Dantų pjovimo kryptis (rodyklės kryptis ant pjūklo disko) turi sutapti su rodyklės kryptimi ant skeliamojo peilio.

Skeliamojo peilio storis yra 2,2 mm.

Maksimalus galimas ruošinio aukštis yra 70 mm.

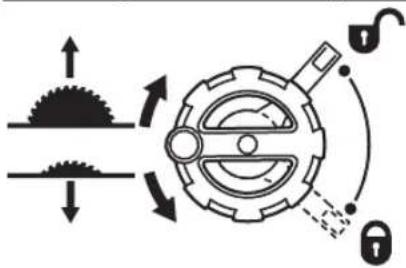

Rodo reguliavimo rankenėlės sukimo kryptį, norint pjūklo diską nuleisti (Transportavimo padėtis) ir pakelti (Darbinė padėtis).

Dešinioji pusė:

Rodo fiksatoriaus svirtelės padėtį užfiksuojant pjūklo diską ir nustatant įstrižo pjūvio kampa vertikalioje plokštumoje (pjūklo diską galima palenkti).

	Apsaugos klasės II elektriniai jrankiai yra sutvirtinti arba dvigubai izoliuoti.
CE	„CE“ ženklu gamintojas patvirtina, kad elektrinis jrankis atitinka galiojančias ES direktyvas.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Naudojimas pagal paskirti

Šis elektrinis jrankis skirtas naudoti stacionariai, atliekant tiesius išilginius ir skersinius pjūvius kietojoje ir minkštojoje medienoje, medienos drožlių bei medienos plaušų plokštėse. Įstrižo pjūvio kampas horizontalioje plokštumoje gali būti nuo -30° iki +30° o Įstrižo pjūvio kampas vertikalioje plokštumoje nuo 0°iki 45°.

Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio profilius ir plastiką.

Pavaizduoti jrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Pjūklo disko atstumo iki lygiagrečiosios atramos skalė
(2) Kampinè atrama
(3) Apsauginis skydas
(4) Skeliamasis peilis
(5) Lygiagrečioji atrama
(6) Pjovimo stalo platinamoji dalis
(7) Kampinês atramos détuve
(8) Montavimo kiaurymės
(9) Kilpinis raktas (24 mm; 23 mm)
(10) Šešiabriaunis raktas (5 mm)
(11) Laikiklis apsauginiam skydui sandėliuoti
(12) Stumiamasis strypelis
(13) Pjovimo stalo platinamosios dalies fiksuojamoji ra- nkenėlė
(14) Rankinis ratas
(15) Sukamoji rankena pjūklo diskui pakelti ir nuleisti
(16) Jjungimo-išjungimo jungiklio apsauginis dangtelis
(17) Atrama 45° jstrižo pjūvio kampui (vertikalioje plokštumoje)
(18) Fiksatoriaus svirtelė jstrižo pjūvio kampui vertikalioje plokštumoje nustatyti
(19) Istrižo pjūvio kampo skalė (vertikalioje plokštumoje)
(20) Atrama 0° jstrižo pjūvio kampui (vertikalioje plokštumoje)
(21) Pjovimo stalas
(22) Lygiagrečiosios atramos jveržimo jegos reguliavimo varžtas
(23) Stalo jdéklas
(24) Pjūklo diskas
(25) Kreipiamasis griovelis lygiagrečiajai atramai
(26) Kabelio laikiklis
(27) Rankena jrankiui nešti
(28) Kampinio ribotuvo kreipiamasis griovelis
(29) Nusiurbimo adapteris
(30) V kreipiamasis griovelis ant pjovimo stalo lygia-grečiajai atramai
(31) Pagrindo plokště

(32) Pagrindo grotelių fiksuojamasis varžtas
(33) Skeliamojo peilio prispaudžiamoji svirtelė
(34) Skeliamojo peilio padėties kaiščiai
(35) Stalo jdėklo fiksuojamasis varžtas
(36) Apsauginio skydo prispaudžiamoji svirtelė
(37) Apsauginio skydo kreipiamieji kaiščiai
(38) Lygiagrečiosios atramos fiksuojamoji rankenėle
(39) Lygiagrečiosios atramos V kreipiamoji
(40) Papildoma lygiagrečioji atrama
(41) Tvirtinimo rinkinys „Papildoma lygiagrečioji atrama“
(42) Kampinio ribotuvo kreipiamasis bėgelis
(43) Apatinis pjūklo disko gaubtas
(44) Apatinio pjūklo disko gaubto liežuvėlis
(45) Išema stalo jdėklui pakelti
(46) Prispaudžiamoji veržlé
(47) Suklio fiksatoriaus svirtelė
(48) Prispaudžiamoji junge
(49) Tvirtinamoji jungè
(50) Irankio suklys
(51) Kampo žymeklis (vertikalioje plokštumoje)
(52) Fiksuojamoji rankenėle įstrižo pjūvio kampui užfiksuoiti (horizontalioje plokštumoje)
(53) Kampo žymeklis ant kampinio ribotuvo
(54) Lupa
(55) Pjovimo stalo atstumo žymeklis
(56) Jjungimo mygtukas
(57) Kontrolinis langelis
(58) Varžtas kryžmine galvute atramai 0° nustatyti
(59) Kampo žymeklio varžtas (vertikalioje plokštumoje)
(60) Varžtas kryžmine galvute atramai 45° nustatyti
(61) Varžtai su vidiniu šešiabriauniu (5 mm) priekyje pjūklo disko lygiagretumui nustatyti
(62) Varžtai su vidiniu šešiabriauniu (5 mm) užpakali-nėje pusėje pjūklo disko lygiagretumui nustatyti
(63) Pjovimo stalo atstumo žymeklio varžtas
(64) Varžtai su vidiniu šešiabriauniu (5 mm) lygiagrečiosios atramos lygiagretumui nustatyti
(65) Lygiagrečiosios atramos atstumo žymeklio varžtas
(66) Reguliavimo varžtai stalo jdėklui
(67) Stumiamojo strypelio dėtuvė
(68) Šešiabriaunio rakto dėtuvė
(69) Kilpinio rakto dėtuvė

Techniniai duomenys

Stalinis diskinis pjūklas GTS 635-216 GTS 635-216

Gaminio numeris

3 601 M42 000 3 601 M42 0B0

414 | Lietuvių k.

Stalinis diskinis pjūklas GTS 635-216 GTS 635-216

	3 601 M42 030
	3 601 M42 070
	3 601 M42 040
Nominali naudojamoji galia W 1600 1600
Nominalioji įtampa V 220 - 240 220 - 240
Dažnis Hz 50/60 50/60
Tuščiosios eigos sūkių skaičius min	-1	5500 5500
Paleidimo srovės ribotuvas ● ●
Svoris pagal „EPTA-Procedure 01:2014“ kg 22 22
Apsaugos klasė		☐ / II / II ☐
Matmenys (įskaitant nuimamuosius įrankio elementus)
Plotis x gylis x aukštis mm 658 x 332 x 553 658 x 332 x 553

Tinkamų pjūklo diskų matmenys

Pjūklo disko skersmuo	mm	216	216
Pjūklo disko korpuso storis	mm	1,5 - 2,1	1,5 - 2,1
Min. dantų storis/dantų takas	mm	2,3	2,3
Kiaurymės skersmuo	mm 30	25,4

Maksimalus ruošinio matmenys: (žr. „Didžiausi ruošinio matmenys“, Puslapis 419)

Informacija apie triukšma

Triukšmo emisijos vertės nustatytos pagal EN 62841-3-1.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 94 dB(A); garso galios lygis 103 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo išmatuota pagal standartizuotą matavimo metodą, ir ją galima naudoti lyginant elektrinius jrankius. Ji taip pat skirta triukšmo emisijai iš anksto jvertinti.

Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, triukšmo emisija per visą darbo laiką žymiai sumažės.

Montavimas

Venkite netikéto elektrinio įrankio įsijungimo. Atlieka-nt montavimo ir visus kitus elektrinio įrankio regulia-vimo ar priežiūros darbus kištuką i elektros tinklą jungti draudžiama.

Tiekiamas komplektas

Prieš pradėdami elektrini įrankį naudoti pirmą kartą patikrin-kite, ar buvo pristatytos visos žemiau nurodytos dalys:

- Stalinis diskinis pjūklas su sumontuotu pjūklo disku (24) ir skeliamuoju peiliu (4)

- Kampiné atrama (2)

- Lygiagrečioji atrama (5)

- Papildoma lygiagrečioji atrama (40)

- Tvirtinimo rinkinys „Papildoma lygiagrečioji atrama“ (41) (2 tvirtinamieji varžtai, 2 poveržlės, 2 sparnuotosios veržlės)

- Apsauginis skydas (3)

- Šešiabriaunis raktas (10)

- Kilpinis raktas (9) su plokščiojo atsuktuvo antgaliu

- Stumiamasis strypelis (12)

- Stalo jdéklas (23)

Nuoroda: patikrinkite, ar elektrinis jrankis nepažeistas. Prieš tęsdami elektrinio jrankio naudojimą būtinai patikrinkite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio jrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis jrankis nepriekaištingai veiktų, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus.

Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremontuoti ar pakeisti įgaliotose specializuotose dirbtuvėse.

Atskirų dalių montavimas

- Tiekiamas dalis atsargiai išimkite iš pakuotės.

- Nuo elektrinio prietaiso ir kartu tiekiamos papildomos jrangos nuimkite visas pakavimo medžiagas.

- Fiksuojamuosius varžtus (32) kilpinio rakto (9) galu sukite iki atramos kryptimi "Spyna atrakinta" ir atidarykite

pagrindo groteles (31) (žr. a pav.).

Nuimkite po variklio bloku esančia pakavimo medžiaga.

Tiesiai prie korpuso yra pritvirtinti šie jrankio elementai: stu-miamasis strypelis (12), kilpinis raktas (9), šešiabriaunis raktas (10), lygiagrečioji atrama (5), kampinė atrama (2), nusiurbimo adapteris (29), papildoma lygiagrečioji atrama (40) su tvirtinimo rinkiniu (41), apsauginis skydas (3).

- Jei jums reikia vieno iš šių įrankio elementų, atsargiai išimkite jį iš detuvės.

Skeliamojo peilio padėties nustatymas (žr. b1-b2 pav.)

Nuoroda: jei reikia, prieš nustatydami padėtį nuvalykite visas dalis, kurias ketinate montuoti.

• Sukamają rankeną (15) sukite pagal laikrodžio rodyklę iki atramos, kol pjūklo diskas (24) virš pjovimo stalo bus galimai aukščiausioje padėtyje.
• Atlaisvinkite prispaudžiamają svirtelę (33).
• Stumkite skeliamaji peilj (4) prispaudžiamosios svirtelės (33) kryptimi, kol ji bus galima patraukti aukštyn.
• Skeliamaji peilj kiek galima patraukite aukštyn - taip, kad jis būtų tiksliai virš pjūklo disko vidurio.
• Kai abu kaiščiai (34) jsistato apatinėse skeliamojo peilio kiaurymėse, prispaudžiamają svirtelę (33) vėl užveržkite.

Stalo idėklo montavimas (žr. c pav.)

• Stalo jdėklą (23) uždėkite ant skeliamojo peilio (4) į jrankių dėtuve.
• Fiksuojamajj varžta (35) kilpinio rakto (9) galu sukite iki atramos kryptimi "Spyna užrakinta".

Stalo jděklo (23) priekiné pusé turi būti viename lygyje su pjovimo stalu arba jleista šiek tiek giliau, o užpakaliné pusé – viename lygyje su pjovimo stalu arba šiek tiek aukščiau (žr. „Stalo jděklo lygio nustatymas (žr. N pav.)“, Puslapis 420).

Apsauginio skydo montavimas (žr. d1-d2 pav.)

Nuoroda: apsauginj skydą montuokite tik tada, kai skelia-masis peilis yra aukščiausioje padėtyje, tiesiai virš pjūklo dis-ko vidurio (žr. b2 pav.). Nemontuokite apsauginio skydo, jei skeliamasis peilis yra žemiausioje padėtyje (pristatymo būsena arba padėtis grioveliams pjauti) (žr. b1 pav.).

• Atlaisvinkite prispaudžiamają svirtelę (36) ir išimkite apsauginj skydą (3) iš laikiklio (11).
• Viena ranka laikykite apsauginio skydo (3) pjūklo disko apsaugą (viršutinį metalinį bėgelį), o kita ranka kelkite prispaudžiamają svirtelę (36) aukštyn.
• Kreipiamajj kaištj (37) stumkite atgal j griovelj, esantj ant skeliamojo peilio (4).
• Apsauginj skydą (3) stumkite žemyn (viršutinis metalinis bėgelis) lygiagrečiai pjovimo stalo (21) paviršiui.
• Prispaudžiamają svirtelę (36) paspauskite žemyn. Turite pajusti ir išgirsti, kaip prispaudžiamoji svirtelė jsistatė, o apsauginis skydas (3) turi būti tvirtai ir saugiai įmontuotas.

Kiekvieną kartą prieš naudodami patikrinkite, ar apsauginis skydas tinkamai juda. Nenaudokite elektrinio įrankio, jei apsauginis skydas negali laisvai judėti ir tuojau neužsidaro.

Lygiagrečiosios atramos montavimas (žr. e pav.)

Lygiagrečiają atramą (5) galima nustatyti arba pjūklo disko dešinėje, arba kairėje.

• Atlaisvinkite lygiagrečiosios atramos (5) fiksuojamają rankenėlę (38). Tokiu būdu bus atlaisvinama V kreipiamoji (39).
• Pirmiausia lygiagrečiosios atramos V kreipiamają jstatykite i pjovimo stalo kreipiamajj griovelj (30). Tada jstatykite lygiagrečiają atramą i pjovimo stalo priekinį kreipiamajj griovelj (25).
  Dabar lygiagrečiają atramą galima pagal poreiki pastumti.
• Kad užfiksuotumėte lygiagrečiają atramą, paspauskite fik-suojamają rankenėlę (38) žemyn.

Papildomos lygiagrečiosios atramos montavimas (žr. f pav.)

Norėdami pjauti siaurus ruošinius ir atlikti įstrižą pjūvį vertikalioje plokštumoje prie lygiagrečiosios atramos (5)

turite primontuoti papildoma lygiagrečiają atramą (40). Papildoma lygiagrečiają atramą prie lygiagrečiosios atramos (5) galima tvirtinti tiek kairėje, tiek dešinėje pusėje. Tvirtinimo rinkinys „Papildoma lygiagrečioji atrama“ (41) (2 tvirtinamieji varžtai, 2 poveržlės, 2 sparnuotosios veržlės).

• Stumkite tvirtinamuosius varžtus per šonines lygiagrečiosios atramos (5) kiaurymes.
• Varžtu galvutės taip pat atlieka papildomos lygiagrečiosios atramos kreipiamosios funkcija.
• Papildomą lygiagrečiają atramą (40) stumkite per tvirtinamųjų varžtų galvutes.
• Ant tvirtinamujų varžtų uždėkite poveržles ir sparnuotosiomis veržlėmis tvirtai užveržkite varžtus.

Kampinės atramos montavimas (žr. g pav.)

- Kampinės atramos (2) bėgelį (42) stumkite j tam skirtą pjovimo stalo kreipiamajį griovelį (28).

Stacionarus ir lankstus montavimas

Norint užtikrinti saugų darba, elektrini įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio).

Montavimas ant darbinio paviršiaus (žr. h pav.)

- Pritvirtinkite elektrinj jrankj specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui yra skirtos kiaurymės (8).

Montavimas prie Bosch darbinio stalo (žr. i pav.)

Naudojantis Bosch darbiniais stalais (pvz., GTA 560) su reguliuojamo aukščio kojelėmis, elektrinį įrankį galima pastatyti ant bet kokio pagrindo.

Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti kitus asmenis.

Prieš pradėdami montuoti prietaisą, tinkamai surinkite darbinį stalą. Kad stalas su prietaisu nesulūžtu, būtina nepriekaištingai sumontuoti.

416 | Lietuvių k.

- Elektrinj jrankj ant darbinio stalo montuokite transportavimo padėtyje.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vežj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės, pjuvenos ir atskilusios ruošinio dalys.

- Elektrinj jrankj išjunkite ir iš kištukinio lizdo ištraukite kištuką.

- Palaukite, kol pjūklo diskas visiškai sustos.

- Nustatykite užsiblokavimo priežastj ir ją pašalinkite.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Kad pjaunant aliuminį nekiltų gaisro pavojus, ištuštinkite apatinį pjūklo disko gaubtą ir nenaudokite drožlių nusiurbimo įrangos.

Apatinio pjūklo disko gaubto valymas (žr. j pav.)

Norėdami pašalinti nulūžusias ruošinio dalis ir dideles skiedras, galite atidengti apatinį pjūklo disko gaubtą (43).

- Elektrinj jrankj išjunkite ir iš kištukinio lizdo ištraukite kištuką.

– Palaukite, kol pjūklo diskas visiškai sustos.

- Elektrinj jrankj paguldykite ant šono.

- Atidarykite pagrindo groteles (31) (žr. a pav.).

- Apatinio pjūklo disko gaubto liežuvėlius (44) šiek tiek praplėskite ir atidarykite apatinį pjūklo disko gaubtą (43).

- Pašalinkite nulūžusias ruošinio daleles ir drožles.

- Vèl uždarykite pjūklo disko gaubtą (43) tiek, kad liežuvėliai (44) užsifiksuotų.

- Uždarykite pagrindo groteles (31).

- Elektrinj jrankj nustatykite j darbinę padėtį.

Išorinis dulkių nusiurbimas (žr. k pav.)

- Tinkamą dulkių siurblio žarną jstatykite į nusiurbimo adapterį (29).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, véžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Pjūklo disko keitimas (žr. l1 - l4 pav.)

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Montuodami pjūklo diską mūvėkite apsaugines pirštines. Iškyla sužalojimo pavojus.
▶ Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.
Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje ir ant elektrinio įrankio pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.
Naudokite tik šio elektrinio įrankio gamintojo rekomenduojamus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip išvengsite pjūklo dantų smaigalių perkaitimo ir apdorojamo plastiko lydymosi.
▶ Nenaudokite pjovimo diskų, pagamintų iš HSS plieno. Tokie diskai gali greitai sulūžti.

Pjūklo disko išémimas

• Atlaisvinkite prispaudžiamają svirtelę (36) ir ištraukite apsauginį skydą (3) iš griovelio skeliamajame peilyje (4).
• Fiksuojamajj varžta (35) kilpinio rakto (9) galu sukite iki atramos kryptimi "Spyna atrakinta" ir iškelkite stalo jdėklą (23) iš įrankių dėtuvės. Kad būtų lengviau iškelti, galima pasinaudoti išėma (45).
• Sukamają rankeną (15) sukite pagal laikrodžio rodyklę iki atramos, kol pjūklo diskas (24) virš pjovimo stalo bus galimai aukščiausioje padėtyje.
• Prispaudžiamają veržlę (46) sukite kilpiniu raktu (9) ir tuo pačiu metu veržkite suklio fiksatoriaus svirtelę (47), kol ji užsifiksuos.
• Suklio fiksatoriaus svirtelę laikykite jverztą ir nusukite prispaudžiamają verzle, sukdami ją prieš laikrodžio rodyklę.
• Nuimkite prispaudžiamają junge (48).
• Išimkite pjūklo diską (24).

Pjūklo disko įdėjimas

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.

- Uždėkite pjūklo diską ant įrankio suklio (50) tvirtinamosios jungės (49).

Nuoroda: nenaudokite per mažų pjūklo diskų. Radialinis tarpelis tarp pjūklo disko ir skeliamojo peilio turi būti ne didesnis kaip 3–8 mm.

▶ Idėdami naują pjūklo diską atkreipkite dėmesį, kad da-ntų pjovimo kryptis (rodyklės ant pjūklo disko) sutap-tų su rodyklės ant skeliamojo peilio kryptimi!

• Uždėkite prispaudžiamają junge (48) ir prispaudžiamają veržle (46).
• Prispaudžiamają veržlę (46) sukite kilpiniu raktu (9) ir tuo pačiu metu veržkite suklio fiksatoriaus svirtelę (47), kol ji užsifiksuos.

• Tvirtai užveržkite prispaudžiamają veržlę, sukdami ją pagal laikrodžio rodyklę.

• Stalo jdëklą (23) uždëkite ant skeliamojo peilio (4) j jrankiu dėtuve. Fiksuojamajj varžtą (35) kilpinio rakto (9) galu sukite iki atramos kryptimi "Spyna užrakinta".

• Vél sumontuokite apsauginj skydą (3) (žr. „Apsauginio skydo montavimas (žr. d1–d2 pav.)“, Puslapis 415).

Naudojimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Pjūklo disko transportavimo padėtis ir darbinė padėtis

Transportavimo padètis

• Nuimkite apsauginj skydą (3), išimkite stalo jdėklą (23) ir nustatykite skeliamajį peilį (4) į žemiausią padėtį. Vėl įstatykite stalo jdėklą (23).
• Sukite sukamają rankeną (15) prieś laikrodżio rodyklę, kol pjūkło disko (24) dantys nusileis po pjovimo sta-lu (21).
• Pjovimo stalo platinamają dalj (6) visiškai įstumkite j vidu. Fiksuojamają rankenėlę (13) spauskite žemyn. Atlikus šj veiksmą, stalo platinamoji dalis užfiksuojama.

Darbiné padétis

• Skeliamaji peilj (4) nustatykite j aukščiausią padėtį tiksliai virš pjūklo disko vidurio, įstatykite stalo įdėklą (23) ir su-montuokite apsauginį skydą (3).
• Sukite sukamają rankeną (15) pagal laikrodžio rodyklę, kol pjūklo disko (24) viršutiniai dantys apie 3–6 mm išljs virš ruošinio.

Pjovimo stalo padidinimas

Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Pjovimo stalo platinimas (žr. A pav.)

Pjovimo stalo platinamoji dalis (6) praplatina pjovimo stalą (21) dešinén.

– Pjovimo stalo platinamosios dalies fiksuojamają rankenėlę (13) kiek galima pakelkite aukštyn.
- Pjovimo stalo platinamaja dalj (6) iki pageidaujamo ilgio traukite j išorę.
- Fiksuojamają rankenėlę (13) spauskite žemyn. Atlikus ši veiksmą, stalo platinamoji dalis užfiksuojama.

Istrižo pjūvio kampo vertikalioje ir horizontalioje plokštumoje nustatymas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.

Istrižo pjūvio kampo vertikalioje plokštumoje nustatymas (pjūklo diskas) (žr. B pav.)

Jstrižo pjūvio kampa vertikalioje plokštumoje galima nustatyti nuo 0° iki 45°.

- Atlaisvinkite fiksatoriaus svirtelę (18), sukdami ją prieś laikrodžio rodyklę.

Nuoroda: visiškai atlaisvinus fiksatoriaus svirtelę, traukos jegos veikiamas pjūklo diskas pavirsta i padėtį, apytikriai atitinkančią 30°.

• Traukite arba stumkite reguliavimo ratuką (14) palei kulisę, kol kampo žymeklis (51) parodys pageidaujamą jstrižo pjūvio kampa vertikalioje plokštumoje.
  – Laikykite reguliavimo ratuką šioje padėtyje ir vėl užveržkite fiksatoriaus svirtelę (18).

Standartiniams 0° ir 45° kampams greitai ir tiksliai nustatyti yra skirtos specialios gamykloje nustatytos atramos ((20), (17)).

|strižo pjūvio kampo horizontalioje plokštumoje nustatymas (kampinė atrama) (žr. C pav.)

Nuoroda: atlikdami nusmailintus pjūvius (ilgas pleištas) naudokite atitinkamus jtaisus.

Jstrižo pjūvio kampa horizontalioje plokštumoje galima nustatyti nuo 30° (kairėje pusėje) iki 30° (dešinėje pusėje).

• Atlaisvinkite fiksuojamają rankenėlę (52), jei ji yra užveržta.
• Sukite kampinį ribotuvą, kol kampo žymeklis (53) parodys norimą jstrižo pjūvio kampa.
• Fiksuojamają rankenėlę (52) vėl užveržkite.

Lygiagrečiosios atramos nustatymas

Lygiagrečiają atramą (5) galima tvirtinti pjūklo disko kairėje pusėje (juoda skalė) arba dešinėje pusėje (sidabrinė skalė). Ant lupos esanti žymė (54) rodo skalėje (1) nustatytą atstuma nuo lygiagrečiosios atramos iki pjūklo disko.

Lygiagrečiają atramą pritvirtinkite norimoje pjūklo disko pusėje (žr. „Lygiagrečiosios atramos montavimas (žr. e pav.)“, Puslapis 415).

Lygiagrečiosios atramos nustatymas, kai pjovimo stalas neištrauktas

– Atlaisvinkite lygiagrečiosios atramos (5) fiksuojamają rankenėlę (38). Stumkite lygiagrečiają atramą, kol lu-pos (54) žymė parodys pageidaujamą atstumą iki pjūklo disko.
Kai pjovimo stalas neištrauktas, reikia naudotis apatinėmis sidabrinės skalės (1) žymėmis.
- Kad užfiksuotumėte, paspauskite fiksuojamają rankenėlę (38) žemyn.

Lygiagrečiosios atramos nustatymas kai pjovimo stalas ištrauktas (žr. D pav.)

- Lygiagrečiają atramą nustatykite dešinėje pjūklo disko pusėje.

Stumkite lygiagrečiają atramą, kol lupos (54) žymė apatinėje skalėje parodys 29 cm.

Kad užfiksuotumėte, paspauskite fiksuojamają rankenėlę (38) žemyn.

– Pjovimo stalo platinamosios dalies fiksuojamają rankenėlę (13) kiek galima pakelkite aukštyn.

418 | Lietuvių k.

• Stalo platinamają dalj (6) traukite i išorę, kol atstumo žymeklis (55) parodys pageidaujamą atstumą iki pjūklo disko arba viršutinės skalės.
• Fiksuojamają rankenėlę (13) spauskite žemyn. Atlikus šj veiksmą, stalo platinamoji dalis užfiksujama.

Papildomos lygiagrečiosios atramos nustatymas (žr. E pav.)

Norėdami pjauti siaurus ruošinius ir atlikti įstrižą pjūvį vertikalioje plokštumoje prie lygiagrečiosios atramos (5) turite primontuoti papildomą lygiagrečiają atramą (40).

Papildomą lygiagrečiają atramą prie lygiagrečiosios at-ramos (5) galima tvirtinti tiek kairėje, tiek dešinėje pusėje.

Pjaunami ruošiniai gali jstrigti tarp lygiagrečiosios atramos ir pjūklo disko, aukštyn kylantis pjūklo diskas juos gali užkabin- ti ir išsviesti.

Todėl papildomą lygiagrečiają atramą nustatykite taip, kad kreipiamosios galas būtų tarp pjūklo disko labiausia priekyje esančio dainties ir skeliamojo peilio priekinės briaunos.

- Tuo tikslu atlaisvinkite visas tvirtinamujų dalių rinkinio (41) sparnuotąsias veržles ir stumkite papildomą lygiagrečiają atramą tiek, kad ją laikytų tik abu priekiniai varžtai.

- Tvirtai užveržkite sparnuotąsias veržles.

Skeliamojo peilio nustatymas (žr. F pav.)

Skeliamasis peilis (4) saugo, kad pjūklo diskas (24) neužstrigtų ruošinyje. Priešingu atveju pjūklo diskui užstrigus ruošinyje kyla atatrankos pavojus.

Todėl skeliamąji peilį visada tinkamai nustatykite:

• Radialinis tarpelis tarp pjūklo disko ir skeliamojo peilio tu- ri būti ne didesnis kaip 5 mm.
• Skeliamojo peilio storis turi būti mažesnis už pjūvio plotį ir didesnis už pjūklo disko korpuso storj.
• Skeliamasis peilis visada turi būti vienoje linijoje su pjūklo disku.
• Norint ruošinius atpjauti, skeliamasis peilis visada turi būti kaip galima aukštesnėje padėtyje.

Skeliamojo peilio aukščio nustatymas

Norėdami pjauti užkaitus, turite nustatyti skeliamojo peilio aukštį.

Elektrinj įrankį užkaitams ir grioveliams pjauti naudokite tik su specialiu apsauginiu įtaisu (pvz., tunelio formos apsauginiu gaubtu, prispaudžiamosiomis šukomis).
- Atlaisvinkite prispaudžiamają svirtelę (36) ir ištraukite apsauginj skydą (3) iš griovelio skeliamajame peilyje (4). Norėdami apsaugoti apsauginj gaubtą nuo pažeidimų, įdėkite jj j korpuse esantį numatytą laikiklj (11) (taip pat žr. 02 pav.).
- Sukamają rankeną (15) sukite pagal laikrodžio rodyklę iki atramos, kol pjūklo diskas (24) virš pjovimo stalo bus galimai aukščiausioje padėtyje.
- Atlaisvinkite prispaudžiamają svirtelę (33).

• Skeliamaji peilj ištraukite iš kaiščių (34) (prispaudžiamają svirtelę (33) patraukite šiek tiek j išorę) ir stumkite skelia-majj peilj (4) žemyn iki atramos.
• Kai abu kaiščiai (34) jsistato viršutinėse skeliamojo peilio kiaurymėse, prispaudžiamają svirtelę (33) vėl užveržkite.

Paruošimas naudoti

- Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.

ljungimas (žr. G1 pav.)

– Norėdami jjungti, paspauskite žalią jjungimo mygtuką (56).

Išjungimas (žr. G2 pav.)

– Paspauskite apsauginj dangtelj (16).

Elektros srovės dingimas

Jjungimo ir išjungimo jungiklis yra vadinamasis nulinės įtampos jungiklis, kuris dingus elektros srovei (pvz., jei prietaisui veikiant iš lizdo ištraukiamas kištukas) neleidžia elektriniam jrankiui automatiškai jsijungti.

Po to, norėdami elektrinį įrankį vėl įjungti, turite dar kartą pa- spausti žalią įjungimo mygtuką (56).

Apsauga nuo pašalinių prieigos (žr. G3 pav.)

Siekdami apsaugoti, kad jrankiu nesinaudotų pašaliniai asmenys, pakabinamaja spyna galite užblokuoti jjungimo-iš-jungimo jungiklio (16) apsauginį dangtelį.

- Kontrolinj langelj (57) kiek galima pastumkite aukštyn ir šiek tiek paspauskite apsauginj dangtelj.

- Abi kontrolinio langelio ąseles ir jjungimo-išjungimo jungiklio pagrindo plokštės ąsele surakinkite pakabinamaja spyna.

Darbo patarimai

Bendrosios pjovimo nuorodos

Prieš pradėdami pjauti įsitikinkite, kad pjūklas negalės paliesti nei atraminio bėgelio, nei kitų įrankio da-lių.
Elektrinį įrankį užkaitams ir grioveliams pjauti naudokite tik su specialiu apsauginiu įtaisu (pvz., tunelio formos apsauginiu gaubtu, prispaudžiamosiomis šukomis).
▶ Nenaudokite elektrinio įrankio išpjovoms pjauti (griovelis, kuris baigiasi ruošinyje).

Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespauskite pjūklo disko iš šono.

Kad skelimasis peilis neužstrigtų ruošinyje, jis turi būti vieno-je ašyje su pjūklo disku.

Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi būti su lygiu kraštu, kad jį būtų galima priglausti prie lygiagrečiosios atramos.

Stumiamaji strypelj visada laikykite prie elektrinio prietaiso.

Dirbančiojo padėtis (žr. H pav.)

Niekada nestovékite vienoje linijoje su pjūklo disku. Visada būkite pjūklo disko šone, kuriame taip pat yra atraminis bėgelis. Jvykus atatrankai, ruošinys dideliu greičiu gali išlėkti link asmens, esančio prieš pjūklo diską arba vienoje linijoje su juo.

– Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko.

Laikykitės šių nurodymų:

- Tvirtai laikykite ruošinj abiem rankomis ir spauskite j pjo-vimo stala.

- Norėdami pjauti siaurus ruošinius arba atlikti jstrižus pjūvius vertikalioje plokštumoje, visada naudokite kartu tiekiamą stumiamajji strypelį (12) ir papildomą lygiagrečiają atramą (40).

Didžiausi ruošinio matmenys

Istrižo pjūvio kampas vertikalioje plokštumoje	Maks. ruošinio aukštis [mm]
0°	70
45°	50

Pjovimas

Tiesių pjūvių pjovimas

• Nustatykite lygiagrečiają atramą (5) norimam pjūvio pločiui (žr. „Lygiagrečiosios atramos nustatymas“, Pus-lapis 417).
• Paděkite ruošinj ant pjovimo stalo priešais apsauginj skydą (3).
• Sukite sukamają rankeną (15), kol pjūklo disko (24) viršutiniai dantys apie 3–6 mm išljs virš ruošinio.
• Prietaisąjjunkite.
  – Pjaukite ruošinį tolygia pastūma. Jei per daug spaudžiate, gali perkaisti pjūklo disko krašte- lis ir gali būti pažeistas ruošinys.
• Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.

Istrižų pjūvių vertikalioje plokštumoje pjovimas

- Nustatykite norimą pjūklo disko jstrižo pjūvio kampa vertikalioje plokštumoje. Kai pjūklo diskas palenktas j kairę, atrama turi būti pjūklo disko dešinėje.

- Atlikite darbo žingsnius, kaip nurodyta: (žr. „Tiesių pjūvių pjovimas“, Puslapis 419)

Istrižo pjūvio kampo horizontalioje plokštumoje pjovimas (žr. I pav.)

• Kampineje atramoje (2) nustatykite norimą jstrižo pjūvio kampa horizontalioje plokštumoje.
• Prie kampinės atramos (2) pridėkite ruošinį.
• Sukamaja rankena (15) pakelkite arba nuleiskite pjūklo diską tiek, kad viršutiniai pjūklo dantys apie 5 mm būty išlindę virš ruošinio pavirśiaus.

• Prietaisą jjunkite.

• Viena ranka spauskite ruošinj j kampinj ribotuvą, o kita ranka lėtai stumkite kampinj ribotuvą fiksuojamaja rankenėle (52) kreipiamajame griovelyje (28) pirmyn.
  – Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.

Pagrindinių nustatymų patikrinimas ir reguliavimas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.

Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.

Standartinio įstrižo pjūvio kampo 0°/45° (vertikalioje plokštumoje) nustatymas

• Elektrinj jrankj nustatykite j darbinę padėtį.
• Nustatykite pjūklo disko įstrižo pjūvio kampa 0° vertikalioje plokštumoje.
• Išimkite apsauginj skydą (3).

Patikrinimas (žr. J1 pav.)

– Išimkite stalo jdėklą (23) (žr. „Stalo jdėklo montavimas (žr. c pav.)“, Puslapis 415).
- Nustatykite kampainj 90° kampu ir padėkite jį ant pjovimo stalo (21).

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (24) plokštumos.

Nustatymas (žr. J2 pav.)

• Atlaisvinkite varžta (58). Tai atlikus galima pastumti 0° atramą (20).
• Atlaisvinkite fiksatoriaus svirtele (18).
• Stumkite reguliavimo ratuką (14) j 0° atramą tiek, kad kampainio kojelė per visą ilgį priglustų prie pjūklo disko plokštumos.
  – Laikykite reguliavimo ratuką šioje padėtyje ir vėl užveržkite fiksatoriaus svirtelę (18).
• Vél tvirtai priveržkite varžta (58).
  – Vél jděkite stalo jděklą (23) (žr. „Stalo jděklo montavimas (žr. c pav.)“, Puslapis 415).

Jei nustačius kampo žymeklis (51) néra vienoje linijoje su 0° žyme, esančia ant skalės (19), standartiniu kryžminiu atsuk- tuvu atlaisvinkite varžtą (59) ir nustatykite kampo žymeklj pagal 0° žymę.

Pakartokite aukščiau aprašytus veiksmus jstrižam pjūviui vertikalioje plokštumoje 45° kampu (atlaisvinkite varžta (60); pastumkite 45° atramą (17)). Kampo žymeklio (51) padėties keisti negalima.

Pjūklo disko lygiagretumas kampinio ribotuvo kreipiamiesiems grioveliams (žr. K pav.)

– Elektrinj jrankj nustatykite j darbinę padėtį.
- Išimkite apsauginj skydą (3).

Patikrinimas

- Pieštuku pažymėkite pirmajį kairį pjūklo danti, kuris yra matomas užpakalinėje pusėje už stalo jdėklo.

420 | Lietuvių k.

• Kampainj nustatykite 90° kampu ir pridėkite jį prie kreipiamojo griovelio (28) krašto.
• Stumkite kampainio kojelę, kol ji palies pažymėtą pjūklo dantį, ir pažiūrėkite, koks yra atstumas tarp pjūklo disko ir kreipiamojo griovelio.
• Sukite pjūklo diską tiek, kad pažymėtas dantis būtų virš stalo jdėklo.
• Stumkite kampainj palei kreipiamajj griovelj iki pažymėto pjūklo dainties.
• Vél išmatuokite atstumą tarp pjūklo disko ir kreipiamojo griovelio.

Abu išmatuoti atstumai turi būti identiški.

Nustatymas

• Kartu pateiktu šešiabriauniu raktu (10) atlaisvinkite priekyje po pjovimo stalu esančius varžtus su vidiniu šešiakampiu (61) ir užpakalyje po pjovimo stalu esančius varžtus su vidiniu šešiakampiu (62).
• Atsargiai stumkite pjūklo diską, kol jis taps lygiagretus kreipiamajam griovelui (28).
• Vél tvirtai jsukite visus varžtus (61) ir (62).

Pjovimo stalo atstumo žymeklio nustatymas (žr. L pav.)

• Lygiagrečiają atramą nustatykite dešinėje pjūklo disko pusėje. Stumkite lygiagrečiają atramą, kol lupos (54) žymė apatinėje skalėje parodys 29 cm. Kad užfiksuotumėte, paspauskite fiksuojamają rankenėlę (38) žemyn.
• Fiksuojamają rankenėlę (13) kiek galima pakelkite aukštyn, pjovimo stalo platinamają dalį (6) iki atramos ištraukite j išorę.

Patikrinimas

Atstumo žymeklio (55) viršutinėje skalėje (1) rodoma vertė turi būti identiška lupos (54) žymės apatinėje skalėje (1) rodomai vertei.

Nustatymas

• Pjovimo stalo platinamają dalj (6) iki atramos ištraukite j išorę.
• Kryžminiu atsuktuvu atlaisvinkite varztą (63) ir nustatykite atstumo žymeklj (55) palei viršutinės skalės (1) 29 cm žymę.

Lygiagrečiosios atramos lygiagretumo nustatymas (žr. M pav.)

• Elektrinj jrankj nustatykite j darbinę padėtį.
• Išimkite apsauginj skydą (3).
• Atlaisvinkite lygiagrečiosios atramos fiksuojamają rankenėlę (38) ir stumkite ją, kol ji palies pjūklo diską.

Patikrinimas

Lygiagrečioji atrama (5) pjūklo diską turi liesti per visą ilgj.

Nustatymas

• Kartu tiekiamu šešiabriauniu raktu (10) atlaisvinkite varžtus su vidiniu šešiabriauniu (64).
• Atsargiai stumkite lygiagrečiają atramą (5), kol ji per visą ilgį lies pjūklo diską.
  – Laikykite lygiagrečia atramą šioje padėtyje ir vėl paspaus-kite fiksuojamają rankenėle (38) žemyn.

- Tvirtai priveržkite varžtus su vidiniu šešiakampiu (64).

Lygiagrečiosios atramos užveržimo jėgos nustatymas

Lygiagrečiosios atramos (5) užveržimo jėga dažniau naudo-jant gali sumažėti.

- Veržkite reguliavimo varžtą (22), kol lygiagrečiają atramą vėl bus galima tvirtai užfiksuoti prie pjovimo stalo.

Lygiagrečiosios atramos lupos nustatymas (žr. M pav.)

• Elektrinj jrankj nustatykite j darbinę padėtį.
• Išimkite apsauginj skydą (3).
• Stumkite lygiagrečiają atramą (5) iš dešinės, kol ji palies pjūklo diską.

Patikrinimas

Lupos (54) žymė turi būti vienoje linijoje su skalės (1) 0 mm žyme.

Nustatymas

- Kryžminiu atsuktuvu atlaisvinkite varztą (65) ir nustatykite žymą ties 0 mm žyme.

Stalo jdėklo lygio nustatymas (žr. N pav.)

Patikrinimas

Stalo jděklo (23) priekiné pusé turi būti viename lygyje su pjovimo stalu arba jleista šiek tiek giliau, o užpakaliné pusé – viename lygyje su pjovimo stalu arba šiek tiek aukščiau.

Nustatymas

- Kilpinio rakto (9) smaigaliu nustatykite tinkamą reguliavimo varžtu (66) lygi.

Sandėliavimas ir transportavimas (žr. 01 - 02 pav.)

Prietaiso elementų laikymas

Yra galimybė kai kuriuos prietaiso elementus laikyti saugiai pritvirtintus prie elektrinio jrankio.

- Papildomą lygiagrečiają atramą (40) nuimkite nuo lygiagrečiosios atramos (5).

- Visas nuimtas prietaiso dalis jstatykite i jų détuves ant korpuso (žr. žemiau pateiktą lentelę).

Prietaiso elementas Détuvé

Lygiagrečioji atrama (5)	Apsukite, iš apačios įstatykite jkreipiamuosius bėgelius ir užfik-suokite fiksuojamaja rankenė-le (38)
Stumiamasis strype-lis (12)	Įstatykite j dėtuvę (67)
Apsauginis skydas (3)	Įstatykite j laikiklyje (11) esančiasišėmas ir užveržkite prispaudžia-maja svirtele (36)
Šešiabriaunis rak-tas (10)	Įstatykite j dėtuvę (68)
Kilpinis raktas (9)	Įstatykite j dėtuvę (69)
Kampinė atrama (2)	Įstatykite j dėtuvę (7)
Papildoma lygiagrečiojiatrama (40)	Įstumkite j lygiagrečios at-ramos (5) užpakalinėje dalyje

Prietaiso elementas Dètuvè

esantj griovelj ir užveržkite spar- nuotaisiais varžtais

Elektrinio jrankio nešimas

Prieš transportuodami elektrinį prietaisą atlikite šiuos veiksmus:

• Nustatykite elektrinj jrankj i transportavimo padėtį (žr. „Transportavimo padėtis“, Puslapis 417).
• Nuimkite visą papildomą įrangą, kurios negalite tvirtai primontuoti prie elektrinio prietaiso. Jei yra galimybė, nenaudojamus pjūklo diskus transportuokite uždaroje talpykloje.
• Stalo platinamają dalj (6) visiškai įstumkite j vidų ir, kad užfiksuotumėte, paskauskite žemyn fiksuojamają rankenėlę (13).
• Maitinimo laidą susukite ant laido laikiklio (26).
• Prietaisą kelkite ir transportuokite laikydami uż rankenų (27).
  Elektriniam prietaisui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsaugi- nių įtaisų.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Valymas

Kad galètumète gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Po kiekvienos darbinės operacijos dulkes ir pjuvenas išpūskite suspaustu oru arba išvalykite teptuku.

Triukšmo mažinimo priemonės

Priemonės, kurių ėmėsi gamintojas:

• Švelnus paleidimas
• Įrankis pateikiamas su pjūklo disku, specialiai suprojektuotu triukšmui mažinti
  Priemonės, kurių turi imtis naudotojas:
• Montuoti ant stabilaus darbinio pagrindo, kad kuo mažiau vibruotų
• Naudoti pjūklo diskus su triukšmą mažinančiomis funkci- jomis
• Reguliariai valyti pjūklo diską ir elektrinį įrankį

Papildoma jranga

Gaminio numeris

Kampiné atrama 1 609 B04 510

	Gaminio numeris
Stumiamasis strypelis 1 609 B06 410
Apsauginis skydas 1 609 B04 542
Lygiagrečioji atrama 1 609 B04 590
Darbo stalas GTA 560 3 601 M22 700
"Optiline Wood" šiems tipams:3 601 M42 000/... 030/... 070
Pjūklo diskas 216 x 30 mm, 22 dantų 2 608 838 410
Pjūklo diskas 216 x 30 mm, 34 dantų 2 608 838 409
Pjūklo diskas 216 x 30 mm, 54 dantų 2 608 838 411
"Multi Material" šiems tipams:3 601 M42 040
Pjūklo diskas 216 x 30 mm, 22 dantų216 x 25,4 mm su mažinimo žiedu	2 608 644 569
"Expert Wood" šiems tipams:3 601 M42 0B0
Pjūklo diskas 216 x 25,4 mm, 60 da-ntų	2 608 642 995

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atlieku ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
