Kaubamärk	Bosch
Mudel	GTS 635-216 Professional
Toote tüüp	Paikne lauasaag
Nimivõimsus	1600 W
Nimipinge	220-240 V
Sagedus	50/60 Hz
Tühikäigu pöörlemiskiirus	5500 p/min
Kaal	22 kg
Mõõtmed (laius x sügavus x kõrgus)	658 x 332 x 553 mm
Saetera läbimõõt	216 mm
Saetera ava	30 mm (või 25,4 mm olenevalt versioonist)
Töödeldava detaili maksimaalne kõrgus (0°)	70 mm
Töödeldava detaili maksimaalne kõrgus (45°)	50 mm
Kaldenurk	0° kuni 45°
Faasinurk (horisontaalne)	-30° kuni +30°
Kaitseaste	II (topeltisolatsioon)
Peamised funktsioonid	Piki-, risti-, kald- ja faasilõiked
Ohutusvarustus	Kaitsekate, lõhestusnuga, killuhaarde, mootoripidur, pehmekäivitus
Kaasasolevad tarvikud	Paralleeljuhik, nurgajuhik, tõukur, võtmed, kaitsekate
Hooldus ja puhastus	Enne puhastamist vooluvõrgust lahutada, kasutada suruõhku või pintslit
Müügijärgne teenindus	Bosch hooldus, varuosad saadaval veebis

Korduma kippuvad küsimused - GTS 635-216 Professional BOSCH

Kui suur on Bosch GTS 635-216 Professional lauasaae mootori võimsus?

Nimivõimsus on 1600 W

Milline on maksimaalne sobiv saetera läbimõõt?

Saetera läbimõõt peab olema 216 mm

Kuidas reguleerida saetera kaldenurka?

Keerake lukustushoob (18) lahti, keerake käsiratas (14) soovitud nurgani (0° kuni 45°), seejärel pingutage hoob kinni.

Milline on maksimaalne lõikekõrgus 0° juures?

Töödeldava detaili maksimaalne kõrgus on 70 mm kaldenurga 0° korral.

Kuidas vahetada saetera?

Eemaldage seade vooluvõrgust, eemaldage kaitsekate ja killuhaarde, lukustage spindel hoovaga (47), keerake mutter (46) lahti polügoonvõtmega, eemaldage vana saetera ja paigaldage uus, järgides pöörlemissuunda. Kasutage kaitsekindaid.

Kas ma saan seda saagi kasutada alumiiniumi lõikamiseks?

Jah, tingimusel, et kasutate sobivat saetera ja töötate ilma laastu imemist kasutamata, et vältida tuleohtu.

Millised tarvikud on saega kaasas?

Kaasas on: paralleeljuhik (5), nurgajuhik (2), tõukur (12), killuhaarde (23), kaitsekate (3), võtmed (9,10), täiendav paralleeljuhik (40).

Kuidas puhastada lauasaagi?

Eemaldage seade vooluvõrgust, eemaldage laastud pintsli või suruõhuga. Puhastage regulaarselt ventilatsiooniavasid ja alumist kaitsekatet.

Kust leida varuosasid?

Varuosad on saadaval veebilehel www.bosch-pt.com või Bosch müügijärgse teeninduse kaudu.

Kas saag on varustatud pehmekäivitusega?

Jah, see on varustatud pehmekäivitusega müra vähendamiseks ja tõmbluste vältimiseks.

KASUTUSJUHEND GTS 635-216 Professional BOSCH

et Algupārane kasutusjuhend

Eesti...... Lehekülg 381

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge köigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lõöb sädemeid, mis võivad tolmu või aurud süüdata.
Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, vöib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
▶ Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega.
Kui Teie keha on maandatud, on elektrilöögi oht suurem.

382 | Eesti

• Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
• Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
  Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
  Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

▶ Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jöudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määr al, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  ▶ Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
  ▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
  Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded saepinkide kasutamisel

Kettakaitsega seotud hoiatused

▶ Kettakaitset ei tohi eemaldada. Kettakaitse peab olema töökorras ja õigesti paigaldatud. Kettakaitse,

mis logiseb, on viga saanud või ei tööta korralikult, tuleb parandada või asendada.

Lõigete tegemisel tuleb alati kasutada saeketta kettakaitset ja kiilnuga. Kettakaitse ja muud kaitsevahendid aitavad vältida vigastuste teket lõigete tegemisel, mille puhul lõikab saeketas tooriku täielikult läbi.
Pärast selliste lõigete tegemist, mis nõuavad kettakaitse ja/või kiilnoa eemaldamist (nt soonte freesimine), paigaldage kaitsesüsteem kohe tagasi. Kettakaitse ja kiilnuga aitavad vältida vigastusi.
▶ Enne kui lülitate sae sisse veenduge, et saeketas ei puutu vastu kettakaitset, kiilnuga ega löigatavat toorikut. Saeketta juhuslik kokkupuude nende detailidega vöib tekitada ohtliku olukorra.
Reguleerige kiilnuga vastavalt kasutusjuhendis toodud juhistele. Vale vahekauguse, asendi ja joondamise puhul ei pruugi kiilnuga tagasilöögi ohtu vähendada.
▶ Selleks et kiilnuga toimiks, peab see olema lõikejäljes. Kiilnoast ei ole kasu, kui lõigatav detail on kiilnoaga haardumiseks liiga kitsas (lõige on liiga lühike). Sellisel juhul ei hoia kiilnuga tagasilööki ära.
▶ Kasutage kiilnoaga sobivat saeketast. Selleks et kiilnuga korralikult toimiks, peab saeketta läbimõõt sobima vastava kiilnoaga, saeketas peab olema õhem kui kiilnuga ning saeketta lõikelaius peab olema suurem kui kiilnoa paksus.

Hoiatused lõigete tegemisel

▶ bHT: Ärge kunagi viige sõrmi ega käsi saeketta lähedusse ega lõikejoonele. Piisab vaid hetkest, mil teie tähelepanu on mujal, või väikesest libastumisest ja teie käsi läheb vastu saeketast, mis toob kaasa raske kehavigastuse.
Lükake lõigatavat toorikut vastu saeketast või lõiketera ainult põörlemissuunale vastupidises suunas. Kui lükkate lõigatavat toorikut vastu saeketast suunas, milles saeketas laua peal põörleb, võib juhtuda, et toorik ja teie käsi tömmatakse vastu saeketast.
- Ärge kunagi kasutage pikisaagimisel tooriku etteandmiseks nurgajuhikut ning nurgajuhikuga lõikamisel ärge kasutage paralleeljuhikut tooriku pikkuse piirajana. Suunates lõigatavat toorikut korraga nii paralleeljuhiku kui ka nurgajuhikuga suureneb võimalus, et saeketas kiilub kinni ja tekib tagasilõök.
Pikisaagimisel rakendage tooriku etteandmisel jõudu paralleeljuhiku ja lõikeketta vahelt. Kui juhiku ja lõikeketta vaheline kaugus on alla 150 mm, kasutage lükkepulka ja kui see kaugus on alla 50 mm, kasutage lükkeklotsi. Abivahendid tagavad, et et teie käsi jääb saekettast ohutusse kaugusse.
▶ Kasutage vaid tootja poolt tarnitud või antud juhiste järgi valmistatud lükkepulka. Lükkepulk tagab, et teie käsi jääb saekettast ohutusse kaugusse.

• Ärge kunagi kasutage kahjustada saanud või sisselõikega lükkepulka. Kahjustada saanud lükkepulk võib puruneda ja teie käsi satub vastu saeketast.
  Ärge tehke ühtegi lõiget vaba käega. Kasutage tooriku positsioneerimiseks ja suunamiseks alati paralleeljuhikut või nurgajuhikut. Vaba käega saagimine tähendab seda, et kasutate tooriku toetamiseks ja suunamiseks paralleeljuhiku või nurgajuhiku asemel oma käsi. Vaba käega saagimisel ei tule lõige sirge, saeketas võib kinni kiiluda ja tekkida tagasilöök.
• Ärge kunagi sirutage kätt ümber ega üle pöörleva saeketta. Kätt tooriku järele sirutades vöib teie käsi sattuda kogemata vastu liikuvat saeketast.
  Pikkade ja/või laiade toorikude saagimisel seadke saelaua taha ja/või külgedele täiendavad toed, mis hoiavad detaile rõhtsalt. Pikad ja/või laiad toorikud võivad üle laua ääre vajuta, mille tulemusel võib teil kaduda kontroll tooriku üle ning saeketas kiilub kinni ja tekib tagasilöök.
  ▶ Andke toorikut ette ühtlases tempos. Ärge painutage ega väänake toorikut. Kui detail kiilub kinni, lülitage saag viivitamatult välja, võtke vooluvõrgust välja ning eemaldage seejärel takistus. Kui saeketas kiilub toorikus kinni, võib tekkida tagasilöök või mootor võib seiskuda.
• Ärge eemaldage äralõigatud materjali tükke sae töötamise ajal. Materjal võib jääda kinni saeketta ja juhiku vahele või saeketta kaitsepiirde sisse ning teie sõrmed võivad sattuda vastu saeketast. Enne kui hakkate materjali eemaldama, lülitage saag välja ja oodake, kuni saeketas seiskub.
  Kui pikilõigatav detail on öhem kui 2 mm, kasutage töölaua pealispinnal täiendavat kaitsepiiret. Öhuke detail võib pikilõike juhiku alla kinni kiiluda ja põhjustada tagasilöögi.

Tagasilöök ja asjaomased ohutusnõuded

Tagasilöök on tooriku vastureaktsioon saeketta kinnikiilumisele, saetee valele joondumisele saeketta suhtes või tooriku kinnijäämisele saeketta ja paralleeljuhiku või muude fikseeritud saeosade vahele.

Tagasilöögi ajal juhtub sageli nii, et saeketta tagumine osa tõstab tooriku töötasapinnalt üles ja tõukab operaatori suunas.

Tagasilöök on elektrilise tööriista vale kasutamise tagajärg, mida saab ära hoida sobivate ettevaatusabinõude rakendamisega.

• Ärge kunagi seiske saeketta ühel joonel. Seiske alati saeketta sellel poolel, kus on paralleeljuhik. Tagasilögi puhul võib toorik paiskuda suurel kiirusel operaatori suunas, kes seisab saeketta ees või sellega samal joonel.
• Ärge mingil juhul kūünitage ennast saekettast üle või saeketta taha, et toorikut tömmata või seda toetada. Võite kogemata saektaga kokku puutuda või tagasilöök võib tömmata teie sõrmed vastu saeketast.

384|Eesti

• Ärge kunagi hoidke lõigatavast toorikust kinni ja ärge suruge seda vastu pöörlevat saeketast. Kui surute lõigatavat toorikut vastu saeketast, kiilub saeketas kinni ja tekib tagasilöök.
  ▶ Joondage juhik saekettaga paralleelseks. Valesti joondatud juhik surub tooriku vastu saeketast ja tekib tagasilöök.
  Mitteläbivate lõigete, näiteks valtside ja soonte tegemisel kasutage tooriku suunamiseks vastu töölauda vedrustatud juhikut. Vedrustatud juhik aitab toorikut tagasilöögi puhul kontrolli all hoida.
  Pikad paneelid toestage, et vältida ketta kinnikiilumise ja tagasilöögi ohtu. Suured detailid võivad omaenda raskuse all läbi painduda. Toed võib panna alla köikidele töötasapinnast üle ulatuvatele toorikutele.
  ▶ Olge eriti ettevaatlik väändunud, oksliku, deformeerunud toorikutega või nende toorikutega, millel puuduvad sirged servad ja mida tuleb juhtida nurkjuhiku või paralleeljuhikuga. Väändunud, okslikud ja deformeerunud toorikud on ebastabiilsed ning põhjustavad lõikejoone vale joondumist saeketta suhtes, saeketta kinnijäämist ja tagasilööki.
• Ärge kunagi lõigake mitut toorikut üheaegselt, ei vertikaalselt ega horisontaalselt. Saeketas võib ühte või mitmesse toorikusse kinni jääda ja tekib tagasilöök.
  Kui hakkate saagi uuesti käivitama, kui saeketas on toorikus, jälgige, et saeketas oleks lõikejoone keskel ja saehambad ei puutuks vastu toorikut. Kui saehambad jäävad sae käivitamisel materjalisse kinni, võib see tooriku laualt üles tõsta ja tekib tagasilöök.
  Hoidke löikekettad puhtad, teravad ja kontrollige, et hambad oleksid öige nurga all. Ärge kunagi kasutage deformeerunud saekettaid ega pragunenud või murdunud hammastega saekettaid. Teravad ja öige nurga all olevate hammastega saekettad vähendavad kinnijäämist, seiskumist ja tagasilööke.

Ohutusnõuded saepingiga töötamisel

Kui võtate välja töölaua siseplaadi, vahetate saeketast, reguleerite kiilnuga ja saeketta kaitsekatet või jätate sae järelevalveta, lülitage saepink välja ja ühendage toitejuhe lahti. Ettevaatusabinõud aitavad önnetusi vältida.
- Ärge jätke kunagi töötavat saepinki järelevalveta. Lülitage saag välja ja ärge lahkuge seadme juurest enne, kui see on täielikult seiskunud. Järelevalveta jäetud töötav saag kujutab endast suurt ohtu.
Paigutage saepink hästi valgustatud ja tasasele pinnale, kus teil on kindel jalgealune ja te saate hoida end tasakaalus. Saag tuleb paigaldada kohta, kus on tooriku käsitlemiseks piisavalt ruumi. Kitsad ja pimedad kohad ning ebatasased libedad põrandad põhjustavad önnetusi.
▶ Puhastage sae alust ja/või tolmukogujat korrapäraselt saepurust. Kogunenud saepuru on tuleohtlik ning võib ise süttida.

▶ Saepink peab kindlalt püsti püsima. Saepink, mis ei püsi kindlalt püsti, vöib liikuma hakata vöi ümber kukkuda.
Eemaldage enne saepingi sisselülitamist töölaualt tööriistad, puidujäätmed jne. Tähelepanu hajumine võitakerdumine võib olla ohtlik.
Kasutage kinnitusava läbimõõdule täpselt vastava suuruse ja kujuga (teemant- või ümar)kettaid. Vale võlliavaga saekettad põörlevad ekstsentriliselt ja selle tulemusel kaob sae üle kontroll.
- Ärge kunagi kasutage vigastatud või ebasobivaid saeketaste kinnitusvahendeid – äärikud, seibid, poldid ja mutrid. Kinnitusvahendid on spetsiaalselt teie sae jaoks välja töötatud, et saag töötaks ohutult ja optimaalselt.
- Ärge kunagi astuge saepingile ega kasutage seda astmelauana. Kui tööriist kukub ümber või puutute kogemata vastu saeketast, võite end tõsiselt vigastada.
Jälgige, et saeketas oleks paigaldatud nii, et see pöörleks öiges suunas. Ärge kasutage lauasael lihvkettaid, traatharju ega abrasiivseid kettaid.

Ebasobivate saeketaste või tarvikute kasutamine võib põhjustada tõsiseid kehavigastusi.

Täiendavad ohutusnõuded

▶ Saeketta paigaldamisel kandke kaitsekindaid. Esineb kehavigastuste oht.
- Ärge kasutage kiirlõiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda.
- Ärge kasutage elektrilist tööriista mitte kunagil ilma vaheplaadita. Vahetage vigane vaheplaat uue vastu. Ilma laitmatus korras vaheplaadita võite ennast saelehega vigastada.
▶ Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergemetallide tolm vöib süttida vöi plahvatada.
Valige töödeldava materjali jaoks sobiv saeketas.
Kasutage üksnes käesolevas kasutusjuhendis esitatud ja elektrilisele tööriistale märgitud andmetele vastavaid saekettaid, mida on vastavalt standardile EN 847-1 testitud ja asjaomaselt tähistatud.
- Kasutage üksnes elektrilise tööriista tootja poolt soovitatud saekettaid, mis on töödeldava materjali jaoks sobivad.
▶ Suunake toorik alati vastu pöörlevat saeketast. Vastasel korral tekib tagasilöögi oht, kui saeketas toorikus kinni kiildub.

Sümbolid

Järgnevad sümbolid võivad olla teie elektrilise tööriista kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil elektrilist tööriista käsitseda paremini ja ohutumalt.

Sümbolid ja nende tähendus

Kui elektriline tööriist töötab, ärge viige oma käsi saagimispiirkonda. Saeketta ga kokkupuute korral võite end vigastada.

Kandke kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist.

Kandke kaitseprille.

3601M42000

3 601 M42 030

3 601 M42 070

3 601 M42 040

3 601 M42 0B0

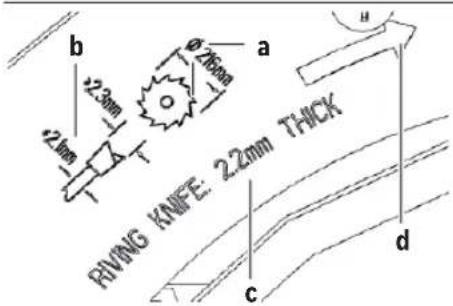

Pöörake tähelepanu saeketta möötmetele. Siseava läbimõöt peab tööriista spindliga lõtkuta sobima. Kui on vaja kasutada kahandusdetaile, siis veenduge, et kahandusdetaili möötmed sobiksid saeketta paksuse ja siseava läbimõõduga ning tööriista spindli läbimõõduga. Võimaluse korral kasutage saekettaga kaasas olevaid kahandusdetaile.

Saeketta läbimõõt peab vastama sümbolil toodud väärtusele.

a Saeketta läbimõõt võib olla maksimaalselt 216 mm.
b Saeketta vahetamisel jälgige, et lõikelaius ei oleks väiksem kui 2,3 mm ja põhiketta paksus ei oleks suurem kui

Sümbolid ja nende tähendus

2,1 mm. Vastasel juhul võib eralduskiil töödeldavasse detaili kinni jääda.

c Eralduskiilu (ingl RIVING KNIFE) paksus on 2,2 mm.

d Hammaste lõikesuund (saekettal oleva noole suund) peab vastama eralduskiilul oleva noole suunale.

Eralduskiilu paksus on 2,2 mm.

Töödeldava detaili maksimaalne võimalik kõrgus on 70 mm.

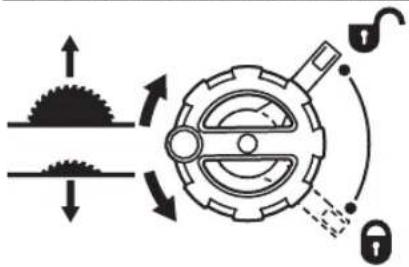

näitab vända pööramissuunda saeketta langetamiseks (transpordiasend) ja töstmiseks (tööasend).

parem pool:

näitab lukustushoova asendit saeketta fikseerimiseks ja vertikaalse kaldenurga seadmiseks (kallutatav saeketas).

	Kaitseklassiga II elektrilised tööriistad on tugevdatult või topelt isoleeritud.
CE	CE märgisega kinnitab tootja, et elektriline tööriist on vastavuses kehtivate ELi direktiividega.

Toote kirjeldus ja kasutusjuhend

Lugege läbi köik ohutussuunised ja juhised. Ohutussuuniste ja juhiste eiramine vöib kaasa tuua elektrilögi, tulekahju ja/vöi raskeid vigastusi.

Hoidke köik ohutussuunised ja juhised edasiseks kasutamiseks hoolikalt alles.

Nõuetekohane kasutamine

Elektriline tööriist on statsionaarse seadmena ette nähtud sirgete piki- ja ristlöigete tegemiseks kövas ja pehmes puidus ning laast- ja kiudplaatides. Sealjuures on vöimalikud horisontaalsed kaldenurgad -30° kuni +30° ning vertikaalsed kaldenurgad 0° kuni 45°.

Vastavate saeketaste kasutamisel on võimalik saagida alumiiniumprofiile ja plaste.

386 | Eesti

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Saeketta ja paralleeljuhiku vahelise kauguse skaala
(2) Nurgajuhik
(3) Kaitsekate
(4) Eralduskiil
(5) Paralleeljuhik
(6) Saelaua laiendus
(7) Nurgajuhiku hoiukoht
(8) Paigaldusavad
(9) Silmusvõti (24 mm; 23 mm)
(10) Sisekuuskantvõti (5 mm)
(11) Kaitsekatte hoidik
(12) Lükkepulk
(13) Saelaua laienduse kinnituspide
(14) Käsiratas
(15) Vänt saeketta tõstmiseks ja langetamiseks
(16) Sisse-/väljalüliti turvaklapp
(17) Vertikaalse 45° kaldenurga piirik
(18) Lukustushoob vertikaalsete kaldenurkade seadmiseks
(19) Vertikaalse kaldenurga skaala
(20) Vertikaalse 0° kaldenurga piirik
(21) Saepink
(22) Justeerimiskruvi paralleeljuhiku pingutusjõu reguleerimiseks
(23) Lauapanus
(24) Saeketas
(25) Juhtsoon paralleeljuhiku jaoks
(26) Kaablirull
(27) Kandesang
(28) Nurgajuhiku juhtsoon
(29) Tolmueemaldusadapter
(30) V-juhtsoon saelauas paralleeljuhiku jaoks
(31) Pöhjavõre
(32) Põhjavõre fikseerimiskruvi
(33) Eralduskiilu lukustushoob
(34) Eralduskiilu asendi fikseerimise tihvtid

(35) Lauapanuse fikseerimiskruvi
(36) Kaitsekatte lukustushoob
(37) Kaitsekatte juhtsörm
(38) Paralleeljuhiku kinnituspide
(39) Paralleeljuhiku V-juhtsoon
(40) Lisaparalleeljuhik
(41) Lisaparalleeljuhiku kinnitusdetailide komplekt
(42) Nurgajuhiku juhtsiin
(43) Saeketta alumine kate
(44) Saeketta alumise katte lapats
(45) Haardesüvend lauapanuse töstmiseks
(46) Kinnitusmutter
(47) Spindli lukustushoob
(48) Kinnitusäärik
(49) Tugiäärik
(50) Tööriista spindel
(51) Vertikaalse nurga väärtuse näidik
(52) Lukustuspide suvalise horisontaalse kaldenurga jaoks
(53) Nurgajuhiku nurganäidik
(54) Luup
(55) Saepingi kauguse näidik
(56) Sisselülitusnupp
(57) Vaateaken
(58) Ristpeakruvi 0° piiriku reguleerimiseks
(59) Vertikaalse nurga väärtuse näidiku kruvi
(60) Ristpeakruvi 45° piiriku reguleerimiseks
(61) Eesmised sisekuuskantpeakruvid (5 mm) saeketta paralleelsuse reguleerimiseks
(62) Tagumised sisekuuskantpeakruvid (5 mm) saeketta paralleelsuse reguleerimiseks
(63) Saepingi kauguse näidiku kruvi
(64) Sisekuuskantpeakruvid (5 mm) paralleeljuhiku paralleelsuse reguleerimiseks
(65) Paralleeljuhiku kauguse näidiku kruvi
(66) Justeerimiskruvid lauapanuse jaoks
(67) Lükkepulga hoiukoht
(68) Sisekuuskantvõtme hoiukoht
(69) Silmusvõtme hoiukoht

Tehnilised andmed

Ketassaepink GTS 635-216 GTS 635-216
Tootenumber	3 601 M42 000	3 601 M42 0B0
	3 601 M42 030
	3 601 M42 070
	3 601 M42 040

Ketassaepink GTS 635-216 GTS 635-216

Nimivõimsus W 1600 1600
Nimipinge V 220 - 240 220 - 240
Sagedus Hz 50/60 50/60
Tühikäigu-pöörlemiskiirus min	-1	5500 5500
Käivitusvoolu piiraja ● ●
Kaal EPTA-Procedure 01:2014 järgi kg 22 22
Kaitseklass		☐ / II / II ☐
Mõõtmed (koos eemaldatavate seadmeosadega)
Laius x sügavus x kõrgus mm 658 x 332 x 553 658 x 332 x 553

Sobivate saeketaste möötmed

Saeketta läbimõõt	mm	216	216
Saeketta paksus	mm	1,5 - 2,1	1,5 - 2,1
Min hamba paksus / hammaste räsamine	mm	2,3	2,3
Saeketta siseava läbimõõt	mm 30	25,4

Tooriku maksimaalsed mõõtmed: (vaadake „Tooriku maksimaalsed mõõtmed“, Lehekülg 391)

Andmed müra kohta

Müraemissiooni väärtused määratud vastavalt EN 62841-3-1.

Elektrilise tööriista ekvivalentne müratase tavaliselt: heliröhutase 94 dB(A); helivõimsustase 103 dB(A). Möötemääramatus K = 3 dB.

Kasutage kuulmiskaitsevahendeid!

Nendes juhistes toodud mürapäästu väärtus on möödetud standardse möötemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda.

Paigaldus

Vältige elektrilise tööriista soovimatut käivitamist. Paigaldamise ja köigi elektrilise tööriista juures tehtavate tööde ajal ei tohi vörgupistik olla ühendatud vooluvörku.

Tarnekomplekt

Kontrollige enne elektrilise tööriista kasutuselevõttu, kas tarnekomplekt sisaldab köiki allpool nimetatud osi:

• Ketassaepink paigaldatud saeketta (24) ja eralduskiiluga (4)

• Nurgajuhik (2)

• Paralleeljuhik (5)

• Lisaparalleeljuhik (40)
• Lisaparalleeljuhiku kinnitusdetailide komplekt (41) (2 kinnituskruvi, 2 alusseibi, 2 tiibmutrit)
• Kaitsekate (3)
• Sisekuuskantvõti (10)
• Silmusvõti (9) lapikkruvikeerajaotsakuga
• Lükkepulk (12)
• Lauapanus (23)

Märkus: kontrollige elektritööriistal võimalike kahjustuste puudumist.

Enne kui jätkate elektrilise tööriista kasutamist, kontrollige hoolikalt kaitsseseadiseid või kergelt kahjustatud osi, kas need on laitmatus ja nõuetekohases töökorras. Veenduge, et liikuvad osad töötavad veatult ega kiilu kinni ja et köik detailid on kahjustamata. Seadme laitmatu töö tagamiseks peavad köik seadme osad olema paigaldatud õigesti ja vastama köikidele nõuetele.

Kahjustatud kaitseseadised ja osad tuleb lasta remontida või asendada selleks volitatud remonditöökojas.

Üksikosade paigaldamine

• Vötke tarnekomplekti köik osad pakendist ettevaatlikult välja.
• Eemaldage seadme ja tarvikute küljest pakkematerjal.
• Keerake lukustuskruvid (32) silmusvõtme (9) kruvikeerajaotsakuga põöramissuunas "lukk lahti" lõpuni ja avage põhjavõre (31) (vt jn a).
  Eemaldage mootoriploki alt pakkematerjal.

Otse korpuse külge on kinnitatud järgmised seadmeosad: lükkepulk (12), silmusvõti (9), sisekuuskantvõti (10), paralleeljuhik (5), nurgajuhik (2),

tolmueemaldusadapter (29), lisaparalleeljuhik (40) koos kinnitusdetailide komplektiga (41), kaitsekate (3).

- Vajaduse korral võtke need hoidikutest ettevaatlikult välja.

388|Eesti

Kiilu positsioneerimine (vt jooniseid b1-b2)

Juhis: Vajadusel puhastage enne positsioneerimist köik paigaldatavad osad.

• Keerake vänta (15) pääripäeva lõpuni nii, et saeketas (24) asub saepingi kohal kõrgeimas asendis.
• Vabastage kinnitushoob (33).
• Lükake kiilu (4) kinnitushoova (33) suunas, kuni seda saab üles tömmata.
• Tömmake eralduskiil täiesti üles, et see asetseks täpselt saeketta keskpunkti kohal.
• Laske mölemal tihvtil (34) lukustuda kiilul olevates avades ja fikseerige kinnitushoob (33).

Lauapanuse paigaldamine (vt jn c)

• Asetage lauapanus (23) tööriistašahti eralduskiilule (4).
• Keerake lukustuskruvi (35) silmusvõtme (9) kruvikeerajaotsakuga pööramissuunas "lukk kinni".

Lauapanuse (23) esikülg peab olema saelauaga ühes pinnas või veidi madalamal, tagakülg saelauaga ühes pinnas või veidi kõrgemal (vaadake „Vaheplaadi taseme reguleerimine (vt joonist N)“, Lehekülg 393).

Kaitsekatte paigaldamine (vt jooniseid d1-d2)

Juhis: Paigaldage kaitsekate üksnes juhul, kui lõikekiil asub täpselt saeketta keskpunkti kohal kõrgeimas asendis (vt joonist b2). Ärge paigaldage kaitsekatet, kui lõikekiil asub madalaimas asendis (kiilu asend seadme tarnimisel ning soonte lõikamisel) (vt joonist b1).

• Vabastage lukustushoob (36) ja eemaldage kaitsekate (3) hoidikust (11).
• Hoidke ühe käega kaitsekatte metallrööbast (3) ja töstke teise käega lukustushooba (36) üles.
• Lükake juhtpoldid (37) tahapoole löikekiilul (4) olevasse soonde.
• Viige kaitsekate (3) alla, kuni kettakaitse (ülemine metallrööbas) on paralleelne saepingiga (21).
• Suruge lukustushoob (36) alla. Lukustushoob peab tuntavalt ja kuuldavalt lukustuma ning kaitsekate (3) peab olema tugevalt ja kindlalt paigaldatud.

- Kontrollige enne igat kasutust, et kaitsekate liiguks probleemideta. Ärge kasutage elektrilist tööriista, kui kaitsekate ei liigu vabalt ja kohe ei sulgu.

Paralleeljuhiku paigaldamine (vt joonist e)

Paralleeljuhikut (5) saab kinnitada saekettast paremale või vasakule.

• Vabastage lukustushoob (38) paralleeljuhikul (5). Sellega vabaneb V-soon (39).
• Asetage paralleeljuhik köigepealt V-soonega saepingi juhtsoonde (30). Seejärel seadke paralleeljuhik paika saepingi eesmises juhtsoones (25). Paralleeljuhikut saab nüüd nihutada mis tahes suunas.
• Paralleeljuhiku fikseerimiseks suruge kinnitushoob (38) alla.

Täiendava paralleeljuhiku paigaldamine (vt joonist f) Kitsaste toorikute ja vertikaalse kaldenurga saagimiseks tuleb täiendav paralleeljuhik (40) monteerida paralleeljuhiku (5) külge.

Täiendavat paralleeljuhikut saab vastavalt vajadusele monteerida paralleeljuhiku (5) vasakule või paremale poole. Kasutage monteerimiseks täiendava paralleeljuhiku kinnituskomplekti (41) (2 kinnituskruvi, 2 alusseibi, 2 liblikkruvi).

• Lükake kinnituskruvid läbi paralleeljuhiku (5) külgedel asuvate avade.
• Kruvipead on seejuures täiendava paralleeljuhiku juhikuks.
• Lükake täiendav paralleeljuhik (40) üle kinnituskruvide peade.
• Asetage alusseibid kinnituskruvidele ja pingutage kruvid liblikmutrite abil kinni.

Nurgajuhiku paigaldamine (vt jn g)

- Asetage nurgajuhiku (2) juhtsiin (42) saepingi ühte selleks möeldud juhtsoonde (28).

Statsionaarne või paindlik paigaldus

- Ohutu käsitsemise tagamiseks tuleb elektriline tööriist enne kasutamist paigaldada tasasele ja stabiilsele tööpinnale (nt tööpingile).

Paigaldamine tööpinnale (vt joonist h)

- Kinnitage elektriline tööriist sobiva keermesühenduse abil tööpinnale. Kasutage selleks avasid (8).

Paigaldus Boschi töölauale (vt joonist i)

Boschi töölauad (nt GTA 560) pakuvad tänu reguleeritava kõrgusega jalgadele elektrilisele tööriistale tuge igasugusel aluspinnal.

▶ Lugege köiki tööläuaga kaasas olevaid hoiatavaid juhiseid ja suuniseid. Hoiatavate juhiste ja suuniste eiramise tagajärjeks vöib olla elektrilöök, pöleng ja/vöi rasked vigastused.
▶ Enne elektrilise tööriista paigaldamist seadke töölaud korralikult üles. Laitmatu ülesseadmine on oluline kokkuvarisemisohu vältimiseks.
- Paigaldage elektriline tööriist töölauale transpordiasendis.

Tolmu/saepuru äratömme

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.

• Tagage töökohas hea ventilatsioon.
• Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
  Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
  Tolmu-/laastueemaldusava võib tolmu, laastude või töödeldava detaili tükkidega ummistuda.
• Lülitage seade välja ja eemaldage toitepistik pistikupesast.
• Oodake, kuni saeketas on täielikult seiskunud.
• Tehke kindlaks ummistumise põhjus ja kõrvaldage see.

▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.

Põlenguohu vältimiseks alumiiniumi saagimisel tühjendage alumine saekettakate ja ärge kasutage laastueemaldajaid.

Saeketta alumise katte puhastamine (vt jn j)

Töödeldavalt detaililt murdunud tükkide ja suuremate laastude eemaldamiseks saab saeketta alumise katte (43) avada.

• Lülitage elektriline tööriist välja ja eemaldage vörgupistik pistikupesast.
• Oodake, kuni saeketas on täielikult seiskunud.
• Keerake elektriline tööriist külili.
• Avage pôhjavōre (31) (vt jn a).
• Tömmake saeketta alumise katte lapatsid (44) veidi lahku ja pöörake saeketta alumine kate (43) lahti.
• Eemaldage murdunud tükid ja laastud.
• Pöörake saeketta alumine kate (43) kinni, kuni lapatsid (44) fikseeruvad.
• Sulgege pôhjavõre (31).
• Viige elektriline tööriist tööasendisse.

Tolmueemaldus välise seadmega (vt jn k)

- Ühendage sobiv tolmuimeja voolik kindlalt tolmueemaldusadapteriga (29).

Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima.

Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat.

Saeketta vahetamine (vt jn l1 - l4)

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Saeketta paigaldamisel kandke kaitsekindaid. Esineb kehavigastuste oht.
- Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigu-pöörlemiskiirusest.
▶ Kasutage üksnes käesolevas kasutusjuhendis esitatud ja elektrilisele tööriistale märgitud andmetele vastavaid saekettaid, mida on vastavalt standardile EN 847-1 testitud ja asjaomaselt tähistatud.

Kasutage ainult selle elektrilise tööriista tootja soovitatud saelehti, mis sobivad materjalile, mida soovite töödelda. Nii väldite saehambaotste ülekuumenemist ja töödeldava plasti sulamist.
- Ärge kasutage kiirlöiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda.

Saeketta eemaldamine

• Avage lukustushoob (36) ja tömmake kaitsekate (3) eraldukiilul (4) olevast soonest välja.
• Keerake lukustuskruvi (35) silmusvõtme (9) kruvikeerajaotsakuga põöramissuunas "lukk lahti" ja tõstke lauapanus (23) tööriistašahtist välja. Tõstmise lihtsustamiseks kasutage haardesüvendit (45).
• Keerake vänta (15) pääripäeva lõpuni nii, et saeketas (24) asub saepingi kohal kõrgeimas asendis.
• Keerake kinnitusmutrit (46) silmusvõtmega (9) ja tömmake samaaegselt spindli lukustushooba (47), kuni see fikseerub.
• Hoidke spindli lukustushooba tömmatult ja keerake kinnitusmutter vastupäeva maha.
• Vötke kinnitusäärik (48) ära.
• Eemaldage saeketas (24).

Saeketta paigaldamine

Vajaduse korral puhastage enne paigaldamist köik paigaldatavad detailid.

- Asetage uus saeketas tugiäärikule (49) tööriista spindlil (50).

Juhis: Ärge kasutage liiga väikest saeketast. Saeketta ja lõikekiilu vaheline kaugus võib olla maksimaalseltt 3-8 mm.

▶ Paigaldamisel veenduge, et hammaste lõikesuund (noole suund saekettal) vastab eralduskiilul oleva noole suunale!

- Keerake kinnitusmutrit (46) silmusvõtmega (9) ja tömmake samaaegselt spindli lukustushooba (47), kuni see fikseerub.

- Pingutage kinnitusmutter päripäeva.

- Asetage lauapanus (23) eralduskiilule (4) tööriistašahtis. Keerake lukustuskruvi (35) silmusvõtme (9) kruvikeerajaotsakuga pööramissuunas "lukk kinni".

- Paigaldage uuesti kaitsekate (3) (vaadake „Kaitsekatte paigaldamine (vt jooniseid d1-d2)“, Lehekülg 388).

Kasutamine

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.

Saeketta transpordi- ja tööasend

Transpordiasend

- Eemaldage kaitsekate (3), eemaldage lauapanus (23) ja seadke eralduskiil (4) köige alumisse asendisse. Pange lauapanus (23) tagasi oma kohale.

390 | Eesti

• Keerake vänta (15) vastupäeva, kuni saeketta hambad (24) on saelaua (21) all.
• Lükake saelaua laiendus (6) lõpuni sisse. Suruge kinnituspide (13) alla. Nüüd on saelaua laiendus fikseeritud.

Tööasend

- Seadke lõikekiil (4) kõige ülemises asendis täpselt saeketta keskpunkti, asetage vaheplaat (23) kohale ja monteerige kaitsekate (3).

- Keerake vänta (15) pääripäeva, kuni saeketta ülemised hambad (24) on tooriku kohal umbes 3–6 mm kõrgusel.

Saepingi suurendamine

Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada.

Saepingilaiendus (vt jn A)

Saepingilaiendus (6) laiendab saepinki (21) paremal pool.

- Tömmake saepingilaienduse kinnituspide (13) lõpuni üles.

- Tömmake saepingilaiendus (6) soovitud pikkusele välja.

- Vajutage kinnituspide (13) alla. Nüüd on saepingilaiendus fikseeritud.

Horisontaalse ja vertikaalse kaldenurga seadmine

Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada.

Vertikaalse kaldenurga seadmine (saeketas) (vt joonist B)

Vertikaalset kaldenurka saab seada vahemikus 0° kuni 45°.

- Keerake lukustushooba (18) vastupäeva.

Juhis: Lukustushoova täielikul vabastamisel vajub saeketas raskusjõu mõjul asendisse, mis vastab ligikaudu 30°.

- Tömmake või suruge käsiratast (14) seni, kuni nurganäidik (51) näitab soovitud vertikaalset kaldenurka.

- Hoidke käsiratast selles asendis ja fikseerige hoob (18).

Standardnurkade 0° ja 45° kiireks ja täpseks seadmiseks on ette nähtud tehases väljareguleeritud juhikud ((20), (17)).

Horisontaalsete kaldenurkade seadmine (nurgajuhik) (vt jn C)

Suunis: kasutage kitsendavateks lõigeteks (pikad kiilud) ettenähtud seadiseid.

Horisontaalset kaldenurka saab seada vahemikus 30° (vasakul) kuni 30° (paremal).

- Vabastage lukustuspide (52), kui see on fikseeritud.

- Keerake nurgajuhikut, kuni nurganäidik (53) näitab soovitud kaldenurka.

- Fikseerige uuesti lukustuspide (52).

Paralleeljuhiku reguleerimine

Paralleeljuhikut (5) saab asetada saekettast vasakule (must skaala) või paremale (hõbedane skaala). Märgistus luubil (54) näitab paralleeljuhiku ja saeketta vahel skaalal (1) väljareguleeritud kaugust.

Seadke paralleeljuhik saeketta soovitud küljele (vaadake „Paralleeljuhiku paigaldamine (vt joonist e)“, Lehekülg 388).

Paralleeljuhiku seadmine väljatõmbamata saepingi puhul

- Vabastage lukustushoob (38) paralleeljuhikul (5). Lükake paralleeljuhikut seni, kuni märgistus luubil (54) näitab soovitud vahekaugust saekettani. Väljatömbamata saepingi puhul kehtib höbedase skaala (1) alumine kiri.

- Fikseerimiseks suruge kinnitushoob (38) alla.

Paralleeljuhiku seadmine väljatömmatud saepingil (vt joonist D)

- Asetage paralleeljuhik saekettast paremale. Lükake paralleeljuhikut seni, kuni märgistus luubil (54) näitab alumisel skaalal 29 cm. Fikseerimiseks suruge kinnitushoob (38) uuesti alla.

- Tömmake laienduse pingutushoob (13) täiesti üles.

- Tömmake saepingi laiendus (6) välja, kuni vahemaa näidik (55) näitab ülemisel skaalal soovitud vahekaugust saekettani.

- Suruge lukustushoob (13) alla. Sellega on saepingi laiendus fikseeritud.

Täiendava paralleeljuhiku seadmine (vt joonist E)

Kitsaste toorikute ja vertikaalse kaldenurga saagimiseks tuleb täiendav paralleeljuhik (40) monteerida paralleeljuhiku (5) külge.

Täiendavat paralleeljuhikut saab vastavalt vajadusele monteerida paralleeljuhiku (5) vasakule või paremale poole.

Toorikud võivad saagimisel paralleeljuhiku ja saeketta vahele kinni kiilduda, üleskerkiv saeketas võib need kaasa haarata ja minema paisata.

Seetõttu seadke täiendav paralleeljuhik nii, et selle ots jääks saeketta eesmise hamba ja lõikekiilu esiserva vahele.

- Selleks keerake lahti köik täiendava paralleeljuhiku kinnituskomplekti (41) liblikkruvid ja nihutage täiendavat paralleeljuhikut nii, et kinnitamiseks kasutatakse üksnes kahte eesmist kruvi.

- Pingutage liblikkruvid uuesti kinni.

Eralduskiilu seadmine (vt jn F)

Eralduskiil (4) takistab saeketta (24) kinnikiilumist lõikepilus. Vastasel korral on tagasilöögi oht, kui saeketas haakub töödeldava detailiga.

Veenduge seepärast alati, et eralduskiil on korrektselt seatud:

- Saeketta ja eralduskiilu radiaalpilu võib olla maksimaalselt 5 mm.

• Eralduskiilu paksus peab olema väiksem kui lõikelaius ja suurem kui põhilõikeketta paksus.
• Eralduskiil peab olema alati saekettaga ühel joonel.
• Tavaliste lõigete korral peab eralduskiil olema alati kõrgeimas võimalikus asendis.

Eralduskiilu kõrguse seadmine

Soonte saagimiseks peate seadma lõikekiilu kõrgust.

• Kasutage elektrilist tööriista soonte või valtside lõikamiseks vaid sobiva kaitseseadisega (nt tunnelkaitsekate, survekamm).
• Avage lukustushoob (36) ja tömmake kaitsekate (3) eralduskiilul (4) olevast soonest välja. Kaitsekatte kaitsmiseks kahjustuste eest hoidke seda korpusel olevas sellekohases hoiukohas (11) (vt ka jn 02).
• Pöörake vänta (15) päripäeva kuni lõpuni, nii et saeketas (24) on saelaua kohal köige ülemises asendis.
• Vabastage lukustushoob (33).
• Tömmake eralduskiil tihvtidelt (34) (tömmake lukustushooba (33) natuke väljapoole) maha ja lükake eralduskiil (4) löpuni alla.
• Laske mölemal tihvtil (34) lukustuda kiilul olevates ülemistes avades ja fikseerige lukustushoob (33).

Kasutuselevõtt

Pöörake tähelepanu vörgupingele! Vooluallika pinge peab vastama elektrilise tööriista tüübisildil märgitud pingele.

Sisselülitamine (vt jn G1)

- Kasutuselevõtuks vajutage rohelist sisselülitusnuppu (56).

Väljalülitamine (vt joonist G2)

- Vajutage turvaklapile (16).

Voolukatkestus

Lüliti (sisse/välja) on nn nullpingelüliti, mis hoiab ära seadme taaskäivitumise pärast voolukatkestust (nt toitepistiku väljatömbamine töötamise ajal).

Elektrilise tööriista sisselülitamiseks voolukatkestuse järel peate uuesti vajutama rohelisele sisselülitamisnupule (56).

Loata kasutamise kaitse (vt jn G3)

Kaitseks loata kasutamise eest võite sisse-väljalūliti turvaklapi (16) tabalukuga lukustada.

- Lükake vaateaken (57) lõpuni üles ja suruge kergelt turvaklappi.

- Ühendage vaateakna aas ja sisse-/väljalüliti alusplaadi aas tabalukuga.

Tööjuhised

Üldised saagimisjuhised

▶ Veenduge enne iga lõike tegemist, et saeketas ei puutuks kordagi kokku piirikute ega seadme teiste osadega.

- Kasutage elektrilist tööriista soonte või valtside löikamiseks vaid sobiva kaitsseseadisega (nt tunnelkaitsekate, survekamm). - Ärge kasutage elektrilist tööriista pilude löikamiseks (toorikus löpetatud soon).

Kaitske saeketast kukkumise ja löökide eest. Ärge avaldage saekettale külgsuunalist survet.

Et vältida tooriku kinnikiildumist, peab lõikekiil olema saekettaga ühel joonel.

Ärge töödelge köverdunud toorikuid. Töödeldava detaili serv peab olema alati sirge, et seda saaks asetada vastu paralleeljuhikut.

Hoidke lükkamispulka alati seadme juures.

Kasutaja asend (vt joonist H)

- Ärge kunagi seiske saekettaga ühel joonel. Seiske alati saeketta sellel poolel, kus on paralleeljuhik.

Tagasilöögi puhul võib toorik paiskuda suurel kiirusel operaatori suunas, kes seisab saeketta ees või sellega samal joonel.

- Hoidke käsi, sörmi ja käsivarsi pöörlevast saekettast eemal.

Selleks pidage kinni järgmistest juhistest:

- Hoidke töödeldavat detaili tugevasti kahe käega ja suruge see vastu saelauda.

- Kasutage kitsaste detailide ja vertikaalse kaldenurga saagimiseks alati kaasasolevat lükkepulka (12) ja täiendavat paralleeljuhikut (40).

Tooriku maksimaalsed möötmed

Vertikaalne kaldenurk Tooriku max kõrgus [mm]
0°	70
45°	50

Saagimine

Sirglõigete tegemine

• Seadke paralleeljuhik (5) soovitud lõikelaiusele (vaadake „Paralleeljuhiku reguleerimine“, Lehekülg 390).
• Asetage töödeldav detail saelauale kaitsekatte (3) ette.
• Töstke või langetage saeketast vändaga (15) nii palju, et ülemised saehambad (24) on töödeldava detaili pinnast umbes 3–6 mm kõrgemal.
• Lülitage elektriline tööriist sisse.
• Saagige töödeldav detail ühtlase ettenihkega läbi. Kui kasutate liiga suurt survet, võivad saeketta hambatipud üle kuumeneda ja töödeldavat detaili kahjustada.
  – Lülitage elektriline tööriist välja ja oodake, kuni saeketas on täielikult seiskunud.

Vertikaalsete kaldenurkade saagimine

• Seadke soovitud vertikaalne kaldenurk. Vasakule kallutatud saeketta korral peab juhik olema saekettast paremal.
• Järgige töösammusid vastavalt: (vaadake „Sirglöigete tegemine“, Lehekülg 391)

392 | Eesti

Horisontaalse kaldenurga saagimine (vt jn I)

• Seadke nurgajuhikul (2) soovitud horisontaalne kaldenurk.
• Toetage töödeldav detail nurgajuhikule (2).
• Töstke või langetage saeketast vändaga (15) sedavõrd, et ülemised saehambad on u 5 mm töödeldava detaili pinnast kõrgemal.
• Lülitage elektriline tööriist sisse.
• Suruge töödeldav detail ühe käega vastu nurgajuhikut ja lükake teise käega lukustuspidet (52) aeglaselt juhtsoones (28) ettepoole.
• Lülitage elektriline tööriist välja ja oodake, kuni saeketas on täielikult seiskunud.

Põhiseadete kontrollimine ja muutmine

Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada.

Selleks on vaja kogemusi ja vastavaid eritööriistu.

Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt.

Standardkaldenurkade seadmine 0°/45° (vertikaalne)

• Viige elektriline tööriist tööasendisse.
• Seadke saeketta vertikaalne kaldenurk 0°.
• Eemaldage kaitsekate (3).

Kontrollimine (vt jn J1)

• Eemaldage lauapanus (23) (vaadake „Lauapanuse paigaldamine (vt jn c)“, Lehekülg 388).
• Seadke nurkkaliiber väärtusele 90° ja asetage saelauale (21).

Nurkkaliibri haar peab saekettaga (24) täies pikkuses ühtima.

Seadmine (vt jn J2)

• Vabastage kruvi (58). Nüüd saab O°-juhikut (20) nihutada.
• Vabastage lukustushoob (18).
• Lükake käsiratas (14) vastu 0°-piirikut, kuni nurkkaliibri haar on saekettaga täies pikkuses ühel joonel.
• Hoidke käsiratast selles asendis ja fikseerige uuesti lukustushoob (18).
• Pingutage uuesti kruvi (58).
• Paigaldage uuesti lauapanus (23) (vaadake „Lauapanuse paigaldamine (vt jn c)“, Lehekülg 388).
  Kui nurganäidik (51) ei ole seadmise järel skaala (19) 0°-märgistuse kohal, keerake kruvi (59) tavalise ristpeakruvikeerajaga lahti ja seadke nurganäidik 0°-märgistusele.

Korrake ülalnimetatud töökäike vertikaalse kaldenurga 45° seadmiseks (kruvi (60)vabastamine; 45°-juhiku nihutamine (17)). Kaldenurga näidikut (51) ei tohi sealjuures uuesti nihutada.

Saeketta paralleelsus nurgajuhiku juhtsoontega (vt joonist K)

- Viige elektriline tööriist tööasendisse.

• Eemaldage kaitsekate (3).
• Märgistage pliiatsiga esimene vasak saehammas, mida on näha taga vaheplaadi kohal.
• Seadke nurgamõõdik väärtusele 90° ja asetage see juhtsoone (28) servale.
• Nihutage nurgamõõdiku haara seni, kuni see puudutab tähistatud saehammast, ning tehke kindlaks saeketta ja juhtsoone vaheline kaugus.
• Keerake saeketast seni, kuni märgistatud hammas on ees vaheplaadi kohal.
• Nihutage nurgakaliibrit piki juhtsoont kuni märgistatud saehambani.
• Möötke saeketta ja juhtsoone vaheline kaugus uuesti ära.
  Mõlemad mõõtetulemused peavad olema identsed.

Kontrollimine

Seadmine

• Vabastage sisekuuskantkruvid (61) ees saeketta all ja sisekuuskantkruvid (62) taga saeketta all kaasasoleva sisekuuskantvõtmega (10).
• Liigutage saeketast ettevaatlikult, kuni see on juhtsoonega (28) paralleelne.
• Keerake kõik kruvid (61) ja (62) uuesti kinni.

Vahemaa näidiku seadmine (vt joonist L)

• Asetage paralleeljuhik saekettast paremale. Nihutage paralleeljuhikut, kuni tähistus luubis (54) näitab alumisel skaalal 29 cm. Fikseerimiseks suruge kinnitushoob (38) jälle alla.
• Tõmmake kinnitushoob (13) täiesti üles ja tömmake saepingi laiendus (6) lõpuni välja.

Kontrollimine

Vahemaa näidiku (55) näit ülemisel skaalal (1) peab olema samasugune nagu märgistus luubil (54) alumisel skaalal (1).

Seadmine

• Tõmmake saepingi laiendus (6) lõpuni välja.
• Vabastage kruvi (63) ristpeakruvikeerajaga laht ja rihtige vahemaa näidik (55) välja piki 29-cm-tähistust ülemisel skaalal (1).

Paralleeljuhiku paralleelsuse seadmine (vt jn M)

• Viige elektriline tööriist tööasendisse.
• Eemaldage kaitsekate (3).
• Vabastage paralleeljuhiku kinnituspide (38) ja lükake seda seni, kuni see puudutab saeketast.

Kontrollimine

Paralleeljuhik (5) peab saeketast kogu pikkuses puudutama.

Seadmine

• Vabastage kõik sisekuuskantkruvid (64) kaasasoleva sisekuuskantvõtmega (10).
• Liigutage ettevaatlikult paralleeljuhikut (5), kuni see puudutab kogu pikkuses saeketast.
• Hoidke paralleeljuhikut selles asendis ja vajutage pingutushoob (38) uuesti alla.
• Keerake kõik kuuskantkruvid (64) uuesti kinni.

Paralleeljuhiku pingutusjõu reguleerimine

Paralleeljuhiku (5) pingutusjõud võib pärast sagedast kasutamist järgi anda.

- Pingutage justeerimiskruvi (22) nii kaua, kuni paralleeljuhiku saab jälle tugevalt kinnitada saepingile.

Paralleeljuhiku luubi seadmine (vt joonist M)

- Viige elektriline tööriist tööasendisse.

- Eemaldage kaitsekate (3).

- Nihutage paralleeljuhikut (5) paremalt, kuni see puudutab saeketast.

Kontrollimine

Luubi (54) markeering peab olema ühel joonel 0-mm-tähistusega skaalal (1).

Seadmine

- Keerake kruvi (65) ristpeakruvikeerajaga lahti ja rihtige markeering piki 0-mm-märki välja.

Vaheplaadi taseme reguleerimine (vt joonist N)

Kontrollimine

Vaheplaadi (23) esikülg peab olema saepingiga ühetasa või saepingist pisut madalamal, tagakülg peab olema saepingiga ühetasa või saepingist pisut kõrgemal.

Seadmine

- Seadke silmusvõtme kruvikeerajaotsakuga (9) justeerimiskruvide (66) õige tase.

Hoiustamine ja transport (vt jooniseid 01 - 02)

Seadme osade hoidmine

Kasutusväliseks ajaks saab teatud seadme osad kinnitada elektrilisele tööriistale.

- Eemaldage lisaparalleeljuhik (40) paralleeljuhikust (5).

- Pange köik lahtised seadme osad nende hoiukohtadesse korpusel (vt järgmist tabelit).

Seadme osa Hoiukoht

Paralleeltugi (5)

pöörake ringi, riputage alt juhtsiinidele ja fikseerige kinnituspidemega (38)

Lükkepulk (12) asetage hoiukohta (67)

Kaitsekate (3) riputage hoiukoha (11)

väljalõikesse ja kinnitage

lukustushoovaga (36)

Sisekuuskantvõti (10) asetage hoiukohta (68)

Silmusvõti (9) asetage hoiukohta (69)

Nurgajuhik (2) asetage hoiukohta (7)

Lisaparalleeljuhik (40) Lükake soonde paralleelhoidiku (5) taga ja kinnitage tiibkruvidega

Seadme kandmine

Enne elektrilise tööriista transportimist peate tegema järgmist:

- Viige elektriline tööriist transpordiasendisse (vaadake „Transpordiasend“, Lehekülg 389).

- Eemaldage köik lisavarustuse osad, mis ei ole elektrilisele tööriistale püsivalt kinnitatud.

Transpordiks asetage kasutamata saekettad võimaluse korral suletud mahutisse.

• Lükake saepingi laiendus (6) lõpuni sisse ja suruge lukustuspide (13) fikseerimiseks alla.
• Kerige elektrijuhe kaablihoidjale (26).
• Kasutage masina töstmiseks ja transportimiseks kandekäepidemeid (27).
  Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid, ärge mitte kunagi haarake kaitseseadistest.

Hooldus ja teenindus

Hooldus ja puhastamine

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.

Puhastamine

▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Iga kord pärast töö löppu eemaldage tolm ja saepuru suruõhu või pintsli abil.

Meetmed müra vähendamiseks

Tootja võetud meetmed:

• Sujuvkäivitus
• müra vähendamiseks väljatöötatud saeketas
  Kasutaja võetavad meetmed:
  – paigaldamine stabiilsele tööpinnale, mis vähendab vibratsiooni
• mürasummutavate saeketaste kasutamine
• saeketta ja elektrilise tööriista korrapärane puhastamine

Lisavarustus

	Tootenumber
Nurgajuhik 1 609 B04 510
Lükkepulk 1 609 B06 410
Kaitsekate 1 609 B04 542
Paralleeljuhik 1 609 B04 590
Töölaud GTA 560 3 601 M22 700
Optiline Wood järgmistele tüüpidele:3 601 M42 000/... 030/... 070
Saeketas 216 x 30 mm, 22 hammast 2 608 838 410
Saeketas 216 x 30 mm, 34 hammast 2 608 838 409
Saeketas 216 x 30 mm, 54 hammast 2 608 838 411
Multi Material järgmistele tüüpidele:3 601 M42 040
Saeketas 216 x 30 mm, 22 hammast216 x 25,4 mm kahandusröngaga	2 608 644 569

Tootenumber

Expert Wood järgmistele tüüpidele: 3 601 M42 0B0

Saeketas 216 x 25,4 mm, 60 hammast

2 608 642 995

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Latviešu

Drošības noteikumi
