Zīmols	Bosch
Modelis	GTS 635-216 Professional
Produkta veids	Stacionārā galda ripzāģis
Nominālā patērētā jauda	1600 W
Nominālais spriegums	220-240 V
Frekvence	50/60 Hz
Tukšgaitas apgriezieni	5500 apgr./min
Svars	22 kg
Izmēri (G x D x A)	658 x 332 x 553 mm
Asmens diametrs	216 mm
Asmens urbums	30 mm (vai 25,4 mm atkarībā no versijas)
Maksimālais gabala augstums (0°)	70 mm
Maksimālais gabala augstums (45°)	50 mm
Slīpuma leņķis	0° līdz 45°
Griešanas leņķis (horizontāls)	-30° līdz +30°
Aizsardzības klase	II (dubultā izolācija)
Pamatfunkcijas	Garengriezumi, šķērsgriezumi, slīpie griezumi, leņķgriezumi
Drošības aprīkojums	Aizsargpārsegs, šķēršķērsnis, šķembu aizsargs, motora bremze, mīkststarte
Piegādātie piederumi	Paralēlais atduris, leņķa atduris, stūmējs, atslēgas, aizsargpārsegs
Apkope un tīrīšana	Atvienojiet pirms tīrīšanas, izmantojiet saspiestu gaisu vai otu
Pēcpārdošanas serviss	Bosch serviss, rezerves daļas pieejamas tiešsaistē

Bieži uzdotie jautājumi - GTS 635-216 Professional BOSCH

Kāda ir Bosch GTS 635-216 Professional galda ripzāģa jauda?

Nominālā patērētā jauda ir 1600 W.

Kāds ir maksimālais saderīgais asmens diametrs?

Asmens diametram jābūt 216 mm.

Kā noregulēt asmens slīpuma leņķi?

Atskrūvējiet bloķēšanas sviru (18), pagrieziet roku ratu (14) līdz vēlamajam leņķim (0° līdz 45°), pēc tam atkal pievelciet sviru.

Kāds ir maksimālais griešanas augstums 0° leņķī?

Maksimālais gabala augstums ir 70 mm pie 0° slīpuma.

Kā nomainīt zāģa asmeni?

Atvienojiet instrumentu, noņemiet aizsargpārsegu un šķembu aizsargu, bloķējiet vārpstu ar sviru (47), atskrūvējiet uzgriezni (46) ar sešstūra atslēgu, izņemiet veco asmeni un uzstādiet jauno, ievērojot griešanās virzienu. Izmantojiet aizsargcimdus.

Vai es varu izmantot šo zāģi alumīnija griešanai?

Jā, ar nosacījumu, ka tiek izmantots piemērots asmens un tiek strādāts bez skaidu nosūkšanas, lai izvairītos no ugunsgrēka riska.

Kādi piederumi tiek piegādāti kopā ar zāģi?

Tiek piegādāti: paralēlais atduris (5), leņķa atduris (2), stūmējs (12), šķembu aizsargs (23), aizsargpārsegs (3), atslēgas (9,10), papildu paralēlais atduris (40).

Kā tīrīt ripzāģi?

Atvienojiet instrumentu, noņemiet skaidas ar otu vai saspiestu gaisu. Regulāri tīriet ventilācijas spraugas un apakšējo asmens pārsegu.

Kur atrast rezerves daļas?

Rezerves daļas ir pieejamas vietnē www.bosch-pt.com vai caur Bosch pēcpārdošanas servisu.

Vai zāģim ir mīkststarte?

Jā, tas ir aprīkots ar mīkststarti, lai samazinātu trokšņa līmeni un novērstu raustīšanos.

LIETOŠANAS INSTRUKCIJA GTS 635-216 Professional BOSCH

Iv Instrukcijas originalvalodā

It Originali instrukcija

ko사용설명서원본

Latviešu .... Lappuse 394

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par

cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jüsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.
▶ Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, ne|aujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jäbüt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
Nepielaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņa ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos ľaus samazināt savainošanās risku.

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rikus vai atslėgas. Regulējošais riks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustigajās daļās, var radīt savainojumu.

▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.

▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.

Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.

▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.

▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.

Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams.

Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.

Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ἡemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi galda zāgiem

Sekojiet, lai aizsargpärsegi atrastos tiem paredzëtajä vietä. Aizsargpärsegiem jäbüt darba kärtibä un vajadzigä veidä nostiprinätiem. Valigi iestiprinäts, bojäts, vai nepareizi funkcionëjošs aizsargpärsegs ir järemontë vai jänomaina.
Veicot caurzāgēšanu, vienmēr lietojiet zāga asmens aizsargpārsegu, škēlējnazi un ierici aizsardzībai pret atsitienu. Caurzāgēšanas laikā, kad zāga asmens pilnīgi iziet caur apstrādājamo priekšmetu, aizsargpārsegs un citas aizsardzības ierīces palīdz samazināt savainošanās risku.
▶ Pēc zāgēšanas operācijām (piemēram, pēc gropju veidošanas), kuru laikā jānoņem aizsargpārsegs un/ vai škēlējnazis, nekavējoties nostipriniet vietā

nonemtās aizsargierīces. Aizsargpārsegs un škēlējnazis palīdz samazināt savainošanās risku.

Pirms instrumenta ieslėgšanas pārliecinieties, ka zāga asmens neskar asmens aizsargpārsegu vai škėlējnazi un nepieskaras apstrādājamajam priekšmetam. Minēto elementu nejauša saskaršanās ar zāga asmeni var radīt bīstamu situāciju.
leregulējiet škēlējnaža stāvokli, kā norādīts rokasgrāmatā sniegtajā instrukcijā. Nepareizs škēlējnaža novietojums un izlīdzinājums var samazināt tā darbības efektivitāti, novēršot atsitienu.
Lai škėlėjnazis darbotos, tam jāsaskaras ar zāgējamo priekšmetu. Škėlėjnaža darbība nav efektīva, ja apstrādājamais priekšmets ir pārāk išs, lai škėlėjnazis ar to varētu saskarties. Šādos apstākļos škėlėjnazis nevar novērst atsitienu.
Kopā ar škēlējnazi lietojiet vajadzīgā tipa zāga asmeni. Lai škēlējnazis pareizi funkcionētu, zāga asmens diametram jāatbilst izmantojamajam škēlējnazim, zāga asmens plātnes biezumam jābūt mazākam par škēlējnaža biezumu bet zāga asmens veidojamā zāgējuma platumam jābūt lielākam par škēlējnaža biezumu.

Ar zāgēšanas procesu saistītie brīdinājumi

▶ b. STAMI! Nekad neturiet pirkstus un rokas zāga asmens tuvumā vai uz taisnes, kas sakrit ar zāga asmens plakni. Neuzmanigas kustības vai izslidēšanas dēļ Jūsu rokas var pārvietoties zāga asmens virzienā, radot nopietnu savainojumu.
Pārvietojiet apstrādājamo priekšmetu zāga asmens virzienā tikai pretēji rotācijas virzienam. Ja apstrādājamā priekšmeta pārvietošanas virziens sakrīt ar zāga asmens rotācijas virzienu virs zāgēšanas galda, apstrādājamais priekšmets kopā ar Jūsu roku var tikt vilkts zāga asmens virzienā.
▶ Veicot garenzāgēšanu, nekad nelietojiet lenka vadotni apstrādājamā priekšmeta vadišanai, bet, veicot šķerszāgēšanu un izmantojot lenka vadotni, nekad nelietojiet paralēlo vadotni kā garuma atduri. Vienlaicīgi vadot apstrādājamo priekšmetu ar paralēlās vadotnes un lenka vadotnes palīdzību, pieaug zāga asmens iestrēgšanas un atsitiena veidošanās varbūtība.
Veicot garenzāgēšanu, vienmēr pielieciet apstrādājamajam priekšmetam virzošo spēku starp vadotni un zāga asmeni. Ja attālums starp vadotni un zāga asmeni ir mazāks par 150 mm, lietojiet apstrādājamā priekšmeta virzišanai bīdstieni, taču, ja šis attālums ir mazāks par 50 mm, lietojiet apstrādājamā priekšmeta virzišanai bīdbloku. Minētās palīgierīces Įaus ieturēt drošu attālumu starp Jūsu rokām un zāga asmeni.
Lietojiet vienīgi ražotāja piegādātu vai pēc ražotāja norādījumiem izgatavotu bīdstieni. Šāds bīdstienis Įaus ieturēt drošu attālumu starp Jūsu rokām un zāga asmeni.
▶ Nekad nelietojiet aizzägëtu vai citādā veidā bojātu bīdstieni. Bojāts bīdstienis var salūzt, izraisot Jūsu roku pārvietošanos zāga asmens virzienā.

▶ Neveiciet nevienu darbību "ar brīvu roku". Vienmēr izmantojiet apstrādājamā priekšmeta pozicionēšanai un vadīšanai paralēlo vai lenka vadotni. "Ar brīvu roku" nozimē, ka apstrādājamā priekšmeta atbalstišanai vai vadīšanai paralēlās vai lenka vadotnes vietā tiek izmantotas Jūsu rokas. Zāgējot ar brīvu roku, apstrādājamais priekšmets var novirzīties, izraisot zāga asmens iestrēgšanu vai atsitienu.
Nekad nesniedzieties apkārt rotējošam zāga asmenim vai pāri tam. Sniedzoties pēc apstrādājamā priekšmeta, rokas var nejauši saskarties ar rotējošo zāga asmeni.
Lai panāktu stabilu izlidzinājumu gariem vai platiem priekšmetiem, nodrošiniet tiem papildu atbalstu zāgēšanas galda mugurpusē un/vai sānos. Gari vai plati apstrādājamie priekšmeti tiecas svērties pāri zāgēšanas galda malai, izraisot kontroles zaudēšanu pār instrumentu, zāga asmens iestrēgšanu un atsitienu.
Virziet apstrādājamo priekšmetu vienmērīgi. Nesalieciet vai nesavērpiet apstrādājamo priekšmetu. Ja zāga asmens iestrēgst, nekavējoties izslēdziet instrumentu, atvienojiet to no elektrotikla un izbrīvējiet iestrēgušo asmeni. Zāga asmens iestrēgšana apstrādājamajā priekšmetā var izraisīt atsitienu vai motora apstāšanos.
▶ Nemëginiet noväkt atzägëtäs materiäla daļas laikā, kad zāgis darbojas. Materiäla daļas var tikt iespiestas starp vadotni vai zāga asmens aizsargpärsega iekšpusi un zāga asmeni un vilkt Jūsu pirkstus zāga asmens virzienā. Šādā gadījumā izslēdziet zāgi un pirms materiäla daļu izbrīvēšanas nogaidiet, līdz zāga asmens apstājas.
Veicot par 2 mm biezāku priekšmetu garenzāgēšanu, lietojiet paralēlo palīgvadotni, kas nostiprināta uz zāgēšanas galda virsmas. Plāns apstrādājamais priekšmets var veidot kīli un iestrēgt zem paralēlās vadotnes. izraisot atsitienu.

Atsitiena cēloņi un ar to saistītie brīdinājumi

Atsitiens ir apstrādājamā priekšmeta pēkšna reakcija, tajā iestrēgstot zāga asmenim, kā arī, asmenim novirzoties no zāgēšanas trases vai apstrādājamā priekšmeta daļai iestrēgstot starp zāga asmeni un paralēlo vadotni vai citu nostiprinātu priekšmetu.

Atsitiena laikā zāga asmens aizmugures daļa visbiežāk atrauj apstrādājamo priekšmetu no zāgēšanas galda un met lietotāja virzienā.

Atsitiens ir zāga klūdainas un/vai nepareizas lietošanas sekas, un no tā var izvairīties, veicot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

Nekad nestāviet tieši pretī zāga asmenim. Vienmēr stāviet tajā pašā zāga asmens pusē, kurā atrodas paralēlā vadotne. Atsitiena laikā apstrādājamais priekšmets var tikt ar lielu ātrumu mests prom un trāpit ikvienam, kas atrodas zāga asmens priekšā un tieši pret to.
Nekad nesniedzieties pāri zāga asmenim vai aiz tā, lai vilktu vai atbalstitu apstrādājamo priekšmetu. Jūsu rokas var nejauši saskarties ar zāga asmeni, bet atsitiena gadījumā Jūsu pirksti var tikt vilkti zāga asmens virzienā.

Nekad neturiet atzāgēto priekšmeta daļu un nespiediet to pie rotējošā zāga asmens. Spiežot atzāgēto priekšmeta daļu pie zāga asmens. tiek radīti priekšnoteikumi zāga asmens iestrēgšanai un atsitienam.
Izlīdziniet paralēlo vadotni tā, lai tā būtu paralēla zāga asmenim. Neizlīdzināta paralēlā vadotne var piespiest apstrādājamo priekšmetu pie zāga asmens un izraisīt atsitienu.
Veidojot aklos zāgējumus, piemēram, gropju veidošanas gadījumā, lietojiet kemmdēli, lai virzītu apstrādājamo priekšmetu pa zāgēšanas galdu un gar paralēlo atduri. Kemmdēlis palīdz kontrolēt apstrādājamo priekšmetu atsitiena gadījumā.
▶ Lai minimizētu zāga asmens iespiešanas un atsitiena veidošanās risku, atbalstiet liela izmēra panelus. Lieli paneli tiecas saliekties paši sava svara iespaidā. Balsts(i) jānovieto zem tām panela dalām, kas sniedzas pāri zāgēšanas galda malām.
▶ leverojiet ipašu piesardzību, zāgējot saliektus vai savērptus priekšmetus, kā arī priekšmetus, kuriem nav taisnu malu, kas ľautu tos vadīt ar lenķa vadotnes palīdzību vai virzīt gar paralēlo vadotni. Saliekti vai savērpti priekšmeti ir nestabili un rada novirzes, kā arī var iekerties zāga asmenī, izraisot asmens iestrēgšanu un atsitienu.
Nekad nezāgējiet vienlaicīgi vairākus apstrādājamos priekšmetus, tos novietojot citu pie cita vai citu uz cita horizontālā vai vertikālā paketē. Zāga asmens var iekerties vienā vai vairākos priekšmetos un pacelt tos augšup, izraisot atsitienu.
▶ ledarbinot zāgi, kura asmens atrodas apstrādājamajā priekšmetā, centrējiet zāga asmeni zāgējumā tā, lai asmens zobi nebūtu iekērušies materiālā. Ja zāga asmens ir iekēries materiālā, tas palaišanas brīdī var celt augšup apstrādājamo priekšmetu, izraisot atsitienu.
Uzturiet zāga asmenus tīrus, asus uz ar pietiekamu zobu izliekumu. Nekad nelietojiet sagriezušos zāga asmenus, kā arī zāga asmenus ar plaisām vai izlūzušiem zobiem. Asi zāga asmeni ar pareizu zobu izliekumu retāk iekeras, iestrēgst un izraisa atsitienu.

Ar galda zāga darbību saistītie brīdinājumi

Iznemot asmens aptverpläksni, nomainot zāga asmeni un regulējot škēlējnazi vai zāga asmens aizsargpārsegu, kā arī, atstājot instrumentu bez uzraudzības, izslēdziet galda zāgi un atvienojiet tā elektrokabeli no elektrotikla. Sādi piesardzības pasākumi laus novērst nelaimes gadījumus.
▶ Nekad neatstājiet bez uzraudzības darbojošos galda zāgi. Izslēdziet instrumentu un atstājiet to tikai tad, kad tas ir pilnīgi apstājies. Bez uzraudzības atstāts darbojošs galda zāgis ir nekontrolējams briesmu avots.
Uzstādiet galda zāgi labi apgaismotā un līmeniskā vietā, kur tā lietotājs var droši nostāties un saglabāt līdzsvaru. Tas jāuzstāda telpā, kur ir pietiekoši daudz vietas, lai varētu ērti rīkoties ar vajadzigā izmēra apstrādājamajiem priekšmetiem. Saurās, tumšas telpās

ar nelidzenām, slidenām grīdām var viegli notikt nelaimes gadijumi.

Savlaicīgi aizvāciet zāga skaidas un putekļus, kas uzkrājas zem zāgēšanas galda un/vai putekļu savākšanas iericē. Var notikt uzkrājušo zāga skaidu un putekļu pašaizdegšanās.
▶ Galda zāgim jābūt labi nostiprinātam. Ja galda zāgis nav pienācīgi nostiprināts, tas var pārvietoties vai apgāzties.
Pirms galda zāga ieslēgšanas novāciet no zāgēšanas galda regulēšanas rikus, koka skaidas un citus līdzīgus priekšmetus. Izklaidība vai nevajadzīgu priekšmetu iespējama iekeršanās zāga asmens zobos var būt bīstama.
Vienmēr lietojiet zāga asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāga asmeņi, kas nav piemėroti stiprinājuma ierīcēm, kā arī slikti centrēti zāga asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu.
Nekad nelietojiet bojātus vai nepiemērotus zāga asmens stiprinājuma līdzekļus, piemēram, atmalas, zāga asmens paplāksnes, bultskrūves un uzgriežņus. Šie stiprinājuma līdzekļi ir īpaši projektēti, lai nodrošinātu Jūsu zāga drošu darbību un optimālu veiktspēju.
▶ Nekad nenostājieties uz zāgēšanas galda un neizmantojiet to kā paliktni, uz kura pakāpties. Instrumenta apgāšanās vai nejauša pieskaršanās tā asmenim var radīt nopietnu savainojumu.
Pärliecinieties, ka zāga asmens ir iestiprināts tā, lai tā rotācija notiktu pareizā virzienā. Nelietojiet kopā ar galda zāgi slīpēšanas diskus un stieplu sukas vai abrazīvos diskus. Nepareiza zāga asmens iestiprināšana vai lietošanai neieteiktu piederumu izmantošana var radit nopietnu savainojumu.

Papildu drošības noteikumi

Zāga asmens nomainas laikā uzvelciet aizsargcimdus. Pretējā gadījumā asmens var radīt savainojumus.
▶ Nelietojiet oglekla tērauda (HSS) zāga asmeņus. Šādi asmeņi var viegli salūzt.
▶ Nelietojiet elektroinstrumentu bez galda ieliktna. Nomainiet bojātu galda ieliktni. Strādājot bez darba kārtībā esoša galda ieliktna, zāga asmens var Jūs savainot.
▶ Uzturiet darba vietu tiru. Seviški bīstams ir materiālu maisījums. Vieglo metālu putekļi var viegli aizdegties.
- Izvēlieties apstrādājamajam materiālam piemērotu zāga asmeni.
Lietojiet vienigi zāga asmenus, kas atbilst šajā lietošanas pamācībā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgī markēti.
Lietojiet tikai tādus zāga asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt.

398 | Latviešu

Virziet apstrādājamo priekšmetu zāga asmens virzienā tikai tad, ja asmens rotē. Pretējā gadījumā zāga asmens var iekerties apstrādājamajā priekšmetā, radot atsitiena briesmas.

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija laus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozime

Elektroinstrumenta darbības laikā, netuviniet rokas zāgēšanas vietai un zāga asmenim. Pieskaršanās zāga asmenim ir bīstama, jo var izraisīt savainojumu.

Lietojiet puteklu aizsargmasku.

Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus.

Lietojiet aizsargbrilles.

3 601 M42 000

3 601 M42 030

3601M42070

3601M42040

3 601 M42 0B0

Izvēloties zāga asmeni, ŋnemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāga asmens pamatnes biezumam un centrālā atvēruma diametram, kā ari instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāga asmeni piegādātos salāgotājus.

Zāga asmens diametram jāatbilst simbolu sadaļas datos norādītajai vērtībai.

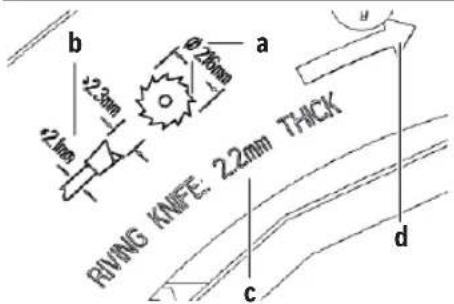

Simboli un to nozime

a Zāga asmens diametrs nedrīkst pārsniegt 216 mm.
b Veicot zāga asmens nomaiņu, sekojiet, lai zāgējuma platums nebūtu mazāks par 2,3 mm un lai asmens pamatnes plāsnes biezums nebūtu lielāks par 2,1 mm. Pretējā gadījumā pastāv briesmas, ka asmens kīlis iestrēgs iespīlēts apstrādājamajā priekšmetā.
c Asmens kīla (angliski: RIVING KNIFE) biezumam jābūt 2,2 mm.
d Zāga asmens zobu vērsuma virzienam (ko norāda bultas virziens uz zāga asmens) jāsakrit ar bultas virzienu uz škēlējnaža.

Asmens kīla biezumam jābūt 2,2 mm.

Apstrādājamā priekšmeta augstums nedrikst pārsniegt 70 mm.

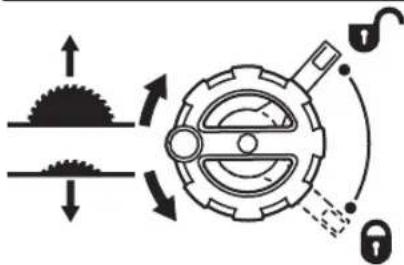

tiek parādīts kloka griešanas virziens, iegremdējot (pārvietojot transportēšanas stāvokli) un paceļot (darba stāvokli) zāga asmeni.

Labējā puse:

tiek parādīts fiksējošās sviras stāvoklis, nostiprinot zāga asmeni un iestatot vertikālo zāgēšanas lenķi (zāga asmens ir noliecams).

	Aizsardzības klases II elektroinstrumenti ir apgādāti ar pastiprinātu vai divkāršu izolāciju.
CE	Ražotājs ar zīmi CE apstiprina, ka elektroinstruments atbilst spēkā esošajām EK direktīvām.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un

norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Paredzētais pielietojums

Elektroinstruments ir lietojams kā stacionāra iekārta taisnu zāgējumu veidošanai gareniskā un škērsu virzienā cietā un mīkstā kokā, kā arī skaidu un škiedru plāksnēs. Tā horizontālais zāgēšanas lenķis ir iestatāms robežās no -30° līdz +30°, bet vertikālais zāgēšanas lenķis ir iestatāms robežās no 0° līdz 45°.

Lietojot piemērotus zāga asmeņus, instrumentu iespējams lietot ari alumīnija profilu un plastmasas zāgēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Skala zāga asmens attālumam līdz paralēlajai vadotnei

(2) Lenka vadotne

(3) Aizsargpärsegs

(4) Asmens kīlis

(5) Paralēlā vadotne

(6) Zāgēšanas galda paplašinātājs

(7) Nodalijums lenka vadotnes ievietošanai

(8) Urbumi elektroinstrumenta nostiprināšanai

(9) Gredzenatslēga (24 mm; 23 mm)

(10) Sešstūra stienatslēga (5 mm)

(11) Turētājs aizsargpārsega uzglabāšanai

(12) Bidstienis

(13) Svira zāgēšanas galda paplašinātāja fiksēšanai

(14) Rokrats

(15) Klokis zāga asmens pacelšanai un iegremdēšanai

(16) leslēdzēja drošības vāciņš

(17) Atdure vertikālajam zāgēšanas leŋkim 45°

(18) Fiksējošā svira vertikālā zāgēšanas leŋka iestatišanai

(19) Vertikālā zāgēšanas leŋka skala

(20) Atdure vertikālajam zāgēšanas lenķim 0°

(21) Zāgēšanas galds

(22) Regulējošā skrūve paralēlās vadotnes piespiedējspēka iestatīšanai

(25) Vadotnes grope paralēlās vadotnes pārvietošanai

(26) Kabela turētājs

(27) Rokturis pärnešanai

(28) Vadotnes grope lenka vadotnes pārvietošanai

(29) Uzsūkšanas adapteris

(30) V veida vadotnes grope zāgēšanas galdā paralēlās vadotnes pārvietošanai

(32) Skrūve dibenplāksnes nostiprināšanai

(33) Svira asmens kīla stiprināšanai

(34) Stienītis asmens kīla pozicionēšanai

(35) Skrūve galda ieliktņa stiprināšanai

(36) Svira aizsargpārsega stiprināšanai

(37) Aizsargpārsega vadotnes stienis

(38) Rokturis paralēlās vadotnes fiksēšanai

(39) Paralēlās vadotnes V veida slīdkurpe

(40) Paralēlā palīgvadotne

(41) Stiprinošo elementu komplekts „Paralēlajai palīgvadotnei“

(42) Lenka vadotnes vadstienis

(43) Zāga asmens apakšējais pārsegs

(44) Zāga asmens apakšējā pārsega mēlīte

(45) Atvērums galda ieliktņa pacelšanai

(46) Piespiedējuzgrieznis

(47) Svira darbvārpstas fiksēšanai

(48) Piespiedējpaplāksne

(49) Balstpaplāksne

(50) Darbvārpsta

(51) Lenka rādītājs (vertikālajam zāgēšanas leŋkim)

(52) Rokturis brīvi izvēlēta horizontālā zāgēšanas lenķa fiksēšanai

(53) Lenka vadotnes pagriešanas lenka rāditājs

(54) Lupa

(55) Zāgēšanas galda attāluma rādītājs

(56) leslēgšanas taustiņš

(57) Skata logs

(58) Skrūve ar krustrievas galvu zāgēšanas leŋka 0° atdures regulēšanai

(59) Vertikālā zāgēšanas leŋka rādītāja skrūve

(60) Skrūve ar krustrievas galvu zāgēšanas leŋka 45° atdures regulēšanai

(61) Priekšējās seštūra ligzdskrūves (5 mm) zāga asmens paralelitātes iestatīšanai

(62) Aizmugurējās sešstūra ligzdskrūves (5 mm) zāga asmens paralelitātes iestatīšanai

(63) Zāgēšanas galda attāluma rādītāja skrūve

(64) Sešstūra ligzdskrūves (5 mm) paralēlās vadotnes paralelitātes iestatišanai

(65) Paralēlās vadotnes attāluma rādītāja skrūve

400 | Latviešu

(66) Skrūves galda ieliktņa regulēšanai

(67) Nodalijums bīdstieņa ievietošanai

(68) Nodalijums sešstūra stienatslēgas ievietošanai

(69) Nodalijums gredzenatslēgas ievietošanai

Tehniskie dati

Galda ripzāgis GTS 635-216 GTS 635-216
Izstrādājuma numurs		3 601 M42 000	3 601 M42 0B0
		3 601 M42 030
		3 601 M42 070
		3 601 M42 040
Nominālā patērējamā jauda W 1600 1600
Nominālais spriegums V 220 - 240 220 - 240
Frekvence Hz 50/60 50/60
Griešanās ātrums brīvgaitā min	-1	5500 5500
Palaišanas strāvas ierobežošana ● ●
Svars atbilstoši EPTA-Procedure 01:2014 kg 22 22
Elektroaizsardzības klase		☐ / II / II	☐
Izmēri (kopā ar nonemamajiem instrumenta elementiem)
Platums x dzilums x augstums mm 658 x 332 x 553 658 x 332 x 553
Piemērotu zāga asmeņu izmēri
Zāga asmens diametrs	mm	216	216
Pamatnes plāksnes biezums	mm	1,5 - 2,1	1,5 - 2,1
Min. asmens zobu biezums/izliece	mm	2,3	2,3
Centrālā atvēruma diametrs	mm 30	25,4

Maksimālie apstrādājamā priekšmeta izmēri: skatīt tabulu (skatīt „Apstrādājamā priekšmeta maksimālie izmēri“, Lappuse 405)

Informācija par troksni

Elektroinstrumenta raditā trokšna parametru vērtibas ir noteiktas atbilstoši standartam EN 62841-3-1.

Pēc A raksturlīknes izsvērtās elektroinstrumenta radītā troksņa parametru tipiskās vērtības ir šādas: skaņas spiediena limenis 94 dB(A); skaņas jaudas limenis 103 dB(A). Mērijumu izkliede K = 3 dB.

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Šajā pamācībā norādītais trokšņa limenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salidzināšanai. To var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas limenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa limenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Montāža

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabela kontaktdakša nedrikst būt pievienota pie elektrotikla kontaktligzdas.

Piegādes komplekts

Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas:

• Galda ripzāgis ar iestiprinātu zāga asmeni (24) un asmens kīli (4)
• Lenka vadotne (2)
• Paralēlā vadotne (5)
• Paralēlā palīgvadotne (40)
• Stiprinošo elementu komplekts „Paralēlajai palīgvadotnei“ (41) (2 stiprinošas skrūves, 2 paplāksnes, 2 spārnuzgriežni)
• Aizsargpärsegs (3)
• Sešstūra stienatslēga (10)
• Gredzenatslēga (9) ar garenrievas skrūvgrieža asmeni
• Bidstienis (12)
• Galda ieliktnis (23)

Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un nedaudz bojātās daļas funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespilētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību. Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā.

Atseviško dalu montāža

• Uzmanīgi izsainojiet visas piegādātās daļas.
• Nonemiet iesainojuma materiālu no elektroinstrumenta un no piederumiem, kas ir piegādāti ar to kopā.
  – Līdz galam izskrūvējiet stiprinošās skrūves (32) ar gredzenatslēgas (9) skrūvgrieža asmeni, griežot tās virzienā "Atslēga atvērta" un tad atveriet dibenplāksni (31) (attēls a).

Iznemiet zem motora bloka ievietoto iesainojuma materiālu.

Uz instrumenta korpusa ir tieši nostiprināti šādi elementi: bīdstienis (12), gredzenatslēga (9), seštūra stieņatslēga (10), paralēlā vadotne (5), leŋka vadotne (2), uzsūkšanas adapteris (29), paralēlā palīgvadotne (40) ar stiprinošo elementu komplektu (41), aizsargpārsegs (3).

- Ja šos elementus ir nepieciešams izmantot, uzmanīgi izņemiet tos no stiprinājumiem.

Asmens kila pozicionēšana (attēli b1-b2)

Norāde: ja nepieciešams, pirms asmens kīla pozicionēšanas notīriet visas iestiprināmās daļas.

• Grieziet kloki (15) pulksteņa rāditāju kustības virzienā, līdz zāga asmens (24) tiek pacelts iespējami augstu virs zāgēšanas galda.
• Atbrivojiet stiprinošo sviru (33).
• lebīdiet asmens kīli (4) stiprinošās sviras (33) virzienā, līdz to klūst iespējams pavilkt augšup.
• Pavelciet asmens kili lidz galam augšup tā, lai tas atrastos precizi virs zāga asmens vidus.
• Laujiet abiem pozicionēšanas stienīšiem (34) fiksēties asmens kīla apakšējos urbumos un tad stingri pievelciet stiprinošo sviru (33).

Galda ieliktna montāža (attēls c)

• Novietojiet galda ieliktni (23) virs asmens kila (4) darbinstrumenta šahtā.
• Līdz galam izskrūvējiet stiprinošo skrūvi (35) ar gredzenatslēgas (9) skrūvgrieža asmeni, griežot to virzienā "Atslēga aizvērta".

Galda ieliktna (23) priekšejai malai jāatrodas vienā limeni ar zāgēšanas galda virsmu vai nedaudz zem tās, bet tā aizmugurējai malai jāatrodas vienā limeni ar zāgēšanas galda virsmu vai nedaudz virs tās (skatīt sadaļu (skatīt „Galda ieliktna līmeņa regulēšana (attēls N)“, Lappuse 407).

Aizsargpärsega montäža (attēli d1-d2)

Norāde: veiciet aizsargpārsega montāžu tikai tad, ja asmens kīlis tā augšējā stāvoklī atrodas precīzi virs zāga asmens vidus (attēls b2). Neveiciet aizsargpārsega montāžu, ja asmens kīlis atrodas apakšējā stāvoklī (stāvoklis piegādes brīdī vai stāvoklis, iezāgējot gropes) (attēls b1).

• Atbrivojiet stiprinošo sviru (36) un iznemiet aizsargpärsegu (3) no turētāja (11).
• Ar roku stingri turiet aizsargpärsega (3) zāga asmens aizsargu (augšējais metāla stienis) un ar otru roku pārvietojiet augšup stiprinošo sviru (36).
• Pārbīdiet vadotnes stieni (37) uz aizmuguri, iebīdot to asmens kīla (4) gropē.
• Pārvietojiet aizsargpārsegu (3) lejup, līdz zāga asmens aizsargs (augšējais metāla stienis) nonāk paralēli zāgēšanas galda (21) virsmai.
• Nospiediet stiprinošo sviru (36) lejup. Stiprinošajai svirai jäfiksējas ar skaidri sadzirdamu troksni, stingri un droši nostiprinot aizsargpārsegu (3).

Ik reizi pirms instrumenta lietošanas pärliecinieties, ka aizsargpärsegs spēj netraucēti pārvietoties. Nelietojiet elektroinstrumentu, ja tā aizsargpärsegs nespēj brīvi pārvietoties un nekavējoties nenoslēdzas.

Paralēlās vadotnes montāža (attēls e)

Paralēlo vadotni (5) var novietot pa kreisi vai pa labi no zāga asmens.

• Atbrīvojiet rokturi (38), kas paredzēts paralēlās vadotnes (5) fiksēšanai. Tā rezultātā tiek atslogota V veida slidkurpe (39).
• Vispirms ievietojiet paralēlās vadotnes V veida slīdkurpi zāgēšanas galda V veida vadotnes gropē (30). Tad ievietojiet paralēlo vadotni zāgēšanas galda priekšējā vadotnes gropē (25).

Līdz ar to paralēlo vadotni var pēc vēlēšanās pārbīdīt.

- Lai fiksētu paralēlo vadotni, nospiediet rokturi (38) lejup.

Paralēlās palīgvadotnes montāža (attēls f)

Lai zāgētu šaurus priekšmetus un veidotu zāgējumus ar slipu vertikālo zāgēšanas lenki, paralēlā palīgvadotne (40) jāuzmontē uz paralēlās vadotnes (5).

Paralēlo palīgvadotni var pēc vajadzības nostiprināt paralēlās vadotnes (5) kreisajā vai labajā pusē.

Montāžai izmantojiet stiprinošo elementu komplektu

„Paralēlajai palīgvadotnei“ (41) (2 stiprinošās skrūves, 2 paplāksnes, 2 spārnuzgriežni).

– Izbīdiet stiprinošās skrūves caur paralēlās vadotnes (5) sānu urbumiem.
- Skrūvju galvas kalpo paralēlās palīgvadotnes turēšanai.
– Uzbīdiet paralēlo palīgvadotni (40) uz stiprinošo skrūvju galvām.
- Novietojiet paplaksnes uz stiprinošajām skrūvēm un stingri pievelciet skrūves ar spārnuzgriežņu palīdzību.

402 | Latviešu

Lenka vadotnes montāža (attēls g)

– lebidiet vadstieni (42), kas nepieciešams lenka vadotnes (2) pārvietošanai, vienā no šim nolūkam paredzētajām zāgēšanas galda gropēm (28).

Stacionāra vai pusstacionāra uzstādīšana

▶ Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda).

Montāža uz darba virsmas (attēls h)

- Nostipriniet elektroinstrumentu uz darba virsmas, izmantojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus (8).

Montāža uz Bosch darba galda (attēls i)

Pateicoties balstiem ar regulējamu garumu, Bosch darba galdi (piemēram, GTA 560) lauj stabili uzstādit elektroinstrumentu uz jebkuras virsmas.

Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var klūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radit smagu savainojumu.

Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepielautu tā sabrukšanu.

- Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā slīdroku transporta stāvokli.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Pielietojiet apstrādājamajam materiālam vispiemērotāko puteklu uzsūkšanas metodi.

- Darba vietai jābūt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

Puteklu/skaidu aizvadišanas kanalu var nosprostot puteklj, skaidas vai apstrādājamā materiāla atlūzas.

- Izslëdziet elektroinstrumentu un izvelciet tä kontaktdakšu no elektrotikla kontaktligzdas.

- Nogaidiet, līdz zāga asmens ir pilnībā apstājies.

- Noskaidrojiet nosprostošanās cēloni un novērsiet to.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Lai, zāgējot alumīniju, novērstu iespējamo aizdegšanos, iztukšojiet apakšējo zāga asmens pārsegu un nelietojiet skaidu uzsūkšanu.

Zāga asmens apakšējā pārsega tīrišana (attēls j)

Lai iztīrītu puteklus un izņemtu apstrādājamā priekšmeta atlūzas un lielas skaidas, zāga asmens apakšējo pārsegu (43) var atvērt.

– Izslēdziet elektroinstrumentu un atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas.
- Nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
- Noguldiet elektroinstrumentu uz sāniem.
- Atveriet dibenpläksni (31) (attëls a).
- Nedaudz pavelciet zāga asmens apakšējā pārsega mēlites (44) vienu pret otru un atveriet zāga asmens apakšējo pārsegu (43).
- Izņemiet apstrādājamā priekšmeta atlūzas un skaidas.
- Aizveriet zāga asmens apakšējo pārsegu (43), līdz mēlītes (44) fiksējas.
- Atveriet dibenpläksni (31).
- Pārvietojiet elektroinstrumentu darba stāvokli.

Putekļu uzsūkšana ar ārējā vakuumšūcēja palīdzību (attēls k)

– lebidiet piemērotu putekļu uzsūkšanas šlūteni uzsūkšanas adapterī (29).

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselībai īpaši kaitīgus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.

Zāga asmens nomaiņa (attēli l1 - l4)

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  Zāga asmens nomainas laikā uzvelciet aizsargcimdus. Pretējā gadījumā asmens var radīt savainojumus.
  Izmantojiet vienīgi zāga asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.
  Lietojiet vienīgi zāga asmeņus, kas atbilst šajā lietošanas pamācībā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgī markēti.
  Lietojiet vienigi zāga asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas Įaus izvairities no zāga asmens zobu smaiļu pārkaršanas un apstrādājamā materiāla kušanas.
  ▶ Nelietojiet oglekla tērauda (HSS) zāga asmeņus. Šādi asmeņi var viegli salūzt.

Zāga asmens izņemšana

• Atlaidiet stiprināšanas sviru (36) un izvelciet aizsargpārsegu (3) no asmens kīla (4) gropes.
• Līdz galam atskrūvējiet stiprinošo skrūvi (35) ar gredzenatslēgas (9) skrūvgrieža asmeni, griežot to virzienā "Atslēga atvērta" un tad izceliet galda ieliktni (23) no darbinstrumenta šahtas. Lai atvieglotu darbu, izmantojiet pacelšanai atvērumu (45).
  – Līdz galam grieziet kloki (15) pulksteņa rādītāju kustības virzienā, līdz zāga asmens (24) tiek pacelts iespējami augstu virs zāgēšanas galda.
• Grieziet piespiedējuzgriezni (46) ar gredzenatslēgu (9) un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (47), lidz darbvārpsta fiksējas.
• Turiet pievilktu darbvārpstas fiksēšanas sviru un noskrūvējiet piespiedējuzgriezni, griežot to pretēji pulksteņa rādītāju kustības virzienam.
• Nonemiet piespiedējpaplāksni (48).
• Iznemiet zāga asmeni (24).

Zāga asmens iestiprināšana

Ja nepieciešams, pirms zāga asmens iestiprināšanas notīriet visas iestiprināmās daļas.

- Novietojiet jaunu zāga asmeni uz balstpaplāksnes (49), kas atrodas uz darbvārpstas (50).

Norāde: nelietojiet pārāk mazus zāga asmenus. Radiālais attālums starp zāga asmeni un asmens kīli nedrīkst pārsniegt 3 - 8 mm.

• lestiprinot zāga asmeni, sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz zāga asmens) sakristu ar bultas virzienu uz asmens kila!
  – Novietojiet uz darbvärpstas piespiedējpaplāksni (48) un uzskrūvējiet piespiedējuzgriezni (46).
• Grieziet piespiedējuzgriezni (46) ar gredzenatslēgu (9) un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (47) lidz darbvārpsta fiksējas.
• Stingri pieskrūvējiet piespiedējuzgriezni, griežot to pulksteņa rādītāju kustības virzienā.
  – leguldiet galda ieliktni (23) darbinstrumenta šahtā virs asmens kīla (4). Lidz galam atskrūvējiet stiprinošo skrūvi (35) ar gredzenatslēgas (9) skrūvgrieža asmeni, griežot to virzienā "Atslēga aizvērta".
• No jauna nostipriniet asmens aizsargpärsegu (3), kā norādīts sadalā (skatit „Aizsargpärsega montāža (attēli d1-d2)“, Lappuse 401).

Lietošana

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Zāga asmens transporta stāvoklis un darba stāvoklis

Transporta stāvoklis

– Nonemiet asmens aizsargpârsegu (3), iznemiet galda ieliktni (23) un pârvietojiet asmens kili (4) viszemâkajā stāvokli. No jauna iestipriniet galda ieliktni (23).
- Grieziet kloki (15) pretēji pulksteņa rādītāju kustības virzienam, līdz zāga asmens (24) zobi nolaižas zemāk par zāgēšanas galda (21) virsmu.
– Līdz galam iebīdiet iekšā galda pagarinātāju (6). Nospiediet lejup fiksējošo sviru (13). Līdz ar to zāgēšanas galda pagarinātājs tiek fiksēts.

Darba stāvoklis

• Pārvietojiet asmens kīli (4) visaugstākajā stāvoklī precīzi virs zāga asmens vidus, iestipriniet galda ieliktni (23) un iemontējiet asmens aizsargpārsegu (3).
• Grieziet kloki (15) pulksteņa rāditāju kustības virzienā, līdz zāga asmens (24) augšējie zobi paceļas aptuveni 3 - 6 mm virs apstrādājamā priekšmeta.

Zāgēšanas galda izmēru palielināšana

Gari un smagi zāgējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Zāgēšanas galda paplašinātājs (attēli A)

Zāgēšanas galda paplašinātājs (6) ľauj paplašināt zāgēšanas galdu (21) pa labi.

• Līdz galam pavelciet augšup galda paplašinātāja fiksējošo rokturi (13).
  – Izvelciet zāgēšanas galda paplašinātāju (6) uz āru vēlamajā garumā.
  – Nospiediet lejup fiksējošo rokturi (13). Līdz ar to galda paplašinātājs tiek fiksēts.

Vertikālā un horizontālā zāgēšanas leŋka iestatīšana

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā korigét tā svarīgākos iestatījumus.

Vertikālā zāgēšanas leņka iestatišana (ar zāga asmeni) (attēls B)

Vertikālo zāgēšanas lenķi var iestatīt robežās no 0° līdz 45°.

- Atlaidiet fiksējošo sviru (18), pagriežot to pretēji pulksteņa rādītāju kustības virzienam.

Norāde: pilnīgi atbrīvojot fiksējošo sviru, zāga asmens smaguma spēka iespaidā nosveras uz sāniem līdz stāvoklim, kas atbilst aptuveni 30° noliecei.

• Pavelciet vai pabīdiet rokratu (14) gar kulisi, līdz lenka rādītājs (51) rāda vēlamo vertikālo zāgēšanas lenki.
• Noturot rokratu šādā stāvoklī, no jauna stingri pievelciet fiksējošo sviru (18).

Lai ātri un precizi iestādītu vertikālā zāgēšanas lenka fiksētās vērtības 0° un 45°, ir paredzētas īpašas atdures ((20), (17)), kas tiek ieregulētas ražotājrūpnīcā.

Horizontālā zāgēšanas leŋka iestatišana (ar leŋka vadotni) (attēls C)

Norāde: veidojot smailos zāgējumus (garos kīlus), lietojiet atbilstošas palīgierīces.

Horizontālo zāgēšanas leŋki var iestatīt robežās no 30° (virzienā pa kreisi) līdz 30° (virzienā pa labig).

• Atskrūvējiet fiksējošo rokturi (52), ja tas ir pieskrūvēts.
• Grieziet lenka vadotni, līdz lenka rāditājs (53) parāda vēlamo zāgēšanas lenki.
• No jauna pieskrūvējiet fiksējošo rokturi (52).

Paralēlās vadotnes iestatīšana

Paralēlo vadotni (5) var pēc vajadzības novietot pa kreisi (melnā skala) vai pa labi (sudrabotā skala) no zāga asmens. Markējuma atzīme lupā (54) parāda iestādīto attālumu no paralēlās vadotnes līdz zāga asmenim uz skalas (1). Novietojiet paralēlo vadotni vēlamajā zāga asmens pusē (skatīt sadaļu (skatīt „Paralēlās vadotnes montāža (attēls e)“, Lappuse 401).

Paralēlās vadotnes iestatīšana nepaplašinātam zāgēšanas galdam

• Atbrīvojiet rokturi (38), kas paredzēts paralēlās vadotnes (5) fiksēšanai. Pārbīdiet paralēlo vadotni, līdz markējuma atzīme lupā (54) parāda vēlamo attālumu līdz zāga asmenim.
  Ja zāgēšanas galda paplašinātājs nav izvilkts, nolasījumi izdarāmi pēc sudrabotās skalas (1) apakšējā graduējuma.
• Lai fiksētu paralēlo vadotni, pārvietojiet fiksējošo rokturi (38) lejup.

Paralēlās vadotnes iestatišana paplašinātam zāgēšanas galdam (attēls D)

– Novietojiet paralēlo vadotni pa labī no zāga asmens. Pārbīdiet paralēlo vadotni, līdz markējuma atzīme lupā (54) uz apakšējās skalas parāda 29 cm.
Lai fiksētu paralēlo vadotni, no jauna pārvietojiet fiksējošo rokturi (38) lejup.

- Līdz galam pārvietojiet augšup zāgēšanas galda pagarinātāja fiksējošo rokturi (13).

- Izvelciet zāgēšanas galda pagarinātāju (6), līdz attāluma rāditājs (55) uz skalas augšējā graduējuma rāda vēlamo attālumu no zāga asmens.

- Pārvietojiet lejup fiksējošo rokturi (13). Līdz ar to zāgēšanas galda pagarinātājs tiek fiksēts.

Paralēlās palīgvadotnes iestatišana (attēls E)

Lai zāgētu šaurus priekšmetus un veidotu zāgējumus ar slīpu vertikālo zāgēšanas lenķi, paralēlā palīgvadotne (40) jāuzmontē uz paralēlās vadotnes (5).

Paralēlo palīgva dotni var pēc vajadzības nostiprināt paralēlās vadotnes (5) kreisajā vai labējā pusē. Īsi priekšmeti zāgēšanas laikā var iestrēgt starp paralēlo vadotni un zāga asmeni vai arī iekerties augšupejošajā zāga

asmeni un tikt mesti prom.

Tāpēc iestatiet paralēlo palīgva dotni tādā stāvoklī, lai tās priekšējais gals atrastos starp zāga asmens priekšējo zobu un asmens kīla priekšējo malu.

- Šim nolūkam atskrūvējiet visus spārnuzgriežņus no stiprinošo elementu komplekta (41) un pārvietojiet paralēlo palīgvadotni stāvoklī, kad tā ir nostiprināma tikai ar divām priekšējām skrūvēm.

- No jauna stingri pieskrūvējiet spārnuzgriežņus.

Asmens kila iestatisana (attels F)

Asmens kīlis (4) novērš zāga asmens (24) iestrēgšanu zāgējumā. Pretējā gadījumā zāga asmens var iekerties apstrādājamajā priekšmetā, radot atsitiena briesmas. Tāpēc vienmēr pārliecinieties, ka asmens kīlis ir pareizi noregulēts.

• Radiālais attālums starp zāga asmeni un asmens kīli nedrīkst pārsniegt 5 mm.
• Asmens kīla biezumam jābūt mazākam par zāgējuma platumu un lielākam par zāga asmens pamatnes biezumu.
• Asmens kīlim vienmēr jāatrodas uz vienas līnijas ar zāga asmeni.
• Normālas zāgēšanas laikā asmens kīlim vienmēr jāatrodas augstākajā iespējamajā stāvokli.

Asmens kila augstuma regulēšana

Lai iezāgētu gropes, atbilstoši jāieregulē asmens kīla augstums.

Lietojiet elektroinstrumentu gropju un rievu iezagëšanai vienigi kopâ ar piemërotâm aizsargiericëm (piemëram, ar tune|veida aizsargpärsegu vai spiedkemmi).

- Atlaidiet aizsargpârsega stiprinâšanas sviru (36) un izvelciet aizsargpârsegu (3) no asmens kîla (4) gropes. Lai pasargātu aizsargpârsegu no bojājumiem, ievietojiet to šim nolūkam paredzētajā turētājā (11) uz elektroinstrumenta korpusa (skatīt arī attēlu 02).

– Grieziet kloki (15) līdz galam pulksteņa rāditāju kustības virzienā, līdz zāga asmens (24) tiek pacelts iespējami augstu virs zāgēšanas galda.

- Atlaidiet stiprinošo sviru (33).

- Novelciet asmens kili no stienišiem (34) (stiprinošajai svirai (33) jābūt pavilktai nedaudz uz āru) un pārvietojiet asmens kili (4) līdz galam lejup.

- Laujiet abiem stienišiem (34) fiksëties asmens kija urbumos un tad no jauna stingri pievelciet stiprinošo sviru (33).

Uzsākot lietošanu

Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtībai, kas ir norādita uz elektroinstrumenta markējuma plāksnītes.

leslēgšana (attēls G1)

- Lai iedarbinātu elektroinstrumentu, nospiediet zało ieslēgšanas taustiņu (56).

Izslēgšana (attēls G2)

- Nospiediet ieslėdzėja drošības vāciņu (16).

Elektrobarošanas pärtraukums

Elektroinstrumentā tiek izmantots tā saucamais nulles sprieguma ieslēdzējs, kas novērš tā patvalīgu atkārtotu ieslēgšanos pēc pārtraukuma elektrobarošanas padevē (piemēram, pēc kontaktdakšas atvienošanas no barojošā elektrotikla elektroinstrumenta darbības laikā).

Lai pēc tam no jauna iedarbinātu elektroinstrumentu, jānospiež zaļais ieslēgšanas taustiņš (56).

Aizsardzība pret nepilnvarotu lietošanu (attēls G3)

Lai pasargātu elektroinstrumentu no nepilnvarotas lietošanas ieslēdzēja aizsargvāciņš (16) ir aizslēdzams ar piekarināmo atslēgu.

• Pabīdiet skata logu (57) līdz galam augšup un viegli nospiediet aizsargvāciņu.
• Ar piekarināmo atslēgu saslēdziet kopā abas skata loga cilpas un cilpu uz ieslēdzēja pamatnes.

Norādījumi darbam

Vispārēji norādījumi zāgēšanai

Pirms zāgēšanas vienmēr pārliecinieties, ka zāga asmens nevienā zāgēšanas posmā neskar atdures vai citas elektroinstrumenta dalas.
Lietojiet elektroinstrumentu gropju un rievu iezagëšanai vienigi kopā ar piemērotām aizsargiericēm (piemēram, ar tunelveida aizsargpārsegu vai spiedkemmi).
▶ Nelietojiet elektroinstrumentu spraugu (no abiem galiem apstrādājamajā priekšmetā nobeidzošos gropju) veidošanai.

Sargājiet zāga asmenus no kritieniem un triecieniem. Nepaklaujiet zāga asmenus sānu spiedienam.

Lai novērstu asmens iestrēgšanu apstrādājamajā priekšmetā, asmens ķilim jāatrodas uz vienas taisnes ar zāga asmeni.

Neapstrādājiet neregulāras formas priekšmetus.

Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie paralēlās vadotnes. Raugieties, lai uz elektroinstrumenta vienmēr glabātos bīdstienis.

Lietotāja atrašanās vieta (attēls H)

▶ Nekad nestāviet tieši preti zāga asmenim. Vienmēr stāviet tajā pašā zāga asmens pusē, kurā atrodas paralēlā vadotne. Atsitiena laikā apstrādājamais priekšmets var tikt ar lielu ātrumu mests prom un trāpīt ikvienam, kas atrodas zāga asmens priekšā un tieši pret to.

• Netuviniet rokas un pirkstus rotējošam zāga asmenim. Attiecīgi ievērojiet tālāk sniegtos norādījumus.
• Stingri turiet apstrādājamo priekšmetu ar abām rokām un cieši spiediet to pie zāgēšanas galda.
• Zāgējot šaurus priekšmetus un veidojot zāgējumus ar slīpu vertikālo zāgēšanas lenķi, vienmēr lietojiet kopā ar

instrumentu piegādāto bīdstieni (12) un paralēlo palīgvadotni (40).

Apstrādājamā priekšmeta maksimālie izmēri

Vertikālais zāgēšanas leņkis	Maks. apstrādājamā priekšmeta augstums [mm]
0°	70
45°	50

Zāgēšana

Taisnu zāgējumu veidošana

• Pārvietojiet paralēlo vadotni (5) stāvoklī, kas atbilst vēlamajam atzāgējamā priekšmeta platumam (skatit sadalu (skatit „Paralēlās vadotnes iestatišana“, Lappuse 404).
• Novietojiet apstrādājamo priekšmetu uz zāgēšanas galda pirms aizsargpārsega (3).
  – Griežot kloki (15), paceliet vai iegremdėjiet zāga asmeni (24) tā, lai tā augšējais zobs atrastos aptuveni 3 - 6 mm virs apstrādājamā priekšmeta virsmas.
• leslëdziet elektroinstrumentu.
• Pärzägëjiet apstrādājamo materiālu ar vienmērīgu kustību. Ja zāgēšanas laikā uz zāga asmeni tiek izdarīts pārāk stiprs spiediens, zāga asmens zobu galotnes var pārkarst un nodarīt bojājumus apstrādājamajam priekšmetam.
  – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.

Zāgēšana ar slīpu vertikālo zāgēšanas lenķi

• lestatiet vēlamo vertikālo zāgēšanas lenķi (zāga asmens slīpumu). Ja zāga asmens tiek noliekts pa kreisi, vadotnei jāatrodas pa labi no zāga asmens.
  – Rīkojieties, kā aprakstīst sadaļā (skatīt „Taisnu zāgējumu veidošana“, Lappuse 405)

Zāgēšana ar slīpu horizontālo zāgēšanas lenki (attēls I)

• Ar lenka vadotnes (2) palīdzību iestatiet vēlamo horizontālo zāgēšanas lenki.
• Piespiediet apstrādājamo priekšmetu lenka vadotnei (2).
• Griežot kloki (15) paceliet vai iegremdējiet zāga asmeni tā, lai tā augšējais zobs atrastos aptuveni 5 mm virs apstrādājamā priekšmeta virsmas.
• leslédziet elektroinstrumentu.
• Ar vienu roku spiediet apstrādājamo priekšmetu pie lenka vadotnes un ar otru roku lēni pārvietojiet vadotni uz priekšu, turot to aiz roktura (52) un lēni pārbīdot gropē (28).
  – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.

Svarigāko iestādījumu pārbaude un korekcija

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģet tā svarīgākos iestatījumus.

406 | Latviešu

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitativi.

Vertikālā zāgēšanas leŋka fiksēto vērtību 0°/45° atduru iestatīšana

• Pārvietojiet elektroinstrumentu darba stāvokli.
• lestatiet vertikālo zāgēšanas leŋki (zāga asmens slīpumu) 0°.
• Nonemiet aizsargpärsegu (3).

Pärbaude (attëls J1)

- Iznemiet galda ieliktni (23), kā norādīts sadalā (skatīt „Galda ieliktņa montāža (attēls c)“, Lappuse 401).

- lestatiet uz lenkmēra lenki 90° un novietojiet to uz zāgēšanas galda (21).

Lenkmēra mērstienim visā garumā cieši jāpiespiežas zāga asmenim (24).

lestatišana (attēls J2)

• Atskrūvējiet skrūvi (58). Līdz ar to klūst iespējams pārbīdīt 0° atduri (20).
• Atbrīvojiet fiksējošo sviru (18).
• Pabīdiet rokratu (14) 0° atdures virzienā, līdz leņķmēra mērstienis visā garumā cieši jāpiespiežas zāga asmenim.
• Noturot rokratu šādā stāvoklī, no jauna stingri pievelciet fiksējošo sviru (18).

- No jauna stingri pieskrūvējiet skrūvi (58).

- No jauna iestipriniet galda ieliktni (23), kā aprakstīts sadalā (skatīt „Galda ieliktņa montāža (attēls c)“, Lappuse 401).

Gadijumā, ja lenka rāditājs (51) pēc iestatišanas neatrodas uz vienas taisnes ar 0° atzīmi uz skalas (19), ar tirdzniecibā pieejamu krustrievas skrūvgriezi atskrūvējiet skrūvi (59) un izlidziniet lenka rāditāju ar 0° atzīmi.

Atkārtojiet iepriekš aprakstiās darbības vertikālā zāgēšanas lenka standarta vērtībai 45° (atskrūvējiet skrūvi (60) un pārbīdiet pārbīdit 45° atduri (17)). Šajā gadījumā lenka rādītāju (51) vairs nedrīkst pārvietot.

Zāga asmens paralelitāte vadotnes gropēm, pa kurām pārvietojas lenka vadotne (attēls K)

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Nonemiet aizsargpärsegu (3).

Pärbaude

• Ar zīmuli iezīmējiet pirmo pa kreisi vērsto zāga asmens zobu, kas ir redzams virs galda ieliktņa elektroinstrumenta mugurpusē.
• lestatiet uz lenkmēra lenki 90° un savietojiet tā mērstiena malu ar vadotnes gropes (28) malu.

• Pārbīdiet leņķmēra mērstieni, līdz tas skar iezīmēto zāga asmens zobu, un izmēriet attālumu starp zāga asmeni un vadotnes gropi.
  – Pagrieziet zāga asmeni, līdz iezīmētais asmens zobs klūst redzams virs galda ieliktņa elektroinstrumenta priekšpusē.

• Pārvietojiet leŋkmēra mērstieni, līdz tas skar iezīmēto zāga asmens zobu.

• Vêlreiz izmēriet attālumu starp zāga asmeni un vadotnes gropi.

Abām izmērītajām attāluma vērtībām jābūt vienādām.

lestatišana

– Atskrūvējiet seštūra ligzdskrūves (61), kas atrodas zem zāgēšanas galda instrumenta priekšpusē, kā arī seštūra ligzdskrūves (62), kas atrodas zem zāgēšanas galda instrumenta priekšpusē, lietojot kopā ar instrumentu piegādāto seštūra stienatslēgu (10).
- Uzmanīgi pagroziet zāga asmeni, līdz tas nostājas paralēli vadotnes gropei (28).
- No jauna stingri pieskrūvējiet visas skrūves (61) un (62).

Zāgēšanas galda attāluma rādītāja iestatīšana (attēls L)

– Novietojiet paralēlo vadotni pa labi no zāga asmens. Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā (54) uz skalas apakšējā graduējuma rāda 29 cm. Lai paralēlo vadotni fiksētu šajā stāvokli, no jauna nospiediet lejup fiksējošo rokturi (38).
- Pavelciet (13) līdz galam augšup un līdz galam izvelciet uz āru zāgēšanas galda paplašinātāju (6).

Pärbaude

Attāluma rādītājam (55) uz skalas (1) augšējā graduējuma jārāda tāda pati vērtība, kādu rāda marķējuma atzīme lupā (54) uz skalas (1) apakšējā graduējuma.

lestatišana

– līdz galam izvelciet uz āru zāgēšanas galda paplašinātāju (6).
– līdz galam izvelciet uz āru zāgēšanas galda paplašinātāju (6).
- Ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi (63) un izlīdziniet lenķa rādītāju (55) ar 29 cm iedaļu uz augšējās skalas (1).

Paralēlās vadotnes paralelitātes iestatīšana (attēls M)

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Nonemiet aizsargpärsegu (3).
• Atbrivojiet rokturi paralēlās vadotnes fiksēšanai (38) un pārbīdiet paralēlo vadotni, līdz tā pieskaras zāga asmenim.

Pärbaude

Paralēlajai vadotnei (5) jāpieskaras zāga asmenim visā tās garumā.

lestatišana

• Atskrūvējiet sešstūra ligzdskrūves (64), lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu (10).
  – Uzmanīgi pārvietojiet paralēlo vadotni (5), līdz tā visā garumā pieskaras zāga asmenim.
• Noturiet paralēlo vadotni šajā stāvoklī un no jauna pārvietojiet lejup fiksējošo rokturi (38).
• No jauna stingri pieskrūvējiet sešstūra ligzdskrūves (64).

Paralēlās vadotnes piespiedējspēka iestatīšana

Ilgstoši lietojot elektroinstrumentu, paralēlās vadotnes (5) nostiprināšanas spēks var samazināties.

- Pieskrūvējiet regulējošo skrūvi (22). līdz paralēlo vadotni no jauna klūst iespējams stingri nostiprināt uz zāgēšanas galda.

Paralēlās vadotnes lupas iestatīšana (attēls M)

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Nonemiet aizsargpârsegu (3).
• Pārvietojiet paralēlo vadotni (5) pa labi, līdz tā pieskaras zāga asmenim.

Pärbaude

Markējuma atzīmei lupā (54) jāsakrīt ar 0° iedaļu uz skalas (1).

lestatišana

- Ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi (65) un savietojiet marķējuma atzīmi lupā ar 0° iedaļu uz skalas.

Galda ieliktna limena regulësana (attels N)

Pârbaude

Galda ieliktna (23) priekšejai malai jäatrodas vienä limeni ar zagëšanas galda virsmu vai nedaudz zem täs, bet täs aizmugurëjai malai jäatrodas vienä limeni ar zagëšanas galda virsmu vai nedaudz virs täs.

lestatišana

- Ar gredzenatslēgas (9) skrūvgrieža asmeni iestatiet regulējošās skrūves (66) vajadzīgajā līmenī.

Uzglabāšana un transportēšana (attēli 01 - 02)

Instrumenta elementu uzglabāšana

Uzglabāšanas laikā uz elektroinstrumenta iespējams droši nostiprināt vairākus tā elementus.

• Noskrūvējiet paralēlo palīgvadotni (40) no paralēlās vadotnes (5).
• levietojiet visas noņemtās instrumenta daļas uzglabāšanas stiprinājumos uz tā korpusa (skatīt zemāk sniegto tabulu).

Instrumenta elements	Nodalijums uzglabāšanai
Paralēlā vadotne (5)	Apgrieziet, no apakšas iekariniet vadstieņos un stingri nostipriniet, pievelkot rokturi (38)
Bīdstienis (12) levietojiet nodalījumā (67)
Aizsargpārsegs (3) lekariniet turētāja (11) izgriezumā un nostipriniet, stingri pievelkot fiksējošo sviru (36)
Sešstūra stieņatslēga (10)	levietojiet nodalījumā (68)
Gredzenatslēga (9) levietojiet nodalījumā (69)
Leņka vadotne (2) levietojiet nodalījumā (7)
Paralēlā palīgvadotne (40)	lebīdiet gropē aiz paralēlās vadotnes (5) un stingri nostipriniet, pievelkot spārnskrūves

Elektroinstrumenta pärnešana

Pirms elektroinstrumenta transportēšanas veiciet šādas darbības.

• Pärvietojiet elektroinstrumentu transporta stāvokli (skatit sadalu (skatit „Transporta stāvoklis“, Lappuse 403)).
  – Nonemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāga asmeņus noslēdzamā futrāli.
  – Līdz galam iebīdiet iekšā zāgēšanas galda paplašinātāju (6) un to fiksējiet, nospiežot lejup sviru (13).
• Uztiniet elektrokabeli uz turētāja (26).
• Pacejot un transportējot elektroinstrumentu, izmantojiet šim nolūkam pārnešanas rokturi (27).
  Elektroinstrumenta transportēšanas laikā tā pacelšanai un nostiprināšanai izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.

Apkalpošana un apkope

Apkalpošana un tirišana

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības limeni.

Tirišana

▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.

Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu.

Pasākumi trokšna samazināšanai

Pasākumi, ko var veikt ražotājs:

- Pakāpeniska palaišana

– Piegāde komplektā ar īpaši izstrādātu zāga asmeni ar samazinātu trokšna līmeni

Pasākumi, ko var veikt lietotājs:

• Veiciet montāžu uz stabilas darba virsmas, kas ľauj samazināt vibrāciju
  – Izmantojiet ipaši izstrādātus zāga asmenus ar samazinātu troksņa līmeni,
• Regulāra tīriet zāga asmeni un elektroinstrumentu

Piederumi

	Izstrādājumanumurs
Lenka vadotne 1 609 B04 510
Bidstienis 1 609 B06 410

408 | Lietuvių k.

	Izstrādājuma numurs
Aizsargpārsegs 1 609 B04 542
Paralēlā vadotne 1 609 B04 590
Darba galds GTA 560 3 601 M22 700
Optiline Wood šāda tipa instrumentiem:3 601 M42 000/... 030/... 070
Zāga asmens 216 x 30 mm, 22 zobu 2 608 838 410
Zāga asmens 216 x 30 mm, 34 zobu 2 608 838 409
Zāga asmens 216 x 30 mm, 54 zobu 2 608 838 411
Multi Material šāda tipa instrumentiem:3 601 M42 040
Zāga asmens 216 x 30 mm, 22 zobu 2 608 644 569216 x 25,4 mm ar samazinošogredzenu
Expert Wood šāda tipa instrumentiem:3 601 M42 0B0
Zāga asmens 216 x 25,4 mm, 60zobu	2 608 642 995

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šis direktivas atspoguļojumiem nacionālajā likumdošanā,

lietošanai nederīgie elektroinstrumenti jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
