Merke	Bosch
Modell	GTS 635-216 Professional
Produkttype	Stasjonær bordsirkelsag
Nominell opptatt effekt	1600 W
Merkespenning	220-240 V
Frekvens	50/60 Hz
Tomgangshastighet	5500 o/min
Vekt	22 kg
Mål (L x B x H)	658 x 332 x 553 mm
Bladdiameter	216 mm
Bladboringsdiameter	30 mm (eller 25,4 mm avhengig av versjon)
Maks arbeidsstykkehøyde (0°)	70 mm
Maks arbeidsstykkehøyde (45°)	50 mm
Hellingsvinkel	0° til 45°
Gjæringsvinkel (horisontal)	-30° til +30°
Beskyttelsesgrad	II (dobbeltisolasjon)
Hovedfunksjoner	Lengkutt, tverrkutt, skråkutt, gjæringskutt
Sikkerhetsutstyr	Beskyttelsesdeksel, splittkniv, splintbeskyttelse, motorbrems, mykstart
Medfølgende tilbehør	Parallellanslag, vinkelanslag, skyvestokk, nøkler, beskyttelsesdeksel
Vedlikehold og rengjøring	Koble fra før rengjøring, bruk trykkluft eller børste
Etterkundsetjeneste	Bosch kundeservice, reservedeler tilgjengelig online

Ofte stilte spørsmål - GTS 635-216 Professional BOSCH

Hva er effekten til Bosch GTS 635-216 Professional bordsirkelsag?

Den nominelle opptatte effekten er 1600 W.

Hva er maksimal bladdiameter som passer?

Bladdiameteren må være 216 mm.

Hvordan justere bladets hellingsvinkel?

Løsne låsespaken (18), drei svinghjulet (14) til ønsket vinkel (0° til 45°), og stram deretter spaken.

Hva er maksimal skjærehøyde ved 0°?

Maksimal arbeidsstykkehøyde er 70 mm ved 0° helling.

Hvordan bytte sagblad?

Koble verktøyet fra strømmen, fjern beskyttelsesdekselet og splintbeskyttelsen, lås spindelen med spaken (47), skru løs mutteren (46) med sekskantnøkkelen, ta ut det gamle bladet og sett inn det nye i riktig rotasjonsretning. Bruk vernehansker.

Kan jeg bruke denne sagen til å kutte aluminium?

Ja, forutsatt at du bruker et egnet blad og arbeider uten sponavsug for å unngå brannfare.

Hvilke tilbehør følger med sagen?

Medfølgende: parallellanslag (5), vinkelanslag (2), skyvestokk (12), splintbeskyttelse (23), beskyttelsesdeksel (3), nøkler (9,10), ekstra parallellanslag (40).

Hvordan rengjøre bordsirkelsagen?

Koble verktøyet fra strømmen, fjern sponene med en børste eller trykkluft. Rengjør ventilasjonssporene og det nedre bladdekselet regelmessig.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelig på nettsiden www.bosch-pt.com eller via Bosch kundeservice.

Har sagen mykstart?

Ja, den er utstyrt med mykstart for å redusere støynivået og unngå rykk.

BRUKSANVISNING GTS 635-216 Professional BOSCH

Svensk .... Sidan 128

Norsk.... Side 141

Suomi ....Sivu 153

Advarsler i forbindelse med savning

Årsager til tilbageslag og advarsler relateret til dette

Symboler og deres betydning

Symboler og deres betydning

Symboler og deres betydning

højre side:

Produkt- og ydelsesbeskrivelse

(3) Beskyttelsesafdækning

(4) Spaltekniv

(5) Parallelanslag

(8) Boringer til montering

(9) Ringnøgle (24 mm; 23 mm)

(10) Unbrakonøgle (5 mm)

(17) Anslag til 45°-geringsvinkel (lodret)

(19) Skala til geringsvinkel (lodret)

(20) Anslag til 0°-geringsvinkel (lodret)

(21) Savbord

(25) Styrenot til parallelanslag

(26) Kabelholder

(27) Bæregreb

(28) Styrenot til vinkelanslag

(29) Udsugningsadapter

(30) V-styrenot på savbord til parallelanslag

(31) Bundplade

(32) Låseskrue til bundgitter

(39) V-styring til parallelanslag

(40) Ekstra parallelanslag

(59) Skrue til vinkelviser (lodret)

Maksimale emnemål: (se "Maksimale emnemål", Side 126)

Støjinformation

Montering af beskyttelsesafdækning (se billeder d1 - d2)

Støvsugeren skal være egnet til det materiale, som skal op- suges.

Operatørens position (se billede H)

Opbevaring og transport (se billeder 01 - 02)

Maskinelementer opbevares

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna när et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.

▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling

142 | Norsk

kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Därlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Service

Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for bordsager

Advarsler om verneinnretninger

▶ Verneinnretningene må være på plass. Verneinnretningene må være i funksjonsdyktig stand og være riktig montert. Hvis en verneinnretning er løs, skadet eller ikke fungerer som den skal, må den repareres eller skiftes ut.
▶ Bruk alltid sagbladvern og spaltekiile ved gjennomsagingsoperasjoner. Ved gjennomsaging, der sagbladet sager gjennom hele tykkelsen på emnet, bidrar

vernet og andre sikkerhetsanordningen til å redusere faren for personskade.

▶ Fest verneinnretningene igjen umiddelbart etter at en operasjon som krever at vernet og/eller spaltekilen fjernes (som falsing), er utført. Vernet og spaltekilen bidrar til å redusere faren for personskader.
- Kontroller at sagbladet ikke berører vernet, spaltekilen eller emnet før bryteren slås på. Hvis disse berører sagbladet utilsiktet, kan det oppstå farlige situasjoner.
▶ Juster spaltekilen som beskrevet i denne bruksanvisningen. Feil avstand, posisjonering og justering kan føre til at spaltekilen ikke kan hindre tilbakeslag på en effektiv måte.
For at spaltekilen skal fungere, må den gripe inn i emnet. Spaltekilen fungerer ikke ved saging av emner som er for korte til at spaltekilen griper inn i dem. I slike situasjoner kan ikke tilbakeslag hindres av spaltekilen.
▶ Bruk sagbladet som passer for spaltekilen. For at spaltekilen skal fungere riktig må sagbladdiameteren stemme med spaltekilen, og sagbladkroppen må være tynnere enn tykkelsen på spaltekilen og kuttebredden til sagbladet må være større en tykkelsen på spaltekilen.

Advarsler om saging

RE: Hold aldri fingrene eller hendene i nærheten eller i rett linje med sagbladet. Et øyeblikks uoppmerksomhet eller glipp kan føre hånden mot sagbladet og resultere i alvorlig skade.
Emnet må bare skyves inn mot sagbladet mot rotasjonsretningen. Hvis emnet skyves inn i samme retning som sagbladet roterer over boret, kan det føre til at emnet og hånden din trekkes inn i sagbladet.
Bruk aldri gjæringssagen til å mate inn emnet ved langsgående kutt, og bruk ikke parallellanlegget som lengdestopp ved kryssaging med gjæringssagen. Hvis emnet styres med parallellanlegget og gjæringssagen samtidig, øker faren for blokkering av sagbladet og tilbakeslag.
Ved langsgående saging må kraften som brukes for å mate inn emnet, alltid utøves mellom anlegget og sagbladet. Bruk en skyvestokk når avstanden mellom anlegget og sagbladet er under 150 mm, og bruk en skyvekloss når avstanden er under 50 mm.

"Hjelpemidler" "holder hånden din i trygg avstand fra sagbladet.

▶ Bruk bare skyvestokken fra produsenten eller en som er fremstilt i samsvar med anvisningene. Denne skyvestokken gir tilstrekkelig avstand fra hånden til sagbladet.
▶ Bruk aldri en skyvestokk som er skadet eller forkortet. En skadet skyvestokk kan brekke, slik at hånden din glir inn i sagbladet.
Utfør aldri noen operasjoner på "frihånd". Bruk alltid parallellanlegget eller gjæringssagen til å plassere og styre emnet. "Frihånd" betyr at du bruker hendene dine til å støtte eller styre emnet, istedenfor å bruke et

parallellanlegg eller en gjæringssag. Frihåndssaging fører til forskyvning, blokkering og tilbakeslag.

▶ Strekk aldri hendene rundt eller over et roterende sagblad. Hvis du strekker deg etter et emne, kan du utilsiktet komme i berøring med det roterende sagbladet.
Sørg for ekstra støtte for emnene bak og/eller på sidene til bordsagen hvis emnene er lange/brede, slik at de ligger plant. Et langt og/eller bredt emne har en tendens til å bøye seg ned på bordkanten, slik at man mister kontrollen, sagbladet blokkeres og det oppstår tilbakeslag.
Skyv inn emnet med jevn hastighet. Ikke bøy eller vri på emnet. Hvis det oppstår blokkering, må verktøyet slås av umiddelbart og kobles fra strømforsyningen før blokkeringen fjernes. Hvis sagbladet blokkeres av emnet, kan det oppstå tilbakeslag eller motoren kan stoppe.
Ikke fjern avsagd materiale mens sagen går. Materialet kan settes seg fast i anlegget eller på innsiden av sagbladvernet og sagbladet, slik at fingrene dine trekkes inn i sagbladet. Slå av sagen og vent til sagbladet stopper før du fjerner materiale.
▶ Bruk et ekstra anlegg som har kontakt med bordet ved langsgående saging av emner som er under 2 mm tykke. Et tynt emne kan kile seg fast under parallellanlegget og føre til tilbakeslag.

Årsaker til tilbakeslag, og tilknyttede advarsler

Tilbakeslag er en plutselig reaksjon på emnet på grunn av at sagbladet trykkes sammen eller blokkeres, eller sagelinjen forskyves i emnet i forhold til sagbladet, eller når en del av emnet blokkeres mellom sagbladet og parallellanlegget eller et annet objekt som sitter fast.

Ved tilbakeslag løftes emnet vanligvis opp fra bordet av den bakre delen av sagbladet, og beveger seg med stor hastighet mot brukeren.

Tilbakeslag skyldes feil bruk av sagen og/eller feil driftsprosedyrer eller -betingelser og kan unngås ved å følge sikkerhetsreglene nedenfor.

Stå aldri rett ved siden av sagbladet. Stå alltid på samme side av sagbladet som anlegget. Tilbakeslag kan føre til at emnet slynges mot en person som står foran og rett ved siden av sagbladet.
Strekk deg aldri over eller inn bak sagbladet for å trekke i eller støtte emnet. Du kan komme til å berøre sagbladet, eller tilbakeslag kan trekke fingrene dine inn i sagbladet.
▶ Hold og press aldri emnet som kappes, mot det roterende sagbladet. Hvis emnet som kappes, presses mot sagbladet, vil det oppstå blokkering og tilbakeslag.
▶ Still inn anlegget slik at det er parallelt med sagbladet. Hvis anlegget plasseres feil, vil emnet bli trykt mot sagbladet, og det oppstår tilbakeslag.
▶ Bruk et hjelpestykke til å styre emnet mot bordet og anlegget når du ikke sager helt igjennom emner som saging av noter og falser. Et hjelpestykke gjør det

enklere å kontrollere emnet hvis det skulle oppstå tilbakeslag.

Støtt store paneler for å minimere faren for fastklemming av bladet og tilbakeslag. Store paneler har en tendens til å sige ned av sin egen vekt. Støtte(r) må plasseres under alle delene av panelet som overstiger lengden på bordet.
Vær ekstra forsiktig ved kapping av et emne som er vridd, bøyd eller ikke har en rett kant til å styre det med en gjæringssag eller langs anlegget. Et emne som er vridd eller bøyd er ustabilt, og fører til feiljustering av snittet med sagbladet, blokkering og tilbakeslag.
Sag aldri mer enn ett emne, stablet vertikalt eller horisontalt. Sagbladet kan plukke opp ett eller flere stykker og forårsake tilbakeslag.
Når du starter sagen på nytt med sagbladet i emnet, sentrerer du sagbladet i snittet slik at sagtennene ikke stikker inn i materialet. Hvis sagbladet blokkeres, kan det løfte opp emnet slik at det oppstår tilbakeslag när sagen startes igjen.
Sørg for at sagbladene alltid er rene, skarpe og riktig innstilt. Bruk aldri bøyde sagblad eller sagblad med tenner som har sprekker eller er brukket. Skarpe og riktig innstilte sagblad minimerer blokkering, stopp og tilbakeslag.

Advarsler om bruk av bordsager

Slå av bordsagen og koble fra strømledningen før bordinnlegget tas ut, før skifte av sagblad eller justering av spaltekilen eller sagbladvernet og når maskinen skal stå uten tilsyn. Uhell kan unngås med egnede sikkerhetstiltak.
La aldri sagbladet være i gang uten tilsyn. Slå det av, og forlat ikke verktøyet før det har stoppet helt. En sag som står uten tilsyn mens den er i gang, er en ukontrollert fare.
Plasser bordsagen på et sted med god belysning og plant underlag, der du hele tiden kan stå stødig. Den bør plasseres på et sted der det er nok plass til at emnestørrelsen kan håndteres uten problemer.

Trange, mørke steder og ujevne, glatte gulv representerer fare for ulykker.

Rengjør ofte, og fjern sagstøv under sagbordet og/eller støvoppsamleren. Sagstøv som samler seg opp, er brennbart og kan selvantenne.
Bordsagen må sikres. En bordsag som ikke er riktig sikret, kan bevege seg eller velte.
Fjern verktøy, avkapp osv. fra bordet før bordsagen slås på. Oppmerksomhet eller en potensiell blokkering kan være farlig.
▶ Bruk alltid sagblad med riktig størrelse og form (diamant eller runde) på spindelhullene. Sagblad som ikke passer til festeelementene til sagen vil bli usentrert, noe som fører til at du mister kontrollen.
▶ Bruk aldri skadde eller feil type festeanordninger for sagbladet, som flenser, sagbladskiver, bolter eller

144 | Norsk

muttere. Disse festene er utviklet spesielt for din sag, for sikker drift og optimal ytelse.

Du må aldri stå på bordsagen og ikke bruke den som klatrehjelp. Det kan oppstå alvorlig personskade hvis verktøyet velter eller kutteverktøyet berøres.
- Kontroller at sagbladet er montert slik at det roterer i riktig retning. Bruk ikke slipeskiver, stålbørster eller kappeskiver på en bordsag. Feil ved monteringen av sagbladet eller bruk av tilbehør som ikke er anbefalt kan føre til alvorlige personskader.

▶ Bruk vernehansker ved montering av sagbladet. Det kan oppstå personskader.
▶ Bruk ikke sagblad av HSS-stål. Slike sagblad kan lett brekke.
▶ Bruk aldri elektroverktøyet uten bordinnsatsen. Skift ut bordinnsatsen hvis den er defekt. Uten en feilfri bordinnsats kan du skade deg på sagbladet.
▶ Sørg for at arbeidsplassen alltid er ren. Materialblandinger representerer ekstra stor fare. Lettmetallstøv kan brenne eller eksplodere.
▶ Velg et sagblad som er egnet til materialet du vil bearbeide.
Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og på elektroverktøyet og som er kontrollert jf. EN 847-1 og tilsvarende markert.
▶ Bruk kun sagblad som anbefales av elektroverktøyprodusenten og som er egnet for det materialet du vil bearbeide.
Før emnet bare mot sagbladet mens sagbladet roterer. Det er ellers fare for tilbakeslag hvis sagbladet henger seg opp i emnet.

Symboler

De nedenstående symbolene kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke elektroverktøyet en bedre og sikrere måte.

Symboler og deres betydning

Pass på at hendene ikke kommer inn i sageområdet när elektroverktøyet går. Ved kontakt med sagbladet er det fare for skader.

Bruk en støvmaske.

Symboler og deres betydning

Bruk hørselvern. Eksponering for støy kan føre til at man mister hørselen.

Bruk vernebriller.

3 601 M42 000
3 601 M42 030
3 601 M42 070
3 601 M42 040

3 601 M42 0B0

Ta hensyn til sagbladets dimensjoner. Hulldiameteren må passe uten klaring på verktøyspindelen. Hvis det er nødvendig å bruke reduksjonsstykker, må reduksjonsstykkenes dimensjoner passe til tykkelsen på hovedbladet, sagbladets hulldiameter og diameteren på verktøyspindelen. Bruk fortrinnsvis reduksjonsstykkene som fulgte med sagbladet.

a Maksimal diameter for sagbladet er 216 mm.
b Ved bytte av sagblad må du passe på at sagebredden ikke er mindre enn 2,3 mm og stambladtykkelsen ikke er større enn 2,1 mm. Ellers er det fare for at spaltekniven setter seg fast i emnet.
c Tykkelsen på spaltekilen er 2,2 mm.
d Tennenes skjæreretning (pilretningen på sagbladet) må stemme med pilretningen på spaltekilen.

Symboler og deres betydning

Den maksimalt mulige emnehøyden er 70 mm.

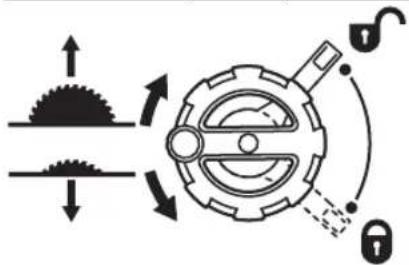

Viser dreieretningen til sveiven for senking (transportstilling) og heving (arbeidsstilling) av sagbladet.

Høyre side:

Viser stillingen til låsespaken for låsing av sagbladet og ved innstilling av den vertikale gjæringsvinkelen (svingbart sagblad).

	Elektroverktøy med kapslingsgraden II er forsterket og har dobbel isolering.
CE	Med CE-merket bekrefter produsenten at elektroverktøyet er i overensstemmelse med gjeldende EU-direktiver.

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonen.

Forskriftsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å lage langsgående og tverrsnitt med rett skjæring i hardt og mykt tre og på spon- og fiberplater. Det er da mulig å sage med horisontale gjæringsvinkler på -30° til +30° og vertikale gjæringsvinkler på 0° til 45°.

Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og kunststoff.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

(1) Skala for avstand mellom sagblad og parallellanlegg
(2) Vinkelanlegg
(3) Beskyttelsesdeksel
(4) Spaltekniv

(5) Parallellanlegg
(6) Sagbordutvidelse
(7) Oppbevaringsplass for vinkelanlegg
(8) Boringer for montering
(9) Ringnøkkel (24 mm; 23 mm)
(10) Unbrakonøkkel (5 mm)
(11) Holder for oppbevaring av beskyttelsesdekselet
(12) Skyvestokk
(13) Spennhändtak for sagbordutvidelse
(14) Håndhjul
(15) Sveiv for heving og senking av sagbladet
(16) Sikkerhetsklaff på av/på-bryteren
(17) Anlegg for 45°-gjæringsvinkel (vertikal)
(18) Låsespak til innstilling av vertikal gjæringsvinkel
(19) Skala for gjæringsvinkel (vertikal)
(20) Anlegg for 0°-gjæringsvinkel (vertikal)
(21) Sagbord
(22) Justerskrue for parallellanleggets spennkraft
(23) Innleggsplate
(24) Sagblad
(25) Styrespor for parallellanlegg
(26) Ledningsholder
(27) Bærehåndtak
(28) Styrespor for vinkelanlegg
(29) Støvsugeradapter
(30) V-styrespor på sagbordet for parallellanlegget
(31) Bunnplate
(32) Låseskrue for bunngitter
(33) Klemspak til spaltekniv
(34) Anslagsstifter til spaltekniv
(35) Låseskrue for innleggsplate
(36) Klemspak til beskyttelsesdeksel
(37) Føringsbolt til beskyttelsesdeksel
(38) Spennhändtak for parallellanlegget
(39) Parallellanleggets V-spor
(40) Ekstra parallellanlegg
(41) Festesett "Ekstra parallellanlegg"
(42) Styreskinne til vinkelanlegget
(43) Nedre sagbladdeksel
(44) Lask på nedre sagbladdeksel
(45) Grepshull for løfting av innleggsplaten
(46) Spennmutter
(47) Spindellåsespak
(48) Spennflens
(49) Festeflens
(50) Verktøyspindel
(51) Vinkelindikator (vertikal)

146 | Norsk

(52) Låseknapp for valgfri gjæringsvinkel (horisontal)

(53) Vinkelanviser på vinkelanlegget

(54) Lupe

(55) Avstandsindikator sagbord

(56) På-knapp

(57) Kontrollvindu

(58) Stjerneskrue for innstilling av anlegget 0°

(59) Skrue for vinkelindikator (vertikal)

(60) Stjerneskrue for innstilling av anlegget 45°

(61) Unbrakoskruer (5 mm) foran for innstilling av sagbladets parallellitet

(62) Unbrakoskruer (5 mm) bak for innstilling av sagbladets parallellitet

(63) Skrue for avstandsindikatoren til sagbordet

(64) Unbrakoskruer (5 mm) for innstilling av parallellanleggets parallellitet

(65) Skrue for avstandsindikatoren til parallellanlegget

(66) Justerskruer for innleggsplate

(67) Oppbevaringsplass for skyvestokk

(68) Oppbevaringsplass for unbrakonøkkel

(69) Oppbevaringsplass for ringnøkkel

Tekniske data

Bordsirkelsag GTS 635-216 GTS 635-216

Artikkelnummer	3 601 M42 000	3 601 M42 0B0
	3 601 M42 030
	3 601 M42 070
	3 601 M42 040
Opptatt effekt W 1600 1600
Nominell spenning V 220 - 240 220 - 240
Frekvens Hz 50/60 50/60
Tomgangsturtall o/min 5500 5500
Startstrømbegrensing ● ●
Vekt i samsvar med EPTA-Procedure 01:2014 kg 22 22
Kapslingsgrad	☐ / II / II	☐
Mål (inkludert avtagbare maskindeler)
Bredde x dybde x høyde mm 658 x 332 x 553 658 x 332 x 553

Mål for egnede sagblad

Sagbladdiameter	mm	216	216
Stambladtykkelse	mm	1,5 - 2,1	1,5 - 2,1
Min. tanntykkelse/-vikking	mm	2,3	2,3
Boringsdiameter	mm 30	25,4

Maksimale emnemål: (se „Maksimale emnemål“, Side 151)

Informasjon om støy

Støyemisjon målt i henhold til EN 62841-3-1.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 94 dB(A); lydeffektnivå 103 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet.

Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til

en betydelig økning av støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig.

Montering

▶ Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen.

Leveransens innhold

Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med:

• Bordsirkelsag med montert sagblad (24) og spaltekniv (4)
• Vinkelanlegg (2)
• Parallellanlegg (5)
• Ekstra parallellanlegg (40)
• Festesett "Ekstra parallellanlegg" (41) (2 festeskruer, 2 underlagsskiver, 2 vingemuttere)
• Beskyttelsesdeksel (3)
• Unbrakonøkkel (10)
• Ringnøkkel (9) med sporskrutrekkerspiss
• Skyvestokk (12)
• Innleggsplate (23)

Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift.

Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent verksted.

Montering av enkeltdeler

• Ta alle medleverte deler forsiktig ut av emballasjen.
• Fjern all emballasjen til elektroverktøyet og tilbehøret som ble levert sammen med verktøyet.
• Drei låseskruene (32) med spissen på ringnøkkelen (9) i retningen "Låse opp" til de stopper, og åpne bunngitteret (31) (se bilde a).

Fjern emballasjematerialet under motorblokken.

Følgende maskinkomponenter er festet rett på huset: skyvestokk (12), ringnøkkel (9), unbrakonøkkel (10), parallellanlegg (5), vinkelanlegg (2), støvsugeradapter (29), ekstra parallellanlegg (40) med festesett (41), beskyttelsesdeksel (3).

- Når du trenger en av disse komponentene, tar du det forsiktig ut av oppbevaringsrommet.

Plassere spaltekniven (se bilde b1 - b2)

Merknad: Rengjør om nødvendig alle delene som skal monteres, før spaltekniven plasseres.

• Drei sveiven (15) med urviseren til den stopper, slik at sagbladet (24) er i den høyeste mulige stillingen over sagbordet.
• Løsne klemspaken (33).
• Skyv spaltekniven (4) mot klemspaken (33) til det er mulig å trekke den oppover.
• Trekk spaltekniven helt opp slik at den er plassert nøyaktig over midten av sagbladet.
• La de to stiftene (34) festes i hullene nede på spaltekniven, og stram klemspaken (33) igjen.

Montere innleggsplaten (se bilde c)

• Legg innleggsplaten (23) over spaltekniven (4) i verktøysjakten.
• Drei låseskruen (35) med spissen til ringnøkkelen (9) til den stopper i retningen "Låse".

Forsiden på innleggsplaten (23) må flukte med eller befinne seg litt under sagbordet, og baksiden må flukte med eller befinne seg litt over sagbordet ((se „Stille inn høyden til innleggsplaten (se bilde N)“, Side 152).

Montere beskyttelsesdekselet (se bilde d1 - d2)

Merknad: Monter beskyttelsesdekselet bare när spaltekniven er plassert i den överste stillingen nøyaktig over midten av sagbladet (se bilde b2). Vernedekselet må ikke monteres hvis spaltekniven er i den nederste stillingen (leveringstilstand eller stilling for saging av noter) (se bilde b1).

• Løsne klemspaken (36), og ta beskyttelsesdekselet (3) ut av holderen (11).
• Hold fast sagbladvernet (øvre metallskinne) til beskyttelsesdekselet (3) med den ene hånden, og hold klemspaken (36) oppe med den andre hånden.
• Skyv styrebolten (37) bakover i sporet på spaltekniven (4).
• Før beskyttelsesdekselet (3) nedover til sagbladvernet (øvre metallskinne) står parallelt med overflaten på sagbordet (21).
• Trykk klemspaken (36) ned. Klemspaken skal gå merkbart og hørbart i lås, og beskyttelsesdekselet (3) må være fast og sikkert montert.
• Kontroller alltid før bruk om beskyttelsesdekselet beveger seg feilfritt. Ikke bruk elektroverktøyet hvis beskyttelsesdekselet ikke kan bevege seg fritt og ikke låses umiddelbart.

Montere parallellanlegget (se bilde e)

Parallellanlegget (5) kan plasseres til venstre eller høyre for sagbladet.

• Løsne spennhåndtaket (38) til parallellanlegget (5). På denne måten avlastes V-sporet (39).
• Sett først parallellanlegget med V-sporet i styresporet (30) til sagbordet. Plasser deretter parallellanlegget i det fremre styresporet (25) til sagbordet. Parallellanlegget kan nå forskyves etter ønske.
• For å låse parallellanlegget trykker du spennhåndtaket (38) ned.

Montere det ekstra parallellanlegget (se bilde f)

gjæringsvinkel, må du montere det ekstra parallellanlegget (40) på parallellanlegget (5).

Det ekstra parallellanlegget monteres til venstre eller høyre på parallellanlegget (5) etter behov.

Monter ved bruk av festesettet "Ekstra parallellanlegg" (41) (2 festeskruer, 2 underlagsskiver, 2 vingemuttere).

- Skyv festeskruene gjennom hullene på siden på parallellanlegget (5).

148 | Norsk

• Hodene på skruene er da som en føring for ekstra- parallellanlegget.
• Skyv det ekstra parallellanlegget (40) over hodene til festeskruene.
• Sett underlagsskivene på festeskruene, og stram skruene med vingemutterne.

Montere vinkelanlegget (se bilde g)

- Før skinnen (42) til vinkelanlegget (2) inn i et av styresporene (28) til sagbordet.

Stasjonær eller fleksibel montering

- Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f. eks. arbeidsbenk).

Montere på en arbeidsflate (se bilde h)

- Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk hullene (8).

Montering på et Bosch arbeidsbord (se bilde i)

Arbeidsbordene fra Bosch (f.eks. GTA 560) har høydejusterbare føtter og holder elektroverktøyet på plass på ethvert underlag.

Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader.
▶ Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen.
- Monter elektroverktøyet i transportstilling på arbeidsbenken.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Støv-/sponavsaget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket.

• Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten.
• Vent til sagbladet er helt stanset.
• Finn årsaken til blokkeringen og fjern denne.
  ▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

For å unngå brannfare ved saging av aluminium må du tømme det nedre sponutkastdekselet og ikke bruke sponavsug.

Rengjøre det nedre sagbladdekselet (se bilde j)

For fjerning av bruddstykker av emnet og større spon kan du åpne det nedre sagbladdekselet (43).

• Slå av elektroverktøyet og trekk støpselet ut av stikkontakten.
• Vent til sagbladet har stanset helt.
• Vipp elektroverktøyet mot siden.
• Åpne bunngitteret (31) (se bilde a).
• Trekk laskene (44) til det nedre sagbladdekselet litt fra hverandre, og fell opp det nedre sagbladdekselet (43).
• Fjern bruddstykker fra emnet og spon.
• Lukk sagbladdekselet (43) igjen til laskene (44) går i lås.
• Lukk bunngitteret (31).
• Sett elektroverktøyet i arbeidsstilling.

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Skifte sagblad (se bilde I1 - I4)

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Bruk vernehansker ved montering av sagbladet. Det kan oppstå personskader.
▶ Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall.
Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og på elektroverktøyet og som er kontrollert jf. EN 847-1 og tilsvarende markert.
▶ Bruk bare sagblad som anbefales av produsenten av dette elektroverktøyet og som er egnet for materialet du ønsker å bearbeide. Dermed unngår du overoppheting av sagtannspissene og smelting av plastmaterialet som skal bearbeides.
▶ Bruk ikke sagblad av HSS-stål. Slike sagblad kan lett brekke.

Demontering av sagbladet

• Åpne klemspaken (36), og trekk beskyttelsesdekselet (3) ut av sporet på spaltekniven (4).

• Drei läseskruen (35) med spissen på ringnøkkelen (9) i retning "Åpne" til den stopper, og løft innleggsplaten (23) ut av verktøysjakten. Det er lettere å løfte den med grepshullet (45).

• Drei sveiven (15) med urviseren til den stopper, slik at sagbladet (24) er i den høyeste mulige stillingen over sagbordet.

• Drei spennmutteren (46) med ringnøkkelen (9), og trekk samtidig i spindellåsespaken (47) til denne låses.
• Hold spindellåseknappen trukket ut, og skru spennmutteren av mot urviseren.
• Ta av spennflensen (48).
• Ta av sagbladet (24).

Montering av sagbladet

Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen.

- Sett det nye sagbladet på festeflensen (49) til verktøyspindelen (50).

Merknad: Ikke bruk for små sagblad. Den radiale avstanden mellom sagblad og spaltekniv må være maksimalt 3–8 mm.

▶ Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på spaltekilen!

• Sett på spennflensen (48) og spennmutteren (46).
• Drei spennmutteren (46) med ringnøkkelen (9), og trekk samtidig i spindellåsespaken (47) til denne låses.
• Trekk spennmutteren fast med urviseren.
• Legg innleggsplaten (23) over spaltekniven (4) i verktøysjakten. Drei läseskruen (35) med spissen til ringnøkkelen (9) til den stopper i retningen "Låse".
• Monter beskyttelsesdekselet (3) igjen (se „Montere beskyttelsesdekselet (se bilde d1 - d2)“, Side 147).

Bruk

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Sagbladets transport- og arbeidsstilling

Transportstilling

• Ta av beskyttelsesdekselet (3), fjern innleggsplaten (23) og sett spaltekniven (4) i den nederste stillingen. Sett inn innleggsplaten (23) igjen.
• Drei sveiven (15) mot urviseren til tennene til sagbladet (24) er under sagbordet (21).
• Skyv sagbordutvidelsen (6) helt inn. Trykk spennhändtaket (13) ned. Dermed er sagbordutvidelsen fiksert.

Arbeidsstilling

• Sett spaltekniven (4) i den øverste stillingen nøyaktig over midten på sagbordet, sett inn innleggsplaten (23) og monter beskyttelsesdekselet (3).
• Drei sveiven (15) med urviseren til de øvre tennene til sagbladet (24) er ca. 3–6 mm over emnet.

Forstørrelse av sagbordet

Lange og tunge emner må støttes eller noe må legges under på den frie enden.

Sagbordutvidelse (se bilde A)

Sagbordutvidelsen (6) utvider sagbordet (21) på høyre side.

• Trekk spennhåndtaket (13) for sagbordutvidelsen helt opp.
• Trekk sagbordutvidelsen (6) ut til ønsket lengde.
• Trykk spennhåndtaket (13) ned. Dermed er sagbordutvidelsen fiksert.

Stille inn vertikale og horisontale gjæringsvinkler

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse.

Stille inn vertikale gjæringsvinkler (sagblad) (se bilde B)

Den vertikale gjæringsvinkelen kan stilles inn i et område fra 0° til 45°.

• Løsne låsespaken (18) mot urviseren.
  Merknad: Når låsespaken løsnes helt, vipper sagbladet til en stilling som tilsvarer ca. 30° på grunn av tyngdekraften.
• Trekk eller trykk håndhjulet(14) langs kulissen til vinkelindikatoren (51) viser ønsket gjæringsvinkel.
• Hold håndhjulet i denne stillingen, og stram låsespaken (18) igjen.

For rask og nøyaktig innstilling av standardvinklene 0° og 45° er anlegg ((20), (17)) stilt inn fra fabrikken.

Stille inn horisontale gjæringsvinkler (vinkelanlegg) (se bilde C)

Merknad: Bruk tilsvarende innretninger ved reduksjonssnitt (lange kiler).

Den horisontale gjæringsvinkelen kan stilles inn i et område fra 30° (venstre side) til 30° (høyre side).

• Løsne låseknappen (52) hvis den er strammet.
• Drei vinkelanlegget til vinkelindikatoren (53) viser den ønskede gjæringsvinkelen.
• Stram läseknappen (52) igjen.

Innstilling av parallellanlegget

Parallellanlegget (5) kan plasseres til venstre (svar skala) eller høyre (sølvfarget skala) for sagbladet. Markeringen på lupen (54) viser den innstilte avstanden mellom parallellanlegg og sagblad på skalaen (1).

Plasser parallellanlegget på ønsket side av sagbladet (se „Montere parallellanlegget (se bilde e)“, Side 147).

Stille inn parallellanlegget når sagbordet ikke er trukket ut

• Løsne spennhåndtaket (38) til parallellanlegget (5). Forskyv parallellanlegget til markeringen på lupen (54) viser ønsket avstand til sagbladet. Hvis sagbordet ikke er trukket, ut gjelder den sølvfargede skalaen (1).
• For å låse trykker du spennhåndtaket (38) ned igjen.

150 | Norsk

Stille inn parallellanlegget når sagbordet er trukket ut (se bilde D)

• Plasser parallellanlegget til høyre for sagbladet.
  Forskyv parallellanlegget til markeringen på lupen (54) viser 29 cm på den nedre skalaen.
  For å låse trykker du spennhåndtaket (38) ned igjen.
• Trekk spennhåndtaket (13) for sagbordutvidelsen helt opp.
• Trekk ut sagbordutvidelsen (6) til avstandsindikatoren (55) viser den ønskede avstanden til sagbladet på den øvre skalaen.
• Trykk spennhåndtaket (13) ned. Dermed er sagbordutvidelsen festet i stillingen.

Stille inn det ekstra parallellanlegget (se bilde E)

Når du skal sage smale emner og sage med vertikal gjæringsvinkel, må du montere det ekstra parallellanlegget (40) på parallellanlegget (5).

Det ekstra parallellanlegget monteres til venstre eller høyre på parallellanlegget (5) etter behov.

Arbeidsstykker kan klemmes inn mellom parallellanlegg og sagblad ved sagingen, gripes tak i av det oppstigende sagbladet og slynges bort.

Innstill derfor ekstra-parallelanlegget slik at føringsenden ender et sted mellom fremre tann på sagbladet og forkanten på spaltekniven.

- Løsne alle vingemutterne i festesettet (41), og skyv på det ekstra parallellanlegget til bare de to fremre skruene sørger for feste.

- Trekk vingemutrene fast igjen.

Stille inn spaltekniven (se bilde F)

Spaltekniven (4) hindrer at sagbladet (24) klemmes fast i skjærefugen. Det er ellers fare for tilbakeslag, hvis sagbladet henger seg opp i arbeidsstykket.

Pass derfor alltid på at spaltekniven er korrekt innstilt:

- Den radiale spalten mellom sagblad og spaltekniv må være maksimal 5 mm.

- Tykkelsen på spaltekniven må være mindre enn skjærebredden og større enn stambladtykkelsen.

- For normale kappesnitt må spaltekniven alltid være i den høyeste mulige posisjonen.

Innstilling av høyden på spaltekniven

Til saging av noter må du innstille høyden på spaltekniven.

▶ Bruk bare elektroverktøyet til notskjæring eller falsing med tilsvarende, egnet sikkerhetsutstyr (f.eks. tunnelbeskyttelsesdeksel, presskam).

- Åpne klemspaken (36), og trekk beskyttelsesdekselet (3) ut av sporet på spaltekniven (4).

For å beskytte vernedekselet mot skader må du oppbevare det i holderen (11) på huset (se også bilde 02).

• Drei sveiven (15) med urviseren til den stopper, slik at sagbladet (24) er i den høyeste mulige stillingen over sagbordet.
• Løsne klemspaken (33).
• Trekk spaltekniven fra stiftene (34) (trekk klemspaken (33) litt utover), og skyv spaltekniven (4) ned til den stopper.
• Fest de to stiftene (34) i de øvre hullene på spaltekniven, og stram klemspaken (33) igjen.

Igangsetting

Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt.

- For å slå på trykker du på den grønne på-knappen (56).

- Trykk på sikkerhetsdekselet (16).

Brudd på strømforsyningen

På-/av-bryteren er en såkalt nullspenningsbryter, som forhindrer en ny start av elektroverktøyet etter strømbrudd (f. eks. uttrekking av støpselet i løpet av driften).

For å bruke elektroverktøyet igjen etterpå må du trykke på den grønne på-knappen (56) på nytt.

Beskyttelse mot at uvedkommende bruker verktøyet (se bilde G3)

For å hindre at uvedkommende bruker verktøyet kan du läse sikkerhetsdekselet til av/på-bryteren (16) med en hengelås.

- Skyv kontrollvinduet (57) helt opp, og trykk lett på sikkerhetsdekselet.

- Lås de to ringene til kontrollvinduet og ringen til av/påbryterens grunnplate sammen med en hengelås.

Arbeidshenvisninger

Generelle informasjoner om saging

Før du sager, må du alltid forvisse deg om at sagbladet ikke på noe tidspunkt kan berøre anleggene eller andre maskindeler.
▶ Bruk bare elektroverktøyet til notskjæring eller falsing med tilsvarende, egnet sikkerhetsutstyr (f.eks. tunnelvernedeksel, presskam).
▶ Bruk ikke elektroverktøyet til slissing (not som slutter i emnet).

Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden.

Spaltekilen må være i flukt med sagbladet, for å forhindre at arbeidsstykket klemmer fast.

Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som parallellanlegget kan legges mot.

Oppbevar alltid skyvestokken på elektroverktøyet.

Brukerens plassering (se bilde H)

Stå aldri rett ved siden av sagbladet. Stå alltid på samme side av sagbladet som anlegget. Tilbakeslag kan føre til at emnet slynges mot en person som står foran og rett ved siden av sagbladet.

• Hold hender, fingre og armer borte fra det roterende sagbladet.
  Følg disse anvisningene:
• Hold arbeidsstykket sikkert med begge hender og trykk det fast mot sagbordet.
• Ved saging av smale emner og vertikale gjæringsvinkler må du alltid bruke skyvestokken som følger med (12) og det ekstra parallellanlegget (40).

Maksimale emnemål

Vertikal gjæringsvinkel Maks. høyde på emnet [mm]
0°	70
45°	50

Saging

Saging av rette snitt

• Still inn parallellanlegget (5) på ønsket sagebredde (se „Innstilling av parallellanlegget“, Side 149).
• Legg emnet på sagbordet foran beskyttelsesdekselet (3).
• Hev eller senk sagbladet med sveiven (15) til de øvre tennene på sagbladet (24) er ca. 3–6 mm over emnet.
• Slå på elektroverktøyet.
• Sag gjennom arbeidsstykket med jevn fremføring. Hvis du trykker for hardt, kan sagbladspissene bli overopphetet, og emnet kan skades.
• Slå av elektroverktøyet og vent til sagbladet er helt stanset.

Saging av vertikal gjæringsvinkel

• Still inn ønsket vertikal gjæringsvinkel for sagbladet. Når sagbladet er vippet mot venstre, må anlegget være til høyre for sagbladet.
• Følg anvisningene under (se „Saging av rette snitt“, Side 151)

Sage horisontale gjæringsvinkler (se bilde I)

• Still inn den ønskede horisontale gjæringsvinkelen på vinkelanlegget (2).
• Legg emnet mot vinkelanlegget (2).
• Hev eller senk sagbladet med sveiven (15) til de øvre sagtennene står ca. 5 mm over overflaten til emnet.
• Slå på elektroverktøyet.
• Trykk emnet mot vinkelanlegget med den ene hånden, og skyv det langsomt forover i styresporet (28) med den andre hånden på läseknotten (52).
• Slå av elektroverktøyet og vent til sagbladet er helt stanset.

Kontrollere og justere de grunnleggende innstillingene

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.

Stille inn anlegg for standardgjæringsvinkel 0°/45° (vertikal)

• Sett elektroverktøyet i arbeidsstilling.
• Still inn en vertikal gjæringsvinkel for sagbladet på 0°.
• Fjern beskyttelsesdekselet (3).

Kontrollere (se bilde J1)

• Fjern innleggsplaten (23) (se „Montere innleggsplaten (se bilde c)“, Side 147).
• Still en vinkelmåler på 90°, og sett den på sagbordet (21).

Armen på vinkelmåleren må flukte med sagbladet (24) over hele lengden.

Stille inn (se bilde J2)

• Løsne skruen (58). Slik kan 0°-anlegget (20) forskyves.
• Løsne låsespaken (18).
• Skyv håndhjulet (14) mot 0°-anlegget til armen på vinkelmåleren flukter med sagbladet over hele lengden..
• Hold håndhjulet i denne stillingen, og stram låsespaken (18) igjen.
• Stram skruen (58) igjen.
• Monter innleggsplaten igjen (23) (se „Montere innleggsplaten (se bilde c)“, Side 147).

Hvis vinkelindikatoren (51) ikke er på linje med 0°-merket på skalaen (19) etter innstillingen, løsner du skruen (59) med en vanlig stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket.

Gjenta denne prosedyren for den vertikale gjæringsvinkelen på 45° (løsne skruen (60); flytte 45°-anlegget (17)).

Sagbladets parallellitet med styresporene på vinkelanlegget (se bilde K)

• Sett elektroverktøyet i arbeidsstilling.
• Fjern beskyttelsesdekselet (3).

Kontrollere

• Marker den første venstre sagtannen som er synlig over innleggsplaten bak, med en blyant.
• Still inn en vinkelmåler på 90°, og legg den mot kanten til styresporet (28).
• Forskyv armen til vinkelmåleren til den berører den markerte sagtannen, og les av avstanden mellom sagblad og styrespor.
• Drei sagbladet til den markerte tannen står over innleggsplaten foran.
• Forskyv vinkelmåleren langs styresporet frem til markert sagtann.
• Mål igjen avstanden mellom sagblad og styrespor.

152 | Norsk

• Løsne unbrakoskruene (61) foran under sagbordet og unbrakoskruene (62) bak under sagbordet med unbrakonøkkelen (10) som fulgte med.
• Beveg sagbladet forsiktig til det står parallelt med styresporet (28).
• Trekk til alle skruene (61) og (62) igjen.

Stille inn sagbordets avstandsindikator (se bilde L)

• Plasser parallellanlegget til høyre for sagbladet. Forskyv parallellanlegget til markeringen på lupen (54) viser 29 cm på den nedre skalaen. For å låse trykker du spennhåndtaket (38) ned igjen.
• Trekk spennhändtaket (13) helt opp, og trekk sagbordutvidelsen (6) ut til det stopper.

Kontrollere

Avstandsindikatoren (55) må vise nøyaktig samme verdi på den øvre skalaen (1) som den som er markert i lupen (54) på den nedre skalaen (1).

Innstilling

• Trekk sagbordutvidelsen (6) ut til den stopper.
• Løsne skruen (63) med en stjerneskrutrekker, og rett inn avstandsindikatoren (55) langs 29 cm-merket på den øvre skalaen (1).

Stille inn parallellanleggets parallellitet (se bilde M)

• Sett elektroverktøyet i arbeidsstilling.
• Fjern beskyttelsesdekselet (3).
• Løsne spennhåndtaket (38) til parallellanlegget, og forskyv det til det berører sagbladet.

Kontrollere

Parallellanlegget (5) må berøre sagbladet langs hele lengden.

Innstilling

• Løsne unbrakoskruene (64) med unbrakonøkkelen (10) som fulgte med.
• Beveg parallellanlegget (5) til det berører sagbladet langs hele lengden.
• Hold parallellanlegget i denne stillingen, og trykk spennhåndtaket (38) ned igjen.
• Trekk til unbrakoskruene (64) igjen.

Innstilling av spennkraften for parallellanlegget

Spennkraften til parallellanlegget (5) kan svekkes ved hyppig bruk.

- Stram justerskruen (22) helt til parallellanlegget igjen kan låses på sagbordet.

Stille inn lupen til parallellanlegget (se bilde M)

• Sett elektroverktøyet i arbeidsstilling.
• Fjern beskyttelsesdekselet (3).
• Forskyv parallellanlegget (5) fra høyre til det berører sagbladet.

Kontrollere

Markeringen på lupen (54) må flukte med 0 mm-merket på skalaen (1).

Innstilling

- Løsne skruen (65) med en stjerneskrutrekker, og rett inn markeringen langs 0 mm-merket.

Stille inn høyden til innleggsplaten (se bilde N)

Kontrollere

Forsiden til innleggsplaten (23) må være i flukt med eller litt under sagbordet, baksiden må være i flukt med eller litt over sagbordet.

Innstilling

- Still inn riktig nivå på justerskruene (66) med spissen på ringnøkkelen (9).

Oppbevaring og transport (se bilde 01 - 02)

Oppbevaring av maskinkomponentene

Til oppbevaring har elektroverktøyet en mulighet til å feste visse maskinelementer sikkert.

• Løsne det ekstra parallellanlegget (40) fra parallellanlegget (5).
• Sett alle løse maskindeler oppbevaringsrommene på huset (se tabellen nedenfor).

Maskinelement Oppbevaringsrom

Drei parallellanlegget (5),	hekt det inn i styresporene fra undersiden og lås spennhåndtaket (38)
Sett skyvestokken (12)	i oppbevaringen (67)
Hekt beskyttelsesdekselet (3)	i utsparingen på holderen (11), og fest med klemspaken (36)
Sett unbrakonøkkelen (10)	i oppbevaringen (68)
Sett ringnøkkelen (9)	i oppbevaringen (69)
Sett vinkelanlegget (2)	i oppbevaringen (7)
Skyv det ekstra parallellanlegget (40)	inn i sporet bak på parallellanlegget (5), og stram ved hjelp av vingeskruene

Bære elektroverktøyet

Før en transport av elektroverktøyet må du utføre følgende skritt:

• Sett elektroverktøyet i transportstilling (se „Transportstilling“, Side 149).
• Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg ubenyttede sagblad helst i en lukket beholder under transport.
• Skyv sagbordutvidelsen (6) helt inn, og trykk spennhåndtaket (13) ned for å låse.
• Kveil strømkabelen rundt kabelholderne (26).
• Bruk bærehåndtakene (27) ved løfting og transport.

Bruk bare transportanordningene, aldri beskyttelsesanordningene, til transport av elektroverktøyet.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Rengjøring

▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Fjern støv og spon etter hver arbeidsrunde ved å blåse gjennom med trykkluft eller bruk en pensel.

Tiltak til støydemping

Produsentens tiltak:

• Mykstart
• Levering med et spesielt støyreduserende sagblad Brukerens tiltak:
• Vibrasjonssvak montering på en stabil arbeidsflate
• Bruk av sagblad med støyreduserende funksjoner
• Regelmessig rengjøring av sagblad og elektroverktøy

Tilbehør

	Artikkelnummer
Vinkelanlegg 1 609 B04 510
Skyvestokk 1 609 B06 410
Beskyttelsesdeksel 1 609 B04 542
Parallellanlegg 1 609 B04 590
Arbeidsbord GTA 560 3 601 M22 700
Optiline Wood for følgende typer:3 601 M42 000/... 030/... 070
Sagblad 216 x 30 mm, 22 tenner 2 608 838 410
Sagblad 216 x 30 mm, 34 tenner 2 608 838 409
Sagblad 216 x 30 mm, 54 tenner 2 608 838 411
Multi Material for følgende typer:3 601 M42 040
Sagblad 216 x 30 mm, 22 tenner 2 608 644 569216 x 25,4 mm med reduksjonsring
Expert Wood for følgende typer:3 601 M42 0B0
Sagblad 216 x 25,4 mm, 60 tenner 2 608 642 995

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Suomi

Turvallisuusohjeet
