Марка	Bosch
Модель	GTS 635-216 Professional
Өнім түрі	Стационарлық үстелді дөңгелек ара
Номиналды тұтыну қуаты	1600 Вт
Номиналды кернеу	220-240 В
Жиілік	50/60 Гц
Бос жүріс жиілігі	5500 айн/мин
Салмақ	22 кг
Өлшемдер (Ұ x Е x Б)	658 x 332 x 553 мм
Пышақ диаметрі	216 мм
Пышақ тесігінің диаметрі	30 мм (немесе 25,4 мм нұсқасына байланысты)
Бөлшектің максималды биіктігі (0°)	70 мм
Бөлшектің максималды биіктігі (45°)	50 мм
Көлбеу бұрышы	0°-ден 45°-қа дейін
Көлденең бұрыш	-30°-ден +30°-қа дейін
Қорғаныс деңгейі	II (қос оқшаулау)
Негізгі функциялар	Бойлық, көлденең, қиғаш, бұрыштық кесулер
Қауіпсіздік жабдықтары	Қорғаныс қақпағы, бөлгіш пышақ, жоңқадан қорғағыш, қозғалтқыш тежегіші, біртіндеп іске қосу
Берілетін керек-жарақтар	Параллельді тоқтатқыш, бұрыштық тоқтатқыш, итергіш, кілттер, қорғаныс қақпағы
Күтім және тазалау	Тазалау алдында ажыратыңыз, сығылған ауа немесе щетка пайдаланыңыз
Сатудан кейінгі қызмет	SAV Bosch, қосалқы бөлшектер онлайн қолжетімді

Жиі қойылатын сұрақтар - GTS 635-216 Professional BOSCH

Bosch GTS 635-216 Professional үстелді дөңгелек арасының қуаты қандай?

Номиналды тұтыну қуаты 1600 Вт.

Үйлесімді пышақтың максималды диаметрі қандай?

Пышақ диаметрі 216 мм болуы керек.

Пышақтың көлбеу бұрышын қалай реттеуге болады?

Бекіту рычагын (18) босатыңыз, штурвалды (14) қажетті бұрышқа (0°-ден 45°-қа дейін) бұраңыз, содан кейін рычагты қайта тартыңыз.

0°-та кесудің максималды биіктігі қандай?

Бөлшектің максималды биіктігі 0° көлбеуде 70 мм.

Пышақты қалай ауыстыруға болады?

Құралды ажыратыңыз, қорғаныс қақпағын және жоңқадан қорғағышты алыңыз, шпиндельді рычагпен (47) бекітіңіз, гайканы (46) алтыбұрышты кілтпен бұрап алыңыз, ескі пышақты алып, жаңасын айналу бағытын сақтап орнатыңыз. Қорғаныс қолғабын пайдаланыңыз.

Бұл араны алюминий кесу үшін пайдалануға бола ма?

Иә, сәйкес пышақты пайдаланып, өрт қаупін болдырмау үшін жоңқа сорғызбай жұмыс істеу шартымен.

Арамен бірге қандай керек-жарақтар беріледі?

Беріледі: параллельді тоқтатқыш (5), бұрыштық тоқтатқыш (2), итергіш (12), жоңқадан қорғағыш (23), қорғаныс қақпағы (3), кілттер (9,10), қосымша параллельді тоқтатқыш (40).

Дөңгелек араны қалай тазалауға болады?

Құралды ажыратыңыз, жоңқаларды щеткамен немесе сығылған ауамен алып тастаңыз. Желдету саңылауларын және төменгі пышақ қақпағын үнемі тазалаңыз.

Қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер www.bosch-pt.com сайтында немесе Bosch сатудан кейінгі қызметі арқылы қолжетімді.

Араның біртіндеп іске қосу функциясы бар ма?

Иә, ол шу деңгейін төмендету және кенеттен іске қосылуды болдырмау үшін біртіндеп іске қосу жүйесімен жабдықталған.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GTS 635-216 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз
- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
- жауын -шашын кезінде сыртта (далада) пайдаланбаңыз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшкын шықса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаныз

Шекті күй белгілері

- ток сымының тозуы немесе закымдануы

- өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан сон өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
• сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150 (шарт 1) кужатын караңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады

– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нүсқаулары

Электр құралдары үшін жалпы қауіпсіздік нусқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауінсіздігі

Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мумкін.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпекіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары ток қоғу қауіні пайда болады.

Электр куралдарды жаңбырда немесе вығалды қоршауда пайдаланбаңыз. Электр күралына кірген су ток соғу қауіпін жоғарылатады.

Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр күралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.

Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта

пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.

▶ Егер электр куралын вилғалды жерде пайдалану керек болса, онда қорғайтын өшіру кұрылғысы (RCD) арқылы қорғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін темендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жумысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жақақаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуғ мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті кімін киїціз. Бос кімім мен әшекейлерді киймеңіз. Шашыңыз бен кімімдерді жылжымалы бөлшектерден алыс устаңыз. Бос кімімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды баскару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру)

қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.

Электр күралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жумыс аймағында дұрыс әрі сенімді жумыс істейсіз.
Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын коймаға кою алдында, ашаны куат кезінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр куралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бул куралды пайдалануға жол берменғиз. Тәжірібесіз адамдар қолында электр куралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөнденіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды откір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Устелдік аралар үшін қауіпсіздік нусқаулары Қорғағыштар бойынша ескертулер

Корғағыштар жайында турулы тиіс. Корғағыштар жұмыс тәртібінде және қатты бекітілген болулы тиіс. Бос, зақымдалған немесе дұрыс істемеген корғағыштарды жөндеу немесе алмастыру керек.
Эрдайым диск қорғағышы мен тіреуіш пышақты әр кесу әдісінде пайдаланыңыз. Ара дискісі дайындаманы толығымен кесіп алатын кесу әдістерінде қорғағыш немесе басқа қауіпсіздік құрылғылары жақақттану қауібін төмендетеді.
Корғағышты және/немесе тіреуіш пышақты алып тастауды талап ететін әрекетті (мысалы, ою) аяқтағаннан кейін қорғау жүйесін дереу қайта бекітіңіз. Қорғағыш немесе тіреуіш пышақ жарақаттану қаупін азайтуға көмектеседі.
▶ Косудан алдын ара дискісін қорғағыш, тіреуіш пышақ немесе дайындамаға тимеуіне көз жеткізіңіз. Осы заттардың ара дискісіне бақылаусыз тиюі зиянды шарттарға алып келуї мүмкін.
▶ Тіреуіш пышакты қолдану нусқаулығында сипатталғандай реттеңіз. Дұрыс емес аралық, орнату, және теңестіру тіреуіш пышактың қайтарымның алдын алуына жағымсыз әсер етуі мүмкін.
▶ tíreyíš pышak жұмыс істеуі үшін ол дайындамаға кіруі керек. tíreyíš pышақ ол үшін жұмыс істеу үшін тым қыска дайындамаларда тиімді болмайды. Бүл шарттарда tíreyíš пышақ қайтарымдың алдын ала алмайды.
▶ Тіреуіш пышақ үшін сай ара дискісін пайдаланыңыз. Тіреуіш пышақ дұрыс істеуі үшін, ара дискісінің диаметрі тиісті тіреуіш пышаққа сай болып ара дискісі тіреуіш пышақтаң қалың болуы тиіс және ара дискісінің кесу ені тіреуіш пышақ қалындығынан кеңірек болуы тиіс.

Кесу әдісі үшін ескертулер

▶ 4. УП: Саусактарыңызды ешкашан ара дискісіне жақын немесе ол мен бір сызықта орнатпаңыз. Бақылаусыздық немесе сырғу қолыңызды ара дискісіне апарып қатаң жеке жақақаттануға алып келуі мүмкін.
▶ Дайындаманы ара дискісіне айналу бағытында қарсы апарыңыз. Дайындаманы ара дискісін айналатын бағытта апару дайындаманы, қолды ара дискісіне тартып кетуі мүмкін.
Аралауда дайындаманы апару үшін бұрыштық тіреуішті пайдаланбаңыз және бұрыштық тіреуішпен көлденең кесу кезінде бағыттауыш планканы үзындық шектегіші ретінде пайдаланбаңыз. Дайындаманы бағыттауыш планкамен және бұрыштық тіреуішпен бір уақытта апару ара тілеуі және қайтарым жасаудың ықтималдығын көтереді.

Аралауда дайындаманы өрдайым бағыттауыш пен ара дискісі арасында ітеріңіз. Егер бағыттауыш пен ара дискісі аралығы 150 мм-ден кем болса, апару таяғын пайдаланыңыз және 50 мм-ден кем болғанда апару блогын. Жұмыс көмегі құрылғылары қолыңызды ара дискісінен қауіпсіз қашықтықта сақтайды.
▶ Тек өндіруші жасаған немесе нүсқаулықтарды ескеріп жасалған апару таяғын пайдаланыңыз. Осы апару таяғы қол үшін ара дискісінен жетерлік қашықтықты қамтамасыз етеді.
▶ Ешкашан закымданған немесе кесілген апару таяғын пайдаланбаңыз. Зақымданған апару таяғы сынып қолыңыз ара дискісіне сырғуы мүмкін.
Эдекетті ешкашан бос қолмен жасамаңыз.
Эрдайым дайындаманы орнату және апару үшін бағыттауыш планка немесе бұрыштық тіреуішті пайдаланыңыз. Бос қолмен ол дегені дайындаманы қолмен ұстау немесе апару, бағыттауыш планка немесе бұрыштық тіреуіш орнында. Бос қолмен аралау қате бағыттау, ұсталу және қайтарым жасауға алып келеді.
Айналып турған ара дискісін айналымында немесе жоғарысында қол ұстамаңыз. Дайындамаға тию әрекетте болған ара дискісіне кездейсоқ тиюге алып келуі мүмкін.
▶ ￥зын және/немесе кең дайындамалар үшін ара үстелінің арқа және/немесе жан жақтарында дайындама үшін қосымша тіреуішті орнатыңыз. ￥зын және/немесе кең дайындама үстел шетіне қадалып, бақылау жолғалтуға, ара дискісі ұсталуына және қайтарым жасауға алып келуі мүмкін.
▶ Дайындаманы тегіс жайда өндеңіз. Дайындаманы қисайтпаңыз немесе бурамаңыз. Егер қысылып қалса аспапты дерев өшіріп аспапты шешіп босатыңыз. Ара дискісінің дайындамада қайтарым жасауға немесе мотор токтауына алып келуі мүмкін.
Ara істеп турғанда кесілген материал бөлшектерін алып қоймаңыз. Материал бағыттауыштар арасында немесе ара дискісі қорғағышы ішінде қысылып саусақтарыңызды ара дискісіне тартуы мүмкін. Араны өшіріп материалды алып тастаудан алдын ара дискісі токтауын күтіңіз.
Калынддығы 2 мм-ден кем болған дайындамаларды аралауда үсталде туратын қосымша бағыттауышты пайдаланыңыз. Жуқа дайындама бағыттауын планка астында қысылып қайтарым жасауға алып келуі мүмкін.

Қайтарым себептері мен тиісті ескертпелер

Қайтарым бүл ара дискісі қысылып қалған кезде немесе ара дискісі дайындамада аралаудың тегіс болмауы нәтижесінде немесе дайындама бөлігі ара дискісі мен бағыттауын планка немесе басқа бекітіліген зат арасында қысылғанда дайындаманың реакциясы.

Қайтарым кезінде дайындама көбінше ара дискісінің арқа бөлігімен үсталден көтеріліп пайдаланушыға лактырылады.

Қайтарым араны қате пайдаланудан және/немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

▶ Ара дискісімен бір сызыкта ешкашан турмаңыз. Денецізді бағыттауыш турған ара дискісінің жағында орналастырыңыз. Қайтарым дайындаманы ара дискісінің алдында немесе ол мен бір сызыкта турған адамға жоғары жылдамдыкта лақтыруы мүмкін.
▶ Дайындаманы тарту немесе тіреу ўшін ешкашан ара дискісінің жоғарысында немесе арқасында қол жеткізбеніз. Кездейсок ара дискісіне тиіп қалу мүмкін немесе қайтарым саусақтарыңызды ара дискісіне тартуы мүмкін.
▶ Ешкашан кесіліп турған дайындаманы ара дискісі айналуына қарсы ұстамаңыз я баспаңыз. Кесілетін дайындаманы ара дискісіне қарсы ұстау қажалу шартын және қайтарымды жасайды.
▶ Бағыттауыш ара дискісіне параллельді болуы тиіс. Тегіс болмаған бағыттауыш дайындаманы ара дискісіне қарсы қысып қайтарымға алып келеді.
▶ Дайындаманы ірек тісті тактаны усталге қарсы бағыттауы үшін пайдаланып ою сияқты толығымен кеспейтін кесіктерді жасауда бағыттауышты пайдаланыңыз. Ірек тісті такта қайтарым кезінде дайындаманы басқылауға көмектеседі.
Улкен панельдерді тіретіп дискінің қысылуын немесе қайтарым жасауының қауіпін минималдаңыз. Улкен панельдер ез ауырлығынан иілуі мүмкін. Устелдің жоғарысында асылып турған панельдің барлық бөліктерінің астында тіреуіштерді пайдалану керек.
Буралған, кедір-будырлы, қисық немесе бурыштық тіреуішпен немесе бағыттауышпен бағыттау үшін тегіс шеті жоқ дайындаманы кесуде абайлаңыз. Қисық, кедір-будырлы немесе буралған дайындама тұрақты болмай ойықты ара дискісіне тегіс болмауына, қажалуға және қайтарымге себеп болады.
▶ Біреуден көп көлденең немесе тік түрган дайындаманы кеспеңіз. Ара дискісі бір немесе бірнеше бөлікті алып қайтарым жасауы мүмкін.
▶ Ара дайындама ішінде турғанда оны қайта іске қосуда, ара дискісін тістер материалда болмайтын етіп ойықта ортаға дәлдеңіз. Егер ара дискісі қажалса, ол қайта іске қосылғанда дайындаманы көтеріп қайтарым жасауы мүмкін.
▶ Ара дискілерін таза, өткір және жетерлік санда сақтаңыз. Кисық ара дискілерін немесе тістері бугілген немесе сынған ара дискілерін пайдаланбаңыз. Өткір және дұрыс орнатылған ара дискілері кажалу, токтау және қайтарымды кемейтеді.

Устелдік араны пайдалану бойынша ескертулер

▶ Устел кірістірмесін алып қоюда, ара дискісін алмастыруда немесе тіреуіш пышақты немесе ара

дискісі қорғағышын реттеуде және мшина бақылаусыз қалғанда ұстелдік араны өшіріп ток кабелін ажыратыңыз. Сақтау шаралары сәтсіз оқифалардан сақтайды.

▶ Ешкашан істеп түрган үстелдік араны бақылаусыз қалдырмаңыз. Өшіріп толығымен токтағанша құрылғыны қалдырмаңыз. Бақылаусыз істеп түрган ара бақылаусыз зиян болады.
Устелдік араны аяктарыңыз бекем және тең туратын жарық және тегіс аймакта орналастырыңыз. Оны дайындамаңыздың өлшемдерін оңай өндейтін аймакта орнату қажет. Қысық, жарық болмаған аймактар мен тегіс емес сырғанақ едендер сәтсіз оқигаларға алып келеді.
Ара устелінің астында және/немесе шаң жинайтын кұрылғыны аралау шаңынан тазалаңыз. Жиналған ара шаңы от алуы мүмкін.
▶ Устелдік араны бекіту кажет. Катты бекітілмеген устелдік ара жылжуы және аударылуы мүмкін.
Устелдік араны қосудан алдын аспап, ағаш бөлшектерді т.б. алып тастаңыз. Кедерегі немесе мүмкін жажалу қауіпті болуы мүмкін.
▶ Ілдірік тесіктері дурыс пішімде (ромб) және өлшемде болатын жүздерді пайдаланыңыз. Араның орнату кұралдарына сай болмаған дискілер теңерімде болмай, бақылау жоғалтуына алып келеді.
Фланец, ара дискі шайбаларын, бурандама немесе гайкалар сиякты зақымдалған немесе дұрыс болмаған бекіту құралдарын пайдаланбаңыз. Бүл орнату құралдары араңыз үшін арнайы ретте жасалған, қауіпсіз пайдалану және тиімді жұмыс істеу үшін.
Устелік ара үстінде турмаңыз, оны басқыш ретінде пайдаланбаңыз. Егер аспап аударылса немесе кесу аспабына қол тигізсеніз қатаң жарақаттану пайда болуы мумкін.
Ара дискісі дұрыс бағытта айналу үшін орнатылғанына көз жеткізіңіз. Устелдік арада тегістеу дискілерін, сымдық қылшықтарды немесе абразивті дискілерді пайдаланбаңыз. Ара дискісін дұрыс орнатпау немесе ұсынылмаған керек- жарактарды пайдалану жарақаттануға алып келуі мүмкін.

Косымша кауіпсіздік нускаулықтары

▶ Аралау дискісін орнату кезінде қорғағыш қолған қиіңіз. Жарақат алу қаупі бар.
▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынуы мүмкін.
Электр құралын еш жағдайда устел ендірмесінсіз пайдаланбаңыз. Ақаулы устел ендірмесін ауыстырыңыз. Ақаусыз устел ендірмесі болмаған жағдайда, ара дискісі сізге жақақат тигізуі мүмкін.
Жумыс орнын таза устаңыз. Материал коспалары өте қауіпті. Жеңіл метал шаңы жанып жарылуы мүмкін.

286|Қазақ

▶ Өндемекші болған материал үшін сәйкес ара дискісін тандаңыз.
▶ Тек осы пайдалану нускаулығында және электр күралында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.
▶ Тек осы электр куралының өндірушісі ұсынған және сіз өндейтін материалға сәй аралау дискілерін пайдаланыңыз.
▶ Дайындаманы тек айналып турған ара дискісіне жақындатыңыз. Әйтпесе аралау дискісі дайындамаға ілініп кері соғу қаупі пайда болады.

Белгілер

Төменdegі белгілер электр күралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге электр күралын дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

Электр куралы айналып турғанда аралау аймағына қол сукпаңыз. Ара дискісіне тию жаракаттану қаупін тудырады.

Шацнан қорғайтын масканы киіңіз.

Кулак қорғанысын тағыңыз. Шуыл әсерінен есту қабілетіңіз зақымдануы мүмкін.

Корғаныш көзілдірікті киіңіз.

3 601 M42 000

3 601 M42 030

3 601 M42 070

3 601 M42 040

3 601 M42 0B0

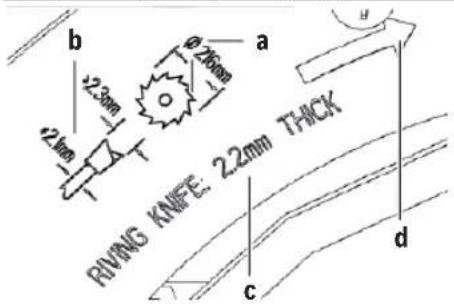

Ара дискісінің өлшемдеріне назар аударыңыз. Тесік диаметрі аралықсыз аспап шпинделіне сай келуі керек. Егер жалғастырғыш тетікті пайдалану керек болса,

Белгілер мен олардың мағынасы

жалғастырғыш тетік өлшемдері ара дискісінің қалыңдығына және тесіктерінің диаметріне және аспап шпинделінің диаметріне сай болуына көз жеткізіңіз. Ара дискісімен жеткізілген жалғастырғыш тетіктерді пайдаланыңыз.

Ара дискісінің диаметрі белгідегі дерекке сай болуы тиіс.

а Ара дискісінің диаметрі ең көбі 216 мм болуы тиіс.
b Ara дискісін алмастыру кезінде кесік ені 2,3 мм-ден кем болмағанына және ара дискісінің қалындығы 2,1 мм-ден артық болмағанына көз жеткізіңіз. Әйтпесе сына дайындамаға ілінуі мүмкін.
с Сынаның (ағылшынша: RIVING KNIFE) қалындығы 2,2 мм курайды.
d Tістердің кесу бағыты (ара дискісінің көрсеткі бағыты) сынадағы көрсеткі бағытына сай болуы тиіс.

Сынаның қалынддығы 2,2 мм курайды.

Максималды ыктимал дайындама биіктігі 70 мм курайды.

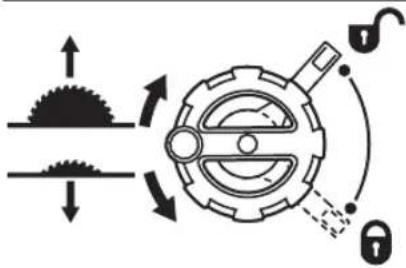

Ара дискісін түсіру (тасымалдау күйі) және көтеру (жұмыс күйі) үшін кос ііннің айналу бағытын көрсетеді.

ОНЖАФЫ:

Ара дискісін бекіту үшін және тік еңіс бұрышын реттеу кезіндегі бекіту інітірегінің күйін көрсетеді (ара дискісі кайырылады).

II корфаныс класындағы электр күралдары ныгайтылған немесе кос окшауланған.

Белгілер мен олардың, мағынасы

Өндіруші СЕ белгісі арқылы электр құралының қолданыстағы ЕО директиваларына сәйкес келетіндігін растайды.

Өнім және қуат сипаттамасы

Барлык қауіпсіздік техникасының нұсқауларын және ескертпелерді оқып шығыңыз. Қауіпсіздік техникасының нұсқауларын және ескертпелерді орындамау ток соғуға, өртке және/немесе

ауыр жаракаттануға әкелуі мүмкін.

Қауіпсіздік техникасының нусқаулары мен ескертпелерді болашақ жұмыстар үшін сақтап қойыңыз.

Максаты бойынша колдану

Электр құралы қөзғалмайтын тіректе бойлай және көлденеңінен, қатты және жұмсақ ағашты және жоңқалық және талшықтық плиталарды кесудің түзу бағытымен жұмыс істеуге арналған. Бүл ретте -30° және +30° аралығындағы көлденең еңіс бұрышы және 0° және 45° аралығындағы тік еңіс бұрышы болуы мүмкін.

Тиісті ара дискілерін пайдаланып, алюминий профильдері мен пластикті аралауға болады.

Көрсетілген курамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.

(1) Ара дискісі мен параллель тірек аралығының шкаласы

(2) Бурыштык тірек

(6) Аралау устелінің кеңейтімі

(7) Бұрыштық тіректің ұяшығы

(10) Алты қырлы дөңбек кілт (5 мм)

(11) Корғаныш каптаманы сақтауға арналған ұстағыш

(12) Жылжыту таяғы

(13) Аралау үстелінің кеңейтіміне арналған қыскыш түтқа

(14) Сермер

(15) Ара дискісін көтеруге және түсіруге арналған қос иін

(16) Ажыраткыштың сактандырғыш қақлағы

(17) 45° еңіс бұрышына арналған тірек (тік)

(18) Тік еңіс бұрышын реттеуге арналған бекіткіш інтірек

(19) Еңіс бұрышының шкаласы (тік)

(20) 0° еңіс бұрышына арналған тірек (тік)

(21) Аралау устелі

(22) Параллель тіректің икемділігін реттеу бұрандасы

(23) Устел ендірмесі

(24) Арадискісі

(25) Параллель тірекке арналған бағыттауыш ойық

(26) Кабель устағышы

(27) Түтка

(28) Бұрыштық тіректің бағыттауыш ойығы

(29) Сору адаптері

(30) Параллель тірекке арналған аралау үстеліндегі V тәрізді бағыттауш ойық

(31) Төменгі плита

(32) Едендік тордың бүғаттау бұрандасы

(33) Сынаның кыспа иінтірегі

(34) Сынаға арналған орналастыру штифттері

(35) Устел ендірмесінің буғаттау бұрандасы

(36) Корғаныш каптаманың кыспа інітірегі

(37) Корғаныш каптаманың бағыттауыш болттары

(38) Параллель тіректің қыскыш түтқасы

(39) Параллель тіректің V тәрізді бағыттауышы

(41) "Косымша параллель тірек" бекіткіш жинағы

(42) Бұрыштық тіректің бағыттауыш шинасы

(43) Төменгі ара дискісі каптамасы

(44) Төменгі ара дискісі каптамасының ысырмасы

(45) Устел ендірмесін көтеруге арналған ұстағыш саңылау

(46) Кыскыш гайка

(52) Кез келген еңіс бұрышына арналған бекіткіш бастиек (көлденен)

(53) Бұрыштық тіректегі бұрыш индикаторы

(54) Лупа

(55) Аралау устелінің қашықтық индикаторы

(56) Косу түймесі

(57) Эйнек

(58) 0° тіректі реттеуге арналған крест ойықты бұранда

(59) Бұрыш индикаторының бұрандасы (тік)

288|Қазақ

(60) 45° тіректі реттеуге арналған крест ойықты бұранда

(61) Ара дискінің параллельдігін реттеуге арналған алдыңғы ішкі алты қырлы бурандалар (5 мм)

(62) Ара дискінің параллельдігін реттеуге арналған артқы ішкі алты қырлы бұрандалар (5 мм)

(63) Аралау устелінің қашықтық индикаторына арналған бұранда

(64) Параллель тіректің параллельдігін реттеуге арналған ішкі алты қырлы бұрандалар (5 мм)

(65) Параллель тіректің қашықтық индикаторына арналған буранда

(66) Устел ендірмесіне арналған реттегіш бұрандалар

(67) Жылжыту таяғының үяшығы

(68) Алты қырлы деңбек кілттің ұяшығы

(69) Шенберлік кілттің үяшығы

Техникалық мәліметтер

Устелдік дискілі ара GTS 635-216 GTS 635-216
Өнім нөмірі		3 601 M42 000	3 601 M42 0B0
		3 601 M42 030
		3 601 M42 070
		3 601 M42 040
Номиналды тұтынылатын куат Вт 1600 1600
Номиналды кернеу В 220 – 240 220 – 240
Жиілік Гц 50/60 50/60
Бос жүріс күйіндегі айналу жилігі мин	^-1	5500 5500
Іске қосу тогының шектеулері ● ●
Салмағы ЕРТА-Procedure 01:2014 сай кг 22 22
Қорғаныс класы		/ /
Өлшемдері (алынбалы кұрылғы элементтерін қоса)
Ені х қалындығы х бийктігі мм 658 x 332 x 553 658 x 332 x 553
Жарамды ара дискілерінің өлшемдері
Ара дискісінің диаметрі	мм	216	216
Орта диск қалындығы	мм	1,5 - 2,1	1,5 - 2,1
тістің мин. қалындығы/ауытку ені	мм	2,3	2,3
Саңылау диаметрі	мм 30 25,4

Макс. дайындама өлшемдері: (караныз „Макс. дайындама өлшемдері“, Бет 293)

Шуыл бойынша акпарат

EN 62841-3-1 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдтте келесідей болады: дыбыстық крысым деңгейі 94 дБ(А); дыбыстық куат деңгейі 103 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корфанысын тағыңыз!

Осы ескертпелерде берілген шуыл шығару мәні нормалық өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол шуыл шығару мәнін шамалап өлшеу үшін де жарамды.

Берілген шуыл шығару мәні электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса шуыл шығару

мәндері өзгереді. Бүл жұмыс барысындағы шуыл шығару мәнін арттырады.

Шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Монтаждау

Электр куралының кездейсоқ іске қосылуына жол бермеңіз. Орнату кезінде және электр куралындағы барлық жумыстарда желі айыры токқа қосылмауы керек.

Жеткізілім жиынтығы

Электр құралын алғашқы рет іске қосудан алдын төменде жазылған бөліктердің жинакта барлығын тексеріңіз:

– Ара дискісі (24) және сына (4) орнатылған үстелдік дискілі ара
- Бурыштык тірек (2)
- Параллель тірек (5)
- Косымша параллель тірек (40)
- "Косымша параллель тірек" бекіткіш жинағы (41) (2 бекіткіш буранда, 2 салмалы шайба, 2 қатпарлы гайка)
-Корғаныш каптама (3)
- Алты қырлы деңбек кілт (10)
- Оймакілтекті бурауыш үштығы бар шенберлік кілт (9)
-Жылжыту таяғы (12)
- Устел ендірмесі (23)

Нускау: электр куралында закымдардың бар-жоғын тексеріп шығыңыз.

Электр құралын пайдаланудан бұрын қорғаныш аспаптардың немесе сәл зақымдалған бөліктердің ақаусыз және мақсатына сай жұмыс істегенін тексеру керек. Жылжымалы бөліктер ақаусыз жұмыс істегенін және қысылмағанын немесе бөліктердің зақымдалмағанын тексеріңіз. Барлық бөліктер дұрыс орнатылуы және ақаусыз жұмыс істеуді қамтамасыз ететін пайдалану шарттарына сәйкес келуі керек.

Зақымдалған қорғаныш аспаптар мен бөліктерді өкілетті шеберханада жөндеу немесе алмастыру керек.

Компоненттерді монтаждау

– Жинактағы бөліктерді абайлап орамаңыздан алып қойыңыз.
- Бутін орама материалын электр аспап пен жинақтағы жабдықтардан алып қойыңыз.
– Бугаттау бұрандаларын (32) шеңберлік кілттін (9) үштығымен "Құлыпы жабу" айналу бағытымен тірелгенше бұрап, едендік торды (31) ашыңыз (а суретін қараңыз).
Мотор блогының астындағы орауыш материалын алып тастаңыз.

Тікелей корпусың астына мына құрылғы элементтері бекітіледі: жылжыту таяғы (12), шеңберлік кілт (9), алты қырлы дөңбек кілт (10), параллель тірек (5), бұрыштық тірек (2), сору адаптері (29), қосымша параллель тірек (40) бекіткіш жинағымен (41), қорғаныш қаптама (3).

– Осы кұрылғы элементтерінің бірін қажет етсеңіз, оларды сақтау қорабынан абайлап шығарып алыңыз.

Сынаны орналастыру (b1-b2 суреттерін қараңыз)

Нускау: кажет болса, монтаждалатын барлык бөліктерді орналастырмас бұрын тазалап шығыңыз.

– Кос иінді (15) сағат тілінің бағытына қарсы ара дискісі (24) аралау үстелінің үстінде ең жоғарғы күйде тұратындай етіп тірелгенше бұраңыз.

- Кыспа інтіректі (33) босатыңыз.

– Сынаны (4) крыспа інтірек (33) бағытымен жоғарықарай тартылғанша жылжытыңыз.

– Сынаны ара дискісінің тура ортасынан жоғары орналасатындай етіп толығымен жоғары қарай тартыңыз.

– Екі штифтті (34) сынаның астыңғы саңылауларына тіркеп, кыспа інітіректі (33) қайтадан бекітіңіз.

Устел ендірмесін монтаждау (с суретін қараңыз)

– Устел ендірмесін (23) аспап саңылауындағы сына (4) үстіне қойыңыз.

- Бугаттау бурандасын (35) шенберлік кілттің (9) уштығымен "Кулыпыты ашу" айналу бағытымен тірелгенше бураңыз.

Устел ендірмесінің (23) алдыңғы жағы аралау үстеліне қысылып немесе одан сәл төмен орналасуы тиіс, ал артқы жағы аралау үстеліне қысылып немесе одан сәл жоғары орналасуы тиіс (қараңыз „Устел ендірмесінің деңгейін реттеу (N суретін қараңыз)“, Бет 295).

Корғаныш каптаманы монтаждау (d1-d2 суреттерін караңыз)

Нускау: қорғаныш қаптаманы сына ара дискісінің ортасынан тура жоғары, ең жоғарғы күйінде орналасқанда ғана монтаждаңыз (b2 суретін қараңыз). Сына ең төменгі күйінде (жеткізілген кездегі күйде немесе ойықтарды аралауға арналған күйде) болғанда, қорғаныш қаптаманы монтаждамаңыз (b1 суретін қараңыз).

– Кыспа иінтіректі (36) босатып, корғаныш қаптаманы (3) устағыштан (11) шығарып алыңыз.

– Бір қолмен қорғаныш қаптаманың (3) ара дискісінің қорғанысын (жоғарғы металл шинасын) ұстап, басқа қолмен қыспа інтіректі (36) жоғары қарай тартыңыз.

– Бағыттауш болты (37) артқа қарай сынадағы (4) ойыққа жылжытыңыз.

– Корғаныш қаптаманы (3) ара дискісінің қорғанысы (жоғарғы металл шинасы) аралау үстеліне (21) параллель болғанша төмен қарай бағыттаңыз.

– Кыспа інітіректі (36) төмен қарай итеріңіз. Кыспа інітіректің тіркелуі сезіліп естілуі тиіс және қорғаныш қаптама (3) берік және сенімді түрде орнатылуы тиіс.

Эр пайдалану алдында қорғаныш қаптаманың кедергісіз жылжығанын тексеріңіз. Қорғаныш қаптама еркін қозғалмаса және бірден жабылмаса, электр құралын пайдаланбаңыз.

Параллель тіректі монтаждау (е суретін караңыз)

Параллель тіректі (5) ара дискісінің сол немесе он жағында орналастыруға болады.

- Параллель тіректін (5) крыскыш туткасын (38) босатыңыз. Осылайша V тәрізді бағыттауыш (39) босатылады.

– Алдымен параллель тіректі V тәрізді бағыттауышпен аралау үстелінің бағыттауыш ойығына (30) енгізіңіз. Содан кейін параллель тіректі аралау үстелінің алдыңғы бағыттауыш ойығына (25) орналастырыңыз. Параллель тіректі енді кез келген бағытпен жылжытуға болады.

- Параллель тіректі бекіту ушін кыскыш тутканы (38) төмен қарай итеріңіз.

290|Қазақ

Косымша параллель тіректі монтаждау (f суретін караңыз)

Жука дайындамаларды аралау үшін және тік еңіс бурышында аралау үшін қосымша параллель тіректі (40) параллель тірекке (5) орнату керек.

Косымша параллель тіректі қажет болған жағдайда параллель тіректің (5) сол немес оң жағына орнатуға болады.

Монтаждау үшін "Қосымша параллель тірек" бекіткіш жинағын (41) (2 бекіткіш буранда, 2 салмалы шайба, 2 қатпарлы гайка) пайдаланыңыз.

– Бекіткіш бурандаларды параллель тіректегі (5) буйірлік саңылаулар арқылы кіргізіңіз.
- Бул ретте бурандалардың бастиектері косымша параллель тірек үшін бағыттауыш ретінде қызмет етеді.
– Косымша параллель тіректі (40) бекіткіш бурандалар бастиектерінің устінен жылжытыңыз.
- Салмалы шайбаларды бекіткіш бурандаларға қойып, бурандаларды қатпарлы гайкалардың көмегімен тартып қойыңыз.

Бурыштык тіректі монтаждау (g суретін караңыз)

– Бұрыштық тіректің (2) шинасын (42) аралау үстелінің арнайы бағыттауш ойықтарына (28) өткізіңіз.

Катты немесе икемді орнату

▶ Турақты пайдалануды қамтамасыз ету үшін электр құралын пайдаланудан алдын тегіс бекем жұмыс аймағына (мысалы верстак) орнату керек.Ж.

Жұмыс аймағында орнату (h суретін қараңыз)

- Электр құралын арнайы бұрандалы қосылыммен жұмыс аймағында бекітіңіз. Бүл ретте саңылаулар (8) пайдаланылады.

Bosch жұмыс үстеліне орнату (і суретін қараңыз)

Bosch жұмыс үстелдері (мысалы, GTA 560) биіктігі реттелетін аяқтары арқылы электр құралын кез келген бетте бекіте алады.

Жумыс устеліне қатысты барлық ескертулер мен нусқауларды оқып шығыңыз. Ескерулер мен нусқауларды орындамаудан ток согуы, өрт пайда болуы және/немесе ауыр жақақат алу қаупі түындауы мүмкін.
Электр куралын орнатпас бурын жумыс устелін дурыстан курастырыңыз. Бузылу каупін болдырмау ушін мінсіз курастыру маңызды болып табылады.
- Электр күралын тасымалдау күйінде жұмыс үстеліне орнатыңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашыныңшаңы, әсіресе, ағашты өндеу калдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

• Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
  – Жумыс орнының жаксы желдетілуіне кез жеткізіңіз.
  – P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Шаң-/жоңка сору шаң, жоңка немесе дайындама сыныктары арқылы тығыздануы мүмкін.

– Электр құралын өшіріп желі айырын розеткадан тартып қойыңыз.
– Аралау дискісі толык токтағаныша күте тұрыңыз.
- Тығыздану себебін айқындап оны жойыңыз.

Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң оңай түтануы мүмкін.

▶ Алюминийді аралау кезінде өрт каупіне жол бермеу үшін астыңғы ара дискісінің қакпағын босатыңыз және жоңқа сорғышты пайдаланбаңыз.

Төменгі ара дискісінің қаптамасын тазалау (j суретін қараңыз)

Дайындаманың сынықтарын және үлкен жоңқаны шығарып алу үшін төменгі ара дискісінің қаптамасын (43) ашуға болады.

– Электр күралын өшіріп, желілік ашаны розеткадан сувырып алыңыз.
– Ара дискісі толык токтағанша күте тұрыңыз.
- Электр күралын бүйіріне аударыңыз.
- Едендік торды (31) ашыңыз (а суретін караңыз).
- Төменгі ара дискісі каптамасының ысырмаларын (44) бір-бірінен сәл ары тартып, төменгі ара дискісінің каптамасын (43) қайырыңыз.
– Дайындаманың сыныктары мен жоңканы шығарып алыңыз.
– Төменгі ара дискісінің каптамасын (43) ысырмалар (44) тірелгенше кайтадан жауып қойыңыз.
– Едендік торды (31) жауып қойыңыз.
– Электр құралын жұмыс қүйіне келтіріңіз.

Сыртқы сорғыш (к суретін қараңыз)

- Жарамды шансорғыш шлангісін сору адаптеріне (29) салыңыз.

Шансорғыш өнделетін материалға сәйкес болуы қажет. Денсаулықа зиян, обыр тұғызатын немесе құрғақ шандар үшін арнайы шансорғышты пайдаланыңыз.

Ара дискісін алмастыру (I1 – I4 суреттерін караңыз)

▶ Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Аралау дискісін орнату кезінде қорғағыш қолғап қиіңіз. Жаракат алу қаупі бар.
▶ Максималды руксат етілген жылдамдығы электр құралыңыздың бос айналу моментіне жоғары болған аралау дискілерін пайдаланыңыз.
▶ Тек осы пайдалану нускаулығында және электр күралында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.
▶ Осы электр куралының өндірушісі усынған және өндегіңіз келетін материал үшін жарамды ара дискілерін ғана пайдаланыңыз. Осылайша ара тістері үштарының қатты қызуына және өнделетін пластмассаның балкуына жол бермейсіз.
▶ Тез кесетін болаттан жасалған, тезімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынуы мүмкін.

Ара дискісін алып тастау

• Кыспа інітіректі (36) ашып, қорғаныш қаптаманы (3) сынадағы (4) ойыктан шығарыңыз.
  – Бугаттау бүрандасын (35) шенберлік кілттін (9) уштығымен "Кұлыпы жабу" айналу бағытымен тірелгенше бұрап, үстел ендірмесін (23) аспап саңылауынан көтеріп шығарыңыз. Жеңіл көтеру үшін ұстағыш саңылау (45) пайдаланылады.
  – Кос иінді (15) сағат тілінің бағытына қарсы ара дискісі (24) аралау үстелінің үстінде ең жоғарғы күйде тұратындай етіп тірелгенше бұраңыз.
• Кыскыш гайканы (46) шенберлік кілтпен (9) бурап, бір уақытта шпиндельді бекіту інтірегін (47) тірелгенше тартыңыз.
  – Шпиндельді бекіту інтірегін тартып тұрып, қыскыш гайканы сағат тілінің бағытына қарсы бурап шығарыңыз.
• Кыскыш фланецті (48) алып тастаңыз.
• Ара дискісін (24) алып тастаңыз.

Ара дискісін орнату

Кажет болса, барлық монтаждалатын бөліктерді орнатпас бұрын тазалаңыз.

- Жаңа ара дискісін аспап шпинделінің (50) кыскыш фланеціне (49) орнатыңыз.

Нускау: тым кіші ара дискілерін пайдаланбаныз. Ара дискісі мен сына арасындағы радиалды бос куыс ең көбі 3 – 8 мм кұрауы кажет.

▶ Орнату кезінде тістердің кесу бағыты (ара дискісіндегі көрсеткі бағыты) сынаның көрсеткі бағытына сәйкес болғанына көз жеткізіңіз!
- Кыскыш фланецті (48) және қыскыш гайканы (46) орнатыңыз.
– Кыскыш гайканы (46) шенберлік кілтпен (9) бурап, бір уақытта шпиндельді бекіту інтірегін (47) тірелгенше тартыңыз.
- Кыскыш гайканы сағат тілінің бағытымен мықтап тартыңыз.

– Устел ендірмесін (23) аспап саңылауындағы сына (4) үстіне қойыңыз. Бұғаттау бұрандасын (35) шеңберлік кілттің (9) ұштығымен "Құлыпыты ашу" айналу бағытымен тірелгенше бұраңыз.
- Корғаныш қаптаманы (3) қайтадан монтаждаңыз (қараңыз „Корғаныш қаптаманы монтаждау (d1-d2 суреттерін қараңыз)“, Бет 289).

Пайдалану

Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Ара дискісінің тасымалдау және жұмыс күйі

Тасымалдау күйі

– Корғаныш қаптаманы (3) алып тастап, устал ендірмесін (23) алып тастаңыз және сынаны (4) ең төменгі күйге орналастырыңыз. Устал ендірмесін (23) қайтадан орнатыңыз.
– Кос инді (15) сағат тілінің бағытына қарсы ара дискісінің (24) тістері аралау үстелінің (21) астында түрганша бұраңыз.
– Аралау устелінің кеңейтімін (6) толығымен ішке қарай жылжытыңыз. Кыскыш тутканы (13) төмен қарай итеріңіз. Сонда аралау устелінің кеңейтімі бекітіледі.

Жумыс күйі

– Сынаны (4) ара дискісі ортасының тура үстінен ең жоғарғы күйде орналастырыңыз, үстал ендірмесін (23) орнатыңыз және қорғаныш қаптаманы (3) монтаждаңыз.
– Кос инді (15) ара дискісінің (24) жоғарғы тістері дайындамадан шамамен 3 – 6 мм-ге жоғары болғанша сағат тілінің бағытымен бураңыз.

Аралау үстелін үлкейту

Узын және ауыр дайындамалар бос басында басылып тірелуі керек.

Аралау үстелінің кецейтімі (А суретін қараңыз)

Аралау үстелінің кеңейтімі (6) аралау үстелін (21) онға қарай кеңейтеді.

– Аралау устелінің кеңейтіміне арналған қыскыш түтқаны (13) толығымен жоғары қарай тартыңыз.
– Аралау устелінің кеңейтімін (6) кажетті ұзындыққа дейін сыртқа қарай тартыңыз.
– Кыскыш түтканы (13) темен карай итеріңіз. Сонда аралау устелінің кеңейтімі бекітіледі.

Тік және көлдененң еңіс бұрышын реттеу

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады.

292|Қазақ

Тік еңіс бурышын реттеу (ара дискісі) (В суретін караңыз)

Тік еңіс бұрышын 0° және 45° аралығындағы диапазонда реттеуге болады.

– Бекіткіш інітіректі (18) сағат тілінің бағытына қарсы бурап босатыңыз.

Нускау: бекіткіш інітірек толық босатылғанда, ара дискісі тарту күшінің арқасында шамамен 30°-қа тең күйге аударылады.

• Сермерді (14) бұрыш индикаторы (51) қажетті тік еңіс бұрышын көрсеткенше кулиса бойымен тартыңыз.
  – Сермерді осы күйде үстап тұрып, бекіткіш інінтіректі (18) қайтадан бекітіңіз.

0° және 45° стандартты бурыштарын жылдам әрі дәл реттеу үшін зауытта орнатылған тіректер ((20), (17)) қолданылады.

Көлденен еңіс бұрышын реттеу (бұрыштық тірек) (С суретін қараңыз)

Нускау: кыскарту кесіктері үшін (үзын сыналар) тиісті жабдыктарды пайдаланыңыз.

Көлденең еңіс бұрышын 30° (сол жақ) және 30° (оң жақ) аралығындағы диапазонда реттеуге болады.

– Бекіткіш бастиек (52) тартылған болса, оны босатыңыз.
– Бұрыштық тіректі бұрыш индикаторы (53) кажетті еңіс бұрышын көрсеткенше бұраңыз.
– Бекіткіш бастиекті (52) қайтадан тартыңыз.

Параллель тіректі реттеу

Параллель тіректі (5) ара дискісінің сол (кара тусті шкала) немесе оң (куміс тусті шкала) жағында орналастыруға болады. Лупадағы (54) белгі шкаладағы (1) параллель тірек пен ара дискісінің арақашықтығын көрсетеді.

Параллель тіректі ара дискісінің қажетті жағына орналастырыңыз (қараңыз „Параллель тіректі монтаждау (е суретін қараңыз)“, Бет 289).

Параллель тіректі тартылмаған аралау үстелінде реттеу

– Параллель тіректің (5) кысқыш тутқасын (38) босатыңыз. Параллель тіректі лупадағы (54) белгі ара дискісіне дейінгі қажетті арақашықтықты көрсеткенше жылжытыңыз.

Аралау устелі тартылмаған жағдайда, күміс түсті шкаланың (1) астыңғы жазбасы жарамды болады.

– Бекіту үшін қыскыш түтқаны (38) қайтадан төмен қарай итеріңіз.

Параллель тіректі тартылған аралау үстелінде реттеу (D суретін қараңыз)

– Параллель тіректі ара дискісінің өң жағында орналастырыңыз. Параллель тіректі лупадағы (54) белгі астыңғы шкалада 29 см көрсеткенше жылжытыңыз. Бекіту үшін қысқыш тутқаны (38) қайтадан төмен қарай итеріңіз.

– Аралау устелінің кеңейтіміне арналған қыскыш түтқаны (13) толығымен жоғары қарай тартыңыз.
– Аралау устелінің кеңейтімін (6) арақашықтық индикаторы (55) жоғарғы шкаладағы ара дискісіне дейінгі қажетті арақашықтықты көрсеткенше сыртқа тартыңыз.
– Кыскыш тутканы (13) төмен қарай итеріңіз. Сонда аралау үстелінің кеңейтімі бекітіледі.

Косымша параллель тіректі реттеу (Е суретін караңыз)

Жука дайындамаларды аралау үшін және тік еңіс бұрышында аралау үшін қосымша параллель тіректі (40) параллель тірекке (5) орнату керек.

Косымша параллель тіректі қажет болған жағдайда параллель тіректің (5) сол немес оң жағына орнатуға болады.

Дайындамалар аралау кезінде параллель тірек пен ара дискісінің арасында крысылып, көтерілетін ара дискісімен усталуы және лактырылуы мүмкін.

Сондыктан косымша параллель тіректі бағыттауыш ұшы ара дискісінің ең алдынғы тісі мен сынаның алдыңғы жиегі аралығында аякталатындай етіп реттеңіз.

– Ол үшін (41) бекіткіш жинағышының барлық қатпарлы гайкаларын босатып, қосымша параллель тіректі екі ғана алдыңғы бұранда бекітуге қызмет еткенше жылжытыңыз.
– Катпарлы гайкаларды қайтадан бекітіңіз.

Сынаны реттеу (F суретін караңыз)

Сына (4) ара дискісінің (24) кесікте қысылуына жол бермейді. Кері жағдайда ара дискісі дайындамаға ілініп, кері сокқы қаупі пайда болады.

Сондыктан сынаның дұрыс реттелгеніне көз жеткізіңіз:

– Ара дискісі мен сына радиалды аралығы ең көбі 5 мм болуы кажет.
– Сына қалындығы кесік енінен кіші және орта диск қалындығынан үлкен болуы керек.
– Сына әрдайым ара дискісімен бір сызыкта болуы керек.
– Калыпты кесіктер үшін сынаны әрдайым ең жоғары күйде ұстау керек.

Сынаның биіктігін реттеу

Ойыктарды аралау үшін сынаның биіктігін реттеу керек.

▶ Ою немесе тесу кезінде электр құралын тек тиісті қорғаныш аспаппен (мысалы, туннельдік қаптама, тартқыш тарак) бірге пайдаланыңыз.
– Кысла інітіректі (36) ашып, қорғаныш қаптаманы (3) сынадағы (4) ойықтан шығарыңыз. Қорғаныш қаптаманы закымдалудан қорғау үшін, оны корпустағы арнайы ұстағышта (11) сақтаңыз (02 суретін де қараңыз).
– Кос иінді (15) сағат тілінің бағытына қарсы ара дискісі (24) аралау үстелінің үстінде ең жоғарғы күйде тұратындай етіп тірелгенше бұраңыз.

• Кыспа інтіректі (33) босатыңыз.
• Сынаны штифттерден (34) тартып (кыспа інітіректі (33) сәл сыртка тартыңыз), сынаны (4) төмен қарай тірелгенше жылжытыңыз.
• Екі штифтті (34) сынаның жоғарғы саңылауларына тіркеп, кыспа інітіректі (33) қайтадан бекітіңіз.

Колданыска енгізу

Желі куатына назар аударыңыз! Ток көзінің куаты электр құралдың зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет.

Косу (G1 суретін қараңыз)

- Колданыска енгізу ўшін жасыл тусті қосу түймесін (56) басыңыз.

Өшіру (G2 суретін қараңыз)

- Сактандырғыш какпакты (16) басыңыз.

Ток үзілуі

Ажыраткыш ток үзілуінен кейін (мысалы, пайдалану кезінде желілік ашаны суырғаннан) электр құралының қайта іске қосылуына жол бермейтін нөлдік кернеу ажыраткышы болып табылады. Электр құралын кейін қайта іске қосу үшін, жасыл түсті қосу түймесін (56) қайтадан басуыңыз керек.

Руксатсыз пайдаланудан корғаныс (G3 суретін караңыз)

Руксатсыз пайдаланудан қорғау үшін ажыратқыштың сақтандырғыш қакпағын (16) аспалы құлыптың көмегімен құлыптауға болады.

– Әйнекті (57) толыктай жоғары жылжытып, сақтандырғыш қақпақты сәл жоғары итеріңіз.
– Әйнектің екі ілмегін және ажыратқыш тірек тақтасының ілмегін аспалы құлыппен жауып қойыңыз.

Жалпы аралау нускаулары

• Барлык кесіктерде алдымен ара дискісі тіректерге немесе баска аспап беліктеріне тимегеніне көз жеткізуіціз керек.
  ▶ Ою немесе тесу кезінде электр құралын тек тиісті қорғаныш аспаппен (мысалы, туннельдік қаптама, тартқыш тарак) бірге пайдаланыңыз.
  Электр куралын кесу ушін пайдаланбаңыз (дайындамада аякталатын ойык).

Ара дискісін соқтығысудан және сокқыдан қорғаңыз. Ара дискісін бүйірлік қысымнан сақтаңыз. Дайындаманың қысылып қалуына жол бермеу үшін сынаны ара дискісімен бір сызықта орналастырыңыз. Қисық дайындамаларды өндемеңіз. Дайындаманың жиегі әрдайым параллель тірекке қою үшін тік болуы керек. Жылжыту таяғын әрдайым электр құралында сақтаңыз.

Оператордың, күйі (Н суретін қараңыз)

▶ Ара дискісімен бір сызыкта ешкашан турмаңыз. Дененізді бағыттауыш турған ара дискісінің

жағында орналастырыңыз. Қайтарым дайындаманы ара дискісінің алдында немесе ол мен бір сызықта түрган адамға жоғары жылдамдықта лактыруы мүмкін.

– Алақан, саусақ пен қолыңызды айналатын ара дискісінен алшақ ұстаңыз.
Бул ретте төмендегі нүскауларға назар аударыңыз:
– Дайындаманы екі қолмен қатты ұстап, аралау ұстеліне басыңыз.
– Жінішке дайындамалар ушін және тік еңс бұрышында аралау кезінде әрдайым жеткізілім жынтығындағы жылжыту таяғын (12) және қосымша параллель тіректі (40) пайдаланыңыз.

Макс. дайындама өлшемдері

tık eçis бурышы дайындаманың макс.
	біктігі [мм]
0°	70
45°	50

Аралау

Түзу кесіктерді аралау

• Параллель тіректі (5) кажетті кесік еніне реттеп шығыңыз (караңыз „Параллель тіректі реттеу“, Бет 292).
• Дайындаманы аралау устеліне қорғаныш қаптаманың (3) алдына қойыңыз.
  – Ара дискісін қос іннің (15) көмегімен ара дискісінің (24) жоғарғы тістері дайындамадан шамамен 3 – 6 мм-ге жоғары болғанша көтеріңіз немесе түсіріңіз.
• Электр куралын косыңыз.
  – Дайындаманы бірқалыпыты жылжытып аралаңыз. Тым көп қысым қолданған жағдайда, ара дискісінің үштықтары қатты қызып, дайындамға зақым келтіруі мүмкін.
• Электр күралын өшіріп, ара дискісі толык токтағанша күте тұрыңыз.

Тік еңіс бурышында аралау

– Ара дискісінің қажетті тік еңіс бурышын орнатыңыз. Ара дискісі солға аударылған жағдайда, тірек ара дискісінен оң жақта орналасуы тиіс.
- Жумыс кадамдарын сэйкесінше орынданыз: (караңыз „Тузу кесіктерді аралау“, Бет 293)

Көлденең еңіс бұрышында аралау (І суретін қараңыз)

• Кажетті көлденен еңіс бұрышын бұрыштық тіректе (2) орнатыңыз.
• Дайындаманы бурыштык тірекке (2) койыңыз.
  – Ара дискісін кос ін (15) арқылы жоғарғы ара тістері дайындама жоғарғы бетінен шамамен 5 мм-ге жоғары тұратындай етіп көтеріңіз немесе түсіріңіз.
• Электр куралын косыңыз.
  – Дайындаманы бір қолмен бұрыштық тірекке қарай итеріп, басқа қолмен реттегіш бастиектен (52) бағыттауыш ойық (28) ішіне баяу алға қарай жылжытыңыз.

294|Қазақ

- Электр куралын өшіріп, ара дискісі толык токтағанша күте тұрыңыз.

Herizrì retteulérdí tekceru және retteу

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады. Ол үшін тәжірибе мен тиісті арнайы аспаптар қажет болады.

Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

0°/45° (тік) стандартты еңіс бұрышына арналған тіректерді реттеу

- Электр құралын жұмыс күйіне келтіріңіз.

- Ара дискісінің 0° шамасындағы тік еңіс бұрышын реттеніз.

- Корғаныш каптаманы (3) алып тастаңыз.

Тексеру (J1 суретін караңыз)

– Устел ендірмесін (23) алып тастаңыз (қараңыз „Устел ендірмесін монтаждау (с суретін қараңыз)“, Бет 289).

– Бір бұрыштық калибрді 90° шамасына реттеп, оны аралау устеліне (21) қойыңыз.

Бұрыштық калибрдің бір жағы бүтін ұзындығымен ара дискісінде (24) жатуы керек.

Реттеу (J2 суретін караңыз)

– Буранданы (58) босатыңыз. Осылайша 0° тіректі (20) жылжытуға болады.

- Бекіткіш інінтіректі (18) босатыңыз.

– Сермерді (14) бұрыштық қалибрдің іні ара дискісімен букіл ұзыдығы бойынша бірге түрғанша 0° тірекке қарай жылжытыңыз.

– Сермерді осы күйде устан тұрып, бекіткіш інітіректі (18) қайтадан бекітіңіз.

- Буранданы (58) кайтадан бурап бекітіңіз.

– Устел ендірмесін (23) қайтадан монтаждаңыз (қараңыз „Устел ендірмесін монтаждау (с суретін қараңыз)“, Бет 289).

Егер бұрыш индикаторы (51) реттегеннен кейін шкаланын (19) 0° белгісімен бір сызыкта түрмаса, бұранданы (59) стандартты крест ойықты бұрауышлен босатып, бұрыш индикаторын 0° белгісімен туралаңыз. Жоғарыдағы жұмыс кадамдарын 45° шамасындағы тік еңіс бұрышы үшін сәйкесінше кайталаңыз (буранданы (60) босату; 45° тіректі (17) жылжыту). Бүл ретте бұрыш индикаторын (51) кайтадан реттеу мүмкін емес.

Ара дискісінің бұрыштық тіректің бағыттауыш ойықтарымен параллельдігі (К суретін қараңыз)

- Электр құралын жұмыс күйіне келтіріңіз.

- Корғаныш каптаманы (3) алып тастаңыз.

Тексеру

– Қарындашпен үстел ендірмесі арқылы артта көрінетін бірінші сол жақ ара тісін белгіленіз.

- Бұрыштық калибрді 90° шамасына реттеп, оны бағыттауыш ойықтың (28) шетіне қойыңыз.

– Бурыштык калибр иінін белгіленген ара тісіне тигенше жылжытыңыз да, ара дискісі мен бағыттауыш ойық арақашықтығын оқып алыңыз.
– Ара дискісін белгіленген тіс устел ендірмесінің алдында түрганша бұраңыз.
– Бұрыштық калибрді бағыттауыш ойық бойымен белгіленген ара тісіне дейін жылжытыңыз.
– Ара дискісі мен бағыттауыш ойық арақашықтығын өлшеңіз.

Өлшенген арақашықтықтардың екеуі де бірдей болуы тиіс.

Реттеу

– Аралау устелінің астындағы алдыңғы ішкі алты қырлы бұрандаларды (61) және аралау устелінің астындағы артқы ішкі алты қырлы бұрандаларды (62) жеткізілім жыинтығындағы алты қырлы деңбек кілтпен (10) босатыңыз.
– Ара дискісін бағыттауыш ойықпен (28) параллель түрғанша мұқият жылжытыңыз.
– Барлык (61) және (62) бұрандаларын қайтадан берік бекітіңіз.

Аралау устелінің арақашықтық индикаторын реттеу (L суретін қараңыз)

– Параллель тіректі ара дискісінің он жағында орналастырыңыз.
Параллель тіректі лупадағы (54) белгі астыңғы шкалада 29 см көрсеткенше жылжытыңыз. Бекіту үшін қысқыш тутқаны (38) қайтадан төмен қарай итеріңіз.
– Кыскыш тутканы (13) толығымен жоғары қарай тартып, аралау үстелінің кеңейтімін (6) тірелгенше сыртқа қарай тартыңыз.

Тексеру

Арақашықтық индикаторы (55) жоғарғы шкалада (1) төменгі шкаладағы (1) лупадағы (54) белгімен бірдей мәнді көрсетуі тиіс.

Pettey

– Аралау устелінің кеңейтімін (6) тірелгенше сыртқа тартыңыз.
– Буранданы (63) крест ойыкты бурауышпен босатып, арақашықтық индикаторын (55) жоғарғы шкаланың (1) 29 см белгісінің бойымен туралаңыз.

Параллель тіректің параллельдігін реттеу (М суретін қараңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
• Корғаныш каптаманы (3) алып тастаңыз.
  – Параллель тіректің қыскыш түтқасын (38) босатып, ара дискісіне тигенше жылжытыңыз.

Тексеру

Параллель тірек (5) ара дискісіне букіл ұзындығы бойынша тиіп тұруы керек.

Реттеу

- Ішкі алты қырлы бурандаларды (64) жеткізілім жиынтығындағы алты қырлы деңбек кілтпен (10) босатыңыз.

– Параллель тіректі (5) букіл ұзындығы бойынша ара дискісіне тигенше мұқият жылжытыңыз.
– Параллель тіректі осы күйде устап тұрып, қыскыш түтқаны (38) қайтадан төмен қарай итеріңіз.
– Ішкі алты қырлы бұрандаларды (64) қайтадан берік бекітіңіз.

Параллель тіректің икемділігін реттеу

Параллель тіректің (5) икемділігі жиї пайдаланғаннан нашарлауы мүмкін.

- Реттегіш бұранданы (22) параллель тіректі аралау устелінде қайтадан бекіту мүмкін болғанша тартыңыз.

Параллель тіректің лупасын реттеу (М суретін караңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
• Корғаныш каптаманы (3) алып тастаңыз.
  – Параллель тіректі (5) ара дискісіне тигенше оң жақтан жылжытыңыз.

Тексеру

Лупаның (54) белгісі шкаланың (1) 0 мм белгісімен бір сызыкта болуы керек.

Реттеу

- Буранданы (65) жеткізілім жиынтығындағы крест ойықты бурауышпен босатып, белгіні 0 мм белгісімен туралаңыз.

Устел ендірмесінің деңгейін реттеу (N суретін караңыз)

Тексеру

Устел ендірмесінің (23) алдыңғы жағы аралау үстеліне нық немесе одан сәл төмен болуы керек, ал артқы жағы аралау үстелінен сәл жоғары болуы керек.

Реттеу

– Шенберлік кілттің (9) үштығымен реттеріш бұрандалардың (66) тиісті деңгейін реттеп шығыңыз.

Сактау және тасымалдау (01 - 02 суреттерін қараңыз)

Курылғы элементтерін сақтау

Сактау үшін электр құралы белгілі құрылғы элементтерін қатты бекітуге мүмкіндік береді.

– Косымша параллель тіректі (40) параллель тіректен (5) босатыңыз.
– Барлық бос құрылғы бөліктерін олардың корпустағы сақтау қораптарына салыңыз (төмендегі кестені караңыз).

Курылғы элементі Сақтау үяшығы

Параллель тірек (5)	айналдыру, астыңғы жақтан бағыттауыш шиналарға ілу және қыскыш түтқаны (38) бекіту
Жылжыту таяғы (12) ұяшыққа (67) салу
Қорғаныш қаптама (3)	ұстағыштың (11) тесігіне ілу және қыспа інітірекпен (36) бұрағп бекіту

Курылғы элементі Сақтау үяшығы

Алты қырлы деңбек кілт (10)	ұяшыққа (68) салу
Шенберлік кілт (9)	ұяшыққа (69) салу
Бұрыштық тірек (2)	ұяшыққа (7) салу
Қосымша параллель тірек (40)	параллель тіректегі (5) артқы ойыққа кіргізу және қатпарлы бұрандалардың көмегімен тарту

Электр куралын тасымалдау

Электр құралын тасымалдаудан бұрын төмендегі кадамдарды орындау керек:

– Электр құралын тасымалдау күйіне келтіріңіз (қараңыз „Тасымалдау күйі“, Бет 291).
– Электр күралына бекітуге көлмейтін барлық керек- жарактарды алып тастаңыз. Пайдаланылмайтын ара дискілерін тасымалдау үшін жабық контейнерлерге салыңыз.
– Аралау устелінің кеңейтімін (6) толығымен ішке жылжытып, қыскыш түтқаны (13) бекіту үшін төмен қарай итеріңіз.
– Желілік кабельді кабель устағышына (26) ораңыз.
- Көтеру немесе тасымалдау үшін тасымалдау түтқаларын (27) пайдаланыңыз.

Электр куралын тасымалдау үшін тек тасымалдау аспабын пайдаланыңыз ешкашан қорғағыш аспаптарды пайдаланбаңыз.

Техникалық және сервистік қызмет көрсету

Техникалық қызмет көрсету және тазалау

Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Тазалау

Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Эрбір жұмыс басқышынан соң сығымдалған ауамен үрлеу немесе қылшақ көмегімен шанды және жоңқаларды кетіріңіз.

Шуылды төмендетуге арналған шаралар

Өндіруші шаралары:

• Жұмысты бірқалыпты бастау
  – Шуылды темендету үшін арнайы құрастырылған ара дискісімен жеткізу
  Пайдаланушы шаралары:
• Туракты жұмыс аймағында дірілсіз орнату

296 | Română

– Шуылды төмендету функциялары бар ара дискілерін пайдалану
– Ара дискісі мен электр құралын жүйелі түрде тазалау

Керек-жарактар

	Өнім нөмірі
Бұрыштық тірек 1 609 B04 510
Жылжыту таяғы 1 609 B06 410
Қорғаныш қаптама 1 609 B04 542
Параллель тірек 1 609 B04 590
GTA 560 жұмыс үстелі 3 601 M22 700
Optiline Wood, мына түрлерге арналған:3 601 M42 000/... 030/... 070
216 x 30 мм ара дискісі, 22 тісті 2 608 838 410
216 x 30 мм ара дискісі, 34 тісті 2 608 838 409
216 x 30 мм ара дискісі, 54 тісті 2 608 838 411
Multi Material, мына түрлерге арналған:3 601 M42 040
216 x 30 мм ара дискісі, 22 тісті 2 608 644 569
216 x 25,4 мм, қыскарту сақинасы бар
Expert Wood, мына түрлерге арналған:3 601 M42 0B0
216 x 25,4 мм ара дискісі, 60 тісті 2 608 642 995

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету шеберханасы өнімді жөндеу және күту, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Жарылу сызбалары мен қосалқы бөлшектер туралы мәліметтерді төмендегі мекенжайда табасыз:

www.bosch-pt.com

Bosch бағдарламасы кеңес тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен ақелінген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы

050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кәдеге жарату

Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуга апару қажет.

Электр куралдарды уй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі кұралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр кұралдары бөлек жиналып, кәдеге жаратылуы қажет.

Română
