Марка	Бош
Модел	GTS 635-216 Professional
Тип продукт	Стационарен циркулярен трион
Номинална консумирана мощност	1600 W
Номинално напрежение	220-240 V
Честота	50/60 Hz
Скорост на празен ход	5500 об/мин
Тегло	22 кг
Размери (Д x Ш x В)	658 x 332 x 553 мм
Диаметър на диска	216 мм
Отвор на диска	30 мм (или 25,4 мм според версията)
Максимална височина на детайла (0°)	70 мм
Максимална височина на детайла (45°)	50 мм
Ъгъл на наклон	0° до 45°
Ъгъл на скосяване (хоризонтален)	-30° до +30°
Степен на защита	II (двойна изолация)
Основни функции	Надлъжни, напречни, наклонени и скосяващи срезове
Оборудване за безопасност	Предпазен капак, разделителен нож, предпазител срещу откъсвания, моторна спирачка, плавен старт
Включени аксесоари	Успореден ограничител, ъглов ограничител, бутач, ключове, предпазен капак
Поддръжка и почистване	Изключете преди почистване, използвайте сгъстен въздух или четка
Следпродажбено обслужване	Сервиз на Бош, резервни части налични онлайн

Често задавани въпроси - GTS 635-216 Professional BOSCH

Каква е мощността на стационарния циркулярен трион Bosch GTS 635-216 Professional?

Номиналната консумирана мощност е 1600 W.

Какъв е максималният диаметър на съвместимия диск?

Диаметърът на диска трябва да бъде 216 mm.

Как да настроите ъгъла на наклон на диска?

Разхлабете лоста за блокиране (18), завъртете маховика (14) до желания ъгъл (0° до 45°), след това затегнете лоста.

Каква е максималната височина на среза при 0°?

Максималната височина на детайла е 70 mm при 0° наклон.

Как да смените диска на триона?

Изключете инструмента, свалете предпазния капак и антиразцепващия предпазител, блокирайте шпиндела с лоста (47), развийте гайката (46) с полигоналния ключ, извадете стария диск и монтирайте новия, като спазвате посоката на въртене. Използвайте защитни ръкавици.

Мога ли да използвам този трион за рязане на алуминий?

Да, при условие че използвате подходящ диск и работите без аспирация на стърготини, за да избегнете риск от пожар.

Какви аксесоари са включени с триона?

Включени са: успореден ограничител (5), ъглов ограничител (2), бутач (12), антиразцепващ предпазител (23), предпазен капак (3), ключове (9,10), допълнителен успореден ограничител (40).

Как да почистите циркулярния трион?

Изключете инструмента, отстранете стърготините с четка или сгъстен въздух. Почиствайте редовно вентилационните отвори и долния капак на диска.

Къде да намеря резервни части?

Резервните части са налични на уебсайта www.bosch-pt.com или чрез следпродажбеното обслужване на Бош.

Трионът разполага ли с плавен старт?

Да, той е оборудван с плавен старт за намаляване на шума и избягване на резки движения.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GTS 635-216 Professional BOSCH

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl izvima navodila

hr Originalne upute za rad

Български ...... Страница 311

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характер-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.

▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

312 | Български

▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.

▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.

▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Поддържане

Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалист и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Предупреждения относно предпазните сьоръжения

▶ Всички предпазни съоръжения трябва да са монтирани. Предпазният кожух трябва да е монтиран правилно и да функционира правилно. Предпазен кожух, който е разхлабен или не функционира правилно трябва да бъде поправен или заменен.
▶ Винаги използвайте предпазния кожух и разтварящия клин при разрязване. При разрязване, когато циркулярът разрязва цялата дебелина на детайла, предпазният кожух и другите предпазни съоръжения помагат да бъде намален рискът от нараняване.
▶ Веднага след извършване на операции, които изискват демонтирането на предпазния кожух и/или разтварящия клин (напр. рендосване), монтирайте отново всички предпазни съоръжения. Предпазният кожух и разтварящият клин помагат да бъде намален рискът от нараняване.
▶ Преди да включите пусковия прекъсвач се уверявайте, че циркулярният диск не допира предпазния кожух, разтварящия клин и обработвания детайл. Неволен допир на тези елементи с циркулярния диск може да предизвика опасна ситуация.
Настройвайте разтварящия клин, както е описано в това ръководство за експлоатация. Неправилни разстояние, позиция или подравняване могат да направят разтварящия клин неефективен в предотвратяването на откат.
За да работи правилно, разтварящият клин трябва да допира детайла. Разтварящият клин не помага, когато разрязвате детайли, които са твърде къси, за да контактуват добре с разтварящия клин. В такива случаи откат не може да бъде предотвратен от разтварящия клин.

▶ Използвайте подходящия циркулярен диск за разтварящия клин. За да функционира правилно разтварящият клин, диаметърът на циркулярния диск трябва да съответства на разтварящия клин, тялото на циркулярния диск трябва да е по-тънко от дебелината на разтварящия клин и широчината на прореза трябва да е по-голяма от дебелината на ратварящия клин.

Предупреждения относно действията при рязане

ПАСНОСТ: Никога не поставяйте пръстите си или ръцете си в близост или на една линия с циркулярния диск. Момент невнимание или приплъзване могат да предизвикат съприкосновение с циркулярния диск и в резултат сериозни травми.
▶ Подавайте обработвания детайл към циркулярния диск само в посока, обратна на посоката на върте- нето му. Подаването на детайла в същата посока, в ко- ято се върти диска над работния плот, може да предиз- вика издърпването на детайла заедно с ръцете Ви към циркулярния диск.
Никога не използвайте ъгловата опора да подавате детайла при надljжно разрязване и не използвайте надljжната опора за ограничител по дължина при напречно рязане. Воденето на детайла с ъгловата опора и с надljжната опора едновременно увеличава опасността от усукване на циркулярния диск и откат.
Когато разрязвате по дължина, винаги прилагайте силата на подаване между челото и циркуляра. Използвайте летва за избутване, когато разстоянието между челото и циркулярния диск е по-малко от 150 мм, а когато е по-малко от 50 мм използвайте трупче. Използването на "помощни приспособления" позволява ръцете Ви да са на безопасно разстояние от циркулярния диск.
▶ Използвайте само летвата за избутване, доставена от производителя, или такава, конструирана в съответствие с изискванията. Летвата за избутване осигурява безопасно разстояние на ръцете от циркулярния диск.
▶ Никога не използвайте развалени или разрязани летви за избутване. Повредена летва за избутване може да се счупи по време на работа, което да предизвика допиране на ръката ви до циркулярния диск.
He извършвайте никакви операции, като държите детайла "на ръка". Винаги използвайте или надлъжната опора, или ъгловата опора, за да водите обработвания детайл. "На ръка" означава да държите детайла само с ръце, без да го допирате до надлъжната или ъгловата опора. Държането на детайла на ръка води до разместване, заклинване и откат.
▶ Никога не поставяйте ръцете си зад или над циркулярния диск. Това може да предизвика случаен контакт с въртящия се циркулярен диск.
Осигурявайте допълнителни подпори за обработвания детайл, когато е твърде дълъг и/или широк, които да го поддържат на нужното ниво. Дълги и/или широки детайли имат склонност да се огъват около ръ-

ба на работния плот, което може да причини загуба на контрол, усукване на циркулярния диск и откат.

Подавайте обработвания детайл с постоянна скорост. Не огъвайте и не усуквайте обработвания детайл. В случай на заклинване и спиране на въртенето незабавно изключете електроинструмента, извадете щепсела от контакта и след това отстранете заклинването. Блокирането на циркулярния диск в детайла може да предизвика откат или спиране на въртенето на електродвигателя.
▶ Не отстранявайте парченца от разрязвания детайл, докато циркулярът работи. Парценцата могат да бъдат захванати между челото или вътрешната страна на предпазния кожух и диска и да увлекат пръстите Ви към циркулярния диск. Преди да отстранявате материал, изключете циркулярната машина и изчакайте вър-тенето да спре напълно.
Поставяйте върху работния плот допълнителна пло-ча, когато разрязвате детайли с дебелина по-малка от 2 мм. Тънки детайли могат да се огънат и заклинат в процепа за циркулярния диск и да предизвикат откат.

Откат и начини на предотвратяването му

Откат е внезапната реакция вследствие на заклинване или блокиране на циркулярния диск, изместване на лини-ята на среза в детайла спрямо циркулярния диск или ко-гато част от обработвания детайл се заклини между цир-кулярния диск и прореза в работния плот или друг де-тайл.

При откат най-често детайлът се повдига от работния плот от задната част на циркулярния диск и се ускорява по по-сока на оператора.

Откатът е следствие на неправилно боравене с циркулярната машина и/или неправилни работни процедури и може да бъде предотвратен чрез подходящи предпазни мерки, както е описано по-долу.

Никога не стойте на една линия с циркулярния диск. Винаги заставайте от страната на циркулярния диск, от която е опората. Откат може да ускори обработвания детайл с голяма скорост по посока на всеки, стоящ срещу или на една линия с циркулярния диск.
▶ Никога не се протягайте над и не поставяйте ръцете си зад циркулярния диск, напр. за да издърпвате или да подпирате обработвания детайл. Съществува опасност от неволен допир до циркулярния диск, а при откат пръстите Ви могат да бъдат увлечени към диска.
▶ Никога не дръжте и не притискайте разрязвания детайл към въртящия се циркулярен диск. Притискането на разрязвания детайл към циркулярния диск предизвиква сили, които се стремят да го огънат, и откат.
▶ Подравнявайте опората да е строго успоредна на циркулярния диск. Неправилно подравнена опора предизвиква притискане на детайла към диска и откат.
▶ Когато извършвате глухи прорези, напр. рендосване, използвайте помощни планки, за да притискате

обработвания детайл към работния плот и към над- лъжната опора. Помощните планки помагат да запази- те контрол над обработвания детайл в случай на откат.

▶ Подпирайте големи плочи, за да избегнете възникването на откат при притискане и блокиране на циркулярния диск. Големи плочи могат да се огънат под действие на собствената си сила на тежестта. Подпорите трябва да бъдат поставени под всички зони на плочата, които се подават извън работния плот.
▶ Бъдете особено внимателни, когато разрязвате детайл, който е усукан, с чворове, огънат или няма прави ръбове, по които да бъде воден по ъгловата или успоредната опора. Усукан, чворест, или огънат детайл е нестабилен и може да се отмести, което да предизвика блокиране на циркулярния диск и откат.
▶ Никога не разрязвайте едновременно няколко детайла, поставени един върху друг или един до друг. Циркулярният диск може да увлече един или повече детайла, което да предизвика откат.
Kogato включвате повторно циркуляра, докато дискът е в среза на детайл, центрирайте диска в среза така, че зъбите да не допират до детайла. При повторно включване, ако дискът е блокиран, може да повдигне детайла и отместването му да причини откат.
▶ Поддържайте циркулярните си дискове чисти, остри и с достатъчен чапраз. Никога не използвайте огънати или напукани циркулярни дискове или дискове със счупени зъби. Добре заточени циркулярни дискове с правилен чапраз ограничават блокиране, спиране на въртенето и откат.

Изключете циркулярната машина и извадете щепсела от контакта, когато демонтирате вложката, заменяте циркулярния диск или регулирате разтварящия клин или предпазния кожух, както и когато оставяте машината без надзор. Предпазните мерки предотвратяват инциденти.
▶ Никога не оставяйте работеща циркулярна машина без надзор. Изключете електроинструмента и не го оставяйте, докато въртенето му не спре напълно. Работеща настолна циркулярна машина без наздор представлява опасност, която не контролирате.
Поставяйте настолната циркулярна машина на добре осветено хоризонтално място, където можете да стоите стабилно и да поддържате равновесие. Тя трябва да е инсталирана в зона, осигуряваща доста- тъчно пространство за лесно манипулиране с де- тайла. Тесни, недобре осветени места и неравни хлъзгави подове са предпоставка за инциденти.
▶ Периодично почиствайте и отстранявайте стърготините под настолната циркулярна машина и/или аспирационната система. Натрупаните стърготини са лесно запалими и могат да се самовъзпламенят.

▶ Настолната циркулярна машина трябва да бъде захваната здраво. Циркулярна машина, която не е захваната, може да се приплъзне или преобърне.
▶ Преди да включите циркулярната машина, отстранете от работния плот всички помощни инструменти, дървени трупчета и др.п. Отвличането на вниманието или опасността от блокиране са опасни.
▶ Винаги използвайте циркулярни дискове с правилните размери и форма (диамантен или кръгъл) и с правилния присъединителен отвор. Циркулярни дискове, които не пасват на присъединителните размери на вала на машината вибрират и могат да предизвикат загуба на контрол.
▶ Никога не използвайте повредени или неподходящи приспособления за монтиране на диска, като фланци, шайби, винтове или гайки. Приспособленията за монтиране са специално конструирани за Вашата циркулярна машина и осигуряват безопасна работа и оптимална производителност.
He се качвайте върху настолната циркулярна машина, не я ползвайте, за да стъпвате върху нея. Съществува опасност от тежки травми, ако машината се преобърне или по друга причина неволно допреде циркулярния диск.
▶ Уверете се, че циркулярният диск се върти в правилната посока. Не монтирайте на настолната циркулярна машина дискове за шмиргелене, телени четки, или абразивни дискове за рязане. Неправилното инсталиране на настолната циркулярна машина или ползването на работни инструменти, които не са утвърдени от производителя, може да предизвика тежки травми.

Допълнителни указания за безопасност

▶ При монтирането на циркулярния диск работете с предпазни ръкавици. Съществува опасност от нара- няване.
▶ Не използвайте циркулярни дискове от бързорезна стомана. Такива циркулярни дискове са крехки и се чупят лесно.
▶ Никога не използвайте електроинструмента без приставката за маса. Сменяйте дефектната приставка за маса. Ако приставката за маса не е в безукорно състояние, съществува повишена опасност да се нараните от циркулярния диск.
▶ Поддържайте работното си място чисто. Смесите от материал са особено опасни. Прахът от лек метал може да гори или експлодира.
▶ Изберете подходящ циркуляр за материала, който ще режете.
▶ Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация и върху електроинструмента данни и са изпитани по EN 847-1 и обозначени по съответния начин.

▶ Използвайте само дискове, които се препоръчват от производителя на електроинструмента и са подходящи за обработвания от Вас материал.
▶ Подвеждайте детайла само към движещ се циркулярен диск. В противен случай, ако зъбите се заклинят в детайла, съществува опасност от възникване на откат.

Символи

Следните символи могат да бъдат важни в процеса на експлоатация на Вашия електроинструмент. Моля, запомнете символите и значението им. Правилното интерпретиране на символите и тяхното значение ще Ви помогнат при по-доброто и по-сигурно ползване на електроинструмента.

Символи и тяхното значение

Не поставяйте ръцете си в близост до мястото на рязане, докато електроинструментът работи. Съществува опасност да се нараните при допир до циркулярния диск.

Носете защита за слуха. Въздействие- то на шум може да предизвика загуба на слух.

Работете с предпазни очила.

3 601 M42 000

3 601 M42 030

3 601 M42 070

3 601 M42 040

3 601 M42 0B0

Съобразявайте се с размерите на циркулярния диск. Отворът му трябва да пасва без луфт на присъединителното стъпало на вала. Ако е необходимо използването на редуциращи звена, внимавайте размерите на редуциращото звено да пасват на дебелината на фланеца на диска, на диаметъра на отвора му, както и на диаметъра на вала на машината. По възможност използвайте редуци-

Символи и тяхното значение

ращите звена, включени в окомплектовката на цирку- лярния диск.

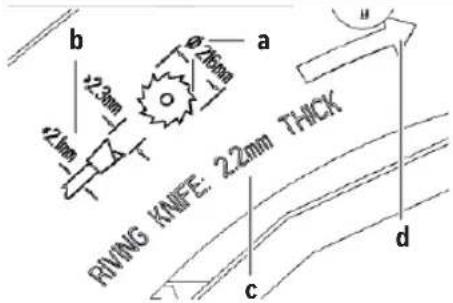

Диаметърът на циркулярния диск трябва да съответства на посоченото върху символа.

а Диаметърът на циркулярния диск може да възлиза максимум 216 mm.
b Внимавайте при смяна на циркулярния диск за това, ширината на рязане да не е по-малка от 2,3 mm и дебелината на опорния диск да не е по-голяма от 2,1 mm. В противен случай е налице опасност разтварящият клин да се заклещи в обработваемия детайл.
с Дебелината на разтварящия клин (англ.: RIVING KNIFE) възлиза на 2,2 mm.
d Посоката на рязане на зъбите (посока на стрелката върху циркулярния диск) трябва да съответства на посоката на стрелката върху разтварящия клин.

Дебелината на разтварящия клин възлиза на 2,2 mm.

Максимално възможната височина на обработвания детайл възлиза на 70 mm.

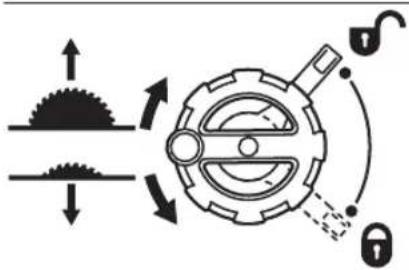

Показва посоката на въртене на ръчката за снижаване (транспортно положение) и повдигане (работно положение) на циркулярния диск.

дясна страна:

Показва позицията на лоста за застопоряване за фиксиране на циркулярния диск и при настройка на ъгъла на наклона във вертикална равнина (циркулярният диск е с възможност за накланяне).

Символи и тяхното значение

	Електроинструментите от клас на защита II са подсилено или двойно изолира-ни.
CE	С маркировката CE производителят потвърждава, че електроинструментът е в съответствие с валидните ЕС дирек-тиви.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки

травми.

Съхранявайте тези указания на сигурно място.

Предназначение на електроинструмента

Електроинструментът е предназначен за стационарно монтиране и изпълняване на надлъжни и напречни срезове по права линия на твърд и мек дървесен материал, както и на ПДЧ плоскости и фазерни плоскости. При това са възможни скосявания в хоризонтална равнина от -30° до +30° както и във вертикална равнина от 0° до 45°.

При използване на подходящи циркулярни дискове е възможно и разрязването на алуминиеви профили и пластмаси.

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

(1) Скала за разстоянието от циркулярния диск
(2) Ьглов упор
(3) Защитно покритие
(4) Разтварящ клин
(5) Опора за успоредно водене
(6) Разширяване на масата на циркуляра
(7) Гнездо ъглова опора
(8) Монтажни отвори
(9) Глух гаечен ключ (24 mm; 23 mm)
(10) Шестостенен ключ (5 mm)
(11) Държач за съхранение на защитното покритие
(12) Лост за изтласване
(13) Затегателна дръжка за разширяване на масата на циркуляра
(14) Ръчно колело за управление
(15) Ръкохватка за повдигане и спускане на циркулярния диск
(16) Осигурителна капачка на пусковия прекъсвач
(17) Опора за наклон на среза 45° (вертикално)

(18) Застопоряващ лост за настройване на наклон във вертикална равнина

(19) Скала за наклона на среза (във вертикална равнина)

(20) Опора за наклон на среза 0° (вертикално)

(21) Стенд за рязане

(22) Регулиращ винт за обтяжна сила на опората за успоредно водене

(23) Приставка за маса

(25) Водещ канал за опората за успоредно водене

(26) Скоба за придържане на кабела

(27) Ръкохватка за пренасяне

(28) Направляващ канал за ъгловата опора

(29) Адаптер за прахоулавяне

(30) V-образен направляващ канал на работния плот за опората за успоредно водене

(31) Основна плоча

(32) Фиксиращ винт на подовата решетка

(33) Захвращад лост на разтварящия клин

(34) Позициониращи шифтове за разтварящия клин

(35) Фиксиращ винт на приставката за маса

(36) Захващащ лост на защитното покритие

(37) Водещ болт на защитното покритие

(38) Застопоряваща ръкохватка на опората за успо- редно водене

(39) Направляващ V-образен канал за опората за ус- поредно водене

(40) Спомагателна опора за успоредно водене

(42) Направляваща шина на ъгловата опора

(43) Долен предпазен капак за циркулярния диск

(44) Езиче на долния капак на циркулярния диск

(45) Отвор за хващане за повдигане на приставката за маса

(46) Обтяжна гайка

(47) Лост за застопоряване на вала

(48) Застопоряващ фланец

(49) Центроващ фланец

(50) Вал на електроинструмента

(52) Ръкохватка за застопоряване под произволен ъгъл (в хоризонтална равнина)

(53) Стрелка на ъгловата опора

(54) Лупа

(55) Стрелка за отчитане на разстоянието на работ- ния плот

(56) Бутон за включване

(58) Винт с глава с кръстат шлиц за регулиране на опората 0°

(59) Винт за стрелката за отчитане на ъгъла (във вертикална равнина)

(60) Винт с глава с кръстат шлиц за регулиране на опората 45°

(61) Предни винтове с глава с вътрешен шестостен (5 mm) за регулиране на успоредността на циркулярния диск

(62) Задни винтове с глава с вътрешен шестостен (5 mm) за регулиране на успоредността на циркулярния диск

(63) Винт за стрелката за отчитане на разстоянието на работния плот

(64) Винтове с глава с вътрешен шестостен (5 mm) за регулиране на успоредността на опората за успоредно водене

(65) Винт за стрелката, отчитаща разстоянието на опората за успоредно водене

(66) Регулиращи винтове за приставката за маса

(67) Депо лост за изтласкване

Maca съгласно EPTA-Procedure 01:2014 kg 22 22
Клас на защита	☐ / II / II	☐
Размери (включително елементите, които могат да се демонтират)
Широчина х дълбочина х височина mm 658 x 332 x 553 658 x 332 x 553
Размери на подходящи циркулярни дискове
Диаметър на циркулярния диск mm 216 216
Дебелина на тялото на диска mm 1,5 – 2,1 1,5 – 2,1
мин. дебелина на зъбите/чапраз mm 2,3 2,3
Диаметър на отвора на диска mm 30 25,4

Максимални размери на детайла: (вж. „Максимални размери на обработваните детайли“, Страница 323)

Информация за излъчван шум

Стойностите на емисии на шум са установени съгласно EN 62841-3-1.

Равницето А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 94 dB(A); мощност на звука 103 dB(A). Неопределеност K = 3 dB.

Посоченото в това ръководство за експлоатация ниво на излъчвания шум е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинструменти. То е подходящо също така за предварителна оценка на емисиите шум.

Посоченото ниво на излъчвания шум е представително за основните приложения на електроинструмента. Ако обаче електроинструментът се ползва в други условия, с различни работни инструменти или след недобро поддържане, нивото на излъчвания шум може да е различно. Това би могло значително да увеличи емитирания шум през периода на ползване на електроинструмента.

За по-точното оценяване на излъчвания шум трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емитирания шум през периода на ползване на електроинструмента.

Монтиране

▶ Избягвайте включване по невнимание на електроинструмента. По време на монтирането и при извършване на каквито и да е дейности по електроинструмента щепсельт трябва да е изключен от захранващата мрежа.

Окомплектовка

Преди да започнете експлоатация на електроинструмента дали всички изброени по-долу елементи са налични:

– Настолна циркулярна машина с монтиран циркулярен диск (24) и разтварящ клин (4)
- ъглова опора (2)
- Опора за успоредно водене (5)
- Спомагателна опора за успоредно водене (40)

• Комплект крепежни елементи "Допълнителна опора за успоредно водене" (41) (2 закрепващи болта, 2 подложни шайби, 2 накатни гайки)
• Защитно покритие (3)
• Шестостенен ключ (10)
  – Глух гаечен ключ (9) с накрайник права отвертка
• Лост за изтласване (12)
• Приставка за маса (23)

Указание: Огледайте електроинструмента за евентуални повреди.

Преди да продължите използването на електроинструмента, трябва внимателно да проверите дали предпазните съоръжения или леко повредени детайли функционират изрядно и съобразно предназначението си. Проверете дали подвижните детайли функционират правилно и не се заклинват или дали има други повредени детайли. Всички детайли трябва да са монтирани правилно и да изпълняват всички условия за безопасна работа.

Повредени предпазни съоръжения и детайли трябва да бъдат ремонтирани или заменени от квалифициран техник в оторизиран сервис за електроинструменти на Бош.

Монтиране на елементи

• Извадете внимателно всички включени в окомплектовката детайли.
  – Отстранете всички опаковъчни материали от електроинструмента и включените в окомплектовката детайли.
  – Завъртете фиксиращите винтове (32) с върха на глухия гаечен ключ (9) до упор в посоката на въртене "Ключалка отворена" и отворете подовата решетка (31) (вж. фиг. а).
  Отстранете опаковъчния материал под моторния блок.

Директно върху корпуса са закрепени следните елементи на уреда: лост за изтласване (12), глух гаечен ключ (9), шестостенен ключ (10), опора за успоредно водене (5), ъглова опора (2), адаптер за прахоулавяне (29), допълнителна опора за успоредно водене (40) с крепежен комплект (41), защитно покритие (3).

– Когато Ви е нужен някой от тези елементи на уреда, можете да го извадите внимателно от неговото място за съхранение.

Позициониране на клина (вж. фигур. b1-b2)

Указание: Ако е необходимо, почистете всички детайли, които ще монтирате, преди да ги позиционирате.

• Завъртете колянната ръкохватка (15) до упор по посока на часовниковата стрелка, така че циркулярният диск (24) да застане в горна мъртва точка.
• Освободете застопоряващия лост (33).
• Избутайте клина (4) в посока захващащия лост (33), докато не може да се изтегля нагоре.
  – Изтеглете клина съвсем нагоре, така че да се позицио- нира точно над средата на циркулярния диск.
  – Оставете двата щифта (34) да прищракат в долните от- вори в клина и отново затегнете захващащия лост (33).

Монтиране на приставка за маса (вж. фиг. с)

– Поставете приставката за маса (23) върху разтварящия клин (4) в отвора за инструмент.
- Завъртете фиксиращия винт (35) с върха на глухия га- ечен ключ (9) до упор в посоката на въртене "Ключал- ка затворена".

Предната страна на приставката за маса (23) трябва да е плътно до или малко под масата на циркуляра, а задната страна трябва да е плътно до или малко над масата на циркуляра (вж. „Настройка на нивото на приставката за маса (вж. фиг. N)“, Страница 325).

Монтиране на защитното покритие (вж. фигур. d1-d2)

Указание: Монтирайте защитното покритие само ако кли- нт е позициониран в най-горно положение точно над средата на циркулярния диск (вж. изображение b2). Не монтирайте защитното покритие, ако клинът е в най-дол- но положение (състояние на доставка или позиция за ря- зане на канали) (вж. изображение b1).

• Разхлабете захвращащия лост (36) и свалете защитното покритие (3) от стойката (11).
• Дръжте с една ръка защитата на циркулярния диск (горна метална шина) на защитното покритие (3), а с другата ръка дръжте захващащия лост (36) нагоре.
• Избутайте водещия болт (37) назад в канала върху клина (4).
  – Прекарайте защитното покритие (3) надолу докато защитата на циркулярния диск (горна метална шина) не застане паралелно на повърхността на стенда за рязане (21).
  – Натиснете надолу лоста за застопоряване (36). Захващащият лост трябва осезаемо и звучно да прищрака и защитното покритие (3) да е здраво и сигурно монтирано.

▶ Проверявайте преди всяка употреба дали защитното покритие се движи безпроблемно. Не използвайте електроинструмента, ако защитното покритие не може да се движи свободно и ако не се затваря веднага.

Монтиране на опората за успоредно водене (вж. фиг. е)

Опората за успоредно водене (5) може да бъде монтира- на отляво или отдясно на циркулярния диск.

• Освободете застопоряващата ръкохватка (38) на опората за успоредно водене (5). Така се освобождава V-образната направляваща (39).
  – Първо вкарайте опората за успоредно водене с V-образната направляваща във водещия канал (30) на работния плот. След това вкарайте опората за успоредно водене в предния направляващ канал (25) на стенда. След това опората за успоредно водене може да се измества произволно.
• За застопоряване на опората за успоредно водене на- тиснете ръкохватката (38) надолу.

Монтиране на допълнителната опора за успоредно водене (вж. фиг. f)

За рязане на тесни обработваеми детайли и за рязане на вертикален ъгъл на наклон трябва да монтирате спомагателната опора за успоредно водене (40) към опората за успоредно водене (5).

Спомагателната опора за успоредно водене може в зависимости от конкретните условия да бъде монтирана отдяс- но или отляво на опората за успоредно водене (5).

Използвайте за монтажа комплект крепежни елементи "Допълнителна опора за успоредно водене" (41) (2 закрепващи болта, 2 подложни шайби, 2 накатни гайки).

– Вкарайте застопоряващите винтове през страничните отвори на опората за успоредно водене (5).
– При това главите на винтовете служат да водят спомагателната опора за успоредно водене.
– Вкарайте спомагателната опора за успоредно водене (40) върху главите на застопоряващите винтове.
– Поставете подложните шайби на застопоряващите винтове и затегнете винтовете с помощта на крилчатите гайки.

Монтиране на ъгловата опора (вж. фиг. g)

- Вкарайте шината (42) на ъгловата опора (2) в един от предвидените за целта водещи канали (28) на стенда за рязане.

Стационарно или мобилно монтиране

▶ За осигуряване на сигурна работа с електроинструмента, преди да го използвате, трябва да го монтирате на равна и стабилна работна повърхност (напр. работен тезгях).

Монтиране на работна повърхност (вж. фиг. h)

- Застопорете електроинструмента с подходящи винтови съединения към работната повърхност. За тази цел служат отворите (8).

Монтаж върху работен тезгях на Bosch (вж. фиг. i)

Стендовете за рязане на Бош (напр. GTA 560) осигуряват надеждно монтиране и поставяне върху неравни терени благодарение на регулируемите си крака.

▶ Прочетете всички приложени към стенда предупреждения и указания. Несьобразяването с предупрежденията и неспазването на указанията могат да имат за последствие токов удар, пожар и/или тежки травми.
▶ Преди да монтирате електроинструмента, сглобете внимателно и правилно стенда. Правилното сглобяване на стенда е важно, за да бъде избягната опасността от внезапното му разпадане по време на работа.
- Монтирайте електроинструмента към стенда, докато е в позиция за транспортиране.

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

– По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

Прахоулавянето може да бъде блокирано от прах, стърготини или откъртени от детайла парченца.

• Изключете електроинструмента и извадете щепесела от контакта.
  – Изчакайте, докато циркулярният диск спре напълно.
• Открийте и отстранете причината за запушването.

▶ Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.
За да се предотврати опасността от пожар при рязане на алуминий, изпразнете долния капак на циркулярния фиск и не използвайте аспирационна система.

Почистване на долния капак на циркулярния диск (вж. фигур. j)

За отстраняване на откъртени от обработваните детайли парченца и груби стърготини можете да отворите долния капак на циркулярния диск (43).

– Изключете електроинструмента и извадете щепесела от контакта.
– Изчакайте, докато циркулярният диск спре напълно.
– Поставете електроинструмента легнал настрани.

• Отворете подовата решетка (31) (вж. фиг. а).
  – Изтеглете езичетата (44) на долния капак на циркулярния диск леко навън и отворете долния капак на циркулярния диск (43).
  – Отстранете стърготини и откъртени парченца от обработвания детайл.
  – Отново затворете долния капак на циркулярния диск (43) докато езичетата (44) не прищракат.
• Затворете подовата решетка (31).
  – Поставете електроинструмента в работна позиция.

Външна система за прахоулавяне (вж. фигур. к)

Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.

Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.

Смяна на циркулярния диск (вж. фигур. I1 - I4)

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ При монтирането на циркулярния диск работете с предпазни ръкавици. Съществува опасност от нара- няване.
▶ Използвайте само режещи дискове, чиято максимально допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия електроинструмент.
▶ Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация и върху електроинструмента данни и са изпитани по EN 847-1 и обозначени по съответния начин.
▶ Използвайте само дискове, които се препоръчват от производителя на електроинструмента и са подходящи за обработвания от Вас материал. Така избягвате прегряване на върховете на зъбците и разтопяване на обработваната пластмаса.
▶ Не използвайте циркулярни дискове от бързорезна стомана. Такива циркулярни дискове са крехки и се чупят лесно.

Демонтиране на циркулярния диск

• Отворете захващащия лост (36) и изтеглете защитното покритие (3) от канала в разтварящия клин (4).
  – Завъртете фиксиращия винт (35) с върха на глухия гаечен ключ (9) до упор в посоката на въртене "Ключалка отворена" и повдигнете приставката за маса (23) от отвора на инструмента. За лесното повдигане служи отвор за хващане (45).
  – Завъртете колянната ръкохватка (15) до упор по посока на часовниковата стрелка, така че циркулярният диск (24) да застане в горна мъртва точка.

• Завъртете обтяжната гайка (46) с глухия гаечен ключ (9) и затегнете едновременно с това застопоряващия лост на шпиндела (47) докато не прищрака.

• Задръжте лоста за блокиране на вала и затегнете гайката, като я въртите обратно на часовниковата стрелка.
  – Демонтирайте застопоряващия фланец (48).
• Свалете циркулярния диск (24).

Монтиране на циркулярния диск

Ако е необходимо, почистете всички детайли, които ще монтирате.

– Поставете новия циркуляр на центроващия фланец (49) на вала (50).

Указание: Не използвайте прекалено малки циркулярни дискове. Радиалната между между циркулярния диск и разтварящия клин трябва да е най-много 3 - 8 mm.

▶ При монтиране внимавайте посоката на рязане на зъбите (означена със стрелка върху циркулярния диск) да съвпада с посоката на стрелката върху клина!
– Поставете застопоряващия фланец (48) и гайката (46).
- Завъртете обтяжната гайка (46) с глухия гаечен ключ (9) и затегнете едновременно с това застопоряващия лост на шпиндела (47) докато не прищрака.
– Затегнете гайката, като я въртите по посока на часов-никовата стрелка.
– Поставете приставката за маса (23) върху разтварящия клин (4) в отвора за инструмент. Завъртете фиксиращия винт (35) с върха на глухия гаечен ключ (9) до упор в посоката на въртене "Ключалка затворена".
- Монтирайте защитното покритие (3) обратно (вж. „Монтиране на защитното покритие (вж. фигур. d1–d2)“, Страница 319).

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Позиция за транспортиране и работна позиция на циркулярния диск

Позиция за транспортиране

– Свалете защитното покритие (3), отстранете приставката за маса (23) и позиционирайте разтварящия клин (4) в най-долно положение. Отново поставете приставката за маса (23).
- Завъртете обратно на часовниковата стрелка ръкохватката (15), докато зъбите на циркулярния диск (24) се спуснат под равнината на масата (21).
- Вкарайте разширяването на масата на циркуляра (6) докрай навътре. Натиснете надолу застопоряващия лост (13). С това

разширяването на масата на циркуляра се застопоря- ва.

Работна позиция

– Позиционирайте клина (4) в най-горно положение точно върху средата на циркулярния диск, използвайте приставката за маса (23) и монтирайте защитното покритие (3).
- Завъртете ръкохватката (15) по часовниковата стрелка, докато зъбите на циркулярния диск (24) се издигнат прибл. 3 - 6 mm над детайлап.

Увеличаване на работния плот

Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ начин.

Разширяване на масата на циркуляра (вж. фигур. А)

Разширяването на масата на циркуляра (6) разширява масата (21) надясно.

– Издърпайте докрай нагоре застопоряващата ръкохватка (13) за разширяването на масата на циркуляра.
– Издърпайте разширяването на масата на циркуляра (6) до желаната дължина навън.
– Натиснете надолу застопоряващата ръкохватка (13). С това разширяването на масата на циркуляра плот се застопорява.

Настройване на хоризонтален и вертикален ъгъл на наклон

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

Настройване на вертикален ъгъл на наклон (циркулярен диск) (вж. фиг. В)

Вертикалният ъгъл на наклон може да се настройва в диапазон от 0° до 45°.

– Разхлабете фиксиращия лост (18) обратно на часовника.

Указание: При пълното развиване на застопоряващия лост благодарение на силата на тежестта циркулярният диск се завърта в позиция прибл 30°.

– Издърпайте или натиснете ръкохватката (14) по направление на кулисата, докато стрелката (51) покаже желания вертикален ъгъл на наклона.
- Задръжте ръкохватката в това положение и отново за- тегнете застопоряващия лост (18).

За бързото и точно настройване на стандартни ъгли 0° и 45° са предвидени заводски ограничители ((20), (17).

Настройване на хоризонтален ъгъл на наклон (ъглов ограничител) (вж. фигур. С)

Указание: Използвайте съответните приспособления за облагородяващи срезове (дълги клинове).

Хоризонталният ъгъл на наклон може да се настройва в диапазон от 30° (наляво) до 30° (надясно).

322 | Български

– Освободете застопоряващата ръкохватка (52), ако е затегната.
- Завъртете ъгловата опора, докато стрелката (53) покаже желания ъгъл на скосяване.
- Отново затегнете ръкохватката (52).

Регулиране на опората за успоредно водене

Опората за успоредно водене (5) може да бъде монтира- на отляво (черна скала) или отдясно (сребърна скала) на циркулярния диск. Маркировката на лупата (54) показва на скалата (1) настроеното разстояние на опората за ус- поредно водене до циркуляра.

Поставете опората за успоредно водене от желаната страна на циркулярния диск (вж. „Монтиране на опората за успоредно водене (вж. фигур. е)“, Страница 319).

Настройване на опората за успоредно рязане при неизтеглен стенд за рязане

• Освободете застопоряващата ръкохватка (38) на опората за успоредно водене (5). Изместете опората за успоредно водене, докато маркировката в лупата (54) покаже желаното разстояние.
  При неразтворен стенд за рязане са валидни долните надписи на сребърната скала (1).
• За застопоряване натиснете ръкохватката (38) отново надолу.

Настройване на опората за успоредно водене при изкаран стенд за рязане (вж. фигур. D)

– Поставете опората за успоредно водене отдясно на циркулярния диск.
Изместете опората за успоредно водене, докато маркировката в лупата (54) покаже 29 см, отчетено по долната скала.
За застопоряване натиснете ръкохватката (38) отново надолу.
– Издърпайте докрай нагоре застопоряващата ръкохватка (13) за разширяване на масата на циркуляра.
– Издърпайте разширяването на масата на циркуляра (6)навън, докато стрелката (55) покаже на горната скала желаното разстояние до циркулярния диск.
– Натиснете надолу застопоряващия лост (13).
С това разширяването на масата на циркуляра се застопорява.

Настройване на допълнителната опора за успоредно водене (вж. фиг. Е)

За рязане на тесни обработваеми детайли и за рязане на вертикален ъгъл на наклон трябва да монтирате спомагателната опора за успоредно водене (40) към опората за успоредно водене (5).

Спомагателната опора за успоредно водене може в зависимости от конкретните условия да бъде монтирана отдясно или отляво на опората за успоредно водене (5).

Възможно е разрязваният детайл да се заклини между циркулярния диск и опората за успоредно водене и да бъде захванат и от издигащия се сегмент на диска и да отхвръкне.

Затова настройвайте спомагателната опора за успоредно водене така, че краят й да е в зоната между най-предния зъб на циркулярния диск и предния ръб на разтварящия клин.
– За целта развийте всички крилчати гайки (41) и изместете спомагателната опора за успоредно водене, докато остане да е захваната само от двата предни застопоряващи винта.
– Отново затегнете крилчатите гайки.

Регулиране на разтварящия клин (вж. фигур. F)

Разтварящият клин (4) предотвратява заклинването на циркулярния диск (24) в среза. В противен случай съществува опасност от възникване на откат, когато циркулярният диск се блокира в разрязвания детайл.

Затова винаги внимавайте разтварящият клин да е регулиран правилно:

• Радиалната между циркулярния диск и разтварящия клин трябва да е най-много 5 mm.
  – Дебелината на разтварящия клин трябва да е по-малка от широчината на среза и по-голяма от дебелината на тялото на диска.
  – Разтварящият клин трябва да е винаги в равнината на циркулярния диск.
  – При обикновено разрязване разтварящият клин тряб- ва да е винаги във възможно най-високата си позиция.

Регулиране на височината на разтварящия клин

При прорязване на канали трябва да регулирате височината на разтварящия клин.

▶ Използвайте електроинструмента за изготвяне на канали или фалциране само със съответно подходящото защитно сьоръжение (напр. тунелен предпазен капак, притискащ палец).
– Отворете захващация лост (36) и изтеглете защитното покритие (3) от канала в разтварящия клин (4). За да предпазите предпазния кожух от нараняване, го приберете и захванете с предвидената за целта профилна планка (11) в корпуса (вижте също фиг. 02).
- Завъртете колянната ръкохватка (15) до упор по посока на часовниковата стрелка, така че циркулярният диск (24) да застане в горна мъртва точка.
- Освободете застопоряващия лост (33).
– Изтеглете разтварящия клин от щифтовете (34) (изтеглете захващащия лост (33) леко навън) и избутайте разтварящия клин (4) до упор надолу.
– Оставете двата щифта (34) да прищракат в долните от- вори в разтварящия клин и отново затегнете захваща- ция лост (33).

Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента.

Включване (вж. фигур. G1)

- За включване натиснете зеления бутон (56).

Изключване (вж. фигур. G2)

– Натиснете осигурителната капачка на пусковия пре- късвач (16).

Прекъсване на захранващия ток

Пусковият прекъсвач е с конструкция, която предотвратява повторното включване след прекъсване на захранването (напр. издърпване на щепсела от контакта по време на работа).

За да включите отново електроинструмента след това, трябва отново да натиснете зеления бутон (56).

За защита от неоторизирано управление можете да блокирате предпазния клапан на пусковия прекъсвач (16) с помощта на катинар.

– Избутайте визьора (57) докрай нагоре и притиснете леко предпазния клапан.

– Свържете двете халки на визьора и халките на основната пластина на пусковия прекъсвач с катинар.

Указания за работа

Общи указания за рязане

▶ При всички разрези първо трябва да се уверите, че в никой момент циркулярният диск не допира до опорите за водене или до други елементи на електроинструмента.

▶ Използвайте електроинструмента за изготвяне на канали или фалциране само със съответно подходящото защитно съоръжение (напр. тунелен предпазен капак, притискащ палец).

▶ Не използвайте електроинструмента за шлицове (завършен в детайла канал).

Разтварящият клин трябва да е подравнен спрямо циркуляра, за да се избегне заклинване на разрязвания детайл. Не обработвайте деформирани детайли. Детайлът трябва да има винаги поне един прав ръб, по който да се допре до опората за успоредно водене.

Съхранявайте лоста за изтласване винаги на електроин-струмента.

Никога не стойте на една линия с циркулярния диск. Винаги заставайте от страната на циркулярния диск, от която е опората. Откат може да ускори обработвания детайл с голяма скорост по посока на всеки, стоящ срещу или на една линия с циркулярния диск.

– Дръжте пръстите и ръцете си на безопасно разстояние от въртящите се елементи на електроинструмента.

При това спазвайте следните указания:

- Дръжте детайла здраво с двете ръце и го притискайте към работния плот.

– Винаги използвайте за тесни обработваеми детайли и за рязане под наклон във вертикална равнина доставената избутваща пръчка (12) и допълнителната опора за успоредно водене (40).

Максимални размери на обработваните детайли

наклон на среза във вер-тикална равнина	макс. височина на детай-ла [mm]
0°	70
45°	50

Рязане

Изпълняване на праволинейни срезове

– Настройте опората за успоредно водене (5) на желаната ширина на рязане (вж. „Регулиране на опората за успоредно водене“, Страница 322).
– Поставете обработваемия детайл върху масата за рязане пред защитното покритие (3).
- Завъртете ръкохватката (15) по часовниковата стрелка, докато зъбите на циркулярния диск (24) се издигнат прибл. 3 - 6 mm над детайлап.
- Включете електроинструмента.
– Разрежете детайла с равномерно подаване. Ако упражявате твърде много натиск, върховете на циркулярния диск могат да прегреят и обработваният детайл може да се повреди.
– Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти.

Изработване на срезове под наклон във вертикална равнина

– Настройте желания наклон на среза във вертикална равнина на циркулярния диск. При завъртян наляво циркулярен диск ограничителят трябва да е вдясно от циркулярния диск.
- Следвайте съответно работните стъпки: (вж. „Изпълняване на праволинейни срезове“, Страница 323)

Рязане на хоризонтален ъгъл на наклон (вж. фиг. I)

• Настройте желания хоризонтален ъгъл на скосяване на ъгловата опора (2).
  – Поставете детайла до ъгловата опора (2).
  – С помощта на ръкохватката (15) повдигнете или спуснете циркулярния диск, така че горните зъби да се подават прибл. 5 mm над повърхността на обработвания детайл.
• Включете електроинструмента.
  – Притискайте детайла с едната ръка към ъгловата опора и го избутайте с другата ръка върху ръкохватката (52) бавно във водещия канал (28) напред.
  – Изключете електроинструмента и изчакайте циркулярният диск напълно да спре да се върти.

Проверка и настройка на основните параметри

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

За целта трябва да имате опит и съответните специализирани инструменти.

Тази дейност ще бъде извършена бързо и качествено в оторизиран сервис за електроинструменти на Бош.

Регулиране на опорите за стандартни наклони под наклон 0°/45° (вертикално)

– Поставете електроинструмента в работна позиция.
– Настройте наклон на среза във вертикална равнина на циркулярния диск от 0°.
- Отстранете защитното покритие (3).

– Отстранете приставката за маса (23) (вж. „Монтиране на приставка за маса (вж. фигур. с)“, Страница 319).
- Настройте ъгломер на 90° и го поставете на масата (21).

Рамото на транспортира трябва да е подравнено по цялата си дължина спрямо циркулярния диск (24).

Регулиране (вж. фигур. J2)

• Развийте винта (58). Така опората за 0° (20) може да се измества.
• Освободете застопоряващия лост (18).
• Преместете ръчното колело (14) към опората за 0°, докато рамото на ъгломера допре плътно по цялата си дължина до циркулярния диск.
  – Задръжте ръкохватката в това положение и отново за- тегнете застопоряващия лост (18).
• Затегнете винта (58) отново.
• Монтирайте приставката за маса (23) отново (вж. „Монтиране на приставка за маса (вж. фиг. с)“, Стра-ница 319).

Ако след настройването стрелката (51) не е на една ли- ния с маркировката 0° на скалата (19), развийте винта (59) с обикновена отвертка и подравнете стрелката спря- мо маркировката 0°.

Повторете по аналогичен начин посочените по-горе стъпки за наклона във вертикална равина 45° (развиване на винта (60); изместване на опората за 45° (17)). При това стрелката за ъълла (51) не трябва да се измества.

Успоредност на циркулярния диск спрямо направляващите канали на ъгловата опора (вж. фиг. К)

• Поставете електроинструмента в работна позиция.
• Отстранете защитното покритие (3).

Проверка

– С молив маркирайте първия ляв зъб на циркулярния диск, който се вижда отзад над поставката за маса.
- Настройте ъгломер на 90° и го поставете до ръбовете на водещия канал (28).

– Изместете рамото на ъгломера, докато допре до маркирания зъб на циркулярния диск и отчетете разстоянието между диска и направляващия канал.
– Завъртете циркулярния диск, докато маркирания зъб застане над поставката за маса отпред.
– Изместете ъгломера успоредно на направляващия канал до маркирания зъб.
– Отново измерете разстоянието между циркулярния диск и направляващия канал.

Двете измерени разстояния трябва да са еднакви.

Регулиране

– Развийте винтовете с глава с вътрешен шестостен (61) от долната страна на работния плот отпред и винтовете с глава с вътрешен шестостен (62) от долната страна на работния плот отзад, като използвате включения в окомплектовката шестостенен ключ (10).
– Внимателно преместете циркулярния диск, докато зас- тане успоредно на направляващия канал (28).
- Отново затегнете всички винтове (61) и (62).

Настройване на индикатора за разстояние на стенда за рязане (вж. фиг. L)

– Поставете опората за успоредно водене отдясно на циркулярния диск. Изместете опората за успоредно водене, докато маркировката в лупата (54) покаже 29 см, отчетено по долната скала. За застопоряване натиснете ръкохватката (38) отново надолу.
- Издърпайте докрай нагоре застопоряващия лост (13) и след това издърпайте разширяването на масата на циркуляра (6) до упор навън.

Проверка

Индикаторът за разстояние (55) трябва да показва на горната скала (1) същата стойност, която показва и маркировката на лупата (54) на долната скала (1).

Регулиране

– Издърпайте разширяването на масата на циркуляра (6)докрай навън.
– Развийте винта (63) с кръстата отвертка и подравнете стрелката (55) спрямо маркировката 29 см на горната скала (1).

Настройка на паралелността на опората за успоредно водене (вж. фиг. М)

– Поставете електроинструмента в работна позиция.
- Отстранете защитното покритие (3).
– Развийте застопоряващата ръкохватка (38) на опората за успоредно водене и я изместете, докато допре до циркулярния диск.

Проверка

Опората за успоредно водене (5) трябва да допира до диска по цялата си дължина.

Регулиране

– Развийте винтовете с глава с вътрешен шестостен (64) с включения в окомплектовката шестостенен ключ (10).

– Внимателно изместете опората за успоредно водене (5), докато допре до диска по цялата си дължина.
– Задръжте опората за успоредно водене в тази позиция и натиснете отново надолу застопоряващата ръкохватка (38).
- Отново затегнете винтовете с глава с вътрешен шестостен (64).

Регулиране на силата на застопоряване на опората за успоредно водене

След продължителна употреба силата на затягане на опората за успоредно водене (5) може да намалее.

- Затегнете регулиращия винт (22), докато опората за успоредно водене отново може да бъде застопорена здраво към стенда.

Настройка на лупата на опората за успоредно водене (вж. фигур. М)

• Поставете електроинструмента в работна позиция.
• Отстранете защитното покритие (3).
  – Изместете опората за успоредно водене (5) отдясно, докато допре до циркулярния диск.

Проверка

Маркировката на лупата (54) трябва да е на една линия с маркировката за 0° на скалата (1).

Регулиране

– Развийте винта (65) с кръстата отвертка и подравнете стрелката за ъгъла спрямо маркировкатаг 0.

Настройка на нивото на приставката за маса (вж. фиг. N)

Проверка

Предната страна на приставката за маса (23) трябва да е в равнината на работния плот или малко под нея, задната страна трябва да е в равнината на работния плот или малко над нея.

Регулиране

– Настройте с върха на глухия гаечен ключ (9) правилното ниво на регулиращите винтове (66).

Съхраняване и транспорт (вж. фиг. 01 - 02)

Съхраняване на елементите на машината

Електроинструментът осигурява възможност за сигурно-то съхраняване на определени елементи.

– Демонтирайте спомагателната опора за успоредно водене (40) от опората за успоредно водене (5).

– Поставете всички самостоятелни елементи в предвидените за съхраняването им места в корпуса (вж. долната таблица).

Елемент Гнездо за съхранение

Опора за успоредно водене (5)	обърнете я, окачете я отделу на направляващите шини и затегнете застопоряващия лост (38)
Лост за изтласкване (12)	вкарайте в гнездото (67)

Елемент Гнездо за съхранение

Защитно покритие (3)	окачете го в отвора на профилната планка (11) и го затегнете със застопоряващия лост (36)
Шестостенен ключ (10)	вкарайте в гнездото (68)
Глух гаечен ключ (9)	вкарайте в гнездото (69)
Ъглова опора (2)	вкарайте в гнездото (7)
Спомагателна опора за успоредно водене (40)	вкарайте в канала отдад на опората за успоредно водене (5) и с помощта на крилчатите винтове затегнете

Пренасяне на електроинструмента

Преди транспортиране на електроинструмента трябва да изпълните следните стъпки:

– Поставете електроинструмента в позиция за транспортиране (вж. „Позиция за транспортиране“, Страница 321).
– Отстранете всички детайли и приспособления, които не могат да бъдат монтирани здраво към електроинструмента.
При транспортиране по възможност поставяйте неизползваните циркулярни дискове в затворени кутии.
– Вкарайте разширяването на масата на циркуляра (6) докрай навътре и за застопоряване натиснете надолу лоста (13).
– Навийте захранващия кабел на държачите (26).
– При повдигане или пренасяне използвайте ръкохватките (27).
▶ За захващане на електроинструмента при пренасяне използвайте само предвидените за целта приспособления и никога предпазните съоръжения.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.

Почистване

▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Винаги след работа почиствайте праха и стърготините с продухване със сгъстен въздух или с мека четка.

Мерки за ограничаване на генерирания шум

– Доставка със специално разработен циркулярен диск за намаляване на генерирания шум

Мерки от потребителя:

– Монтиране здраво към стабилна повърхност без възможност за вибриране

– Използване на циркулярни дискове с конструкция, намаляваща генерирания шум

– Редовно почистване на циркулярния диск и електро- инструмента

Допълнителни приспособления

Каталожен номер
ъглов упор 1 609 B04 510
Лост за изтласване 1 609 B06 410
Защитно покритие 1 609 B04 542
Опора за успоредно водене 1 609 B04 590
Стенд за рязане GTA 560 3 601 M22 700
Optiline Wood за следните типове:3 601 M42 000/... 030/... 070
Циркулярен диск 216 x 30 mm, 22 зъба	2 608 838 410
Циркулярен диск 216 x 30 mm, 34 зъба	2 608 838 409
Циркулярен диск 216 x 30 mm, 54 зъба	2 608 838 411
Multi Material за следните типове:3 601 M42 040
Циркулярен диск 216 x 30 mm, 22 зъба216 x 25,4 mm с редуциращ пръстен	2 608 644 569
Expert Wood за следните типове:3 601 M42 0B0
Циркулярен диск 216 x 25,4 mm, 60 зъба	2 608 642 995

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC и хармонизирането на националното законодателство с нея електронни и електрически уреди, които не могат да се използват, трябва да бъдат събирани отделно и да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Македонски

Кога сечилото за пилата е навалено налево,

Мерки на производителот:
