Марка	Бош
Модель	GTS 635-216 Professional
Тип продукту	Стаціонарна циркулярна пила
Номінальна споживана потужність	1600 Вт
Номінальна напруга	220-240 В
Частота	50/60 Гц
Холостий хід	5500 об/хв
Вага	22 кг
Розміри (Д x Ш x В)	658 x 332 x 553 мм
Діаметр леза	216 мм
Посадковий отвір леза	30 мм (або 25,4 мм залежно від версії)
Максимальна висота деталі (0°)	70 мм
Максимальна висота деталі (45°)	50 мм
Кут нахилу	від 0° до 45°
Кут скосу (горизонтальний)	від -30° до +30°
Ступінь захисту	II (подвійна ізоляція)
Основні функції	Поздовжні, поперечні, косі, кутові різи
Засоби безпеки	Захисний кожух, роздільний ніж, захист від відколів, гальмо двигуна, плавний пуск
Комплект поставки	Паралельний упор, кутовий упор, штовхач, ключі, захисний кожух
Обслуговування та чищення	Від'єднати перед чищенням, використовувати стиснене повітря або щітку
Післяпродажне обслуговування	Сервіс Bosch, запчастини доступні онлайн

Часті запитання - GTS 635-216 Professional BOSCH

Яка потужність настільної циркулярної пили Bosch GTS 635-216 Professional?

Номінальна споживана потужність становить 1600 Вт.

Який максимальний діаметр сумісного леза?

Діаметр леза має бути 216 мм.

Як відрегулювати кут нахилу леза?

Відпустіть важіль фіксації (18), поверніть маховик (14) до потрібного кута (від 0° до 45°), потім затягніть важіль.

Яка максимальна висота різу під кутом 0°?

Максимальна висота деталі становить 70 мм при нахилі 0°.

Як замінити лезо пили?

Від'єднайте інструмент, зніміть захисний кожух і захист від відколів, заблокуйте шпиндель важелем (47), відкрутіть гайку (46) гайковим ключем, зніміть старе лезо та встановіть нове, дотримуючись напрямку обертання. Використовуйте захисні рукавички.

Чи можна використовувати цю пилу для різання алюмінію?

Так, за умови використання відповідного леза та роботи без відсмоктування стружки, щоб уникнути ризику пожежі.

Які аксесуари постачаються з пилою?

Постачаються: паралельний упор (5), кутовий упор (2), штовхач (12), захист від відколів (23), захисний кожух (3), ключі (9,10), додатковий паралельний упор (40).

Як чистити циркулярну пилу?

Від'єднайте інструмент, видаліть стружку щіткою або стисненим повітрям. Регулярно чистіть вентиляційні отвори та нижній кожух леза.

Де знайти запчастини?

Запчастини доступні на сайті www.bosch-pt.com або через сервісний центр Bosch.

Чи має пила плавний пуск?

Так, вона оснащена плавним пуском для зниження рівня шуму та уникнення ривків.

ПОСІБНИК КОРИСТУВАЧА GTS 635-216 Professional BOSCH

uk Оригінальна інструкція з

експлуатаці

kk Пайдалану кускаульнының

тупнускасы

ro Instructiuni originale

Українська ...... Сторінка 267

Казак...... Бет 282

- Закройте нижнюю решетку (31).

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки для електроінструментів

ПОПЕРЕ- ДЖЕННЯ

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим

електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці

• Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
  Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари.
  ▶ Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи.

Електрична безпека

▶ Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом.
He використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей

Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних травм.
▶ Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр., захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або

підключення в розетку увімкнутого електроінструмента може призвести до травм.

▶ Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм.
Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.
Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

Правильне поводження та користування електроінструментами

He перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. З придатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента.
Ховайте електроінструменти, якими Ви саме не користується, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним.
Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будьякому іншому стані, який міг би вплинути на

функционування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами.

Trимайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.
Trимайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

Сервіс

Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого часу.

Вказівки з техніки безпеки для настільних циркулярних пилок

Попередження стосовно захисних кожухів

Захисні кожухи повинні бути на своїх місцях. Захисні кожухи повинні бути справними і правильно змонтованими. Незакріплений, пошкоджений або несправний захисний кожух повинен бути відремонтований або замінений.
Під час розпилювання завжди використовуйте захисний кожух пиляльного диска і розпірний клин. Під час розпилювання, коли пиляльний диск прорізує всю товщину заготовки, захисний кожух та інші захисні пристрої допомагають знизити ризик травмування.
Після закінчення технологічної операції (напр., фальцювання), яка вимагає зняття захисного кожуха та/або розпірного клина, негайно монтуйте захисну систему на місце. Захисний кожух і розпірний клин допомагають знизити ризик травмування.
▶ Переконайтеся, що пиляльний диск не торкається захисного кожуха, розпірного клина або заготовки перед увімкненням вимикача. Ненавмисний контакт цих предметів з пиляльним диском може створити небезпечну ситуацію.
▶ Настроюйте розпірний клин відповідно до цієї інструкції. Неправильна товщина, розташування або

напрямок розпірного клина можуть не дати йому знизити ризик сіпання.

Щоб розпірний клин правильно виконував свою функцію, він повинен бути встрошлений у заготовку. Розпірний клин не є ефективним у разі розпилювання заготовок, довжина яких не дозволяє їм дістати до розпірного клина. У такому разі розпірний клин не може попереджувати сіпання.
Використовуйте пиляльний диск, що підходить до розпірного клина. Для нормальної роботи розпірного клина діаметр пиляльного диска повинен відповідати розпірному клину, полотно пиляльного диска повинно бути тоншим, ніж розпірний клин, а ширина зубців пиляльного диска повинна бути більшою, ніж товщина розпірного клина.

Попередження стосовно процедур розпилювання

▶ ЧЕБЕЗПЕКА: Ніколи не розташовуйте пальці або кисті рук поруч або на одній лінії з пиляльним диском. Через миттєву неуважність або втрату рівноваги рука може посунутися до пильного диска, що призведе до важких травм.
Подавайте заготовку на пиляльний диск лише проти напряму його обертання. Подача заготовки за напрямом обертання пиляльного диска над верстатом може призвести до затягнення заготовки і руки на пиляльний диск.
Ніколи не використовуйте скісний упор для подачі заготовки під час поздовжнього розпилювання і не використовуйте напрямну планку разом зі скісним упором для встановлення довжини заготовки у разі поперечного розпилювання. Одночасне використання напрямної планки і скісного упору для ведення заготовки підвищує вірогідність заклинювання пильного диска і сіпання.
Під час поздовжнього розпилювання завжди прикладайте зусилля для подачі заготовки поміж напрямною планкою і пиляльним диском. Використовуйте підсувну палицю, якщо відстань між напрямною планкою і пиляльним диском є меншою за 150 мм, і підсувний блок, якщо ця відстань є меншою за 50 мм. «Допоміжні» пристрої тримають руку на безпечній відстані від пиляльного диска.
Використовуйте лише підсувну палицю, надану виробником або виготовлену згідно з інструкціями. Така підсувна палиця забезпечує достатню відстань між рукою і пиляльним диском.
Ніколи не використовуйте пошкоджену або надрізану підсувну палицю. Пошкоджена підсувна палиця може зламатися, що спричинить потрапляння руки на пиляльний диск.
He виконуйте будь-які операції «вільною рукою». Завжди використовуйте або напрямну планку, або скісний упор для встановлення положення і направлення заготовки. «Вільною рукою» означає використання руки для підтримання або направлення

заготовки замість напрямної планки або скісного упору. Пиляння «вільною рукою» призводить до зміщення, заклинювання і сіпання.

Ніколи не простягайте руку навколо пиляльного диска або над ним. Спроба дістати заготовку може призвести до неочікуваного контакту з пиляльним диском, що рухається.
Забезпечуйте додаткову опору позаду і/або з боків верстата для довгих і/або широких заготовок, щоб забезпечити їхнє горизонтальне положення. Довга і/або широка заготовка схильна обертатися навколо країв верстата, спричиняючи втрату контролю, заклинювання пиляльного диска і сіпання.
Подавайте заготовку з рівномірною швидкістю. Не згинайте і не перекручуйте заготовку. У разі заклинювання негайно вимкніть інструмент, вийміть штепсель з розетки і лише потім усувайте заклинювання. Заклинювання пиляльного диска заготовкою може спричинити сіпання або заблокувати двигун.
He видаляйте шматки відрізаного матеріалу, коли пилка працює. Матеріал може застрягти між напрямною планкою або в захисному кожусі пиляльного диска і затягнути пальці на пиляльний диск. Вимкніть пилку і зачекайте, поки вона повністю зупиниться, перед тим, як прибирати матеріал.
Використовуйте додаткову напрямну планку, яка контактує з поверхнею верстата, під час поздовжнього розпилювання заготовок товщиною меншою за 2 мм. Тонка заготовка може застрягти під напрямною планкою і спричинити сіпання.

Причини сіпання та відповідні попередження

Сіпання – це несподівана реакція заготовки через затиснений, заклинений пиляльний диск або зміщення лінії пропилювання у заготовці відносно пиляльного диска, або заклинювання частини заготовки між пиляльним диском і напрямною планкою або іншим нерухомим об'єктом.

Найчастіше під час сіпання заготовка підіймається від верстата задньою частиною пиляльного диска і рухається в напрямку оператора.

Сіпання – це результат неправильної експлуатації або помилок при роботі з пилкою. Йому можна запобігти за допомогою належних запобіжних заходів, що описані нижче.

Ніколи не стійте на одній лінії з пиляльним диском. Завжди розташовуйте тіло з того ж боку пиляльного диска, що і напрямна планка. Сіпання може спрямувати заготовку на великій швидкості вбік будь-якої людини, що стоїть перед пиляльним диском або на одній лінії з ним.
Ніколи не простягайте руку над пиляльним диском або за нього, щоб потягнути за заготовку або підтримати її. Це може призвести до несподіваного контакту з пиляльним диском або до сіпання, яке затягне пальці на пиляльний диск.

270 | Українська

Ніколи не тримайте заготовку, що відрізується, притискаючи її до пиляльного диска. Притискання заготовки, що відрізується, до пиляльного диска створює умови до заклинювання і сіпання.
Вирівняйте напрямну планку паралельно до пиляльного диска. Зміщена напрямна планка призведе до заклинювання пиляльного диска заготовкою і сіпання.
▶ Використовуйте гребінчастий притискач для ведення заготовки проти верстата і напрямної планки, коли виконуєте ненаскрізні пропили, як-от фальцювання. Гребінчастий притискач допомагає контролювати заготовку у разі сіпання.
▶ При обробці великих плит підпирайте їх, щоб зменшити ризик сіпання внаслідок застрявання пиляльного диска. Великі плити можуть прогинатися під власною вагою. Обов'язково встановлюйте одну чи декілька опор під усі частини плити, які звішуються з поверхні верстата.
▶ Будьте особливо пильні, коли пияєте заготовку, яка є перекрученою, сучкуватою, скривленою або не має рівного краю, щоб вести її скісним упором або уздовж напрямної планки. Скривлена, сучкувата або перекручена заготовка є нестабільною і викликає зміщення прорізу відносно пиляльного диска, заклинювання і сіпання.
Ніколи не пропилюйте більше ніж одну заготовку, складені вертикально або горизонтально. Пиляльний диск може підняти одну або декілька частин і спричинити сіпання.
Коли будете знову вмикати пилку з пиляльним диском в заготовці, центруйте пиляльний диск у прорізі і перевірте, чи не застрягли зуби. Якщо пиляльний диск застряг, під час повторного вмикання пилки він може підняти заготовку і викликати сіпання.
Зубці пиляльних дисків повинні бути чистими, гострими і правильно розведеними. Ніколи не використовуйте деформовані пиляльні диски або пиляльні диски з тріснутими або відламаними зубцями. Гострі і правильно розведені пиляльні диски зводять до мінімуму випадки заклинювання, блокування двигуна і сіпання.

Попередження стосовно експлуатації настільних циркулярних пилок

Вимикайте настільну циркулярну пилу і від'єднуйте кабель живлення від мережі, коли потрібно вийняти вставний щиток, замінити пиляльний диск або відрегулювати розпірний клин або захисний кожух пиляльного диска, а також коли інструмент залишатиметься без догляду. Запобіжні заходи дозволяють уникнути нещасних випадків.
Ніколи не залишайте настільну циркулярну пилу, що працює, без догляду. Вимикайте її і не відходьте від інструмента, поки він не зупиниться повністю. Пилка, що працює без догляду, є неконтрольованим джерелом небезпеки.

Розташовуйте настільну циркулярну пилу у добре освітленому місці на рівній основі, де оператор матиме змогу зберігати стійке положення тіла і рівновагу. Верстат повинен встановлюватись у приміщенні, де є достатньо місця для роботи із заготовками потрібного розміру. Тісні, темні приміщення, а також нерівна слизька підлога створюють умови для нещасних випадків.
Часто виконуйте прибирання і видаляйте тирсу зпід верстата і/або пилозбірника. Тирса, що накопичилась, є волненебезпечною і може самозайнятись.
Настільна циркулярна пилка повинна бути закріплена. Ненадійно закріплена настільна циркулярна пилка може посунутись або перекинутись.
▶ Приберіть інструменти, шматки деревини тощо з верстата перед увімкненням настільної циркулярної пилки. Відволікання уваги або потенційне заклинювання можуть бути небезпечними.
Завжди використовуйте лише пиляльні диски правильного розміру і з придатним посадочним отвором (напр., ромбоподібної або круглої форми). Пиляльні диски, що не підходять до монтажних деталей пилки, обертаються нерівно і призводять до втрати контролю.
Ніколи не використовуйте пошкоджені або неправильні засоби для кріплення пиляльних дисків, як-от фланці, шайби пиляльних дисків, болти або гайки. Ці засоби для кріплення були спеціально спроектовані для конкретної пилки для забезпечення безпечної експлуатації й оптимальної продуктивності.
Ніколи не ставайте на настільну циркулярну пилку, не використовуйте її в якості стільця-драбини. Через перекидання інструмента або ненавмисний контакт з різальним інструментом можуть статися важкі травми.
▶ Переконайтеся, що встановлений пиляльний диск обертатиметься у правильному напрямку. Не використовуйте шліфувальні круги, дротяні щітки або абразивні круги на настільній циркулярнії пилці. Неправильний монтаж пиляльного диска або використання нерекомендованого приладдя може призвести до важких травм.

Додаткові вказівки з техніки безпеки

▶ Для монтажу пиляльного диска обов'язково вдягайте захисні рукавиці. Існує небезпека отримання травм.
▶ Не використовуйте пиляльні диски з швидкорізальної сталі збільшеної стійкості. Такі диски можуть швидко ламатися.
Ніколи не використовуйте електроінструмент без вставного щитка. Міняйте вставний щиток у разі поломки. Без бездоганного вставного щитка можна поранитися об пиляльний диск.

• Тримайте робоче місце у чистоті. Суміші матеріалів особливо небезпечні. Пил легких металів може загорятися або вибухати.
  ▶ Вибирайте для матеріалу, який Ви хочете обробляти, придатний пиляльний диск.
  ▶ Використовуйте лише пиляльні диски, що відповідають характеристикам, зазначеним в цій інструкції і на електроінструменті, перевірені за EN 847-1 та мають відповідне маркірування.
  ▶ Використовуйте лише пиляльні диски, що рекомендовані виробником електроінструменту та придатні для оброблюваного матеріалу.
  ▶ Підводьте заготовку лише до пиляльного диска, що обертається. Заклинення пиляльного диска в заготовці може призводити до небезпеки рикошету.

СИМВОЛИ

Нижчеподані символи можуть знадобиться Вам при користуванні Вашим електроприладом. Будь ласка, запам'ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом.

Символи та їх значення

Не підставляйте руки в зону розпилювання, коли електроінструмент працює.

Доторкання до пиляльного диска несе в собі небезпеку поранення.

Вдягайте пилозахисну маску.

Вдягайте навушники. Шум може пошкодити слух.

Вдягайте захисні окуляри.

3 601 M42 000

3 601 M42 030

3601M42070

3 601 M42 040

3 601 M42 0B0

Символи та їх значення

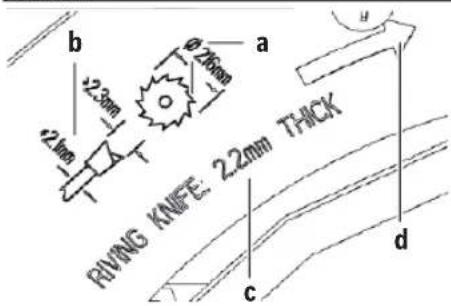

Зважайте на розміри пиляльного диска. Діаметр отвору повинен пасувати до шпинделя без проміжку. Якщо потрібно скористатися перехідником, слідкуйте за тим, щоб розміри перехідника відповідали товщині полотна пиляльного диска і діаметру отвору пиляльного диска, а також діаметру шпинделя. Якщо можливо, використовуйте перехідник, який постачається разом з пиляльним диском.

Діаметр пиляльного диска має відповідати даним на символі.

а Максимальний дозволений діаметр пиляльного диска складає 216 мм.
в Коли будете міняти пиляльний диск, слідкуйте за тим, щоб ширина пропилу була не меншою за 2,3 мм, а товщина центральної частини пиляльного диска не більшою за 2,1 мм. Інакше існує небезпека застрягання розпірного клина у заготовці.
с Товщина розпірного клина (англ.: RIVING KNIFE) складає 2,2 мм.
d Напрямок різання зубів (напрямок стрілки на пиляльному диску) повинен збігатися з напрямком стрілки на розпірному клині.

Товщина розпірного клина складає 2,2 мм.

Максимально допустима висота заготовки складає 70 мм.

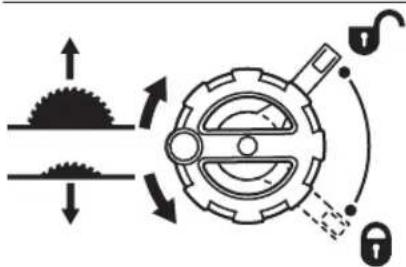

Показує напрям обертання кривошипної рукоятки для опускання (транспортне положення) і піднімання (робоче положення) пиляльного диска.

Символи та їх значення

Правий бік:

Показує положення фіксуючого важеля при стопорінні пиляльного диска і при настроюванні вертикального кута розпилювання (пиляльний диск можна поверати).

Електроінструменти з класом ізоляції II мають посилену або подвійну ізоляцію.

За допомогою позначки СЕ виробник підтверджує, що електроінструмент відповідає чинним приписам ЄС.

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

Призначення приладу

Електроінструмент призначений для використання на опорі для здійснення прямолінійних поздовжніх та поперечних пропилів в твердих і м'яких породах деревини, деревостружкових і деревоволокнистих плитах. Можнові горизонтальні кути розпилювання від -30° до +30° і вертикальні кути розпилювання від 0° до 45°.

При використанні відповідних пиляльних дисків можливе розпилювання алюмінієвих профілів і пластмаси.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.

(1) Шкала для встановлення відстані між пиляльним диском і паралельним упором

(2) Кутовий упор

(3) Захисний кожух

(4) Розпірний клин

(5) Паралельний упор

(6) Поширювач стола

(7) Гніздо для зберігання кутового упора

(8) Монтажні отвори

(9) Кільцевий гайковий ключ (24 мм; 23 мм)

(11) Кріплення для зберігання захисного кожуха

(12) Підсувна палиця

(13) Затискна рукоятка поширювача стола

(14) Маховичок

(15) Кривошипна рукоятка для піднімання і опускання пиляльного диска

(16) Захисна кришка вимикача

(17) Упор для кута розпилювання 45° (вертикального)
(18) Фіксуючий важіль для настроювання вертикального кута розпилювання
(19) Шкала кутів розпилювання (вертикальних)
(20) Упор для кута розпилювання 0° (вертикального)
(21) Стіл
(22) Юстирувальний гвинт сили затискання паралельного упора
(23) Вкладиш
(24) Пиляльний диск
(25) Напрямний паз паралельного упора
(26) Кабельна дужка
(27) Переносна рукоятка
(28) Напрямний паз кутового упора
(29) Відсмоктувальний адаптер
(30) V-подібний напрямний паз на столі для паралельного упора
(31) Нижній щиток
(32) Фіксуючий гвинт нижньої решітки
(33) Затискний важіль розпірного клина
(34) Позиціонувальні штифти розпірного клина
(35) Фіксуючий гвинт вкладиша
(36) Затискний важіль захисного кожуха
(37) Напрямний прогонич захисного кожуха
(38) Затискна рукоятка паралельного упора
(39) V-подібна напрямна паралельного упора
(40) Додатковий паралельний упор
(41) Монтажний комплект «Додатковий паралельний упор»
(42) Напрямна рейка кутового упора
(43) Нижня кришка пиляльного диска
(44) Язичок нижньої кришки пиляльного диска
(45) Отвір для підняття вкладиша
(46) Затискна гайка
(47) Фіксаторний важіль шпинделя
(48) Затискний фланець
(49) Опорний фланець
(50) Шпиндель робочого інструмента
(51) Індикатор кута (вертикального)
(52) Ручка фіксації для вільного настроювання кута розпилювання (горизонтального)
(53) Індикатор кута на кутовому упорі
(54) Лупа
(55) Індикатор відстані стола
(56) Кнопка ввімкнення
(57) Оглядове віконце

(58) Гвинт з хрестоподібним шліцом для настроювання упора 0°

(59) Гвинт індикатора кута (вертикального)

(60) Гвинт з хрестоподібним шліцом для настроювання упора 45°

(61) Гвинти з внутрішнім шестигранником (5 мм) спереду для налаштування паралельності пиляльного диска

(62) Гвинти з внутрішнім шестигранником (5 мм) позаду для налаштування паралельності пиляльного диска

(63) Гвинт індикатора відстані стола

(64) Гвинти з внутрішнім шестигранником (5 мм) для налаштування паралельності паралельного упора

(65) Гвинт індикатора відстані паралельного упора

(66) Юстирувальні гвинти для вкладиша

(67) Гніздо для зберігання підсувної палиці

(68) Гніздо для зберігання ключа-шестигранника

(69) Гніздо для зберігання кільцевого гайкового ключа

Технічні дані

Настільна дискова пила GTS 635-216 GTS 635-216
Товарний номер		3 601 M42 000	3 601 M42 0B0
		3 601 M42 030
		3 601 M42 070
		3 601 M42 040
Ном. споживана потужність Вт 1600 1600
Ном. напруга В 220 - 240 220 - 240
Частота Гц 50/60 50/60
Кількість обертів на холостому ходу хвил.	-1	5500 5500
Обмеження пускового струму ● ●
Вага відповідно до EPTA-Procedure 01:2014 кг 22 22
Клас захисту		☐ / II / II	☐
Розміри (включаючи знімні деталі інструмента)
Ширина х глибина х висота мм 658 x 332 x 553 658 x 332 x 553
Розміри придатних пиляльних дисків
Діаметр пиляльного диска мм	216	216
Товщина центрального диска	мм	1,5 - 2,1	1,5 - 2,1
Мін. товщина/розвід зубів мм	2,3	2,3
Діаметр отвору	мм 30	25,4

Максимальні розміри заготовки: (див. „Максимальні розміри оброблюваної заготовки“, Сторінка 278)

Інформація щодо шуму

Значення звукової емісії визначені відповідно до EN 62841-3-1.

А-зважений рівень звукового тиску від електроінструмента, як правило, становить: звукове навантаження 94 дБ(А); звукова потужність 103 дБ(А). Похибка К = 3 дБ.

Вдягайте навушники!

Зазначений в цих вказівках рівень емісії шуму вимірювався за нормованою процедурою, отже ним можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки емісії шуму.

Зазначений рівень емісії шуму стосується основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт,

роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень емісії шуму може бути іншим. В результаті емісія шуму протягом всього робочого часу може значно зрости.

Для точної оцінки емісії шуму потрібно враховувати також і інтервали часу, коли електроінструмент вимкнутий або, хоч і увімкнутий, але фактично не працює. Це може значно зменшити сумарну емісію шуму протягом робочого часу.

Монтаж

Уникайте ненавмисного запуску електроприладу. Під час монтажних та інших робіт з електроприладом штепсель не повинен знаходитися в розетці.

274 | Українська

Обсяг поставки

Перед початком роботи з електроінструментом перевірте наявність всіх вказаних нижче деталей:

– Настільна дискова пила з монтованим пиляльним диском (24) та розпірним клином (4)
- Кутовий упор (2)
- Паралельний упор (5)
– Додатковий паралельний упор (40)
- Монтажний комплект «Додатковий паралельний упор» (41) (2 кріпильні гвинти, 2 підкладні шайби, 2 гайки-баранчики)

- Захисний кожух (3)

- Ключ-шестигранник (10)

– Кільцевий гайковий ключ (9) з кінчиком-шліцьовою викруткою

- Підсувна палиця (12)

- Вкладиш (23)

Вказівка: Перевірте електроінструмент на наявність можливих пошкоджень.

Перед продовженням експлуатації електроінструмента ретельно перевірте захисні пристрої та легко пошкоджувані деталі на бездоганну роботу відповідно призначенню. Перевірте, чи бездоганно працюють рухомі деталі, чи не застряють вони і чи немає пошкоджених деталей. Для забезпечення бездоганної роботи всі деталі мають бути правильно монтованими і відповідати всім вимогам.

Пошкоджені захисні пристрої і деталі треба належним чином відремонтувати або поміняти у зареєстрованій спеціалізованій майстерні.

• Обережно вийміть всі деталі з упаковки.
  – Зніміть з електроприладу і з приладдя всю упаковку.
  – Поверніть фіксуючі гвинти (32) кінчиком кільцевого гайкового ключа (9) до упору у напрямку «Замок відчинений» і відкрийте нижню решітку (31) (див. мал. а).

Видаліть пакувальний матеріал з-під блока двигуна.

Безпосередньо на корпусі закріплені наступні компоненти електроінструмента: підсувна палиця (12), кільцевий гайковий ключ (9), ключ-шестигранник (10), паралельний упор (5), кутовий упор (2), відсмоктувальний адаптер (29), додатковий паралельний упор (40) з монтажним комплектом (41), захисний кожух (3).

– Коли один з цих елементів електроінструмента є потрібним, обережно його з його магазину.

Позиціонування розпірного клина (див. мал. b1-b2)

Вказівка: За потреби прочистіть перед позиціонуванням всі деталі, що будуть монтуватись.

– Поверніть кривошипну рукоятку (15) до упору за стрілкою годинника, щоб пиляльний диск (24) знаходився у максимально високому положенні над столом.

• Відпустіть затискний важіль (33).
  – Пересувайте розпірний клин (4) у напрямку затискного важеля (33), поки він не дасть посунути себе догори.
  – Витягніть розпірний клин до кінця вгору так, щоб він був позиціонований точно по центру пиляльного диска.
  – Дайте обом штифтам (34) увійти в зачеплення у нижні отвори на розпірному клині і знову міцно затягніть затискний важіль (33).

– Покладіть вкладиш (23) над розпірним клином (4) в шахту для зберігання робочих інструментів.
- Поверніть фіксуючий гвинт (35) кінчиком кільцевого гайкового ключа (9) до упору у напрямку «Замок зачинений».

Передній край вкладиша (23) має знаходится врівень або трохи нижче стола, задній край – врівень або трохи вище стола (див. „Регулювання рівня вкладиша (див. мал. N)”, Сторінка 280).

Монтаж захисного кожуха (див. мал. d1-d2)

Вказівка: Монтуйте захисний кожух, лише коли розпірний клин у найвищому положенні позиціонований точно по центру пиляльного диска (див. мал. b2). Не монтуйте захисний кожух, коли розпірний клин знаходиться у найнижчому положенні (стан поставки або положення для прорізання пазів) (див. мал. b1).

– Відпустіть затискний важіль (36) і зніміть захисний кожух (3) з кріплення (11).
– Однією рукою тримайте захисну кришку пиляльного диска (верхню металеву рейку) захисного кожуха (3), а іншою рукою притримуйте затискний важіль (36) догори.
– Посуньте напрямний прогонич (37) назад у паз на розпірному клині (4).
– Ведіть захисний кожух (3) донизу, поки захисна кришка пиляльного диска (верхня металева рейка) не стане паралельно до поверхні столу (21).
– Притисніть затискний важіль (36) донизу. Затискний важіль повинен тактильно й акустично відчутно увійти в зачеплення і захисний кожух (3) повинен бути монтований міцно і надійно.

▶ Перед кожним використанням перевіряйте, чи може захисний кожух рухатися вільно. Не користуйтесь електроінструментом, коли захисний кожух не рухається вільно і на закривається негайно.

Паралельний упор (5) можна встановлювати ліворуч або праворуч від пиляльного диска.

– Відпустіть затискну рукоятку (38) паралельного упора (5). Цим знімається навантаження з V-подібної напрямної (39).

– Вставте спочатку паралельний упор V-подібною напрямною в напрямний паз (30) стола. Після цього вирівняйте паралельний упор в передньому напрямному пазі (25) стола. Тепер паралельний упор можна пересувати в залежності від необхідності.
– Для фіксації паралельного упора притисніть затискну рукоятку (38) донизу.

Монтаж додаткового паралельного упора (див. мал. f)

Для розпилювання вузьких заготовок або під вертикальним кутом необхідно монтувати додатковий паралельний упор (40) на паралельний упор (5). Додатковий паралельний упор можна за потреби монтувати ліворуч або праворуч від паралельного упора (5).

Для монтажу використовуйте монтажний комплект «Додатковий паралельний упор» (41) (2 кріпильні гвинти, 2 підкладні шайби, 2 гайки-баранчики).

– Вставте кріпильні гвинти в бокові отвори паралельного упора (5).
– Головки гвинтів слугують при цьому в якості напрямної для додаткового паралельного упора.
– Насуньте додатковий паралельний упор (40) на головки кріпильних гвинтів.
– Надіньте підкладні шайби на кріпильні гвинти і затягніть гвинти за допомогою гайок-баранчиків.

– Заведіть рейку (42) кутового упора (2) в один з передбачених для цього напрямних пазів (28) стола.

Стаціонарний або гнучкий монтаж

▶ Щоб забезпечити безпечні умови для орудування, перед експлуатацією електроприлад треба монтувати на рівній та стабільній поверхні (напр., на верстаку).

Монтаж на робочій поверхні (див. мал. h)

– За допомогою придатних гвинтів закріпіть електроінструмент на робочій поверхні. Для цього передбачені отвори (8).

Монтаж на верстаку виробництва Bosch (див. мал. i)

Верстаки виробництва Bosch (напр., GTA 560) забезпечують стійке положення електроінструмента на будь-якій поверхні завдяки можливості регулювання ніжок по висоті.

▶ Прочитайте всі попередження і вказівки, що додаються до верстака. Невиконання попереджень і вказівок може призводити до ураження електричним струмом, пожежі та/або важких травм.

▶ Перш ніж монтувати електроінструмент, правильно зберіть верстак. Бездоганний монтаж важливий, щоб запобігти ризику обвалення верстака.

– Монтуйте електроінструмент на верстаку в положенні як для транспортування.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я. Торкання або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

• За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
• Слідкуйте за доброю вентиляцією на робочому місці.
  – Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

Відсмоктувальний пристрій для пилу/стружки може забиватися пилом, стружкою або уламками заготовки.

– Вимкніть електроприлад та витягніть штепсель з розетки.
- Зачекайте, поки пиляльний диск повністю не зупиниться.
– З'ясуйте причину засмічення пристрою та усуньте її.
▶ Уникайте накопичення пилу на робочому місці. Пил може легко займатися.
Для уникнення небезпеки пожежі під час розпилювання алюмінію спорожніть нижню кришку пиляльного диска і не використовуйте відсмоктувальний пристрій для тирси.

Очищення нижньої кришки пиляльного диска (див. мал. j)

Щоб видалити уламки заготовки та велику стружку, можна відкрити нижню кришку пиляльного диска (43).

– Вимкніть електроінструмент та витягніть штепсель з розетки.
– Зачекайте, поки пиляльний диск повністю не зупиниться.
– Перехиліть електроінструмент на бік.
– Відкрийте нижню решітку (31) (див. мал. а).
- Злегка розтягніть в боки язички (44) нижньої кришки пиляльного диска і відкрийте нижню кришку пиляльного диска (43).
– Видаліть уламки заготовки та тирсу.
– Знову закрийте нижню кришку пиляльного диска (43) так, щоб язички (44) увійшли у зачеплення.
- Закрийте нижню решітку (31).
– Встановіть електроінструмент в робоче положення.

Зовнішне відсмоктування (див. мал. k)

– Встроміть придатний пилососний шланг у відсмоктувальний адаптер (29).

276 | Українська

Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом.

Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.

Заміна пиляльного диска (див. мал. I1 - I4)

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.
▶ Для монтажу пиляльного диска обов'язково вдягайте захисні рукавиці. Існує небезпека отримання травм.
Використовуйте лише пиляльні диски, допустима максимальна швидкість яких вище, ніж кількість обертів Вашого електроприладу при роботі на холостому ході.
▶ Використовуйте лише пиляльні диски, що відповідають характеристикам, зазначеним в цій інструкції і на електроінструменті, перевірені за EN 847-1 та мають відповідне маркірування.
▶ Використовуйте лише пиляльні диски, що рекомендовані виробником електроінструменту та придатні для оброблюваного матеріалу. Цим Ви уникнете перегрівання пиляльних зубів та перегрівання оброблюваної пластмаси.
▶ Не використовуйте пиляльні диски з швидкорізальної сталі збільшеної стійкості. Такі диски можуть швидко ламатися.

– Відкрийте затискний важіль (36) і витягніть захисний кожух (3) з паза на розпірному клині (4).
– Поверніть фіксуючий гвинт (35) кінчиком кільцевого гайкового ключа (9) до упору у напрямку «Замок відчинений» і підніміть вкладиш (23) з шахти для зберігання робочих інструментів. Для полегшення піднімання існує отвір (45).
- Поверніть кривошипну рукоятку (15) до упору за стрілкою годинника, щоб пиляльний диск (24) знаходився у максимально високому положенні над столом.
- Повертайте затискну гайку (46) кільцевим гайковим ключем (9) і одночасно тягніть за фіксаторний важіль шпинделя (47) поки він не увійде в зачеплення.
– Притримуючи фіксаторний важіль шпинделя, відкрутіть проти стрілки годинника затискну гайку.
- Зніміть затискний фланець (48).
- Зніміть пиляльний диск (24).

За необхідністю прочистіть перед монтажем всі деталі, що будуть монтуватися.

– Встановіть новий пиляльний диск на опорний фланець (49) шпинделя робочого інструмента (50).

Вказівка: Не використовуйте замалі пиляльні диски. Макс. радіальна відстань між пиляльним диском і розпірним клином повинна складати 3–8 мм.

▶ Під час монтажу слідкуйте за тим, щоб напрямок різання зубів (стрілка на пиляльному диску) збігався з напрямком стрілки на розпірному клині!
– Поставте затискний фланець (48) і затискну гайку (46).
– Повертайте затискну гайку (46) кільцевим гайковим ключем (9) і одночасно тягніть за фіксаторний важіль шпинделя (47) поки він не увійде в зачеплення.
– Затягніть затискну гайку за стрілкою годинника.
– Покладіть вкладиш (23) над розпірним клином (4) в шахту для зберігання робочих інструментів. Поверніть фіксуючий гвинт (35) кінчиком кільцевого гайкового ключа (9) до упору у напрямку «Замок зачинений».
– Монтуйте захисний кожух (3) на місце (див. „Монтаж захисного кожуха (див. мал. d1–d2)“, Сторінка 274).

Робота

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.

Транспортне і робоче положення пиляльного диска

Положення для транспортування

• Зніміть захисний кожух (3), зніміть вкладиш (23) і встановіть розпірний клин (4) у найнижче положення. Знову вставте вкладиш (23).
  – Поверніть кривошипну рукоятку (15) проти стрілки годинника, щоб зуби пиляльного диска (24) знаходилися нижче поверхні стола (21).
  – Посуньте поширювач стола (6) всередину до самого упору. Притисніть затискну рукоятку (13) донизу. Теперь поширювач стола зафіксований.

Робоче положення

– Розташуйте розпірний клин (4) у найвищому положенні точно над по центру пиляльного диска, вставте вкладиш (23) і монтуйте захисний кожух (3).
- Повертайте кривошипну рукоятку (15) за стрілкою годинника, поки верхні зуби пиляльного диска (24) не опиняться у прибл. 3–6 мм над заготовкою.

Збільшення площі стола

Довгі та важкі заготовки потрібно підперти або підкласти що-небудь під них.

Поширювач стола (див. мал. А)

Поширювач стола (6) поширює стіл (21) праворуч.

– Потягніть затискну рукоятку (13) поширювача стола до упору вгору.
– Витягніть поширювач стола (6) на необхідну довжину назовні.
– Притисніть затискну рукоятку (13) донизу. Теперь поширювач стола зафіксований.

Налаштування вертикального і горизонтального кута розпилювання

З метою точного розпилювання, після інтенсивної експлуатації електроінструмента треба перевірити його базові параметри та за потреби підкорегувати їх.

Настроювання вертикального кута розпилювання (пиляльний диск) (див. мал. В)

Вертикальний кут розпилювання можна встановлювати в діапазоні від 0° до 45°.

– Відпустіть фіксаторний важіль (18) проти стрілки годинника.

Вказівка: Якщо повністю відпустити фіксуючий важіль, пиляльний диск під власною вагою опуститься в положення, що приблизно відповідає 30°.

– Потягніть або натисніть маховичок (14) уздовж куліси, щоб індикатор кута (51) показав необхідне значення кута розпилювання.
– Притримайте маховик в цьому положенні і знову затягніть фіксуючий важіль (18).

Для швидкого і точного настроювання стандартних кутів розпилювання 0° і 45° передбачені настроєні на заводі упори ((20), (17)).

Налаштування горизонтального кута нахилу (кутовий упор) (див. мал. С)

Вказівка: Для розпилювання на звуження (довгі клини) використовуйте відповідні пристрої.

Горизонтальний кут розпилювання можна встановлювати в діапазоні від 30° (ліворуч) до 30° (праворуч).

• Відпустіть ручку фіксації (52), якщо вона затягнута.
  – Повертайте кутовий упор до тих пір, поки індикатор кута (53) не покаже необхідний кут розпилювання.
  – Знову затягніть ручку фіксації (52).

Настроювання паралельного упора

Паралельний упор (5) можна розташовувати ліворуч (чорна шкала) або праворуч (срібляста шкала) від пиляльного диска. Риска в лупі (54) показує встановлену на шкалі (1) відстань між паралельним упором і пиляльним диском.

Встановіть паралельний упор з відповідного боку пиляльного диска (див. „Монтаж паралельного упора (див. мал. е)“, Сторінка 274).

Регулювання паралельного упора при невитягнутому столі

– Відпустіть затискну рукоятку (38) паралельного упора (5). Пересувайте паралельний упор до тих пір, поки позначка на лупі (54) не відобразить відповідну відстань до пиляльного диска.
Якщо стіл не витягнутий, діють нижні позначки сріблястої шкали (1).

– Щоб затиснути, знову притисніть затискну рукоятку (38) донизу.

Регулювання паралельного упора при витягнутому столі (див. мал. D)

– Установіть паралельний упор праворуч від пиляльного диска.
Пересувайте паралельний упор до тих пір, поки позначка на лупі (54) не відобразить на нижній шкалі 29 см.
Щоб затиснути, знову притисніть затискну рукоятку (38) донизу.
– Потягніть затискну рукоятку (13) поширювача стола до упору вгору.
– Витягніть поширювач стола (6) назовні настільки, щоб індикатор відстані (55) показував на верхній шкалі необхідну відстань до пиляльного диска.
– Притисніть затискну рукоятку (13) донизу. Тепер поширювач стола зафіксований.

Регулювання додаткового паралельного упора (див. мал. Е)

Для розпилювання вузьких заготовок або під вертикальним кутом необхідно монтувати додатковий паралельний упор (40) на паралельний упор (5).

Додатковий паралельний упор можна за потреби монтувати ліворуч або праворуч від паралельного упора (5).

Заготовки можуть під час розпилювання застрявати між паралельним упором і пиляльним диском, зачіплятися за пиляльний диск, що йде вгору, і відкидатися.

З цієї причини додатковий паралельний упор треба настроювати так, щоб його напрямний кінець закінчувався між переднім зубцем пиляльного диска і переднім краєм розпірного клина.

– Відпустіть для цього всі гайки-баранчики монтажного комплекту (41) і посуньте додатковий паралельний упор настільки, щоб він тримався лише на двох передніх гвинтах.
– Знову міцно затягніть гайки-баранчики.

Настроювання розпірного клина (див. мал. F)

Розпірний клин (4) запобігає застряванню пиляльного диска (24) у прорізі. Інакше, якщо пиляльний диск застрягне в заготовці, виникає небезпека сіпання.

Тому завжди слідкуйте за правильною настройкою розпірного клина:

– Макс. радіальна відстань між пиляльним диском і розпірним клином повинна складати 5 мм.
– Товщина розпірного клина повинна бути меншою за ширину розпилювання і більшою за товщину центральної частини пиляльного диска.

– Розпірний клин повинен завжди знаходитися в одну лінію із пиляльним диском.

– Для виконання звичайного розпилювання розпірний клин повинен завжди знаходитися у найвищому положенні.

278 | Українська

Регулювання висоти розпірного клина

Для прорізання пазів потрібно відрегулювати висоту розпірного клина.

Застосовуйте електроінструмент для прорізання пазів або фальцювання лише з відповідним захисним пристроєм (напр., тунельним захисним кожухом, упорним гребенем).
– Відкрийте затискний важіль (36) і витягніть захисний кожух (3) з паза на розпірному клині (4). Щоб уберегти захисний кожух від пошкодження, розташуйте його у відповідному кріпленні (11) на корпусі (див. також мал. 02).
- Поверніть кривошипну рукоятку (15) до упору за стрілкою годинника, щоб пиляльний диск (24) знаходився у максимально високому положенні над столом.
- Відпустіть затискний важіль (33).
– Витягніть розпірний клин зі штифтів (34) (витягніть затискний важіль (33) трохи назовні) і посуньте розпірний клин (4) до упору донизу.
– Дайте обом штифтам (34) увійти в зачеплення у верхніх отворах на розпірному клині і знову міцно затягніть затискний важіль (33).

Початок роботи

Зважайте на напругу в мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці електроінструмента.

Вмикання (див. мал. G1)

– Для увімкнення натисніть на зелену кнопку ввімкнення (56).

Вимкнення (див. мал. G2)

– Натисніть на захисну кришку (16).

Зникнення напруги

Вимикач є нульовим вимикачем, що запобігає увімкненню електроінструмента після зникнення напруги (напр., якщо під час роботи буде витягнутий штепсель). Щоб знову ввімкнути електроінструмент після цього, потребно знову натиснути на зелену кнопку ввімкнення (56).

Захист від несанкціонованої експлуатації (див. мал. G3)

Для захисту від несанкціонованої експлуатації захисну кришку вимикача (16) можна зачинити за допомогою висячого замка.

• Посуньте оглядове віконце(57) до кінця вгору і злегка натисніть на захисну кришку вимикача.
  – Замкніть висячим замком обидва вушка оглядового віконця і вушко опорної плити вимикача.

Вказівки щодо роботи

Загальні вказівки щодо розпилювання

▶ При всіх видах розпилювання спочатку Вам треба переконатися, що пилкове полотно за жодних умов

не може торкатися упорів чи інших деталей приладу.

Застосовуйте електроінструмент для прорізання пазів або фальцювання лише з відповідним захисним пристроєм (напр., тунельним захисним кожухом, упорним гребенем).
▶ Не користуйтеся електроінструментом для прорізання шліців (пазів, які закінчуються в заготовці).

Захищайте пиляльний диск від ударів і поштовхів. Не натискуйте на пиляльний диск збоку.

Щоб оброблювана деталь не заїдала, розпірний клин має бути на одній лінії з пиляльним диском.

Не обробляйте викривлені заготовки. Край оброблюваної деталі, що прикладається до паралельного упора, завжди має бути рівним.

Завжди зберігайте підсувну палицю на електроприладі.

Положення оператора (див. мал. Н)

Ніколи не стійте на одній лінії з пиляльним диском. Завжди розташовуйте тіло з того ж боку пиляльного диска, що і напрямна планка. Сіпання може спрямувати заготовку на великій швидкості вбік будь-якої людини, що стоїть перед пиляльним диском або на одній лінії з ним.

– Не підставляйте руки і пальці під пиляльний диск, що обертається.
При цьому зважайте на такі вказівки:
– Міцно тримайте заготовку обома руками і добре притисніть її до столу.
– Для вузьких заготовок і для розпилювання під вертикальним кутом завжди використовуйте додану підсувну палицю (12) і додатковий паралельний упор (40).

Максимальні розміри оброблюваної заготовки

вертикальний кут розпилювання	макс. висота заготовки [мм]
0°	70
45°	50

Розпилювання

Розпилювання по прямій

– Встановіть паралельний упор (5) на бажану ширину розпилювання (див. „Настроювання паралельного упора“, Сторінка 277).
– Покладіть заготовку на стіл перед захисним кожухом (3).
– За допомогою кривошипної рукоятки (15) підніміть або опустіть пиляльний диск настільки, щоб верхні зубці пиляльного диска (24) опинилися на висоті прибл. 3–6 мм над заготовкою.
– Увімкніть електроінструмент.
– Розпилюйте оброблювану заготовку з рівномірною подачею.

У разі дуже сильного притискання кінчики на

пиляльному диску можуть перегрітися і заготовка може пошкодитись.

– Вимкніть електроінструмент і зачекайте, поки пиляльний диск повністю не зупиниться.

Розпилювання із вертикальним кутом скосу

– Встановіть необхідний вертикальний кут пиляльного диска. Якщо пиляльний диск нахилений ліворуч, упор повинен знаходится праворуч від пиляльного диска.

– Відповідним чином керуйтеся вказівками: (див. „Розпилювання по прямій“, Сторінка 278)

Розпилювання навскіс (див. мал. I)

– Встановіть необхідний горизонтальний кут розпилювання на кутовому упорі (2).
- Прикладіть заготовку до кутового упора (2).
– За допомогою кривошипної рукоятки (15) підніміть або опустіть пиляльний диск настільки, щоб верхні зубці пиляльного диска опинилися на висоті прибл. 5 мм над поверхнею заготовки.
– Увімкніть електроінструмент.
– Притисніть однією рукою заготовку до кутового упора, іншою рукою повільно посуньте кутовий упор за ручку фіксації (52) уперед в напрямному пазі (28).
– Вимкніть електроінструмент і зачекайте, поки пиляльний диск повністю не зупиниться.

Перевірка і настройка базових параметрів

З метою точного розпилювання, після інтенсивної експлуатації електроінструмента треба перевірити його базові параметри та за потреби підкорегувати їх. Для цього потрібний досвід та відповідний спеціальний інструмент.

Майстерня Bosch виконує таку роботу швидко і надійно.

Налаштування упорів для стандартних кутів розпилювання 0°/45° (вертикальних)

– Встановіть електроінструмент в робоче положення.
– Встановіть вертикальний кут нахилу пиляльного диска на 0°.
- Зніміть захисний кожух (3).

Перевірка (див. мал. J1)

• Вийміть вкладиш (23) (див. „Монтаж вкладиша (див. мал. с)“, Сторінка 274).
  – Встановіть кутовий калібр на 90° і покладіть його на стіл (21).

Плече кутового калібру повинно по всій довжини збігатися з пиляльним диском (24).

Настроювання (див. мал. J2)

– Відпустіть гвинт (58). Після цього можна пересувати упор 0° (20).
- Відпустіть фіксаторний важіль (18).
– Посуньте маховичок (14) у напрямку упора 0°, щоб плече кутового калібру збігалося по всій довжини з пиляльним диском.

– Притримайте маховик в цьому положенні і знову затягніть фіксуючий важіль (18).
- Знову міцно затягніть гвинт (58).
- Монтуйте вкладиш на місце (23) (див. „Монтаж вкладиша (див. мал. с)“, Сторінка 274).

Якщо після настроювання індикатор кута (51) не буде збігатися з позначкою 0° на шкалі (19), за допомогою звичайної хрестоподібної викрутки відпустіть гвинт (59) та вирівняйте індикатор кута за позначкою 0°.

Для вертикального кута 45° цю процедуру треба повторити відповідним чином (відпускається гвинт (60); пересувається упор 45° (17)). Індикатор кута (51) при цьому не повинен пересуватись.

Паралельність пиляльного диска до напрямних пазів кутового упора (див. мал. К)

– Встановіть електроінструмент в робоче положення.
- Зніміть захисний кожух (3).

Перевірка

– Позначте олівцем перший лівий зубець пилки, що виглядає позаду вкладиша.
– Установіть кутовий калібр на 90° і покладіть його на край напрямного паза (28).
– Пересуньте плече кутового калібру, щоб він доторкнувся до позначеного зубця пилки, і зчитайте відстань між зубцем і напрямним пазом.
– Поверніть пиляльний диск так, щоб позначений зубець знаходився спереду над вкладишем.
– Пересувайте кутовий калібр уздовж напрямного паза до позначеного зубця.
– Знову поміряйте відстань між пиляльним диском і напрямним пазом.

Обидві виміряні відстані мають бути однаковими.

Настроювання

– Відпустіть гвинти з внутрішнім шестигранником (61) спереду під столом та гвинти з внутрішнім шестигранником (62) ззаду під столом за допомогою доданого ключа-шестигранника (10).
– Обережно пересувайте пиляльний диск, щоб він став паралельно до напрямного паза (28).
- Знову затягніть гвинти (61) і (62).

Настроювання індикатора відстані стола (див. мал. L)

– Установіть паралельний упор праворуч від пиляльного диска.
Пересувайте паралельний упор до тих пір, поки позначка на лупі (54) не відобразить на нижній шкалі 29 см. Щоб затиснути, знову притисніть затискну рукоятку (38) донизу.
– Потягніть затискну рукоятку (13) до упору вверх, а поширювач стола (6) – до упору назовні.

Перевірка

Індикатор відстані (55) повинен показувати на верхній шкалі (1) те саме значення, що і позначка на лупі (54) на нижній шкалі (1).

280 | Українська

Настроювання

– Витягніть поширювач стола (6) до упору назовні.
– За допомогою хрестоподібної викрутки відпустіть гвинт (63) та вирівняйте індикатор відстані (55) за позначкою 29 см на верхній шкалі (1).

Налаштування паралельності паралельного упора (див. мал. М)

– Встановіть електроінструмент в робоче положення.

- Зніміть захисний кожух (3).

- Відпустіть затискну рукоятку (38) паралельного упора і пересуньте його настільки, щоб він торкнувся пиляльного диска.

Перевірка

Паралельний упор (5) має торкатися пиляльного диска по всій довжині.

Настроювання

– Відпустіть гвинти з внутрішнім шестигранником (64) за допомогою доданого ключа-шестигранника (10).
– Обережно пересувайте паралельний упор (5), поки він не торкнеться по всій довжині пиляльного диска.
– Тримайте паралельний упор в цьому положенні і знову притисніть затискну рукоятку (38) донизу.
- Знову міцно затягніть гвинти з внутрішнім шестигранником (64).

Настроювання сили затискування паралельного упора

В результаті частої експлуатації сила затискування паралельного упора (5) може послабнути.

- Затягуйте юстирувальний гвинт (22), поки не з'явиться можливість знову міцно зафіксувати паралельний упор на столі.

Настроювання лупи паралельного упора (див. мал. М)

– Встановіть електроінструмент в робоче положення.
- Зніміть захисний кожух (3).
– Пересувайте з правого боку паралельний упор (5), поки він не торкнеться пиляльного диска.

Перевірка

Позначка лупи (54) повинна знаходитися в одну лінію з позначкою 0 мм на шкалі (1).

Настроювання

- За допомогою хрестоподібної викрутки відпустіть гвинт (65) та вирівняйте позначку уздовж позначки 0 мм.

Регулювання рівня вкладиша (див. мал. N)

Перевірка

Передній край вкладиша (23) має знаходитися врівень або трохи нижче стола, задній край – врівень або трохи вище стола.

Настроювання

– Кінчиком кільцевого гайкового ключа (9) налаштуйте юстирувальний гвинт (66) на необхідний рівень.

Зберігання і транспортування (див. мал. 01 - 02)

Зберігання деталей інструменту

Для зберігання Ви можете надійно зафіксувати певні деталі інструменту на електроінструменті.

– Зніміть додатковий паралельний упор (40) з паралельного упора (5).
– Вставте всі незакріплені деталі інструмента у відповідні магазини на корпусі (див. наступну таблицю).

Деталь інструменту Магазин

Паралельний упор(5)	переверніть, вставте в напрямні знизу і зафіксуйте затискну рукоятку (38)
Підсувна палиця (12)	вставте в гніздо для зберігання (67)
Захисний кожух (3) підвісьте у виїмку кріплення (11)і закріпіть затискним важелем (36)
Ключ-шестигранник (10)	вставте в гніздо для зберігання (68)
Кільцевий гайковий ключ (9)	вставте в гніздо для зберігання (69)
Кутовий упор (2)	вставте в гніздо для зберігання (7)
Додатковий паралельний упор (40)	вставте у паз позаду на паралельному упорі (5) і закріпіть за допомогою гвинтів-баранчиків

Перенесення електроінструмента

Перш ніж транспортувати електроінструмент, треба виконати такі дії:

– Установіть електроінструмент в положення для транспортування (див. „Положення для транспортування“, Сторінка 276).
– Зніміть все приладя, яке не можна міцно монтувати на електроінструменті. За можливості переносьте пиляльні диски, якими Ви не користуєтеся, в закритих ємностях.
– Посуньте поширювач стола (6) всередину до самого упору і притисніть затискну рукоятку (13) донизу, щоб зафіксувати її.
– Накрутіть шнур на кабельну дужку (26).
– Піднімайте або транспортуйте електроінструмент за переносні рукоятки (27).
▶ Для перенесення електроприладу користуйтеся лише транспортним приладдям і ні в якому разі не користуйтеся для цього захисними пристроями.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

Очищення

▶ Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті.

Після кожної робочої операції здувайте пил і стружку стисненим повітрям або змітайте їх щіточкою.

Заходи щодо зменшення рівня шуму

Заходи виробника:

• Плавний пуск
• Поставка із спеціальним пиляльним диском, розрахованим на зменшення рівня шуму
  Заходи, що виконуються оператором:
  – Монтаж, що не допускає вібрації, на стабільній поверхні
  – Використання пиляльних дисків з властивостями, що зменшують рівень шуму
  – Регулярне очищення пиляльного диска та електроінструменту

Приладдя

	Артикульний номер
Кутовий упор 1 609 B04 510
Підсувна палиця 1 609 B06 410
Захисний кожух 1 609 B04 542
Паралельний упор 1 609 B04 590
Верстак GTA 560 3 601 M22 700
Optiline Wood для наступних типів:3 601 M42 000/... 030/... 070
Пиляльний диск 216 x 30 мм, 22 зуба	2 608 838 410
Пиляльний диск 216 x 30 мм, 34 зуба	2 608 838 409
Пиляльний диск 216 x 30 мм, 54 зуба	2 608 838 411
Multi Material для наступних типів:3 601 M42 040
Пиляльний диск 216 x 30 мм, 22 зуба216 x 25,4 мм з перехідним кільцем	2 608 644 569
Expert Wood для наступних типів:3 601 M42 0B0
Пиляльний диск 216 x 25,4 мм, 60 зубів	2 608 642 995

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Утилізація

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроінструменти в побутове сміття!

Лише для країн ЄС:

Відповідно до Європейської директиви 2012/19/EU щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання електроінструменти треба збирати окремо і здавати на екологічно чисту рекуперацію.

Қазақ

(9) Шенберлік кілт (24 мм; 23 мм)

(40) Косымша параллель тірек

(47) Шпиндельді бекіту інтірегі

(48) Кыскыш фланец

(49) Тірек фланеці

(50) Аспап шпинделі

Тел./факс: [phone]

Mo6.: 070 595 888

Д.П.Т.У "РОЖКА"
