Termék típusa	GPS navigációs készülék
Márka	Navitel
Modell	E500 Magnetic
Kijelző	5 hüvelykes TFT, 800x480 pixel
Processzor	MStar MSB2531 800 MHz, Cortex-A7
RAM	128 MB DDR3
Belső tárhely	8 GB
Külső tárhely	microSDHC akár 32 GB-ig
Operációs rendszer	WinCE / Linux
GPS chip	MSR2112 32PIN-QFN
GPS frekvencia	1.575 GHz
GPS csatornák	66 (keresés) / 22 (követés)
GPS érzékenység	-165 dBm
Helymeghatározás pontossága	10 m (2D RMS), 5 m WAAS-szal
Akkumulátor	950 mAh újratölthető Li-Pol
Hangszóró	8 Ohm / 1,5 W
Audio csatlakozó	3,5 mm mini jack
Csatlakoztathatóság	Mini-USB, microSD foglalat
Rögzítés típusa	Mágneses szélvédő tartó
Csomag tartalma	Autó tartó, stylus, autó töltő, USB kábel, védőtok, használati útmutató, garanciajegy
Tanúsítványok	CE (RED 2014/53/EU)

Gyakran ismételt kérdések - E500 Magnetic Navitel

Hogyan frissíthetem a térképeket a Navitel E500 Magnetic készüléken?

Használja a Navitel Navigator Update Center alkalmazást a számítógépén. Csatlakoztassa a készüléket USB-n keresztül tömegtároló eszközként, indítsa el a Update Center alkalmazást, és kövesse az utasításokat a térképek és szoftver frissítéséhez. A régi térképek törlődnek a frissítés során.

Hogyan működik a mágneses tartó?

A készülék mágnesesen rögzül a mellékelt szélvédő tartóhoz. Csatlakoztatáskor automatikusan bekapcsol. Könnyen levehető anélkül, hogy eltávolítaná a tartót; a készülék 15 másodperc után kikapcsol.

Milyen az akkumulátor élettartama?

A beépített 950 mAh Li-Pol akkumulátor általában több órányi navigációt biztosít a használattól függően. A legjobb eredmény érdekében tartsa a készüléket feltöltve az autós töltővel vezetés közben.

Használhatok microSD kártyát?

Igen, a készülék támogatja a microSDHC kártyákat akár 32 GB kapacitásig további térkép vagy média tárolására. Helyezze a kártyát a készülék microSD foglalatába.

Hogyan tisztítsam meg a kijelzőt?

Mindig kapcsolja ki először a készüléket. Használjon puha, szöszmentes kendőt a képernyő óvatos letörléséhez. Kerülje a papírszalvétákat vagy kemény anyagokat, amelyek megkarcolhatják a felületet.

Miért nem kap jelet a GPS-em?

A GPS jel gyenge lehet alagutakban, magas épületek közelében vagy sűrűn beépített területeken. Győződjön meg arról, hogy a készülék tiszta rálátással rendelkezik az égre. Ha hosszú ideig nem használták, a hidegindítás akár 35 másodpercig is eltarthat. Kerülje az elektromágneses forrásokat.

Használhatom a készüléket vezetés közben?

Nem, ez rendkívül veszélyes. Állítson be minden beállítást a vezetés megkezdése előtt. Ha módosítania kell a beállításokat, parkoljon le egy biztonságos helyen. Mindig a közúti biztonságot helyezze előtérbe.

Milyen a garancia időtartama?

A készülékhez szabványos gyártói garancia jár. Az egyedi feltételeket a mellékelt garanciajegyen találja. A helytelen használatból vagy módosításokból eredő károk nem tartoznak a garancia hatálya alá.

Hogyan állíthatom vissza a készüléket?

Használja a készüléken található Reset gombot. Nyomja meg egy stylus vagy gemkapocs segítségével a rendszer újraindításához. Ez megoldhatja a nem reagáló szoftver problémáit.

A készülék kompatibilis a Linux vagy WinCE rendszerekkel?

Igen, a Navitel E500 Magnetic mind a WinCE, mind a Linux operációs rendszereken fut. A Navitel Navigator alkalmazás ezeken a platformokon működik offline navigációhoz.

HASZNÁLATI ÚTMUTATÓ E500 Magnetic Navitel

Abb. 1 Abb. 2 Abb. 3

Abb. 4 Abb. 5 Abb. 6

Abb. 7 Abb. 8 Abb. 9

NAVITEL E500 MAGNETIC személyi navigációs eszköz

Szélvédőre erősíthető tartó

Érintőtoll

12/24 V autós töltö

Mini-USB—USB kábel

Szövet védőtok

Felhasználói útmutató

Jótállási jegy

A készülék elemei

(ahogyan a 1. oldalon megjelenik).

1. Be-/kikapcsológomb.

2. Akkumulátortöltöttség-mutató.

3. Kijelző.

4. 3,5 mm mini jack audió csatlakozó.

5. microSD kártyaaljzat.

6. Mini-USB csatlakozó.

7. Érintötoll.

8. Hangszóró.

9. Mágneses tartó csatlakozása.

10. Újraindító gomb.

11. Mini-USB töltő csatlakozás.

Biztonsági tudnivalók

1. Kérjük, a szükséges beállításokat még indulás előtt hajtsa végre. A készülék kezelése és konfigurációja vezetés közben fokozottan veszélyes. Amennyiben a navigációs beállítások vagy a készülék paramétereinek módosítása szükséges, állítsa le a gépkocsit egy biztonságos helyen, a közlekedési rendszabályoknak megfelelően.
2. Elindulás előtt ismerkedjen meg a tervezett útvonallal. Amennyiben egy adott hangjelzés elkerüli a figyelmét, és ezért szükséges a kijelző megtekintése, előbb győződjön meg róla, hogy a közlekedési helyzet ezt biztonságosan lehetővé teszi.
3. Előfordulhat, hogy a navigációs adatok és a hangjelzések eltérnek az úton tapasztalt valós helyzettől vagy a forgalmi rendtől. Minden esetben fokozottan ügyeljen az adott forgalmi helyzetre, a közlekedési jelzésekre és a gyalogosokra.
4. Ne használja a navigációs készüléket a sebesség vagy megtett távolság pontos megállapítására.
5. A készülék elhelyezése a járműben befolyásolhatja a műholdjelek vételének minőségét. A műholdjelek gyengébbek lehetnek alagútban, magas épületek mellett vagy sürün beépített területen. Bizonyos időjárási körülmények, pl. a sürű köd negatívan hathat a vétel minőségére.

6. A GPS-műholdjelek vétele során előfordulhat, hogy elektromágneses energiaforrás közelében a vétel minősége romlik.

7. Amennyiben a készüléket hosszabb időn át nem használta, a készülék csak egy bizonyos idő eltelte után állapítja meg helyzetét, még akkor is, ha a GPS-vevő jó vételt jelez.

8. Gondosan válassza ki a készülék telepítési helyét. Ne telepítése a készüléket olyan helyre, ahol a készülék a légzsákok működését vagy az úttestre való kilátást akadályozza.
9. A tartóelem szélvédőre rögzítése során ügyeljen a szélvédő felületének tisztaságára. Ügyeljen arra, hogy ez a terület portól és egyéb szennyeződéstől mentes legyen, valamint a tapadókorong alatt ne maradjon légbuborék, mivel ezek a jelenségek csökkenthetik a rögzítés tartósságát. A készüléknek és a járműben található egyéb tárgyaknak a tartó leválásából adódó károsodásáért kizárólag a felhasználó felelős, ezekre nem vonatkozik a jótállási jegy.
10. Védje a készüléket a hosszú ideig tartó napsugárzástól és a magas hömérséklet hatásaitól. Az akkumulátor túlmelegedése robbanáshoz vezethet.
11. Ne tegye ki a készüléket nedvesség hatásának, ill. gyors hőmérséklet-változásoknak, mivel ez a készülékben vízpára lecsapódásához és a készülék károsodásához vezethet. Amennyiben a készüléket nedvességnek érte, ne kapcsolja be mindaddig, amíg az teljesen ki nem száradt.

12. A nem szakember által végzett beavatkozás, módosítás és a készülék felnyitása tilos, mivel a készülék helytelen működéséhez, és szélsőséges esetben a készülék károsodásához vezethet. A készüléket kizárólag szakember módosíthatja.

13. A készülék a működéséhez szükséges energiát a beépített Li-Pol akkumulátorból kapja, ez helytelen alkalmazás esetén felrobbanhat vagy veszélyes anyagokat bocsáthat ki magából. Ne tegye ki a készüléket fizikai erőhatásnak, ne helyezze tűzveszélyes folyadékok vagy gázok közelébe.

14. Töltés során a biztosítsa a tápegység szellőzését, mivel a folyamat során nagy mennyiségű hő szabadul fel. Ne takarja le a tápegységet papírral vagy egyéb olyan tárgyakkal, amelyek akadályozzák a szabad légáramlást.
15. A kijelző és a készülék egyéb elemeinek tisztítása során ne fejtsen ki túl nagy erőt. Ne tisztítsa a készüléket papírzsebkendővel vagy kemény eszközökkel, amelyek megkarcolhatják a felületét. Használjon puha rongyot.
16. A készülék megengedett üzemi, környezeti hőmérséklete: 0 ... +35 °C. Tárolási hőmérséklet: +5 és +45 között. Relatív páratartalom: 5-90% páralecsapódás nélkül (25 °C).

A készülék használata a járműben

A szélvédőre erősíthető tartó és a tápegység a csomag részét képezi.

Szélvédőre erősíthető tartó

FIGYELEM! A tartó rögzítési helyének kiválasztása során járjon el körültekintően. A tartót ne rögzítse a szélvédőn olyan helyre, ahol a készülék zavarja a gépjárművezető kilátását. Amennyiben a gépjármű szélvédője beépített fűtőszálakat vagy UV-fényvédelmet tartalmaz, a műholdjelek vétele a szokásosnál rosszabb lehet.

A szélvédőre erősíthető tartó telepítése

Először távolítsa el a tapadókorong védőfóliáját. Ezután válassza ki a tartó rögzítésére alkalmas helyet. Ügyeljen arra, hogy ez a terület portól, szennyeződéstől és nedvességtől mentes legyen, majd rögzítse a tapadókorongot a szélvédőre. Normál körülmények között a tapadókoronggal ellátott tartó megfelelően rögzíti a készüléket. Csatlakoztassa a töltőkábelt a tartóhoz. Helyezze a navigatort a tartóba. A mágneses tartó biztosítja a készülék megbízható csatlakozását.

Csatlakoztatáskor a készülék automatikusan bekapcsol. Szükség esetén a készülék könnyen leválasztható a tartó leszerelése nélkül. A leválasztást követő 15 másodperc múlva az eszköz automatikusan kikapcsol.

A készülék karbantartása

A készülék megfelelő karbantartása biztosítja annak hosszú távú és megbízható működését

- Ne tartsa a készüléket magas nedvességtartalmú és hőmérsékletű légkörben;

- Ne tegye ki a készüléket erős napsugárzásnak vagy UV-fénynek;

- Ne helyezzen, ill. ne ejtsen a készülékre semmit;

- Ne tegye ki a készüléket fizikai erőhatásoknak, pl. ütésnek, leesésnek;

- Ne tegye ki a készüléket nedvesség hatásának, ill. gyors hömérséklet-változásoknak, mivel ez a készülékben vízpára lecsapódásához és a készülék károsodásához vezethet. Amennyiben a készüléket nedvességnek érte, ne kapcsolja be mindaddig, amíg az teljesen ki nem száradt;

- A készülék kijelzője fokozottan érzékeny a karcolásokra. Kerülje a készülék éles tárggyal való érintkezését. Alkalmazzon védőfóliát, hogy megelőzze a készülék karcolódását;

- Soha nem tisztítsa a kijelzőt a készülék bekapcsolt állapotában. A tisztítás során kizárólag puha rongyot használjon;

- A kijelző tisztítása során ne használjon papírzsebkendőt vagy -törlőt;

- Ne próbálja meg a készüléket szétszedni, megjavítani vagy módosítani, mivel ez sérülést, valamint a készülék helytelen működését okozhatja. Ezen felül a garancia megszűnését is eredményezi.

Biztonságos vezetés

• A készülék működésének biztonságos használata érdekében kérjük, tartsa be a közlekedési rendszabályokat. Ezen felül pedig kérjük, vezessen megfontoltan, mivel a vezetés mindig kockázattal jár;
• A megfontolt eljárás keretében kérjük, ne veszélyeztesse harmadik személyek életét vagy testi épsegét, azok tulajdonát vagy állatait és ne szennyezze a környezetet;
• Ne parkolja le gépjárművét parkolófék használata nélkül. Tartsa a parkolóféket működőképes állapotban, hogy az meggátolja a parkoló jármű bármilyen mozgását;
• Gépjárművét minden esetben nyitott, ill. jól szellőző helyen parkolja le;
• Tartsa a gépkocsiban a hangforrások zajszintjét aránylag alacsonyan, hogy hallja gépjárművön kívüli események zaját;
• Ne végezzen a készüléken olyan műveleteket, amelyek elvonhatják a figyelmét a vezetéstől.

NAVITEL s.r.o. ezennel kijelenti, hogy a NAVITEL E500 MAGNETIC összeegyeztethető a RED 2014/53/EU irányelvel.

Az megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el:

Műszaki specifikáció

Rendszerparaméterek
Processzor MStar MSB2531	800 MHz,Cortex-A7
Memória 128 MB, DDR3
Külső memóriakártya micro	SDHC, max. 32 GB
Belső memória 8 GB
Operációs rendszer WinCE / Linux

Alapvető paraméterek

Kijelző 5" TFT, 800×480
Hangszóró 8 Ohm / 1,5 W
Akkumulátor típus 950 mAh, újratölthető

GPS paraméterek

GPS MSR2112 32PIN-QFN
Frekvencia 1,575 GHz
Csatornaszám 66 csatorna (keresés) / 22 csatorna (követés)
C/A Kód 1,023 MHz

Érzékenység -165 dBm
Helyzetmeghatározás pontossága	10 m, 2D RMS; 5 m 2D RMS, WAAS engedélyezve
Mérték 0,1 m/s
Frissítési frekvencia 1 Hz
Frissítési idő	0,1 s
Forró indítás	2 s (autonóm)
Meleg indítás	32 s (autonóm)
Hideg indítás	35 s (autonóm)
Max magasság	18 000 m
Maximális sebesség	515 m/s
Antenna	Belső kerámiantenna 18,4 mm × 18,4 mm × 2 mm
NMEA	NMEA 0183 szabvány, verzió: 3.01
Átviteli sebesség	115 200 bps
Port COM1

Megjegyzés: A gyártó előzetes tájékoztatás nélkül módosíthatja a készülék jellemzőit és külalakját.

Bevezető

A Navitel Navigator olyan offline többfunkciós navigációs szoftver, amelynek célja a hatékony útvonalkeresés és -tervezés. A program kulcsfontosságú feladatai a helyzetmeghatározás, a helyzet megjelenítése a térképen, az útpontok automatikus és kézi meghatározása, objektumkeresés, a megtett útvonallal kapcsolatos információk megjelenítése és számos egyéb funkció.

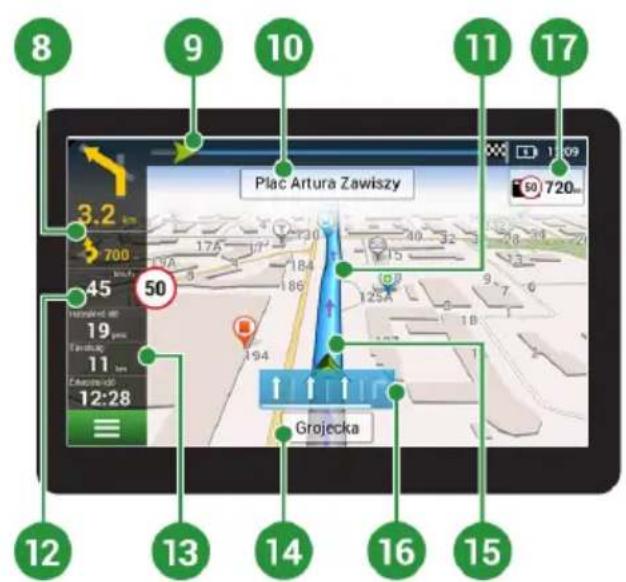

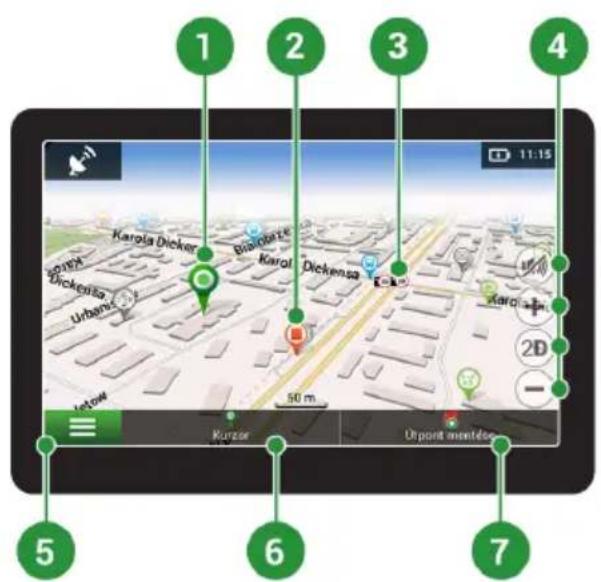

A program felhasználói kezelőfelülete

HU

1	Térképpont	A térkép rövid megérintésével az adott ponttal további műveleteket végezhet, ilyenek a “Kurzor” és az “WP mentése”.

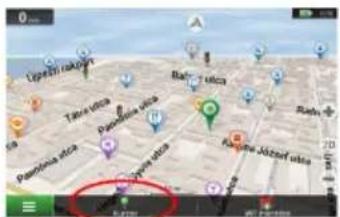

2	POI	Az ábrán látható a hasznos helyek / érdekes pontok (POI) megjelenítésének módja a programban. A különböző POI kategóriákat különböző ikonok jelzik. Rengeteg különféle ikon jelenik meg a rendszerben, pl. plázák, márkakereskedések, töltőállomások, stb.
3	TRAFFIPAX	Az ábrán a traffipax funkció megjelenítésének módja látható. A traffipaxok olyan speciális jelek a térképen, amelyek sebességmérő kamerák, radarok, veszélyes kereszteződések, fekvőrendőrök és egyéb potenciális útakadályok helyzetéről tájékoztatnak.
4 Térképgombok Ezekkel a gombokkal szabályozható a térkép típusa (2D / 3D), a térkép léptéke és nagysága.
5 Főmenü A gomb megérintésével megjelenik a program főmenüje.
6	Kurzor	Ez a gomb kizárólag egy adott térképpont megjelölése után válik láthatóvá. A gomb megérintésével megjelenik az “Az én útvonalam” képernyő, ahol különféle műveleteket végezhet el a pont kapcsán.
7	WP mentése	Ez a gomb kizárólag egy adott térképpont megjelölése után válik láthatóvá. A gomb megérintésével a kiválasztott térképpontból útpont lesz.
8 Következő manőver		A következő két manőverig fennmaradó távolság megjelenítése. Az ikon megérintésével megjelenik egy dialógusablak, amely számos beállítási lehetőséget tartalmaz.
9 Folyamatjelző sáv Ez a sáv mutatja az útvonal megtett és fennmaradó részét.
10 A manővert követő utcanév		A manővert követő utca neve. Bizonyos feltételek teljesülése esetén a manővert követő utcanév helyén a rendszer következő útszakasz forgalmi sávjait jeleníti meg.
11 Útvonal Az aktív útvonal.
12	Sebesség	Az útsebesség korlátozása a jelenlegi autósebesség mellett jelenik meg. A program értesíti a sofőt minden sebességkorlátozásról - narancssárga színű blokk a megállapított gyorshajtási szintre (alapértelmezés szerint 10 km / h), piros a gyorshajtás magasabb értékére. Lehetőség van beállítani a gyorshajtási szintet a narancssárga értesítéshez 30 km / h sebességig a Beállítások Figyelmeztetések részében.
13	Információs panel	Alapértelmezetten a fennmaradó idő, a fennmaradó távolság és a becsült érkezési idő megjelenítésére szolgáló képernyő. A program beállításaiban módosítani lehet a megjelenítés paramétereit.
14	Aktuális utcanév	A pillanatnyi helyzet utcaneve (kizárólag műholdkapcsolat fennállása esetén aktív). Amennyiben a térkép nem tartalmazza az aktuális utcanevet, itt a mozgás iránya jelenik meg (észak, dél, nyugat, kelet).
15	GPS kurzor Mutatja a készülék pillanatnyi helyzetét a GPS vevő bekapcsolt állapotában.
16	A manőver mutatója	Ha az utakat két vagy több sávval haladja meg, ez a jelző a legközelebbi kereszteződésen vagy fordulóponton megjeleníti az engedélyezett manőverre vonatkozó információkat; az előjelző sáv a kijelzőn megjeleníti a leírt manővertől balra lévő távolságot.
17	Útszabályozás	A kijelző jobb oldalán a legközelebbi vezetési szabályoknak megfelelő távolság jelzi. Amikor közeledik, a program megjeleníti a visszaszámlálást a legközelebbi fényképezőgéphez, útjelzőhöz vagy jelzéshez.

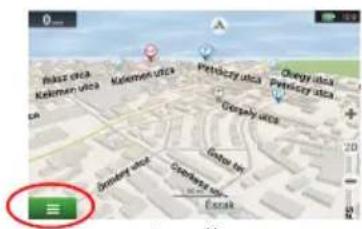

Útvonaltervezés a térképen megadott pontig

A készülék segítségével Ön megtervezheti az útvonalat a térképen megválasztott pontig. A készülék pillanatnyi helyzete lesz az útvonal kiindulópontja. A térkép rövid megérintésével jelölje ki a célpontot, majd érintse meg a "Kurzor" [1] és a "Tovább!" [2] gombokat. A program által felkínált három alternatív útvonal közül válassza ki az Ön számára megfelelőt. A szoftver a lehetséges útvonalak mellett megjeleníti az azok megtételéhez szükséges becsült idő és távolság értékeit [3]. Nyomja meg a «Tovább!» gombot az útvonal beállításához.

1. sz. ábra

1. sz. ábra

1. sz. ábra

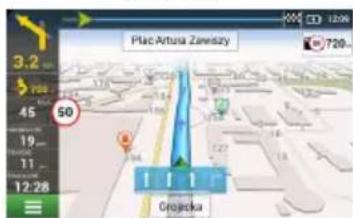

Útvonaltervezés a megadott címre

Amennyiben egy konkrét címig vezető útvonalat szeretne megtervezni, nyomja meg a "Menü" [4] > "Keresés" [5] > "Cím alapján" gombokat, majd nyomja meg a "Válassz országot" [6] gombot. Adja meg az országnevet [7]. A képernyő jobb felső részének megérintésével a billentyűzet eltűnik. Válassza ki az országot [8]. A "Válassz várost", "Válassz utcát" és "Válassz épületet" lehetőségek kizárólag az előző címmező kitöltésével jelennek meg [9]. Az összes információ megadása után a kiválasztott létesítmény megjelenik a képernyőn [10]. Érintse meg a "Tovább!" gombot. A program három alternatív útvonalat kínál fel a célállomásig [11]. Ezután elindulhat a kiválasztott útvonalon [12].

1. sz. ábra

1. sz. ábr

1. sz. ábra

1. sz. ábra


1. sz. ábr

1. sz. ábra

1. sz. ábra

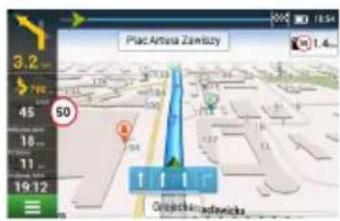

Az útpontok kézi megadása

Amennyiben a megtervezendő útvonal mindkét végpontját kézzel szeretné megadni, a végpontok közötti útvonal megtervezése érdekében jelölje ki az útvonal kezdöpontját a térképen, és érintse meg a "Kurzor" [1] gombot az „Az én útvonalam" képernyő megjelenítése érdekében. Érintse meg az információs panelt a képernyő alján [2]. Érintse meg a "Indítás beállítása" gombot a "Tulajdonságok" képernyőn [3]. Ezután a program felkéri a GPS-vevő kikapcsolására. A térképen megjelölt pont lesz a kiindulópont. Válasszon egy célpontot a térképen: érintse meg a képernyőt a pont megjelölése érdekében, ezután a "Kurzor" gombot, majd az "Az én útvonalam" képernyőn nyomja meg a "Tovább!" [5] gombot. A program három alternatív útvonalat kínál fel a célállomásig. Érintse meg ismét a «Tovább!» gombot az útvonal beállításához [6].

HU

1. sz. ábra

1. sz. ábra

1. sz. ábra

1. sz. ábra

1. sz. ábra

1. sz. ábra

Navitel Navigator Frissítési Központ

A Navitel Navigator Frissítési Központ egy ingyenes PC-s alkalmazás, amely segít a GPS navigátorok kezelésében. Az alkalmazás Windows operációs rendszerű számítógépekre érhető el.

1. A Navitel Navigator Frissítési Központ telepítéséhez, kattintson a Letöltésre és kövesse a képernyőn megjelenő utasításokat. Amint a telepítés befejeződött, indítsa el a Navitel Navigator Frissítési Központ programot a számítógépén. Ühendage oma navigeerimisseade arvutiga USB-kaabli abil.
2. Csatlakoztassa navigációs eszközét a PC-hez egy USB kábel segítségével.
3. Amennyiben a csatlakozás sikeresen létrejött, a program automatikusan felismeri az eszközt. Amennyiben a program nem fut, az eszköz csupán, mint egy eltávolítható meghajtó vagy USB tárhely jelenik meg a rendszer számára [1].

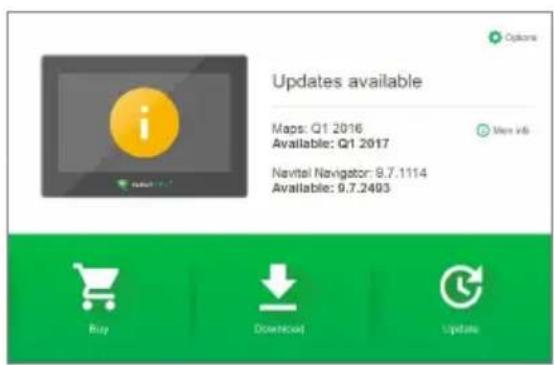

4. Az eszköz megjeleníti az elérhető térkép és szoftver frissítéseket [2].

1. sz. ábra

1. sz. ábra

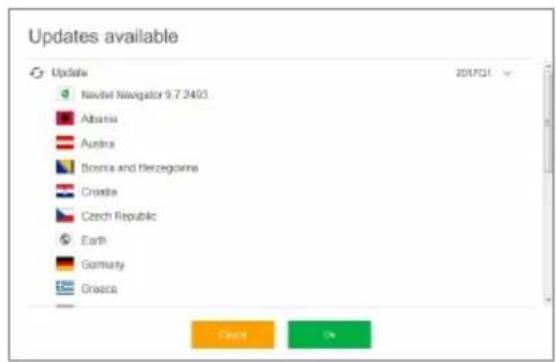

2. Kattintson a Frissítés(Update)gombra, hogy a frissítéssel kapcsolatos további információkat megtekinthesse [3]. Kattintson az OK gombra a frissítések letöltéséhez és telepítéséhez [4]. Ajánlott először mindig a szoftvert frissíteni, mivel az új térképcsomagok a legjobb teljesítmény és felhasználó élmény érdekében az éppen aktuális, legújabb szoftverváltozathoz kerülnek optimalizálásra.

Pilt. 3 Pilt. 4

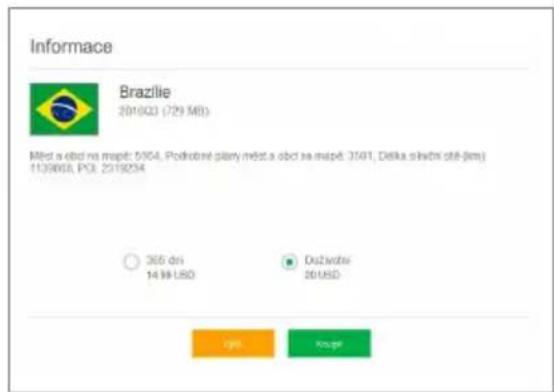

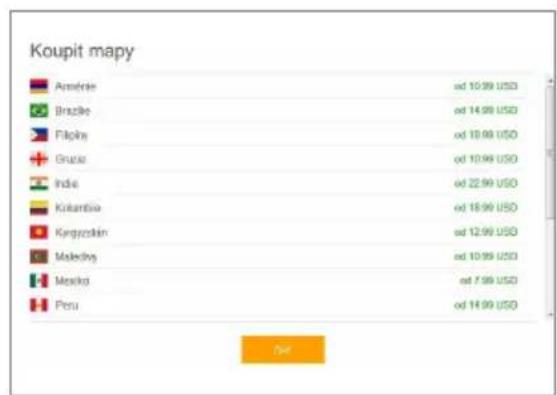

1. Kattintson a Vásárlásra(Buy), majd válasszon az elérhető országtérképek vagy térképcsomagok közül [5]. Válasszon két lehetőség közül – egy 1 éves térkép előfizetés vagy egy korlátlan változat [6]. Kattintson a Vásárlás(Buy)gombra.

Pilt. 5 Pilt. 6

1. A szoftver és térképek a legújabb változatra frissültek. Válassza le a számítógépről navigációs eszközét.
