E500 Magnetic - GPS Navitel - Manual de utilizare gratuit

Tip produs	Navigator GPS
Marcă	Navitel
Model	E500 Magnetic
Ecran	TFT de 5", 800x480 pixeli
Procesor	MStar MSB2531 800 MHz, Cortex-A7
RAM	128 MB DDR3
Stocare internă	8 GB
Stocare externă	microSDHC până la 32 GB
Sistem de operare	WinCE / Linux
Cip GPS	MSR2112 32PIN-QFN
Frecvență GPS	1.575 GHz
Canale GPS	66 (căutare) / 22 (urmărire)
Sensibilitate GPS	-165 dBm
Acuratețe localizare	10 m (2D RMS), 5 m cu WAAS
Baterie	950 mAh Li-Pol reîncărcabilă
Difuzor	8 Ohm / 1.5 W
Conector audio	mini jack de 3,5 mm
Conectivitate	Mini-USB, slot microSD
Tip suport	Suport magnetic pentru parbriz
Conținut pachet	Suport auto, stylus, încărcător auto, cablu USB, husă de protecție, manual de utilizare, card de garanție
Certificări	CE (RED 2014/53/UE)

Întrebări frecvente - E500 Magnetic Navitel

Cum actualizez hărțile pe Navitel E500 Magnetic?

Utilizați Navitel Navigator Update Center pe PC. Conectați dispozitivul prin USB ca dispozitiv de stocare în masă, rulați Update Center și urmați instrucțiunile pentru a actualiza hărțile și software-ul. Hărțile vechi vor fi șterse în timpul actualizării.

Cum funcționează suportul magnetic?

Dispozitivul se atașează magnetic de suportul pentru parbriz inclus. Când este conectat, se pornește automat. Deconectați-l ușor fără a scoate suportul; dispozitivul se oprește după 15 secunde.

Care este durata bateriei?

Bateria Li-Pol încorporată de 950 mAh oferă de obicei câteva ore de navigare, în funcție de utilizare. Pentru cele mai bune rezultate, mențineți dispozitivul încărcat prin încărcătorul auto în timp ce conduceți.

Pot folosi un card microSD?

Da, dispozitivul suportă carduri microSDHC de până la 32 GB pentru stocare suplimentară de hărți sau media. Introduceți cardul în slotul microSD al dispozitivului.

Cum curăț ecranul?

Opriți întotdeauna dispozitivul mai întâi. Utilizați o cârpă moale, fără scame pentru a șterge ușor ecranul. Evitați șervețelele de hârtie sau materialele dure care pot zgâria suprafața.

De ce nu primește GPS-ul meu semnal?

Semnalul GPS poate fi slab în tuneluri, lângă clădiri înalte sau în zone dense. Asigurați-vă că dispozitivul are o vedere clară a cerului. Dacă nu a fost folosit mult timp, pornirea la rece poate dura până la 35 de secunde. Evitați sursele electromagnetice.

Pot folosi dispozitivul în timp ce conduc?

Nu, este extrem de periculos. Reglați toate setările înainte de a începe să conduceți. Dacă trebuie să modificați setările, parcați într-un loc sigur. Acordați întotdeauna prioritate siguranței rutiere.

Care este perioada de garanție?

Dispozitivul vine cu o garanție standard a producătorului. Verificați cardul de garanție inclus pentru termeni specifici. Daunele cauzate de utilizare necorespunzătoare sau modificări nu sunt acoperite.

Cum resetez dispozitivul?

Utilizați butonul Reset situat pe dispozitiv. Apăsați-l cu un stylus sau o agrafă pentru a reporni sistemul. Acest lucru poate rezolva problemele de software care nu răspund.

Este dispozitivul compatibil cu Linux sau WinCE?

Da, Navitel E500 Magnetic rulează pe ambele sisteme de operare WinCE și Linux. Aplicația Navitel Navigator funcționează pe aceste platforme pentru navigare offline.

MANUAL DE UTILIZARE E500 Magnetic Navitel

Conținutul ambalajului

Dispozitiv personal de navigare NAVITEL E500 MAGNETIC

Suport pentru autovehicul (pe parbriz)

Stylus

Încărcător auto 12/24 V

Cablu mini-USB—USB

Husă

Manual de utilizare

Certificat de garanție

Componentele dispozitivului

(aşa cum sa arătat pe pagină 1).

1. Întrerupător.
2. Indicator de încărcare a bateriei.
3. Ecran.
4. Conector audio mini jack 3,5 mm.
5. Slot pentru cardul microSD.
6. Port mini USB.
7. Stylus.
8. Difuzor.
9. Conector magnetic.
10. Buton Reset.
11. Mini-USB pentru încărcare

Instrucțiuni de securitate

1. Efectuați toate configurațiile înainte de a porni în cursă. Este extrem de periculos să se manipuleze dispozitivul sau să se efectueze configurări ale acestuia în timpul cursei. În cazul în care este necesar să se modifice setările de navigare sau parametrii dispozitivului, este necesar ca autovehiculul să fie parcat în condiții regulamentar de siguranță.
2. Familiarizați-vă cu traseul planificat înainte de a pori la drum. În cazul în care ați pierdut o instrucțiune vocală și este nevoie să vă orientați vizual după hartă, asigurați-vă acest lucru este permis de condițiile de trafic.
3. Nu este exclus ca anumite date de navigare și instrucțiuni vocale să fie în contradicție cu condițiile reale de trafic sau cu regulile de circulație. Trebuie să fiti în permanență atenți la condițiile de trafic, la semnele de circulație și la pietoni.
4. Nu utilizați navigația ca pe un instrument de măsurare precisă a vitezei sau distanței parcurse.
5. Calitatea recepției semnalului satelit poate să varieze în funcție de amplasamentul dispozitivului în autovehicul. Semnalul poate să aibă o calitatea mai proastă în tuneluri, în apropierea unor clădiri înalte, eventual în zone cu densitate mare a construcțiilor. Anumite condiții meteorologice, cum ar fi ceața, pot, de asemenea, influența negativ calitatea recepției semnalului.

6. Este posibil să nu puteți capta semnalul GPS în apropierea unor surse de unde electromagnetice sau în interiorul unor clădiri.

7. În cazul în care nu ați utilizat dispozitivul mai mult timp, determinarea poziției va dura mai mult chiar și atunci când receptorul GPS captează un semnal de calitate.

8. Aveți grijă unde amplasați dispozitivul. Nu amplasați dispozitivul în locuri unde ar putea împiedica activarea airbagurilor sau vizibilitatea asupra drumului.
9. Când fixați suportul pe parbrizul frontal, aveți grijă ca suprafața de sticlă să fie curată. Este necesar ca pe locul în care se va fixa suportul să nu fie praf, murdărie sau alte impurități: sub ventuza suportului nu ar trebui să fie bule de aer, deoarece acestea ar influența negativ stabilitatea fixării. Utilizatorul este singurul responsabil pentru daunele la dispozitiv și la obiecte din interiorul autovehiculului cauzate de eliberarea sportului și garanția nu se raportează asupra unor astfel de daune.
10. Nu expuneți dispozitivul la soare și la temperaturi înalte timp îndelungat. Încălzirea bateriei poate cauza explozie.
11. Nu expuneți dispozitivul la umiditate și la fluctuații de temperatură bruște, deoarece acest lucru poate cauza condensarea apei în dispozitiv și deteriorarea acestuia. În cazul în care dispozitivul a fost expus la umiditate, porniți-l numai după ce s-a uscat complet.

12. Persoanele neautorizate nu au voie să intervină asupra dispozitivului, să îl adapteze și nici să-l deschidă, deoarece o astfel de intervenție ar putea cauza funcționarea incorectă a dispozitivului și, în cazuri extreme, ar putea duce la deteriorarea acestuia. Orice adaptare a dispozitivului poate fi executată exclusiv de către o persoană calificată.

13. Dispozitivul este alimentat de la o baterie încorporată Li-Pol, care poate exploda și emana substanțe toxice în cazul în care este manipulată în mod necorespunzător. Nu permiteți ca dispozitivul să fie expus la șocuri fizice și îl utilizați în apropierea unor substanțe sau gaze explozibile.

14. Asigurați ca locul unde dispozitivul este încărcat prin intermediul adaptorului de încărcare să fie bine aerisit, deoarece în timpul procesului de încărcare se eliberează o temperatură excesivă. Nu acoperiți adaptorul cu hârtie sau cu un alt obiect care ar putea împiedica circulația aerului.
15. Nu apăsați prea mult atunci când curățați ecranul sau alte componente ale dispozitivului. Pentru curățarea, nu folosiți șervețele de hârtie sau alte materiale dure care ar putea zgâria dispozitivul. Folosiți o cărpă moale.
16. Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 °C. Pentru spațiul de depozitare între +5 și +45 °C. Umiditate relativă: între 5% și 90%, fără condensare (25 °C)

Utilizarea dispozitivului în interiorul unui autovehicul

Suportul pentru parbrizul frontal și încărcătorul de baterie sunt incluse în ambalaj, împreună cu dispozitivul.

Suportul pentru parbrizul frontal

ATENTIE! Alegeți cu atenție locul pe care se va fixa acest suport. Suportul nu trebuie amplasat pe parbriz astfel încât să împiedice vizibilitatea șoferului din autovehicul. În cazul în care parbrizul este echipat cu sistem de încălzire sau de protecție împotriva radiațiilor UV, atunci este posibil să se reducă calitatea recepției semnalului.

Instalarea suportului pe parbrizul frontal

Îndepărtați mai întâi folia de protecție de pe ventuză. După aceea, alegeți un loc adecvat pentru fixarea suportului. Asigurați-vă că pe locul de instalare ales nu este praf sau impurități și că acesta nu este umed. Așezați apoi ventuza pe parbrizul frontal. Pune cablul de încărcare în suport. Conectează navigatorul la suport. Suportul magnetic oferă atașament sigur pentru dispozitiv. Când este conectat, dispozitivul pornește automat.

Dacă e necesar, poate fi decuplat ușor, fără înlăturarea suportului. După deconectare, se va opri automat după 15 secunde.

Întreținerea dispozitivului

O întreținere corespunzătoare a dispozitivului asigură o utilizare îndelungată și fiabilă a acestuia.

• Nu lăsați dispozitivul într-un mediu cu umiditate și căldură excesivă.
• Nu expuneti dispozitivul la radiatii solare și UV.
• Nu așezați și nu lăsați să cadă nimic pe dispozitiv.
• Nu expuneți dispozitivul la şocuri fizice, cum ar fi lovituri sau căzături.
• Nu expuneți dispozitivul la umiditate și la fluctuații de temperatură bruște, deoarece acest lucru poate cauza condensarea apei în dispozitiv și deteriorarea acestuia. În cazul în care dispozitivul a fost expus la umiditate, porniți-l numai după ce s-a uscat complet.
• Ecranul dispozitivului este foarte sensibil la zgârieturi. Nu atingeți ecranul cu obiecte contondente. Zgârierea ecranului poate fi prevenită prin aplicarea unei folii protectoare pe acesta.
• Nu curățați niciodată ecranul când dispozitivul este pornit. Folosiți o cârpă moale pentru a curăța ecranul.
• Nu folosiți servețele de hârtie și lavete pentru a curăța ecranul.
• Nu încercați să demontați, să reparați sau să adaptați singuri dispozitivul deoarece vă puteți răni sau dispozitivul nu va funcționa corect. De asemenea, este posibil ca astfel de intervenții să anuleze garanția.

Conducerea în condiții de siguranță

• Pentru a utiliza dispozitivul în condiții de siguranță, nu uitați să respectați regulile de circulație. În plus, bazați-vă pe judecata sănătoasă atunci când conduceți un autovehicul, deoarece șofatul reprezintă un factor de risc.
• Aceste reguli rezultă în primul rând din pericolele pentru viața și sănătatea unor terțe persoane, din riscurile de deteriorare a bunurilor sau animalelor domestice ale acestora, eventual din riscurile de mediu.
• Folosiți întotdeauna frâna de mână atunci când parcați autovehiculul. Aveți grijă ca frâna de mână se fie în permanență în stare de funcționare, pentru a putea să împiedice orice deplasare a autovehiculului.
• Parcați întotdeauna autovehiculul într-un spațiu deschis și aerisit.
• În interiorul autovehiculului, mențineți nivelul sunetului la un nivel relativ redus, pentru a auzi ce se aude în exteriorul autovehiculului.
• În interiorul autovehiculului, nu întreprindeți nimic ce v-ar putea distrage atenția de la condus.

NAVITEL s.r.o. declară prin prezenta că NAVITEL E500 MAGNETIC este compatibil cu Directiva RED 2014/53/EU.

Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet:

www.navitel.cz/ro/declaration_of_conformity/e500m

Parametri tehnici

Parametrii sistemului
CPU MStar MSB2531 800 MHz,Cortex-A7
RAM 128 MB, DDR3
Slot pentru memorie externă	microSDHC, max. 32 GB
Memorie interna 8 GB
Sistem de operare WinCE / Linux
Parametri de bază
Ecran 5" TFT, 800×480
Difuzor 8 Ohm / 1,5 W
Tipul bateriei 950 mAh, reincarcabila
Parametri GPS
GPS MSR2112 32PIN-QFN
Frecvență 1,575 GHz
Număr de canale 66 canale (căutarea poziției) / 22 canale (monitorizare)
COD C/A Cip cu frecvență de 1,023 MHz

Sensibilitate -165 dBm
Precizie de determinare a poziției	10 m, 2D RMS; 5 m 2D RMS, suport WAAS
Viteză 0,1 m/s
Frecvență de reînnoire 1 Hz
Timp de reînnoire	0,1 s
Pornire la fierbinte	2 s (în mod autonom)
Pornire la cald	32 s (în mod autonom)
Pornire la rece	35 s (în mod autonom)
Altitudinea maximă	18 000 m
Viteză maximă	515 m/s
Antenă antenă ceramică internă; 18,4 mm × 18,4 mm × 2 mm
NMEA NMEA 0183 standard v3.01
Viteza de transmitere	115 200 bps
Port COM1

Notă: producătorul își rezervă dreptul de a modifica, fără o avertizare prealabilă, caracteristicile și aspectul exterior al dispozitivului.

Introducere

Navitel Navigator este o aplicație de navigare multifunțională off-line, utilizată pentru căutarea și planificarea traseelor. Funcțiile programului constau din determinarea și afișarea pe hartă a poziției actuale, din configurarea automată și manuală a punctelor de traseu, din căutarea obiectelor, din calcularea și afișarea informațiilor despre călătorie și o din o serie întreagă de alte chestiuni.

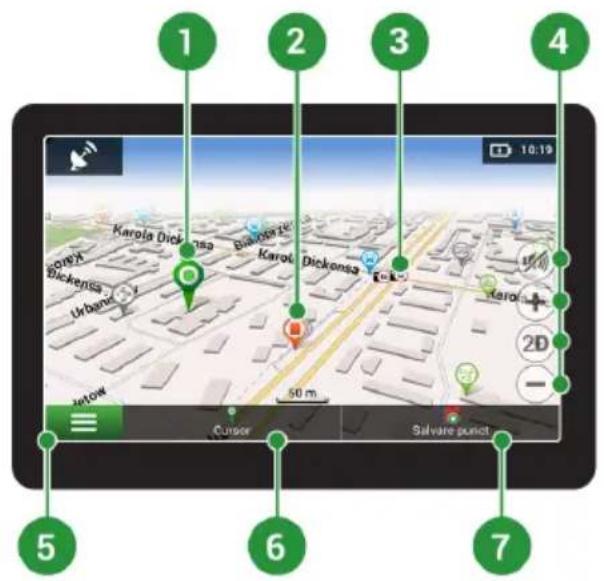

Interfața de utilizare a programului

NAVITEL

1	Punct pe hartă	Făcând clic scurt pe hartă se marchează un punct arbitrar, cu care se pot efectua alte operațiuni, “Cursor” și “Salvare punct”.
2	Puncte de interes	Acesta este un exemplu de afișare a punctelor de interes (POI) în program. Diferite tipuri de puncte de interes sunt afișate prin intermediul unor diferite pictograme. Există diferite tipuri de pictograme pentru puncte de interes concrete, cum ar fi centre comercial, magazine ale lanțurilor comerciale, stații de benzină ș.a.
3	SPEEDCAM	Acesta este un exemplu al modului în care pe hartă sunt afișate pictogramele cu funcția SPEEDCAM. Este vorba despre puncte pe hartă speciale, care au funcția de a avertiza în privința unor camere de viteză, radare, intersecții periculoase, praguri de încetinire și alte tipuri de obstacole pe drum.
4	Butoanele de hărți	Acestea sunt butoane de control al tipului de afișare a hărții (2D/3D), a scării hărți și de setare a volumului.
5	Meniul principal Făcând	clic pe acest buton, se inițiază meniul principal al programului.
6	Cursor	Acest buton este accesibil numai când este selectat un anumit punct pe hartă. Făcând clic pe acest buton se deschide fereastra “Traseul meu”, unde aveți posibilitatea de a efectua diferite operațiuni cu punctul selectat.
7	Salvare punct	Acest buton este accesibil numai când este selectat un anumit punct pe hartă. Făcând clic pe acest buton, punctul selectat este salvat ca punct de traseu.

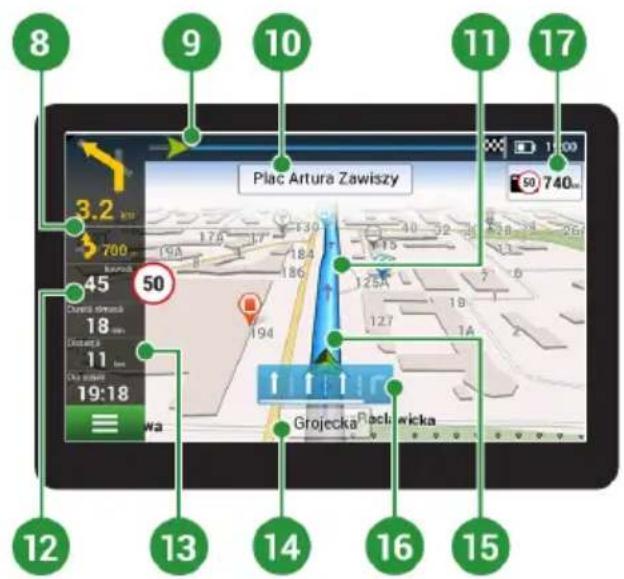

8	Următoarea manevră	Se indică distanța până la următoarele două manevre. Făcând clic pe acest simbol se deschide fereastra de dialog unde se pot efectua diferite setări de configurație.
9 Indicator de mers Acest indicator indică portiunea de traseu parcursă și rămasă.
10 Stradă după manevră		Numele străzi de după manevră. În anumite condiții, în panoul cu străzi după manevră, în locul numelui străzii se afișează următoarea bandă de circulație.
11 Traseul Traseu activ
12	Viteză	Limita de viteză a drumului este afișată lângă viteza curentă a mașinii. Programul va anunța șoferul în cazul oricărei abateri de viteză - bloc de culoare portocalie pentru un nivel de viteză stabilit (în mod prestabilit, 10 km/h), unul roșu pentru o valoare superioară a vitezei. Este posibil să setați nivelul de viteză pentru notificarea portocaliu până la 30 km/h în secțiunea Alerte din Setări
13 Panou de informare		În configurația inițială, se afișează informații despre durata de timp rămasă a cursei, distanța până la destinație și timpul presupus rămas până la sosirea la destinație. Selectția de informații afișate se poate modifica în configurarea programului.
14	Strada actuală	Numele străzii actuale (se activează numai când există o conexiune cu sateliții). În cazul în care harta nu conține informații despre numele străzii actuale, în locul acestuia se afișează sensul de mers (nord, sud, vest, est).
15 Cursor GPS Indică poziția actuală a dispozitivului când receptorul GPS este pornit.
16 Indicator de manevră		Când treceți drumurile cu două sau mai multe benzi, acest indicator afișează informații despre manevrabilă permisă la cea mai apropiată intersecție sau punct de cotitură; bara de progres sub indicatorul afișează distanța rămasă până la maniera descrisă.
17	Reguli rutiere	În partea dreaptă a programului de afișare se indică distanța rămasă până la cele mai apropiate reguli de conducere. Când se apropie, programul afișează numărătoarea inversă la cel mai apropiat aparat foto, semn rutier sau marcaj.

Traseul de la un punct selectat de pe hartă

Vă puteți planifica traseul până la un anumit punct selectat de pe hartă. Poziția actuală a dispozitivului va fi utilizată ca punct inițial de traseu. Faceți clic pe hartă pentru a stabili un anume punct, selectați „Cursor“ [1] și faceți clic pe opțiunea „Porniți!“ [2]. Programul va oferi 3 rute alternative [3]. Selectați cuvântul corespunzător și apăsați «Porniți!».

Traseul până la o adresă concretă

Dacă doriți să găsiți un traseu până la o adresă cunoscută, apăsați pe „Meniu” [4] > „Caută” [5] > „După adresă” și apoi apăsați butonul „Selectați țară” [6]. Introduceți denumirea țării [7]. Faceți clic pe pictograma din colțul dreapta sus al ecranului pentru a ascunde tastatura. Selectați țara [8]. Optiunile „Selectați orașul”, „Selectați strada” și „Selectați clădirea” se activează întotdeauna după ce ați completat câmpurile anterioare [9]. După ce ați completat toate informațiile, se afișează obiectivul [10]. Faceți clic pe “Pornitii”. Programul va oferi 3 opțiuni de rutare de la o locație curentă la adresa indicată [11]. Acum puteți parcurge traseul [12].

Configurarea manuală a tuturor punctelor de traseu

În cazul în care doriți să planificați un traseu astfel încât punctul inițial și punctul de destinație să fie determinate manual, marcați mai întâi pe hartă punctul de unde doriți să începeți și, apăsând butonul "Cursor" [1], treceți la ecranul „Traseul meu". Faceți clic pe panoul informativ din partea de jos a ecranului [2]. În ecranul „Parametri" [3], apăsați butonul „Setează ca punct de pornire". Programul vă va solicita să porniți receptorul GPS. Acest punct va fi marcat pe hartă ca punct inițial. După aceea, selectați pe hartă punctul de destinație: marcați punctul făcând clic pe hartă [4] și la urmă, pe ecranul "Traseul meu", apăsați butonul „Porniți!" [5]. Programul va oferi 3 rute alternative [6].

Navitel NavigatorUpdateCenter este un utilitar gratuit pentru desktop care vă ajută căvă administrațin navigatorul dumneavoastră GPS. Utilitarul este disponibil pentru computerele care au Windows instalat.

1. Pentru a instala Navitel Navigator Update Center pe PC, apăsați Download (Descărcare) și urmați instrucțiunile de pe ecran. Atunci când configurarea este completă. Rulați Navitel Navigator Update Center pe PC.
2. Conectați dispozitivul de navigare la PC prin intermediul unui cablu USB.
3. În cazul în care dispozitivul este conectat în mod corespunzător, programul îl va detecta automat. În cazul în care programul nu funcționează, dispozitivul de navigare va fi recunoscut ca un stick de memorie USB [1].

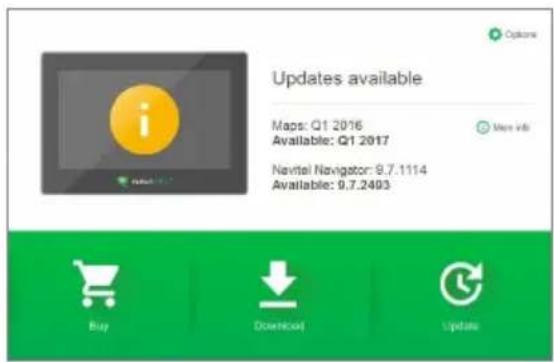

4. Acest instrument evidențiază hărțile disponibile și actualizările de software [2].

Fig. 1

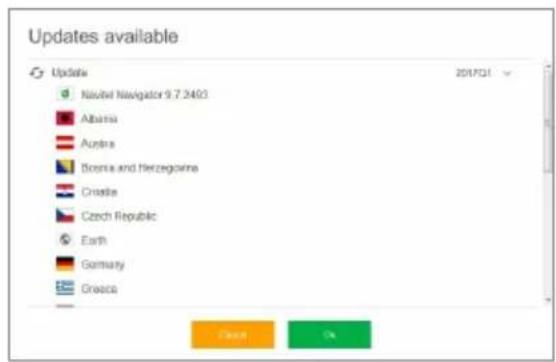

1. Apăsați UPDATE (Actualizare) să vizionați informații suplimentare despre actualizări [3]. Apăsați OK pentru a descărca și instala actualizările [4]. Se recomandă actualizarea software-ului mai întâi, știut fiind faptul că ultimele actualizări de hărți sunt optimize să ruleze pe ultima versiune de software.

Fig. 3 Fig. 4

1. Apăsați DOWNLOAD (Descărcare) pentru a vedea lista completă a hărților disponibile pentru descărcare.

NAVITEL

UPDATE CENTER - NAVITEL E500 MAGNETIC

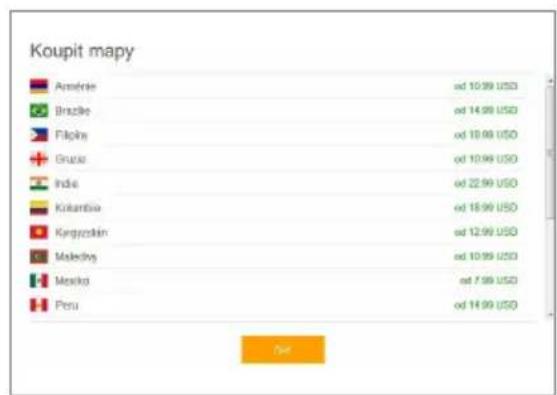

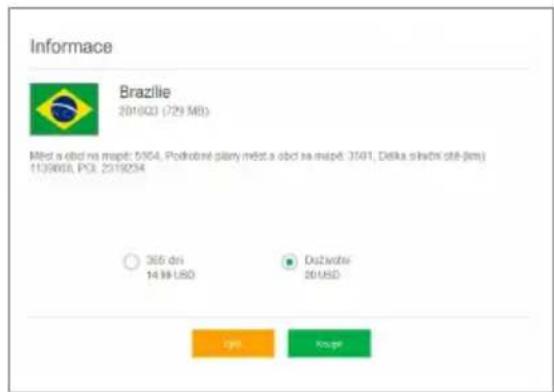

1. Apăsați pe BUY (Cumpără) și alegeți harta țării sau pachetul de hărți pe care doriți să le achiziționați [5]. Alegeți una sau două opțiuni – un abonament de 1 an la o hartă sau o versiune pe perioadă nelimitată [6]. Descărcați hărțile achiziționate.

Fig. 5 Fig. 6

1. Software-ul si hărțile sunt acum actualizate. Deconectați dispozitivul de navigare.
