Тип продукту	GPS-навігатор
Бренд	Navitel
Модель	E500 Magnetic
Дисплей	5" TFT, 800x480 пікселів
Процесор	MStar MSB2531 800 МГц, Cortex-A7
Оперативна пам'ять	128 МБ DDR3
Внутрішнє сховище	8 ГБ
Зовнішнє сховище	microSDHC до 32 ГБ
Операційна система	WinCE / Linux
GPS-чип	MSR2112 32PIN-QFN
GPS-частота	1.575 ГГц
GPS-канали	66 (пошук) / 22 (отстеження)
GPS-чутливість	-165 дБм
Точність визначення місцеположення	10 м (2D RMS), 5 м з WAAS
Акумулятор	950 мАг Li-Pol акумулятор, що перезаряджається
Динамік	8 Ом / 1.5 Вт
Аудіороз'єм	3.5 мм міні-джек
Підключення	Mini-USB, слот microSD
Тип кріплення	Магнітне тримач на вітрове скло
Вміст упаковки	Тримач для автомобіля, стилус, автомобільний зарядний пристрій, USB-кабель, захисний чохол, інструкція користувача, гарантійний талон
Сертифікація	CE (RED 2014/53/EU)

Часті запитання - E500 Magnetic Navitel

Як оновити карти на Navitel E500 Magnetic?

Використовуйте Navitel Navigator Update Center на ПК. Підключіть пристрій через USB як накопичувач, запустіть Update Center та дотримуйтесь інструкцій для оновлення карт та програмного забезпечення. Старі карти будуть видалені під час оновлення.

Як працює магнітне кріплення?

Пристрій магнітно кріпиться до комплектного тримача на вітрове скло. При підключенні він автоматично вмикається. Легко від'єднується без знімання тримача; пристрій вимикається через 15 секунд.

Який час роботи акумулятора?

Вбудований акумулятор 950 мАг Li-Pol зазвичай забезпечує кілька годин навігації залежно від використання. Для кращих результатів тримайте пристрій зарядженим через автомобільний зарядний пристрій під час руху.

Чи можна використовувати картку microSD?

Так, пристрій підтримує карти microSDHC до 32 ГБ для додаткового зберігання карт або медіа. Вставте картку в слот microSD на пристрої.

Як чистити дисплей?

Спочатку завжди вимкніть пристрій. Використовуйте м'яку безворсову тканину, щоб обережно протерти екран. Уникайте паперових серветок або твердих матеріалів, які можуть подряпати поверхню.

Чому мій GPS не отримує сигнал?

Сигнал GPS може бути слабким у тунелях, біля високих будинків або в щільно забудованих районах. Переконайтеся, що пристрій має чіткий вид на небо. Якщо він не використовувався тривалий час, холодний старт може зайняти до 35 секунд. Уникайте електромагнітних джерел.

Чи можна використовувати пристрій під час руху?

Ні, це надзвичайно небезпечно. Налаштуйте все перед початком руху. Якщо потрібно змінити налаштування, припаркуйтеся в безпечному місці. Завжди надавайте пріоритет безпеці на дорозі.

Який термін гарантії?

Пристрій має стандартну гарантію виробника. Перевірте гарантійний талон для отримання конкретних умов. Пошкодження внаслідок неправильного використання або модифікацій не покриваються.

Як скинути пристрій?

Використовуйте кнопку скидання, розташовану на пристрої. Натисніть її стилусом або скріпкою, щоб перезавантажити систему. Це може вирішити проблеми з програмним забезпеченням, яке не відповідає.

Чи сумісний пристрій з Linux або WinCE?

Так, Navitel E500 Magnetic працює на обох операційних системах WinCE та Linux. Додаток Navitel Navigator працює на цих платформах для офлайн-навігації.

ПОСІБНИК КОРИСТУВАЧА E500 Magnetic Navitel

Автонавігатор NAVITEL E500 MAGNETIC

Автомобільний тримач на лобове скло

Стилус

Автомобільний зарядний пристрій 12/24 В

Кабель mini-USB—USB

Чохол

Посібник користувача

Гарантійний талон

Зовнішній вигляд

(показаний на стор. 1).

1. Кнопка ввімкнення / вимкнення навігатора.

2. Індикатор стану заряду акумулятора.

3. Дисплей.

4. Аудіовихід mini-jack 3.5 мм.

5. Слот для карт пам'яти microSD.

6. Роз'єм mini-USB.

7. Стилус.

8. Динамік.

9. Магнітне кріплення.

10. Кнопка перезавантаження Reset.

11. Mini-USB для зарядки.

Тип пристрою: Автомобільний навігатор.

Найменування товару: NAVITEL E500 MAGNETIC.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic.

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Тел.: [phone].

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.

Інформація про безпеку використання приладу

1. Налаштуйте всі необхідні параметри автонавігатора перед початком руху. Використання пристрою і його налаштування під час водіння автомобіля дуже небезпечні Якщо вам потрібно змінити параметри навігації або налаштування приладу, слід припаркуватися в безпечному місці відповідно до правил дорожнього руху.
2. Перед відправленням ознайомтеся з прокладеним маршрутом. Якщо ви не зрозуміли в достатній мірі голосові навігаційні вказівки і для уточнення необхідно подивитися на дисплей, переконайтеся, що ви знаходитесь в безпечних умовах.
3. Навігаційна інформація та голосові підказки можуть не відповідати або суперечити реальним дорожнім умовам або правилам дорожнього руху. Завжди звертайте особливу увагу на поточну ситуацію на дорозі, дорожні знаки та пішоходів.
4. Не використовуйте навігаційний пристрій як прилад для точного вимірювання швидкості та пройденої відстані.
5. Якість прийому сигналів супутників може відрізнятися в залежності від положення приладу всередині автомобіля. Можливі ситуації поганого прийому під час руху по тунелю, повз високі будівлі або в районах зі щільною забудовою.

Також на прийом негативно впливають такі погодні умови, як, наприклад, густий туман.

1. GPS сигнали можуть не прийматися всередині будівель, а також якщо поряд з автонавігатором знаходяться джерела електромагнітного випромінювання.

2. Якщо ви не використовували прилад протягом тривалого проміжку часу, для визначення місяр розташування може знадобитися деякий час, навіть за умови нормальної роботи GPS приймача.

3. Особливу увагу приділіть місцю встановлення приладу. Не встановлюйте прилад у місцях, де він може перешкодити роботі подушок безпеки або огляду дороги.

4. Під час встановлення кріплення на лобове скло звертайте увагу на чистоту поверхні, на ній не повинно бути сміття та вологи. Під присоскою не повинно бути бульбашок повітря, оскільки це може вплинути на щільність кріплення. Будьякі пошкодження приладу або інших об'єктів усередині автомобіля, викликані падінням через від'єднання кріплення, є повною відповідальністю користувача і не є гарантійним випадком.

5. Не піддавайте прилад тривалому впливу прямих сонячних променів або високих температур. Перегрівання батареї може спричинити вибух.

6. Не піддавайте прилад впливу вологи або швидких змін температури. Це може викликати конденсацію вологи

всередині приладу та пошкодити його. Якщо прилад піддався впливу вологого середовища, вмикайте живлення тільки після того, як повністю висушите прилад.

1. Не допускається самостійне втручання, модифікації і відкриття корпусу приладу, оскільки це може призвести до некоректної роботи приладу або до його пошкодження. Всі роботи повинні проводитися кваліфікованим персоналом.
2. Живлення приладу здійснюється від вбудованої Li-ion батареї, яка може вибухнути або виділити токсичні речовини при неправильній експлуатації. Не піддавайте прилад ударам, не використовуйте прилад при наявності в навколишньому середовищі вибухонебезпечних газів і рідин.
3. Перед зарядкою пристрою переконайтеся в тому, що забезпечені нормальні умови вентиляції для адаптера живлення, оскільки в процесі зарядки виділяється велика кількість тепла. Не закривайте адаптер живлення папером або іншими об'єктами, що погіршують вентиляцію.
4. Під час очищення дисплея та зовнішніх поверхонь приладу не прикладайте надмірну силу. Для очищення не використовуйте паперові серветки або жорсткий матеріал, який може подряпати дисплей. Використовуйте тільки м'яку тканину.
5. Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).

Використання приладу в автомобілі

Кріплення на лобове скло на присосці та автомобільний зарядний пристрій поставляються в комплекті з приладом.

Кріплення на лобове скло

УВАГА: Ретельно вибирайте місце встановлення кріплення. Ніколи не встановлюйте кріплення таким чином, щоб воно закривало поле зору водія. Якщо лобове скло автомобіля містить вбудовану обігрівальну сітку або захист від ультрафіолету, то можливе погіршення прийому сигналу.

Збірка кріплення на лобове скло

Спершу зніміть захисну плівку з присоски кріплення. Після цього виберіть відповідне місце на лобовому або бічному склі, переконайтеся, що поверхня чиста, не містить води, пилу або бруду, після чого зафіксуйте кріплення на склі за допомогою присоски. При нормальних умовах експлуатації, кріплення на присосці добре закріплює прилад на лобовому склі. Підключіть кабель зарядного пристрою до кріплення. З'єднайте навігатор з кріпленням. Магнітне кріплення забезпечує стійку фіксацію навігатора. При з'єднанні з кріпленням навігатор увімкнеться автоматично. У разі необхідності пристрій можна легко від'єднати, залишивши кріплення на лобовому склі. Після від'єднання пристрій автоматично вимкнеться через 15 секунд..

Догляд за приладом

Правильний догляд за приладом забезпечить його довгу та ефективну роботу

- Не зберігайте та не використовуйте прилад в умовах підвищеної вологості та високих температур;

- Уникайте тривалого впливу на прилад прямих сонячних або ультрафіолетових променів;

- Не ставте і не кидайте на прилад ніяких предметів;

- Не кидайте прилад і не піддавайте його ударам;

- Не піддавайте прилад різким температурним перепадам, оскільки це може причинити конденсацію вологи всередині приладу та його пошкодження. Якщо подібне сталося, не вмикайте прилад, доки він не висохне;

- Поверхня дисплея може легко подряпатися. Уникайте торкання дисплея гострими предметами. Для захисту дисплея від подряпин можна використовувати спеціальну захисну плівку;

- Ніколи не чистіть прилад або дисплей при включеному живленні. Для очищення зовнішніх поверхонь використовуйте м'яку вологу тканину (бажано таку, що не містить бавовну);

- Не використовуйте для очищення екрана паперові серветки або рушники;

- Ніколи не намагайтеся самостійно розбирати або лагодити прилад, а також модифікувати його яким-небудь чином.

Будь-яке подібне втручання може зашкодити вашому здоров'ю, порушити коректну роботу приладу або завдати йому шкоди. Також це спричинить зняття гарантії.

Безпечне управління автомобілем

- Для безпечного використання функцій пристрою, будь ласка, не забувайте виконувати вимоги Правил дорожнього руху України. Крім того, намагайтеся дотримуватися очевидних правил поводження з вашим автомобілем, як джерелом підвищеної небезпеки;

- Ці правила, в першу чергу, визначаються ризиком настання шкоди для життя чи здоров'я третіх осіб, заподіяння шкоди їх майну, домашнім тваринам або навколишньому середовищу;

- Завжди ставте автомобіль на стоянкове гальмо, яке повинно знаходитися в справному стані і виключати можливість руху автомобіля;

- Завжди паркуйте автомобіль на відкритому, добре провітрюваному майданчику;

- Підтримуйте відносно низький рівень гучності, щоб під час руху мати можливість чути все, що відбувається навколо автомобіля;

- Не здійснюйте будь-які операції управління пристроєм, які можуть відволікти вас від керування автомобілем.

Технічні характеристики

Функціональна специфікація
Процесор MStar MSB2531	Cortex-A7,800 МГц
Оперативна пам'ять 128 МБ, DDR3
Зовнішній слот microSDHC	до 32 ГБ
Внутрішня пам'ять 8 ГБ
OC WinCE / Linux
Основні параметри
Дисплей 5" TFT, 800×480
Динамік 8 Ом / 1.5 Вт
Тип батареї 950 мА*г, акумулятор
Параметри GPS
GPS MSR2112 32PIN-QFN
Частота 1.575 ГГц
Кількість каналів 66 каналів (пошук місцезнаходження) / 22 канали (трекінг)
С/А код 1.023 МГц

Чутливість	-165 дБм
Точність визначення координат	10 м, 2D RMS; 5 м 2D RMS, WAAS ввімкнено
Швидкість	0.1 м/с
Частота оновлення	1 Гц
Час оновлення 0.1 с
Гарячий старт	2 с (Автономний)
Теплий старт	32 с (Автономний)
Холодний старт	35 с (Автономний)
Макс. висота	18,000 м
Макс. швидкість	515 м/с
Антена	Вбудована керамічна антена; 18.4мм × 18.4 мм × 2мм
Протокол зв'язку	NMEA 0183 v3.01
Швидкість передачі даних	115200 бит/с
Порт	COM1

Примітка. Технічні характеристики та зовнішній вигляд пристрою можуть бути змінені виробником без попереднього повідомлення.

Вступ

Основні завдання, що виконуються програмою: визначення та відображення поточного місцезнаходження на карті, автоматичне та ручне визначення точок маршруту, побудова маршруту, пошук об'єктів, розрахунок і відображення шляхової інформації та багато іншого.

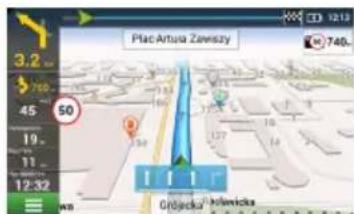

Интерфейс програми

UA

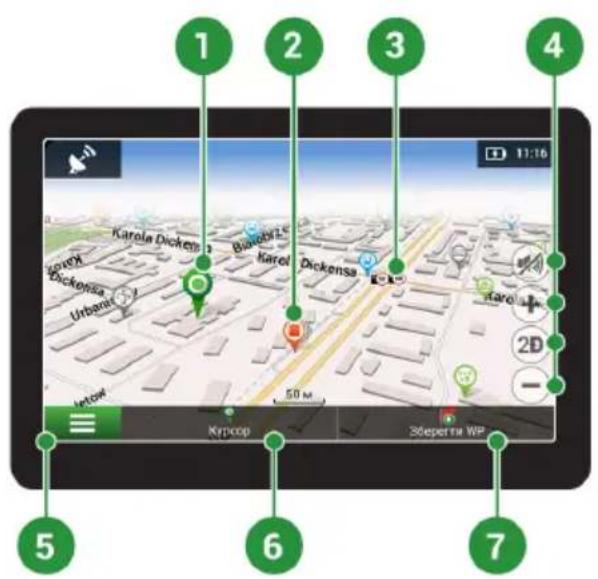

1	Точка на карті	Такий значок з'являється при натисканні на будь-яку область на карті. Внизу вікна карти з'являються кнопки «Курсор» і «Зберегти WP».
2	POI	Приклад того, як об'єкти інфраструктури (POI) відображаються на карті. Різним категоріям POI присвоєно різні значки. Також у програмі є безліч унікальних значків для різних брендів, шопінг центрів, гіпермаркетів, АЗС і т.д. При натисканні на значок відкривається панель інформації про об'єкт, в якій можна перейти у властивості об'єкта з контактною інформацією, координатами і можливістю додати точку до маршруту.
3	SPEEDCAM	Приклад відображення на карті SPEEDCAM'їв. SPEEDCAM'и являють собою інформацію на карті про камери контролю швидкості, радари, засідки, небезпечні перехрестя, лежачі поліцейські та пішохідні переходи.
4	Кнопки на карті Ці кнопки призначені для контролю виду карти (2D/3D), масштабу і звуку.
5	Головне меню При натисканні на кнопку відкривається головне меню програми.
6	Курсор	Кнопка «Курсор» з'являється тільки у разі вибору точки на карті. При натисканні на кнопку відкривається вікно «Мій маршрут», в якому ви можете виконувати з обраною точкою різні операції.
7	Кнопка «Зберегти WP»	Ця кнопка з'являється тільки у разі вибору точки на карті. Кнопка «Зберегти» призначена для збереження вибраного пункту як шляхової точки.

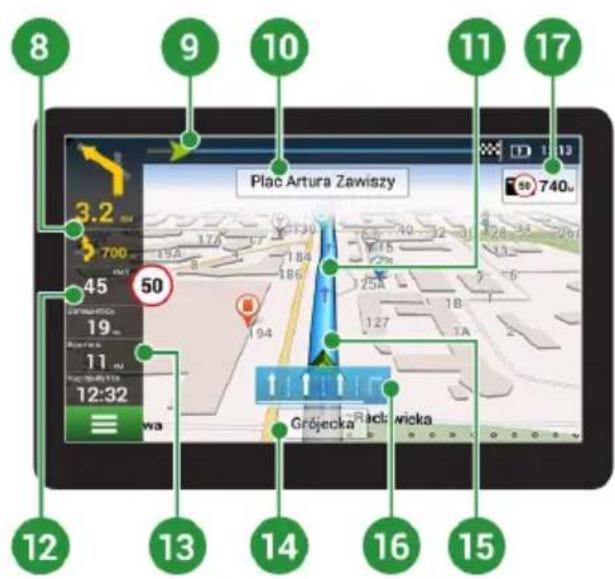

8	Знак подальшого маневру	Показує два наступні за напрямом маршруту повороти, розвороти, а також відстань до кожного з них. Натискання по знаку відкриває контекстне меню, в якому можна зупинити ведення за маршрутом і управляти іншими маршрутними опціями.
9	Прогрес-бар руху за маршрутом	Відображає пройдений шлях маршруту.

10 Вулиця післяманевру	Ця інформаційна панель відображає назву вулиці, наступної за подальшим маневром.Якщо виконані певні умови, то замість відображення вулиці, інформаційна панель будевідображати смуги руху з допустимими маневрами.
11 Маршрут Активний маршрут.
12 Швидкість Допустима	швидкість руху на ділянці дороги відображається з поточною швидкістюавтомобіля. Під час перевищенні встановленого значення програма надсилає візуальніпопередження: жовтий колір – перевищення швидкості до 10 км/год (за замовчуванням);червоний – високий рівень небезпеки, перевищення швидкості на 11 км/год та більше.Змінити граничне значення можна в налаштуваннях Навітел Навігатор (Меню >Налаштування > Попередження > Штраф на швидкість).
13	Панель датчиків Дана панель доступна тільки після побудови маршруту і відображає такі індикатори:загальний приблизний час у дорозі, загальна довжина маршруту, час прибуття до кінцевоїточки маршруту. Набір індикаторів може бути змінений користувачем.
14	Поточна вулиця Назва вулиці, по якій в даний момент часу відбувається рух. Інформаційна панель активнатільки при встановленому з’єднанні з супутниками. Якщо на карті в даному місці немає нівулиці, ні дороги, то відображається напрямок (Північ, Південь, Захід, Схід).
15 GPS-курсор Вказує місцезнаходження пристрою, коли GPS приймач ввімкнений.
16	Датчик маневру На дорогах з двома і більше смугами у попутному напрямку відображається інформаціяпро дозволений маневр на найближчому перехресті або місці для розвороту; прогрес-бар під датчиком відображає частину шляху до місця описуваного маневру.
17 Обмеженняшвидкості	Під час руху по маршруту в правій частині екрану відображається перелік найближчихнавігаційно значущих об’єктів із зазначенням відстані до них. По мірі наближенняпрограма виводить на екран сповіщення зі зворотним відліком відстані до камери,дорожнього знака або спеціальної розмітки.

Маршрут до обраної точки на карті

Програма передбачає прокладання маршруту до точки, яку можна знайти та відмітити на карті, і визначити її як кінцеву точку маршруту. При цьому початковою точкою маршруту буде поточне місцезнаходження пристрою, яке визначається системою GPS. Для прокладання маршруту натисніть на відповідну область карті, щоб відмітити на ній точку та виберіть «Курсор» [1]. Далі натисніть «Поїхали!» [2]. Програма запропонує 3 альтернативних маршрута з приблизною відстанню і часом до кінцевої точки [3]. Виберіть підходящий варіант і натисніть "Поїхали!".

Пошук адреси та побудова маршруту

Для того щоб прокласти маршрут до точки, яку можна знайти за адресою, виберіть «Меню» [4] > «Знайти» [5] > «За адресою». Далі натисніть «Оберіть країну» [6] і почніть вводити назву країни [7]. Щоб заховати клавіатуру, натисніть на іконку в правій верхній частині екрана. Виберіть країну [8]. Поля «Оберіть місто», «Оберіть вулицю» і «Оберіть будівлю» стають активними після заповнення попереднього поля [9]. Після внесення відповідної інформації, об'єкт буде показаний на карті. Натисніть «Поїхали!» [10]. Програма запропонує 3 альтернативних маршрута до вказаної адреси [11]. Виберіть маршрут і натисніть «Поїхали!» [12].

Рис. !

Рис. {

Рис.

Рис.

Рис. 12

Ручний вибір всіх точок маршруту

Для прокладання маршруту, початкова та кінцева точка якого визначаються вручну, відмітьте на карті точку, звідки ви хочете почати рух і натисніть «Курсор» [1] для переходу до екрану «Мій маршрут». Далі натисніть на інформаційну панель внизу екрану [2]. На екрані «Властивості» виберіть «Початок маршруту» [3]. GPS-приймач повинен бути вимкнений. Точка буде відмічена на карті як початкова точка маршруту. Далі виберіть на карті кінцеву точку маршруту. Для цього натисніть на відповідну область карти, натисніть на кнопку «Курсор» [4] і потім «Поїхали!» в екрані «Мій маршрут» [5]. Програма запропонує 3 альтернативних маршрута. Виберіть маршрут і натисніть «Поїхали!» [6].

Рис. 5

Рис. (

Центр оновлень Навітел Навігатор

Для оновлення карт і додатків, а також для покупки нових карт, ви можете використовувати програму, розроблену нами спеціально для цих цілей. Завантажити програму ви можете на нашому сайті у розділі "Завантажити". Нижче вказана інструкція, яка допоможе вам розібратися в функціональності програми.

1. Встановіть Navitel Navigator Update Center на ПК, виконавши всі пункти майстра установки Windows;

2. Підключіть навігатор до комп'ютера в режимі знімного диска (USB Flash Drive / MassStorage).

3. Запустить Navitel Navigator Update Center [1].

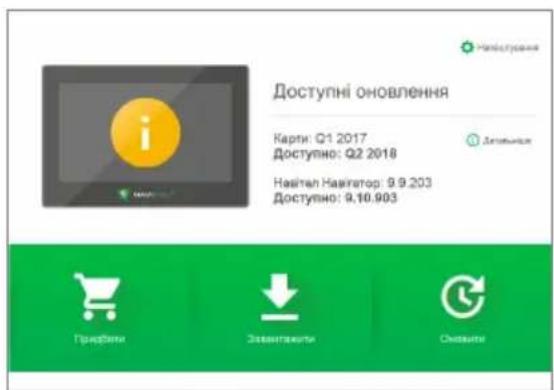

У випадку якщо ви правильно підключили навігатор, програма визначить його наявність.

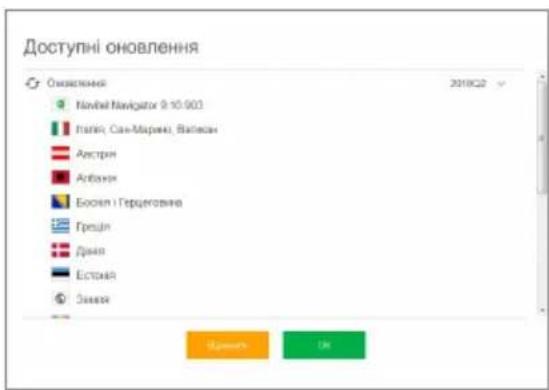

1. У разі, якщо оновлення будуть знайдені, Navitel Navigator Update Center запропонує Вам оновити пристрій до актуальної версії ПЗ, а також оновити карти, якщо є більш нові [2].

Рис.

Зауважте, що старі карти в процесі оновлення або перевстановлення будуть видалені. Для продовження натисніть "Оновлення", потім "ОК".
5. Navitel Navigator Update Center завантажить і встановить оновлення на пристрій.
6. Якщо після оновлення Ви вирішите завантажити або придбати додаткові карти, виберіть пункт "Завантажити" або "Купити" відповідно [3].

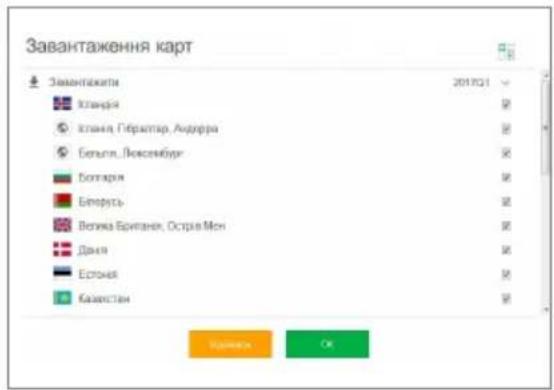

7. Щоб завантажити придбані карти, у списку відзначте галочками потрібні Вам та натисніть "ОК" [4].

Рис.:

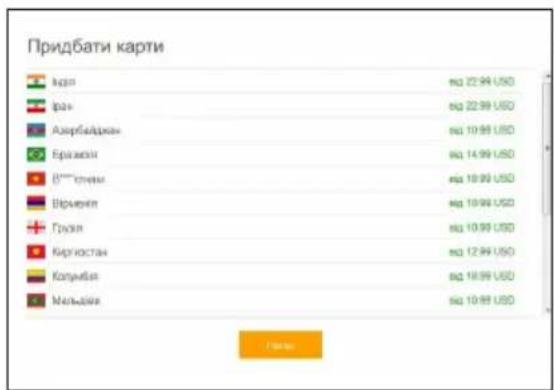

1. Щоб купити карти, натисніть на рядок, що відповідає потрібній Вам карті, виберіть термін передплати і натисніть "Купити" [5, 6].

1. Запустіть Навітел Навігатор на пристрої.
