E500 Magnetic - GPS Navitel - Tasuta kasutusjuhend

Toote tüüp	GPS-navigeerija
Bränd	Navitel
Mudel	E500 Magnetic
Ekraan	5" TFT, 800x480 pikslit
Protsessor	MStar MSB2531 800 MHz, Cortex-A7
Muutmälu (RAM)	128 MB DDR3
Sisemälu	8 GB
Väline mälu	microSDHC kuni 32 GB
Operatsioonisüsteem	WinCE / Linux
GPS-kiip	MSR2112 32PIN-QFN
GPS-sagedus	1.575 GHz
GPS-kanalid	66 (otsing) / 22 (jälgimine)
GPS-tundlikkus	-165 dBm
Asukoha täpsus	10 m (2D RMS), 5 m koos WAAS-iga
Aku	950 mAh laetav Li-Pol
Kõlar	8 Ohm / 1.5 W
Helipistik	3.5 mm mini jack
Ühenduvus	Mini-USB, microSD pesa
Kinnitustüüp	Magnetiline tuuleklaasi hoidik
Pakendi sisu	Autohoidik, pliiats, autolaadija, USB-kaabel, kaitseümbris, kasutusjuhend, garantiikaart
Sertifikaadid	CE (RED 2014/53/EU)

Korduma kippuvad küsimused - E500 Magnetic Navitel

Kuidas uuendada kaarte Navitel E500 Magnetic'ul?

Kasutage Navitel Navigator Update Center'it arvutis. Ühendage seade USB kaudu massmäluseadmena, käivitage Update Center ja järgige juhiseid kaartide ja tarkvara uuendamiseks. Vanad kaardid kustutatakse uuendamise käigus.

Kuidas magnetkinnitus töötab?

Seade kinnitub magnetiliselt kaasasolevale tuuleklaasi hoidikule. Ühendamisel lülitub see automaatselt sisse. Eemaldage see lihtsalt ilma hoidikut eemaldamata; seade lülitub välja 15 sekundi pärast.

Milline on aku tööiga?

Sisseehitatud 950 mAh Li-Pol aku tagab tavaliselt mitu tundi navigeerimist sõltuvalt kasutusest. Parimate tulemuste saamiseks hoidke seadet sõidu ajal autolaadijaga laetuna.

Kas ma saan kasutada microSD-kaarti?

Jah, seade toetab microSDHC-kaarte kuni 32 GB täiendavate kaartide või meedia jaoks. Sisestage kaart seadme microSD-pessa.

Kuidas puhastada ekraani?

Lülitage seade esmalt välja. Kasutage pehmet, ebemevaba lappi ekraani õrnalt pühkimiseks. Vältige pabersalvrätikuid või kõvasid materjale, mis võivad pinda kriimustada.

Miks mu GPS signaali ei saa?

GPS-signaal võib olla nõrk tunnelites, kõrgete hoonete läheduses või tihedalt hoonestatud aladel. Veenduge, et seadmel on selge vaade taevale. Kui seadet pole pikka aega kasutatud, võib külmkäivitus võtta kuni 35 sekundit. Vältige elektromagnetilisi allikaid.

Kas ma saan seadet juhtimise ajal kasutada?

Ei, see on äärmiselt ohtlik. Kohandage kõik seaded enne sõitma hakkamist. Kui peate seadeid muutma, parkige turvalisse kohta. Seadke alati liiklusohutus esikohale.

Milline on garantiiaeg?

Seadmel on standardne tootjagarantii. Täpsemate tingimuste osas vaadake kaasasolevat garantiikaarti. Valesti kasutamisest või modifitseerimisest põhjustatud kahjustusi ei kata garantii.

Kuidas seadet lähtestada?

Kasutage seadmel asuvat Reset nuppu. Vajutage seda pliiatsi või kirjaklambriga süsteemi taaskäivitamiseks. See võib lahendada tarkvara hangumise probleeme.

Kas seade ühildub Linuxi või WinCE-ga?

Jah, Navitel E500 Magnetic töötab nii WinCE kui ka Linux operatsioonisüsteemidel. Navitel Navigaatori rakendus töötab nendel platvormidel võrguühenduseta navigeerimiseks.

KASUTUSJUHEND E500 Magnetic Navitel

NAVITEL E500 MAGNETIC personaalne navigatsiooniseade

Hoidik (esiklaasil) autos kasutamiseks

Stylus

Autolaadija 12/24 V

Mini-USB—USB kaabel

Kaitsev kott

Käesolev kasutusjuhend

Garantiikaart

Seadme paigutus

(esitatud leheküljel 1).

1. Lüliti.
2. Aku laadimise indikaator.
3. Kuvar.
4. 3.5 mm körvaklappide konnektor.
5. microSD slot.
6. Mini-USB port.
7. Stylus.
8. Kölar.
9. Magnetühendus.
10. Reset nupp.
11. Mini-USB laadimiseks.

Ohutusjuhend

1. Köik seadistused, mida soovite kohandada, tehke enne söidu alustamist. On väga ohtlik manipuleerida seadet ja seadistada seda söidu ajal. Kui teil on vaja muuta navigatsiooni seadistust või seadme parameetreid, peate söiduki parkima ohutus kohas kooskölas liikluseeskirjadega.
2. Enne söidu alustamist, tutvuge planeeritud marsruudiga. Kui te ei kuule häälejuhist ning tahate orieteeruda vaadates kuvarit, siis veenduge eelkõige, kas liiklustingimused maanteel võimaldavad seda teha turvaliselt.
3. Ei saa välistada, et navigatsiooni andmed ning häälejuhised sattuvad vastuollu tegelike söidutingimuste või transpordi eeskirjadega. Peate alati pöörama oma tähelepanu liiklustingimustele maanteel, liiklusmärkidele ning jalakäijatele.
4. Ärge kunagi kasutage navigatsiooni instrumentina, et mõõta kiirust või sõidetud kaugust.
5. Satelliitsignaali vastuvõtmine võib olla mitmesugune olenevalt seadistuskohast sõidukis. Signaali kvaliteet võib olla halvem tunnelis, kõrgete ehituste lähedal või tiheda ehitusega aladel. Samuti võib vastuvõetava signaali kvaliteedile mõju avaldada ilmastikutingimused, nagu näiteks tugev udu.

6. On võimalik, et GPS signaali pole võimalik püüda elektromagneetilise seadme läheduses või ehituste siseruumides.

7. Kui te pole seadet kasutanud pikemat aega, toimub asukoha määramine kauem, kuigi GPS püüab kvaliteetset signaali.

8. Pöörake tähelepanu sellele, kuhu seadme installeerite. Ärge installeerige seadet kohtadesse, kus nad võiksid segada airbagi aktiveerimisel või takistada vaadet maanteele.
9. Hoidiku kinnitamisel esiklaasile veenduge, et klaasi pind oleks puhas. Hoidiku kinnituskohas ei tohi olla tolmu ega mustust, hoidiku imikinnituse all ei tohiks olla mingeid mulle, mis võiksid mõjuda negatiivselt kinnituse vastupidavust. Seadmele ja teistele esemetele kahju tekitamise eest vastutab ainult kasutaja nin sellesse pole arvestatud garantiid.
10. Ärge jätke seadet pikaajaliselt otse päikese kätte ning körge temperatuuriga kohtadesse. Aku ülekuumenemine vöib pöhjustada plahvatust.
11. Ärge hoidke seadet niiskuse käes ning kiire temperatuuri muutustega kohta sellepärast, et seadmes võib toimuda vee kiire kondensatsioon ning selle kahjustus. Kui seade on seatud niiskuse kätte, ärge seda sisse lülitage niikaua, kuni ese on täiesti kuivaks saanud.
12. Körvalised isikud ei tohi seadmega tegeleda, paranadada ega ka avada katet, sest niisugune tegevus võib tekitada vale seadme funktsioneerimise ning ekstreemsetel juhtudel võib tekitada kahju. Mis tahes seadme muudatusi võib teostada ainult kvalifitseeritud personal.

1. Seadet toidetakse sisseehitatud aku abil Li-Pol, mis võib plahvatada või eraldada toksilisi aineid, kui sellega käia ümber ebasobival viisil. Ärge laske seadmel toimida füüsilisi lööke ning ärge kasutage seda plahavatsuohltlike vedelike või gaasi lähedal.
2. Veenduge, et koht, kus seadet laetakse laadimisadapteri abil, küllaldaselt tuulutatud kohas, sest laadimisel vabaneb palju soojust. Ärge katke adapterit paberi või mu esemega, mis võiks halvendada öhu liikumist.
3. Kuvari ning muude osade puhastamisel ärge liialt suruge peale. Puhastamisel ärge kasutage paberist taskurätikuid ega ka muid kövemaid materjale, mis vöiksid seadet kraapida. Kasutage selleks ainult pehmet lappi.
4. Töörežiimil lubatud ümbritseva õhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline õhuniiskus: 5–90% ilma kondensatsioonita (25 °C).

Seadme kasutamine söidukis

Esiklaasil olev hoidik ning akulaadija on pakendi osa koos tarnitud tootega.

Hoidik esiklaasile

TÄHELEPANU! Valige hoidiku kinnituskohta väga hoolikalt. Hoidikut ei tohi paigaldada niimoodi, et see piiraks juhi väljavaadet söidukist. Kui söiduki esiklaas on tagatud soojendusega või UV kiirguse kaitse süsteemiga, võib see halvendada vastuvõetava signaali kvaliteeti.

Hoidiku seadistamine esiklaasil

Eelkõige eemaldame imuri kinnituselt kaitsekile. Seejärel leiame hoidiku kinnitamiseks sobiva koha. Veenduge, et valitud kohas poleks üldse tolmu ning ka niiskust. Seejärel kinnitage imur esiklaasile. Tavalistes oludes hoiab imur seadet turvaliselt. Ühendage laadimiskaabel kinnitusega. Ühendage navigaator kinnitusega. Magnetiline kinnitus pakub navigaatori stabiilset fikseerimist. Kui seade on ühendatud, lülitub navigaator automaatselt sisse. Vajadusel saab seadet kergesti eemaldada, jättes tuuleklaasi kinnitusse. Pärast lahtiühendamist lülitub seade automaatselt välja 15 sekundi pärast.

Seadme hooldamine

Nõuetekohane hooldus tagab seadmele selle pikaajalise ning töökindla toimimise

- Ärge jätke seadet körge niiskuse- ja temperatuuriga keskkonda.

- Ärge jätke seadet päikese ja UV kiirguse kätte.

- Ärge pange ega laske tilkuda seadme peale mitte midagi.

- Ärge laske seadmel toimida füüsilisi lööke, näiteks hoope või kukkumist.

- Ärge jätke seadet niiskuse ja kiirete temperatuuri muutuste kätte sellepärast, et niimoodi vöib vesi seadmes kondenseeruda ning seda kahjustada. Kui seade asus niiskes keskkonnas, siis ärge seda nii kaua sisse lülitage, kuni pole täielikult kuivanud.

- Seadme kuvarit võib väga kergesti ära kriipida. Ärge puutuge kuvarit teravate esemetega. Kuvari kriimustusi võite kaitsta kaitsekilega.

- Ärge kunagi puhastage sisselülitatud kuvarit. Puhastamisel kasutage ainult puhast lappi.

- Ärge püüdke ise seadet demonteerida, parandada ega kohandada, sest niimoodi võite endale põhjustada vigastusi või lõppkokkuvõttes seadmele tekitada talitlushäireid. Samuti muutuks garantii kehtetuks.

Ohutu liiklemine

- Seadme funktsioonide ohutu kasutamise tagamiseks ärge unustage jälgida liikluseeskirja nõudeid. Lisaks sellele olge söiduki juhtimisel möistlik, kuna juhtimisel peate arvestama ohufaktoriga arvestamist.

- Käesolevad reeglid tulenevad esmajärjekorras ohust tekitada kahju kolmandate isikute elule või tervisele, nende varale või koduloomadele ning lõpptulemusena kahjustada elukeskkonda.

- Kui peatate sõiduki, kasutage alati parkimispidurit. Hoidke parkimispidurit korrapäraselt toimivas seisundis, et hoida ära sõiduki igasuguse isellikumise võimaluse.

- Parkige söidukit avatud ja hästituulutatud ruumis.

- Hoidke sõiduki sisemist helitugevust suhteliselt madalal tasemel, et te saaksite kuulda kõike, mis toimub väljapool sõidukit.

- Ärge tehke söidukis midagi, mis vöiks suunata teie tähelepanu mujale.

NAVITEL s.r.o. teatab, et NAVITEL E500 MAGNETIC on kooskõlas direktiiviga RED 2014/53/EU.

Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil:

www.navitel.cz/ee/declaration_of_conformity/e500m

Tehnilised parameetrid

Süsteemi parameetrid
Protsessor Mstar MSB2531	800 MHz,Cortex-A7
Mälu RAM 128 MB, DDR3
Välise mälu süvend microSDHC, kuni 32 GB
Sisemine salvestusruum 8 GB
Operatsioonisüsteem WinCE / Linux
Põhilised parameetrid
Kuvar 5" TFT, 800×480
Kõlar 8 oomi / 1,5 W
Aku 950 mAh, taaslaetav aku
GPS parameetrid
GPS MSR2112 32PIN-QFN
Frequency 1.575 GHz
Kanalite arv 66 kanalit (asukoha otsing) / 22 kanalit (jälgimine)
KOOD C/A 1,023 kiibi sagedus (MHz)

Tundlikkus -165 dBm
Asendi määramise täpsus	10 m, 2D RMS; 5 m 2D RMS, toetus WAAS
Kiirus	0.1 m/s
Värskendussagedus	1 Hz
Värskenduse aeg	0.1 s
Kuum start	2 s (autonoomselt)
Soe start	32 s (autonoomselt)
Külm start 35 s (autonoomselt)
Maksimaalne körgus merepinnast	18 000 m
Maksimaalne kiirus 515 m/s
Antenn	sisemine keraamiline antenn; 18,4 mm × 18,4 mm × 2 mm
NMEA	NMEA 0183 standardne v3.01
Boodikiirus (andmekiirus)	115200 b/s
Port COM1

Märkus: Seadme omadusi ning selle välimust vöib tootja muuta ilma eelneva etteteatamiseta.

Sissejuhatus

Navitel Navigator on multifunktionsaalne offline navigatsiooni rakendus, mida kasutatakse efektiivse marsruudi leidmiseks ning selle planeerimiseks. Programmi funktsioon seisneb primaarselt selles, et määrata kindlaks ning kuvada praegust asukohta kaardil, automaatselt ja käsitsi seadistada marsruudi punktid, objektide otsing, väljaarvestused ja teabe kuvamine teede ning paljude muude asjade kohta.

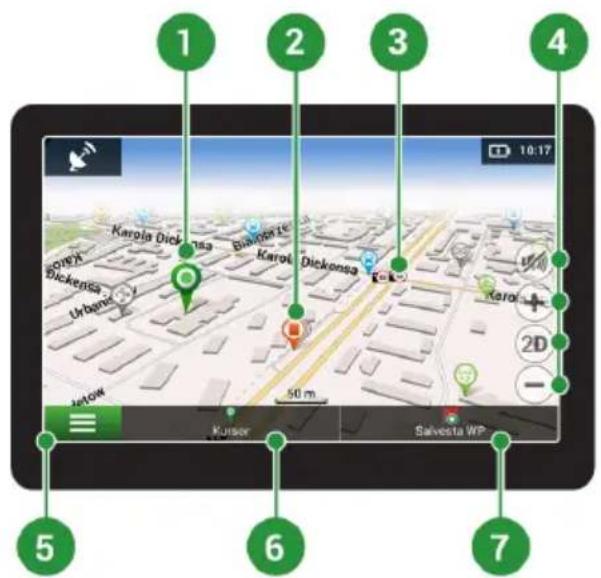

Kasutaja programmiliidesed

1	Punkt kaardil	Kerge puudutusega kaardil märgistate punkti, mille abil võite korraldada järgmisi tegevusi,,Kursor" ning „Salvesta WP".
2	Huvi punktid See on huvipunktide kuvamise näide (POI) programmis. Erinevad huvipunktid kuvatakse erinevate ikoonide poolt. Eksisteerib palju erinevaid ikoone konkreetse huvipunkti jaoks, näiteks nagu ostukeskus, müügikettide poed, bensiinijaamad jms.
3	SPEEDCAM See on näide, kuidas kaardil kuvatakse funktsioonidega ikoonid, mis teid hoiatavad kiiruskaamerate, radarite, ohtlike ristmike eest, aeglustite ning muude SPEEDCAM eest. Tegemist on spetsiaalsete kaartide punktidega, mille mötteks on mitmesuguste potentsiaalsete takistuste äramärkimine marsruudil.
4	Kaardi nupud	Need nupud on kaardi (2D/3D) kontrolltüübi juhtimise kuvamiseks, kaardi möötmete ja helitugevuse seadistamiseks.
5	Peamenüü Klöpsates käesoleval nupul, avaneb programmi peamenüü.
6	Kursor See nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.Klöpsates sellel nupul avaneb kuvaril pilt „Minu marsruut“, kus võite valitud punktiga teha mitmesuguseid operatsioone.
7	Salvestada WP	Käesolev nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.Klöpsates sellel nupul salvestate valitud punkti marsruudi punktina.

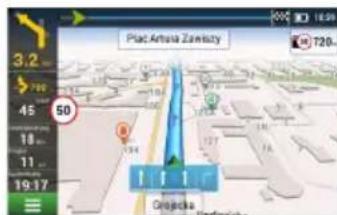

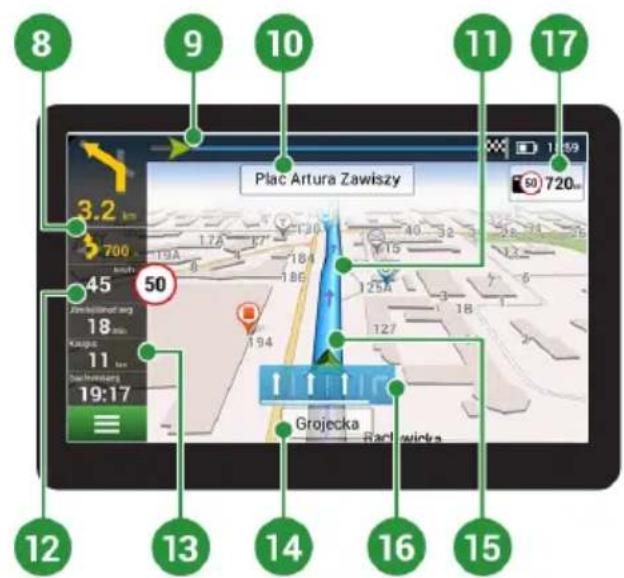

8	Järgmine manööver	Järgmiste kahe manöövri kauguse indikatsioon. Vajutades sümbolile avate dialoogi akna, kus võite teha mitmeid dkonfiguratsiooni seadistusi.
9	Toimumise indikaator	Indikaator näitab läbitud ning allesjäävat marsruudi osa.

10 Tähav peale manööverdamist	Tänava nimetus pärast manööverdamist. Teatud tingimustel kuvatakse pärast manöövrit tänava paneelil tänava nimetuse asemel järgmine söidurada.
11 Marsruut Trasa Aktiivne	marsruut.
12 Kiirus Tee kiirusepiirang	kuvatakse praeguse autokiiruse kõrval. Programm teatab juhile kiiruse kõrvalekaldumise korral - oranži värvipiirkond kindlaksmääratud kiiruse tasemele (vaikimisi 10 km/h), punane kiiruse ületamise väärtuse puhul. Seadistuste jaotises Häired on võimalik seadistada oranži märguande kiiruse tase kuni 30 km/h.
13	Teabepaneel
14	Praegune tänav
15 GPS kursor Näitab seadme värskendatud positsiooni, juhul kui GPS vastuvõtja on sisse lülitatud.
16 Manööverdamise näitaja	Kahe või enama söidurajaga teede läbimisel kuvab selle näidu andmed lubatud manöövri lähimast ristmikust või põördepunktist; Indikaatori all olev edenemisriba näitab kirjeldatud manööverdamiseks jäänud vahemaad.
17	Teede eeskirjad

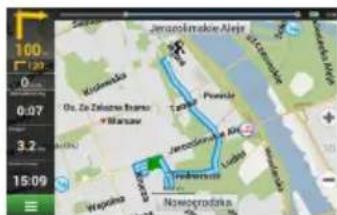

Marsruut kaardil valitud punktini

Võite lasta planeerida marsruudi kindlasse kaardil valitud punkti. Käesoleva seadme asendit kasutatakse algse marsruudi punktina. Vajutades kaardil märgistate kindla punkti, valige „Kursor“ [1] ning vajutage antud võimalusel „Navigeeri!” [2]. Kogu marsruut kuvatakse kaardil [3].

Pilt. 1 Pilt. 2 Pilt. 3

Marsruut konkreetse aadressini

Kui soovite leida marsruuti konkreetse tuntud aadressini, vajutage „Menüü“ [1] > „Otsi“ [2] > „Aadressi järgi“ ning seejärel vajutage nupul „Vali riik“ [3]. Sisestage riigi nimi [4]. Vajutades paremal ikooni ülaosas asuval kuvaril peidate klavatuuri. Valige riik [5]. Võimalustega „Vali linn“, „Vali tänav“ ning „Vali ehitus“ ning aktiveeruvad alati alles siis, kui täidate nende eelnevad alad [6]. Köikide sisestatud andmetega kuvatakse objekt ekraanil. [7]. Vajutage nimetusel „Navigeeril“. Programm planeerib automaatselt marsruudi käesolevast kohast kuni märgitud aadressini [8]. Nüüd võite söita sellel marsruudil [9].

Pilt. 1 Pilt. 2 Pilt. 3

Pilt. 4 Pilt. 5 Pilt. 6

Pilt. 7 Pilt. 8 Pilt. 9

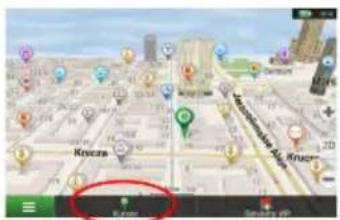

Kõikide marsruudi punktide käsitsi seadistus

Kui soovite planeerida marsruuti niimoodi, et alg ja eesmärgi punkti määrate käsitsi, märkige eelköige kaardil punkt, kust tahate alustada, ning vajutades nuppu „Kursor“ [1] minge üle kuvaril „Minu marsruut“. Vajutage kuvari teabepaneeli alumisel osal [2]. Kuvaril „Omadused“ [3] vajutage nupul „Seadistada start“. Programm kutsub teid üles lülitama GPS vastuvõtja välja. Punk on kaardil märgitud algpunktina. Seejärel valige kaardil sihtmärgi punkti: märkige punkt klõpsates kaardil, seejärel vajutage nupul „Kursor“ [4] ning löpuks kuvaril „Minu marsruut“ vajutage nupul „Navigeeri!” [5]. Programm koostab marsruudi [6].

Pilt. 1 Pilt. 2 Pilt. 3

Pilt. 4 Pilt. 5 Pilt. 6

Navitel Navigator uuenduste keskus

Navitel Navigator uuenduste keskuson vaba töölaud, mis aitab su GPS-i Navigaaroril. Tööriist on saadaval Windowsi arvutitele.

1. Et käivitada Navitel Navigator uuenduskeskust oma arvutis, vajutage laadi alla nuppu ja järgige ekraanile ilmuvaid juhiseid. Kui seadistus on löpetatud, käivitub Navitel Navigator uuenduskeskus sinu arvutis.
2. Ühendage oma navigeerimisseade arvutiga USB-kaabli abil.
3. Kui seade on korralikult ühendatud, tuvastab programm selle automaatselt.Kui programm ei käivitu, siis tuntakse teie navigeerimisseade ära kui eemaldatavat osa või USB massmälu [1].

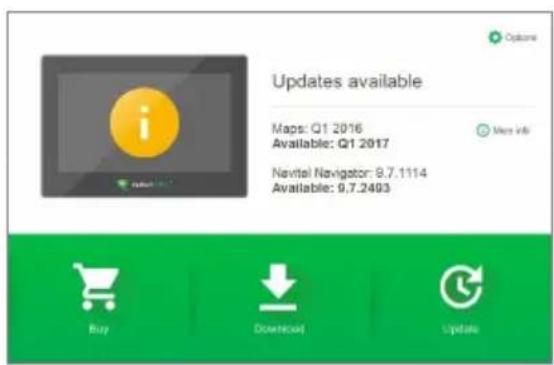

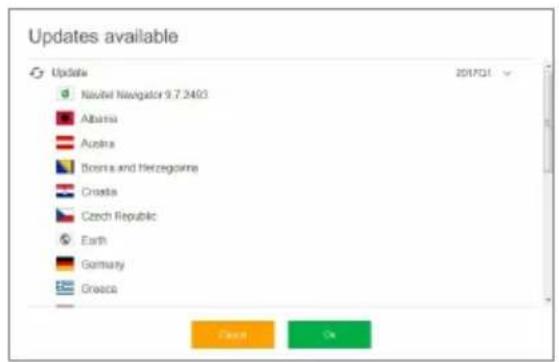

4. Tööriist kuvab saadaolevad kaardid ja tarkvara uuendused [2].

Pilt. 1 Pilt. 2

1. Uuenduste kohta lisateabe saamiseks klöpsake valikut Värskenda [3]. Värskenduste alla laadimiseks ja installimiseks klöpsake OK [4]. Soovituslik on tarkvara esmalt uuendada, kuna uusim kaadiprogramm jookseb tavaliselt uusima tarkvara versiooni alt köige paremini.

Pilt. 3 Pilt. 4

1. Allalaadimiseks saadaval olevate kaartide täieliku loendi vaatamiseks klöpsake valikul Laadi alla.

NAVITEL

NAVITEL E500 MAGNETIC

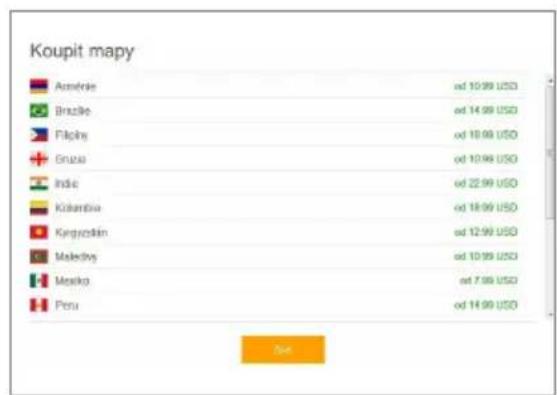

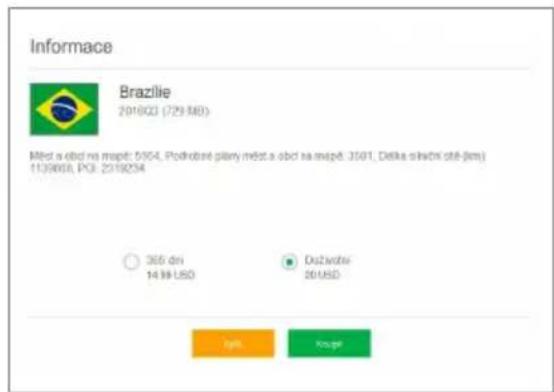

1. Klöpsake nupul Osta ja valige riigi kaart või kaardipakett, mida soovite osta [5]. Valige 1 kahest valikust- 1-aastane tellimus või piiramatu versioon [6]. Laadige alla ostetud kaarte.

Pilt. 5 Pilt. 6

1. Tarkvara ja kaardid on nüüd ajakohased. Ühendage oma navigatsiooniseade lahti.
