Produkta tips	GPS navigators
Zīmols	Navitel
Modelis	E500 Magnetic
Displejs	5" TFT, 800x480 pikseļi
Procesors	MStar MSB2531 800 MHz, Cortex-A7
RAM	128 MB DDR3
Iekšējā atmiņa	8 GB
Ārējā atmiņa	microSDHC līdz 32 GB
Operētājsistēma	WinCE / Linux
GPS mikroshēma	MSR2112 32PIN-QFN
GPS frekvence	1.575 GHz
GPS kanāli	66 (meklēšana) / 22 (izsekošana)
GPS jutība	-165 dBm
Atrašanās vietas precizitāte	10 m (2D RMS), 5 m ar WAAS
Akumulators	950 mAh uzlādējams Li-Pol
Skaļrunis	8 Ohm / 1.5 W
Audio ligzda	3.5 mm mini jack
Savienojamība	Mini-USB, microSD slots
Stiprinājuma veids	Magnētiskais vējstikla turētājs
Iepakojuma saturs	Auto turētājs, irbulis, auto lādētājs, USB kabelis, aizsargmaciņš, lietotāja rokasgrāmata, garantijas karte
Sertifikācija	CE (RED 2014/53/EU)

Bieži uzdotie jautājumi - E500 Magnetic Navitel

Kā atjaunināt kartes Navitel E500 Magnetic?

Izmantojiet Navitel Navigator Update Center savā datorā. Pievienojiet ierīci caur USB kā masveida atmiņas ierīci, palaidiet Update Center un izpildiet norādījumus, lai atjauninātu kartes un programmatūru. Atjaunināšanas laikā vecās kartes tiks dzēstas.

Kā darbojas magnētiskais stiprinājums?

Ierīce magnētiski piestiprinās pie komplektā iekļautā vējstikla turētāja. Pieslēdzoties tā automātiski ieslēdzas. Atvienojiet viegli, nenoņemot turētāju; ierīce izslēdzas pēc 15 sekundēm.

Kāds ir akumulatora darbības laiks?

Iebūvētais 950 mAh Li-Pol akumulators parasti nodrošina vairākas stundas navigācijas atkarībā no lietošanas. Lai sasniegtu vislabākos rezultātus, uzlādējiet ierīci, izmantojot auto lādētāju braukšanas laikā.

Vai varu izmantot microSD karti?

Jā, ierīce atbalsta microSDHC kartes līdz 32 GB papildu karšu glabāšanai vai multividei. Ievietojiet karti ierīces microSD slotā.

Kā tīrīt displeju?

Vienmēr vispirms izslēdziet ierīci. Izmantojiet mīkstu, bezplūksnu drānu, lai maigi noslaucītu ekrānu. Izvairieties no papīra salvetēm vai cietiem materiāliem, kas var saskrāpēt virsmu.

Kāpēc mans GPS neuztver signālu?

GPS signāls var būt vājš tuneļos, pie augstām ēkām vai blīvās vietās. Pārliecinieties, ka ierīcei ir skaidrs skats uz debesīm. Ja ilgi nav lietota, aukstā palaišana var aizņemt līdz 35 sekundēm. Izvairieties no elektromagnētiskajiem avotiem.

Vai varu lietot ierīci braukšanas laikā?

Nē, tas ir ārkārtīgi bīstami. Visus iestatījumus veiciet pirms braukšanas sākuma. Ja nepieciešams mainīt iestatījumus, apstājieties drošā vietā. Vienmēr dodiet priekšroku ceļu satiksmes drošībai.

Kāds ir garantijas periods?

Ierīcei ir standarta ražotāja garantija. Konkrētos noteikumus skatiet pievienotajā garantijas kartē. Nepareizas lietošanas vai modifikāciju radītie bojājumi netiek segti.

Kā atiestatīt ierīci?

Izmantojiet ierīcē esošo atiestatīšanas pogu. Nospiediet to ar irbuli vai saspraudi, lai restartētu sistēmu. Tas var novērst nereaģējošas programmatūras problēmas.

Vai ierīce ir saderīga ar Linux vai WinCE?

Jā, Navitel E500 Magnetic darbojas gan ar WinCE, gan Linux operētājsistēmām. Navitel Navigator lietotne darbojas šajās platformās bezsaistes navigācijai.

LIETOŠANAS INSTRUKCIJA E500 Magnetic Navitel

NAVITEL E500 MAGNETIC Personīgā navigācijas ierīce

Automašīnas turētājs (vējstikla)

Stilus

Automašinas lādētājs 12/24 V

Mini-USB—USB kabelis

Tekstila aizsargāšana

Lietotāja rokasgrāmata

Garantijas kartina

lerīces shēma

(Parādīts 1. lapā).

1. leslēgšanas/lzslēgšanas poga.

2. Akumulatora uzlādes indikators.

3. Displejs.

4. 3.5 mm mini jack austiņu savienotājs.

5. microSD slots.

6. Mini-USB ports.

7. Stilus.

8. Skalrunis.

9. Magnētiskā savienotājs.

10. Atiestatīšanas poga.

11. Mini-USB ports uzlādei.

Drošības informācija

1. Pirms brauciena uzsākšanas iestatiet visus nepieciešamos uzstādijumus.lerīces izmantošana un uzstādijumu mainišana braukšanas laikā ir ārkārtīgi bīstama.Ja Jums ir radusies nepieciešamība mainit navigācijas uzstādijumus vai ierīces parametrus, vispirms ieteicams automašinu novietot drošā vietā, atbilstoši celu satiksmes noteikumiem.
2. lepazīstieties ar plānoto maršrutu pirms došanās celjā.Ja Jūs esat palaiduši garām kādu no balss norādēm un, lai tiktu līdzi, ir nepieciešams paskatīties displejā, vispirms pārliecinieties vai situācija uz cela ir pietiekami droša šādai darbībai.
3. Pastāv iespēja, ka navigācijas dati un balss norādes nesakrit ar patiesajiem apstākliem uz ceļa vai ceļu satiksmes noteikumiem. letiecams vienmēr pievērst pastiprinātu uzmanību ceļa stāvoklim, ceļazīmēm un gājējiem.
4. Neizmantojiet navigācijas ierīci, kā rīku ātruma vai nobrauktās distances noteikšanai.
5. Satelīta signāla uztveršanas kvalitāte var būt atkarīga no tā, kur automašinā ir novietota ierīce.Signāla kvalitāte var pasliktināties tuneļos, starp daudzstāvu ēkām vai blīvi apbūvētā apvidū.Noteikti laika apstākļi, piemēram, spēcīga migla, arī var radīt negatīvu iespaidu uz signāla kvalitāti.

6. Pastāv iespēja, ka GPS signālu nav iespējams uztvert spēcīgu elektromagnētisko vilņu avotu tuvumā vai iekštelpās.

7. Ja neesat izmantojis ierīci ilgāku laika periodu, Jūsu atrašanās vietas noteikšana aizņems ievērojami ilgāku laiku kā ierasts, pat tad, ja tiek uztverts labs GPS signāls.

8. Pievērsiet pastiprinātu uzmanību vietai, kur esat ieplānojis uzstādīt ierīci.Neuzstādiet ierīci vietās, kur tā var traucēt drošības spilvenu darbībai vai aizsegt skatu uz celu.
9. Piestiprinot turētāju pie automašīnas vējstikla, pārliecinieties par to, ka tā virsma ir tīra. Šī virsma ir jāattīra no putekļiem un citiem netīrumiem. Zem vakuuma stiprinājuma nedrīkst rasties burbuļi, jo tie var negatīvi ietekmēt stiprinājuma noturību. Lietotājs uzņemas pilnu atbildību par jebkādiem bojājumiem, kas radušies ierīcei vai jebkuriem citiem automašīnā esošiem objektiem turētāja atlipšanas dēļ, un tos nesedz garantijas sertifikāts.
10. Izvairieties no ilgstošas ierīces pakļaušanas tiešai saulesgaismai un augstai temperatūrai.Akumulatora pārkaršana var izraisīt eksploziju.
11. Izvairieties no ierīces pakļaušanas mitrumam un ātrām temperatūras maiņām, jo šādā veidā ierīce var rasties kondensāts un tā var tikt bojāta.Ja ierīce ir bijusi pakļauta mitrumam, neslēdziet to iekšā, līdz tā nav, pilnībā izžuvusi.

12. Pašrocīga ierīces pārveidošana un korpusa atvēršana ir aizliegta, jo tādā veidā var tikt traucēta ierīces darbība un noteiktos gadijumos tā var tikt bojāta. Jebkādas izmainas ierīce Jauts veikt vienīgi pienācīgi kvalificētiem speciālistiem.

13. Ierīces barošanas avots ir iebūvētais litija polimēru akumulators, kas nepareizas izmantošanas rezultātā var eksplodēt vai izdalīt toksiskas vielas.Izvairieties no ierīces pakļaušanas fiziskiem triecieniem un neizmantojiet to eksplozīvu šķidrumu vai gāzu tuvumā.

14. Nodrošiniet normālus ventilācijas apstāklus jaudas adapteram lādēšanas laikā, ṣemot vērā, ka šajā procesā tiek radīts liels siltuma daudzums.Neaizsedziet adapteru ar papīru vai citiem priekšmetiem, kas varētu pasliktināt ventilāciju.
15. Nepielietojiet pārmērīgi lielu spēku, tīrot displeju un citas ierīces daļas.Neizmantojiet papīra salvetes vai citus cietus materiālus, kas tīrīšanas laikā ierīci var saskrāpēt.Izmantojiet vienīgi mīkstu drānu.
16. Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relatīvais mitrums: no 5 % līdz 90 % bez kondensācijas (25 °C).

lerīces izmantošana au- tomašinā

Vējstikla turētājs un akumulatora lādētājs tiek piegādāti kā dāja no produkta komplektācijas.

Vējstikla turētājs

UZMANĪBU! Rūpīgi izvēlieties vietu, kur piestiprināt turētāju. Piestipriniet turētāju pie vējstikla tā, lai tas neierobežotu šofera redzamību.Ja vējstiklā ir iebūvēta apsildes sistēma vai aizsardzība pret UV stariem, signāla uztveršanas kvalitāte var būt zemāka, nekā ierasts.

Vējstikla turētāja uzstādīšana

Vispirms noņemiet aizsargapvalku no vakuuma stiprinājuma. Pēc tam izvēlieties piemērotu vietu, kur piestiprināt turētāju. Pārliecinieties, lai virsma būtu attīrīta no putekļiem, netīrumiem un mitruma, un pēc tam piestipriniet turētāju pie vējstikla. Normālas darbības apstākļos vakuuma turētājs ierīci tur stingri. Pieslēdziet barošanas kabeli pie sistēmas turētāja. Savienojiet navigācijas sistēmu ar turētāju. Drošu iekārtas fiksāciju nodrošina magnētiskie kontakti. Pēc navigācijas sistēmas savienošanas ar turētāju, tā uzsāk darboties automātiski. Nepieciešamības gadījumā iekārtu var viegli atvienot no turētāja, atstājot to uz automašīnas vējstikla. Pēc iekārtas atvienošanas, tā pārstāj darboties pēc 15 sekundēm.

lerīces uzturēšana

Pienāciga ierīces uzturēšana nodrošina ilgstošu un pareizu tās darbību

• Neuzglabājiet ierīci augstā mitrumā vai lielā karstumā;
• Izvairieties no ierīces pakļaušanas tiešai saulesgaismai un UV stariem;
• Nenovietojiet un nesviediet priekšmetus uz ierīces virsmas;
• Nepaklaujiet ierici fiziskiem triecieniem, piemēram, sitieniem un kritieniem;
• Izvairieties no ierīces pakļaušanas mitrumam un ātrām temperatūras maiņām, jo šādā veidā ierīcē var rasties kondensāts un tā var tikt bojāta. Ja ierīce ir bijusi pakļauta mitrumam, neslēdziet to iekšā, līdz tā nav, pilnībā izžuvusi;
• lerīces displejs ir ľoti viegli saskrāpējams.Nepieļaujiet displeja nonākšanu saskarē ar asiem priekšmetiem.Jūs variet izmantot aizsargplēvi, lai pasargātu displeju no skrāpējumiem;
• lerīcei darbojoties, nekad netīriet tās ekrānu.Tīrot ierīci, izmantojiet vienīgi mīkstu drānu;
• Neizmantojiet papīra salvetes vai dvieļu loksnes, lai tiritu displeju;
• Nemēginiet pašrocīgi izjaukt, labot vai pārveidot ierīci, jo šādas darbības var būt bīstamas cilvēka veselībai un var tikt bojāta ierīces darbība. Šādas rīcības rezultātā ari tiek atcelta garantija.

Droša braukšana

• Lai nodrošinātu drošu ierīces funkciju izmantošanu, lūdzu, atceraties ievērot celu satiksmes noteikumus.Kā arī, vadot automašinu, vadieties pēc sava veselā saprāta, ṣemot vērā, ka tas ir paaugstināta riska avots.
• Šie noteikumi galvenokārt kalpo, lai pasargātu trešās personas no riska gūt traumas vai zaudēt dzīvību, pasargātu to īpašumu un mājdzīvniekus, kā arī apkārtējo vidi.
• Apturot automašinu, vienmēr izmantojiet rokas bremzes. Uzturiet rokas bremzes labā darba kārtībā, lai tās nepieļautu nekādu automašinas kustību.
• Vienmēr novietojiet savu automašinu brīvā un labi ventilētā vietā;
• Uzturiet relatīvi zemu skaņas līmeni automašinā, lai Jūs varētu ari dzirdēt visu, kas notiek ārpus tā;
• Neveiciet nekādas darbības ar ierīci, kas varētu novērst Jūsu uzmanību no automašīnas vadišanas.

NAVITEL s.r.o. ar šo paziņo, ka NAVITEL E500 MAGNETIC ir saderīgs ar Direktīvu RED 2014/53/EU.

Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē:

www.navitel.cz/lv/declaration_of_conformity/e500m

Tehniskā specifikācija

Sistēmas specifikācija
Procesors Mstar MSB2531 800 MHz,Cortex-A7
RAM 128 MB, DDR3
Ārējais slots microSDHC līdz 32 GB
Iekšējā atmiņa 8 GB
Operētājsistēma WinCE / Linux
Galvenie parametri
Displejs 5" TFT, 800×480
Skalrunis 8 ohm / 1.5 W
Baterija 950 mAh,	atkārtoti uzlādējama baterija
GPS parametri
GPS MSR2112 32PIN-QFN
Frekvence 1.575 GHz
Kanālu skaits 66 kanāli (pozicionēšana) /22 kanāli (sekošana)
C/A KODS 1,023 MHzčipa ātrums

Jutība	-165 dBm
Atrašanās vietas precizitāte	10 m, 2D RMS; 5 m 2D RMS, WAAS
Ātrums	0.1 m/s
Atjauninājuma frekvence	1 Hz
Atjaunošanas laiks	0.1 s
„Karstā”palaišana	2 sek (patstāvīgi)
„Siltā” palaišana	32 sek (patstāvīgi)
„Aukstā” palaišana	35 sek (patstāvīgi)
Maksimālais augstums	18,000 m
Maksimālais ātrums	515 m/s
Antena	lekšējā keramiskā antena; 18,4 mm × 18,4 mm × 2 mm
NMEA	NMEA 0183 standarta v3.01
Bodu ātrums 115200 bps
Ports	COM1

Piezime. Ražotājs ir tiesīgs mainīt ierīces funkcijas un tās ārējo izskatu bez iepriekšēja brīdinājuma.

levads

Navitel Navigator ir universāla bezsaistes navigācijas programma, kas tiek izmantota efektīvai maršrutu meklēšanai un plānošanai. Programmas galvenie uzdevumi sevi ietver esošās atrašanās vietas noteikšanu un attēlošanu kartē, automatātisku un manuālu maršrutu punktu iestatīšanu, objektu meklēšanu, kalkulāciju veikšanu, brauciena datu attēlošanu un citu funkciju nodrošināšanu.

Programmas interfeiss

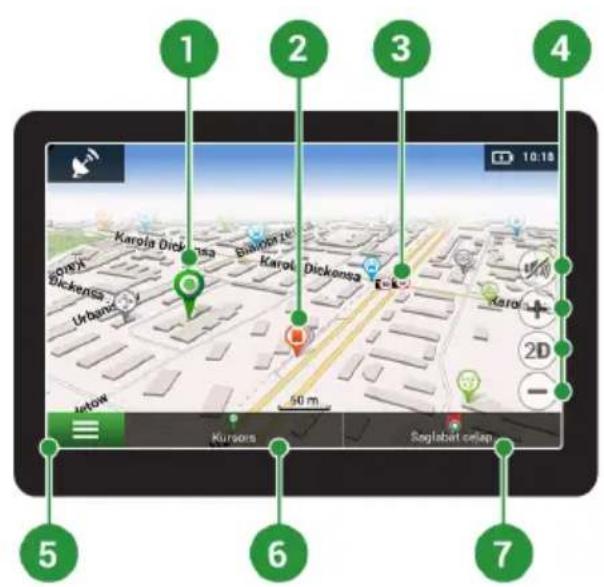

1	Pieskaroties kartei	Pieskaroties kartei, tiek parādītas turpmākās iespējamās darbības,,Kursors"un„Saglabāt Starppunktu".
2 POI (interešu punkti)		Šis ir piemērs tam, kā interešu punkti (POI) tiek attēloti programmā.Dažādām POI kategorijām ir atškirīgas ikonas.Noteiktiem POI, piemēram, iepirkumu centriem, zīmolu veikaliem, degvielas uzpildes stacijām utt. var būt daudz un dažādas ikonas.
3	FOTORADARS	Šis ir piemērs tam, kā FOTORADARA funkcijas ikonas tiek attēlotas kartē.Fotoradarssniedz īpašas norādes kartē, kas paredzētas, lai brīdinātu par fotoradariem, radariem, bīstamiem krustojumiem, guļošajiem policistiem un citiem iespējamiem šķēršļiem uz ceļa.
4 Kartes pogas Šīs ir pogas, ar ko kontrolēt kartes skata veidu (2D/3D), kartes mērogu un skaļuma uzstādījumus.
5 Galvenā izvēlne Nospiežot šo pogu tiks atvērta programmas galvenā izvēlne.
6	Kursors	Šī poga tiek iespējota vienīgi tad, kad kartē ir izvēlēts kāds punkts.Nospiežot šo pogu, tiek atvērts logs „Mans maršruts", kur Jūs variet veikt dažādas darbības ar izvēlēto punktu.
7 Saglabāt starppunktu		Šī poga tiek iespējota vienīgi tad, kad kartē ir izvēlēts kāds punkts. Nospiežot šo pogu, izvēlētais punkts tiek saglabāts kā maršruta starppunkts.

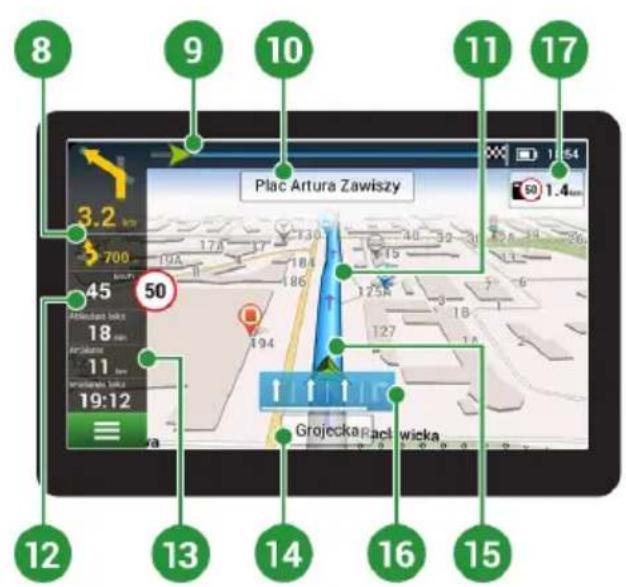

8 Sekojošais manevrs		Attāluma norādes līdz 2 nākamajiem manevriem.Nospiežot šo simbolu, tiek atvērts dialoglodziņš ar vairākiem konfigurācijas uzstādījumiem.
9 Progresa josla Šī josla norāda paveikto un atlikušo maršruta daļu.

10	Iela pēc manevra	Ielas nosaukums, kas sekos pēc manevra.Lūdzu, ŋemiet vērā, ka noteiktos apstākļos ielas nosaukuma vietā pēc manevra var tikt attēlota sekojošā satiksmes josla.
11	Maršruts Aktīvais maršruts.
12	Ātrums	Ceļa ātruma ierobežojums tiek rādīts blakus pašreizējam automašīnas ātrumam. Programma paziņos vadītājam par jebkādām ātruma novirzēm - oranžā krāsu bloķēšana noteiktā ātruma pārsniegšanas līmenī (pēc noklusējuma 10 km/h), sarkanā - ātruma pārsniegšanai. Iestatījumu sadalā Brīdinājumi ir iespējams iestatīt ātruma līmeni apelsīna ziņojumam līdz 30 km/h.
13	Informācijas panelis	ēc noklusējuma tas attēlo vairāku rādītājus, kas sniedz informāciju par atlikušo brauciena ilgumu, attālumu līdz galapunktam un aptuveno ierašanās laiku.Šos rādītājus iespējams izmainīt programmas iestatījumos.
14	Esošā iela	Esošās ielas nosaukums (funkcija ir iespējota vienīgi tad, ja ir izveidots savienojums ar satelītu). Ja kartē nav informācijas par esošās ielas nosaukumu, tā vietā tiek attēlots kustības virziens (ziemeļi, dienvidi, rietumi un austrumi).
15	GPS kursors Norāda šībrīža ierīces atrašanās vietu, kad ir ieslēgts GPS uztvērējs.
16	Manevra indikators	Ceļojot pa diviem vai vairākiem joslām, šis rādītājs parāda atļauto manevru tuvākajā krustojumā vai pagrieziena punktā; progresa josla zem indikatora parāda attālumu līdz aprakstītajam manevram.
17	Ceļu noteikumi	Displeja programmas labajā pusē ir norādīts attālums, kas palicis tuvākajos braukšanas noteikumos. Pieejot, programma parāda atpakalskaitīšanu tuvākajai kamerai, ceļa zīmei vai marķējumam.

Maršruts uz kartē izvēlētu punktu

Jüs variet ieplänot maršrutu uz noteiktu, kartë izvëlëtu punktu.lerīces ši brîža atrašanās vieta klüst par maršruta sākumpunktu. Nospiediet vēlamo galapunktu uz kartes, izvēlieties „Kursors” [1] un spiediet „Aiziet!”.[2] Kopëjais maršruts tiks attēlots kartë [3].

Lai aprēkinātu maršrutu uz punktu, kas ir konkrēta adrese, izvēlieties „Izvēlne” [1] > „Meklēt” [2] > „Pēc adresses”, un tad nospiediet „Izvēlèties valsti” [3]. Ierakstiet valsts nosaukumu [4]. Nospiediet ikonu augšējā labējā ekrāna stūrī, lai paslēptu klaviatūru.Izvēlieties valsti [5]. „Izvēties pilsētu”, „Izvēlèties adresi” un „Izvēlèties ēku” opcijas kļūst pieejamas tikai pēc iepriekšējo laucinų aizpildīšanas [6]. Kad ievadīta visa nepieciešamā informācija, objekts tiek attēlots ekrānā [7]. Spiediet „Aiziet!”. Programma automātiski izplānos maršrutu no Jūsu šī brīža atrašanās vietas līdz izvēlētajai adresei [8]. Tagad variet sekot maršrutam [9].

Visu maršruta punktu manuāla uzstādīšana

Lai uzstādītu maršrutu ar manuāli izvēlētu sākumpunktu un galapunktu, nospiediet kartē vietu, kurā vēlaties sākt savu maršrutu, pēc tam izvēloties „Kursors” [1], lai nokļūtu logā „Mans maršruts”.Atveriet loga apakšpusē esošo informācijas paneli [2].Šis punkts tiks atzīmēts kartē kā sākumpunkts.Izvēlieties nepieciešamo galapunktu.Nospiediet uz attiecīgā punkta kartē, lai to iezīmētu, izvēlieties „Kursors” [4] un tad „Mans maršruts” logā spiediet „Aiziet!” [5]. Programma sāks maršruta plānošanu [6].

«Navitel Navigator Update Center» – tā ir bezmaksas programma personālajam datoram, kura palīdzēs Jums atjaunot savu auto navigatoru. Programma tiek uzstādīta uz datoriem ar «OC Windows».

1. Lai uzstādītu (instalētu) programmu «Navitel Navigator Update Center» uz personālā datora, nospiediet pogu «Lejuplādēt» un sekojiet instrukcijām uz ekrāna. Pēc instalācijas pabeigšanas palaidiet programmu «Navitel Navigator Update Center» uz sava datora.
2. Pievienojiet auto navigatoru pie personālā datora ar USB vadu.
3. Ja ierīce ir pieslēgta pareizi, programma to atpazīs automātiski. Gadījumā, ja programma nav palaista, dators atpazīs ierīci kā ārējo cieto disku vai USB datu krātuvi [1].

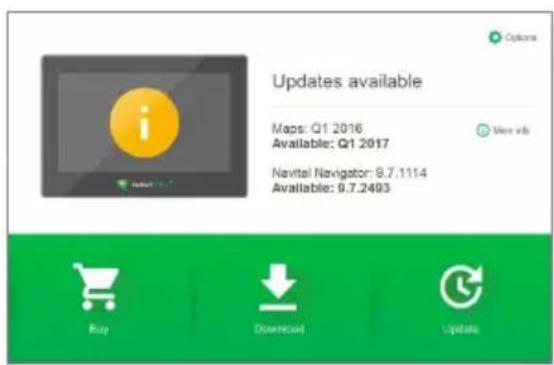

4. «Navitel Navigator Update Center» ataino uz ekrāna pieejamos karšu un programmatūras nodrošinājuma atjauninājumus [2].

att. 1

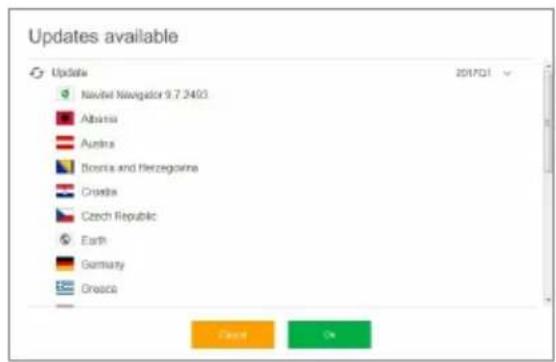

1. Nospiediet pogu «Atjaunināšana», lai ieraudzītu detalizētu sarakstu ar pieejamajiem atjauninājumiem [3]. Nospiediet pogu «OK», lai lejuplādētu un uzstādītu atjauninājumus [4]. Ir ieteicams vispirms veikt programmatūras nodrošinājuma atjaunināšanu, jo jaunās relīzes kartes ir optimizētas darbam ar programmatūras nodrošinājuma jauno versiju.

att. 3 att. 4

1. Nospiediet pogu «Lejuplādēt», lai redzētu pilnu sarakstu ar kartēm, kuras ir pieejamas lejuplādēšanai. Izvēlieties nepieciešamās kartes un nospiediet pogu «OK».

NAVITEL

NAVITEL E500 MAGNETIC

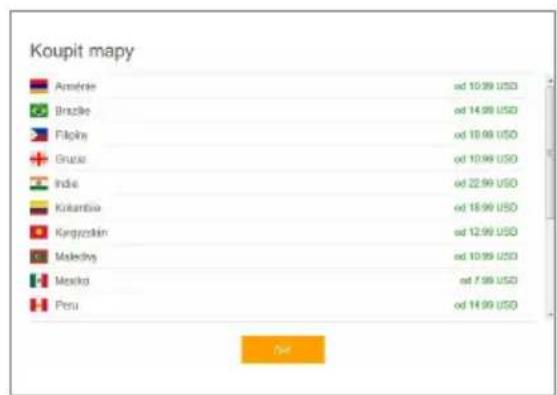

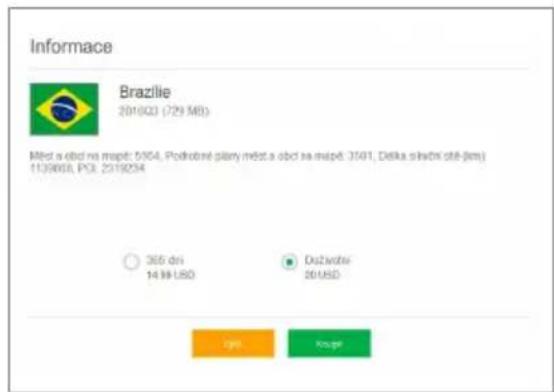

1. Nospiediet pogu «Pirkt» un izvēlieties valsts karti karšu paketi, kuras Jūs vēlaties iegādāties [5]. Jūs varat iegādāties beztermina licences atslēgu vai arī noformēt abonēšanas pierakstu uz navigācijas karti ar darbības terminu uz vienu gadu [6]. Lejuplādējiet kartes, kuras Jūs esat iegādājušies.

att. 5 att. 6

1. Programmatūras nodrošinājums un kartes ir atjauninātas. Atvienojiet auto navigatoru no personālā datora.
