E500 Magnetic - GPS Navitel - Bezpłatna instrukcja obsługi

Typ produktu	Nawigacja GPS
Marka	Navitel
Model	E500 Magnetic
Wyświetlacz	5" TFT, 800x480 pikseli
Procesor	MStar MSB2531 800 MHz, Cortex-A7
RAM	128 MB DDR3
Pamięć wewnętrzna	8 GB
Pamięć zewnętrzna	microSDHC do 32 GB
System operacyjny	WinCE / Linux
Układ GPS	MSR2112 32PIN-QFN
Częstotliwość GPS	1.575 GHz
Kanały GPS	66 (wyszukiwanie) / 22 (śledzenie)
Czułość GPS	-165 dBm
Dokładność lokalizacji	10 m (2D RMS), 5 m z WAAS
Bateria	950 mAh akumulator Li-Pol
Głośnik	8 Ohm / 1.5 W
Gniazdo audio	3.5 mm mini jack
Łączność	Mini-USB, gniazdo microSD
Typ mocowania	Magnetyczny uchwyt na szybę
Zawartość opakowania	Uchwyt samochodowy, rysik, ładowarka samochodowa, kabel USB, etui ochronne, instrukcja obsługi, karta gwarancyjna
Certyfikaty	CE (RED 2014/53/EU)

Często zadawane pytania - E500 Magnetic Navitel

Jak zaktualizować mapy w Navitel E500 Magnetic?

Skorzystaj z Centrum aktualizacji Navitel Navigator na swoim komputerze. Podłącz urządzenie przez USB jako pamięć masową, uruchom Centrum aktualizacji i postępuj zgodnie z instrukcjami, aby zaktualizować mapy i oprogramowanie. Stare mapy zostaną usunięte podczas aktualizacji.

Jak działa magnetyczne mocowanie?

Urządzenie mocuje się magnetycznie do dołączonego uchwytu na szybę. Po podłączeniu automatycznie się włącza. Łatwo odłącz bez zdejmowania uchwytu; urządzenie wyłącza się po 15 sekundach.

Jaka jest żywotność baterii?

Wbudowany akumulator Li-Pol 950 mAh zapewnia zazwyczaj kilka godzin nawigacji w zależności od użytkowania. Aby uzyskać najlepsze wyniki, ładuj urządzenie za pomocą ładowarki samochodowej podczas jazdy.

Czy mogę użyć karty microSD?

Tak, urządzenie obsługuje karty microSDHC do 32 GB do przechowywania dodatkowych map lub multimediów. Włóż kartę do gniazda microSD w urządzeniu.

Jak czyścić wyświetlacz?

Zawsze najpierw wyłącz urządzenie. Użyj miękkiej, niestrzępiącej się szmatki do delikatnego przetarcia ekranu. Unikaj serwetek papierowych lub twardych materiałów, które mogą porysować powierzchnię.

Dlaczego mój GPS nie odbiera sygnału?

Sygnał GPS może być słaby w tunelach, w pobliżu wysokich budynków lub w gęsto zabudowanych obszarach. Upewnij się, że urządzenie ma czysty widok na niebo. Jeśli nie było używane przez długi czas, zimny start może zająć do 35 sekund. Unikaj źródeł elektromagnetycznych.

Czy mogę używać urządzenia podczas jazdy?

Nie, jest to bardzo niebezpieczne. Dostosuj wszystkie ustawienia przed rozpoczęciem jazdy. Jeśli musisz zmienić ustawienia, zatrzymaj się w bezpiecznym miejscu. Zawsze priorytetem jest bezpieczeństwo na drodze.

Jaki jest okres gwarancji?

Urządzenie objęte jest standardową gwarancją producenta. Sprawdź dołączoną kartę gwarancyjną pod kątem szczegółowych warunków. Uszkodzenia wynikające z niewłaściwego użytkowania lub modyfikacji nie są objęte gwarancją.

Jak zresetować urządzenie?

Użyj przycisku resetowania znajdującego się na urządzeniu. Naciśnij go rysikiem lub spinaczem, aby uruchomić system ponownie. Może to rozwiązać problemy z oprogramowaniem, które nie reaguje.

Czy urządzenie jest kompatybilne z Linux lub WinCE?

Tak, Navitel E500 Magnetic działa na obu systemach operacyjnych WinCE i Linux. Aplikacja Navitel Navigator działa na tych platformach do nawigacji offline.

INSTRUKCJA OBSŁUGI E500 Magnetic Navitel

1. sz. ábr

Osobiste urządzenie nawigacyjne NAVITEL E500 MAGNETIC

Uchwyt samochodowy

Rysik

Ładowarka samochodowa 12/24 V

Kabel mini-USB—USB

Pokrowiec

Podręcznik użytkownika

Karta gwarancyjna

Wygląd Zewnętrzny

(pokazane na stronie 1).

1. Przycisk On/Off.

2. Wskaźnik naładowania baterii.

3. Wyświetlacz.

4. Port audio mini jack 3.5 mm.

5. Slot microSD.

6. Port mini-USB.

7. Rysik.

8. Głośnik.

9. Uchwyt magnetyczny.

10. Przycisk restart.

11. Port mini-USB do ładowania.

Informacje dotyczące bezpieczeństwa

1. Dostosować wszystkie ustawienia wymagane przed rozpoczęciem jazdy. Bardzo niebezpieczne jest sterowanie urządzenia i konfigurowanie podczas jazdy. Jeśli chcesz zmienić ustawienia nawigacji lub parametrów urządzenia, należy zaparkować samochód w bezpiecznym miejscu, zgodnie z przepisami ruchu drogowego.
2. Zapoznaj się z planowaną trasą zanim ruszysz. Jeśli zdarzy ci się przegapić podpowiedzi głosowe I będziesz musiał/a spojrzeć na wyświetlacz, upewnij się, że sytuacja na drodze jest na tyle bezpieczna, aby wykonać dany manewr.
3. Możliwe jest, że dane nawigacyjne i komunikaty głosowe nie są dopasowane do prawdziwego stanu dróg lub przepisów ruchu drogowego. Zawsze należy zwracać szczególną uwagę na stan dróg, znaków drogowych i pieszych.
4. Nie należy korzystać z Nawigacji jako narzędzia do precyzyjnego pomiaru prędkości i odległości.

5. Jakość odbioru sygnału satelitarnego może zmieniać się w zależności od położenia urządzenia w pojeździe. Jakość sygnału może się pogorszyć, wewnątrz tunelu, w pobliżu budynków wielopiętrowych, albo w gęstej zabudowie. Niektóre warunki pogodowe, takie jak ciężka mjła, mogą spowodować negatywny wpływ na jakość odbioru sygnału.

6. Możliwe jest, że sygnału GPS nie można odbierać blisko miejsca, gdzie znajduje się źródło elektromagnetyczne lub wewnątrz budynków.

7. Jeśli nie korzystałeś z urządzenia przez dłuższy czas, to znalezienie aktualnej pozycji może zająć dłuższy okres czasu.
8. Zwróć szczególną uwagę na miejsca, w którym zamierzasz zainstalować urządzenie. Nie należy instalować urządzenia w miejscach, w których może to zakłócać działania poduszki powietrznej lub jest ograniczone pole widoczności.
9. Podczas mocowania uchwytu do przedniej szyby samochodu, zwrócić uwagę na czystość powierzchni. Powierzchnia powinna być wolna od kurzu, brudu i innych zanieczyszczeń, nie powinno być też żadnych bąbelków powietrza pod przyssawki, ponieważ może to mieć wpływ na wytrzymałość mocowania. Za wszelkie uszkodzenia urządzenia i innych przedmiotów wewnątrz pojazdu spowodowane oderwaniem uchwytu, ponosi odpowiedzialność użytkownik, I nie są one objęte gwarancją.
10. Nie narażaj urządzenia na długotrwałee działanie światła słonecznego oraz wysokiej temperatury. Przegrzanie baterii może spowodować wybuch.

11. Nie wystawiać urządzenia na działanie wilgoci oraz szybkie zmiany temperatury ponieważ takie warunki pogodowe mogą spowodować uszkodzenia. Jeżeli urządzenie zostało narażone na działanie wilgoci, nie należy go włączać dopóki nie zostanie całkowicie wysuszone.

12. Własna interwencja, modyfikacja oraz otwarcie obudowy są zabronione, ponieważ może to doprowadzić do nieprawidłowego działania urządzenia, a w skrajnych przypadkach może spowodować ich uszkodzenie. Wszelkie zmiany związane z urządzeniem muszą być przeprowadzone przez wykwalifikowany personel.

13. Urządzenie jest zasilane z wbudowanego akumulatora Li-Pol, która może eksplodować lub uwalniać substancje toksyczne, jeśli jest wykorzystane w niewłaściwy sposób. Nie należy narażać urządzenia na uderzenia fizyczne, ani używać go w pobliżu cieczy lub gazów wybuchowych.
14. Zapewnij prawidłowe warunki wentylacyjne dla zasilacza podczas ładowania, ponieważ wytwarza on duża ilość ciepła w trakcie ładowania. Nie przykrywaj zasilacza papierem lub innymi obiektami, które mogą pogorszyć wentylację.
15. Nie stosować zbyt dużej siły podczas czyszczenia wyświetlacja i innych części urządzenia. Nie należy używać papieru, serwetki oraz żadnych twardych materiałów, które mogą porysować urządzenie w trakcie czyszczenia. Należy używać wyłącznie miękkiej chusteczki.
16. Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).

Używanie urządzenia w pojeździe

Uchwyt na szybę oraz ładowarka samochodowa są dołączone do zestawu.

Uchwyt na szybę

UWAGA! Uważnie należy wybrać miejsce, aby zamocować uchwyt. Nie należy mocować uchwytu w sposób ograniczający linię wzroku kierowcy. Jeśli szyba samochodu zawiera wbudowany system ogrzewania lub ochrony przed promieniowaniem UV, jakość odbioru sygnału może być niższa niż zwykle.

Ustawienie uchwytu na szybę

Najpierw należy usunąć warstwę ochronną z przyssawki. Następnie należy wybrać odpowiednie miejsce do przymocowania uchwytu. Upewnij się, że powierzchnia jest wolna od kurzu, brudu i wilgoci, a następnie zamocuj przyssawkę na przedniej szybie. Podłącz kabel ładowarki do uchwytu. Następnie do uchwytu podłącz urządzenie. Stabilność mocowania zapewnią czujniki magnetyczne (kontraktrony).

Po połączeniu, urządzenie uruchomi się automatycznie. Może ono być w łatwy sposób odłączone, bez potrzeby demontażu uchwytu. Po odłączeniu urządzenia automatycznie wyłączy się ono po upływie 15 sekund.

Utrzymanie urządzenia

Właściwe utrzymanie urządzenia zapewnia jego długą i niezawodną pracę.

- Nie przechowuj urządzenia w wysokiej wilgotności i wysokiej temperaturze;

- Zabezpiecz urządzenie przed działaniem słońca i promieni UV.

- Nie należy wkładać niczego do urządzenia;

- Nie należy narażać urządzenia na uderzenia i upadki;

- Nie wystawiać urządzenia na działanie wilgoci oraz szybkie zmiany temperatury ponieważ takie warunki pogodowe mogą spowodować uszkodzenia. Jeżeli urządzenie zostało narażone na działanie wilgoci, nie należy go włączać dopóki nie zostanie całkowicie wysuszone;

- Wyświetlacz urządzenia jest bardzo narażony na zarysowania. Unikaj dotykania ekranu ostrymi przedmiotami. Możesz użyć folii ochronnej, aby zapobiec zarysowań wyświetlacza;

- Nie wolno czyścić ekranu, gdy urządzenie jest włączone. Podczas czyszczenia należy używać wyłącznie miękkiej ściereczki;

- Nie należy używać papieru lub chusteczki do czyszczenia ekranu;

- Nie próbuj demontować, naprawiać lub modyfikować urządzenia na własną rękę, ponieważ może to doprowadzić do urazów zdrowotnych, jak również prowadzić do nieprawidłowego działania urządzenia. Spowoduje to wygaśnięcie gwarancji.

Bezpieczeństwo w trakcie jazdy

• W celu zapewnienia bezpiecznego korzystania z funkcji urządzenia, należy pamiętać, aby przestrzegać przepisów ruchu drogowego. Ponadto, należy przestrzegać zasad zdrowego rozsądku podczas prowadzenia pojazdu;
• Po pierwsze, zasady te są określane przez ryzyko szkody dla życia lub zdrowia osób trzecich, niszcząc ich dobytek, pozbawiając życia zwierzęta, oraz powodując szkody dla środowiska;
• W zatrzymanym pojeździe, należy zawsze używać hamulca ręcznego. Dobrze utrzymany hamulec ręczny pozwoli zapobiec jakiemukolwiek poruszaniu się pojazdu;
• Należy zawsze parkować pojazd w otwartym i dobrze wentylowanym pomieszczeniu;
• Utrzymuj poziom dźwięku w pojeździe, tak, żeby usłyszeć wszystko co dzieje się na zewnątrz pojazdu;
• Nie wolno przeprowadzać żadnych operacji na urządzeniu, które mogłyby przeszkodzić w prowadzeniu pojazdu.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL E500 MAGNETIC jest zgodne z Europejską dyrektywą RED 2014/53/EU.

Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym:

www.navitel.cz/pl/declaration_of_conformity/e500m

NAVITEL

Charakterystyka

Specyfikacja
Procesor MStar MSB2531 800 MHz,Cortex-A7
RAM 128 MB, DDR3
Wejscie na kartę microSDHC, do 32 GB
Pamięć wewnętrzna 8 GB
System operacyjny WinCE / Linux
Podstawowe parametry
Wyświetlacz 5" TFT, 800×480
Głośnik 8 Ohm / 1,5 W
Rodzaj baterii 950 mAh, ponownego naładowania
Parametry GPS
GPS MSR2112 32PIN-QFN
Częstotliwość 1,575 GHz
Ilość kanałów 66 kanałów (pozycjonowanie)/22 kanały (śledzenie)
Kod C/A 1,023 MHz

Wrażliwość -165 dBm
Dokładność lokalizacji 10 m	2D RMS; 5 m 2D RMS, WAAS
Oszacowanie 0,1 m/s
Częstotliwość aktualizacji	1 Hz
Przedłużenie czasu 0,1 s
Gorący start	2 s (Autonomiczny)
Ciepły Start	32 s (Autonomiczny)
Zimny Start	35 s (Autonomiczny)
Maksymalna wysokość na poziomem morza	18 000 m
Szybkość maksymalna	515 m/s
Antena	wewnętrzna antena ceramiczna; 18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 standard v3.01 i wstecz
Szybkość transmisji	115 200 bps
Port COM1

Uwaga: Charakterystyka urządzenia i jego wygląd zewnętrzny może być modyfikowana przez producenta, bez wstępnego powiadomienia.

Wstep

Do głównych cech programu należą wykrywanie i wyświetlanie aktualnej lokalizacji na mapie, automatyczne i manualne ustawienie punktów na trasie, planowanie trasy, wyszukiwanie obiektów, obliczanie i wyświetlanie informacji o podróży, i szereg innych funkcji.

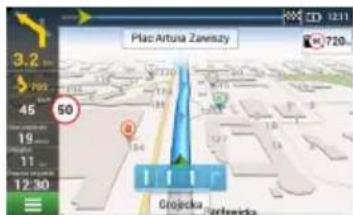

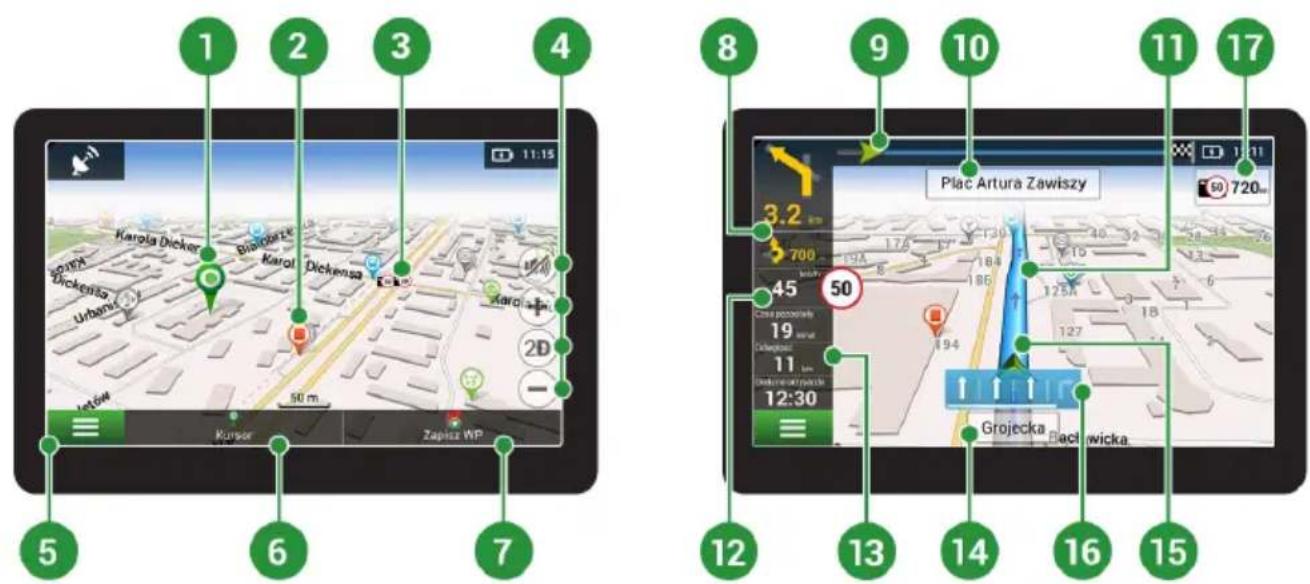

Interfejs programu

PL

NAVITEL

1	Punkty na mapie	Krótkie dotknięcie na mapie zaznaczy punkt do dzalszego działania z nim, a mianowicie pojawi się "Kursor" oraz "Zapisz WP".
2	POI	Jest to przykład tego, jak interesujące miejsca (POI) są wyświetlane w programie. Różne kategorie POI mają różne ikony, jak również istnieje ogromna różnorodność ikon dla poszczególnych atrakcji, takich jak centra handlowe, markowe sklepy, stacje benzynowe itp.
3	Fotoradary	Jest to przykład tego, jak ikony funkcji fotoradarów są wyświetlane na mapie. Radary są dane o fotoradarach, niebezpiecznych skrzyżowaniach, progach zwalniających i innych typach potencjalnych przeszkód na drodze.
4	Przyciski mapy Są to przyciski do kontroli typów map (2D / 3D), skalowania mapy i ustawienia głośności.
5	Główne menu Naciśnięcie tego przycisku spowoduje otwarcie menu głównego programu.
6	Kursor	Przycisk ten jest dostępny tylko wtedy, gdy jest wybrany punkt na mapie. Naciśnięcie tego przycisku spowoduje wyświetlenie ekranu “Moją trasą”, gdzie można przeprowadzić różne działania z wybranym punktem.
7	Zapisz WP (punkt pośredni)	Przycisk ten jest dostępny tylko wtedy, gdy zostanie wybrany punkt na mapie. Naciśnięcie tego przycisku spowoduje, że wybrany punkt zostanie zapisany jako punkt pośredni.
8	Następny manewr	Wskazanie odległości do najbliższych dwóch kolejnych manewrów. Naciśnięcie przycisku otwiera okno dialogowe z wieloma ustawieniami konfiguracyjnymi.
9	Pasek postępu Pasek pokazujący pokonaną oraz pozostałą część trasy.
10	Ulica po manewrze	Nazwa ulicy po manewrze. Należy pamiętać, że jeśli zostaną spełnione określone warunki, nie będą wyświetlane nadchodzące pasy ruchu tylko ulica na panelu manewru.

11 Trasa Trasa aktywna.

12 Prędkość Ograniczenie prędkości wyświetlane jest obok aktualnej prędkości samochodu. Program powiadomi kierowcę na wypadek jakichkolwiek naruszeń ruchu drogowego - żółty blok koloru z przekroczeniem prędkości do 10 km/godz. (domyślne), czerwony dla przekroczenia prędkości ponad 10 km/godz. By je zmienić wejdź w Menu > Ustawienia > Ostrzeżenia > Kary za przekraczanie prędkości.
13 Panel informacji Domyślnie wyświetlany zestaw czujników, które dostarczają informacji o pozostałym czasie podróży, odległość do punktu docelowego i szacunkowym czasie przybycia. Jest możliwe, aby zmienić czujniki.
14 Aktualna ulica Nazwa ulicy (aktywne tylko wtedy, gdy połączenie z satelitami jest ustawione). Jeżeli mapa nie zawiera informacji o nazwie ulicy, zamiast tego jest wyświetlany kierunek ruchu. (Północ, Południe, Zachód i Wschód).
15 Kursor GPS Wskazuje aktualną pozycję urządzenia, gdy odbiornik GPS jest włączony.
16 Wskaźnik manewru Podczas przejazdu po drogach z dwoma lub więcej pasami ten wskaźnik wyświetla informację o dozwolonym manewrze na najbliższym skrzyżowaniu lub punkcie zwrotnym; pasek postępu pod wskaźnikiem wyświetla odległość pozostałą do opisanego manewru.
17 Ograniczenie prędkości Program wskazuje odległość pozostałą do ograniczenia jazdy po prawej stronie wyświetlacza. Gdy pojazd zbliża się do niego, program rozpoczyna odliczanie najbliższej do najbliższego fotoradaru, znaku drogowego lub oznakowania.

Trasa do punktu wybranego na mapie

Trasę można zaplanować do punktu, który można wyszukać i oznakować na mapie, a następnie ustawić go jako punkt docelowy. Aktualna lokalizacja urządzenia, stwierdzona przez system GPS, staje się punktem wyjścia. O ile chcesz zaplanować trasę, zaznacz przez kliknięcie dowolny punkt na mapie. Następnie wybierz opcję „Kursor” [1] i kliknij przycisk „Jedź!” [2]. Program oferuje 3 alternatywne trasy o przybliżonej odległości i czasu do punktu mety [3]. Naciśnij przycisk „Jedź!” i postępować zgodnie z trasą.

Rys. 1 Rys. 2 Rys. 3

PL

Trasa do konkretnego adresu

Aby obliczyć trasę do punktu, który jest zgodny ze znanym adresem, kliknij przycisk „Menu” w dolnym lewym rogu ekranu [4]. Wybierz opcję „Znajdź“ [5] > „Adres”, następnie kliknij przycisk „Wybierz państwo“ [6] i zacznij wprowadzać nazwę państwa [7]. Aby ukryć klawiaturę naciśnij ikonę w prawym górnym rogu ekranu. Wybierz państwo [8]. Opcje „Wybierz miasto“, „Wybierz ulicę” i „Wpisz numer budynku“ stają się aktywne zawsze dopiero po wypełnieniu poprzedniego pola [9]. Po wprowadzeniu wszystkich danych obiekt pokaże się na ekranie [10]. Kliknij przycisk „Jedź!”. Program oferuje 3 alternatywne trasy. Wybierz trasę i naciśnij „Jedź!“ [11]. Teraz możesz kontynuować ruch po trasie [12].

Rys. 4

Rys. 7

Rys. 10 Rys. 11 Rys. 12

Rys. 5

Rys. 8 Rys. 9

NAVITEL

Ręczne ustawienie punktów na trasie

Aby zaplanować trasę i jednocześnie określić jej punkt wyjścia oraz punkt docelowy należy najpierw oznakować na mapie punkt, od którego chcesz zacząć. Przez kliknięcie przycisku „Kursor“ [1] przejdź na ekran „Moja trasa“. Kliknij dwukrotnie panel informacyjny w dolnej części ekranu [2]. Na ekranie „Właściwości“ [3] kliknij przycisk „Ustaw Start“. Należy wyłączyć odbiornik GPS. Punkt zostanie zaznaczony na mapie jako punkt wyjścia. Następnie na mapie należy wybrać punkt docelowy: oznakuj punkt przez podwójne kliknięcie mapy, następnie kliknij przycisk „Kursor“ [4] i w końcu na ekranie „Moja trasa“ [5] kliknij przycisk „Jedź!”. Program oferuje 3 alternatywne trasy. Wybierz trasę i naciśnij „Jedź!”. Program zaplanuje trasę automatycznie [6].

Rys. 1 Rys. 2 Rys. 3

Rys. 4 Rys. 5 Rys. 6

Konfiguracja programu

W celach aktualizacji map i aplikacji oraz nabycia nowych map należy korzystać z programu, specjalnie opracowanego dla państwa użytkowania. Pobrać ten program można z sekcji „Ściągnij” na oficjalnej stronie internetowej www.navitel-poland.pl

1. Zainstaluj Navitel Navigator Update Center na swoim komputerze.
2. Podłącz urządzenie do komputera jako pamięć USB/ pamięć masowa.

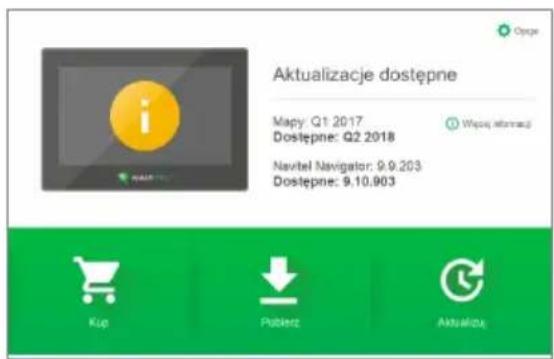

3. Uruchom Navitel Navigator Update Center. Jeśli urządzenie jest prawidłowo podłączone, program je wykryje [1].
4. Jeśli aktualizacje są dostępne, Navitel Navigator Update Center zasugeruje zaktualizowanie nawigacji i / lub mapy [2].

Rys. 1 Rys. 2

112 | PODRĘCZNIK UŻYTKOWNIKA — UPDATE CENTER

NAVITEL

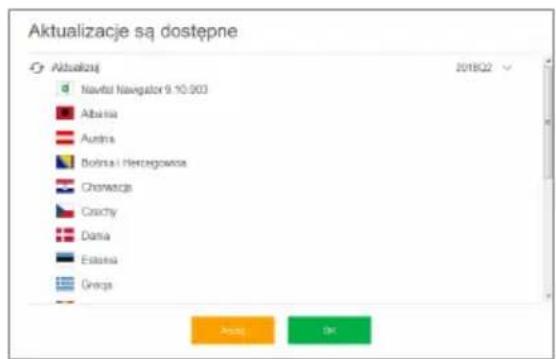

1. Należy pamiętać, że stare mapy zostaną usunięte podczas aktualizacji. Aby kontynuować, naciśnij "Aktualizuj", a następnie "OK" [3]. Navitel Navigator Update Center pobierze i zainstaluje aktualizacje na Twoim urządzeniu.

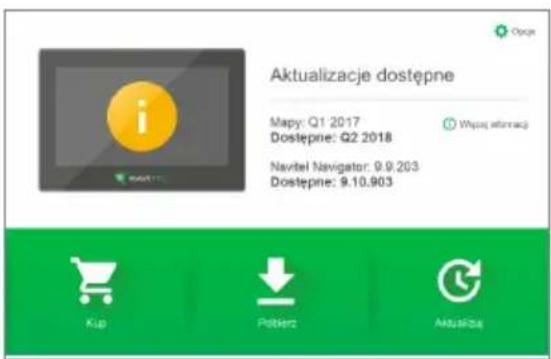

2. Po aktualizacji można pobrać lub kupić dodatkowe mapy, naciskając odpowiednio "Pobierz" lub "Kup" [4].

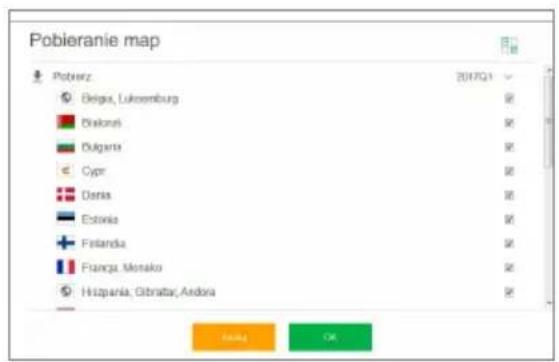

3. Aby pobrać mapy, zaznacz te, których potrzebujesz na liście i naciśnij "OK".

Rys. 3 Rys. 4

NAVITEL

UPDATE CENTER — NAVITEL E500 MAGNETIC

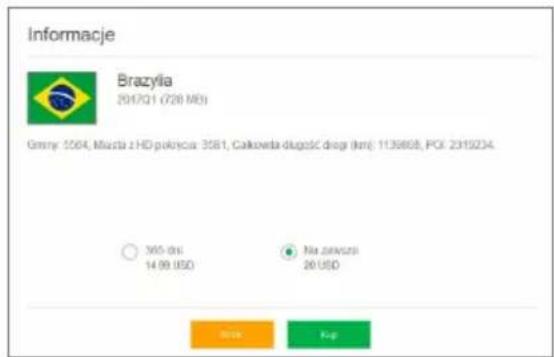

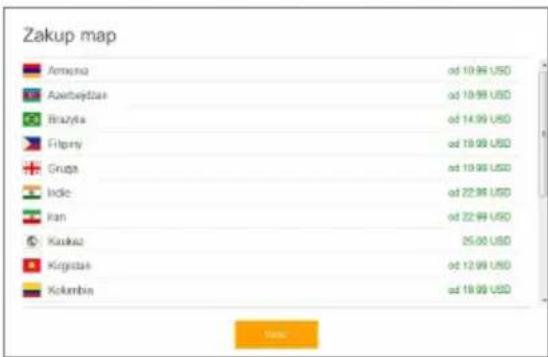

1. Aby kupić mapy, naciśnij na pozycję odpowiadającej mapie, którą chcesz kupić, następnie wybierz długość subskrypcji i naciśnij "Kup" [5, 6].

Rys. 5 Rys. 6

1. Uruchom Navitel Navigator na swoim urządzeniu.

Obr. 10 Obr. 11 Obr. 12
