G550 Moto - GPS Navitel - Bezpłatna instrukcja obsługi

Typ produktu	Nawigacja GPS do motocykla i samochodu
Wyświetlacz	4,3" TFT, 480×272 pikseli
Procesor	MStar MSB2531 Cortex-A7, 800 MHz
Pamięć RAM	128 MB DDR3
Pamięć wewnętrzna	8 GB
Pamięć zewnętrzna	microSD do 32 GB
System operacyjny	Windows CE 6.0 / Linux
Chipset GPS	MSR2112 32PIN-QFN, 66 kanałów wyszukiwania / 22 kanały śledzenia
Czułość GPS	-165 dBm
Dokładność pozycjonowania	10 m (2D RMS); 5 m z WAAS
Bateria	1500 mAh Li-Pol (ładowalna)
Stopień ochrony przed wodą i pyłem	IP67 (pyłoszczelne, zanurzenie do 1 m na 30 min)
Audio	Wbudowany głośnik, gniazdo audio 3,5 mm
Porty	Mini-USB (dane/ładowanie), gniazdo microSD
Dołączone uchwyty	Uchwyt motocyklowy z ramką, uchwyt na szybę samochodową, stacja dokująca
Zasilacze	Adapter ładowarki motocyklowej, ładowarka samochodowa 12/24 V
Oprogramowanie nawigacyjne	Navitel Navigator z mapami offline, punktami POI, fotoradarami, planowaniem trasy
Aktualizacje map	Przez Navitel Navigator Update Center na PC (darmowe i płatne mapy)
Konserwacja	Unikać wilgoci, ciepła, ostrych przedmiotów; czyścić tylko miękką ściereczką
Bezpieczeństwo	Używać tylko podczas postoju; przestrzegać przepisów ruchu drogowego
Naprawialność	Brak części serwisowanych przez użytkownika; skontaktuj się z autoryzowanym centrum serwisowym
Zgodność	Zgodny z dyrektywą RED 2014/53/UE; deklaracja na www.navitel.cz/en/declaration_of_conformity/g550moto

Często zadawane pytania - G550 Moto Navitel

Jak zresetować Navitel G550 Moto, jeśli się zawiesi?

Użyj rysika, aby nacisnąć przycisk Reset z prawej strony urządzenia. Pamiętaj, że niezapisane dane zostaną utracone. Jeśli urządzenie nadal nie reaguje, przytrzymaj przycisk Zasilanie przez 8 sekund lub podłącz do ładowarki.

Czy Navitel G550 Moto jest wodoodporny?

Tak, ma stopień ochrony IP67, co oznacza, że jest pyłoszczelny i może być zanurzony w wodzie na głębokość od 15 cm do 1 metra na maksymalnie 30 minut. Unikaj gwałtownych zmian temperatury, aby zapobiec kondensacji.

Jak zaktualizować mapy w moim Navitel G550 Moto?

Pobierz i zainstaluj Navitel Navigator Update Center na swoim komputerze. Podłącz urządzenie przez Mini-USB jako pamięć masową. Program wykryje je i zaproponuje dostępne aktualizacje. Możesz aktualizować mapy, kupować nowe lub pobierać darmowe, jak pokazano w instrukcji.

Co zrobić, gdy bateria szybko się rozładowuje?

Czas pracy baterii jest krótszy w niskich temperaturach. Upewnij się, że urządzenie jest w pełni naładowane przed użyciem. Jeśli problem się powtarza, sprawdź działające w tle procesy lub skontaktuj się z pomocą techniczną. Bateria ma pojemność 1500 mAh Li-Pol.

Czy mogę używać G550 Moto w samochodzie i na motocyklu?

Tak, w zestawie znajduje się zarówno uchwyt motocyklowy z ramką, jak i uchwyt na szybę samochodową. Stacja dokująca może być również używana do ładowania w samochodzie.

Jak zaplanować trasę do adresu?

Z menu głównego dotknij Szukaj > Według adresu. Wybierz kraj, miasto, ulicę i numer budynku. Dotknij Start! i wybierz jedną z trzech alternatywnych tras. Urządzenie poprowadzi Cię głosem i wskazówkami wizualnymi.

Co zrobić, jeśli nie ma dźwięku z GPS?

Sprawdź, czy dźwięk jest włączony w ustawieniach programu (głośność nie jest wyciszona). Sprawdź również, czy poziom głośności nie jest zbyt niski. W przypadku korzystania z głośników zewnętrznych sprawdź połączenie w gnieździe 3,5 mm.

Czy urządzenie obsługuje karty microSD?

Tak, ma gniazdo dla kart microSD do 32 GB. Włóż kartę do oporu, aż usłyszysz kliknięcie. Jeśli nie jest rozpoznawana, spróbuj ponownie włożyć, zrestartować urządzenie lub przetestować kartę na innym urządzeniu.

Jak zapisać punkt nawigacyjny na mapie?

Dotknij punkt na mapie, aby go zaznaczyć, a następnie dotknij Zapisz WP (dostępne tylko po zaznaczeniu punktu). Punkt zostanie zapisany jako punkt nawigacyjny do późniejszego wykorzystania podczas planowania trasy.

Jaki jest zakres normalnej temperatury pracy?

Urządzenie może pracować w temperaturach od 0 do +35 °C. Temperatura przechowywania wynosi od +5 do +45 °C. Unikaj ekstremalnego ciepła lub zimna, aby zapobiec uszkodzeniom.

INSTRUKCJA OBSŁUGI G550 Moto Navitel

Obr. 5

Obr. 6

Fig. 10

Dziękujemy za zakup naszego urządzenia nawigacyjnego Navitel G550 MOTO. Prosimy uważnie przeczytać instrukcję obsługi, aby dowiedzieć się, jak obsługiwać urządzenie I zapewnić optymalną wydajność. Zalecamy także zachowanie Instrukcji Obsługi na przyszłość.

W nawiązaniu do pkt. 1 instrukcji obsługi urządzenia (Zasilanie poprzez ładowarkę samochodową) informujemy, że nawigacja G550 MOTO Moto uruchamia się wyłącznie przez użycie przycisku „Power”.

Zawartość opakowania

• Nawigacja samochodowa NAVITEL G550 MOTO
  • Uchwyt motocyklowy
  • Rysik
• Adapter ładowarki motocyklowej
  • Mocowanie do samochodu
• Adapter ładowarki samochodowej 12/24 V.
• Stacja dokująca
• Kabel mini-USB - USB
• Pęsety z tworzywa sztucznego
• Instrukcja obsługi
• Karta gwarancyjna

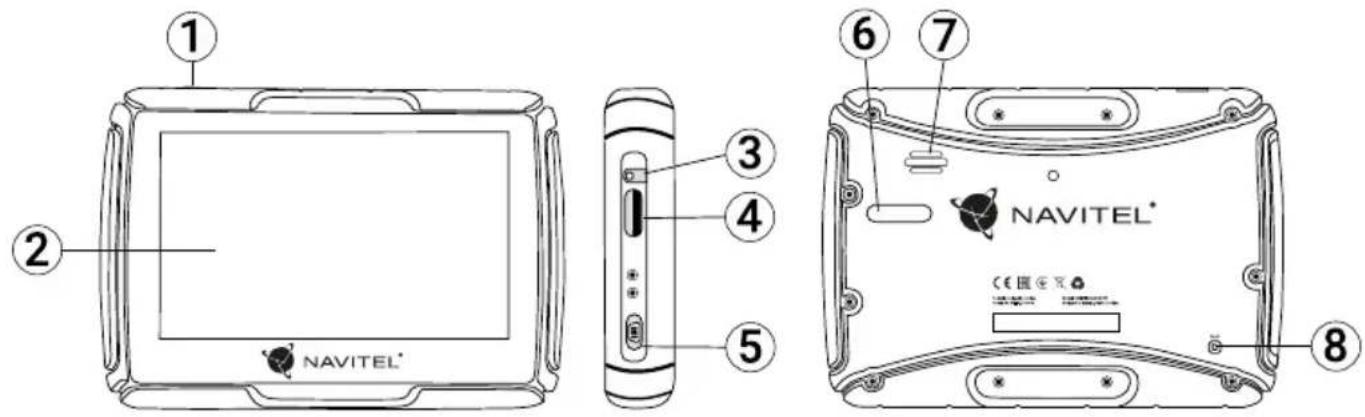

Opis urządzenia

1. Przycisk zasilania
2. Ekran dotykowy
3. Wyjście słuchawkowe

4. Port karty microSD

5. Złącze mini-USB

6. Styk stacji bazowej
7. Głośnik
8. Reset

NAVITEL

Charakterystyka
Specyfikacja

Procesor MStar MSB2531 Cortex-A7, 800 MHz
RAM 128 MB, DDR3
Wejscie na kartę microSD, max. 32 GB
Pamięć wewnętrzna 8 GB
System operacyjny Windows CE 6.0 / Linux

Podstawowe parametry

Wyświetlacz 4,3" TFT, 480×272
Głośnik 8 Ohm / 1,5 W
Bateria 1500 mAh, Li-Pol

Parametry GPS

GPS MSR2112 32PIN-QFN
Częstotliwość 1,575 GHz
Ilość kanałów 66 kanałów (search positioning)/22 kanały (tracking)
Kod C/A 1,023 MHz
Wrażliwość -165 dBm

Dokładność lokalizacji 10 m, 2D RMS; 5 m 2D RMS, WAAS
Oszacowanie	0,1 m/s
Częstotliwość aktualizacji	1 Hz
Przedłużenie czasu 0,1 s
Gorący start	2 s (Autonomiczny)
Ciepły Start	32 s (Autonomiczny)
Zimny Start	35 s (Autonomiczny)
Maksymalna wysokość nad poziomem morza	18 000 m
Szybkość maksymalna	515 m/s
Antena	wewnętrzna antena ceramiczna; 18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 standard v3.01 i wstecz
Szybkość transmisji	115 200 bps
Port COM1

Uwaga: Urządzenie posiada współczynnik ochrony IP67 (kurzoodporność, wodoodporność w zakresie od 15 cm do 1 metra pod wodą przez 30 minut).

Instrukcja obsługi

1. Zasilanie i ładowanie

Zasilanie

Istnieją trzy opcje zasilania: z baterii, zewnętrzne zasilanie przez adapter (gdy nie jest podłączona do zewnętrznego źródła zasilania poprzez adapter), zewnętrzne zasilanie działa (gdy urządzenie podłączone jest do motocykła lub samochodu), kabel USB (do ładowania po podłączeniu do komputera).

2. Włączenie/wyłączenie

Włączenie

Upewnij się, że akumulator jest wystarczająco naładowany lub jest podłączony do zewnętrznego źródła zasilania.

Wyłączenie

Naciśnij przycisk w górnej części urządzenia, aby je wyłączyć. Urządzenie przejdzie w tryb oszczędzania energii. Przy ponownym włączeniu przywrócony zostanie ostatni stan.

Resetowanie systemu

Jeśli urządzenie nie odpowiada lub nie działa prawidłowo, można je zresetować za pomocą rysika, naciskając przycisk Reset znajdujący się po prawej stronie urządzenia.

Uwaga: niezapisane dane zostaną utracone, jeśli reset nastąpił podczas, gdy system nie odpowiadał. Zaleca się regularne tworzenie kopii zapasowych.

3. Instalacja uchwytu

Podczas korzystania z Nawigacji na motocyklu urządzenie należy podłączyć obok panelu za pomocą uchwytu (Jak pokazano na rysunku poniżej).

4. Podłączenie do komputera

Urządzenie można podłączyć do komputera za pomocą kabla mini-USB. Podłącz końcówkę kabla mini-USB do portu mini-USB znajdującego się z lewej strony urządzenia GPS i końcówkę USB do portu USB komputera. Usuń kabel mini-USB po zakończeniu, a nawigacja powróci wtedy do interfejsu sprzed połączenia.

Błędy i rozwiązywanie problemów

Urządzenie nie działa

• Sprawdź, czy urządzenie naładowane. W przypadku gdy urządzenie nie jest naładowane, podłącz zasilanie i odczekaj co najmniej 5 minut;
• Naciśnij i przytrzymaj przycisk zasilania przez co najmniej 8 sekund;
• Nawet pomimo że urządzenie jest naładowane, podłącz zasilanie i spróbuj ponownie uruchomić urządzenie;
• Jeśli urządzenie nie działa, nawet po naładowaniu, skontaktuj się z naszym zespołem pomocy technicznej lub jakimkolwiek certyfikowanym centrum serwisowym.

Urządzenie wyłączyło się zaraz po uruchomieniu

- Możliwe jest, że poziom naładowania baterii urządzenia jest niezwykle niski. W takich przypadkach, urządzenie wyłącza się automatycznie w celu uniknięcia całkowitego rozładowania akumulatora, co może spowodować utratę danych. Przed ponownym włączeniem urządzenia należy je ładować przez co najmniej 5 minut. Pozostaiwć podłączony zasilacz podczas późniejszej pracy urządzenia.

Szybkie rozładowanie baterii

- Akumulator rozładowuje się znacznie szybciej w chłodniejszym środowisku.

Bateria nie ładuje się

• Sprawdź, czy zasilacz jest podłączony do gniazdka;
• Upewnij się, że używasz zasilacza domyślnego, a nie zasilacza innego urządzenia;
• Jest możliwe, że bateria nie zostanie naładowana w bardzo gorącym klimacie.

Dźwięk nie działa

• Upewnij się, że dźwięk jest włączony w ustawieniach programu;
• Upewnij się, że głośność nie jest zbyt niska.

Urządzenie nie rozponaje karty microSD

• Upewnij się, że karta jest całkowicie włóżona do odpowiedniego gniazda, aż zostanie zablokowana;
• Sprawdź, czy karta nie jest włóżona w niewłaściwy sposób;
• Sprawdź, czy karta nie jest uszkodzona. Użyj do tego innego urządzenia;
• Wyjmij i włóż kartę z powrotem. Uruchom ponownie urządzenie;
• Zapoznaj się z instrukcją montażu dołączoną do karty.

Nie można skopiować plików

• Sprawź, czy połączenie PC/Laptopa z urządzeniem działa poprawnie;
• wykorzystywana pamięć urządzenia może być przepełniona i wymaga usunięcia zbędnych plików.

Utrzymanie urządzenia

Właściwe utrzymanie urządzenia zapewnia jego długą i niezawodną pracę.

• Nie przechowuj urządzenia w wysokiej wilgotności i wysokiej temperaturze;
• Zabezpiecz urządzenie przed działaniem słońca i promieni UV.
• Nie należy wkładać niczego do urządzenia;
• Nie należy narażać urządzenia na uderzenia i upadki;
• Nie wystawiać urządzenia na działanie wilgoci oraz szybkie zmiany temperatury ponieważ takie warunki pogodowe mogą spowodować uszkodzenia. Jeżeli urządzenie zostało narażone na działanie wilgoci, nie należy go włączać dopóki nie zostanie całkowicie wysuszone;
• Wyświetlacz urządzenia jest bardzo narażony na zarysowania. Unikaj dotykania ekranu ostrymi przedmiotami. Możesz użyć folii ochronnej, aby zapobiec zarysowań wyświetlacza;
• Nie wolno czyścić ekranu, gdy urządzenie jest włączone. Podczas czyszczenia należy używać wyłącznie miękkiej ściereczki;
• Nie należy używać papieru lub chusteczki do czyszczenia ekranu;
• Nie próbuj demontować, naprawiać lub modyfikować urządzenia na własną rękę, ponieważ może to doprowadzić do urazów zdrowotnych, jak również prowadzić do nieprawidłowego działania urządzenia. Spowoduje to wygaśnięcie gwarancji.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).

Bezpieczeństwo w trakcie jazdy

• W celu zapewnienia bezpiecznego korzystania z funkcji urządzenia, należy pamiętać, aby przestrzegać przepisów ruchu drogowego. Ponadto, należy przestrzegać zasad zdrowego rozsądku podczas prowadzenia pojazdu;
• Po pierwsze, zasady te są określane przez ryzyko szkody dla życia lub zdrowia osób trzecich, niszcząc ich dobytek, pozbawiając życia zwierzęta, oraz powodując szkody dla środowiska;
• W zatrzymanym pojeździe, należy zawsze używać hamulca ręcznego. Dobrze utrzymany hamulec ręczny pozwoli zapobiec jakiemukolwiek poruszaniu się pojazdu;
• Należy zawsze parkować pojazd w otwartym i dobrze wentylowanym pomieszczeniu;
• Utrzymuj poziom dźwięku w pojeździe, tak, żeby usłyszeć wszystko co dzieje się na zewnątrz pojazdu;
• Nie wolno przeprowadzać żadnych operacji na urządzeniu, które mogłyby przeszkodzić w prowadzeniu pojazdu.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL G550 jest zgodne z Europejską dyrektywą RED 2014/53/EU.

Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym:

Do głównych cech programu należą wykrywanie i wyświetlanie aktualnej lokalizacji na mapie, automatyczne i manualne ustawienie punktów na trasie, planowanie trasy, wyszukiwanie obiektów, obliczanie i wyświetlanie informacji o podróży, i szereg innych funkcji.

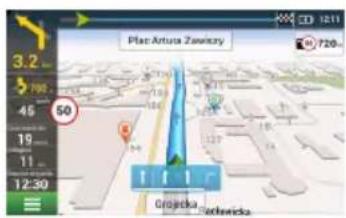

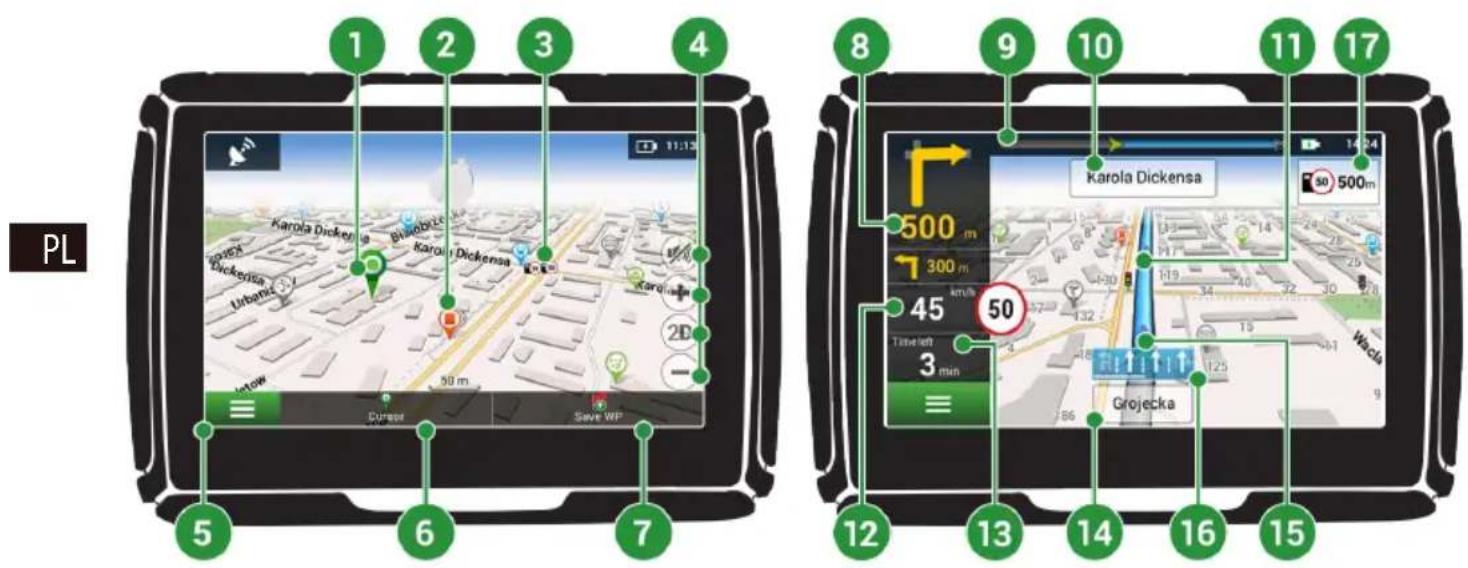

Interfejs programu

1	Punkty na mapie	Krótkie dotknięcie na mapie zaznaczy punkt do dzalszego działania z nim, a mianowicie pojawi się "Kursor" oraz "Zapisz WP".
2	POI	Jest to przykład tego, jak interesujące miejsca (POI) są wyświetlane w programie. Różne kategorie POI mają różne ikony, jak również istnieje ogromna różnorodność ikon dla poszczególnych atrakcji, takich jak centra handlowe, markowe sklepy, stacje benzynowe itp.
3	Fotoradary	Jest to przykład tego, jak ikony funkcji fotoradarów są wyświetlane na mapie. Radary są dane o fotoradarach, niebezpiecznych skrzyżowaniach, progach zwalniających i innych typach potencjalnych przeszkód na drodze.
4	Przyciski mapy Są to przyciski do kontroli typów map (2D / 3D), skalowania mapy i ustawienia głośności.
5	Główne menu Naciśnięcie tego przycisku spowoduje otwarcie menu głównego programu.
6	Kursor	Przycisk ten jest dostępny tylko wtedy, gdy jest wybrany punkt na mapie. Naciśnięcie tego przycisku spowoduje wyświetlenie ekranu "Moją trasą", gdzie można przeprowadzić różne działania z wybranym punktem.
7	Zapisz WP (punkt pośredni)	Przycisk ten jest dostępny tylko wtedy, gdy zostanie wybrany punkt na mapie. Naciśnięcie tego przycisku spowoduje, że wybrany punkt zostanie zapisany jako punkt pośredni.
8	Następny manewr	Wskazanie odległości do najbliższych dwóch kolejnych manewrów. Naciśnięcie przycisku otwiera okno dialogowe z wieloma ustawieniami konfiguracyjnymi.
9	Pasek postępu Pasek pokazujący pokonaną oraz pozostałą część trasy.
10	Ulica po manewrze	Nazwa ulicy po manewrze. Należy pamiętać, że jeśli zostaną spełnione określone warunki, nie będą wyświetlane nadchodzące pasy ruchu tylko ulica na panelu manewru.

NAVITEL

11 Trasa Trasa aktywna.
12	Prędkość
13 Panel informacji Wskaźnik wyświetla informacje o pozostałym czasie podróży.
14	Aktualna ulica
15 Kursor GPS Wskazuje aktualną pozycję urządzenia, gdy odbiornik GPS jest włączony.
16 Wskaźnik manewru	Podczas przejazdu po drogach z dwoma lub więcej pasami ten wskaźnik wyświetla informację o dozwolonym manewrze na najbliższym skrzyżowaniu lub punkcie zwrotnym; pasek postępu pod wskaźnikiem wyświetla odległość pozostałą do opisanego manewru.
17 Ograniczenie prędkości	Program wskazuje odległość pozostałą do ograniczenia jazdy po prawej stronie wyświetlacza. Gdy pojazd zbliża się do niego, program rozpoczyna odliczanie najbliższej do najbliższego fotoradaru, znaku drogowego lub oznakowania.

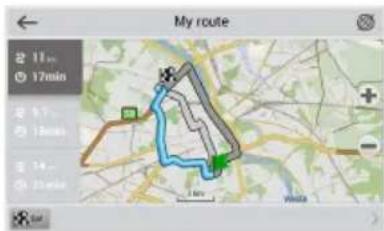

Trasa do punktu wybranego na mapie

Trasę można zaplanować do punktu, który można wyszukać i oznakować na mapie, a następnie ustawić go jako punkt docelowy. Aktualna lokalizacja urządzenia, stwierdzona przez system GPS, staje się punktem wyjścia. O ile chcesz zaplanować trasę, zaznacz przez kliknięcie dowolny punkt na mapie. Następnie wybierz opcję „Kursor” [1] i kliknij przycisk „Jedź!” [2]. Program oferuje 3 alternatywne trasy o przybliżonej odległości i czasu do punktu mety [3]. Naciśnij przycisk „Jedź!” i postępować zgodnie z trasą.

Rys. 1 Rys. 2 Rys. 3

Trasa do konkretnego adresu

Aby obliczyć trasę do punktu, który jest zgodny ze znanym adresem, kliknij przycisk „Menu“ w dolnym lewym rogu ekranu [4]. Wybierz opcję „Znajdź“ [5] > „Adres”, następnie kliknij przycisk „Wybierz państwo“ [6] i zacznij wprowadzać nazwę państwa [7]. Aby ukryć klawiaturę naciśnij ikonę w prawym górnym rogu ekranu. Wybierz państwo [8]. Opcje „Wybierz miasto“, „Wybierz ulicę” i „Wpisz numer budynku“ stają się aktywne zawsze dopiero po wypełnieniu poprzedniego pola [9]. Po wprowadzeniu wszystkich danych obiekt pokaże się na ekranie [10]. Kliknij przycisk „Jedź!“. Program oferuje 3 alternatywne trasy. Wybierz trasę i naciśnij „Jedź!” [11]. Teraz możesz kontynuować ruch po trasie [12].

Rys. 4

Rys. 7

Rys. 10 Rys. 11 Rys. 12

Rys. 5

Rys. 8 Rys. 9

Rys. 6

Ręczne ustawienie punktów na trasie

Aby zaplanować trasę i jednocześnie określić jej punkt wyjścia oraz punkt docelowy należy najpierw oznakować na mapie punkt, od którego chcesz zacząć. Przez kliknięcie przycisku „Kursor” [1] przejdź na ekran „Moja trasa”. Kliknij dwukrotnie panel informacyjny w dolnej części ekranu [2]. Na ekranie „Właściwości” [3] kliknij przycisk „Ustaw Start”. Należy wyłączyć odbiornik GPS. Punkt zostanie zaznaczony na mapie jako punkt wyjścia. Następnie na mapie należy wybrać punkt docelowy: oznakuj punkt przez podwójne kliknięcie mapy, następnie kliknij przycisk „Kursor” [4] i w końcu na ekranie „Moja trasa” [5] kliknij przycisk „Jedź!”. Program oferuje 3 alternatywne trasy. Wybierz trasę i naciśnij „Jedź!”. Program zaplanuje trasę automatycznie [6].

Rys. 1 Rys. 2 Rys. 3

Rys. 4 Rys. 5 Rys. 6

Navitel Navigator Update Center

W celach aktualizacji map i aplikacji oraz nabycia nowych map należy korzystać z programu, specjalnie opracowanego dla państwa użytkowania. Pobrać ten program można z sekcji „Ściągnij” na oficjalnej stronie internetowej www.navitel-poland.pl

1. Zainstaluj Navitel Navigator Update Center na swoim komputerze.
2. Podłącz urządzenie do komputera jako pamięć USB/ pamięć masowa.

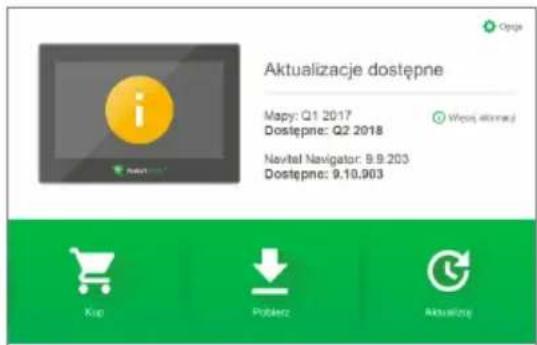

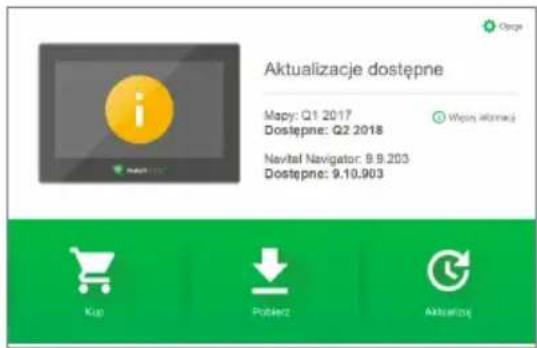

3. Uruchom Navitel Navigator Update Center. Jeśli urządzenie jest prawidłowo podłączone, program je wykryje. [1]

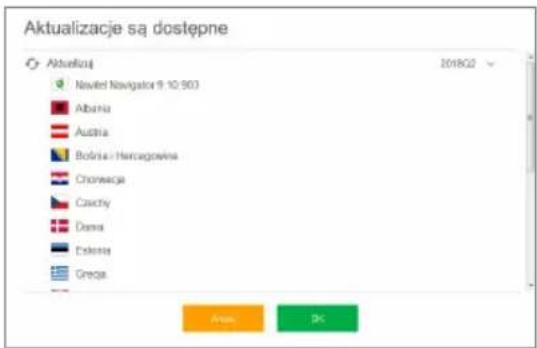

4. Jeśli aktualizacje są dostępne, Navitel Navigator Update Center zasugeruje zaktualizowanie nawigacji i / lub mapy. [2]

Rys. 1 Rys. 2

NAVITEL

NAVITEL G550 MOTO

1. Należy pamiętać, że stare mapy zostaną usunięte podczas aktualizacji. Aby kontynuować, naciśnij "Aktualizuj", a następnie "OK" [3].
   Navitel Navigator Update Center pobierze i zainstaluje aktualizacje na Twoim urządzeniu
2. Po aktualizacji można pobrać lub kupić dodatkowe mapy, naciskając odpowiednio "Pobierz" lub "Kup" [4]

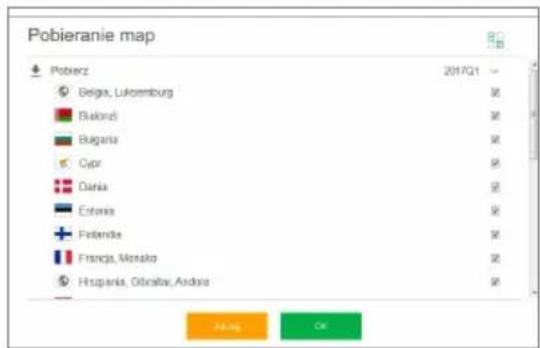

3. Aby pobrać mapy, zaznacz te, których potrzebujesz na liście i naciśnij "OK".

Rys. 3 Rys. 4

NAVITEL

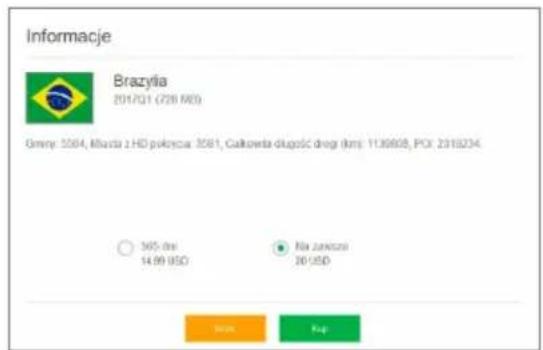

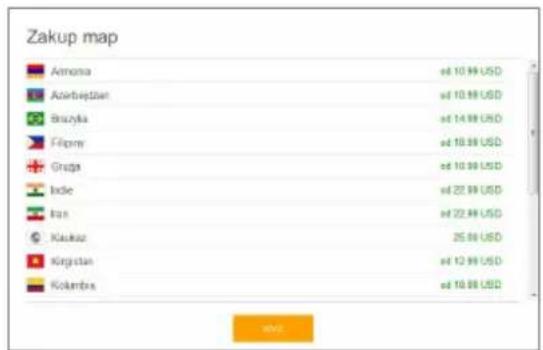

1. Aby kupić mapy, naciśnij na pozycję odpowiadającej mapie, którą chcesz kupić, następnie wybierz długość subskrypcji i naciśnij "Kup". [5, 6]

Rys. 5 Rys. 6

1. Uruchom Navitel Navigator na swoim urządzeniu.
