Produkto tipas	GPS navigatorius motociklui ir automobiliui
Ekranas	4,3 colio TFT, 480×272 pikseliai
CPU	MStar MSB2531 Cortex-A7, 800 MHz
RAM	128 MB DDR3
Vidinė atmintis	8 GB
Išorinė atmintis	microSD iki 32 GB
Operacinė sistema	Windows CE 6.0 / Linux
GPS mikroschema	MSR2112 32PIN-QFN, 66 paieškos / 22 sekimo kanalai
GPS jautrumas	-165 dBm
Vietos nustatymo tikslumas	10 m (2D RMS); 5 m su WAAS
Baterija	1500 mAh Li-Pol (įkraunama)
Vandens ir dulkių klasė	IP67 (atsparus dulkėms, panardinimas iki 1 m 30 min.)
Garsas	Įmontuotas garsiakalbis, 3,5 mm garso lizdas
Prievadai	Mini-USB (duomenys/įkrovimas), microSD lizdas
Pridedami laikikliai	Motociklo laikiklis su lopšiu, automobilio priekinio stiklo laikiklis, dokų stotis
Maitinimo adapteriai	Motociklo įkrovimo adapteris, automobilio įkroviklis 12/24 V
Navigacijos programinė įranga	Navitel Navigator su neprisijungus naudojamais žemėlapiais, POI, greičio kameromis, maršruto planavimu
Žemėlapių atnaujinimai	Per Navitel Navigator Update Center kompiuteryje (nemokami ir mokami žemėlapiai)
Priežiūra	Venkite drėgmės, karščio, aštrių daiktų; valykite tik minkšta šluoste
Saugumas	Naudokitės tik stovėdami; laikykitės eismo taisyklių
Taisomumas	Nėra vartotojo taisomų dalių; kreipkitės į sertifikuotą serviso centrą
Atitiktis	Atitinka RED 2014/53/EU; deklaracija adresu www.navitel.cz/en/declaration_of_conformity/g550moto

Dažnai užduodami klausimai - G550 Moto Navitel

Kaip iš naujo nustatyti Navitel G550 Moto, jei jis užšąla?

Naudokite rašiklį, kad paspaustumėte Reset mygtuką dešinėje įrenginio pusėje. Atkreipkite dėmesį, kad neišsaugoti duomenys bus prarasti. Jei įrenginys vis dar nereaguoja, laikykite nuspaudę Power mygtuką 8 sekundes arba prijunkite prie įkroviklio.

Ar Navitel G550 Moto yra atsparus vandeniui?

Taip, jis turi IP67 klasę, reiškiančią, kad jis yra atsparus dulkėms ir gali atlaikyti panardinimą į vandenį nuo 15 cm iki 1 metro iki 30 minučių. Venkite staigių temperatūros pokyčių, kad nesusidarytų kondensatas.

Kaip atnaujinti žemėlapius savo Navitel G550 Moto?

Atsisiųskite ir įdiekite Navitel Navigator Update Center savo kompiuteryje. Prijunkite įrenginį per Mini-USB kaip masinės atminties įrenginį. Programa jį aptiks ir pasiūlys galimus atnaujinimus. Galite atnaujinti žemėlapius, nusipirkti naujų arba atsisiųsti nemokamų, kaip parodyta vadove.

Ką daryti, jei baterija greitai išsikrauna?

Baterijos veikimo laikas trumpesnis šaltoje aplinkoje. Įsitikinkite, kad įrenginys yra visiškai įkrautas prieš naudojimą. Jei problema išlieka, patikrinkite fono procesus arba kreipkitės į palaikymo tarnybą. Baterija yra 1500 mAh Li-Pol.

Ar galiu naudoti G550 Moto automobilyje ir motocikle?

Taip, pakuotėje yra ir motociklo laikiklis su lopšiu, ir automobilio priekinio stiklo laikiklis. Dokų stotis taip pat gali būti naudojama įkrovimui automobilyje.

Kaip suplanuoti maršrutą į adresą?

Pagrindiniame meniu bakstelėkite Find > By address. Pasirinkite šalį, miestą, gatvę ir pastatą. Bakstelėkite Go! ir pasirinkite vieną iš trijų alternatyvių maršrutų. Įrenginys jus ves balsu ir vaizdiniais signalais.

Ką daryti, jei iš GPS nesigirdi garso?

Patikrinkite, ar programos nustatymuose įjungtas sound (garsas ne išjungtas). Taip pat patikrinkite, ar garsumo lygis nėra per žemas. Jei naudojate išorinius garsiakalbius, patikrinkite 3,5 mm lizdo jungtį.

Ar įrenginys palaiko microSD korteles?

Taip, jis turi lizdą microSD kortelėms iki 32 GB. Įdėkite kortelę iki galo, kol išgirsite spragtelėjimą. Jei nepripažįstama, pabandykite išimti ir vėl įdėti, perkrauti arba išbandyti kortelę kitame įrenginyje.

Kaip išsaugoti maršruto tašką žemėlapyje?

Bakstelėkite tašką žemėlapyje, kad jį pasirinktumėte, tada bakstelėkite Save WP (prieinama tik tada, kai taškas pasirinktas). Taškas bus išsaugotas kaip maršruto taškas vėlesniam naudojimui planuojant maršrutą.

Koks yra normalus veikimo temperatūros diapazonas?

Įrenginys gali veikti temperatūroje nuo 0 iki +35 °C. Laikymo temperatūra yra nuo +5 iki +45 °C. Venkite didelio karščio ar šalčio, kad išvengtumėte sugadinimo.

NAUDOJIMO INSTRUKCIJA G550 Moto Navitel

Dėkojame, kad įsigijote NAVITEL G550 MOTO navigacijos įrenginys. Prieš naudodami įrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

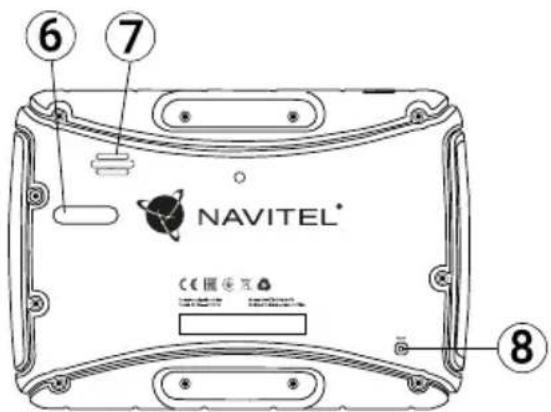

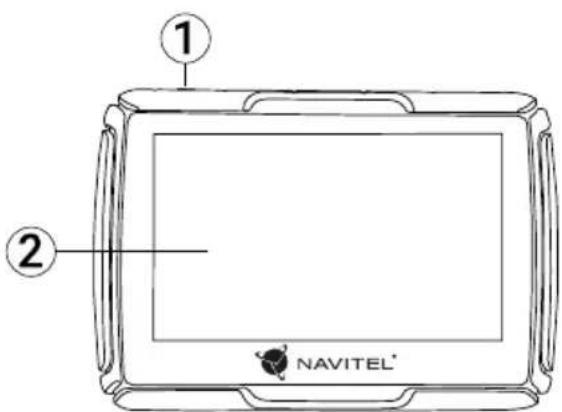

Pakuotės turinys

1. Jungti/Išjungti (On/Off) mygtukas
2. Ekranas
3. 3.5 mm Mini Jack ausinių jungtis
4. MicroSD lizdas

Techninė specifikacija

Sistemos specifikacija
CPU MStar MSB2531 Cortex-A7, 800 MHz
RAM 128 MB, DDR3
Išorinis lizdas microSD maks. 32 GB
Vidinė atmintis 8 GB
Operacinė sistema Windows CE 6.0 / Linux

Pagrindiniai parametrai
Ekranas 4,3" TFT, 480×272
Garsiakalbis 8 Ohm / 1.5 W
Baterija 1500 mAh, Li-Pol

GPS parametrai
GPS MSR2112 32PIN-QFN
Dažnis 1.575 GHz
Kanalų kiekis 66 kanalai (paškos pozicionavimas)/ 22 kanalai (sekimas)
C/A CODE 1.023 MHz lusto greitis
Jautrumas	-165 dBm

Vietos tikslumas	10 m, 2D RMS; 5 m 2D RMS, WAASjjungta
Greitis	0.1 m/s
Atnaujinimo dažnis	1 Hz
Atnaujinimo laikas 0.1 s
Karštasis paleidimas	2 s (autonominis)
Šiltasis paleidimas	32 s (autonominis)
Šaltasis paleidimas	35 s (autonominis)
Maksimalus aukštis	18,000 m
Maksimalus greitis 515 m/s
Antena	Vidinė keraminė antena;18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 standartinis v3.01
Sparta	115,200 bps
Portas	COM1

Pastaba. Šis jrenginys priklauso IP67 apsaugos klasei. Jis apsaugotas nuo dulkių ir 30 minučių atlaiko panardinimą i vandenį nuo 15 centimetrų iki 1 metro.

Irenginio naudojimas

1. Maitinimas ir jkrovimas

Maitinimas

lrenginys maitinamas trimis būdais: iš akumuliatoriaus (kai neprijungtas prie išorinio maitinimo šaltinio), iš montavimo laikiklio (kai prijungtas motocikle arba automobilyje) arba USB laidu (kai prijungtas prie kompiuterio).

2. Ijungimas ir išjungimas

ljungimas

lsitikinkite, kad jrenginio akumuliatorius ikrautas arba jrenginys prijungtas prie išorinio maitinimo šaltinio.

Išjungimas

lrengini išjungsite nuspaudę jo viršuje esantį mygtuką. lrenginyje įsijungs energijos taupymo režimas. lrengini vėl įjungus sugražinama paskutinė jo būsena.

Sistemos paleidimas iš naujo

komandas neatsakantj arba netinkamai veikiantj irenginj galite paleisti iš naujo – šviesplunksne paspauskite atkūrimo mygtuką, esantj irenginio dešinėje pusėje.

Pastaba: Jei jrenginys neatsako i komandas ir jj paleisite iš naujo, neišsaugoti duomenys bus prarasti. Rekomenduojama reguliariai išsisaugoti atsarginę duomenų kopiją.

3. Irenginio montavimas

Automobilyje naudojamo jrenginio laikiklj pritvirtinkite prie priekinio stiklo. Jei jrenginj naudojate motocikle, pritvirtinkite jj laikiklyje taip, kaip parodyta tolesniame paveikslélyje.

Žemėlapius ar programinę įrangą atnaujinsite prijungę įrenginį prie kompiuterio mini USB laidu. įrenginį prie kompiuterio galima prijungti ir norint įkrauti įrenginio akumuliatorių.

Klaidos ir trikdžių diagnostika

Irenginys neveikia

• Patikrinkite, ar jrenginys yra ikrautas. Jeigu jrenginys néra ikrautas, prijunkite jì prie maitinimo šaltinio ir palaukite bent 5 minutes;
• Nuspauskite jjungimo mygtuką ir jį palaikykite nuspaudę bent 8 sekundes;
• Net jeigu jrenginys yra ikrautas, prijunkite jj prie maitinimo šaltinio ir vėl pabandykite jjungti jrengini;
• Jeigu jrenginys neveikia net po ikrovimo, susisiekite su mūsų klientų aptarnavimo komanda ar bet kuriuo autorizuotų aptarnavimo centru.

Irenginys išsijungia iš karto po jjungimo

- Tikétina, kad jrenginio baterijos jkrovimo lygis yra kritiškai mažas. Tokiais atvejais, sistema išsijungia automatiškai, siekiant išvengti visiško baterijos išsikrovimo, dėl kurio gali būti prarasti duomenys. Kraukite jrenginį bent 5 minutes prieš bandymą jį vėl jjungti, laikykite adapterį prijungtą vėlesnio jrenginio darbo metu.

Baterija greitai išsikrauna

- Šaltoje aplinkoje baterija išsikrauna greičiau.

• Patikrinkite, ar adapteris yra prijungtas prie elektros lizdo;
• Isitikinkite, kad naudojate numatytajį maitinimo adapterį, o ne kito įrenginio adapterį;
• Tikėtina, kad baterija nejsikrauna karštame klimate.

Neveikia garsas

• Isitikinkite, kad programos nustatymuose būtų jungtas garsas;
• Įsitikinkite, kad garso stiprumas nebūtų per mažas.

Irenginys neatpažjsta microSD kortelės

• Isitikinkite, kad kortelė yra pilnai jdėta į teisingą lizdą ir užsifiksuoja;
• Patikrinkite, ar kortelė nėra įdėta atvirkščiai;
• Patikrinkite, ar kortelė nėra pažeista. Pabandykite ją panaudoti kitame įrenginyje;
• Kortelę išimkite ir vėl įdėkite. Perkraukite įrenginį;
• Peržiūrėkite diegimo vadovą, pridėtą prie kortelės.

Negalima kopijuoti failų

• Patikrinkite, kad ryšys tarp jūsų PC/nešiojamojo kompiuterio ir įrenginio būtų tinkamai nustatytas;
• Irenginio atmintis gali būti perpildyta, todėl būtina ištrinti nereikalingus failus;

lrenginio priežiūra

Tinkama jrenginio priežiūra užtikrina ilgą ir patikimą veikimą

• Nelaikykite jrenginio didelès drègmès ir karščio sąlygomis;
• Saugokite jrenginj nuo saulès ir UV spindulių;
• Nedėkite ir nemeskite objektų ant įrenginio viršaus;
• Saugokite jrenginj nuo smūgių, pavyzdžiui, netrankykite ir nenumeskite;
• Saugokite jrenginj nuo drėgmės ir staigiu temperatūros pokyčių, dėl kurių gali kauptis vanduo jrenginio viduje ir pažeisti jrenginį. Jeigu jrenginys gavo drėgmės, nejunkite jrenginio, kol jis visiškai neišdžiuvo;
  • Irenginio ekranas labai jautrus įbrėžimams. Nelieskite ekrano aštriais objektais. Galite naudoti apsauginę plėvelę, siekiant apsaugoti ekraną nuo įbrėžimų;
• Niekada nevalykite ekrano, kol irenginys yra jjungtas. Valydami naudokite tik minkstą šluostę;
• Ekrano valymui nenaudokite popierinių servetėlių ar rankšluosčių;
• Neardykite, netaisykite ir nemodifikuokite jrenginio savarankiškai. Tokie veiksmai gali būti sveikatos sužalojimo bei neteisingo jrenginio veikimo priežastimi. Be to, dėl šių veiksmų bus panaikinta garantija.
• Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgmė: nuo 5 % iki 90 % be kondensato (25 °C).

Saugus vairavimas

• Siekdami saugiai naudotis jrenginio funkcijomis, nepamirškite laikytis eismo taisyklių. Be to, vadovaukitės nuovoka vairuodami transporto priemonę, nes ji yra padidėjusios rizikos šaltinis;
• Pirmiausia, šios taisyklės nustatomos pagal pavjoaus trečiųjų asmenų sveikatai ar gyvybei riziką, jų turto ir naminių gyvūnų sužalojimo riziką bei pakenkimo aplinkai riziką;
• Kai sustabdote transporto priemonę, naudokite rankinį stabdį. Rankini stabdis turi nuolat veikti be priekaištų siekiant apsisaugoti nuo bet kokio automobilio judėjimo;
• Visuomet statykite savo transporto priemonę atviroje ir gerai ventiliuojamoje vietoje;
• Garso stiprumas automobilio viduje turétų būti pakankamai mažas, kad išgirstumėte viską, kas vyksta transporto priemonės išorėje;
• Neatlikinėkite jokių veiksmų su įrenginiu, kurie galėtų atitraukti nuo vairavimo.

NAVITEL s.r.o. pareiškia, kad NAVITEL G550 yra suderinamas su Direktyva RED 2014/53/EU.

Visas atitikties deklaracijos tekstas pateikiamas šiuo interneto adresu:

www.navitel.cz/lt/declaration_of_conformity/g550moto

Ivadas

Navitel Navigator – tai daugiafunkcinė navigacijos programa, veikianti be interneto ryšio ir naudojama veiksmingai maršruto paieškai ir planavimui. Pagrindinės programos užduotys yra esamos pozicijos identifikavimas ir parodymas žemėlapyje, automatinis ir rankinis maršruto taškų nustatymas, objektų paieška, skaičiavimas, kelionės informacijos rodymas ir daugybė kitų funkciju.

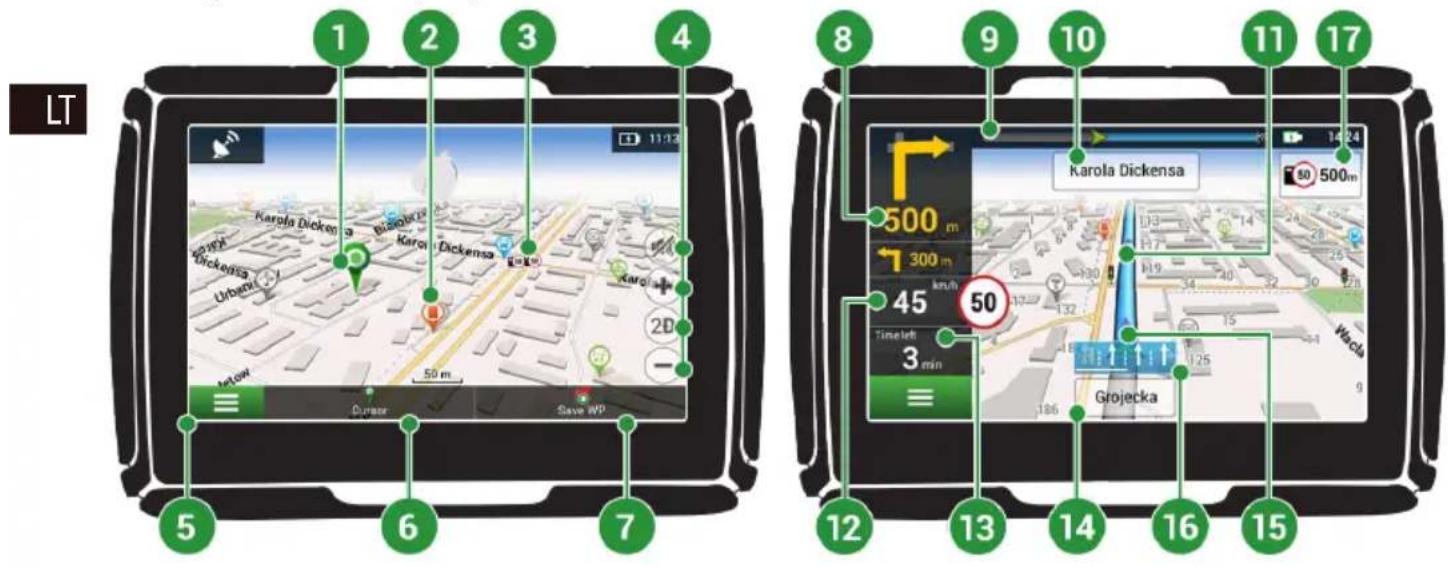

Programos sąsaja

1 Taškas ant žemėlapio	Žemėlapio palietimas pažymi tašką kitoms operacijoms su „Žymekliu“ ir „Išsaugoti KT“.
2	Tai pavyzdys, kaip lankytinos vietos (LV) rodomos programoje. Skirtingos LV kategorijos turi skirtingas piktogramas. Egzistuoja didelė piktogramų įvairovė konkrečioms LV, tokios kaip, prekybos centrai, firminės parduotuvės, degalinės ir t.t.
3	GREIČIO KAMERA Tai pavyzdys, kaip GREIČIO KAMEROS funkcijos piktogramos yra rodomos žemėlapyje. Greičio kamera – tai specialios žymės žemėlapyje, kurios skirtos įspėti apie greičio matavimo kameras, radarus, pavojingas sankryžas, greičio ribotuvus ir kitas tikėtinas kliūtis kelyje.
4 Žemėlapio mygtukai	Tai mygtukai, skirti žemėlapio vaizdo tipų (2D/3D) valdymui, mastelio nustatymui ir garso parametrams.
5 Pagrindinis meniu Palietus šį mygtuką atsidaro pagrindinis programos meniu.
6	Šis mygtukas tampa prieinamas tik tada, kai žemėlapyje pasirenkamas taškas. Palietus šį mygtuką, atsidarys „Mano maršrutas“ ekranas, kuriame galėsite atlikti įvairius veiksmus su pasirinktu tašku.
7	Išsaugoti KT Šis mygtukas tampa prieinamas, kai žemėlapyje pasirenkamas taškas. Palietus mygtuką pasirinktas taškas bus išsaugomas kelio taško forma.
8 Būsimas manevras	Parodo atstumą iki dviejų būsimų manevru. Palietus ženklą atsidaro dialogo langas su keletu konfigūracijos nustatymų.
9 Progreso juostelė Ši juostelė parodo praėjusią ir likusią maršruto dalį.
10 Gatvė po manevro	Gatvės pavadinimas po manevro. Atkreipiame dėmesį, kad esant tam tikromis sąlygomis, būsimos eismo linijos bus rodomos panelėje vietoj gatvės po manevro.
11 Maršrutas Aktyvus maršrutas.
12	Greitis Kelio greičio apribojimas rodomas šalia esamo automobilio greičio. Programa praneša vairuotojui apie bet kokius greičio nuokrypius: oranžinės spalvos blokas nustatytam greičiui (pagal nutylėjimą - 10 km/h), raudonas - didesnis greitis. “Nustatymų” skiltyje “Įspėjimai” galima nustatyti greičio viršijimo lygį oranžiniam pranešimui iki 30 km/h.
13 Informacinė panelė	Rodo informaciją apie numatytą atvykimo laiką, rinkinį.
14	Dabartinė gatvė Dabartinės gatvės pavadinimas (aktyvus tik tada, kai ryšys su satelitais yra nustatytas). Jeigu žemėlapis neturi informacijos apie aktyvios gatvės pavadinimą, rodoma judėjimo kryptis (šiaurė, pietūs, vakarai ir rytai).
15 GPS žymeklis Parodo esamą įrenginio padėtį, kai GPS imtuvas yra jjungtas.
16 Manevro indikatorius	Keliant kelius dviem ar daugiau juostų, šis indikatorius rodo informaciją apie leistiną manevrą artimiausioje sankryžoje ar posūkyje; progreso juosta po indikatoriumi rodo atstumą iki aprašyto manevro.
17	Kelių nuostatai Dešinėje ekrano programos pusėje rodomas atstumas iki artimiausio važiavimo nurodymų. Kai artėja, programa parodo atgalinį skaičių iki artimiausios kameros, kelio ženklo ar žymėjimo.

Maršrutas iki taško, pasirinkto žemėlapyje

Jūs galite suplanuoti maršrutą iki tam tikro taško, pasirinkto žemėlapyje. Dabartinė įrenginio padėtis tampa pradiniu maršruto tašku. Palieskite ant vietos žemėlapyje norėdami pažymėti tašką, pasirinkite „Žymeklj” [1] ir tuomet palieskite „Važiuokite!” [2]. Žemėlapyje bus rodomas visas maršrutas [3].

Maršrutas pagal adresą

Norėdami apskaičiuoti maršrutą iki konkretaus žinomo adreso, pasirinkite „Meniu“ [1] > „Rasti“ [2] > „Pagal adresą“, ir tuomet palieskite „Pasirinkti šalj“ [3]. įrašykite šalies pavadinimą [4]. Palieskite piktogramą, esančią viršutinėje dešinėje ekrano dalyje, kad paslėptumėte klaviatūrą. Pasirinkti šalj [5]. „Pasirinkti miestą“, „Pasirinkti gatvę“ ir „Pasirinkti pastatą“ tampa aktyvios tik užpildžius ankstesnius adreso laukelius [6]. Kai įvedama visa informacija, ekrane bus rodomas objektas [7]. Paspauskite „Važiuokite!“. Programa automatiškai suplanuos maršrutą nuo jūsų dabartinės vietos iki adreso [8]. Dabar galite vadovautis maršrutu [9].

NAVITEL

Visų maršruto taškų rankinis nustatymas

Norėdami suplanuoti maršrutą, kai ir pradžios, ir paskirties taškai yra nustatomi rankiniu būdu, pirmiausia pažymėkite tašką žemėlapyje toje vietoje, kurioje planuojate pradėti maršrutą, tuomet palieskite „Žymeklį” [1] norėdami pereiti į „Mano maršrutas“ ekraną. Palieskite informacinę panelę ekrano apačioje [2]. Pasirinkite „Nustatyti startą” „Savybės“ ekrane [3]. Programa paprašys išjungti GPS imtuvą. Žemėlapyje bus pažymėtas taškas kaip pradžios taškas. Pasirinkite paskirties vietą žemėlapyje: palieskite ant žemėlapio, norėdami pažymėti tašką, pasirinkite „Žymeklis” [4], tuomet „Mano maršrutas“ ekrane palieskite „Važiuokite!“ [5]. Programa suplanuos maršrutą [6].

pav. 1 pav. 2 pav. 3

Navitel Navigator Update Center – nemokama programa PK, kuri padės atnaujinti jūsų automobilio navigaciją. Programa įrengiama kompiuteriuose su OC Windows..

1. Norėdami įrengti Navitel Navigator Update Center PK spauskite mygtuką Parsisiųsti ir vykdykite instrukciją ekrane. Po įrengimo paleiskite programą Navitel Navigator Update Center savo kompiuteryje.
2. Prijunkite automobilio navigaciją prie PK per USB jungtį.
3. Jeigu jrenginys pajungtas teisingai, programa nustatys ji automatiškai. Jeigu programa nepaleista, kompiuteris atpažjsta jrenginj kaip išorinj diską arba USC-laikmeną [1].

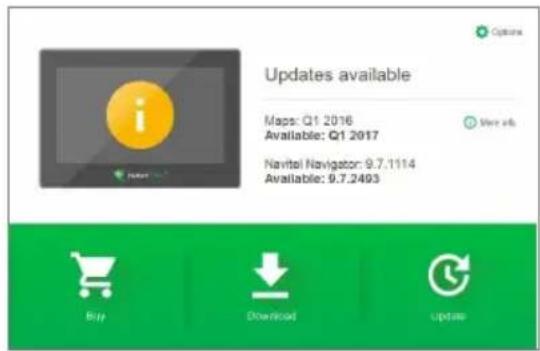

4. Navitel Navigator Update Center rodo ekrane galimus žemėlapių ir programinės įrangos naujinimus [2].

pav. 1

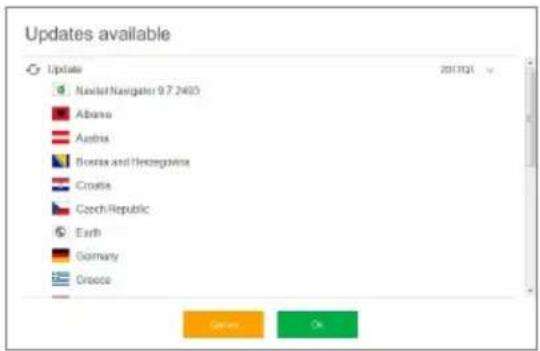

1. Spausti mygtuką Naujinimai, norint pamatyti išsamų galimų naujinimų sąrašą [3]. Spausti OK, kad naujinimai būtų atsisiųsti ir jrengti [4]. Rekomenduojama pirmiausia atnaujinti programinę įrangą, kadangi nauji žemėlapiai optimizuoti darbui su nauja PJ versija.

pav. 3 pav. 4

1. Spausti Atsisiųsti, norint pamatyti išsamų galimų naujinimų sąrašą. Spausti OK.

NAVITEL

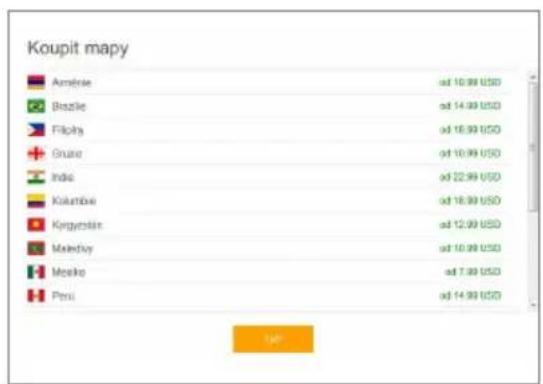

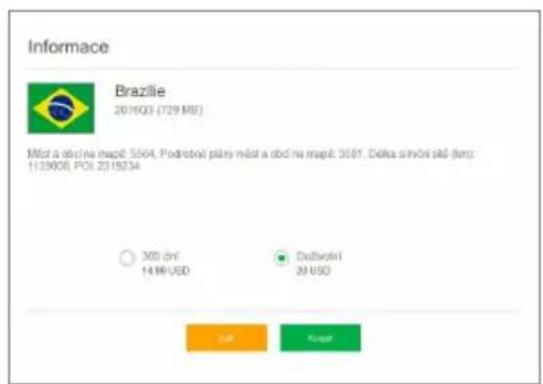

1. Spausti Pirkti ir pasirinkti šalies žemėlapį arba žemėlapių paketą, kurį norite jsigyti [5]. Galima jsigyti neribotą licencinį raktą arba prenumeruoti navigacinį žemėlapį 1 metams [6]. Atsisiųsti jsigytus žemėlapius.

pav. 5 pav. 6

1. Programinė įranga ir žemėlapiai atnaujinti. Atjungti automobilio navigaciją nuo PK.

levads

Cienitais klient!

• Motor Navigator NAVITEL G550 MOTO
- Motociklo tvirtinimas
- Plunksna
• Motociklo jkroviklio adapteris
• Laikiklis automobiliui
• Automobilių įkroviklio adapteris 12/24 V
- Docking station
• Laidas mini USB - USB
- Plastikiniai pincetai
• Vartotojo vadovas
- Garantiné kortelè

lerīces shēma
