Produkto tipas	Vaizdo registratorius (DVR)
Ekranas	2 colių TFT LCD (320×240)
Kameros jutiklis	GC2063 su naktiniu matymu
Vaizdo raiška	1920×1080 @ 30 fps (MOV, H.264)
Nuotraukų raiška	12 MP (JPG)
Žiūrėjimo kampas	140°
Objektyvas	4 sluoksnių stiklas
Atmintis	microSD iki 64 GB (10 klasė ar aukštesnė)
Baterija	100 mAh, 3.7 V (įmontuota)
Maitinimo įvadas	5 V, 1 A per micro-USB
Procesorius	JL5601
Ciklinis įrašymas	Taip (pasirenkama trukmė)
G jutiklis	Taip (automatinis užrakinimas po smūgio)
Stovėjimo monitorius	Taip (įrašymas, aktyvuojamas vibracijos)
Judesio aptikimas	Taip (automatinis įrašymas, kai aptinkamas judesys)
Intervalinis įrašymas	Taip (100 ms, 200 ms, 500 ms)
Mikrofonas / Garsiakalbis	Įmontuoti
Kalbos	Čekų, Vokiečių, Estų, Anglų, Vengrų, Latvių, Lietuvių, Lenkų, Rumunų, Rusų, Slovakų, Ukrainiečių

Dažnai užduodami klausimai - MSR550 NV Navitel

Kaip įdiegti Navitel MSR550 NV?

Įkiškite didelės spartos microSD kortelę (10 klasė ar aukštesnė, 8–64 GB) į lizdą. Pritvirtinkite įrenginį prie priekinio stiklo naudodamiesi pridedamu laikikliu. Prijunkite automobilinį įkroviklį prie cigarečių degtuko ir prie DVR per micro-USB. Sureguliuokite kameros padėtį ir įjunkite maitinimą. Įrenginys automatiškai pradės įrašymą, kai bus prijungtas maitinimas.

Kaip pradėti arba sustabdyti įrašymą?

Budėjimo režime (STBY) paspauskite mygtuką OK, kad pradėtumėte įrašymą. Dar kartą paspauskite OK, kad sustabdytumėte. Įrenginys taip pat automatiškai pradeda įrašymą, kai prijungiamas prie išorinio maitinimo šaltinio.

Kas yra ciklinis įrašymas ir kaip jis veikia?

Ciklinis įrašymas padalija vaizdo įrašą į nustatytos trukmės failus (pvz., 1/3/5 minutes). Kai atminties kortelė užpildoma, seniausi neapsaugoti failai yra perrašomi. Tai užtikrina nuolatinį įrašymą be rankinio ištrynimo.

Kaip veikia judesio aptikimo funkcija?

Kai judesio aptikimas įjungtas, DVR automatiškai pradeda įrašymą, kai prieš objektyvą pajuda objektas. Jei judesys neaptinkamas ilgiau nei 20 sekundžių, įrašymas sustoja. Tai taupo atminties vietą.

Kas yra G jutiklis ir kaip jis apsaugo mano vaizdo įrašus?

G jutiklis aptinka staigius smūgius ar susidūrimus. Suveikus, dabartinis vaizdo failas automatiškai užrakinamas (apsaugomas) ir nebus perrašytas ciklinio įrašymo metu. Tai išsaugo įvykių įrodymus.

Kaip įkrauti bateriją ir kokia jos talpa?

Įmontuota baterija yra 100 mAh, 3,7 V. Ji įkraunama automatiškai, kai DVR prijungtas prie automobilinio įkroviklio per micro-USB. Raudonas LED užsidega žaliai, kai pilnai įkrauta. Baterija skirta avariniam stovėjimo režimui ir saugiam išjungimui; nuolatiniam darbui reikalingas pastovus maitinimas.

Ar galiu užrakinti vaizdo įrašą, kad būtų išvengta ištrynimo?

Taip. Įrašymo metu paspauskite mygtuką Mode, kad užrakintumėte dabartinį failą (pasirodys rakto piktograma). Peržiūros režime pasirinkite failą, paspauskite Menu, pasirinkite Protect, tada Lock Current arba Lock All. Apsaugoti failai negali būti ištrinti ar perrašyti.

Kaip atstatyti įrenginį, jei jis užšąla?

Jei DVR nereaguoja, paspauskite mygtuką Reset (esantį šalia microSD lizdo) naudodami popierinę sąvaržėlę ar panašų įrankį. Tai iš naujo paleis įrenginį neprarandant išsaugotų failų.

Kaip valyti objektyvą ir įrenginį?

Prieš valydami išjunkite įrenginį. Švelniai nuvalykite objektyvą minkšta, sausa šluoste, kad pašalintumėte dulkes ar pirštų atspaudus. Nenaudokite chemikalų, ploviklių ar abrazyvinių medžiagų, nes jos gali pažeisti objektyvą ar korpusą.

Kokią automobilių stovėjimo monitoriaus režimą turi MSR550 NV?

Kai automobilis pastatytas ir DVR yra budėjimo režime (išjungtas), stovėjimo monitorius įsijungia aptikęs vibraciją. Įrenginys automatiškai įsijungia, įrašo vaizdo įrašą ir užrakina failą, kad apsaugotų jį nuo perrašymo. Tai padeda užfiksuoti tokius įvykius kaip smūgiai ar vagystės.

NAUDOJIMO INSTRUKCIJA MSR550 NV Navitel

NAVITEL MSR550 NV yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkciju ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

lrenginio išdėstymas

1. Atramos jungtis
2. Micro-USB lizdas
3. Ekranas
4. Indikatorius (jrašymo)
5. Indikatorius (baterija)
6. Režimas
7. Meniu
8. Gerai
9. Aukštyn
10. Žemyn
11. Garsiakalbis
12. Objektyv
13. MicroSD kortelès lizdas
14. Atkurti
15. Mikrofonas

Specifikacijos

Procesorius JL5601
Ekranas 2", 320×240, TFT
Kameros jutiklis GC2063 (night vision)
Įrašymo formatas MOV (H.264)
Įrašymo raiška 1920×1080, 30 fps
Vaizdo formatas JPG
Vaizdo raiška 12 MP
Peržiūros kampas 140°
Objektyvo tipas 4-sluoksnis stiklo
Saugojimas MicroSD kortelė
MicroSD kortelės talpa Maks.	64 GB

USB micro-USB 2.0
Baterija 100 mAh, 3.7 V
Galia 5 V, 1 A
Dažnis	50/60 Hz
Mikrofonas / garsiakalbis	Yra
Kalba	anglų,čekų,estų,latvių,lenkų,lietuvių,rumunų,rusų,slovakų,ukrainiečių,vengrų,vokiečių

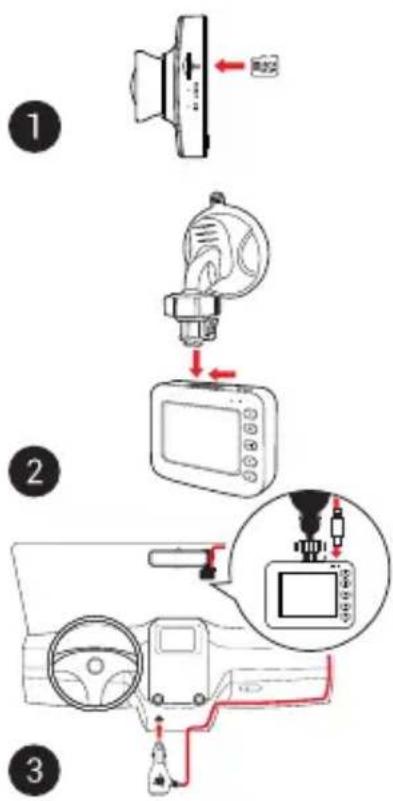

Montavimas

1. Idėkite microSD kortelej DVR. Naudokite didelės spartos SD kortele (10 ar aukštesnės klasės); 8-64 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų.Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• Irenginj pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilinj ikroviklj prijunkite prie cigarečių degiklio lizdo.
• Micro-USB sąsają prijunkite prie automobilinio jkroviklio, naudodami jkroviklio ilginamąjį laidą. Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia raudona indikatoriaus lemputė; jrenginys paleis ir pradės įrašymą (mirksi mėlyna indikatoriaus lemputė).

Atsargumo priemonės

• Naudokite originalų ikroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgme: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš jį valydami.
• Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

Mygtukas Funkcijos
	Paspauskite mygtuką Įrašymo režimu (STBY), norėdami perjungti Įrašymo, Fotografavimo ar Atkūrimas režimus. Paspauskite mygtuką Įrašymo režimu (REC), kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti). Paspauskite meniu mygtuką, norėdami jjungti kitą meniu.
	Paspauskite mygtuką, norėdami jjungti meniu. Paspauskite meniu mygtuką, norėdami jjungti kitą meniu.
	Palaikykite nuspaudę mygtuką 3 sekundes, kad jjungtumėte arba išjungtumėte įrenginį. Paspauskite mygtuką Įrašymo režimu (STBY), kad pradėtumėte įrašymą. Paspauskite mygtuką Įrašymo režimu (REC), kad sustabdyti įrašymą. Paspauskite mygtuką Fotografavimo režimu, kad galėtumėte fotografuoti. Paspauskite mygtuką Atkūrimas režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą. Paspauskite meniu mygtuką, kad pasirinktumėte meniu punktą.
	Paspauskite mygtuką Žemyn Įrašymo režimu, kad jjungtumėte / išjungtumėte mikrofoną. Paspauskite mygtuką Atkūrimas režimu, kad pasirinktumėte kitą / ankstesnį failą. Paspauskite meniu mygtuką, kad pasirinktumėte kitą / ankstesnį meniu punktą.
Atkurti Jei įrenginįs nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba:

• Specifikacijos gali keistis atlikus atnaujinimus.
• Irengtas akumuliatorius skirtas tik avariniam jvykiui parkavimosi režimu ir teisingam jrenginio išjungimui, atjungiant maitinimą; visaverčiam jrenginio darbui bet koku režimu jrenginiui reikia nuolatinio maitinimo šaltinio.

NAVITEL s.r.o. pareiškia, kad NAVITEL MSR550 NV yra suderinamas su Direktyva EMC 2014/30/EU.

Visas atitikties deklaracijos tekstas pateikiamas šiuo interneto adresu:

www.navitel.cz/lt/declaration_of_conformity/MSR550NV

lrenginio funkcijos

SD kortelės formatavimas	MicroSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas (mirksi mėlyna indika toriaus lemputė). Paspauskite mygtuką Gerai, kad sustabdytumėte įrašymą. Dar kartą paspauskite Gerai, kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Fotografavimo	Įrašymo režimu (STBY) paspauskite Režimas mygtuką, kad įjungtumėte fotografavimo režimą ir Gerai mygtuką, norėdami fotografuoti (išsaugoma automatiškai).
Atkūrimas	Įrašymo režimu (STBY) du kartus paspauskite Režimas mygtuką, kad įjungtumėte atkūrimo režimą; norėdami pasirinkti failą, paspauskite Aukštyn ir Žemyn mygtukus; paspauskite Gerai mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite Gerai mygtuką, kad pristabdytumėte / vėl paleistumėte failą; paspauskite Aukštyn ir Žemyn mygtukus, norėdami pasukti pirmyn / atgal.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokia tvarka, kokia jie buvo sukurti.
Laiko atkarpos įrašymas	Įrašymo parametrai: 100 ms - įrašoma 10 kadru per sekundę (fps), 200 ms – įrašoma 5 kadrai per sekundę, 500 ms – įrašoma 2 kadrai per sekundę. Tik greitas įrašo atsukimas (30 kadru per sekundę). Įprastas atsukimas negalimas.
Judesio aptikimo	Kad kāds objekts atrodas kustībā, ierīce automātiski sāks ierakstīt. Ja objekts neuzsāks kustību vairāk nekā 20 sekunžu laikā, ierakstīšana tiks pārtraukta.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Užrakto failas	jrašymo režimu (REC) paspauskite Režimas mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Atkūrimo režimu pasirinkite failą, paspauskite Meniu mygtuką ir pasirinkite Apsaugoti. Tada paspauskite Užrakinti esamą įrašą arba Užrakinti viską mygtuką. Apsaugotų failų negalima pašalinti arba perrašyti. Norėdami pašalinti apsaugą, pasirinkite Atrakinti esamą įrašą / Atrakinti viską.
Žyma Ši funkcija leidžia pridėti įrašo datos žymą.
G-jutiklis Transporto priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo	Aptikus vibravimą, kai jrenginys yra išjungtas, jis automatiškai įsijungs ir paleis įrašymą. Failas monitorius bus apsaugotas (užrakintas).
Baterija	Įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega raudona indikatoriaus lemputė; įkraunant bateriją, raudona indikatoriaus lemputė tampa žalia.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti šjungti ekraną meniu.
USB-jungtis *	Prijungus įrenginį prie kompiuterio USB kabeliu, pasirodys dvi ryšio parinktys:1) Mass Storage: paleiskite, nukopijuokite ir ištrinkite failus.2) Record: standartinis režimas.

* Ši funkcija galima tik 20200506_AC56 ir naujesnės versijos programinės įrangos versijose.
