MSR550 NV - GPS Navitel - Бесплатное руководство пользователя

Тип продукта	Автомобильный видеорегистратор (DVR)
Дисплей	2-дюймовый TFT ЖК-дисплей (320×240)
Датчик камеры	GC2063 с ночным видением
Разрешение видео	1920×1080 @ 30 кадров/с (MOV, H.264)
Разрешение фото	12 Мп (JPG)
Угол обзора	140°
Объектив	4-слойное стекло
Память	microSD до 64 ГБ (класс 10 и выше)
Аккумулятор	100 мАч, 3,7 В (встроенный)
Вход питания	5 В, 1 А через micro-USB
Процессор	JL5601
Циклическая запись	Да (выбираемая длительность)
G-сенсор	Да (автоматическая блокировка при ударе)
Парковочный монитор	Да (запись по вибрации)
Детектор движения	Да (автозапись при обнаружении движения)
Интервальная запись	Да (100 мс, 200 мс, 500 мс)
Микрофон / динамик	Встроенные
Языки	Чешский, немецкий, эстонский, английский, венгерский, латышский, литовский, польский, румынский, русский, словацкий, украинский

Часто задаваемые вопросы - MSR550 NV Navitel

Как установить Navitel MSR550 NV?

Вставьте высокоскоростную карту microSD (класс 10 и выше, 8-64 ГБ) в слот. Закрепите устройство на лобовом стекле с помощью прилагаемого держателя. Подключите автомобильное зарядное устройство к прикуривателю и к видеорегистратору через micro-USB. Отрегулируйте положение камеры и включите питание. Устройство начнет запись автоматически при подключении питания.

Как начать или остановить запись?

В режиме ожидания (STBY) нажмите кнопку OK, чтобы начать запись. Нажмите OK снова, чтобы остановить. Устройство также начинает запись автоматически при подключении к внешнему источнику питания.

Что такое циклическая запись и как она работает?

Циклическая запись разделяет видео на файлы заданной длительности (например, 1/3/5 минут). Когда карта памяти заполняется, самые старые незащищенные файлы перезаписываются. Это обеспечивает непрерывную запись без ручного удаления.

Как работает функция обнаружения движения?

Когда детектор движения включен, видеорегистратор автоматически начинает запись, когда объект движется перед объективом. Если движение не обнаружено более 20 секунд, запись останавливается. Это экономит место на карте памяти.

Что такое G-сенсор и как он защищает мои видео?

G-сенсор обнаруживает резкие удары или столкновения. При срабатывании текущий видеофайл автоматически блокируется (защищается) и не будет перезаписан во время циклической записи. Это сохраняет доказательства происшествий.

Как зарядить аккумулятор и какова его емкость?

Встроенный аккумулятор имеет емкость 100 мАч, 3,7 В. Он заряжается автоматически при подключении видеорегистратора к автомобильному зарядному устройству через micro-USB. Красный светодиод становится зеленым при полной зарядке. Аккумулятор предназначен для аварийного парковочного режима и безопасного выключения; непрерывная работа требует постоянного питания.

Можно ли заблокировать видео, чтобы предотвратить удаление?

Да. Во время записи нажмите кнопку Mode, чтобы заблокировать текущий файл (появится значок ключа). В режиме воспроизведения выберите файл, нажмите Menu, выберите Protect, затем Lock Current или Lock All. Защищенные файлы нельзя удалить или перезаписать.

Как сбросить устройство, если оно зависло?

Если видеорегистратор перестает отвечать, нажмите кнопку Reset (находится рядом с разъемом microSD) с помощью скрепки или аналогичного инструмента. Это перезагрузит устройство без потери сохраненных файлов.

Как чистить объектив и устройство?

Выключите устройство перед чисткой. Аккуратно протрите объектив мягкой сухой тканью, чтобы удалить пыль или отпечатки пальцев. Не используйте химикаты, моющие средства или абразивные материалы, так как они могут повредить объектив или корпус.

Какой режим парковочного монитора есть у MSR550 NV?

Когда автомобиль припаркован, а видеорегистратор находится в режиме ожидания (выключен), парковочный монитор активируется при обнаружении вибрации. Устройство автоматически включается, записывает видео и блокирует файл для защиты от перезаписи. Это помогает зафиксировать такие инциденты, как удары или кража.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MSR550 NV Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL MSR550 NV – многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

Внешний вид устройства

1. Крепление
2. Разъем micro-USB
3. Экран
4. Индикатор записи
5. Индикатор заряда
6. Кнопка Режим
7. Кнопка Меню
8. Кнопка ОК
9. Кнопка Вверх
10. Кнопка Вниз
11. Динамик
12. Объектив
13. Слот microSD
14. Кнопка Сброс
15. Микрофон

Спецификация

Процессор JL5601
Дисплей 2", 320×240, TFT
Сенсор камеры GC2063 (night vision)
Формат видео MOV (H.264)
Разрешение видео 1920×1080, 30 fps
Формат изображения JPG
Разрешение изображения 12 Мп
Угол обзора 140°
Объектив 4 линзы из стекла
Память microSD карта
Объем microSD-карты до 64 Гбайт

USB micro-USB 2.0
Аккумулятор 100 мА·ч, 3,7 В
Питание 5 В, 1 А
Частота	50/60 Гц
Микрофон / динамик Есть
Языки	английский,венгерский,латвийский,литовский,немецкий,польский,румынский,русский,словацкий,украинский,чешский,эстонский

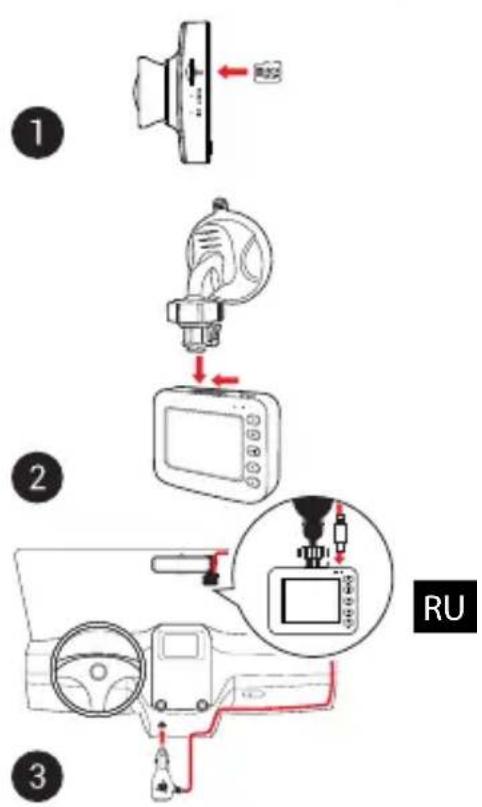

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-64 Гбайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы видеорегистратора.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите видеорегистратор на лобовом стекле при помощи крепления.

• Подключите зарядное устройство к гнезду прикуривателя.
• Подключите зарядное устройство к разъему видеорегистратора (micro-USB).
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится красный индикатор. Видеорегистратор включится и начнет запись (наччёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
	Нажмите, чтобы переключиться между режимами Записи видео (STBY), Съемки фото, Просмотра видео и Просмотра фото.В режиме Записи видео (REC) нажмите, чтобы заблокировать / разблокировать файл (защищенный файл не может быть удален или перезаписан).В Меню нажмите, чтобы выбрать следующий раздел меню.
	Нажмите, чтобы перейти в Меню.В Меню нажмите, чтобы выбрать следующий раздел Меню.
	Нажмите и удерживайте 3 секунды для включения / выключения устройства.В режиме Записи видео (STBY) нажмите для начала записи.В режиме Записи видео (REC) нажмите, чтобы остановить запись.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Воспроизведения нажмите, чтобы просмотреть файл, или приостановить / продолжить просмотр видеофайла.В Меню нажмите, чтобы выбрать пункт меню.
	В режиме Записи видео нажмите Вниз, чтобы выключить / включить микрофон.В режиме Воспроизведения нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт меню.
Reset Если устройство не отвечает, нажмите для сброса.

Примечание:

• Технические характеристики, функционал, комплектация и внешний вид устройства могут быть изменены производителем без предварительного уведомления.
• Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото	В режиме Записи видео (STBY) нажмите кнопку Режим, чтобы попасть в режим Съемки фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Воспроизведение	В режиме Записи видео (STBY) дважды нажмите кнопку Режим, чтобы попасть в режим Воспроизведения. Выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Вверх / Вниз.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Интервальная запись	Параметры записи: 100 мс – запись с частотой 10 кадров в секунду (к/с), 200 мс – запись 5 к/с, 500 мс – запись 2 к/с. Запись воспроизводится ускоренно (30 к/с). Обычное воспроизведение недоступно.
Детектор движения	При обнаружении двигающегося объекта устройство автоматически начнет запись. Если объект не двигается более 20 секунд, запись прекратится.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите Режим, чтобы защитить текущую запись. Нажмите ещё раз, чтобы снять защиту. В режиме Воспроизведения, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Выберите Разблокировать этот файл или Разблокировать все файлы, чтобы снять защиту.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. Когда батарея будет полностью заряжена, индикатор загорится зеленым.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.

* Эта функция доступна только в версии прошивки 20200506_AC56 и выше.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
• Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
- После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор. Модель товара: NAVITEL MSR550 NV.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Dongguan Digi-in Digital Technology Co., Ltd. [Донгруан Диги-ин Диджитал Технологжи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.НР15.В.03085/20, срок действия: до 26.03.2025. Выдана согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации Общества с ограниченной ответственностью "Оценка продукции и систем менеджмента" 27.03.2020.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.НВ11.В.10502/20, срок действия: до 26.03.2025. Выдана согласно требованиям Технического регламента ТР ЕАЭС 037/2016 Органом по сертификации продукции Общества с ограниченной ответственностью «СЕРТИФИКА» 27.03.2020.

Дата производства: указана в серийном номере на корпусе устройства в формате MSR550NГГГГММ00000.

год месяц
