MSR550 NV - GPS Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam (DVR)
Display	2-Zoll TFT-LCD (320×240)
Kamerasensor	GC2063 mit Nachtsicht
Videoauflösung	1920×1080 bei 30 fps (MOV, H.264)
Fotoauflösung	12 MP (JPG)
Blickwinkel	140°
Objektiv	4-schichtiges Glas
Speicher	microSD bis zu 64 GB (Klasse 10 oder höher)
Akku	100 mAh, 3,7 V (integriert)
Stromversorgung	5 V, 1 A über micro-USB
Prozessor	JL5601
Loop-Aufnahme	Ja (wählbare Dauer)
G-Sensor	Ja (automatische Sperre bei Aufprall)
Parkmonitor	Ja (vibrationsaktivierte Aufnahme)
Bewegungserkennung	Ja (automatische Aufnahme bei Bewegung)
Intervallaufnahme	Ja (100 ms, 200 ms, 500 ms)
Mikrofon / Lautsprecher	Integriert
Sprachen	Tschechisch, Deutsch, Estnisch, Englisch, Ungarisch, Lettisch, Litauisch, Polnisch, Rumänisch, Russisch, Slowakisch, Ukrainisch

Häufig gestellte Fragen - MSR550 NV Navitel

Wie installiere ich den Navitel MSR550 NV?

Legen Sie eine schnelle microSD-Karte (Klasse 10 oder höher, 8-64 GB) in den Steckplatz ein. Montieren Sie das Gerät mit dem mitgelieferten Halter an der Windschutzscheibe. Schließen Sie das Autoladegerät an den Zigarettenanzünder und über micro-USB an den DVR an. Passen Sie die Kameraposition an und schalten Sie das Gerät ein. Das Gerät beginnt automatisch mit der Aufnahme, wenn der Strom angeschlossen ist.

Wie starte oder stoppe ich die Aufnahme?

Im Standby-Modus (STBY) drücken Sie die OK-Taste, um die Aufnahme zu starten. Drücken Sie erneut OK, um zu stoppen. Das Gerät startet die Aufnahme auch automatisch, wenn es an eine externe Stromversorgung angeschlossen wird.

Was ist Loop-Aufnahme und wie funktioniert sie?

Die Loop-Aufnahme teilt Videos in Dateien einer festgelegten Dauer (z. B. 1/3/5 Minuten). Wenn der Speicher voll ist, werden die ältesten ungeschützten Dateien überschrieben. Dies gewährleistet eine kontinuierliche Aufnahme ohne manuelles Löschen.

Wie funktioniert die Bewegungserkennung?

Wenn die Bewegungserkennung aktiviert ist, beginnt der DVR automatisch mit der Aufnahme, wenn sich ein Objekt vor der Linse bewegt. Wenn länger als 20 Sekunden keine Bewegung erkannt wird, stoppt die Aufnahme. Dies spart Speicherplatz.

Was ist der G-Sensor und wie schützt er meine Videos?

Der G-Sensor erkennt plötzliche Stöße oder Kollisionen. Bei Auslösung wird die aktuelle Videodatei automatisch gesperrt (geschützt) und während der Loop-Aufnahme nicht überschrieben. So bleiben Beweise von Vorfällen erhalten.

Wie lade ich den Akku und welche Kapazität hat er?

Der integrierte Akku hat 100 mAh, 3,7 V. Er lädt automatisch, wenn der DVR über micro-USB mit dem Autoladegerät verbunden ist. Die rote LED leuchtet grün, wenn der Akku voll ist. Der Akku ist für den Notfall-Parkmodus und sicheres Herunterfahren vorgesehen; Dauerbetrieb erfordert konstante Stromversorgung.

Kann ich ein Video sperren, um das Löschen zu verhindern?

Ja. Drücken Sie während der Aufnahme die Mode-Taste, um die aktuelle Datei zu sperren (ein Schlüsselsymbol erscheint). Im Wiedergabemodus wählen Sie eine Datei aus, drücken Sie Menu, wählen Sie Schützen und dann Aktuelle sperren oder Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden.

Wie setze ich das Gerät zurück, wenn es einfriert?

Wenn der DVR nicht mehr reagiert, drücken Sie die Reset-Taste (in der Nähe des microSD-Steckplatzes) mit einer Büroklammer oder einem ähnlichen Werkzeug. Dadurch wird das Gerät neu gestartet, ohne gespeicherte Dateien zu verlieren.

Wie reinige ich die Linse und das Gerät?

Schalten Sie das Gerät vor der Reinigung aus. Wischen Sie die Linse vorsichtig mit einem weichen, trockenen Tuch ab, um Staub oder Fingerabdrücke zu entfernen. Verwenden Sie keine Chemikalien, Reinigungsmittel oder scheuernde Materialien, da diese die Linse oder das Gehäuse beschädigen können.

Welchen Parküberwachungsmodus hat der MSR550 NV?

Wenn das Fahrzeug geparkt ist und der DVR sich im Standby (ausgeschaltet) befindet, wird der Parkmonitor bei Erkennung von Vibration aktiviert. Das Gerät schaltet sich automatisch ein, nimmt ein Video auf und sperrt die Datei, um sie vor Überschreiben zu schützen. So können Vorfälle wie Stöße oder Diebstahl aufgezeichnet werden.

BEDIENUNGSANLEITUNG MSR550 NV Navitel

Sehr geehrter Kunde!

Vielen Dank für den Kauf dieses NAVITEL®- Produktes.

Der NAVITEL MSR550 NV ist ein multifunktionaler HD-DVR mit vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Bitte lesen Sie das Handbuch vor Gebrauch des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Anordnung des Geräts

1. Halter
2. Micro-USB-Anschluss
3. Bildschirm
4. LED-Lichtanzeige (Aufnahme)
5. LED-Lichtanzeige ( Batterie)
6. Modus
7. Menü
8. OK
9. Nach oben
10. Nach unten
11. Lautsprecher
12. Linse
13. Einschub für microSD Karte
14. Reset
15. Mikrofon

Spezifikation

Prozessor JL5601
Display 2", 320×240, TFT
Kamerasensor	GC2063 (night vision)
Aufzeichnungsformat MOV (H.264)
Videoauflösung 1920×1080, 30 fps
Bildformat JPG
Bildauflösung 12 MP
Sichtwinkel 140°
Linse 4-Schicht Glas
Speicherkarte MicroSD karta
Kapazität der microSD-Karte Max. 64 GB

USB micro-USB 2.0
Batterie 100 mAh, 3.7 V
Stromversorgung 5 B, 1 A
Frequenz 50/60 Hz
Mikrofon / Lautsprecher	Ja
Sprache	Deutsch, Englisch, Estnisch, Lettisch, Litauisch, Polieren, Rumänisch, Russisch, Slowakisch, Tschechisch, Ungarisch, Ukrainisch

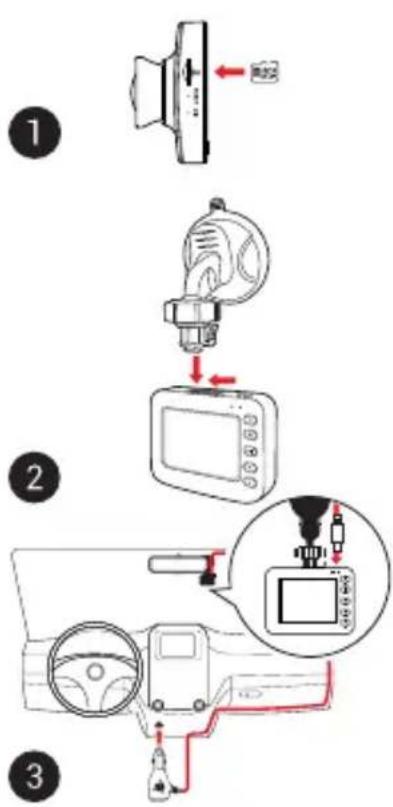

Installation

1. Legen Sie eine microSD-Karte in den DVR. verwenden Sie eine Hochgeschwindigkeits-microSD-Karte (mindestens Class 10), die Kapazität sollte 8-64 GB betragen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Befestigen Sie das Gerät an der Frontscheibe mittels des Halters.

• Schließen Sie das Ladegerät an der Steckdose des Zigarettenanzünders an.
• Schließen Sie die micro-USB-Schnittstelle am Ladegerät mittels des Verlängerungskabels des Ladegeräts an.
• Passen Sie die Position der Kamera an.
• Schalten Sie das Gerät ein; kontrollieren Sie, ob das Gerät richtig installiert ist. Wenn das Gerät richtig installiert ist, wird die Kontrollleuchte rot leuchten; das Gerät schaltet sich ein und beginnt aufzunehmen (Indikator ist eine blau blinkende Kontrollleuchte).

Hinweise

• Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen. Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0°C bis +35°C. Lagerungstemperatur: +5°C bis +45°C. Relative Luft-feuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).
• Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
• Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
• Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
• Halten Sie das Objektiv sauber. Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen immer aus.
• Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet warden.
• Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.

Taste Funktion
	Im modus Record (STBY) drücken Sie zwischen den Modi Record, Capture und Playback um.Im modus Record (REC) drücken, um eine Datei zu sperren (geschützte Dateien können nicht gelöscht oder überschrieben werden).Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
	Drücken, um auf das Menü aufzurufen.Im modus Menü drücken, um den nächsten Menübereich auszuwählen.
	Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ein- oder ausschalten möchten.Im modus Record (STBY) drücken, um die Aufnahme zu starten.Im modus Record (REC) drücken, um die Aufnahme zu stoppen.Im modus Capture drücken, um eine Aufnahme zu machen.Im modus Playback drücken, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Im modus Menü drücken, um einen Menüpunkt auszuwählen.
	Im modus Record die Nach unten Taste drücken, um das Mikrofon ein- oder auszuschalten.Im modus Playback drücken, um den nächsten / vorherigen die Datei auszuwählen.Im modus Menü drücken, um den nächsten / vorherigen Menüpunkt auszuwählen.
Reset Wenn das Gerät nicht reagiert, drücken um zurückzusetzen.

Anmerkung:

• Spezifizierungen, Funktionen, Lay-Out und Paketinhalt des Geräts kann der Hersteller ohne vorherige Bekanntgabe ändern.
  • Die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen; für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

NAVITEL s.r.o. erklärt hiermit, dass NAVITEL MSR550 NV mit der Richtlinie EMC 2014/30/EU kompatibel sind.

Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar:

www.navitel.cz/de/declaration_of_conformity/MSR550NV

Funktionen des Geräts

SD-Karte formatieren	Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.
Video	Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet (wird durch das blinkende blaue Licht angezeigt). Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Foto	Drücken Sie im modus Video (STBY) die Modus, um in den modus Foto zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (Speicherung erfolgt automatisch).
Playback	Drücken Sie im modus Video (STBY) zweimal die Modus, um in den Playback zu wechseln. Drücken Sie die Nach oben / Nach unten, um eine Datei auszuwählen. Drücken Sie die OK-Taste, um eine Datei wiederzugeben. Drücken Sie während der Wiedergabe auf OK, um die Wiedergabe zu unterbrechen / fortzusetzen. Drücken Sie die Nach oben / Nach unten für schnellen Vor- / Rücklauf.
Loop-Aufnahme	Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.
Intervallaufnahme	Aufnahmeparameter: 100 ms - Aufnahme mit 10 Bilder pro Sekunde (B/S), 200 ms - Aufnahme von 5 B/S, 500 ms - Aufnahme von 2 B/S. Es ist nur schnelle Wiedergabe verfügbar (30 Bilder pro Sekunde). Eine normale Wiedergabe ist nicht möglich.
Bewegungserkennung	Bewegt sich ein Objekt, so beginnt das Gerät automatisch mit der Aufnahme. Wenn sich das Objekt länger als 20 Sekunden nicht bewegt, wird die Aufnahme gestoppt.
Tonaufnahme Nehmen	Sie das Video mit oder ohne Ton auf.
Sperrdatei	Drücken Sie im modus Video (REC) auf Modus, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Wählen Sie im Wiedergabemodus eine Datei aus, drücken Sie Menü und wählen Sie Schützen, dann Aktuelle sperren / Alle sperren. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Wählen Sie Aktuelle entsper ren / Alle entsperren aus, um den Schutz aufzuheben.
Stempel	Diese Funktion fügt dem Datensatz einen Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.
G-sensor Wenn das	Fahrzeug von etwas getroffen wird, sperrt der DVR automatisch das aktuelle Video.
Parkmonitor Wenn das	Gerät im Standby-Modus die Vibration erkennt, wird die Aufnahmefunktion automatisch aktiviert.
Batterie	Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die rote Kontroll leuchte. Wenn Die rote Anzeige wird grün, dass die Batterie aufgeladen ist.
Bildschirm ausschalten	Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird; das Off-Screen Zeitintervall lässt sich im Menü Regelmässige Off-Screen einstellen.
USB-Anschluss *	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.

* Diese Funktion ist nur in der Firmware-Version 20200506_AC56 und höher verfügbar.
