MSR550 NV - GPS Navitel - Bezpłatna instrukcja obsługi

Typ produktu	Kamera samochodowa (DVR)
Wyświetlacz	2-calowy TFT LCD (320×240)
Czujnik kamery	GC2063 z noktowizorem
Rozdzielczość wideo	1920×1080 @ 30 kl./s (MOV, H.264)
Rozdzielczość zdjęć	12 MP (JPG)
Kąt widzenia	140°
Obiektyw	4-warstwowe szkło
Pamięć	microSD do 64 GB (klasa 10 lub wyższa)
Bateria	100 mAh, 3,7 V (wbudowana)
Zasilanie	5 V, 1 A przez micro-USB
Procesor	JL5601
Nagrywanie w pętli	Tak (wybierany czas trwania)
Czujnik G	Tak (automatyczne blokowanie przy uderzeniu)
Monitor parkingowy	Tak (nagrywanie aktywowane wibracjami)
Wykrywanie ruchu	Tak (automatyczne nagrywanie po wykryciu ruchu)
Nagrywanie interwałowe	Tak (100 ms, 200 ms, 500 ms)
Mikrofon / Głośnik	Wbudowane
Języki	czeski, niemiecki, estoński, angielski, węgierski, litewski, łotewski, polski, rumuński, rosyjski, słowacki, ukraiński

Często zadawane pytania - MSR550 NV Navitel

Jak zainstalować Navitel MSR550 NV?

Włóż szybką kartę microSD (klasa 10 lub wyższa, 8-64 GB) do gniazda. Zamontuj urządzenie na przedniej szybie za pomocą dołączonego uchwytu. Podłącz ładowarkę samochodową do gniazda zapalniczki i do rejestratora przez micro-USB. Dostosuj położenie kamery i włącz zasilanie. Urządzenie rozpocznie nagrywanie automatycznie po podłączeniu zasilania.

Jak rozpocząć lub zatrzymać nagrywanie?

W trybie gotowości (STBY) naciśnij przycisk OK, aby rozpocząć nagrywanie. Naciśnij OK ponownie, aby zatrzymać. Urządzenie rozpoczyna również nagrywanie automatycznie po podłączeniu do zewnętrznego źródła zasilania.

Czym jest nagrywanie w pętli i jak działa?

Nagrywanie w pętli dzieli wideo na pliki o ustalonym czasie trwania (np. 1/3/5 minut). Gdy karta pamięci jest pełna, najstarsze niezabezpieczone pliki są nadpisywane. Zapewnia to ciągłe nagrywanie bez ręcznego usuwania.

Jak działa funkcja wykrywania ruchu?

Po włączeniu wykrywania ruchu rejestrator automatycznie rozpoczyna nagrywanie, gdy obiekt porusza się przed obiektywem. Jeśli ruch nie zostanie wykryty przez ponad 20 sekund, nagrywanie zostaje zatrzymane. Oszczędza to miejsce na karcie pamięci.

Czym jest czujnik G i jak chroni moje filmy?

Czujnik G wykrywa nagłe uderzenia lub kolizje. Po zadziałaniu bieżący plik wideo jest automatycznie blokowany (zabezpieczany) i nie zostanie nadpisany podczas nagrywania w pętli. Zabezpiecza to dowody zdarzeń.

Jak naładować baterię i jaka jest jej pojemność?

Wbudowana bateria ma pojemność 100 mAh, 3,7 V. Ładuje się automatycznie, gdy rejestrator jest podłączony do ładowarki samochodowej przez micro-USB. Czerwona dioda LED zmienia kolor na zielony po pełnym naładowaniu. Bateria jest przeznaczona do awaryjnego trybu parkingowego i bezpiecznego wyłączania; ciągła praca wymaga stałego zasilania.

Czy mogę zablokować film, aby zapobiec usunięciu?

Tak. Podczas nagrywania naciśnij przycisk Tryb, aby zablokować bieżący plik (pojawi się ikona klucza). W trybie odtwarzania wybierz plik, naciśnij Menu, wybierz Chroń, a następnie Zablokuj bieżący lub Zablokuj wszystkie. Zabezpieczone pliki nie mogą być usunięte ani nadpisane.

Jak zresetować urządzenie, jeśli się zawiesi?

Jeśli rejestrator przestanie reagować, naciśnij przycisk Reset (znajdujący się w pobliżu gniazda microSD) za pomocą spinacza lub podobnego narzędzia. Spowoduje to ponowne uruchomienie urządzenia bez utraty zapisanych plików.

Jak czyścić obiektyw i urządzenie?

Przed czyszczeniem wyłącz urządzenie. Delikatnie przetrzyj obiektyw miękką, suchą szmatką, aby usunąć kurz lub odciski palców. Nie używaj chemikaliów, detergentów ani materiałów ściernych, ponieważ mogą uszkodzić obiektyw lub obudowę.

Jaki tryb monitora parkingowego ma MSR550 NV?

Gdy pojazd jest zaparkowany, a rejestrator jest w trybie gotowości (wyłączony), monitor parkingowy aktywuje się po wykryciu wibracji. Urządzenie automatycznie włącza się, nagrywa film i blokuje plik, aby chronić go przed nadpisaniem. Pomaga to rejestrować zdarzenia takie jak uderzenia lub kradzież.

INSTRUKCJA OBSŁUGI MSR550 NV Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL MSR550 NV to wielofunkcyjny rejestrator, który nagrywa w rozdzielczości Full HD. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość.

Wygląd Zewnętrzny

1. Uchwyt
2. Gniazdo micro-USB
3. Wyświetlacz
4. Dioda LED (nagrywanie)
5. Dioda LED (bateria)
6. Mode
7. Menu
8. OK
9. Góra
10. Dół
11. Głośnik
12. Obiektyw
13. Slot na karty microSD
14. Reset
15. Mikrofon

Parametry techniczne

Procesor JL5601
Wyświetlacz 2", 320×240, TFT
Sensor GC2063 (night vision)
Format nagrywania MOV (H.264)
Rozdzielczość wideo 1920×1080, 30 fps
Format zdjęcia JPG
Rozdzielczość zdjęcia 12 MP
Kąt nagrywania 140°
Rodzaj soczewki 4-warstwowe szkło
Pamięć Karta microSD
Pojemność karty microSD Max	64 GB

USB micro-USB 2.0
Bateria 100 mAh, 3.7 V
Zasilanie 5 V, 1 A
Częstotliwość 50/60 Hz
Mikrofon / głośnik Tak
Język	angielski, czeski, estoński, litewski, łotewski, niemiecki, polski, rosyjski, rumuński, słowacki, ukraiński, węgierski

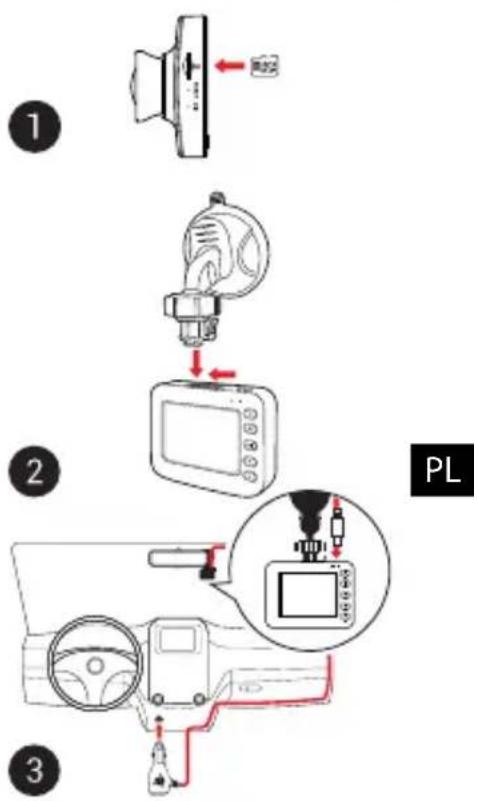

Instalacja

1. Włóż do urządzenia kartę microSD. Użyj karty w standardzie Class10 lub wyższym, o pojemności od 8 do 64 GB.

• Aby uniknąć awarii urządzenia i/lub karty SD, nie wkładaj i nie usuwaj karty SD podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę SD i wybierz Tak.

• Zamontuj uchwyt i umieść urządzenie na przedniej szybie.

• Podłącz ładowarkę do gniazda zapalniczki.
• Podłącz ładowarkę do urządzenia poprzez port micro-USB.
• Ustaw odpowiednio obiektyw kamery.
• Włącz zasilanie, sprawdź, czy urządzenie jest poprawnie zainstalowane. Jeśli urządzenie zostało poprawnie zainstalowane, dioda będzie podświetlony na czerwono. Gdy silnik zostanie włączony, urządzenie zacznie automatycznie nagrywać (będzie migać niebieska dioda).

Środki ostrożności

• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).
• Umieść urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.
• Należy ściśle przestrzegać prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów niezgodnych z prawem.
• Nie należy samodzielnie demontować ani naprawiać urządzenia. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

Przyciski

Przycisk	Funkcje
	W trybie Kamery (STBY) naciśnij, aby przełączać się między trybami Kamery, Aparatu i Odtwarzania.W trybie Kamery (REC) naciśnij, aby zablokować plik (zabezpieczony plik nie może zostać usunięty lub nadpisany).W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	Naciśnij, aby otworzyć Menu.W trybie Menu naciśnij, aby wybrać kolejną z wyświetlanych sekcji.
	Naciśnij i przytrzymaj przez 3 sekundy, aby włączyć / wyłączyć urządzenie.W trybie Kamery (STBY) naciśnij, aby rozpocząć nagrywanie.W trybie Kamery (REC) naciśnij, aby zatrzymać nagrywanie.W trybie Aparat naciśnij, aby zrobić zdjęcie.W trybie Odtwarzania naciśnij, aby wybrać plik lub zatrzymać / wznowić wideo.W trybie Menu naciśnij, aby wybrać dany element menu.
	W trybie Kamery naciśnij Dół, aby włączyć lub wyłączyć mikrofon.W trybie Odtwarzania naciśnij, aby wybrać poprzedni / kolejny plik.W trybie Menu naciśnij, aby wybrać poprzedni / kolejny element menu.
Reset	Jeśli urządzenie nie reaguje, naciśnij, aby je zrestartować.

Uwaga:

• Specyfikacje, funkcje, layout i zawartość opakowania urządzenia mogą być modyfikowane przez producenta bez uprzedniego informowania.
• Wbudowana bateria przeznaczona jest tylko do nagrania niepożądanego zdarzenia w trybie parkingowym i wyłączania urządzenia w prawidłowy sposób po wyłączeniu zasilania; aby zapewnić pełną funkcjonalność urządzenia w każdym trybie, wymagane jest stałe podłączenie zasilania.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL MSR550 NV jest zgodne z Europejską dyrektywą EMC 2014/30/EU.

Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym:

www.navitel.cz/pl/declaration_of_conformity/MSR550NV

Funkcje urządzenia

Formatuj kartę SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.
Kamera	Podłącz urządzenie do zewnętrznego źródła zasilania, a nagrywanie rozpocznie się automatycznie (niebieska migająca dioda). Naciśnij OK, aby zakończyć nagrywanie. Ponownie naciśnij OK, aby nagrać kolejny film. Każdy film zostanie automatycznie zapisany.
Aparat	W trybie Kamery (STBY) naciśnij Mode, aby przejść do trybu Aparatu, naciśnij OK, aby zrobić zdjęcie (zdjęcie zostanie automatycznie zapisane).
Odtwarzanie	W trybie Kamery (STBY) naciśnij dwukrotnie przycisk Mode, aby przejść do trybu Odtwarzania; naciśnij Góra / Dół, aby zaznaczyć pliki; naciśnij OK, aby odtworzyć plik. Podczas odtwarzania naciśnij OK, aby zatrzymać / wznowić odtwarzanie; naciskaj klawisze Góra / Dół, aby przewinąć do przodu / do tyłu.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia (opcje „Czas trwania klipu”, „Nagrywanie w pętli”). Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Nagrywanie w interwale	Ustawienia nagrywania: 100 ms – nagrywanie z prędkością 10 klatek na sekundę (fps), 200 ms – nagrywanie w 5 fps, 500 ms – nagrywanie w 2 fps. Nagrywanie w celu szybkiego odtwarzania (30 kl./s). Normalne odtwarzanie nie jest dostępne.
Wykrywania ruchu	Gdy obiekt się poruszy, urządzenie rozpocznie nagrywanie automatycznie cznie. Jeżeli obiekt nie porusza się dłużej niż 20 sekund, nagrywanie zostanie zatrzymane.
Dźwięk wideo Nagrywanie wideo z dźwiękiem lub bez.
Plik chroniony	W trybie Kamery (REC) naciśnij Mode, aby zablokować bieżący plik. W trybie Odtwarzania wybierz plik, naciśnij Menu i wybierz Zabezpiecz, a następnie Zablokuj bieżący lub Zablokuj wszystko. Zablokowane pliki nie mogą być usunięte lub zastąpione. Wybierz Odblokuj bieżący lub Odblokuj wszystko aby usunąć ochronę.
Datownik Ta funkcja	pozwala włączyć lub wyłączyć oznaczenie nagrywanej sekwencji aktualną datą urządzenia.
G-sensor Jeżeli pojazd	zostanie uderzony, rejestrator automatycznie zablokuje bieżący film.
Tryb parkingowy	W przypadku wykrycia drgań kiedy urządzenie jest wyłączone, włączy się ono automatycznie i rozpocznie nagrywanie. Plik zostanie zabezpieczony (zablokowany).
Ładowanie baterii	Czerwony wskaźnik baterii świeci się, gdy urządzenie podłączone jest do zewnętrznego źródła zasilania. Czerwone światło staje się zielone, że bateria jest pełna.
Wygaszacz LCD	Urządzenie może automatycznie wyłączyć ekran, aby zmniejszyć zużycie energii. Przedział czasu można ustawić w Menu. Domyślnie wyłączone.
Łącze USB *	Podczas podłączania urządzenia do komputera za pomocą kabla USB pojawią się dwie opcje połączenia:1) Mass Storage: odtwarzanie, kopiowanie i usuwanie plików.2) Record: tryb standardowy.

* Ta funkcja jest dostępna tylko w wersji oprogramowania układowego 20200506_AC56 i wyższej.
