MSR550 NV - GPS Navitel - Безкоштовний посібник користувача

Тип продукту	Автомобільний відеореєстратор (DVR)
Дисплей	2-дюймовий TFT РК-дисплей (320×240)
Сенсор камери	GC2063 з нічним баченням
Роздільна здатність відео	1920×1080 @ 30 к/с (MOV, H.264)
Роздільна здатність фото	12 Мп (JPG)
Кут огляду	140°
Об'єктив	4-шарове скло
Пам'ять	microSD до 64 ГБ (клас 10 або вище)
Акумулятор	100 мА·год, 3.7 В (вбудований)
Вхідна напруга	5 В, 1 А через micro-USB
Процесор	JL5601
Циклічний запис	Так (вибір тривалості)
G-сенсор	Так (автоматичне блокування при ударі)
Паркувальний монітор	Так (запис при вібрації)
Виявлення руху	Так (автоматичний запис при виявленні руху)
Інтервальний запис	Так (100 мс, 200 мс, 500 мс)
Мікрофон / Динамік	Вбудований
Мови	Чеська, німецька, естонська, англійська, угорська, латиська, литовська, польська, румунська, російська, словацька, українська

Часті запитання - MSR550 NV Navitel

Як встановити Navitel MSR550 NV?

Вставте швидкісну карту microSD (клас 10 або вище, 8-64 ГБ) у слот. Закріпіть пристрій на лобовому склі за допомогою тримача, що входить до комплекту. Підключіть автомобільний зарядний пристрій до прикурювача та до відеореєстратора через micro-USB. Відрегулюйте положення камери та увімкніть живлення. Пристрій почне запис автоматично при підключенні живлення.

Як розпочати або зупинити запис?

У режимі очікування (STBY) натисніть кнопку OK, щоб розпочати запис. Натисніть OK знову, щоб зупинити. Пристрій також починає запис автоматично при підключенні до зовнішнього джерела живлення.

Що таке циклічний запис і як він працює?

Циклічний запис розбиває відео на файли заданої тривалості (наприклад, 1/3/5 хвилин). Коли карта пам'яті заповнюється, найстаріші незахищені файли перезаписуються. Це забезпечує безперервний запис без ручного видалення.

Як працює функція виявлення руху?

При увімкненому виявленні руху відеореєстратор автоматично починає запис, коли об'єкт рухається перед об'єктивом. Якщо рух не виявлено протягом більш ніж 20 секунд, запис зупиняється. Це економить місце на карті пам'яті.

Що таке G-сенсор і як він захищає мої відео?

G-сенсор виявляє раптові удари або зіткнення. При спрацьовуванні поточний відеофайл автоматично блокується (захищається) і не буде перезаписаний під час циклічного запису. Це зберігає докази подій.

Як зарядити акумулятор і яка його ємність?

Вбудований акумулятор має ємність 100 мА·год, 3.7 В. Він заряджається автоматично при підключенні відеореєстратора до автомобільного зарядного пристрою через micro-USB. Червоний світлодіод стає зеленим, коли акумулятор повністю заряджений. Акумулятор призначений для аварійного режиму паркування та безпечного вимкнення; безперервна робота потребує постійного живлення.

Чи можу я заблокувати відео, щоб запобігти видаленню?

Так. Під час запису натисніть кнопку Mode, щоб заблокувати поточний файл (з'явиться значок ключа). У режимі відтворення виберіть файл, натисніть Menu, виберіть Protect, потім Lock Current або Lock All. Захищені файли не можуть бути видалені або перезаписані.

Як скинути пристрій, якщо він завис?

Якщо відеореєстратор перестав реагувати, натисніть кнопку Reset (розташовану біля слота microSD) за допомогою канцелярської скріпки або подібного інструменту. Це перезавантажить пристрій без втрати збережених файлів.

Як слід чистити об'єктив та пристрій?

Вимкніть пристрій перед чищенням. Акуратно протріть об'єктив м'якою сухою тканиною, щоб видалити пил або відбитки пальців. Не використовуйте хімічні засоби, миючі засоби або абразивні матеріали, оскільки вони можуть пошкодити об'єктив або корпус.

Який режим паркувального монітора має MSR550 NV?

Коли автомобіль припаркований, а відеореєстратор у режимі очікування (вимкнено), паркувальний монітор активується при виявленні вібрації. Пристрій автоматично вмикається, записує відео та блокує файл, щоб захистити його від перезапису. Це допомагає зафіксувати такі події, як удари або крадіжку.

ПОСІБНИК КОРИСТУВАЧА MSR550 NV Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL MSR550 NV - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

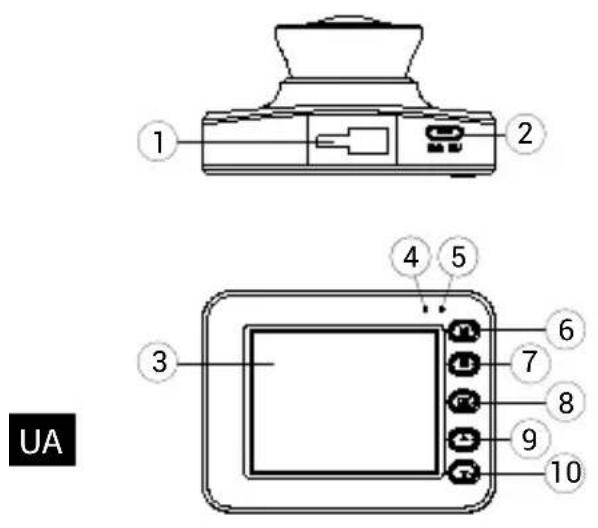

Зовнішній вигляд пристрою

1. Кріплення
2. Роз'єм micro-USB
3. Дисплей
4. LED індикатор (запис)
5. LED індикатор ( акумулятор )
6. Режим
7. Меню
8. OK
9. Bropy
10. Вниз

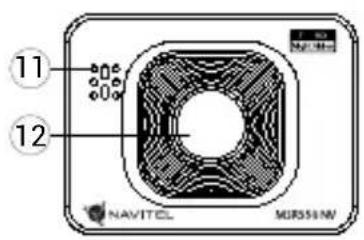

11. Динамік
12. Об'єктив
13. Слот microSD
14. Скидання
15. Мікрофон

Технічні характеристики

Процесор JL5601
Дисплей 2", 320×240, TFT
Сенсор камери GC2063 (night vision)
Формат відео MOV (H.264)
Роздільна здатність відео 1920×1080, 30 fps
Формат зображення JPG
Роздільна здатність фото 12 Мп
Кут огляду 140°
Об'єктив 4 лінзи зі скла
Пам'ять microSD карта
Об'єм microSD-карти до 64 Гбайт

USB micro-USB 2.0
Акумулятор 100 мА·г, 3,7 В
Живлення 5 В, 1 А
Частота 50/60 Гц
Мікрофон / динамік Є
Мови	англійська,естонська,латвійська,литовська,німецька,польська,російська,румунська,словацька,угорська,українська,чеська

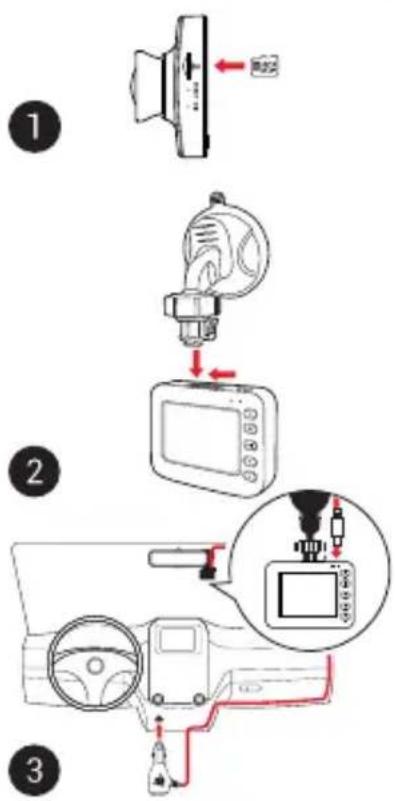

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ёмністю 8-64 Гбайт.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП до пристрою через роз'єм micro-USB.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

Запобіжні заходи

• Використовуйте тільки оригінальний адаптер 3П. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
- Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
- Не піддавайте пристрій сильному механічному впливу.
- Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
- Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
- Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
- Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
- Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

Кнопка Функції
	У режимі Відеозапис (STBY), натисніть, щоб переключитися між режимами Відеозапис, Фотозйомка та Відтворення.У режимі Відеозапис (REC), натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У Меню, натисніть, щоб вибрати наступний розділ меню.
[XWHN]	Натисніть, щоб перейти в Меню налаштувань пристрою.У Меню, натисніть, щоб вибрати наступний розділ меню.
	Натисніть і утримуйте 3 секунди для увімкнення / вимкнення пристрою.У режимі Відеозапис (STBY), натисніть для початку запису.У режимі Відеозапис (REC), натисніть, щоб зупинити запис.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відтворення, натисніть, щоб вибрати файл або призупинити / продовжити перегляд.У Меню, натисніть, щоб вибрати пункт меню.
	У режимі Запис відео, натисніть Вниз, щоб вимкнути / увімкнути мікрофон.У режимі Відтворення, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка:

• Технічні характеристики, функціонал, комплектація і зовнішній вигляд пристмрояжюу ть бути змінені виробником без попереднь ого повідомлення.
• Вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК. Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка	У режимі Відеозапис (STBY), натисніть кнопку Режим, щоб потрапити в режим Фотозйомка, потім натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.
Відтворення	У режимі Відеозапис (STBY), двічі натисніть кнопку Режим, щоб потрапити в режим Відтворення. Виберіть файл за допомогою кнопок Вгору / Вниз, потім натисніть ОК для відтворення файлу. Ви можете призупинити / продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками Вгору / Вниз.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Інтервальна зйомка	Параметри зйомки: 100 мс – зйомка з частотою 10 кадрів в секунду (к/с), 200 мс – зйомка 5 к/с, 500 мс – запис 2 к/с. Запис відтворюється прискорено (30 к/с). Звичайне відтворення недоступно.
Детектор руху	У режимі парковки також доступна функція детектора руху (вимкнена за замовчуванням). У розділі Запис відео оберіть Записати рух. При виявленні об'єкта, що рухається, пристрій автоматично почне запис. Якщо об'єкт не рухається більше 20 секунд, запис припиниться.

Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.

Захист файлу У режимі Відеозапис (REC) натисніть Увімк. / Вимк., щоб захистити поточний запис. У режимі Відтворення,виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всіфайли. Захищені файли не можуть бути видалені або перезаписані.

Штамп Ця функція додає до відеозапису дату і / або логотип пристрою.

Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.

Режим парковки Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис.Файл запису буде заблокований.

Підзаряд батареї При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповненнябатареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.

Вимкнути дисплей Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можнавибрати часовий інтервал автоматичного вимкнення екрану.

USB-підключення * При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.

UA

* Ця функція доступна тільки у версії прошивки 20200506_AC56 і вище.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL MSR550 NV.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Dongguan Digi-in Digital Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
