MSR550 NV - GPS Navitel - Bezmaksas lietošanas instrukcija

Produkta veids	Auto kamera (DVR)
Displejs	2 collu TFT LCD (320×240)
Kameras sensors	GC2063 ar nakts redzamību
Video izšķirtspēja	1920×1080 @ 30 fps (MOV, H.264)
Foto izšķirtspēja	12 MP (JPG)
Skata leņķis	140°
Objektīvs	4 slāņu stikls
Atmiņa	microSD līdz 64 GB (Class 10 vai augstāka)
Akumulators	100 mAh, 3,7 V (iebūvēts)
Barošanas ieeja	5 V, 1 A caur micro-USB
Procesors	JL5601
Cikliska ierakstīšana	Jā (izvēlams ilgums)
G-sensors	Jā (automātiska bloķēšana trieciena gadījumā)
Stāvvietas monitors	Jā (ieraksts aktivizējas no vibrācijas)
Kustību noteikšana	Jā (automātisks ieraksts, ja tiek konstatēta kustība)
Intervāla ierakstīšana	Jā (100 ms, 200 ms, 500 ms)
Mikrofons / Skaļrunis	Iebūvēts
Valodas	Čehu, Vācu, Igauņu, Angļu, Ungāru, Latviešu, Lietuviešu, Poļu, Rumāņu, Krievu, Slovāku, Ukraiņu

Bieži uzdotie jautājumi - MSR550 NV Navitel

Kā uzstādīt Navitel MSR550 NV?

Ievietojiet ātrgaitas microSD karti (Class 10 vai augstāka, 8-64 GB) slotā. Piestipriniet ierīci uz priekšējā stikla, izmantojot komplektācijā iekļauto turētāju. Pievienojiet automašīnas lādētāju cigarešu šķiltavai un DVR, izmantojot micro-USB. Noregulējiet kameras pozīciju un ieslēdziet barošanu. Ierīce sāks ierakstīt automātiski, kad tiks pieslēgta barošana.

Kā sākt vai apturēt ierakstīšanu?

Gaidīšanas režīmā (STBY) nospiediet OK pogu, lai sāktu ierakstīšanu. Nospiediet OK vēlreiz, lai apturētu. Ierīce arī automātiski sāk ierakstīšanu, kad tiek pieslēgta ārējā barošana.

Kas ir cikliska ierakstīšana un kā tā darbojas?

Cikliska ierakstīšana sadala video failos ar noteiktu ilgumu (piem., 1/3/5 minūtes). Kad atmiņas karte ir pilna, vecākie neaizsargātie faili tiek pārrakstīti. Tas nodrošina nepārtrauktu ierakstīšanu bez manuālas dzēšanas.

Kā darbojas kustību noteikšanas funkcija?

Kad ir iespējota kustību noteikšana, DVR automātiski sāk ierakstīt, kad objekts pārvietojas objektīva priekšā. Ja kustība netiek konstatēta ilgāk par 20 sekundēm, ierakstīšana apstājas. Tas taupa atmiņas vietu.

Kas ir G-sensors un kā tas aizsargā manus video?

G-sensors nosaka pēkšņus triecienus vai sadursmes. Aktivizējoties, pašreizējais video fails tiek automātiski bloķēts (aizsargāts) un netiks pārrakstīts cikliskās ierakstīšanas laikā. Tas saglabā pierādījumus par incidentiem.

Kā uzlādēt akumulatoru un kāda ir tā ietilpība?

Iebūvētais akumulators ir 100 mAh, 3,7 V. Tas uzlādējas automātiski, kad DVR ir pievienots automašīnas lādētājam caur micro-USB. Sarkanā LED iedegas zaļā, kad pilnībā uzlādēts. Akumulators ir paredzēts avārijas stāvvietas režīmam un drošai izslēgšanai; nepārtrauktai darbībai nepieciešama pastāvīga barošana.

Vai es varu bloķēt video, lai novērstu dzēšanu?

Jā. Ieraksta laikā nospiediet Mode pogu, lai bloķētu pašreizējo failu (parādās atslēgas ikona). Atskaņošanas režīmā atlasiet failu, nospiediet Menu, izvēlieties Aizsargāt, tad Bloķēt pašreizējo vai Bloķēt visus. Aizsargātos failus nevar dzēst vai pārrakstīt.

Kā atiestatīt ierīci, ja tā sasalst?

Ja DVR nereaģē, nospiediet Reset pogu (atrodas blakus microSD slotam) ar saspraudi vai līdzīgu instrumentu. Tas restartēs ierīci, nezaudējot saglabātos failus.

Kā tīrīt objektīvu un ierīci?

Pirms tīrīšanas izslēdziet ierīci. Maigi noslaukiet objektīvu ar mīkstu, sausu drānu, lai noņemtu putekļus vai pirkstu nospiedumus. Nelietojiet ķimikālijas, mazgāšanas līdzekļus vai abrazīvus materiālus, jo tie var sabojāt objektīvu vai korpusu.

Kādu stāvvietas monitoringa režīmu izmanto MSR550 NV?

Kad transportlīdzeklis ir novietots stāvvietā un DVR ir gaidīšanas režīmā (izslēgts), stāvvietas monitors aktivizējas, konstatējot vibrāciju. Ierīce automātiski ieslēdzas, ieraksta video un bloķē failu, lai aizsargātu to no pārrakstīšanas. Tas palīdz fiksēt incidentus, piemēram, sitienus vai zādzību.

LIETOŠANAS INSTRUKCIJA MSR550 NV Navitel

Paldies, ka iegādājāties šo NAVITEL® produktu.

NAVITEL MSR550 NV ir daudzfunkcionâls augstas izškirtspėjas digitālais videoierakstītājs (DVI) ar daudzām funkcijām un iespėjām, kuras ir aprakstītas šajā lietotāja rokasgrāmatā. Lūdzu, pirms ierīces lietošanas rūpīgi izlasiet rokasgrāmatu un saglabājiet to turpmākām atsaucēm.

lerīces izkārtojums

Procesors JL5601
Displejs 2", 320×240, TFT
Kameras sensors GC2063 (night vision)
Video formāts MOV (H.264)
Video izšķirtspēja 1920×1080, 30 fps
Attēlu formāts JPG
Attēlu izšķirtspēja 12 MP
Skata lenķis 140°
Objektīva tips 4-kārtīgs stikls
Atmiņas ierīce MicroSD karte
SD kartes ietilpība Maks. 64 GB

USB micro-USB 2.0
Baterija 100 mAh, 3.7 V
Jauda 5 V, 1 A
Frekvence 50/60 Hz
Mikrofons / ska|runis Jā
Valoda	angļu, Čehu, igauņu, latviešu, lietuviešu krievu, polish rumāņu, slovāku, ukraiņu, ungāru, vācu

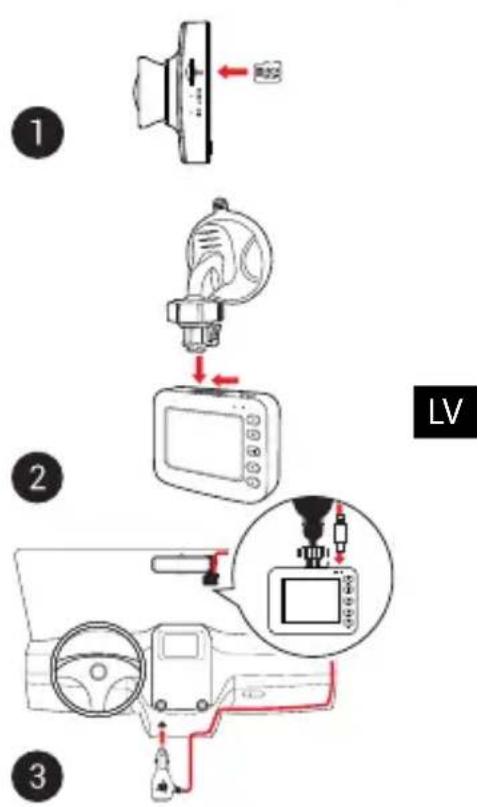

Uzstādīšana

1. lelieciet microSD karti DVI. izmantojiet âtru SD karti (desmit vai augstâka klase) ar 8-64 GB ietilpîbu.

• Lai izvairitos no DVR un/vai SD-kartes darbības traucējumiem, DVR darbības laikā neievietojiet un neiznemiet SD-karti.

• Pirms microSD kartes lietošanas formatēt to DVR ierīcē, lai novērstu datu klūdas. Lai formatētu SD karti, Izvēlnes režimā izvēlēties Formatēt SD karti un apstiprināt.

• Piestipriniet ierici pie vějstikla, izmantojot kronšteinu.

• Pievienojiet automobila lādētāju pie piepīpētāja ligzdas.
• Pievienojiet micro-USB saskarni automobila lādētājam, izmantojot lādētāja pagarinātāju.
• Pielāgojiet kameras pozīciju un pārliecinieties.
• leslėdziet barošanu un pārbaudiet, vai ierīce ir uzstādīta pareizi. Ja ierīce būs uzstādīta pareizi, spīdēs sarkanā indikatora gaismiņa. Ierīce ieslēgsies un sāks ierakstīt (par to liecinās mirgojoša zila gaismiņa).

Piesardzības pasākumi

• Izmantojiet tikai oriğinālo lādētāja adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces bateriju. Izmantojiet tikai tos piederumus, ko apstiprinājis ražotājs.
• Pieļaujamā apkārtējās vides temperatūra darbošanās laikā no 0 līdz +35 °C. Glabāšanas temperatūra no +5 līdz +45 °C. Relatīvais mitrums: no 5% līdz 90% bez kondensācijas (25 °C).
• Turiet ierīci attālu no uguns avotiem, lai izvairītos no sprādziena vai ugunsgrēka.
  • Nepaklaujiet ierici fiziskam triecienam.
• Nepievienojiet ierīci elektromagnētiskas radiācijas avotiem.
• Pieraugiet, lai lēca būtu tīra. Produkta tīrīšanai neizmantojiet kīmiskas vielas vai tīrīšanas līdzekļus, pirms tīrīšanas vienmēr to izslēdziet.
• Rūpīgi ievērojiet ierīces lietošanas régionā spēkā esošos likumus un normatīvos aktus. Šo ierīci nedrīkst izmantot pretlikumīgos nolūkos.
• Nelabojiet un neizjauciet ierici paši. Ja notikusi klūme, sazinieties ar apkalpošanas centra darbiniekiem.

Pogas

Poga Funkcijas
	Nospiediet lerakstīšanas režimā (STBY), lai pārslēgtos starp lerakstīšanas, Uzņemšanas un Atskaņošana režīmiem.Nospiediet lerakstīšanas režimā (REC), lai slēgtu datni (slēgtās datnes nevar izdzēst vai pārrakstīt).Nospiediet Izvēlnē, lai pieklūtu nākamo Izvēlnei.
	Nospiediet, lai pieklūtu Izvēlnei.Nospiediet Izvēlnē, lai pieklūtu nākamo Izvēlnei.
	Nospiediet un paturiet 3 sekundes, lai ieslēgtu / izslēgtu ierici.Nospiediet lerakstīšanas režimā (STBY), lai sāktu ierakstīšanu.Nospiediet lerakstīšanas režimā (REC), lai pārtrauktu ierakstīšanu.Nospiediet Uzņemšanas režimā, lai uzņemtu attēlu.Nospiediet Atskaņošana režimā, lai izvēlētos datni vai apturētu / turpinātu atskaņošanu.Nospiediet Izvēlnē, lai izvēlētos Izvēlnes elementu.
	NospiedietUz leju lerakstīšanas režimā, lai ieslēgtu / izslēgtu mikrofonu.Nospiediet Atskaņošana režimā, lai izvēlētos iepriekšējo / nākamo datni.Nospiediet Izvēlnē, lai izvēlētos iepriekšējo / nākamo izvēlnes elementu.
Atiestatīšanas poga Ja ierīce nereagē, nospiediet, lai atiestatītu to.

Piezime:

• Šis specifikācijas var mainīties jauninājumu rezultātā.
• lebūvētā baterija ir paredzēta tikai avārijas gadījuma ierakstīšanai stāvēšanas režimā un ierīces pareizai izslēgšanai, izslēdzot barošanu. Ierīces pilnvertīgai darbībai jebkurā režimā ir nepieciešama pastāvīga barošana.

NAVITEL s.r.o. ar šo paziņo, ka NAVITEL MSR550 NV ir saderīgs ar Direktīvu EMC 2014/30/EU.

Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē:

www.navitel.cz/lv/declaration_of_conformity/MSR550NV

lerīces funkcijas

Formatët SD karti	MicroSD kartes formatëšana DVR ierïcë ir nepieciešama ierīces pareizai darbībai. Pirms microSD kartes lietošanas vai datu klūdas gadījumā formatët microSD karti. Lai formatëtu SD karti, Izvēlnes režimā izvēlēties Formatët SD karti un apstiprināt.
Ierakstīšanas	Pievienojiet ierīci ārējam barošanas avotam, un tā automātiski sāks ierakstīt (par to liecinās zila mirgojoša gaismīna). Nospiediet OK, lai pārtrauktuierakstīšanu. Nospiediet OK vēlreiz, lai ierakstītu jaunu video. Visi video automātiski tiek saglabāti.
Uzņemšanas	Ierakstīšanas režimā (STBY) nospiediet Režīms pogu, lai ieslēgtu attēlu uzņemšanas režimu, tad nospiediet OK, lai uzņemtu attēlu (tas tiks automātiski saglabāts).
Atskaņošana	Ierakstīšanas režimā (STBY) divreiz nospiediet Režīms pogu, lai ieslēgtu Atskaņošanas režimu. Izmantoji et pogas Uz augšu un Uz leju, lai izvēlētos datni. Nospiediet OK, lai atskaņotu datni. Atskaņošanas laikā nospiediet OK, lai apturētu / atsāktu atskaņošanu. Izmantojiet pogas Uz augšu un Uz leju, lai patītu uz priekšu vai atpakaj.
Nepārtrauktā ierakstīšana	Šī funkcija ľauj saglabāt videoklipu kā failu kopumu, kas norādīts ilguma izvēlnē (duration menu). Ja atmiņas karte būs pilna, visas neaizsargātās datnes tiks pārrakstitas tādā secibā, kādā tās tika izveidotas.
Intervāla ieraksts	Ieraksta parametri: 100 ms - ierakstīšana pie 10 kadriem sekundē (fps), 200 ms - 5 fps ierakstīšana, 500 ms - 2 fps ierakstīšana. Ir pieejama tikai ātra ieraksta atskaņošana (30 kadri sekundē). Normāla atskaņošana nav iespējama.
Kustību detektora	Konstatējot kustīgu objektu, ierīce automātiski sāks ierakstīt. Ja objekts nekustēsies ilgāk par 60 sekundēm, ierakstīšana tiks pārtraukta.
Audio ierakstīšana lerakstiet video ar vai bez skaņas.
Datņu slēgšana	lerakstīšanas režīmā (REC) nospiediet Režīms pogu, lai aizsargātu pašreizējo ierakstu. Ekrāna apakšā parādīsies atslēgas simbols. Atskanošanas režimā izvēlieties datni, nospiediet izvēlnes pogu un izvēlieties Aizsargāt, tad izvēlēties Slēgt pašreizējo vai Slēgt visus. Aizsargātās datnes nevar izdzēst vai pārrakstīt. Izvēlieties Atslēgt pašreizējo / Atslēgt visus, lai noņemtu aizsardzību.
G sensors Transport	lidzeklim ar kaut ko saduroties, DVI automātiski slēgs konkrēto video.
Uzraudzība	Konstatējot vibrāciju izslēgtā stāvoklī, ierīce automātiski ieslēgsies un sāks ierakstīt. Šī datne stāvēšanas laikātiks aizsargāta (slēgta).
Zīmogs Šī funkcija	ļauj pievienot ierakstam datuma zīmogu.
Baterija	Pievienojot ierīci ārējam barošanas avotam, iedegsies sarkana gaismiņa. Kad baterija būs uzlādēta, sarkanā gaismiņa klūst zaļa.
Izslēgt displeju	Ierīce var automātiski izslēgt ekrānu, lai taupītu energīju. Laika intervālu var iestatīt ekrānsaudzētāja izvēlnē.
USB-savienojums *	Pievienojot ierīci datoram, izmantojot USB kabeli, parādīsies divas savienojuma iespējas:1) Mass Storage: atskanojiet, kopējiet un izdzēsiet failus.2) Record: standarta režīms.

* Šī funkcija ir pieejama tikai programmaparatūras versijā 20200506_AC56 un jaunākā versijā.
