MSR550 NV - GPS Navitel - Tasuta kasutusjuhend

Toote tüüp	Sõidumeerik (DVR)
Kuvar	2-tolline TFT LCD (320×240)
Kaamera andur	GC2063 öövaatlusega
Video resolutsioon	1920×1080 @ 30 kaadrit/s (MOV, H.264)
Foto resolutsioon	12 MP (JPG)
Vaatenurk	140°
Objektiiv	4-kihiline klaas
Salvestus	microSD kuni 64 GB (Class 10 või uuem)
Aku	100 mAh, 3.7 V (sisseehitatud)
Toite sisend	5 V, 1 A micro-USB kaudu
Protsessor	JL5601
Tsükliline salvestus	Jah (valitav kestus)
G-andur	Jah (automaatne lukustamine löögi korral)
Parkimise monitor	Jah (vibratsiooniga aktiveeritav salvestus)
Liikumistuvastus	Jah (automaatsalvestus liikumise tuvastamisel)
Intervallsalvestus	Jah (100 ms, 200 ms, 500 ms)
Mikrofon / Kõlar	Sisseehitatud
Keeled	Tšehhi, saksa, eesti, inglise, ungari, läti, leedu, poola, rumeenia, vene, slovaki, ukraina

Korduma kippuvad küsimused - MSR550 NV Navitel

Kuidas paigaldada Navitel MSR550 NV?

Sisestage kiire microSD-kaart (Class 10 või üle, 8-64 GB) pessa. Kinnitage seade tuuleklaasile kaasasoleva hoidikuga. Ühendage auto laadija sigaretisüütajasse ja DVR-iga micro-USB kaudu. Reguleerige kaamera asendit ja lülitage toide sisse. Seade alustab automaatselt salvestamist, kui toide on ühendatud.

Kuidas alustada või peatada salvestamist?

Ooterežiimis (STBY) vajutage OK nuppu salvestamise alustamiseks. Vajutage uuesti OK peatamiseks. Seade alustab salvestamist ka automaatselt, kui see on ühendatud välise toiteallikaga.

Mis on tsükliline salvestus ja kuidas see töötab?

Tsükliline salvestus jagab video failideks etteantud pikkusega (nt 1/3/5 minutit). Kui mälukaart on täis, kirjutatakse vanimad kaitsmata failid üle. See tagab pideva salvestamise ilma käsitsi kustutamiseta.

Kuidas töötab liikumistuvastuse funktsioon?

Kui liikumistuvastus on sisse lülitatud, alustab DVR automaatselt salvestamist, kui objektiivi ees liigub objekt. Kui liikumist ei tuvastata rohkem kui 20 sekundi jooksul, salvestamine peatub. See säästab salvestusruumi.

Mis on G-andur ja kuidas see mu videoid kaitseb?

G-andur tuvastab äkilised löögid või kokkupõrked. Kui see aktiveeritakse, lukustatakse praegune videofail automaatselt (kaitstuna) ja seda ei kirjutata tsüklilise salvestuse ajal üle. See säilitab sündmuste tõendid.

Kuidas akut laadida ja mis on selle mahtuvus?

Sisseehitatud aku on 100 mAh, 3.7 V. See laeb automaatselt, kui DVR on ühendatud auto laadijaga micro-USB kaudu. Punane LED muutub täis laadimisel roheliseks. Aku on mõeldud erakorraliseks parkimisrežiimiks ja ohutuks väljalülitamiseks; pidev töö vajab pidevat toidet.

Kas ma saan video lukustada, et vältida kustutamist?

Jah. Salvestamise ajal vajutage Mode nuppu praeguse faili lukustamiseks (ilmub võtmeikoon). Taasesitusrežiimis valige fail, vajutage Menu, valige Protect, seejärel Lock Current või Lock All. Kaitstud faile ei saa kustutada ega üle kirjutada.

Kuidas seadet lähtestada, kui see külmub?

Kui DVR ei reageeri, vajutage Reset nuppu (asub microSD pesa lähedal) paberklambri või sarnase tööriistaga. See taaskäivitab seadme ilma salvestatud faile kaotamata.

Kuidas puhastada objektiivi ja seadet?

Enne puhastamist lülitage seade välja. Pühkige objektiivi õrnalt pehme kuiva lapiga, et eemaldada tolm või sõrmejäljed. Ärge kasutage kemikaale, puhastusvahendeid ega abrasiivseid materjale, kuna need võivad kahjustada objektiivi või korpust.

Milline parkimisrežiim on MSR550 NV-l?

Kui sõiduk on pargitud ja DVR on ooterežiimis (välja lülitatud), aktiveerub parkimismonitor vibratsiooni tuvastamisel. Seade lülitub automaatselt sisse, salvestab video ja lukustab faili, et kaitsta seda ülekirjutamise eest. See aitab jäädvustada juhtumeid nagu löögid või vargused.

KASUTUSJUHEND MSR550 NV Navitel

NAVITEL MSR550 NV on multifunktionsaalne peeneralduslik öise nägemise DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

Seadme skeem

1. Paigaldusport
2. Micro-USB ava
3. Ekraan
4. LED-indikaator (salvestamist)
5. LED-indikaator (aku)
6. Režiim
7. Menüü
8. OK
9. Üles
10. Alla
11. Kõneleja
12. Objektiiv
13. MicroSD-kaardi ava
14. Reset
15. Mikrofon

Spetsifikatsioonid

Protsessor JL5601
Ekraan	2", 320×240, TFT
Kaamera andur GC2063 (night vision)
Salvestusformaat MOV (H.264)
Video resolutsioon 1920×1080, 30 fps
Pildiformaat JPG
Pildi resolutsioon 12 MP
Vaatenurk 140°
Objektiivi tüüp 4-kihiline klaas
Salvestamine MicroSD kaart
SD kaardi maht Max. 64 GB

USB micro-USB 2.0
Aku 100 mAh, 3.7 V
Toide 5 V, 1 A
Frequency 50/60 Hz
Mikrofon / kölar	Jah
Keel	eesti,inglise,läti,leedu,poola,saksa,rumeenia,slovaki,tšehhi,ukraina,ungari,vene

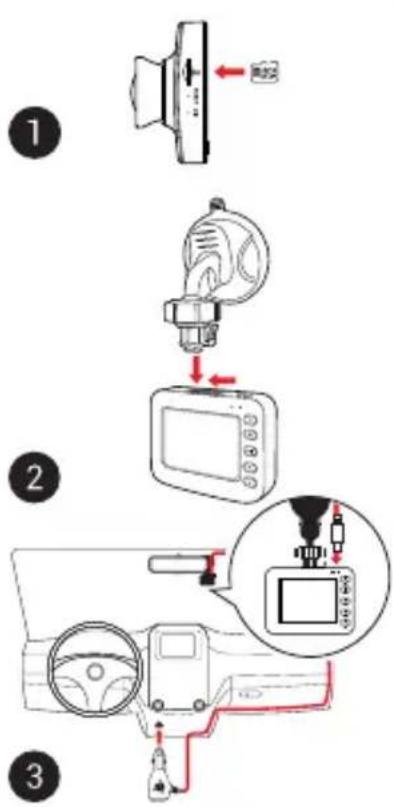

Paiqaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass 10); maht peaks olema vahemikus 8-64 GB.

- DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal. - Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage micro-USB-liides laadija pikendusjuhtme abil autolaadijasse.
4. Kohandage kaamera positsiooni.
5. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

Ettevaatusabinõud

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimil lubatud ümbritseva õhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline õhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

Nupp Funktsioonid
	Salvestamise režiimis (STBY) vajutage, et valida Salvestamise, Pildistamise ja Taasesitamine režiimide vahel.Salvestamise režiimis (REC) vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Menüüs vajutage, et avada esile järgmine menüü.
	Vajutage, et avada režiimi menüü.Menüüs vajutage, et avada esile järgmine menüü.
	Seadme sisse / välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.Salvestamise režiimis (STBY) vajutage selleks, et alustada salvestust.Salvestamise režiimis (REC) vajutage selleks, et peatada salvestust.Pildistamise režiimis vajutage selleks, et pilti teha.Taasesitamise režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Menüüs vajutage selleks, et valida menüüvalik.
	Salvestamise režiimis vajutage mikrofoni välja / sisse lülitamiseks Alla.Taasesitamise režiimis vajutage, et valida järgmine / eelmine fail.Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
Reset Kui seade e	reageeri, vajutage lähtestamiseks seda nuppu.

Märkus:

• Seoses uuendustega võivad spetsifikatsioonid muutuda.
• Integreeritud aku on möeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral; seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

NAVITEL s.r.o. teatab, et NAVITEL MSR550 NV on kooskõlas direktiiviga EMC 2014/30/EU.

Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil:

www.navitel.cz/ee/declaration_of_conformity/MSR550NV

Seadme funktsioonid

SD-kaardi vormindamine	MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist (mida näitab vilkuv sinine valgus). Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.
Pildistamise	Salvestamise režiimis (STBY) vajutage pildistamise režiimi käivitamiseks Režiim nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).
Taasesitamine	Salvestamise režiimis (STBY) vajutage taasesitamise režiimi sisenemiseks Režiim nuppu kaks korda; faili valimiseks vajutage Üles ja Alla nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile panna/taaskäivitada; vajutage Üles ja Alla nuppe, et kiiresti edasi / tagasi kerida.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.
Intervallide kirje	Salvestamise parameetrid: 100 ms - salvestamine 10 kaadri sekundis (fps), 200 ms - 5 fps salvestus, 500 ms - 2 fps salvestamine. Saadaval on ainult kiire salvestamine (30 fps). Tavaline salvestus ei ole võimalik.
Liikumistuvastuse	Kui objekt liigub, hakkab seade automaatselt salvestama. Kui objekt on rohkem kui 20 sekundit paigal, peatatakse salvestamine.
Heli salvestamine Video	salvestamine heliga või ilma.
Faili lukustamine	Salvestamise režiimis (REC) vajutage Režiim, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Taasesitamine režiimis valige fail, vajutage Menu ja valige Kaitske, seejärel Lukustage käesolev või Lukustage köik. Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Lukustage lahti käesolev / Lukustage lahti köik.
Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.
G-sensor Kui sõiduk saab milleltki lõögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor	Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail kaitstakse (lukustatakse).
Aku	Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli, punane tuli muutub roheliseks, tähendab see, et aku on täis.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.
USB-ühendus *	Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.2) Record: tavarežiim.

* See funktsioon on saadaval ainult püsivara versioonis 20200506_AC56 ja uuemates versioonides.
