MSR550 NV - GPS Navitel - Manual de utilizare gratuit

Tip produs	Cameră de bord (DVR)
Afișaj	Ecran TFT LCD de 2 inci (320×240)
Senzor cameră	GC2063 cu vedere pe timp de noapte
Rezoluție video	1920×1080 @ 30 fps (MOV, H.264)
Rezoluție foto	12 MP (JPG)
Unghi de vizualizare	140°
Lentilă	Sticlă cu 4 straturi
Stocare	microSD până la 64 GB (Clasa 10 sau mai mare)
Baterie	100 mAh, 3.7 V (încorporată)
Alimentare	5 V, 1 A prin micro-USB
Procesor	JL5601
Înregistrare continuă	Da (durată selectabilă)
Senzor G	Da (blocare automată la impact)
Monitor de parcare	Da (înregistrare activată prin vibrații)
Detectare mișcare	Da (înregistrare automată când se detectează mișcare)
Înregistrare la interval	Da (100 ms, 200 ms, 500 ms)
Microfon / Difuzor	Încorporat
Limbi	Cehă, Germană, Estonă, Engleză, Maghiară, Letonă, Lituaniană, Poloneză, Română, Rusă, Slovacă, Ucraineană

Întrebări frecvente - MSR550 NV Navitel

Cum instalez Navitel MSR550 NV?

Introduceți un card microSD de mare viteză (Clasa 10 sau mai mare, 8-64 GB) în slot. Montați dispozitivul pe parbriz folosind suportul inclus. Conectați încărcătorul auto la brichetă și la DVR prin micro-USB. Reglați poziția camerei și porniți alimentarea. Dispozitivul va începe înregistrarea automat când alimentarea este conectată.

Cum încep sau opresc înregistrarea?

În modul standby (STBY), apăsați butonul OK pentru a începe înregistrarea. Apăsați din nou OK pentru a opri. Dispozitivul începe, de asemenea, înregistrarea automat când este conectat la o sursă de alimentare externă.

Ce este înregistrarea continuă și cum funcționează?

Înregistrarea continuă împarte videoul în fișiere cu o durată setată (de exemplu, 1/3/5 minute). Când cardul de memorie este plin, cele mai vechi fișiere neprotejate sunt suprascrise. Astfel se asigură o înregistrare continuă fără ștergere manuală.

Cum funcționează funcția de detectare a mișcării?

Când detectarea mișcării este activată, DVR-ul începe automat înregistrarea atunci când un obiect se mișcă în fața lentilei. Dacă nu se detectează mișcare timp de mai mult de 20 de secunde, înregistrarea se oprește. Astfel se economisește spațiul de stocare.

Ce este senzorul G și cum îmi protejează videoclipurile?

Senzorul G detectează impacturi sau coliziuni bruște. Când este declanșat, fișierul video curent este blocat automat (protejat) și nu va fi suprascris în timpul înregistrării continue. Acest lucru păstrează dovezi ale incidentelor.

Cum încarc bateria și care este capacitatea acesteia?

Bateria încorporată este de 100 mAh, 3.7 V. Se încarcă automat când DVR-ul este conectat la încărcătorul auto prin micro-USB. LED-ul roșu devine verde când este complet încărcată. Bateria este destinată modului de parcare de urgență și opririi sigure; funcționarea continuă necesită alimentare constantă.

Pot bloca un videoclip pentru a preveni ștergerea?

Da. În timpul înregistrării, apăsați butonul Mod pentru a bloca fișierul curent (apare o pictogramă cheie). În modul de redare, selectați un fișier, apăsați Meniu, alegeți Protejare, apoi Blocare curent sau Blocare toate. Fișierele protejate nu pot fi șterse sau suprascrise.

Cum resetez dispozitivul dacă se blochează?

Dacă DVR-ul nu mai răspunde, apăsați butonul Reset (situat lângă slotul microSD) cu o agrafă sau un instrument similar. Acest lucru va reporni dispozitivul fără a pierde fișierele salvate.

Cum ar trebui să curăț lentila și dispozitivul?

Opriți dispozitivul înainte de curățare. Ștergeți ușor lentila cu o cârpă moale și uscată pentru a îndepărta praful sau amprentele. Nu utilizați substanțe chimice, detergenți sau materiale abrazive, deoarece acestea pot deteriora lentila sau carcasa.

Ce mod de monitorizare a parcării are MSR550 NV?

Când vehiculul este parcat și DVR-ul este în standby (oprit), monitorul de parcare se activează la detectarea vibrațiilor. Dispozitivul pornește automat, înregistrează un videoclip și blochează fișierul pentru a-l proteja de suprascriere. Acest lucru ajută la captarea incidentelor cum ar fi lovituri sau furturi.

MANUAL DE UTILIZARE MSR550 NV Navitel

Îți multumim pentru achiziționarea acestui produs NAVITEL®.

NAVITEL MSR550 NV este un DVR multifuncțional, high-definition, cu multe funcții și funcționalități descrise în acest manual de utilizator. Te rugăm să citești manualul cu atenție înainte să folosești dispozitivul și păstrează-l pentru referințe viitoare.

Prezentare dispozitiv

Procesor JL5601
Ecran 2", 320×240, TFT
Camera Senzor GC2063 (night vision)
Format înregistrare MOV (H.264)
Rezoluție video 1920×1080, 30 fps
Format imagine JPG
Rezoluție imagine 12 MP
Unghi de vizualizare 140°
Tip lentilă Sticlă de 4 straturi
Spațiu de stocare MicroSD
Capacitate card microSD Max.	64 GB

USB micro-USB 2.0
Baterie 100 mAh
Alimentare 5 V, 1 A
Frecvență 50/60 Hz
Microfon / difuzor	Da
Limbă	cehă,engleză,eston,germană,letonă,lituaniană,maghiară,poloneză,română,rusă,slovacă,ucraineană

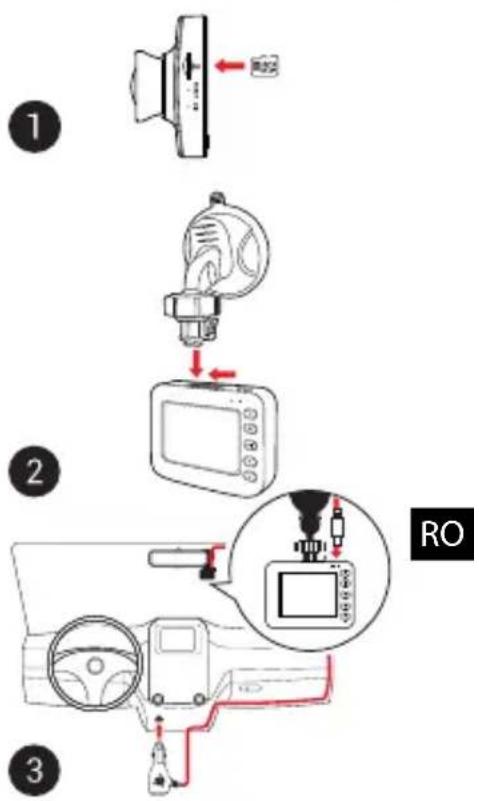

Instalarea

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa 10 sau mai mare); Capacitatea ar trebui să fie de 8-64 GB.

• Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceți și nu scoateți cardul SD în timpul funcționării DVR-ului.

• Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

• Asigurați dispozitivul pe parbriz cu ajutorul suportului.

• Conectați încărcătorul auto la priza brichetei.
• Conectați interfața micro-USB la încărcătorul auto cu cablul prelungitor al încărcătorului.
• Reglați poziția camerei.
• Porniți alimentarea; Verificați dacă dispozitivul este instalat corect. Dacă dispozitivul este instalat corect, indicatorul va fi roșu; dispozitivul va porni și va începe înregistrarea (indicată de lumina albastră intermitentă).

Atentie

• Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului. Folosește doar accesoriiile aprobate de fabrică.
• Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade Celsius. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).
• Tine dispozitivul departe de foc pentru a evita incidentele.
• Nu expune dispozitivul la impacturi fizice.
• Evită expunerea dispozitivului la surse de radiatii electromagnetice.
• Mentineți obiectivul curat. Nu folosi chimicale sau detergent pentru curățare. Oprește-l mereu înainte de curătare.
• Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasambla sau repara dispozitivul pe cont propriu, ci contactează un service specializat.

Butoane

Buton Funcții
	În modul înregistrare (STBY), apăsați pentru a comuta între modurile înregistrare, Captură și Playback.În modul înregistrare (REC), apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).În modul Meniu, apăsați pentru a alege următoarea secțiune de meniu.
	Apăsați pentru a accesa Meniu.În modul Meniu, apăsați pentru a alege următoarea secțiune de meniu.
	Țineți apăsat timp de 3 secunde pentru a porni / opri aparatul.În modul înregistrare (STBY), apăsați pentru a începe înregistrarea.În modul înregistrare (REC), apăsați pentru a opri înregistrarea.În modul Captură, apăsați pentru a face o fotografie.În modul Playback, apăsați pentru a selecta un fișier sau pentru a întrerupe / relua înregistrarea video.În modul Meniu, apăsați pentru a selecta un element de meniu.
	În modul înregistrare apăsați Jos pentru a porni / opri microfonul.În modul Playback, apasăți pentru a selecta un fișier precedent / următor.În modul Meniu, apasăți pentru a selecta un element de meniu precedent / următor.
Resetare Dacă dispozitivul nu răspunde, apasă pentru a-l reseta.

Notă:

• Specificațiile se pot modifica datorită actualizărilor.
• Bateria incorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă; sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.

NAVITEL s.r.o. declară prin prezenta că NAVITEL MSR550 NV este compatibil cu Directiva EMC 2014/30/EU.

Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet:

www.navitel.cz/ro/declaration_of_conformity/MSR550NV

Funcții dispozitiv

Formatare Card SD	Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.
Înregistrare	Conectează dispozitivul la o sursă externă de energie și va începe să înregistreze automat. Apasă butonul OK pentru a opri înregistrarea. Apasă OK din nou pentru a înregistra alt video. Fiecare video va fi salvat automat.
Capture	În modul Înregistrare (STBY), apasă butonul Mod pentru a intra în Capture, apoi apasă OK pentru a face o poză (va fi salvată automat).
Playback	În modul Înregistrare (STBY), apăsați de două ori butonul Mod pentru a intra în modul Playback; apăsați butoanele Up și Down pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier. În timpul redării, apăsați OK pentru a întrerupe / anula; apăsați tastele Up și Down pentru a derula înainte / înapoi.
Înregistrare în loop	Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.
Intervalul de înregistrare	Parametrii de înregistrare: 100 ms - înregistrare la 10 cadre pe secundă (cps), 200 ms - înregistrare 5 cps, 500 ms - înregistrare 2 cps. Este disponibilă numai redarea rapidă a unei înregistrări (30 cps). Redarea normală nu este posibilă.
Detectare a mișcării	Atunci când un obiect este în mișcare, dispozitivul va începe automat înregistrarea. Dacă obiectul nu se mișcă mai mult de 20 secunde, înregistrarea se oprește.
Înregistrează audio Înregistrați video cu sau fără sunet.
Blocare fișier	În modul Playback, selectează un fișier, apasă pe Meniu și selectează Protect, apoi Lock Current sau Lock All. Selectează Unloc Current / Unlock All pentru a înlătura protecția.
Ștampilă Alege o șt	stampilă pentru adăugare în înregistrările video.
G-senzor	Dacă automobilul este lovit, DVR-ul va bloca automat video-ul curent. Un simbol cu cheie va apărea în partea superioară a ecranului.
Monitor parcare	În modul de închidere, dacă este detectată o vibrație, dispozitivul va porni automat și va începe să înregistreze. Fișierul va fi protejat/blocat.
Baterie	Indicatorul roșu se aprinde când dispozitivul este conectat la o sursă de energie. Când indicatorul roșu devine verde, înseamnă că bateria e plină.
Opriți monitorul	Dispozitivul poate stinge automat ecranul pentru a reduce consumul de energie. Intervalul de timp poate fi setat din meniul Screen Saver.
Conexiune USB *	Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard.

* Această funcție este disponibilă numai în versiunea de firmware 20200506_AC56 și o versiune ulterioară.
