G550 Moto - GPS Navitel - Безкоштовний посібник користувача

Тип продукту	GPS-навігатор для мотоцикла та автомобіля
Дисплей	4.3" TFT, 480×272 пікселі
Процесор	MStar MSB2531 Cortex-A7, 800 МГц
ОЗП	128 МБ DDR3
Внутрішня пам'ять	8 ГБ
Зовнішня пам'ять	microSD до 32 ГБ
Операційна система	Windows CE 6.0 / Linux
Чіпсет GPS	MSR2112 32PIN-QFN, 66 пошукових / 22 трекінгових канали
Чутливість GPS	-165 дБм
Точність позиціонування	10 м (2D RMS); 5 м з WAAS
Акумулятор	1500 мАг Li-Pol (акумуляторний)
Захист від води та пилу	IP67 (пилонепроникний, занурення до 1 м на 30 хв)
Аудіо	Вбудований динамік, аудіороз'єм 3.5 мм
Порти	Mini-USB (дані/зарядка), слот microSD
Кріплення в комплекті	Мотоциклетне кріплення з тримачем, автомобільний тримач на лобове скло, док-станція
Адаптери живлення	Зарядний пристрій для мотоцикла, автомобільний зарядний пристрій 12/24 В
Навігаційне програмне забезпечення	Navitel Navigator з офлайн-картами, POI, камерами швидкості, плануванням маршруту
Оновлення карт	Через Navitel Navigator Update Center на ПК (безкоштовні та платні карти)
Обслуговування	Уникайте вологи, тепла, гострих предметів; чистіть лише м'якою тканиною
Безпека	Використовуйте лише стоячи; дотримуйтесь правил дорожнього руху
Ремонтопридатність	Немає деталей для самостійного обслуговування; звертайтеся до сертифікованого сервісного центру
Відповідність	Відповідає RED 2014/53/EU; декларація на www.navitel.cz/en/declaration_of_conformity/g550moto

Часті запитання - G550 Moto Navitel

Як скинути Navitel G550 Moto, якщо він завис?

Стилусом натисніть кнопку Reset на правій стороні пристрою. Зверніть увагу, що незбережені дані будуть втрачені. Якщо пристрій залишається неактивним, утримуйте кнопку Power 8 секунд або підключіть до зарядного пристрою.

Чи водонепроникний Navitel G550 Moto?

Так, він має рейтинг IP67, що означає пилонепроникність і здатність витримувати занурення у воду від 15 см до 1 метра до 30 хвилин. Уникайте швидких змін температури, щоб запобігти конденсації.

Як оновити карти на Navitel G550 Moto?

Завантажте та встановіть Navitel Navigator Update Center на ПК. Підключіть пристрій через Mini-USB як накопичувач. Програма виявить його та запропонує доступні оновлення. Ви можете оновлювати карти, купувати нові або завантажувати безкоштовні, як показано в інструкції.

Що робити, якщо акумулятор швидко розряджається?

Час роботи акумулятора скорочується в холодному середовищі. Перед використанням переконайтеся, що пристрій повністю заряджений. Якщо проблема не зникає, перевірте фонові процеси або зверніться до служби підтримки. Акумулятор 1500 мАг Li-Pol.

Чи можна використовувати G550 Moto в автомобілі та на мотоциклі?

Так, у комплекті є як мотоциклетне кріплення з тримачем, так і автомобільний тримач на лобове скло. Док-станцію також можна використовувати для зарядки в автомобілі.

Як прокласти маршрут до адреси?

У головному меню натисніть Пошук > За адресою. Виберіть країну, місто, вулицю та будинок. Натисніть Вперед! і виберіть один із трьох альтернативних маршрутів. Пристрій супроводжуватиме вас голосовими та візуальними підказками.

Що робити, якщо відсутній звук із GPS?

Перевірте, чи увімкнено звук у налаштуваннях програми (гучність не вимкнена). Також перевірте, чи рівень гучності не надто низький. Якщо використовуєте зовнішні динаміки, перевірте підключення аудіороз'єму 3.5 мм.

Чи підтримує пристрій картки microSD?

Так, він має слот для карток microSD до 32 ГБ. Вставте картку повністю до клацання. Якщо не розпізнається, спробуйте повторно вставити, перезавантажити або протестувати картку на іншому пристрої.

Як зберегти точку на карті?

Торкніться точки на карті, щоб вибрати її, потім натисніть Зберегти WP (доступно лише при вибраній точці). Точка буде збережена для подальшого використання в плануванні маршруту.

Який нормальний діапазон робочих температур?

Пристрій може працювати при температурах від 0 до +35 °C. Температура зберігання від +5 до +45 °C. Уникайте екстремального тепла чи холоду, щоб запобігти пошкодженню.

ПОСІБНИК КОРИСТУВАЧА G550 Moto Navitel

Дякуємо Вам за придбання продукту NAVITEL G550 MOTO. Уважно прочитайте керівництво перед використанням пристрою та зберігайте для подальшого використання.

Комплектація

• Мотонавігатор NAVITEL G550 MOTO
- Кріплення для мотоцикла
• Стилус
• Адаптер зарядного пристрою для мотоцикла
- Кріплення для автомобіля
• Адаптер зарядного пристрою для автомобиля 12/24 В
• Док станція
• Кабель mini-USB - USB
• Пластиковий пінцет
- Посібник користувача
• Гарантійний талон

Тип пристрою: Мотонавігатор.

Найменування товару: NAVITEL G550 MOTO.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic.

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Тел.: [phone].

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.

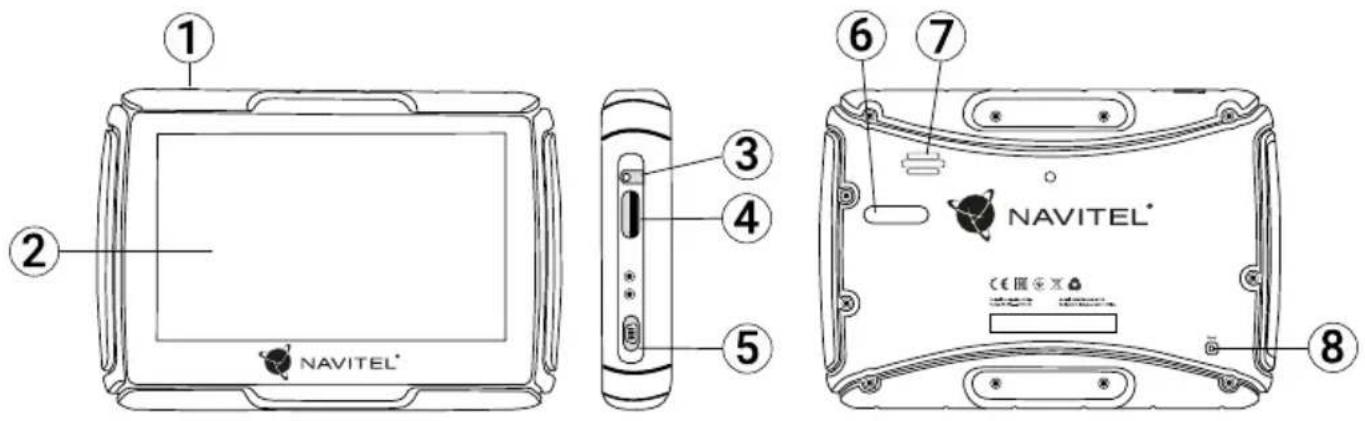

Зовнішній вигляд приладу

1. Кнопка ввімкнення / вимкнення навігатора
2. Дисплей
3. Аудіовихід mini-jack 3.5 мм

4. Слот для карт пам'яти microSD

5. Роз'єм mini-USB

6. Контакти зарядного пристрою
7. Динамік
8. Кнопка перезавантаження Reset

Технічні характеристики
Функціональна специфікація

Процесор MStar MSB2531	Cortex-A7, 800 МГц
Оперативна пам'ять 128 Мбайт, DDR3
Зовнішній слот microSD до	32 Гбайт
Внутрішня пам'ять 8 Гбайт
OC Windows CE 6.0 / Linux

Основні параметри

Дисплей 4,3" TFT, 480×272
Динамік 8 Ом / 1,5 Вт
Акумулятор 1500 мАг, Li-Pol

Параметри GPS

GPS MSR2112 32PIN-QFN
Частота 1,575 ГГц
Кількість каналів 66 каналів (пошук місцезнаходження) / 22 канали (трекінг)
С/А код 1,023 МГц
Чутливість -165 дБм

Точність визначення координат	10 м, 2D RMS; 5 м 2D RMS, WAAS ввімкнено
Швидкість 0,1 м/с
Частота оновлення	1 Гц
Час оновлення 0,1 с
Гарячий старт	2 с (Автономний)
Теплий старт	32 с (Автономний)
Холодний старт	35 с (Автономний)
Макс. висота	18 000 м
Макс. швидкість	515 м/с
Антена	Вбудована керамічна антена; 18,4 мм × 18,4 мм × 2 мм
Протокол зв'язку	NMEA 0183 v3.01
Швидкість передачі даних	115200 бит/с
Порт	COM1

Примітка. Цей пристрій відповідає стандарту IP67. Він захищений від пилу і здатний витримати занурення в воду на глибину до 1 метра протягом 30 хвилин.

Використання пристрою

1. Живлення і підзаряд пристрою Живлення

Пристрій живиться від трьох джерел - вбудованого акумулятора (коли немає підключення до зовнішнього джерела живлення), ЗП з адаптером або док-станції (коли пристрій підключено до бортової мережі), або кабелю USB (при підключенні до ПК).

2. Увімкнення/вимкнення пристрою Увімкнення

Переконайтеся, що пристрій заряджений, або підключений до зовнішнього джерела живлення.

Вимкнення

Щоб вимкнути пристрій, натисніть на кнопку вимкнення зверху на корпусі. Пристрій перейде в режим збереження енергії. При наступному включенні пристрій відновить останній стан системи.

Скидання системи

Якщо пристрій не відповідає або погано працює, можна виконати скидання, натиснувши стилусом на кнопку скидання (праворуч на корпусі пристрою).

Примітка: при скиданні пристрою вся незбережена інформація буде втрачена. Рекомендується час від часу створювати резервні копії даних.

3. Установка навігатора

При використанні пристрою в автомобілі, зафіксуйте його в кріпленні на лобовому склі. При використанні пристрою в мотоциклі, встановіть його в док-станцію, закріплену на панелі мотоцикла, як показано на малюнку.

Використовуйте кабель mini-USB для підключення пристрою до комп'ютера в разі, якщо вам необхідно оновити програмне забезпечення або карти. Ви також можете заряджати пристрій за допомогою USB підключення до комп'ютера.

Можливі проблеми, опис їх вирішення

Прилад не вмикається

• Перевірте заряд акумулятора, в разі розрядки приєднайте адаптер живлення та зачекайте не менше 5-ти хвилин;
• Натисніть та утримуйте кнопку ввімкнення пристрою не менше 8 сек;
  • У випадку, якщо акумулятор заряджений, все одно підключіть адаптер живлення та повторіть процедуру повторно;
• Якщо пристрій не вмикається навіть після підзарядки, зверніться в службу підтримки або авторизований сервісний центр.

Прилад вимикається відразу після ввімкнення

- Можливо, у пристрою низький заряд акумулятора. У цьому випадку система автоматично запобігає повній розрядці, щоб уникнути втрати інформації та збережених даних. Перед тим, як здійснити повторну спробу ввімкнення пристрою, заряджайте його не менше 5-ти хвилин і не від'єднуйте адаптер живлення від розетки під час роботи.

Швидкий розряд батареї

- Акумулятор розряджається швидше під час роботи при низькій температурі.

Акумулятор не заряджається

• Переконайтеся в тому, що адаптер живлення підключений до працюючої розетки;
• Переконайтеся в тому, що ви використовуєте стандартний адаптер живлення, а не адаптер від іншого пристрою;
• Акумулятор може не заряджатися під час роботи при високій температурі.

Звук не відтворюється

• Переконайтеся, що відтворення звуку ввімкнено в основних налаштуваннях програми;
• Переконайтеся в тому, що гучність виведена на достатній рівень.

Пристрій не розпізнає карту MicroSD

• Переконайтеся в тому, що карта вставлена в призначений для неї роз'єм до упору;
• Переконайтеся в тому, що карта вставлена правильною стороною;
• Можливо, карта пошкоджена. Спробуйте перевірити працездатність карти на іншому пристрої;
• Спробуйте витягти та повторно вставити microSD картку, спробуйте перезавантажити пристрій;
• Зверніться до посібника з встановлення цієї карти.

Догляд за приладом

Правильний догляд за приладом забезпечить його довгу та ефективну роботу

• Не зберігайте та не використовуйте прилад в умовах підвищеної вологості та високих температур;
• Уникайте тривалого впливу на прилад прямих сонячних або ультрафіолетових променів;
• Не ставте і не кидайте на прилад ніяких предметів;
• Не кидайте прилад і не піддавайте його ударам;
• Не піддавайте прилад різким температурним перепадам, оскільки це може спричинити конденсацію вологи всередині приладу та його пошкодження. Якщо подібне сталося, не вмикайте прилад, доки він не висохне;
• Поверхня дисплея може легко подряпатися. Уникайте торкання дисплея гострими предметами. Для захисту дисплея від подряпин можна використовувати спеціальну захисну плівку;
• Ніколи не чистіть прилад або дисплей при включеному живленні. Для очищення зовнішніх поверхонь використовуйте м'яку вологу тканину (бажано таку, що не містить бавовну);
• Не використовуйте для очищення екрана паперові серветки або рушники;
• Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. Температура зберігання: від -5

до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).

Безпечне управління автомобілем

• Для безпечного використання функцій пристрою, будь ласка, не забувайте виконувати вимоги Правил дорожнього руху України. Крім того, намагайтеся дотримуватися очевидних правил поводження з вашим автомобілем, як джерелом підвищеної небезпеки;
• Ці правила, в першу чергу, визначаються ризиком настання шкоди для життя чи здоров'я третіх осіб, заподіяння шкоди їх майну, домашнім тваринам або навколишньому середовищу;
• Завжди ставте автомобіль на стоянкове гальмо, яке повинно знаходится в справному стані і виключати можливість руху автомобіля;
• Завжди паркуйте автомобіль на відкритому, добре провітрюваному майданчику;
• Підтримуйте відносно низький рівень гучності, щоб під час руху мати можливість чути все, що відбувається навколо автомобіля;
• Не здійснюйте будь-які операції управління пристроєм, які можуть відволікти вас від керування автомобілем.

Вступ

Основні завдання, що виконуються програмою: визначення та відображення поточного місцезнаходження на карті, автоматичне та ручне визначення точок маршруту, побудова маршруту, пошук об'єктів, розрахунок і відображення шляхової інформації та багато іншого.

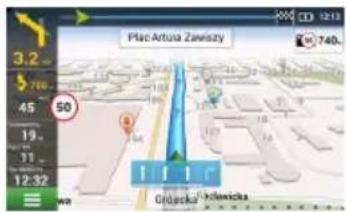

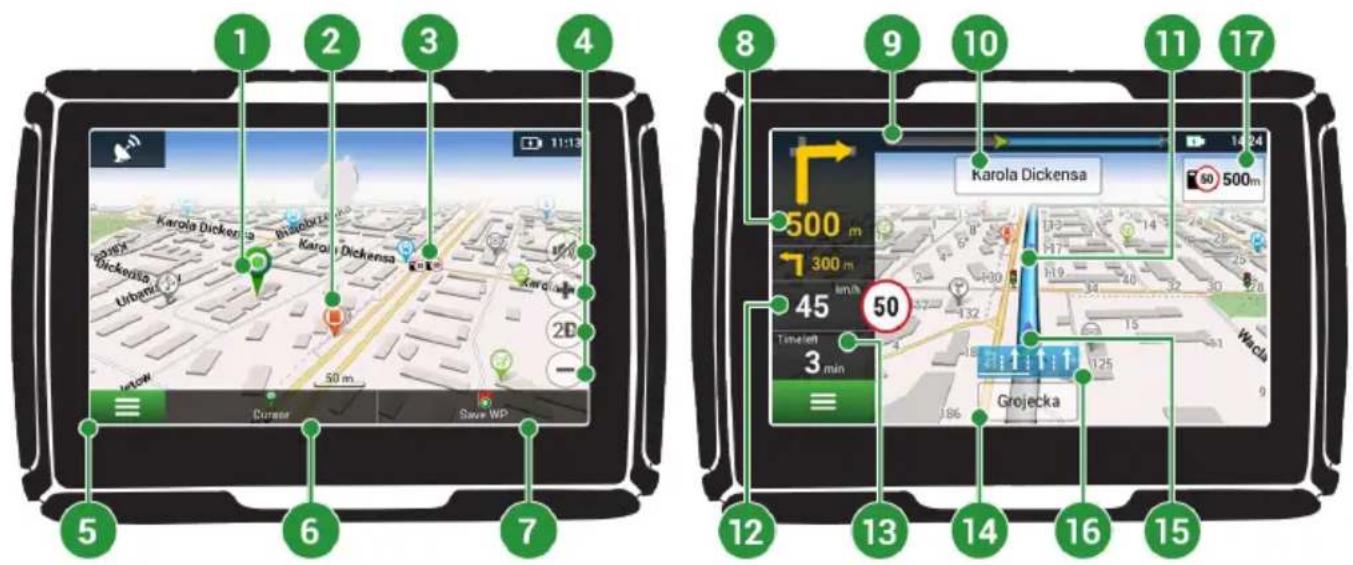

Интерфейс програми

1	Точка на карті	Такий значок з'являється при натисканні на будь-яку область на карті. Внизу вікна карти з'являються кнопки «Курсор» і «Зберегти WP».
2	POI	Приклад того, як об'єкти інфраструктури (POI) відображаються на карті. Різним категоріям POI присвоєно різні значки. Також у програмі є безліч унікальних значків для різних брендів, шопінг центрів, гіпермаркетів, АЗС і т.д. При натисканні на значок відкривається панель інформації про об'єкт, в якій можна перейти у властивості об'єкта з контактною інформацією, координатами і можливістю додати точку до маршруту.
3	SPEEDCAM	Приклад відображення на карті SPEEDCAM'їв. SPEEDCAM'и являють собою інформацію на карті про камери контролю швидкості, радари, засідки, небезпечні перехрестя, лежачі поліцейські та пішохідні переходи.
4	Кнопки на карті Ці кнопки призначені для контролю виду карти (2D/3D), масштабу і звуку.
5	Головне меню При натисканні на кнопку відкривається головне меню програми.
6	Курсор	Кнопка «Курсор» з'являється тільки у разі вибору точки на карті. При натисканні на кнопку відкривається вікно «Мій маршрут», в якому ви можете виконувати з обраною точкою різні операції.
7	Кнопка «Зберегти WP»	Ця кнопка з'являється тільки у разі вибору точки на карті. Кнопка «Зберегти» призначена для збереження вибраного пункту як шляхової точки.
8	Знак подальшого маневру	Показує два наступні за напрямом маршруту повороти, розвороти, а також відстань до кожного з них. Натискання по знаку відкриває контекстне меню, в якому можна зупинити ведення за маршрутом і управляти іншими маршрутними опціями.
9	Прогрес-бар руху за маршрутом	Відображає пройдений шлях маршруту.

10 Вулиця післяманевру	Ця інформаційна панель відображає назву вулиці, наступної за подальшим маневром.Якщо виконані певні умови, то замість відображення вулиці, інформаційна панель будевідображати смуги руху з допустимими маневрами.
11 Маршрут Активний маршрут.
12 Швидкість Допустима	швидкість руху на ділянці дороги відображається з поточною швидкістюавтомобіля. Під час перевищенні встановленого значення програма надсилає візуальніпопередження: жовтий колір – перевищення швидкості до 10 км/год (за замовчуванням);червоний – високий рівень небезпеки, перевищення швидкості на 11 км/год та більше.Змінити граничне значення можна в налаштуваннях Навітел Навігатор (Меню >Налаштування > Попередження > Штраф на швидкість).
13 Панель датчиків За замовчуванням відображає час прибуття до кінцевої точки маршруту.
14	Поточна вулиця Назва вулиці, по якій в даний момент часу відбувається рух. Інформаційна панель активнатільки при встановленому з’єднанні з супутниками. Якщо на карті в даному місці немає нівулиці, ні дороги, то відображається напрямок (Північ, Південь, Захід, Схід).
15 GPS-курсор Вказує місцезнаходження пристрою, коли GPS приймач ввімкнений.
16	Датчик маневру На дорогах з двома і більше смугами у попутному напрямку відображається інформаціяпро дозволений маневр на найближчому перехресті або місці для розвороту; прогрес-бар під датчиком відображає частину шляху до місця описуваного маневру.
17 Обмеженняшвидкості	Під час руху по маршруту в правій частині екрану відображається перелік найближчихнавігаційно значущих об’єктів із зазначенням відстані до них. По мірі наближенняпрограма виводить на екран сповіщення зі зворотним відліком відстані до камери,дорожнього знака або спеціальної розмітки.

Маршрут до обраної точки на карті

Програма передбачає прокладання маршруту до точки, яку можна знайти та відмітити на карті, і визначити її як кінцеву точку маршруту. При цьому початковою точкою маршруту буде поточне місцезнаходження пристрою, яке визначається системою GPS. Для прокладання маршруту натисніть на відповідну область карті, щоб відмітити на ній точку та виберіть «Курсор» [1]. Далі натисніть «Поїхали!» [2]. Програма запропонує 3 альтернативних маршрута з приблизною відстанню і часом до кінцевої точки [3]. Виберіть підходящий варіант і натисніть "Поїхали!".

Рис. 3

Пошук адреси та побудова маршруту

Для того щоб прокласти маршрут до точки, яку можна знайти за адресою, виберіть «Меню» [4] > «Знайти» [5] > «За адресою». Далі натисніть «Оберіть країну» [6] і почніть вводити назву країни [7]. Щоб заховати клавіатуру, натисніть на іконку в правій верхній частині екрана. Виберіть країну [8]. Поля «Оберіть місто», «Оберіть вулицю» і «Оберіть будівлю» стають активними після заповнення попереднього поля [9]. Після внесення відповідної інформації, об'єкт буде показаний на карті. Натисніть «Поїхали!» [10]. Програма запропонує 3 альтернативних маршрута до вказаної адреси [11]. Виберіть маршрут і натисніть «Поїхали!» [12].

NAVITEL

Рис. !

Рис. {

Рис. 11

Рис.

Ручний вибір всіх точок маршруту

Для прокладання маршруту, початкова та кінцева точка якого визначаються вручну, відмітьте на карті точку, звідки ви хочете почати рух і натисніть «Курсор» [1] для переходу до екрану «Мій маршрут». Далі натисніть на інформаційну панель внизу екрану [2]. На екрані «Властивості» виберіть «Початок маршруту» [3]. GPS-приймач повинен бути вимкнений. Точка буде відмічена на карті як початкова точка маршруту. Далі виберіть на карті кінцеву точку маршруту. Для цього натисніть на відповідну область карти, натисніть на кнопку «Курсор» [4] і потім «Поїхали!» в екрані «Мій маршрут» [5]. Програма запропонує 3 альтернативних маршрута. Виберіть маршрут і натисніть «Поїхали!» [6].

Рис. 5

Рис.

Центр оновлень Навітел Навігатор

Для оновлення карт і додатків, а також для покупки нових карт, ви можете використовувати програму, розроблену нами спеціально для цих цілей. Завантажити програму ви можете на нашому сайті у розділі "Завантажити". Нижче вказана інструкція, яка допоможе вам розібратися в функціональності програми.

1. Встановіть Navitel Navigator Update Center на ПК, виконавши всі пункти майстра установки Windows.
2. Підключіть навігатор до комп'ютера в режимі знімного диска (USB Flash Drive / MassStorage).
3. Запустіть Navitel Navigator Update Center [1].

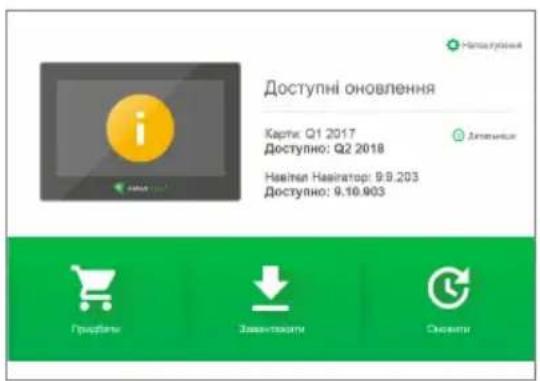

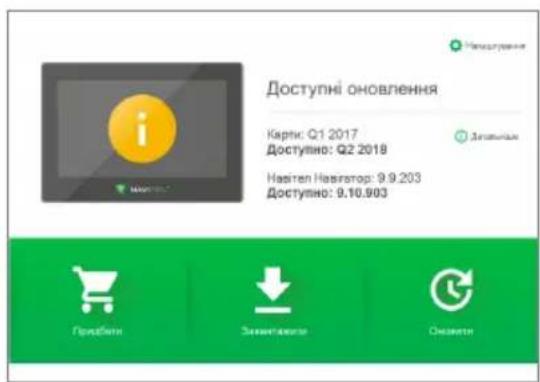

   У випадку якщо Ви правильно підключили навігатор, програма визначить його наявність.

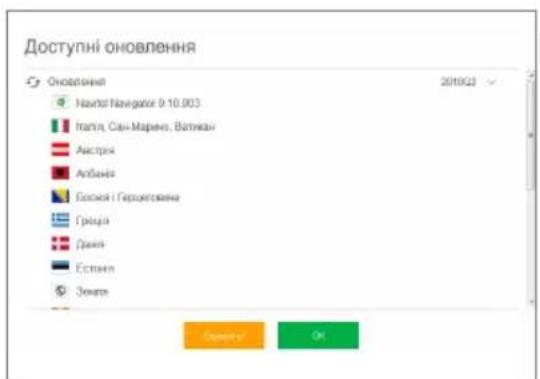

4. У разі, якщо оновлення будуть знайдені, Navitel Navigator Update Center запропонує Вам оновити пристрій до актуальної версії ПЗ, а також оновити карти, якщо є більш нові [2].

Рис. 1

Рис. 2

NAVITEL

NAVITEL G550 MOTO

Зауважте, що старі карти в процесі оновлення або перевстановлення будуть видалені. Для продовження натисніть «Оновлення», потім «ОК».

1. Navitel Navigator Update Center завантажить і встановить оновлення на пристрій.
2. Якщо після оновлення Ви вирішите завантажити або придбати додаткові карти, виберіть пункт «Завантажити» або «Купити» відповідно [3].

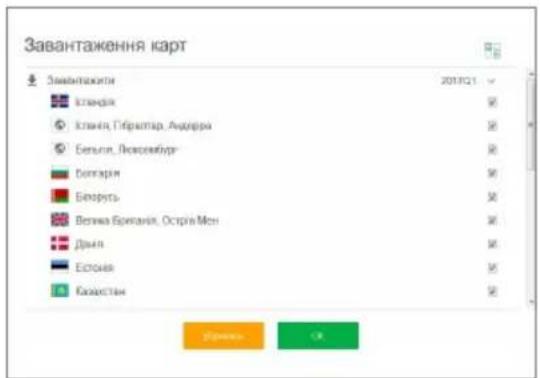

3. Щоб завантажити придбані карти, у списку відзначте галочками потрібні Вам та натисніть «ОК» [4].

Рис.:

Рис. 4

UA

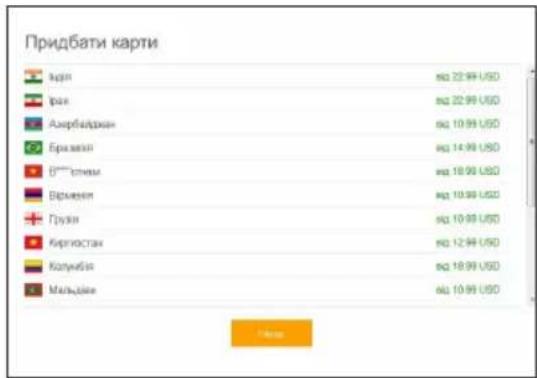

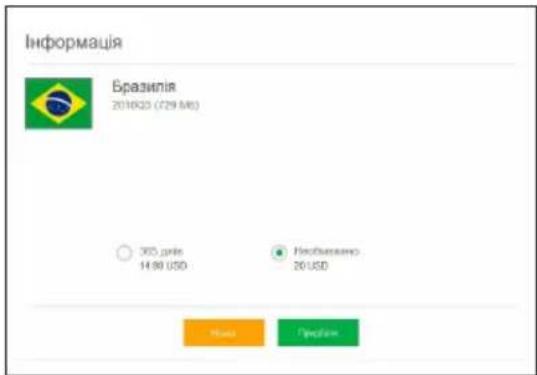

1. Щоб купити карти, натисніть на рядок, що відповідає потрібній Вам карті, виберіть термін передплати і натисніть «Купити» [5, 6].

Рис. !

Рис. €

1. Запустіть Навітел Навігатор на пристрої.
