Тип продукта	GPS-навигатор для мотоцикла и автомобиля
Дисплей	4.3" TFT, 480×272 пикселя
Процессор	MStar MSB2531 Cortex-A7, 800 МГц
ОЗУ	128 МБ DDR3
Внутренняя память	8 ГБ
Внешняя память	microSD до 32 ГБ
Операционная система	Windows CE 6.0 / Linux
Чипсет GPS	MSR2112 32PIN-QFN, 66 поисковых / 22 следящих канала
Чувствительность GPS	-165 дБм
Точность определения местоположения	10 м (2D RMS); 5 м с WAAS
Аккумулятор	1500 мАч Li-Pol (перезаряжаемый)
Степень защиты от воды и пыли	IP67 (пыленепроницаемый, погружение до 1 м на 30 мин)
Аудио	Встроенный динамик, аудиоразъем 3,5 мм
Порты	Mini-USB (данные/зарядка), слот microSD
Крепления в комплекте	Крепление для мотоцикла с колыбелью, держатель на лобовое стекло автомобиля, док-станция
Адаптеры питания	Адаптер зарядки для мотоцикла, автомобильное зарядное устройство 12/24 В
Навигационное ПО	Navitel Navigator с офлайн-картами, POI, камерами контроля скорости, планированием маршрутов
Обновление карт	Через Navitel Navigator Update Center на ПК (бесплатные и платные карты)
Обслуживание	Избегайте влаги, тепла, острых предметов; очищайте только мягкой тканью
Безопасность	Используйте только на стоянке; соблюдайте правила дорожного движения
Ремонтопригодность	Нет деталей, обслуживаемых пользователем; обратитесь в сертифицированный сервисный центр
Соответствие	Соответствует RED 2014/53/EU; декларация на www.navitel.cz/en/declaration_of_conformity/g550moto

Часто задаваемые вопросы - G550 Moto Navitel

Как сбросить Navitel G550 Moto, если он завис?

Используйте стилус, чтобы нажать кнопку Reset на правой стороне устройства. Обратите внимание, что несохраненные данные будут потеряны. Если устройство по-прежнему не реагирует, удерживайте кнопку Power в течение 8 секунд или подключите к зарядному устройству.

Является ли Navitel G550 Moto водонепроницаемым?

Да, он имеет рейтинг IP67 (пыленепроницаемый и может выдерживать погружение в воду от 15 см до 1 метра до 30 минут. Избегайте резких перепадов температуры, чтобы предотвратить конденсацию.)

Как обновить карты на моем Navitel G550 Moto?

Загрузите и установите Navitel Navigator Update Center на ваш ПК. Подключите устройство через Mini-USB как накопитель. Программа обнаружит его и предложит доступные обновления. Вы можете обновить карты, купить новые или загрузить бесплатные, как показано в руководстве.

Что делать, если аккумулятор быстро разряжается?

Срок службы батареи короче в холодной среде. Убедитесь, что устройство полностью заряжено перед использованием. Если проблема не исчезнет, проверьте фоновые процессы или обратитесь в службу поддержки. Аккумулятор 1500 мАч Li-Pol.

Можно ли использовать G550 Moto в автомобиле, а также на мотоцикле?

Да, в комплект входят как крепление для мотоцикла с колыбелью, так и держатель на лобовое стекло автомобиля. Док-станцию также можно использовать для зарядки в автомобиле.

Как спланировать маршрут до адреса?

Из главного меню нажмите Найти > По адресу. Выберите страну, город, улицу и здание. Нажмите Поехали! и выберите один из трех альтернативных маршрутов. Устройство будет сопровождать вас голосовыми и визуальными подсказками.

Что делать, если нет звука от GPS?

Проверьте, включен ли звук в настройках программы (громкость не выключена). Также убедитесь, что уровень громкости не слишком низок. При использовании внешних динамиков проверьте подключение разъема 3,5 мм.

Поддерживает ли устройство карты microSD?

Да, оно имеет слот для карт microSD до 32 ГБ. Вставьте карту полностью до щелчка. Если не распознается, попробуйте перевставить, перезагрузить или проверить карту на другом устройстве.

Как сохранить путевую точку на карте?

Нажмите на точку на карте, чтобы выбрать ее, затем нажмите Сохранить WP (доступно только при выбранной точке). Точка будет сохранена как путевая точка для последующего использования при планировании маршрута.

Каков нормальный диапазон рабочих температур?

Устройство может работать при температурах от 0 до +35 °C. Температура хранения от +5 до +45 °C. Избегайте сильной жары или холода, чтобы предотвратить повреждение.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G550 Moto Navitel

• Мотонавигатор NAVITEL G550 MOTO
- Крепление для мотоцикла
• Стилус
- Адаптер зарядного устройства для мотоцикла
- Крепление для автомобиля
- Адаптер зарядного устройства для автомобиля 12/24 В
• Док-станция
• Кабель mini-USB — USB
• Пластиковый пинцет
• Руководство пользователя
• Гарантийный талон

Тип устройства: Мотонавигатор.

Наименование товара: NAVITEL G550 MOTO.

Изготовитель: NAVITEL s.r.o. [Навител с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага - 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае Компанией NAVITEL s.r.o. [Навител с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd.

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС RU Д-СЗ.НР15.В.03914/20, сроком действия: до 31.05.2025г.

Выдан согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации Испытательной лабораторией Общества с ограниченной ответственностью "МЕХАНИК ТМ" 01.06.2020.

Дата производства: указана в серийном номере на корпусе устройства в формате G550 МОТОГГГГ ММ00000.

год месяц

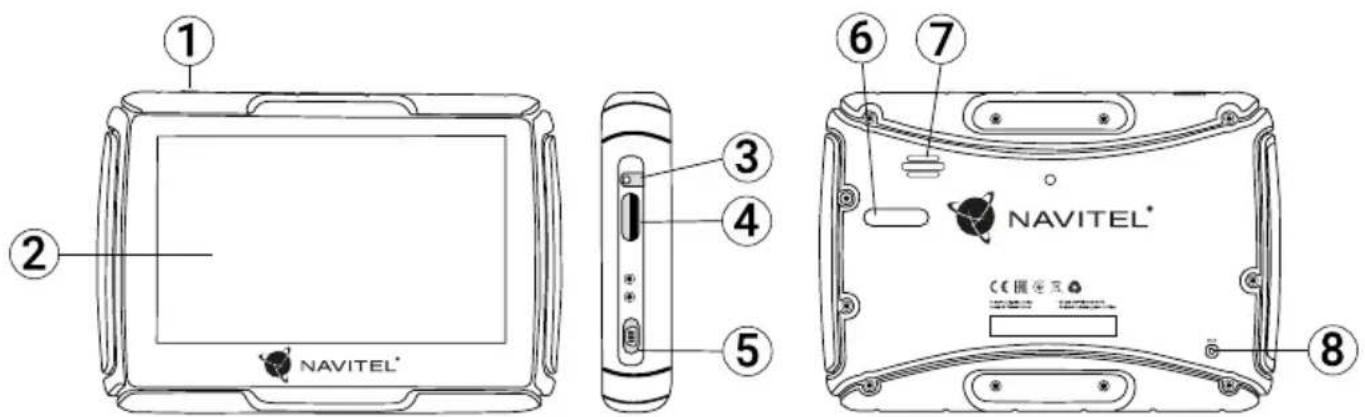

Внешний вид устройства

1. Кнопка включения
2. Экран
3. Аудио разъем 3,5 мм

4. Слот карты microSD

5. Разъем mini-USB

6. Контакты зарядного устройства
7. Динамик
8. Кнопка сброса

Технические характеристики

Функц. спецификация
Процессор MStar MSB2531	Cortex-A7, 800 МГц
Оперативная память 128 Мбайт, DDR3
Внешний слот microSD до 32 Гбайт
Внутренняя память 8 Гбайт
OC Windows CE 6.0 / Linux
Основные параметры
Дисплей 4,3" TFT, 480×272
Динамик 8 Ом / 1,5 Вт
Аккумулятор 1500 мАч, Li-Pol
Параметры GPS
GPS MSR2112 32PIN-QFN
Частота 1,575 ГГц
Качество канала 66 каналов (поискместоположения) / 22 канала(трекинг)
С/А код 1,023 МГц
Чувствительность -165 дБм

Точность определения координат	10 м, 2D RMS; 5 м 2D RMS, WAAS включен
Скорость	0,1 м/с
Частота обновления	1 Гц
Время обновления	0,1 с
Горячий старт 2 с (Автономный)
Теплый старт	32 с (Автономный)
Холодный старт	35 с (Автономный)
Макс. высота 18 000 м
Макс. скорость	515 м/с
Антенна	Встроенная керамическая антенна; 18,4 мм × 18,4 мм × 2 мм
Протокол связи	NMEA 0183 v3.01
Скорость передачи данных	115200 бит/с
Порт	COM1

Примечание. Данное устройство соответствует стандарту IP67. Оно защищено от пыли и способно выдерживать погружение в воду на глубину до 1 метра в течение 30 минут.

Использование устройства

1. Электропитание и подзаряд устройства

Электропитание

Устройство получает питание от трех источников – встроенного аккумулятора (когда нет подключения к внешнему источнику питания), ЗУ с адаптером или докстанции (когда устройство подключено к бортовой сети), либо кабеля USB (при подключении к ПК).

2. Включение/выключение устройства

Включение

Убедитесь, что устройство заряжено, либо подключено к источнику внешнего питания.

Выключение

Чтобы выключить устройство, нажмите на кнопку выключения сверху на корпусе. Устройство перейдет в режим сохранения энергии. При последующем включении устройство восстановит последнее состояние системы.

Сброс системы

Если устройство не отвечает или плохо работает, можно выполнить сброс, нажав стилусом на кнопку сброса (справа на корпусе устройства).

Примечание: при сбросе устройства вся несохраненная информация будет потеряна. Рекомендуется время от времени создавать резервные копии данных.

3. Установка навигатора

При использовании устройства в автомобиле, зафиксируйте его в креплении на лобовом стекле. При использовании устройства в мотоцикле, установите его в док-станцию, закрепленную на панели мотоцикла, как показано на рисунке.

Используйте кабель mini-USB для подключения устройства к компьютеру в случае, если вам необходимо обновить программное обеспечение или карты. Вы также можете заряжать устройство посредством USB подключения к компьютеру.

Возможные проблемы, описание их решения

Прибор не включается

• Проверьте заряд аккумулятора, в случае разрядки присоедините адаптер питания и подождите не менее 5-ти минут;
• Нажмите и удерживайте кнопку включения устройства не менее 8 сек;
• В случае если аккумулятор заряжен, всё равно подключите адаптер питания и повторите процедуру повторно;
• Если устройство не включается даже после подзарядки, обратитесь в службу поддержки или авторизованный сервисный центр.

Прибор отключается сразу после включения

- Возможно, у устройства чрезвычайно низкий заряд аккумулятора. В этом случае система автоматически предотвращает полную разрядку во избежание потери информации и хранящихся данных. Перед тем, как осуществить повторную попытку включения устройства, заряжайте его не менее 5-ти минут и не отсоединяйте адаптер питания от розетки во время работы.

Быстрый разряд батареи

- Аккумулятор разряжается быстрее во время работы при низкой температуре.

Аккумулятор не заряжается

• Убедитесь в том, что адаптер питания подключён к работающей розетке;
• Убедитесь в том, что вы используете стандартный адаптер питания, а не адаптер от другого устройства;
• Аккумулятор может не заряжаться во время работы при высокой температуре.

Звук не воспроизводится

• Удостоверьтесь, что воспроизведение звука включено в основных настройках программы;
• Удостоверьтесь в том, что громкость выведена на достаточный уровень.

Прибор не распознает карту MicroSD

• Убедитесь в том, что карта вставлена в предназначенный для неё разъём до упора;
• Убедитесь в том, что карта вставлена правильной стороной;
• Возможно, карта повреждена. Попробуйте проверить работоспособность карты на другом устройстве;
• Попробуйте извлечь и повторно вставить microSD карту, попробуйте перезагрузить устройство;
• Обратитесь к руководству по установке данной карты.

Уход за устройством

Правильный уход за устройством обеспечит его долгую и эффективную работу

• Не храните и не используйте устройство в условиях повышенной влажности и высоких температур;
• Избегайте длительного воздействия на устройство прямых солнечных или ультрафиолетовых лучей;
• Не кладите и не роняйте на устройство никаких предметов;
• Не роняйте устройство и не подвергайте его ударам;
• Не подвергайте устройство резким температурным перепадам, так как это может повлечь конденсацию влаги внутри прибора и его повреждение. Если подобное произошло, не включайте устройство, пока он не высохнет;
• Поверхность дисплея может легко поцарапаться. Избегайте касания дисплея острыми предметами. Для предохранения дисплея от царапин можно использовать специальную защитную пленку;
• Никогда не очищайте прибор или дисплей при включенном питании. Для очистки внешних поверхностей используйте мягкую влажную ткань (желательно не содержащую хлопка);
• Не используйте для очистки экрана бумажные салфетки или полотенца;
• Никогда не пытайтесь самостоятельно разбирать или чинить прибор, а также модифицировать его какимлибо образом. Любое подобное вмешательство может

повредить вашему здоровью, нарушить корректную работу прибора или нанести ему ущерб. Также это повлечет за собой снятие гарантии.

- Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).

Безопасное управление автомобилем

• Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требования Правил дорожного движения Российской Федерации. Кроме того, старайтесь соблюдать очевидные правила обращения с вашим автомобилем, как источником повышенной опасности;
• Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде;
• Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля;
• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

Навител Навигатор

Основные задачи, выполняемые программой: определение и отображение текущего местоположения на карте, автоматическое и ручное определение точек маршрута, построение маршрута, поиск объектов, расчет и отображение путевой информации и многое другое.

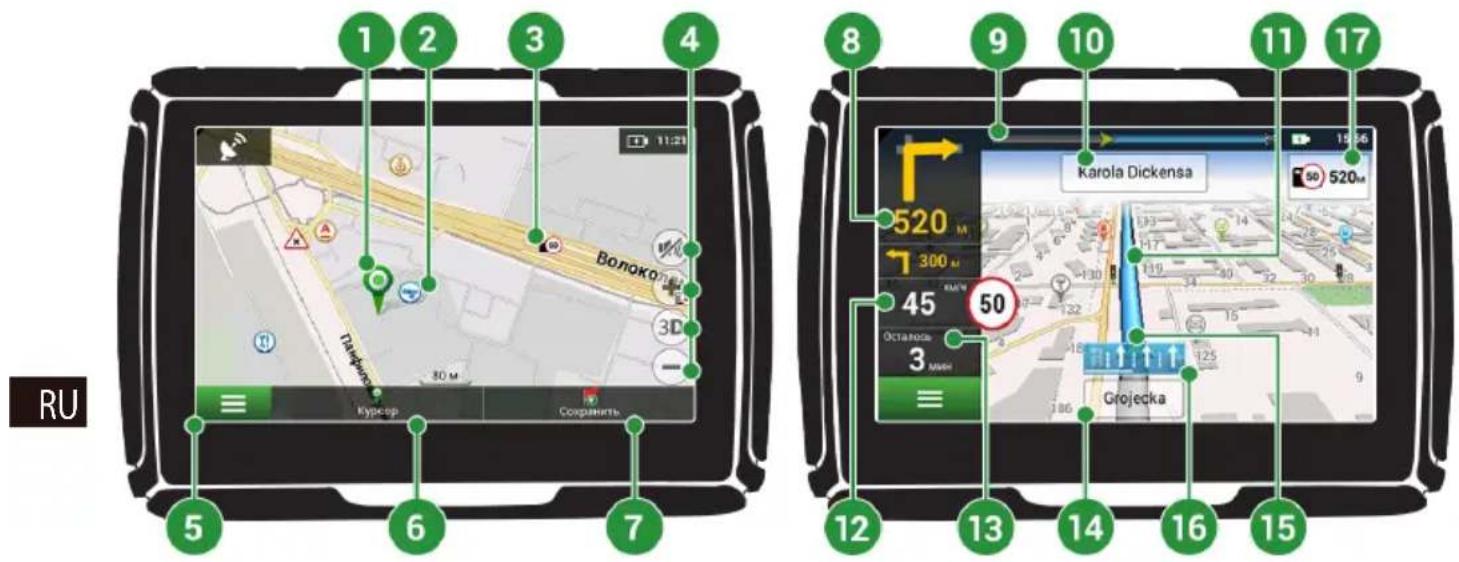

Интерфейс программы

1	Точка на карте	Такой значок появляется при нажатии на любую область на карте. Внизу окна карты появляются кнопки «Курсор» и «Сохранить».
2 POI	Пример того, как объекты инфраструктуры (POI) отображаются на карте. Разным категориям POI присвоены разные значки. Также в программе есть множество уникальных значков для различных брендов, шопинг центров, гипермаркетов, АЗС и т.д.
3 SPEEDCAM	Пример отображения на карте SPEEDCAM'ов. SPEEDCAM'ы представляют собой информацию на карте о камерах контроля скорости, радарах, засадах, опасных перекрестках, лежачих полицейских и пешеходных переходах.
4 Кнопки на карте Эти кнопки предназначены для контроля вида карты (2D/3D), масштаба и звука.
5 Главное меню При нажатии на кнопку открывается главное меню программы.
6 Курсор	Кнопка «Курсор» появляется только при выборе точки на карте. При нажатии на кнопку открывается окно «Мой маршрут», в котором вы можете выполнять с выбранной точкой различные операции.
7 Кнопка «Сохранить»		Эта кнопка появляется только при выборе точки на карте. Кнопка "Сохранить" предназначена для сохранения выбранной точки в качестве путевой точки.
8 Знак предстоящего маневра		Показывает два следующих по ходу маршрута поворота, разворота, а также расстояние до каждого из них. Нажатие по знаку открывает контекстное меню, в котором можно остановить ведение по маршруту и управлять другими маршрутными опциями.
9 Прогресс-бар движения по маршруту		Отображает пройденный путь маршрута.
10 Улица после маневра		Эта информационная панель отображает название улицы, следующей за предстоящим маневром. Если выполнены определенные условия, то вместо отображения улицы, информационная панель будет отображать полосы движения с допустимыми маневрами.
11 Маршрут Активный маршрут.
12 Скорость Рядом с текущей скоростью автомобиля отображается допустимая скорость движения на текущем участке дороги. При превышении установленного значения программа отправляет визуальные предупреждения: оранжевый цвет – превышение скорости на установленную допустимую величину (по умолчанию - до 10 км/ч); красный – превышение скорости выше установленного предела. Допустимый уровень превышения можно настроить в разделе Предупреждения.
13 Панель датчиков Датчик отображает время прибытия в конечную точку маршрута.
14 Текущая улица		Название улицы, по которой в данный момент времени происходит движение. Информационная панель активна только при установленном соединении со спутниками. Если на карте в данном месте нет ни улицы, ни дороги, то отображается направление (Север, Юг, Запад, Восток).
15 GPS-курсор Указывает настоящее местоположение устройства, когда GPS приемник включен.
16 Датчик маневра		На дорогах с двумя и более полосами в попутном направлении отображается информация о разрешённом манёвре на ближайшем перекрёстке или месте для разворота; прогресс-бар под датчиком отображает оставшуюся часть пути до места описываемого манёвра.
17 Ограничение дорожного движения		При движении по маршруту в правой части экрана отображается перечень ближайших навигационно значимых объектов с указанием расстояния до них. По мере приближения программа выводит на экран оповещение с обратным отсчетом расстояния до камеры, дорожного знака или специальной разметки.

Маршрут до точки,выбранной на карте

Программа предусматривает построение маршрута до точки, которую можно найти и отметить на карте, и определить ее как конечную точку маршрута. При этом начальной точкой маршрута будет текущее местоположение устройства, определяемое системой GPS. Для построения маршрута нажмите на соответствующую область карты, чтобы отметить на ней точку и выберите «Курсор» [1]. Далее нажмите «Поехали!» [2]. Программа предложит 3 альтернативных маршрута с примерным расстоянием и временем до финишной точки [3]. Выберите подходящий вариант и нажмите «Поехали!».

Рис. 1 Рис. 2 Рис. 3

Поиск адреса и построение маршрута

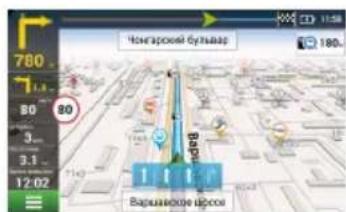

Для того чтобы построить маршрут до точки, которую можно найти по адресу, выберите «Меню» [4] > «Найти» [5] > «По адресу». Далее нажмите «Выбрать страну» [6] и начните вводить название страны [7]. Чтобы спрятать клавиатуру, нажмите на иконку в правой верхней части экрана. Выберите страну [8]. Поля «Выбрать город», «Выбрать улицу» и «Выбрать здание» становятся активными после заполнения предыдущего поля [9]. После внесения соответствующей информации, объект будет показан на карте. Нажмите «Поехали!» [10]. Программа предложит 3 альтернативных маршрута [11] до указанного адреса, и вы можете начать следование по нему [12].

NAVITEL

Рис. 4 Рис. 5 Рис. 6

Рис. 7 Рис. 8 Рис. 9

Рис. 10 Рис. 11 Рис. 12

Ручной выбор всех точек маршрута

Для построения маршрута, начальная и конечная точка которого определяются вручную, отметьте на карте точку, откуда вы хотите начать движение и нажмите «Курсор» [1] для перехода к экрану «Мой маршрут». Далее нажмите на информационную панель внизу экрана [2]. В открывшемся экране «Свойства» выберите «Начало маршрута» [3]. GPS-приемник должен быть отключен. Точка будет отмечена на карте как начальная точка маршрута. Далее выберите на карте конечную точку маршрута. Для этого нажмите на соответствующую область карты, нажмите на кнопку «Курсор» [4] и затем «Поехали!» в экране «Мой маршрут» [5]. Программа предложит 3 альтернативных маршрута. Выберите подходящий и нажмите «Поехали!» [6].

Рис. 1 Рис. 2 Рис. 3

Рис. 4 Рис. 5 Рис. 6

Центр обновлений Навител Навигатор

Для обновления карт и приложений, а также для того, чтобы приобретать новые карты, вы можете использовать программу Центр обновлений Навител Навигатор, разработанную нами специально для этих целей. Скачать программу вы можете на нашем сайте из раздела "Скачать". Инструкция ниже поможет вам разобраться в функциональности программы.

1. Установите Центр обновлений Навител Навигатор на ПК, выполнив все пункты мастера установки Windows;
2. Подключите навигатор к ПК в режиме съемного диска (USB Flash Drive / Mass Storage).

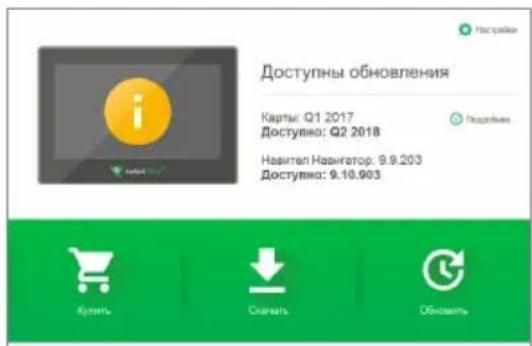

3. Запустите Центр обновлений Навител Навигатор. В случае если вы правильно подключили навигатор, программа определит его наличие. [1]

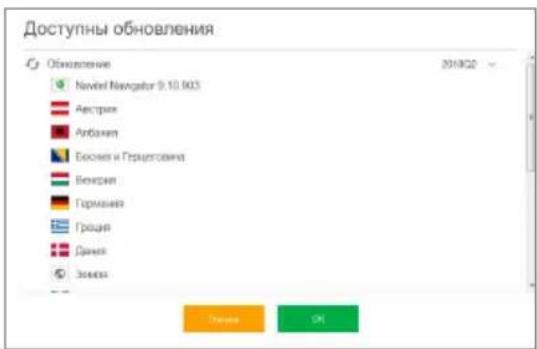

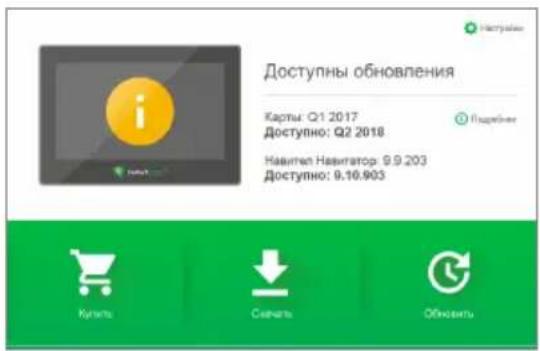

4. В случае если обновления будут найдены, Центр обновлений предложит вам обновить устройство до актуальной версии ПО, а также обновить карты, если имеются более новые. [2]

Рис. 1

Рис. 2

NAVITEL

NAVITEL G550 MOTO

Учтите, что старые карты в процессе обновления или переустановки будут удалены. Для продолжения нажмите "Обновление", затем "ОК".

1. Центр обновлений Навител Навигатор скачает и установит обновления на устройство.
2. Если после обновления Вы решите загрузить или купить дополнительные карты, выберите пункт "Скачать" или "Купить" соответственно. [3]

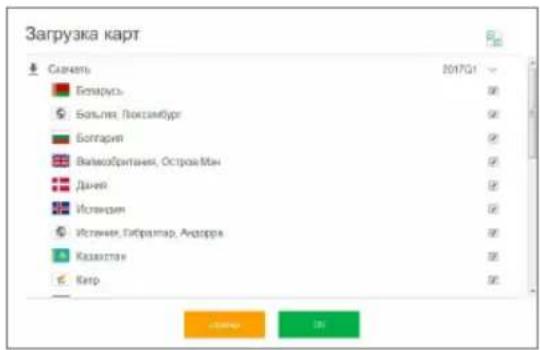

3. Чтобы скачать купленные карты, в списке отметьте нужные Вам галочками и нажмите "ОК". [4]

Рис. 3

Рис. 4

NAVITEL

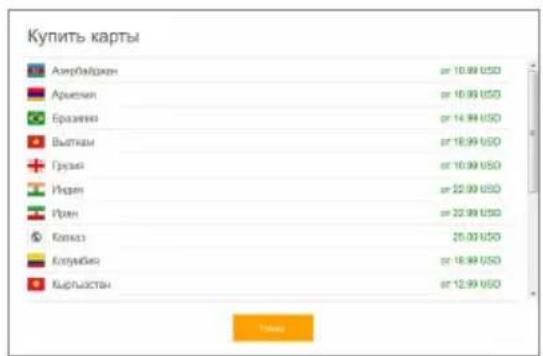

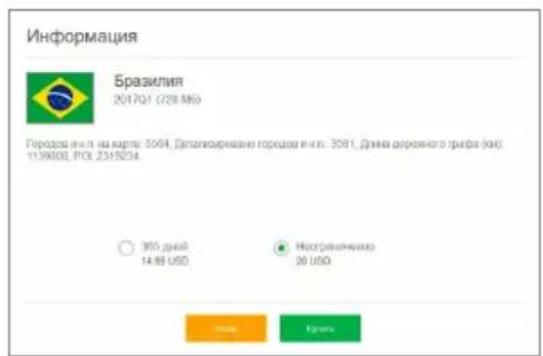

1. Чтобы купить карты, нажмите на строку, соответствующую нужной Вам карте, выберите срок подписки и нажмите "Купить". [5, 6]

Рис. 5 Рис. 6
