G550 Moto - GPS Navitel - Bezplatný návod na obsluhu

Typ produktu	GPS navigácia pre motocykel a auto
Displej	4,3" TFT, 480×272 pixelov
Procesor	MStar MSB2531 Cortex-A7, 800 MHz
RAM	128 MB DDR3
Interné úložisko	8 GB
Externé úložisko	microSD do 32 GB
Operačný systém	Windows CE 6.0 / Linux
GPS čipset	MSR2112 32PIN-QFN, 66 vyhľadávacích / 22 sledovacích kanálov
Citlivosť GPS	-165 dBm
Presnosť polohy	10 m (2D RMS); 5 m s WAAS
Batéria	1500 mAh Li-Pol (nabíjateľná)
Odolnosť voči vode a prachu	IP67 (prachotesný, ponorenie do 1 m na 30 min)
Zvuk	Vstavaný reproduktor, 3,5 mm audio jack
Porty	Mini-USB (dáta/nabíjanie), slot na microSD
Súčasťou držiaky	Držiak na motocykel s kolískou, držiak na čelné sklo auta, dokovacia stanica
Napájacie adaptéry	Adaptér nabíjačky na motocykel, nabíjačka do auta 12/24 V
Navigačný softvér	Navitel Navigator s offline mapami, POI, radarové upozornenia, plánovanie trás
Aktualizácie máp	Cez Navitel Navigator Update Center na PC (bezplatné a platené mapy)
Údržba	Vyhýbajte sa vlhkosti, teplu, ostrým predmetom; čistite len mäkkou handričkou
Bezpečnosť	Používajte len počas parkovania; dodržiavajte dopravné predpisy
Opraviteľnosť	Žiadne diely opraviteľné používateľom; kontaktujte autorizované servisné stredisko
Zhoda	V súlade so smernicou RED 2014/53/EÚ; vyhlásenie na www.navitel.cz/en/declaration_of_conformity/g550moto

Často kladené otázky - G550 Moto Navitel

Ako resetovať Navitel G550 Moto, ak zamrzne?

Pomocou pera stlačte tlačidlo Reset na pravej strane zariadenia. Upozorňujeme, že neuložené údaje sa stratia. Ak zariadenie nereaguje, podržte tlačidlo Napájanie na 8 sekúnd alebo pripojte nabíjačku.

Je Navitel G550 Moto vodotesný?

Áno, má stupeň krytia IP67, čo znamená, že je prachotesný a vydrží ponorenie do vody medzi 15 cm a 1 meter až na 30 minút. Vyhýbajte sa rýchlym zmenám teploty, aby ste zabránili kondenzácii.

Ako môžem aktualizovať mapy na mojom Navitel G550 Moto?

Stiahnite a nainštalujte Navitel Navigator Update Center na svoj PC. Pripojte zariadenie cez Mini-USB ako hromadné úložisko. Program ho rozpozná a ponúkne dostupné aktualizácie. Môžete aktualizovať mapy, kúpiť nové alebo stiahnuť bezplatné, ako je uvedené v príručke.

Čo mám robiť, ak sa batéria rýchlo vybíja?

Životnosť batérie je v chladnom prostredí kratšia. Pred použitím sa uistite, že je zariadenie plne nabité. Ak problém pretrváva, skontrolujte procesy na pozadí alebo kontaktujte podporu. Batéria je 1500 mAh Li-Pol.

Môžem používať G550 Moto v aute aj na motocykli?

Áno, balenie obsahuje držiak na motocykel s kolískou aj držiak na čelné sklo auta. Dokovaciu stanicu je možné použiť aj na nabíjanie v aute.

Ako naplánovať trasu k adrese?

Z hlavnej ponuky klepnite na Hľadať > Podľa adresy. Vyberte krajinu, mesto, ulicu a budovu. Klepnite na Choď! a vyberte jednu z troch alternatívnych trás. Zariadenie vás bude viesť hlasovými a vizuálnymi pokynmi.

Čo ak z GPS nie je žiadny zvuk?

Skontrolujte, či je v nastaveniach programu povolený zvuk (hlasitosť nie je stlmená). Tiež overte, či nie je úroveň hlasitosti príliš nízka. Ak používate externé reproduktory, skontrolujte pripojenie 3,5 mm jacku.

Podporuje zariadenie microSD karty?

Áno, má slot na microSD karty do 32 GB. Vložte kartu úplne, kým nezaklapne. Ak nie je rozpoznaná, skúste ju znova vložiť, reštartovať alebo otestovať kartu na inom zariadení.

Ako uložiť waypoint na mape?

Klepnite na bod na mape, aby ste ho vybrali, potom klepnite na Uložiť WP (dostupné len po výbere bodu). Bod sa uloží ako waypoint pre neskoršie použitie pri plánovaní trasy.

Aký je normálny rozsah prevádzkovej teploty?

Zariadenie môže pracovať pri teplotách od 0 do +35 °C. Skladovacia teplota je +5 až +45 °C. Vyhýbajte sa extrémnemu teplu alebo chladu, aby ste predišli poškodeniu.

NÁVOD NA OBSLUHU G550 Moto Navitel

Đakujeme Vám za zakúpenie nášho navigačného zariadenia NAVITEL G550 MOTO. Starostlivo si prosím prečítajte tento návod na použitie, aby ste sa naučili ako ovládat zariadenie pre zaistenie jeho optimálneho výkonu. Odporúčame, aby ste si uchovali užívatelskú príručku pre budúce použitie.

Balenie

• Motor Navigator NAVITEL G550 MOTO
- Držiak na motocykel
• Ihla
- Adaptér nabíjačky motocyklov
- Držiak na auto
• Nabíjačka do auta 12/24 V
• Dokovacia stanica
• Kábel mini-USB - USB
- Plastové pinzety
- Používatel'ská príručka
• Záručný list

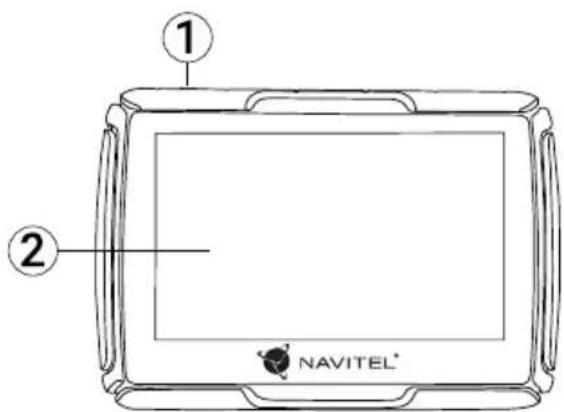

Vonkajší vzhľad

Vlastnosti
Systémové špecifikácie

Procesor MStar MSB2531 Cortex-A7, 800 MHz

Operačná pamăt 128 MB, DDR3

Externý slot microSD až 32 GB

Interné úložisko 8 GB

Operačný systém Windows CE 6.0 / Linux

Základné parametre

Displej 4,3” TFT, 480×272
Reproduktor 8 Ohm / 1.5 W
Batérie 1500 mAh, Li-Pol

Parametre GPS

GPS MSR2112 32PIN-QFN
Frekvencia 1.575 GHz
Počet kanálov 66 kanálov (vyhladávanie pozície)/22 kanálov (záznam stopy)
C/A CODE Frekvencia čipu	1.023 MHz
Citlivost -165 dBm

Presnost' polohy 10 m, 2D RMS; 5 m 2D RMS, WAAS aktivny
Rýchlost' 0.1 m/s
Frekvencia aktualizácie	1 Hz
Čas obnovy 0.1 s
Hot štart 2 s (autonómny)
Warm štart	32 s (autonómny)
Cold štart	35 s (autonómny)
Max. nadm. výška	18 000 m
Max. rýchlost'	515 m/s
Anténa	Interná keramická anténa: 18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 štandard v3.01 a spätne
Prenosová rýchlost'	115 200 bps
Port	COM1

Zariadenie využíva tri typy zdrojov napájania: batéria (ak nie je pripojená k externému zdroju napájania prostredníctvom adaptéru), adaptér (ak je pripojené k motocyklu alebo v automobile) a USB kábel (umožňuje nabíjanie prostredníctvom pripojenia k PC).

2. Zapnutie/vypnutie

Zapnutie

Uistite sa, že batéria je dostatočne nabitá alebo je pripojená k externému zdroju napájania.

Vypnutie

Stlačenie tlačidla na hornej strane zariadenia spôsobí jeho vypnutie, prípadne spustí úsporný režim. Pri opätovnom zapnutí dôjde k obnoveniu jeho posledného stavu.

Obnovenie systému

V prípade, ak zariadenie nereaguje alebo nefunguje správne, môžete ho obnovit pomocou stylusu, zatlačením do resetovacej dierky na pravej strane zariadenia.

Poznámka: v prípade ak systém neodpovedá po resetovaní systému, môže dôjst'k strate všetkých neuložených dát. Odporúča sa, aby sa dáta pravidelne zálohovali.

3. Použitie držiaka na upevnenie navigácie

Pri použití GPS navigácie na motorke, je nutné pripojiť zariadenie k panelu pomocou konzoly (Ako je znázornené na obrázku nižšie).

Chyby a riešenia problémov

- Je možné, že stav nabitia batérie zariadenia je kriticky nízky. V takomto prípade ho systém automaticky vypne, aby tak predišiel kompletnému vybitiu batérie, ktoré môže spôsobit' stratu dát. Predtým, ako sa zariadenie pokúsite znovu zapnút, nabite ho aspoň 5 minút a nechajte adaptér pripojený behom následnej prevádzky zariadenia.

Rýchle vybitie batérie

- Batéria sa ovela rýchlejšie vybíja v chladnom prostredí.

Batéria sa nenabíja

• Uistite sa, že máte zapnutý zvuk v nastavení programu;
• Uistite sa, že hlasitosť nie je príliš nízka.

Zariadenie nerozpoznalo microSD kartu

• Uistite sa, či je karta úplne vložená do odpovedajúceho slotu a zapadla na svoje miesto;
• Skontrolujte, či nie je karta vložená nesprávne;
• Skontrolujte, či nie je karta poškodená. Skúste ju použit v inom zariadení;
• Vyberte a vložte kartu spät. Reštartujte zariadenie;
• Riadte sa manuálom k vašej karte.

Údržba zariadenia

• Nevystavujte zariadenie vysokej vlhkosti a teplotám;
• Chráňte zariadenie pred slnečným a UV žiarením;
• Nepokladajte nič na zariadenie;
• Nevystavujte zariadenie nárazom;
• Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu viest' ku kondenzácii vody vo vnútri zariadenia a spôsobit' jeho poškodenie. Ak bolo zariadenie vystavené vlhkosti, nezapínajte ho, pokial' nebude úplne vysušené.
• Displej zariadenia je veľmi náchylný k poškriabaniu. Nedotýkajte sa displeja ostrými predmetmi. Ako ochranu proti poškriabaniu, môžete použit ochrannú fóliu;
• Nikdy displej nečistite, ak je zariadenie zapnuté. Na čistenie používajte iba mäkkú handričku;
• Na čistenie displeja nepoužívajte papierové obrúsky alebo utierky;
• Nepokúšajte sa sami rozoberať alebo opravovať zariadenie, mohlo by to viest k úrazu a rovnako tak aj k nesprávnemu fungovaniu zariadenia. Zároveň to bude mať za následok ukončenie záruky.
• Prípustná teplota okolitého prostredia v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relatívna vlhkost: 5% až 90% bez kondenzácie (25 °C).

Bezpečná jazda

• Ak sa používa vo vozidle, bezpečná jazda je výhradnou zodpovednosťou vodiča. Je nebezpečné používať ovládacie prvky aplikácie pri jazde;
• Tieto pravidlá boli v prvom rade vytvorené tak, aby sa zabránilo spôsobeniu škôd na živote alebo zdraví tretích osôb, poškodeniu ich majetku a domácich zvierat, a tiež poškodzovaniu životného prostredia;
• Kedykol'vek zastavíte vozidlo, vždy použite ručnú brzdu. Udržujte ručnú brzdu funkčnú tak, aby zamedzila akémukol'vek možnému pohybu vozidla;
• Vždy parkujte vaše vozidlo na otvorenom a dobre vetranom priestore;
• Udržujte hlasitosť vo vozidle relatívne nízku tak, aby ste počuli všetko, čo sa deje mimo vozidla;
• Nemanipulujte so zariadením, ak by vás to mohlo rušit' pri šoférovaní.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL G550 je kompatibilné so smernicou RED 2014/53/EÚ.

Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese:

www.navitel.cz/sk/declaration_of_conformity/g550moto

Navitel Navigator

K základným vlastnostiam aplikácie Navitel Navigator patrí: určenie a zobrazenie aktuálnej pozície na mape, automatické i ručné zadávanie bodov trasy, plánovanie trasy, rôzne možnosti vyhládávania objektov, výpočet a zobrazenie informácií o ceste a mnoho dálších.

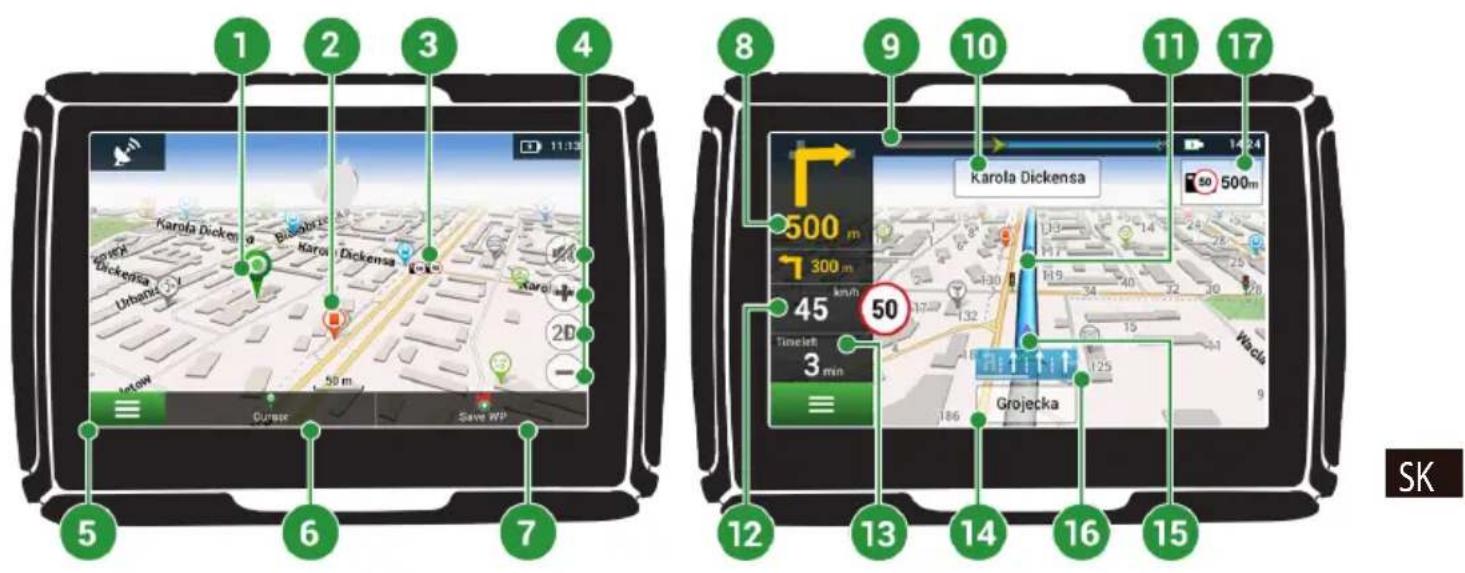

Rozhranie programu

SK

1	Bod na mape	Krátkym kliknutím na mapu označíte bod, s ktorým sa dá d'alej pracovať pomocou tlačidiel “Kurzor” a “Uložiť WP” bod.
2	Bod záujmu (POI)	Toto je príklad ako sú zobrazované body záujmu (POI) v programe. Rôzne kategórie POI majú rôzne ikony, rovnako tak každá kategória obsahuje mnoho typov ikon ako napríklad nákupné centra, značkové obchody, čerpacie stanice atď.
3	Upozornenie na trase (SPEEDCAM)	Jedná sa o príklad ako sú zobrazované na mape ikony funkcie Upozornenie na trase (SPEEDCAM). Upozornenie zahrňa údaje o meranej rýchlosti, radaroch, nebezpečných križovatkách, spomaľovacích prahoch a dálších typoch potenciálnych prekázok na ceste.
4	Funkčné tlačidlá Tieto tlačidlá ovládajú zobrazenie mapy (2D / 3D), zoomovanie a nastavenie hlasitosti.
5	Hlavné menu Kliknutím na toto tlačidlo otvoríte hlavné menu programu.
6	Kurzor	Toto tlačidlo je dostupné iba pokial’je na mape zvolený nejaký bod. Kliknutím na toto tlačidlo otvoríte obrazovku “Moja trasa”, kde môžete so zvoleným bodom d'alej pracovať.
7	Uložiť WP	Toto tlačidlo je dostupné iba pokial’na mape zvolíte nejaký bod. Kliknutím na toto tlačidlo bod uložíte ako cieľový bod.
8	Nasledujúci manéver	Označenie vzdialenosti k dvom nasledujúcim manévrom. Kliknutím na znázornenie manévru otvoríte dialógové okno s množstvom nastavení.
9	Panel trasy Tento panel určuje uplynulú a zostávajúcu časť trasy.
10	Ulica nasledujúca po manévri	Názov ulice nasledujúcej po manévri. Berte prosím na vedomie, že ak sú splnené určité podmienky, budú namiesto panelu ulice nasledujúcej po manévri zobrazené nasledujúce jazdné pruhy.

NAVITEL

NAVITEL G550 MOTO

11	Trasa	Aktívna trasa. Ak je zapnutá funkcia Dopravné Info, trasa je rôzne sfarbená, čo zodpovedá rôznym úrovniam hustoty premávky. Inak je trasa vždy modrá.
12	Rýchlost'	Limit rýchlosti cesty sa zobrazí vedla aktuálnej rýchlosti. Ak je limit prekročený do 10 km / h, poličko s aktuálnou rýchlostou sa sfarbí do oranžova. Ak je limit prekročený o viac ako 10 km / h, poličko s aktuálnou rýchlostou sa sfarbí do červena. Ak chcete toto nastavenie zmenit, prejdite do Menu > Nastavenia > Upozornenia > Pokuta za rýchlost.
13	Informačný panel Indikátor zobrazuje informácie o zostávajúcom čase do ciela.
14	Aktuálna ulica	Názov aktuálnej ulice (aktívne iba ak je naviazané spojenie so satelitmi). Pokial' mapa neobsahuje informácie o názve danej ulice, je namiesto toho zobrazený smer pohybu (Sever, Juh, Západ a Východ).
15	GPS kurzor Ukazuje aktuálnu pozíciu zariadenia, keď je GPS prijímač zapnutý.
16	Nadchádzajúce manéver	Indikátor zobrazuje nadchádzajúce manéver vrátane vzdialenosti zostávajúce k danému manévru.
17	Upozornenie na trase	Vodič je upozornený na vzdialenost' od najbližšieho dopravného značenia a odpočítavanie sa spustí pri priblížení vozidla. Ked' sa blížite, program zobrazí odpočítavanie na najbližší kameru, dopravnú značku alebo značenie.

Trasa k zvolenému bodu na mape

Trasu môžete nastavit do bodu, ktorý si nájdete a označíte na mape, a potom ho nastavíte ako cieľový bod s tým, že ako počiatočný bod trasy sa berie aktuálna pozícia zariadenia podľa GPS. Pre vytvorenie trasy kliknite v mape pre označenie bodu, vyberte "Kurzor" [1], a potom "Podľme!" [2]. Program ponúka 3 alternatívne trasy s približnú vzdialenost a čas do cieľa bodu [3]. Stlačením „Podľme!“ a nasledovatí trasy.

Navádzanie na presnú adresu

Pre vytvorenie trasy k bodu, ktorého adresu poznáte, zvolte "Menu" v lavom dolnom rohu obrazovky [4] > "Nájst" [5] > "Podla adresy", a potom stlačte "Vyberte krajinu" [6] a vložte jej názov [7]. Pre skrytie klávesnice stlačte ikonu v pravej hornej časti obrazovky. Vyberte požadovanú krajinu [8]. Možnosti "Vyberte mesto", "Vyberte ulicu" a "Vyberte číslo budovy" sa aktivujú iba v prípade, ak boli vyplnené predchádzajúce polia [9]. Po vyplnení všetkých informácií sa objekt zobrazí na mape [10]. Stlačte "Podme!". Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo «Podme!» [11]. Teraz môžete nasledovať po trase [12].

Obr. 4 Obr. 5 Obr. 6

Obr. 7 Obr. 8 Obr. 9

Manuálne nastavenie všetkých bodov trasy

Pre plánovanie trasy, kde sú počiatočné a cieľové body nastavené manuálne, najprv zvolte na mape bod, ktorý má byť počiatočný a stlačte "Kurzor" [1], čím sa zobrazí obrazovka "Moja trasa". Kliknite na informačný panel v spodnej časti obrazovky [2]. Stlačte "Nastaviť štart" na obrazovke "Vlastnosti" [3]. GPS prijímač musí byť vypnutý. Bod bude označený na mape ako počiatočný bod. Zvolte cieľový bod na mape: kliknite na mapu pre označenie bodu, stlačte "Kurzor" [4] a potom "Podme!" na obrazovke "Moja trasa" [5]. Program ponúka 3 alternativne trasy. Vyberte trasu a stlačte tlačidlo „Podme!" [6].

Centrum aktualizácií Navitel Navigator

K aktualizácii máp a aplikácie, rovnako k nákupu nových máp je potrebný špeciálny program, ktorý sme navrhli špeciálne pre tieto účely. Program si môžete stiahnuť zo sekcie "Downloads" na oficiálnej stránke NAVITEL®. Nižšie uvedené inštrukcie vám pomôžu naučiť sa ako sa s ním pracuje.

1. Nainštalujte Centrum aktualizácií Navitel Navigator na váš počítač.
2. Pripojte navigačné zariadenie k počítaču.
3. Spustite Centrum aktualizácií Navitel Navigator. [1]
4. Ak je zariadenie správne pripojené, program ho detekuje. Ak sú k dispozícii aktualizácie, program vám navrhne, či chcete aktualizovat softvér, mapy alebo oboje. [2]

Obr. 1 Obr. 2

NAVITEL

Počas aktualizácie máp budú staré mapy zmazané. Ak chcete pokračovat, stlačte tlačidlo "Aktualizovat" a potom tlačidlo "OK".

1. Centrum aktualizácií Navitel Navigator stiahne a nainštaluje požadované aktualizácie do vášho zariadenia.

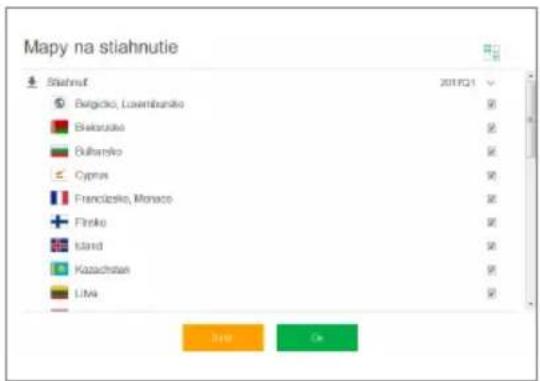

2. V rámci programu si môžete stiahnut' prípadne dokúpit dálšie mapy stlačením tlačidiel "Na stiahnutie" alebo "Kúpit". [3]
3. Ak si chcete stiahnut d'alšie mapy, vyberte ich v ponuke a stlačte "OK". [4]

Obr. 3 Obr. 4

NAVITEL

NAVITEL G550 MOTO

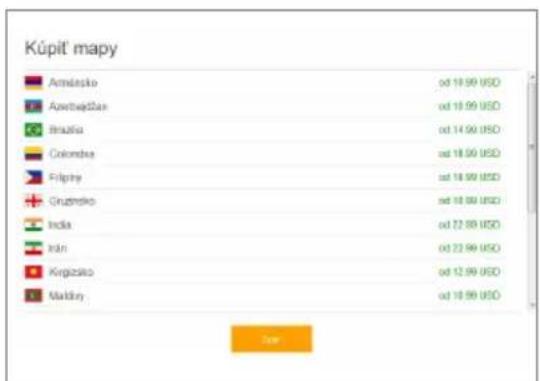

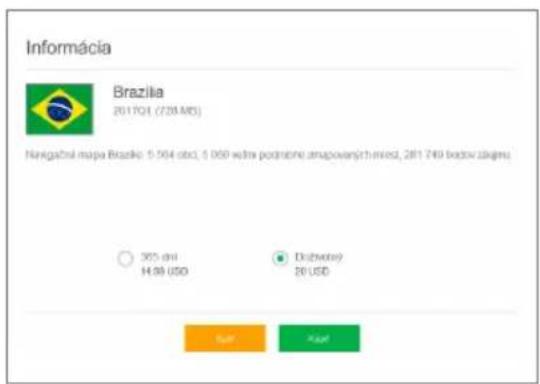

1. Ak si chcete kúpiť dálšie mapy, vyberte ich v ponuke, zvolte dlžku predplatného a stlačte "Kúpiť". [5, 6]

Obr. 5 Obr. 6

1. Spustite Navitel Navigator na vašom zariadení.
