Typ produktu	GPS navigačné zariadenie
Model	Navitel E707 Magnetic
Displej	7" TFT, 800×480 pixelov, kapacitný multi-dotykový
Procesor	MStar MSB2531 800 MHz, Cortex-A7
RAM	128 MB DDR3
Interné úložisko	8 GB
Externé úložisko	microSDHC až 32 GB
Operačný systém	Linux
GPS čip	MSR2112 32PIN-QFN
GPS frekvencia	1.575 GHz
GPS kanály	66 (vyhľadávanie) / 22 (sledovanie)
GPS citlivosť	-161 dBm
Presnosť polohy	10 m 2D RMS (5 m s WAAS)
Batéria	1500 mAh nabíjateľná Li-Pol
Nabíjanie	Mini-USB port
Audio výstup	Reproduktor 8 Ohm / 1 W, 3.5 mm mini jack
Hlavné funkcie	Offline GPS navigácia, plánovanie trasy, vyhľadávanie POI, upozornenia na radary, ukladanie waypointov
Predinštalované mapy	Navitel Navigator s možnosťou aktualizácie cez PC
Údržba	Čistiť iba mäkkou handričkou; vyhýbajte sa vlhkosti a extrémnym teplotám
Bezpečnostné varovania	Nepoužívať počas jazdy; zaistiť bezpečné upevnenie; zabrániť blokovaniu airbagov
Súčasťou balenia príslušenstvo	Držiak na čelné sklo, nabíjačka do auta
Prevádzková teplota	0 až +35 °C (skladovanie: +5 až +45 °C)
Rozmery (približne)	Typické pre 7" GPS: ~190 x 115 x 20 mm
Hmotnosť (približne)	~250 g (s batériou)

Často kladené otázky - E707 Magnetic Navitel

Ako zapnem Navitel E707 Magnetic?

Stlačte a podržte tlačidlo napájania aspoň 3 sekundy. Ak sa zariadenie nezapne, nabíjajte ho aspoň 5 minút a skúste znova.

Zariadenie sa po spustení okamžite vypne. Čo mám robiť?

To zvyčajne znamená kriticky nízky stav batérie. Nabíjajte zariadenie aspoň 5 minút pred opätovným zapnutím a počas používania ho nechajte zapojené.

Ako môžem aktualizovať mapy na mojom Navitel E707 Magnetic?

Stiahnite a nainštalujte Navitel Navigator Update Center na svojom PC. Pripojte zariadenie cez USB, spustite program a postupujte podľa pokynov na aktualizáciu máp a softvéru.

Prečo je GPS signál slabý alebo nefunguje?

GPS signál môže byť slabý v tuneloch, pri vysokých budovách alebo v hustých mestských oblastiach. Uistite sa, že zariadenie má jasný výhľad na oblohu. Ak sa dlho nepoužívalo, studený štart môže trvať až 50 sekúnd.

Ako naplánujem trasu na adresu?

Klepnite na Menu > Nájsť > Podľa adresy. Vyberte krajinu, mesto, ulicu a číslo budovy. Potom klepnite na Go! a vyberte jednu z troch možností trasy.

Zariadenie nerozpoznáva moju microSD kartu. Čo môžem urobiť?

Uistite sa, že karta je úplne zasunutá v správnom slote a nie je hore nohami. Skontrolujte, či karta nie je poškodená, skúste ju v inom zariadení. Znovu vložte a reštartujte zariadenie.

Ako bezpečne vyčistím displej?

Vypnite zariadenie a používajte iba mäkkú handričku. Vyhýbajte sa papierovým utierkam alebo abrazívnym materiálom, ktoré by mohli poškriabať obrazovku.

Môžem používať zariadenie počas jazdy?

Nie. Obsluha zariadenia počas jazdy je mimoriadne nebezpečná. Nastavte všetky preferencie pred začiatkom cesty a na displej sa pozerajte iba v bezpečných momentoch.

Batéria sa vybíja veľmi rýchlo. Je to normálne?

Životnosť batérie je pri nízkych teplotách kratšia. Ak rýchle vybíjanie pretrváva, skúste kalibráciu úplným vybitím a opätovným nabitím. Ak problém pretrváva, kontaktujte podporu.

Ako resetujem zariadenie?

Použite tlačidlo Reset alebo stylus na stlačenie resetovacieho otvoru. Tým sa zariadenie reštartuje bez straty údajov.

NÁVOD NA OBSLUHU E707 Magnetic Navitel

Bezpečnostné informácie

1. Prispôsobte si všetky nastavenia pred začiatkom jazdy. Je vysoko nebezpečné obsluhovať zariadenie a konfigurovať jeho nastavenia pri šoférovaní. Pokial' potrebujte upravit nastavenia navádzania alebo parametrov zariadenia, mali by ste svoje auto zaparkovať na bezpečnom mieste s ohľadom na dopravné predpisy.
2. Zoznámte sa s plánovanou trasou pred jazdou. Pokial' ste prepočuli hlasový povel a potrebujete sa pozriet na obrazovku pre jeho zistenie, uistite sa najskôr, či je to s ohľadom na dopravnú situáciu bezpečné.
3. Je možné, že navigačné dáta a hlasové pokyny nebudú v súlade s reálnym stavom vozovky alebo dopravnými obmedzeniami. Vždy venujte pozornosť stavu vozovky, dopravnému značeniu a priechodom pre chodcov.
4. Nepoužívajte navigáciu ako nástroj presného merania rýchlosti a vzdialenosti.
5. Kvalita príjmu satelitného signálu môže kolísať vzhľadom k pozícii zariadenia vo vozidle. Kvalita signálu môže byť slabšia vo vnútri tunelu, blízko viacpodlažných budov alebo v husto zastavanej oblasti. Určité poveternostné podmienky, ako hustá hmla, môžu negatívne pôsobit na kvalitu príjmu signálu.

6. Môže sa stat, že nebude možné prijímať GPS signály blízko elektromagnetických zdrojov alebo vo vnútri budov.

7. Ak ste zariadenie dlhšiu dobu nepouživali, bude určenie pozície trvať dlhšiu dobu aj napriek tomu, že prijímač GPS má dobrý príjem signálu.

8. Venujte zvláštnu pozornosť, kam umiestňujete zariadenie. Neinštalujte ho tam, kde by mohlo prekážať vo funkčnosti airbagov alebo vadiť vo výhláde na vozovku.
9. Pri umiestňovaní držiaka na predné sklo vášho vozidla dbajte na čistotu povrchu. Plocha by mala byť očistená od prachu, nečistôt a dálších nečistôt, pod samotnou prísavkou by taktiež nemali byť žiadne bubliny, ktoré môžu nepriaznivo ovplyvňovať priliehavosť držiaka. Za akékolvek škody na zariadení a dálších objektoch vo vnútri vozidla spôsobené odlepením držiaka je celkovo zodpovedný užívateľ a nemôžu byť kryté zárukou.
10. Nevystavujte zariadenie dlhodobému pôsobeniu slnečného žiarenia a vysokým teplotám. Prehriatie batérie môže spôsobit explóziu.
11. Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu spôsobit' kondenzáciu vody v zariadení a spôsobit' jeho poškodenie. Pokial' bolo zariadenie vystavené vlhkosti, nezapínajte ho, kým celkom nevyschne.

NAVITEL

VYUŽITIE ZARIADENIA – NAVITEL E707 MAGNETIC

1. Akýkolvek zásah, úprava a otváranie zariadenia sú zakázané, pretože môžu spôsobit' nesprávne fungovanie zariadenia a v extrémnych prípadoch spôsobit' jeho poškodenie. Akékolvek opravy zariadenia môžu byt' uskutočňované len autorizovanou osobou.
2. Zariadenie je napojené zo vstavanej Li-Pol batérie, ktorá môže explodovať alebo uvolňovať toxické látky pri nesprávnom spôsobe používania. Nevystavujte zariadenie nárazom, ani ho nepoužívajte v blízkosti výbušných látok a plynov.
3. Počas nabíjania zaistite normálne podmienky ventilácie pre napájací adaptér, pretože počas tohto procesu dochádza k jeho zahrievaniu. Nezakrývajte adaptér papierom alebo dálšími objektmi, ktoré môžu zhoršiť ventiláciu.
4. Nepoužívajte veľmi veľkú silu pri čistení displeja a dálších častí zariadenia. Nepoužívajte papierové obrúsky alebo dálšie tvrdé materiály, ktoré môžu poškriabať zariadenie. Používajte iba mäkkú handričku.
5. Prípustná teplota okolitého prostredia v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relatívna vlhkost: 5% až 90% bez kondenzácie (25 °C).

Používanie zariadenia vo vozidle

Držiak na čelném skle a adaptér do auta sú dodávané ako súčast balenia.

Držiak na čelné sklo

UPOZORNENIE! Opatrne zvolte, kam držiak umiestníte. Neumiestňujte držiak na čelné sklo tak, že by mohol obmedzovať výhlad vodiča. Pokial má čelné sklo vozidla zabudované vyhrievanie alebo UV ochranu, môže byť kvalita príjmu signálu nižšia ako obyčajne.

Nastavenie držiaka na čelné sklo

Najskôr odstráňte ochrannú fóliu z prísavného držiaka. Potom zvol'te vhodné miesto pre uchytenie držiaka. Uistite sa, že priestor je očistený od prachu, nečistôt a vlhkosti, a potom upevnite prísavný držiak na čelné sklo. Za bežných podmienok prísavný držiak drží zariadenie bezpečne. Ak ho však necháte pripevnený cez noc, pevnosť uchytenia sa môže znížit' v dôsledku kondenzácie vlhkosti spôsobenej poklesom teploty. Z tohto dôvodu, aby sme predišli poškodeniu zariadenia a držiaka, odporúčame odstrániť zariadenie a držiak z čelného skla.

Chyby a riešenia problémov

- Je možné, že stav nabitia batérie zariadenia je kriticky nízky. V takomto prípade ho systém automaticky vypne, aby tak predišiel kompletnému vybitiu batérie, ktoré môže spôsobit' stratu dát. Predtým, ako sa zariadenie pokúsite znovu zapnút, nabite ho aspoň 5 minút a nechajte adaptér pripojený behom následnej prevádzky zariadenia.

Rýchle vybitie batérie

- Batéria sa oveľa rýchlejšie vybíja v chladnom prostredí.

Batéria sa nenabíja

• Uistite sa, že máte zapnutý zvuk v nastavení programu;
• Uistite sa, že hlasitost' nie je príliš nízka.

Zariadenie nerozpoznalo microSD kartu

• Uistite sa, či je karta úplne vložená do odpovedajúceho slotu a zapadla na svoje miesto;
• Skontrolujte, či nie je karta vložená nesprávne;
• Skontrolujte, či nie je karta poškodená. Skúste ju použit v inom zariadení;
• Vyberte a vložte kartu spät. Reštartujte zariadenie;
• Riad'te sa manuálom k vašej karte.

Zložky nie je možné kopírovať

• Skontrolujte, že pripojenie medzi vaším PC/laptop a zariadením je v poriadku;
• Využitie pamäte zariadenia môže byť nadmerné a môže vyžadovať odstránenie nepotrebných súborov.

Údržba zariadenia

• Nevystavujte zariadenie vysokej vlhkosti a teplotám;
• Chráňte zariadenie pred slnečným a UV žiarením;
  • Nepokladajte nič na zariadenie;
• Nevystavujte zariadenie nárazom;
• Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu viest' ku kondenzácii vody vo vnútri zariadenia a spôsobit' jeho poškodenie. Ak bolo zariadenie vystavené vlhkosti, nezapínajte ho, pokial' nebude úplne vysušené;
• Displej zariadenia je veľmi náchylný k poškriabaniu. Nedotýkajte sa displeja ostrými predmetmi. Ako ochranu proti poškriabaniu, môžete použit ochrannú fóliu;
• Nikdy displej nečistite, ak je zariadenie zapnuté. Na čistenie používajte iba mäkkú handričku;
• Na čistenie displeja nepoužívajte papierové obrúsky alebo utierky;
• Nepokúšajte sa sami rozoberať alebo opravovať zariadenie, mohlo by to viest k úrazu a rovnako tak aj k nesprávnemu fungovaniu zariadenia. Zároveň to bude mať za následok ukončenie záruky.

Bezpečná jazda

• Ak sa používa vo vozidle, bezpečná jazda je výhradnou zodpovednosťou vodiča. Je nebezpečné používať ovládacie prvky aplikácie pri jazde;
• Tieto pravidlá boli v prvom rade vytvorené tak, aby sa zabránilo spôsobeniu škôd na živote alebo zdraví tretích osôb, poškodeniu ich majetku a domácich zvierat, a tiež poškodzovaniu životného prostredia;
• Kedykol'vek zastavíte vozidlo, vždy použite ručnú brzdu. Udržujte ručnú brzdu funkčnú tak, aby zamedzila akémukol'vek možnému pohybu vozidla;
• Vždy parkujte vaše vozidlo na otvorenom a dobre vetranom priestore;
• Udržujte hlasitosť vo vozidle relatívne nízku tak, aby ste počuli všetko, čo sa deje mimo vozidla;
• Nemanipulujte so zariadením, ak by vás to mohlo rušit pri šoférovaní.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL E707 MAGNETIC je kompatibilné so smernicou RED 2014/53/EÚ.

Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese:

www.navitel.cz/sk/declaration_of_conformity/e707m

NAVITEL

Vlastnosti

Systémové špecifikácie
Procesor MStar MSB2531 80	0 MHz, Cortex-A7
Operačná památ 128 MB, DDR3
Externý slot microSDHC až 32 GB
Interné úložisko 8 GB
Operačný systém Linux
Základné parametre
Displej 7", TFT, 800×480, kapacitný multi-touch
Reproduktor 8 Ohm / 1 W
Typ batérie 1500 mAh, nabijatelná
Parametre GPS
GPS MSR2112 32PIN-QFN
Frekvencia 1.575 GHz
Počet kanálov 66 kanálov (vyhľadávanie pozície)/22 kanálov (záznam stopy)
C/A CODE Frekvencia čipu 1.023 MHz

Citlivost -161 dBm
Presnost polohy	10 m, 2D RMS; 5 m 2D RMS,WAAS aktivny
Rýchlost	0.1 m/s
Frekvencia aktualizácie	1 Hz
Čas obnovy 0.1 s
Horúci štart 2 s (autonómny)
Teplý štart	35 s (autonómny)
Studený štart	50 s (autonómny)
Max. nadm. výška	18 000 m
Max. rýchlost	515 m/s
Anténa	Interná keramická anténa:18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 štandard v3.01 a spätne
Prenosová rýchlost	4800 bps
Port	COM1

Poznámka. Charakteristiky zariadenia a jeho vonkajší vzhľad môžu byť modifikované výrobcom bez predchádzajúceho upozornenia.

Úvod

K základným vlastnostiam aplikácie Navitel Navigator patrí: určenie a zobrazenie aktuálnej pozície na mape, automatické i ručné zadávanie bodov trasy, plánovanie trasy, rôzne možnosti vyhladávania objektov, výpočet a zobrazenie informácií o ceste a mnoho dalších.

Rozhranie programu

NAVITEL

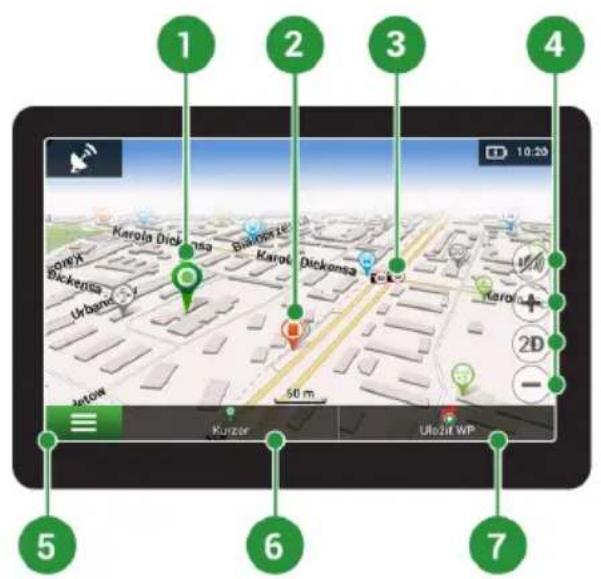

1	Bod na mape	Krátkym kliknutím na mapu označíte bod, s ktorým sa dá d'alej pracovať pomocou tlačidiel “Kurzor” a “UložiťWP” bod.
2	Bod záujmu (POI)	Toto je príklad ako sú zobrazované body záujmu (POI) v programe. Rôzne kategórie POI majú rôzne ikony, rovnako tak každá kategória obsahuje mnoho typov ikon ako napríklad nákupné centra, značkové obchody, čerpacie stanice atd'.
3	Upozornenie na trase (SPEEDCAM)	Jedná sa o príklad ako sú zobrazované na mape ikony funkcie Upozornenie na trase (SPEEDCAM). Upozornenie zahíňa údaje o meranej rýchlosti, radaroch, nebezpečných križovatkách, spomaľovacích prahoch a dálších typoch potenciálnych prekážok na ceste.
4	Funkčné tlačidlá Tieto tlačidlá ovládajú zobrazenie mapy (2D / 3D), zoomovanie a nastavenie hlasitosti.
5	Hlavné menu Kliknutím na toto tlačidlo otvoríte hlavné menu programu.
6	Kurzor	Toto tlačidlo je dostupné iba pokiaľje na mape zvolený nejaký bod. Kliknutím na toto tlačidlo otvoríte obrazovku “Moja trasa”, kde môžete so zvoleným bodom d'alej pracovať.
7	Uložiť WP	Toto tlačidlo je dostupné iba pokiaľna mape zvolíte nejaký bod. Kliknutím na toto tlačidlo bod uložíte ako cielový bod.

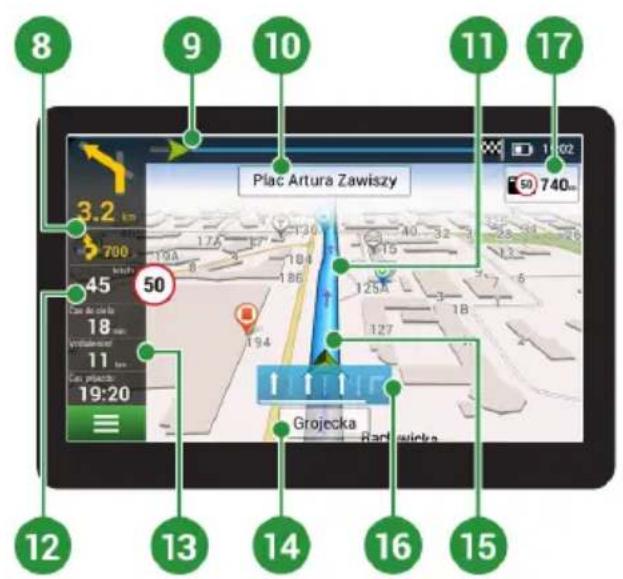

8	Nasledujúci manéver	Označenie vzdialenosti k dvom nasledujúcim manévrom. Kliknutím na znázornenie manévru otvoríte dialógové okno s množstvom nastavení.
9	Panel trasy Tento panel určuje uplynulú a zostávajúcu časť trasy.
10	Ulica nasledujúca po manévri	Názov ulice nasledujúcej po manévri. Berte prosím na vedomie, že ak sú splnené určité podmienky, budú namiesto panelu ulice nasledujúcej po manévri zobrazené nasledujúce jazdné pruhy.
11	Trasa	Aktívna trasa. Ak je zapnutá funkcia Dopravné Info, trasa je rôzne sfarbená, čo zodpovedá rôznym úrovniam hustoty premávky. Inak je trasa vždy modrá.
12	Rýchlost'	Limit rýchlosti cesty sa zobrazí vedľa aktuálnej rýchlosti. Ak je limit prekročený do 10 km / h, políčko s aktuálnou rýchlostou sa sfarbí do oranžova. Ak je limit prekročený o viac ako 10 km / h, políčko s aktuálnou rýchlostou sa sfarbí do červena. Ak chcete toto nastavenie zmenit, prejdite do Menu > Nastavenia > Upozornenia > Pokuta za rýchlost.
13	Informačný panel	V základnom nastavení zobrazuje súbor ukazovatel’ov, ktoré poskytujú informácie o zostávajúcom čase do ciel’a, vzdialenosti do ciel’a a čase príchodu. Výber ukazovatel’ov je možné menit.
14	Aktuálna ulica	Názov aktuálnej ulice (aktívne iba ak je naviazané spojenie so satelitmi). Pokial’ mapa neobsahuje informácie o názve danej ulice, je namiesto toho zobrazený smer pohybu (Sever, Juh, Západ a Východ).
15	GPS kurzor Ukazuje aktuálnu pozíciu zariadenia, keď je GPS prijímač zapnutý.
16	Nadchádzajúce manéver	Indikátor zobrazuje nadchádzajúce manéver vrátane vzdialenosti zostávajúce k danému manévru.
17	Upozornenie na trase	Vodič je upozornený na vzdialenost’ od najbližšieho dopravného značenia a odpočítavanie sa spustí pri priblížení vozidla. Ked’ sa blížite, program zobrazí odpočítavanie na najbližší kameru, dopravnú značku alebo značenie.

Trasa k zvolenému bodu na mape

Trasu môžete nastavit do bodu, ktorý si nájdete a označíte na mape, a potom ho nastavíte ako cielový bod s tým, že ako počiatočný bod trasy sa berie aktuálna pozícia zariadenia podľa GPS. Pre vytvorenie trasy kliknite v mape pre označenie bodu, vyberte "Kurzor" [1], a potom "Podme!" [2]. Program ponúka 3 alternatívne trasy s približnú vzdialenost a čas do ciel'a bodu [3]. Stlačením „Podme!“ a nasledovatí trasy.

Navádzanie na presnú adresu

Pre vytvorenie trasy k bodu, ktorého adresu poznáte, zvol'te "Menu" v ľavom dolnom rohu obrazovky [4] > "Nájst" [5] > "Podla adresy", a potom stlačte "Vyberte krajinu" [6] a vložte jej názov [7]. Pre skrytie klávesnice stlačte ikonu v pravej hornej časti obrazovky. Vyberte požadovanú krajinu [8]. Možnosti "Vyberte mesto", "Vyberte ulicu" a "Vyberte číslo budovy" sa aktivujú iba v prípade, ak boli vyplnené predchádzajúce polia [9]. Po vyplnení všetkých informácií sa objekt zobrazí na mape [10]. Stlačte "Podme!". Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo «Podme!» [11]. Teraz môžete nasledovať po trase [12].

Obr. 4 Obr. 5 Obr. 6

Obr. 7 Obr. 8 Obr. 9

Manuálne nastavenie všetkých bodov trasy

Pre plánovanie trasy, kde sú počiatočné a cieľové body nastavené manuálne, najprv zvolte na mape bod, ktorý má byť počiatočný a stlačte "Kurzor" [1], čím sa zobrazí obrazovka "Moja trasa". Kliknite na informačný panel v spodnej časti obrazovky [2]. Stlačte "Nastaviť štart" na obrazovke "Vlastnosti" [3]. GPS prijímač musí byť vypnutý. Bod bude označený na mape ako počiatočný bod. Zvolte cieľový bod na mape: kliknite na mapu pre označenie bodu, stlačte "Kurzor" [4] a potom "Podme!" na obrazovke "Moja trasa" [5]. Program ponúka 3 alternativne trasy. Vyberte trasu a stlačte tlačidlo „Podme!" [6].

K aktualizácii máp a aplikácie, rovnako k nákupu nových máp je potrebný špeciálny program, ktorý sme navrhli špeciálne pre tieto účely. Program si môžete stiahnuť zo sekcie "Downloads" na oficiálnej stránke NAVITEL®. Nižšie uvedené inštrukcie vám pomôžu naučit sa ako sa s ním pracuje.

1. Nainštalujte Navitel Navigator Update Center na váš počítač.
2. Pripojte navigačné zariadenie k počítaču.
3. Spustite Navitel Navigator Update Center [1].

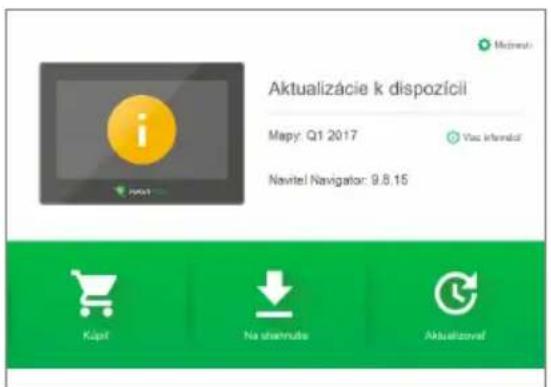

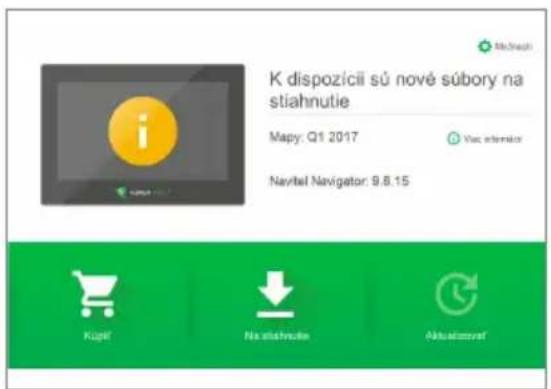

4. Ak je zariadenie správne pripojené, program ho detekuje. Ak sú k dispozícii aktualizácie, program vám navrhne, či chcete aktualizovať softvér, mapy alebo oboje [2].

Počas aktualizácie máp budú staré mapy zmazané. Ak chcete pokračovať, stlačte tlačidlo "Aktualizovať" a potom tlačidlo "OK".

1. Navitel Navigator Update Center stiahne a nainštaluje požadované aktualizácie do vášho zariadenia.
2. V rámci programu si môžete stiahnut prípadne dokúpit dalšie mapy stlačením tlačidiel "Na stiahnutie" alebo "Kúpit" [3].

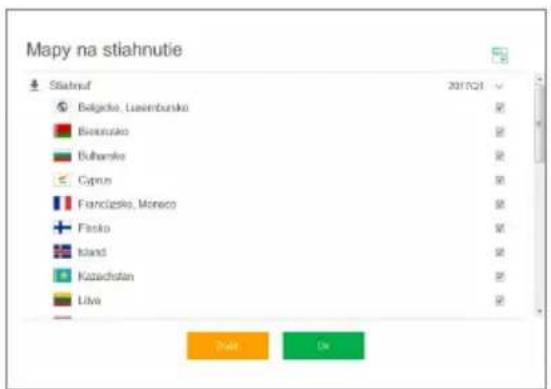

3. Ak si chcete stiahnut d'alšie mapy, vyberte ich v ponuke a stlačte "OK" [4].

Obr. 3 Obr. 4

NAVITEL

UPDATE CENTER - NAVITEL E707 MAGNETIC

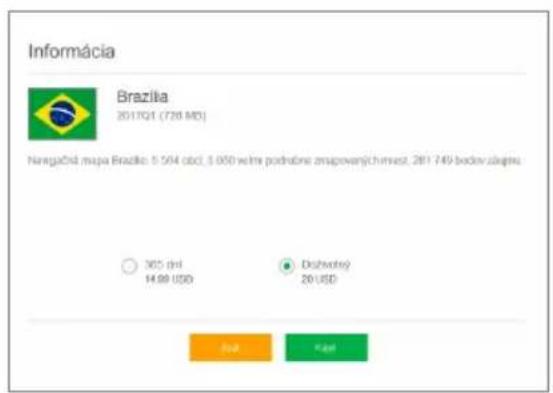

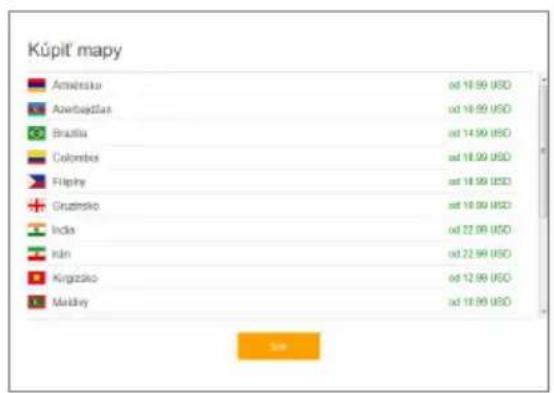

1. Ak si chcete kúpiť dalšie mapy, vyberte ich v ponuke, zvolte dížku predplatného a stlačte "Kúpiť" [5, 6].

Obr. 5 Obr. 6

1. Spustite Navitel Navigator na vašom zariadení.
