E500 Magnetic - GPS Navitel - Nemokama naudojimo instrukcija

Produkto tipas	GPS navigatorius
Prekės ženklas	Navitel
Modelis	E500 Magnetic
Ekranas	5" TFT, 800x480 pikselių
Procesorius	MStar MSB2531 800 MHz, Cortex-A7
RAM	128 MB DDR3
Vidinė atmintis	8 GB
Išorinė atmintis	microSDHC iki 32 GB
Operacinė sistema	WinCE / Linux
GPS mikroschema	MSR2112 32PIN-QFN
GPS dažnis	1.575 GHz
GPS kanalai	66 (paieška) / 22 (stebėjimas)
GPS jautrumas	-165 dBm
Vietos nustatymo tikslumas	10 m (2D RMS), 5 m su WAAS
Baterija	950 mAh įkraunama Li-Pol
Garsiakalbis	8 Ohm / 1.5 W
Ausinių lizdas	3,5 mm mini lizdas
Jungtys	Mini-USB, microSD lizdas
Montavimo tipas	Magnetinis priekinio stiklo laikiklis
Pakuotės turinys	Automobilinis laikiklis, rašiklis, automobilinis įkroviklis, USB laidas, apsauginis dėklas, naudojimo instrukcija, garantinis talonas
Sertifikatai	CE (RED 2014/53/EU)

Dažnai užduodami klausimai - E500 Magnetic Navitel

Kaip atnaujinti žemėlapius Navitel E500 Magnetic?

Naudokite Navitel Navigator atnaujinimo centrą savo kompiuteryje. Prijunkite įrenginį per USB kaip masinės atminties įrenginį, paleiskite atnaujinimo centrą ir vykdykite nurodymus, kad atnaujintumėte žemėlapius bei programinę įrangą. Seni žemėlapiai bus ištrinti atnaujinimo metu.

Kaip veikia magnetinis laikiklis?

Įrenginys magnetiškai pritvirtinamas prie pateikto priekinio stiklo laikiklio. Kai prijungtas, jis automatiškai įsijungia. Lengvai atjunkite nenuimdami laikiklio; įrenginys išsijungia po 15 sekundžių.

Kokia baterijos veikimo trukmė?

Įmontuota 950 mAh Li-Pol baterija paprastai užtikrina kelias valandas navigacijos, priklausomai nuo naudojimo. Geriausiems rezultatams, laikykite įrenginį įkraunamą per automobilinį įkroviklį važiuojant.

Ar galiu naudoti microSD kortelę?

Taip, įrenginys palaiko microSDHC korteles iki 32 GB papildomai žemėlapių ar medijos saugojimui. Įdėkite kortelę į įrenginio microSD lizdą.

Kaip valyti ekraną?

Pirmiausia visada išjunkite įrenginį. Naudokite minkštą, be pūkelių šluostę, kad švelniai nuvalytumėte ekraną. Venkite popierinių servetėlių ar kietų medžiagų, kurios gali subraižyti paviršių.

Kodėl mano GPS negauna signalo?

GPS signalas gali būti silpnas tuneliuose, šalia aukštų pastatų ar tankiai apgyvendintose vietovėse. Įsitikinkite, kad įrenginys turi aiškų vaizdą į dangų. Jei ilgą laiką nenaudotas, šaltas paleidimas gali trukti iki 35 sekundžių. Venkite elektromagnetinių šaltinių.

Ar galiu naudoti įrenginį vairuodamas?

Ne, tai labai pavojinga. Sureguliuokite visus nustatymus prieš pradėdami važiuoti. Jei reikia pakeisti nustatymus, sustokite saugioje vietoje. Visada pirmenybę teikite kelių saugumui.

Koks garantinis laikotarpis?

Įrenginiui taikoma standartinė gamintojo garantija. Dėl konkrečių sąlygų patikrinkite pateiktą garantinį taloną. Žala dėl netinkamo naudojimo ar modifikacijų nedengiama.

Kaip atkurti įrenginio gamyklinius nustatymus?

Naudokite Reset mygtuką, esantį ant įrenginio. Paspauskite jį rašikliu ar sąvaržėle, kad perkrautumėte sistemą. Tai gali išspręsti programinės įrangos strigimo problemas.

Ar įrenginys suderinamas su Linux ar WinCE?

Taip, Navitel E500 Magnetic veikia su abiem operacinėmis sistemomis: WinCE ir Linux. Navitel Navigator programa veikia šiose platformose neprisijungus prie interneto.

NAUDOJIMO INSTRUKCIJA E500 Magnetic Navitel

NAVITEL E500 MAGNETIC asmeninis navigacijos jrenginys

Automobilinis laikiklis (priekinio stiklo)

lvesties rašiklis

Automobilis jkroviklis 12/24 V

Mini-USB—USB kabelis

Apsauginis déklas

Šis vartotojo vadovas

Garantiné kortelè

Irenginio schema

(parodyta 1 puslapyje)

1. Jungti/Išjungti (On/Off) mygtukas.

2. Baterijos krovimo indikatorius.

3. Ekranas.

4. 3.5 mm mini jack ausinių jungtis.

5. microSD lizdas.

6. Mini-USB portas.

7. Ivesties rašiklis.

8. Garsiakalbis.

9. Magnetinis jungtis.

10. Perkrovimo mygtukas.

11. Mini-USB jkrovimui.

Saugos informacija

1. Nureguliuokite visus būtinus nustatymus prieš pradėdami vairuoti. Ypač pavojinga reguliuoti įrenginį ir konfigūruoti jo nustatymus vairuojant. Jeigu būtina keisti navigacijos nustatymus ar įrenginio parametrus, turėtumėte sustoti saugioje vietoje pagal vairavimo taisykles.
2. Susipažinkite su planuojamu maršrutu prieš pajudėdami. Jeigu praleisite nurodymą balsu ir jums reikės pasižiūrėti į įrenginio ekraną, kad pasitikslintumėte maršrutą, įsitikinkite, kad kelio sąlygos tam yra pakankamai saugios.
3. Tikétina, kad navigaciniai duomenys ir nurodymai balsu neatitiks realių kelio sąlygų ar vairavimo taisyklių. Visuomet turėtumėte kreipti ypatingą dėmesį į kelio sąlygas, kelio ženklus ir pėsčiuosius.
4. Nenaudokite navigatoriaus kaip prietaiso tiksliam greičio ar nuvažiuoto atstumo matavimui.
5. Satelitinio signalo kokybė gali skirtis priklausomai nuo jrenginio padėties transporto priemonėje. Signalo kokybė gali pablogėti važiuojant tuneliu, šalia daugiaaukščių pastatų arba tankiai apstatytoje teritorijoje. Tam tikros oro sąlygos, pavyzdžiui, rūkas, gali neigiamai paveikti signalo kokybę.

6. Tikėtina, kad gali nepavykti pagauti GPS signalų netoli elektromagnetinių šaltinių vietos ar pastato viduje.

7. Jeigu irenginio nenaudojote ilgą laiką, jūsų padėties radimas užims gana daug laiko, net jeigu GPS imtuvas pagauna gerą signalą.

8. Atkreipkite ypatingą dėmesį į vietą, kurioje ketinate montuoti įrenginį. Nemontuokite įrenginio vietose, kuriose įrenginys gali trukdyti oro pagalvėms ar užstoti kelio vaizdą.
9. Tvirtindami laikiklj prie savo automobilio priekinio stiklo, jsitikinkite, kad paviršius yra švarus. Montavimo vietoje neturėtų būti dulkių, purvo ar kitų nešvarumų, po vakuumine taurele neturėtų būti oro burbuliukų, nes jie gali paveikti pritvirtinimo patvarumą. Bet kokie įrenginio ar kitų transporto priemonėje esančių objektų pažeidimai, atsiradę dėl laikiklio atsiskyrimo, yra tik vartotojo atsakomybė ir jų neapima garantinis sertifikatas.
10. Saugokite jrenginj nuo ilgalaikio buvimo saulės spinduliuose ir aukštoje temperatūroje. Baterijos perkaitimas gali sukelti sprogimą.
11. Saugokite jrenginj nuo drègmès ir staigių temperatūros pokyčių, dėl kurių gali kauptis vanduo jrenginio viduje ir pažeisti jrenginį. Jeigu jrenginys gavo drègmès, nejjunkite jrenginio, kol jis visiškai neišdžiuvo.

12. Draudžiama savarankiškai modifikuoti ar atidaryti jrenginj, nes jrenginys gali netinkamai veikti, o kraštutiniais atvejais, gali būti pažeidžiamas. Bet kokius jrenginio pakeitimus gali atlikti tik kvalifikuotas personalas.

13. Irenginys veikia jmontuotos Li-Pol baterijos pagalba. Ši baterija gali sprogti arba paskleisti toksines medžiagas, jeigu bus naudojama netinkamu būdu. Saugokite irenginį nuo smūgių, nenaudokite irenginio šalia sprogių skysčių ar dujų.

14. Užtikrinkite normalias maitinimo adapterio ventiliavimo sąlygas ikrovimo metu, kadangi proceso metu išleidžiamas didelis šilumos kiekis. Neuždenkite adapterio popieriumi ar kitais objektais, kurie gali apsunkinti ventiliavimą.
15. Nenaudokite per didelės jėgos valydami ekraną ar kitas įrenginio dalis. Valymui nenaudokite popierinių servetėlių ar kitų kietų medžiagų, kurios gali subraižyti įrenginį. Naudokite tik minkštą šluostę.
16. Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgme: nuo 5 % iki 90 % be kondensato (25 °C).

Irenginio naudojimas trans- porto priemonėje

Laikiklis, tvirtinamas prie priekinio stiklo, ir baterijos jkroviklis, pristatomi kaip produkto dalis.

Laikiklis

DÉMESIO! Atidžiai parinkite laikiklio tvirtinimo vietą. Netvirtinkite laikiklio ant priekinio stiklo vietoje, kurioje jrenginys galėtų riboti vairuotojo kelio vaizdą. Jeigu automobilio priekinis stiklas turi įmontuotą šildymo sistemą arba apsaugą nuo UV spindulių, signalo kokybė gali būti mažesnė lyginant su normaliu signalu.

Laikiklio tvirtinimas

Pirmiausia nuo vakuuminės taurelės nuimkite apsauginę plėvele. Tuomet, parinkite tinkamą vietą laikikliui. Įsitikinkite, kad ant tvirtinimo ploto nebūtų dulkių, puvo ir drėgmės, tuomet pritvirtinkite vakuuminę taurelę ant priekinio stiklo. Esant vidutinėms veikimo sąlygoms, vakuuminė laikiklio taurelė įrenginį puikiai užfiksuoja.

Prijungite maitinimo kabeli prie sistemos laikiklio. Sujungite navigacijos sistema su laikikli. Saugo jranga fiksavimo garantouja magnetini kontaktai. Paskuj navigacijos sujungima su laikiklio, ji pradedo dirbti automatiškai. Būtinu atveju iranga galime nesunku atsijungti iš laikiklio, palikant ji ant priekini stikla. Paskuj irangos atsijungimo, ji sustojo dirbti paskuj 15 sekundžiu.

Irenginio priežiūra

Tinkama jrenginio priežiūra užtikrina ilgą ir patikimą veikimą

• Nelaikykite jrenginio didelès drègmès ir karščio sąlygomis;
• Saugokite jrenginj nuo saulès ir UV spindulių;
• Nedėkite ir nemeskite objektų ant įrenginio viršaus;
• Saugokite jrenginj nuo smūgių, pavyzdžiui, netrankykite ir nenumeskite;
• Saugokite jrenginj nuo drègmès ir staigių temperatūros pokyčių, dėl kurių gali kauptis vanduo jrenginio viduje ir pažeisti jrenginį. Jeigu jrenginys gavo drègmės, nejunkite jrenginio, kol jis visiškai neišdžiuvo;
• Irenginio ekranas labai jautrus įbrėžimams. Nelieskite ekrano aštriais objektais. Galite naudoti apsauginę plėvelę, siekiant apsaugoti ekraną nuo įbrėžimu;
• Niekada nevalykite ekrano, kol jrenginys yra jjungtas. Valydami naudokite tik minkstą šluostę;
• Ekrano valymui nenaudokite popierinių servetėlių ar rankšluosčių;
• Neardykite, netaisykite ir nemodifikuokite jrenginio savarankiškai. Tokie veiksmai gali būti sveikatos sužalojimo bei neteisingo jrenginio veikimo priežastimi. Be to, dėl šių veiksmų bus panaikinta garantija.

Saugus vairavimas

• Siekdami saugiai naudotis jrenginio funkcijomis, nepamirškite laikytis eismo taisyklių. Be to, vadovaukitės nuovoka vairuodami transporto priemonę, nes ji yra padidėjusios rizikos šaltinis;
• Pirmiausia, šios taisyklės nustatomos pagal pavjoaus trečiųjų asmenų sveikatai ar gyvybei riziką, jų turto ir naminių gyvūnų sužalojimo riziką bei pakenkimo aplinkai riziką;
• Kai sustabdote transporto priemonę, naudokite rankinį stabdį. Rankini stabdis turi nuolat veikti be priekaištų siekiant apsisaugoti nuo bet kokio automobilio judėjimo;
• Visuomet statykite savo transporto priemonę atviroje ir gerai ventiliuojamoje vietoje;
• Garso stiprumas automobilio viduje turėtų būti pakankamai mažas, kad išgirstumėte viską, kas vyksta transporto priemonės išorėje;
• Neatlikinėkite jokių veiksmų su įrenginiu, kurie galėtų atitraukti nuo vairavimo.

NAVITEL s.r.o. pareiškia, kad NAVITEL E500 MAGNETIC yra suderinamas su Direktyva RED 2014/53/EU.

Visas atitikties deklaracijos tekstas pateikiamas šiuo interneto adresu:

www.navitel.cz/lt/declaration_of_conformity/e500m

Techninė specifikacija

Sistemos specifikacija
CPU Mstar MSB2531 800 MHz,Cortex-A7
RAM 128 MB, DDR3
Išorinis lizdas microSDHC up to 32 GB
Vidinė atmintis 8 GB
Operacinė sistema WinCE / Linux
Pagrindiniai parametrai
Ekranas 5" TFT, 800×480
Garsiakalbis 8 ohm / 1.5 W
Baterija 950 mAh,	atkārtoti uzlādējama baterija
GPS parametrai
GPS MSR2112 32PIN-QFN
Dažnis 1.575 GHz
Kanalų kiekis 66 kanalai (paleškospozicionavimas)/22 kanalai (sekimas)

C/A CODE 1.023 MHz lusto greitis
Jautrumas -165 dBm
Vietos tikslumas	10 m, 2D RMS; 5 m 2D RMS, WAAS jjungta
Greitis	0.1 m/s
Atnaujinimo dažnis	1 Hz
Atnaujinimo laikas 0.1 s
Karštasis paleidimas	2 s (autonominis)
Šiltasis paleidimas	32 s (autonominis)
Šaltasis paleidimas	35 s (autonominis)
Maksimalus aukštis	18,000 m
Maksimalus greitis 515 m/s
Antena	Vidinė keraminė antena; 18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 standartinis v3.01
Sparta	115200 bps
Portas	COM1

Pastaba. Gamintojas gali keisti jrenginio charakteristikas ir išorinę išvaizdą be išankstinio įspejimo.

Ivadas

Navitel Navigator – tai daugiafunkcinė navigacijos programa, veikianti be interneto ryšio ir naudojama veiksmingai maršruto paieškai ir planavimui. Pagrindinės programos užduotys yra esamos pozicijos identifikavimas ir parodymas žemėlapyje, automatinis ir rankinis maršruto taškų nustatymas, objektų paieška, skaičiavimas, kelionės informacijos rodymas ir daugybė kitų funkciju.

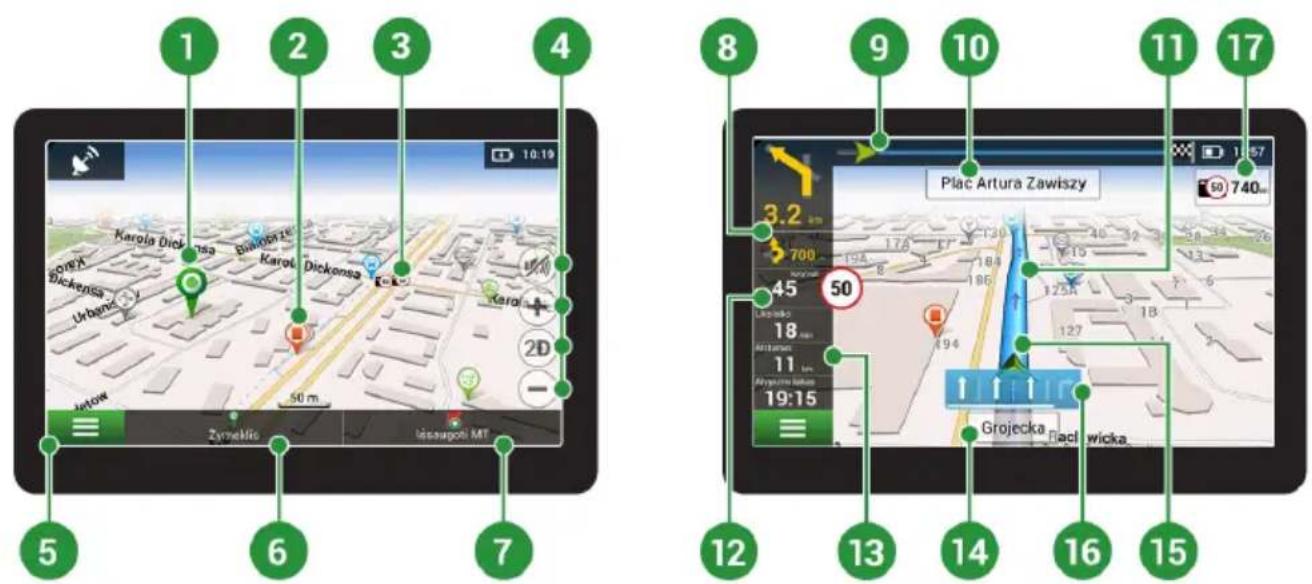

Programos sąsaja

1 Taškas ant žemėlapio		Žemėlapio palietimas pažymi tašką kitoms operacijoms su „Žymekliu“ ir „Išsaugoti KT“.
2	LV	Tai pavyzdys, kaip lankytinos vietos (LV) rodomos programoje. Skirtingos LV kategorijos turi skirtingas piktogramas. Egzistuoja didelė piktogramų įvairovė konkrečioms LV, tokios kaip, prekybos central, firminės parduotuvės, degalinės ir t.t.
3	GREIČIO KAMERA	Tai pavyzdys, kaip GREIČIO KAMEROS funkcijos piktogramos yra rodomos žemėlapyje. Greičio kamera – tai specialios žymės žemėlapyje, kurios skirtos įspėti apie greičio matavimo kameras, radarus, pavojingas sankryžas, greičio ribotuvus ir kitas tikėtinas kliūtis kelyje.
4 Žemėlapio mygtukai		Tai mygtukai, skirti žemėlapio vaizdo tipų (2D/3D) valdymui, mastelio nustatymui ir garso parametrams.
5 Pagrindinis meniu Palietus šį mygtuką atsidaro pagrindinis programos meniu.
6	Žymeklis	Šis mygtukas tampa prieinamas tik tada, kai žemėlapyje pasirenkamas taškas. Palietus šį mygtuką, atsidarys „Mano maršrutas“ ekranas, kuriame galėsite atlikti įvairius veiksmus su pasirinktu tašku.
7	Išsaugoti KT	Šis mygtukas tampa prieinamas, kai žemėlapyje pasirenkamas taškas. Palietus mygtuką pasirinktas taškas bus išsaugomas kelio taško forma.
8 Būsimas manevras		Parodo atstumą iki dviejų būsimų manevrų. Palietus ženklą atsidaro dialogo langas su keletu konfigūracijos nustatymų.
9 Progreso juostelė Ši juostelė parodo praėjusią ir likusią maršruto dalį.

10 Gatvė po manevro	Gatvės pavadinimas po manevro. Atkreipiame dėmesį, kad esant tam tikromis sąlygomis, būsimos eismo linijos bus rodomos panelėje vietoj gatvės po manevro.
11 Maršrutas Aktyvus maršrutas.
12	Greitis Kelio greičio apribojimas rodomas šalia esamo automobilio greičio. Programa praneša vairuotojui apie bet kokius greičio nuokrypius: oranžinės spalvos blokas nustatytam greičiui (pagal nutylėjimą - 10 km/h), raudonas - didesnis greitis. “Nustatymų” skiltyje “Įspėjimai” galima nustatyti greičio viršijimo lygį oranžiniam pranešimui iki 30 km/h.
13 Informacinė panelė	Pagal nutylėjimą, rodo matuoklių, kurie teikia informaciją apie likusį kelionės laiką, atstumą iki paskirties taško ir numatomą atvykimo laiką, rinkinį. Matuoklių pasirinkimas gali būti pakeistas programos nustatymuose.
14	Dabartinė gatvė Dabartinės gatvės pavadinimas (aktyvus tik tada, kai ryšys su satelitais yra nustatytas). Jeigu žemėlapis neturi informacijos apie aktyvios gatvės pavadinimą, rodoma judėjimo kryptis (šiaurė, pietūs, vakarai ir rytai).
15 GPS žymeklis Parodo esamą įrenginio padėtį, kai GPS imtuvas yra jjungtas.
16 Manevro indikatorius	Keliant kelius dviem ar daugiau juostų, šis indikatorius rodo informaciją apie leistiną manevrą artimiausioje sankryžoje ar posūkyje; progreso juosta po indikatoriumi rodo atstumą iki aprašyto manevro.
17	Kelių nuostatai Dešinėje ekrano programos pusėje rodomas atstumas iki artimiausio važiavimo nurodymų. Kai artėja, programa parodo atgalinį skaičių iki artimiausios kameros, kelio ženklo ar žymėjimo.

Maršrutas iki taško, pasirinkto žemėlapyje

Jūs galite suplanuoti maršrutą iki tam tikro taško, pasirinkto žemėlapyje. Dabartinė įrenginio padėtis tampa pradiniu maršruto tašku. Palieskite ant vietos žemėlapyje norėdami pažymėti tašką, pasirinkite „Žymeklį” [1] ir tuomet palieskite „Važiuokite!“ [2]. Žemėlapyje bus rodomas visas maršrutas [3].

pav. 1

pav. 2

pav. 3

Maršrutas pagal adresą

Norėdami apskaičiuoti maršrutą iki konkretaus žinomo adreso, pasirinkite „Meniu“ [1] > „Rasti“ [2] > „Pagal adresą“, ir tuomet palieskite „Pasirinkti šalį“ [3]. Įrašykite šalies pavadinimą [4]. Palieskite piktogramą, esančią viršutinėje dešinėje ekrano dalyje, kad paslėptumėte klaviatūrą. Pasirinkti šalį [5]. „Pasirinkti miestą“, „Pasirinkti gatvę“ ir „Pasirinkti pastatą“ tampa aktyvios tik užpildžius ankstesnius adreso laukelius [6]. Kai jvedama visa informacija, ekrane bus rodomas objektas [7]. Paspauskite „Važiuokite!“. Programa automatiškai suplanuos maršrutą nuo jūsų dabartinės vietos iki adreso [8]. Dabar galite vadovautis maršrutu [9].

Visų maršruto taškų rankinis nustatymas

Norėdami suplanuoti maršrutą, kai ir pradžios, ir paskirties taškai yra nustatomi rankiniu būdu, pirmiausia pažymėkite tašką žemėlapyje toje vietoje, kurioje planuojate pradėti maršrutą, tuomet palieskite „Žymekli” [1] norėdami pereiti j„Mano maršrutas“ ekraną. Palieskite informacinę panelę ekrano apačioje [2]. Pasirinkite „Nustatyti startą” „Savybės“ ekrane [3]. Programa paprašys išjungti GPS imtuvą. Žemėlapyje bus pažymėtas taškas kaip pradžios taškas. Pasirinkite paskirties vietą žemėlapyje: palieskite ant žemėlapio, norėdami pažymėti tašką, pasirinkite „Žymeklis” [4], tuomet „Mano maršrutas“ ekrane palieskite „Važiuokite!“ [5]. Programa suplanuos maršrutą [6].

LT

pav. 1 pav. 2 pav. 3

pav. 4

pav. 5 pav. 6

Navitel Navigator Update Center – nemokama programa PK, kuri padės atnaujinti jūsų automobilio navigaciją. Programa įrengiama kompiuteriuose su OC Windows..

1. Norėdami įrengti Navitel Navigator Update Center PK spauskite mygtuką Parsisiųsti ir vykdykite instrukciją ekrane. Po įrengimo paleiskite programą Navitel Navigator Update Center savo kompiuteryje.
2. Prijunkite automobilio navigacija prie PK per USB jungti.
3. Jeigu jrenginys pajungtas teisingai, programa nustatys ji automatiškai. Jeigu programa nepaleista, kompiuteris atpažjsta jrenginį kaip išorinį diską arba USC-laikmeną [1].

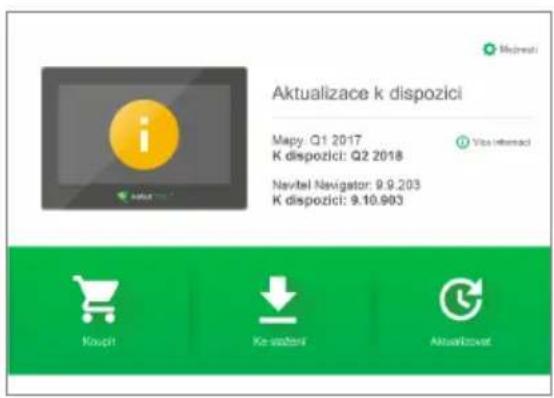

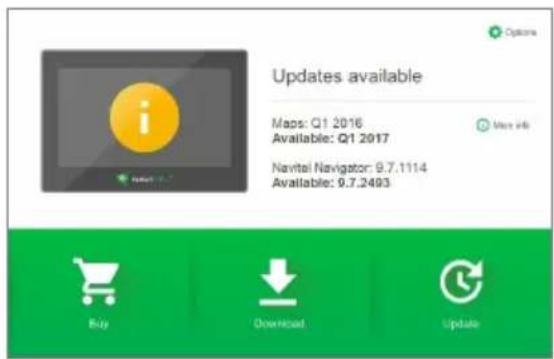

4. Navitel Navigator Update Center rodo ekrane galimus žemėlapių ir programinės įrangos naujinimus [2].

pav. 1

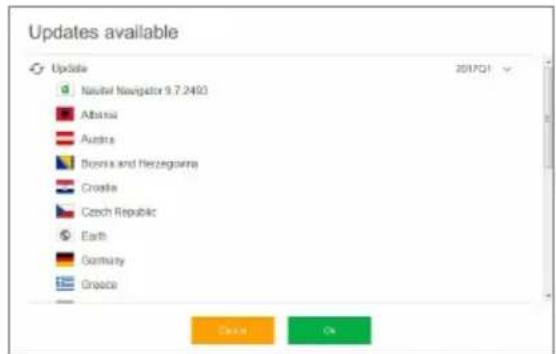

1. Spausti mygtuką Naujinimai, norint pamatyti išsamų galimų naujinimų sąrašą [3]. Spausti OK, kad naujinimai būtų atsisiųsti ir įrengti [4]. Rekomenduojama pirmiausia atnaujinti programinę įrangą, kadangi nauji žemėlapiai optimizuoti darbui su nauja Pį versija.

pav. 3 pav. 4

1. Spausti Atsisiųsti, norint pamatyti išsamų galimų naujinimų sąrašą. Spausti OK.

NAVITEL

NAVITEL E500 MAGNETIC

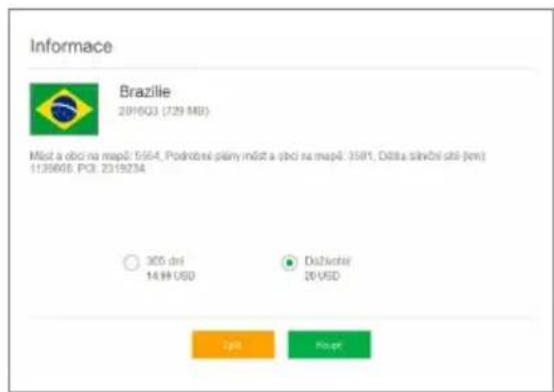

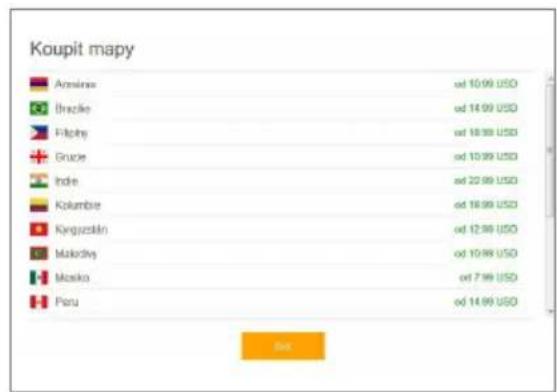

1. Spausti Pirkti ir pasirinkti šalies žemėlapį arba žemėlapių paketą, kurį norite jsigyti [5]. Galima jsigyti neribotą licencinį raktą arba prenumeruoti navigacinį žemėlapį 1 metams [6]. Atsisiųsti jsigytus žemėlapius.

pav. 5 pav. 6

1. Programinė įranga ir žemėlapiai atnaujinti. Atjungti automobilio navigaciją nuo PK.
