HASZNÁLATI ÚTMUTATÓ CWM P STIEBEL ELTRON

1. Általános tudnivalók 78
   1.1 Biztonsági tudnivalók 78
   1.2 A dokumentumban használt egyéb jelölések ____ 78
   1.3 A készüléken található tudnivalók 78
   1.4 Mértékegységek 78
2. Biztonság 78
   2.1 Rendeltetésszerű használat 78
   2.2 Általános biztonsági tudnivalók 79
   2.3 Tanúsítvány 79
3. A készülék leírása 79
4. Kezelés 79
   4.1 Kezelőegység 80
   4.2 A készülék be- és kikapcsolása 80
   4.3 Készenléti üzemmód 81
5. Beállítások 81
   5.1 Alapkijelző 81
   5.2 Alapmenü 81
   5.3 Konfigurációs menü 81
6. Tisztítás, ápolás és karbantartás 83
7. Hibaelhárítás 83

TELEPÍTÉS

1. Biztonság 84
   8.1 Általános biztonsági tudnivalók 84
   8.2 Előírások, szabványok és rendelkezések 84
2. A készülék leírása 84
   9.1 Szállítási terjedelem 84
3. Szerelés 84

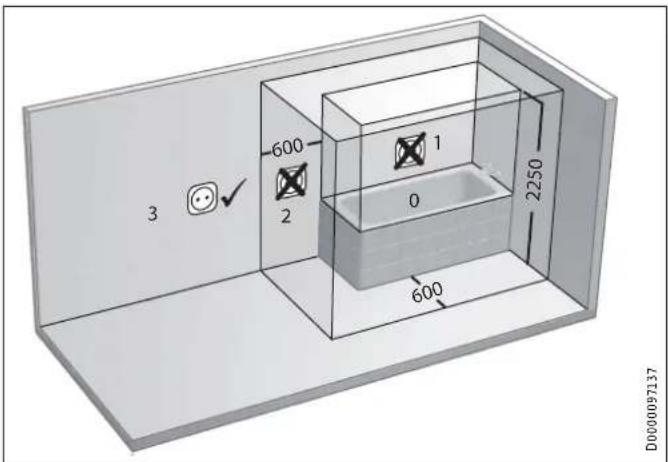

   10.1 Felszerelési hely 84

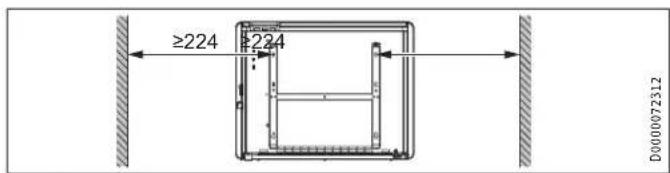

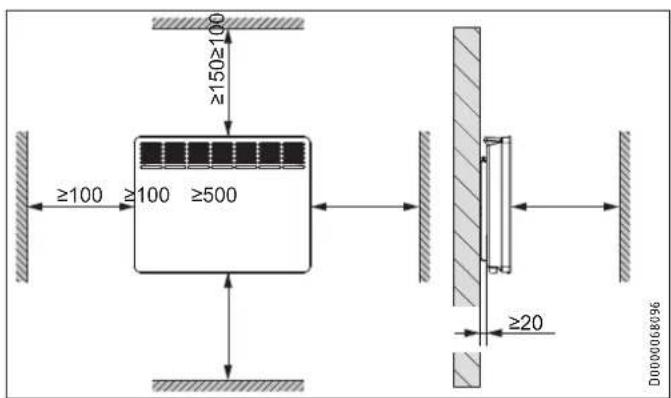

   10.2 Minimális távolságok 84

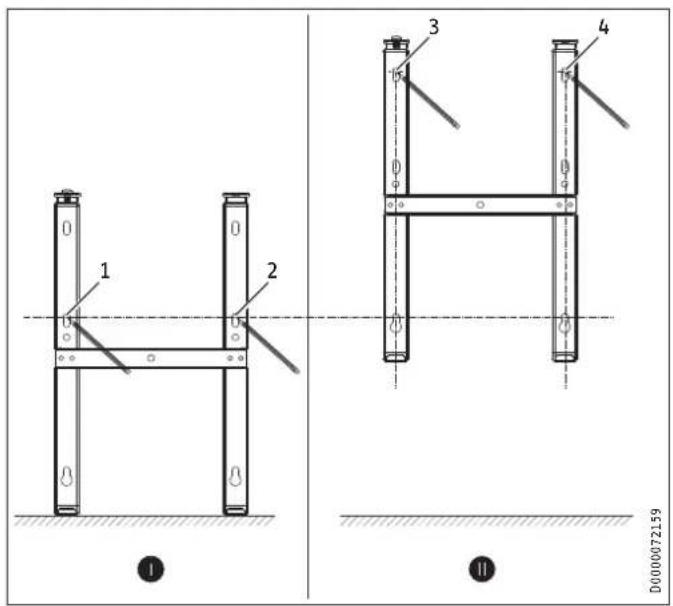

   10.3 A fali tartó felszerelése 85

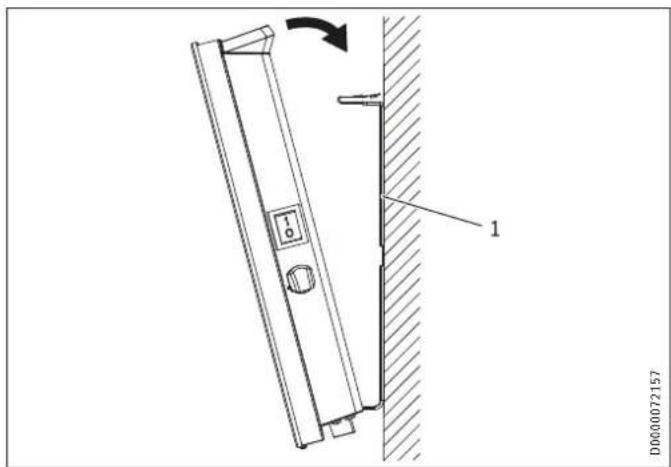

   10.4 A készülék felszerelése 85

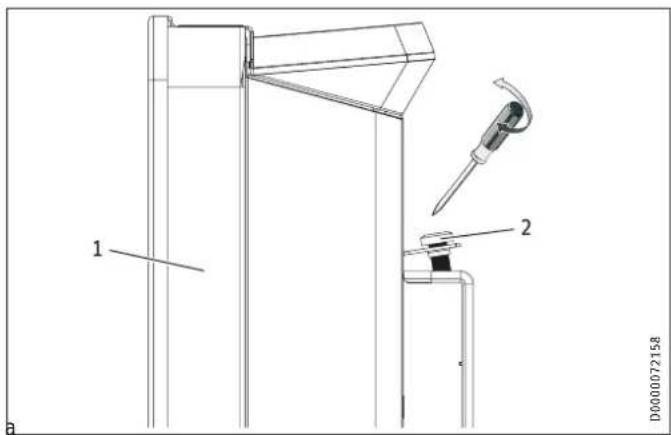

   10.5 A készülék leszerelése 85
   10.6 Elektromos csatlakozás 86
4. Üzembe helyezés 86
5. Hibaelhárítás 86
6. A készülék átadása 87
7. Műszaki adatok 87

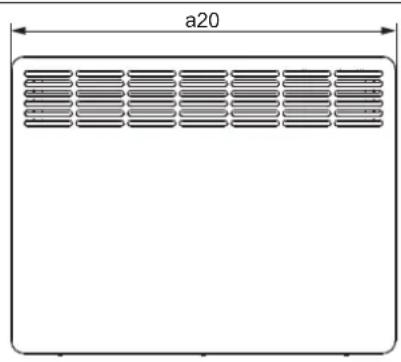

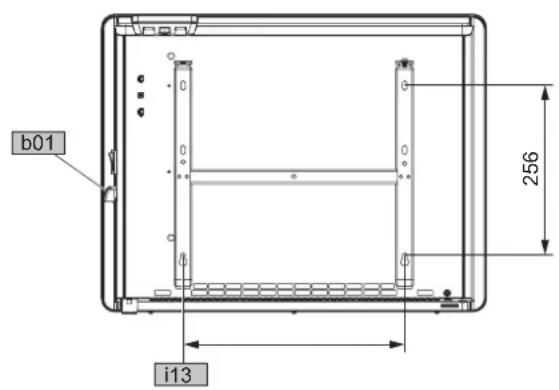

   14.1 Méretek és csatlakozók 87
   14.2 Energiafogyasztási adatok 88
   14.3 Adattábla 88

GARANCIA

KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS

KÜLÖNLEGES

TUDNIVALÓK

• A készülék távol tartandó 3 évnél fiatalabb gyermekektől, ha állandó felügyeletük nem biztosított.
• Ezt a készüléket a 3 - 7 éves gyermekek csak megfelelő felügyelet mellett, illetve a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében kapcsolhatják be vagy ki. Ehhez a készüléket az előírásoknak megfelelően kell felszerelni. A 3 - 7 éves gyermekek nem helyezhetik a hálózati csatlakozót a dugaszoló aljzatba, és nem szabályozhatják a készüléket.
• Ezt a készüléket 8 éves kort betöltött gyermekek, valamint testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő és a terméket nem ismerő személyek csak megfelelő felügyelet mellett, illetve a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismere-tében használhatják.
• Gyermekek nem játszhatnak a készülékkel. A tisztítást és felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• A készülék alkatrészei nagyon felforrósodhatnak és égési sérülést okozhatnak. Gyermekek és védelemre szoruló személyek jelenléte esetén különleges óvatossággal kell eljárni.
• A túlmelegedés elkerülése érdekében ne takarja le a készüléket!
• Ne helyezze a készüléket közvetlenül fali csatlakozóaljzat alá.
• Fix bekötés esetén a készüléket egy minden pólust legalább 3 mm érintkezési távolsággal bontani képes megszakító eszközzel le kell tudni választani a hálózatról.

- A hálózati tápkábelt – pl. annak meghibásodása esetén – csak a gyártó által jóváhagyott szakszerelő cserélheti ki, eredeti pótalkatrész felhasználásával.

- A készüléket a „Telepítés / Szerelés“ c. fejezetben leírtak szerint szerelje fel.

KEZELÉS

1. Általános tudnivalók

A „Különleges tudnivalók“, valamint a „Kezelés“ c. fejezet a felhasználók és a szakemberek részére készült.

A „Telepítés“ c. fejezet a szakemberek részére készült.

Megjegyzés

Használat előtt figyelmesen olvassa el ezt az útmutatót, és őrizze meg.

Ha a készüléket továbbadja, az útmutatót is adja át a következő felhasználónak.

1.1 Biztonsági tudnivalók

1.1.1 A biztonsági tudnivalók felépítése

JELZŐSZÓ A veszély jellege

Itt a biztonsági tudnivalók figyelmen kívül hagyásából adódó lehetséges következmények találhatók.

- Itt a veszély elhárításához szükséges intézkedések találhatók.

1.1.2 Szimbólumok, a veszély jellege

Szimbólum A veszély jellege

Sérülés

Áramütés

Égési sérülés (Égési sérülés, forrázás)

1.1.3 Jelzőszavak

JELZŐSZÓ	Jelentése
VESZÉLY	Olyan tudnivalók, amelyek figyelmen kívül hagyása sérüléshez vagy halálhoz vezet.
FIGYELMEZTETÉS	Olyan tudnivalók, amelyek be nem tartása súlyos vagy halálos sérüléseket okozhat.
VIGYÁZAT	Olyan tudnivalók, amelyek figyelmen kívül hagyása közepesen súlyos vagy könnyű sérülésekhez vezethet.

1.2 A dokumentumban használt egyéb jelölések

Megjegyzés

Az általános tudnivalókat a mellettük lévő szimbólumok jelölik.

▶ Figyelmesen olvassa el a tudnivalók szövegét.

Szimbólum Jelentése

Anyagi kár

(a készülék sérülése, következményként fellépő kár, környezeti kár)

A készülék hulladékba juttatása

▶ Ez a szimbólum teendőkre utal. A szükséges műveleteket lépésről lépésre ismertetjük.

1.3 A készüléken található tudnivalók

Szimbólum Jelentése

A készüléket tilos lefedni

1.4 Mértékegységek

Megjegyzés

A méretek mm-ben értendők, hacsak másképp nincs megadva.

2. Biztonság

2.1 Rendeltetésszerű használat

Ez a készülék lakóterek felmelegítésére szolgál.

A készülék háztartási környezetben történő alkalmazásra készült. A készülék betanítás nélkül is biztonságosan használható. A készülék nem háztartási környezetben - pl. a kisiparban - is használható, amennyiben a felhasználás módja azonos.

Más jellegű vagy ettől eltérő felhasználás nem minősül rendel- tetésszerűnek. A rendeltetésszerű használathoz tartozik a jelen útmutató, valamint a használt tartozékok útmutatóinak figyelembe vétele is.

2.2 Általános biztonsági tudnivalók

FIGYELMEZTETÉS Sérülés

• A készülék távol tartandó 3 évnél fiatalabb gyermekektől, ha állandó felügyeletük nem biztosított.
• Ezt a készüléket a 3 - 7 éves gyermekek csak megfelelő felügyelet mellett, illetve a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében kapcsolhatják be vagy ki. Ehhez a készüléket az előírásoknak megfelelően kell felszerelni. A 3 - 7 éves gyermekek nem helyezhetik a hálózati csatlakozót a dugaszoló aljzatba, és nem szabályozhatják a készüléket.
• Ezt a készüléket 8 éves kort betöltött gyermekek, valamint testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő és a terméket nem ismerő személyek csak megfelelő felügyelet mellett, illetve a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják.
• Gyermekek nem játszhatnak a készülékkel. A tisz-títást és felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

FIGYELMEZTETÉS Sérülés

Zárt térben a hőmérséklet gyorsan növekedhet. Ha a készüléket kisebb helyiségekben használják és az ott tartózkodók nem önállóan szabályozzák a készüléket, illetve nem hagyhatják el a helyiséget, akkor biztosítani kell a készülék állandó felügyeletét.

FIGYELMEZTETÉS Égési sérülés Ne működtesse a készüléket...

• ha a szomszédos tárgyak felületeihez vagy egyéb éghető anyagokhoz viszonyított távolságok nem érik el a megadott minimális értékeket.
• olyan helyiségekben, melyekben vegyszerek, por, gázok vagy gözök jelenléte miatt tüz- vagy robbanásveszély áll fenn. A fütés bekapcsolása előtt alaposan szellőztesse ki a helyiséget.
• éghető vagy robbanásveszélyes anyagot továbbító vagy tartalmazó vezetékek és tartályok közvetlen közelében.
• ha a készülék valamely alkatrésze megsérült, a készülék leesett vagy eldölt, illetve meghibásodott.

FIGYELMEZTETÉS Égési sérülés

Ne tegyen éghető, gyúlékony vagy hőszigetelő hatású tárgyakat, illetve anyagokat a készülékre vagy annak közvetlen közelébe.
- Vigyázzon, nehogy eltömödjön a levegő be- és kivezető nyílása.
- Ne dugjon tárgyakat a készülék és a fal közé.

FIGYELMEZTETÉS Égési sérülés

A készülék nem használható szabadon álló készülékként. A készüléket kizárólag a készletben található fali tartóra szerelve szabad működtetni (lásd a „Telepítés / Szerelés“ című fejezetet).

VIGYÁZAT Égési sérülés

A készülék alkatrészei nagyon felforrósodhatnak és égési sérülést okozhatnak. Gyermek és védelemre szoruló személyek jelenléte esetén különleges óvatossággal kell eljárni.

FIGYELMEZTETÉS Túlmelegedés

A túlmelegedés elkerülése érdekében ne takarja le a ké- szüléket!

Anyagi kár

• Ügyeljen arra, hogy a hálózati tápkábel ne érjen hozzá a készülékhez.
• A készüléket tilos fellépő segédeszközként használni.
• Ne működtesse a készüléket a szabadban.

2.3 Tanúsítvány

Lásd a készülék típustábláját.

3. A készülék leírása

A készülék egy falra függeszthető, elektromos direktfűtő készülék. A készülék alkalmas például kisebb helyiségek teljes kifűtésére, vagy átmeneti és kiegészítő fűtésére.

A készülékben lévő levegőt egy fűtőtest felmelegíti, majd természetes hőáramlással távozik a készülék tetején található levegőkivezető nyíláson keresztül. A készülék alján található levegő-bevezető nyílás biztosítja a helyiség hűvös levegőjének utánáramlását.

A helyiség beállított hőmérséklet-alapjelének megfelelő érték elérésekor a készülék azt időnkénti fűtéssel állandó szinten tartja.

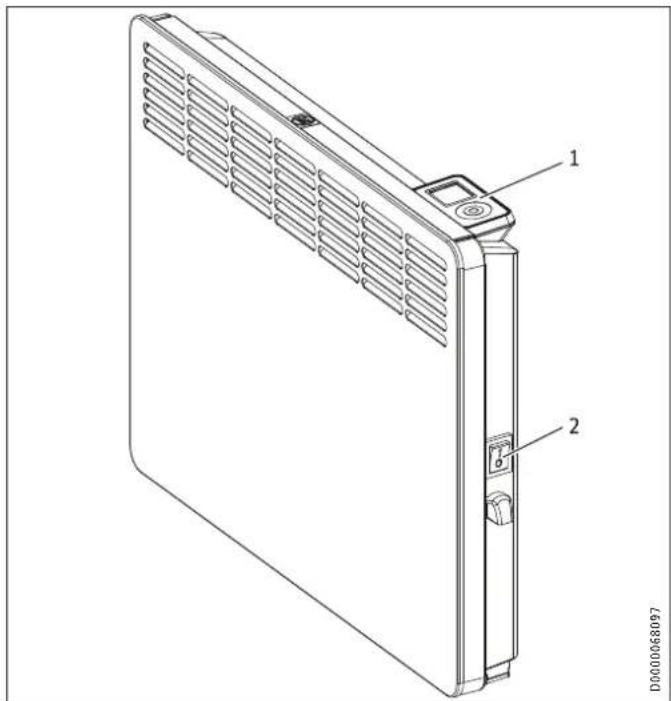

4. Kezelés

1 2 D0000068097

1 Kezelőegység
2 Hálózati kapcsoló

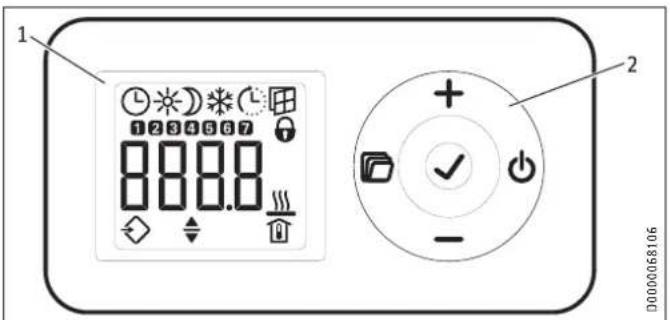

4.1 Kezelőegység

A kezelőegység a készülék jobb felső oldalán található.

1 2 D000068106

1 Kijelző
2 Kezelőfelület

4.1.1 Kezelőfelület

Gomb Megnevezés Leírás
	„Készenlét“ nyomógomb	A kezelőegység bekapcsolása;a kezelőegység és a fűtőkészülék átkapcsolásakészenléti üzemmódba
√	„OK“ nyomógomb	Kiválasztás;a beállítások nyugtázása
	„Menü“ nyomógomb	A menü behívása és kilépés a menüből
+	„+“ Nyomógomb	Menüpontok behívása;beállítások módosítása
-	„-“ Nyomógomb	Menüpontok behívása;beállítások módosítása

4.1.2 Kijelző

Ha a kezelő 20 mp-en keresztül semmilyen műveletet nem végez, akkor a háttérvilágítás kikapcsol. Tetszőleges nyomógomb lenyomásával a háttérvilágítás visszakapcsolható.

Szimbólumok

Szimbó-lum	Leírás
	Időkijelző:Az aktuális pontos idő vagy beprogramozott indítási időpont ki-jelzése
Programozott üzemmód:A készülék az aktivált időprogramnak megfelelően fűt.
	Kényelmi üzemmód:A készülék tartja a beállított kényelmi hőmérsékletet.Szabványos érték: 21,0 °C. Ezt a beállítást komfortos helyiség-hő-mérsékletekhez használhatja jelenlét esetén.
	Csökkentett üzemmód:A készülék tartja a beállított csökkentett hőmérsékletet.Szabványos érték: 18,0 °C. Ezt a beállítást például éjszaka vagynéhány órás távollét esetén használhatja.
	Fagyvédelem:Ha a helyiség hőmérséklet-alapjelét 7,0 °C-ra állítja, a kijelzőnmegjelenik a fagyvédelem szimbólu.M.Ezzel a beállítással a használaton kívüli helységeket megvédheti afagykárral szemben.

Szimbó-lum	Leírás
	Adaptív indítás:Időzítő üzemmódban a fűtőkészülék bekapcsolási idejeit a vezér-lés úgy állítja be, hogy már a beprogramozott indítási időpontban biztosított legyen a helyiség mindenkori beállított hőmérsék-let-alapjelének megfelelő érték.Előfeltétel: Az „Adaptív indítás“ funkció be van kapcsolva (lásd a „Beállítások / Alapmenü“ című fejezetet).
	Nyitott ablak észlelése:A szellőztetés alatti szükségtelen energiafogyasztás elkerülése érdekében a készülék nyitott ablaknál egy órára automatikusan fagyvédelmi üzemmódba kapcsol. A „Nyitott ablak észlelése“ szimbólum villog. A szellőztetést követően a fagyvédelmi üzem-módot a „+“ gombbal manuálisan kikapcsolhatjuk. A készülék ismét felfúti a helyiség a beállított alapjelnek megfelelő hőmérsékletre.Előfeltétel: A „Nyitott ablak észlelése“ funkció be van kapcsolva (lásd a „Beállítások/Alapmenü című fejezetet).
	Kezelés letiltása:A kezelőfelület letiltásához, illetve a letiltás feloldásához 5 mp-en keresztül egyidejűleg lenyomva kell tartani a „+“ és a „-“ gombot.
	Fűtés aktív:A készülék a helyiség beállított alapjelének megfelelő hőmérsék-let fenntartása érdekében fűt.
	A helyiséghőmérséklet kijelzése
	Szerkeszthető paraméter:A kijelzett paraméter a „+“ és a „-“ gombbal módosítható.
	Külső bemenet (FP):A CWM U típusú készülékek külső vezérlőkészülékhez csatlakoz-tathatók. A vezérlőkészülék beállításától függően a készülék meghatározott napszakokban kényelmi, csökkentett vagy fagyvédelmi üzemmódban végzi a fűtést, vagy egyáltalán nem fűt.
	hétőpjai:1 = hétfő, 2 = kedd....7 = vasárnap

4.2 A készülék be- és kikapcsolása

Megjegyzés

Az első üzembe helyezéskor, valamint hosszabb üzemszünetet követően rövid idejű szagosodás előfordulhat.

A készülék üzemkész, miután felszerelték a falra és rákapcsolták azt az elektromos hálózatra.

▶ A készüléket az annak jobb oldalán található hálózati kapcsolóval lehet be- és kikapcsolni.
▶ Hosszú üzemszünet esetén (például a nyári hónapokban) kapcsolja ki a készüléket.

A kikapcsolást vagy az áramellátás megszakadását követően az összes beállítás megőrződik. A készülék tartalék áramellátással rendelkezik, amely néhány órára biztosítja a hét napa és a pontos idő megőrzését.

Megjegyzés

Ha a készülék előzetesen időzítő-üzemmódban működött és hosszabb időre kikapcsolták azt, akkor a bekapcsolást követően megjelenik a felszólítás, mely szerint be kell állítani a hét napját és a pontos időt. Ameddig nem eszközölnek semmilyen beállítást, addig a készülék kényelmi üzemmódban működik.

4.3 Készenléti üzemmód

Anyagi kár

Készenléti üzemmódban a készülék semmilyen körülmények között nem kapcsolja be a fűtést. Ekkor nem biztosított a fagyvédelem.

▶ A kezelőegység bekapcsolásához nyomja le a „Készenlét“ gombot. Megjelenik az alapkijelző.
▶ A kezelőegység és a fűtőkészülék készenléti üzemmódba való kapcsolásához nyomja le a „Készenlét“ gombot. A kijelzőn az „- - - -” jelenik meg.

5. Beállítások

5.1 Alapkijelző

D0000072134

Az alapkijelző állandóan látható. Ha a menüben tartózkodva a kezelő 20 mp-nél hosszabb ideig semmilyen műveletet nem végez, akkor a készülék automatikusan átkapcsol az alapkijelzőre.

Az alapkijelzón a helyiség aktuális hőmérséklet-alapjele, valamint a „Szerkeszthető paraméter“ szimbólum látható. A „+“ vagy a „-“ gombbal módosítható a helyiség hőmérséklet-alapjele.

Ha a helyiség beállított hőmérséklet-alapjele megegyezik a kényelmi vagy csökkentett hőmérséklet egyik beállított értékével, akkor a menüsorban megjelenik a megfelelő üzemmód (kényelmi üzemmód, csökkentet üzemmód) szimbóluma.

A helyiség hőmérséklet-alapjele programozott üzemmódban is módosítható manuálisan. A helyiség módosított hőmérséklet-alapjele érvényben marad a következő beprogramozott kapcsolási időpontig.

5.2 Alapmenü

Az alapmenübe a „Menü“ gomb rövid lenyomásával léphetünk. A következő menüpontokat lehet behívni:

Kijelző Leírás

	A hét napja és a pontos idő beállítása
	A kényelmi hőmérséklet beállításaA kényelmi hőmérsékletet a csökkentett hőmérsékletnél lega-lább 0,5 °C-kal magasabbra kell állítani.
	A csökkentett hőmérséklet beállítása

Kijelző Leírás

	A „Nyitott ablak észlelése“ funkció be- és kikapcsolása
	Időprogram (Pro1, Pro2, Pro3, Ki) vagy külső bemenet (FP) kiválasztása
	Az „Adaptív indítás“ funkció be- és kikapcsolása

Ha módosítani szeretné egy menüpont beállítását, akkor hívja be a megfelelő menüpontot a „+“ és a „-“ gombbal. Nyomja le az „OK“ gombot.

Amint megjelenik a „Szerkeszthető paraméter“ szimbólum, módosítani lehet a menüpont beállítását a „+“ és az „-“ gombbal. A beállítások mentéséhez nyomja le az „OK“ gombot.

Az alapmenüböl való kilépéshez nyomja le a „Menü“ gombot. Megjelenik az alapkijelző.

5.3 Konfigurációs menü

Kijelző Leírás

I1-I2 Tényleges értékek

Pro1-Pro3 Időprogramok

P1-P5 Paraméter

A konfigurációs menüben behívhatók a tényleges értékek, programozhatók az időprogramok a programozott üzemmódhoz és beállíthatók a paraméterek.

A konfigurációs menübe a „Menü“ gomb lenyomva tartásával léphetünk. Kb. 3 mp elteltével megjelenik az l1 tényleges érték.

A „+“ és a „-“ gombokkal átkapcsolhatunk az egyes tényleges értékek, időprogramok és paraméterek között.

A konfigurációs menüből való kilépéshez nyomja le a „Menü“ gombot. Megjelenik az alapkijelző.

5.3.1 Tényleges értékek

A következő tényleges értékeket lehet behívni:

Kijelző	Leírás	Egység
I1	A helyiség-hőmérséklet tényleges értéke	[°C] | [°F]
I2	A fűtés relativ időtartama(a P5 paraméter segítségével le lehet nullázni a számlálót).	[óra]

Megjegyzés

A fűtés relativ időtartamának (I2) számlálója teljes órában kifejezve azt az időtartamot számlálja, ameddig a készülék fűt. A készülék kikapcsolásakor a 60 percnél rövidebb fűtési fázisokat az nem regisztrálja.

5.3.2 Időprogramok

A készülék programozott üzemmódban való használatához három időprogram áll rendelkezésre. A Pro1 és a Pro2 időprogramokat gyárilag előzetesen konfigurálták. A Pro3 időprogramot az egyéni igényeknek megfelelően lehet beállítani.

Kijelző Leírás

Pro1 „naponta“ időprogram- Ismétlődés: Hétfőtől vasárnapig

Pro2 „munkanapokon“ időprogram

- Ismétlődés: Hétfőtől péntekig

Pro3 „felhasználó által definiált“ időprogram

- 14 kényelmi időszakig bezárólag tetszőlegesen konfigurálható.

Megjegyzés

A programozott üzemmód használatához az alapmenüben ki kell választani a kívánt időprogramot (lásd a „Beállítások/Alapmenü“ című fejezetet).

Megjegyzés

Az időprogramok beállításakor ügyeljen a hét napja és a pontos idő szabályos beállítására.

Megjegyzés

Valamennyi időprogramra (Pro1, Pro2, Pro3) nézve érvényes a következő szabály:

Ha a befejezési időpont 23:59-nél későbbre esik, akkor az automatikusan a hét következő napjára kerül beállításra. A kényelmi időszak éjfélen át tart; az a hét következő napján, a beállított befejezési időpontban fejeződik be.

Pro1 és Pro2 időprogramok

A Pro1 és Pro2 időprogramokkal a kényelmi üzemmód kezdési és befejezési időpontját lehet meghatározni. Ebben az időszakaszban a készülék a beállított kényelmi hőmérsékletre fűt fel. Ezen meghatározott időszakaszon kívül a készülék csökkentett üzemmódban működik. Ebből adódik egy kényelmi és egy csökkentet hőmérsékletű fázis, amelyek naponta (Pro1), illetve minden munkanapon (Pro2) ismétlődnek.

Gyárilag ezeket az időszakokat a következőképpen konfigurálták:

- 08:00 - 22:00 óra: Kényelmi üzemmód

- 22:00 óra - 08:00 óra: Csökkentett üzemmód

Megjegyzés

Ha aktiválták a Pro2 időprogramot, akkor a készülék hét-végén kizárólag csökkentett üzemmódban működik.

A Pro1 és a Pro2 időprogramot a következőképpen lehet az egyéni igényekhez igazítani:

▶ A konfigurációs menüben a „+“ és a „-“ gombokkal hívja beła módosítani kívánja egy paraméter értékét, akkor hívja be azt kívánt időprogramot. a „+“ és a „-“ gombbal. Nyomja le az „OK“ gombot.

▶ Nyomja le az „OK“ gombot.

A kijelzón látható a kényelmi üzemmód kezdési időpontja.

A „+“ és a „-“ gombbal állítsa be a kívánt kezdési időpontoérték mentéséhez nyomja le az „OK“ gombot.

▶ Nyomja le az „OK“ gombot.

Megjelenik a kényelmi üzemmód befejezési időpontja.

▶ A „+“ és a „-“ gombbal állítsa be a kívánt befejezési idópontot.

A beállított értékek mentéséhez nyomja le az „OK“ gombot.

Pro3 időprogram

A Pro3 időprogrammal max. 14 külön kényelmi időszakot lehet meghatározni, amelyek hetenként ismétlődnek.

A Pro3 időprogramban a következőképpen lehet kényelmi időszakot konfigurálni:

▶ A konfigurációs menüben a „+“ és a „-“ gombbal hívja be a Pro3 idóprogramot.

▶ Nyomja le az „OK“ gombot.

A kijelzón „3---“ látható.

▶ Nyomja le az „OK“ gombot.

Megjelenik a hét egy napja, illetve a hét napjainak csoportja.

▶ A „+“ és a „-“ gombokkal állítsa be a hét kívánt napját, illetve a hét napjainak megfelelő csoportját.

▶ Nyomja le az „OK“ gombot.

A kijelzőn látható a kényelmi üzemmód kezdési időpontja.

A „+“ és a „-“ gombbal állítsa be a kívánt kezdési időpontot.

▶ Nyomja le az „OK“ gombot.

Megjelenik a kényelmi üzemmód befejezési időpontja.

▶ A „+“ és a „-“ gombbal állítsa be a kívánt befejezési időpontot.

▶ Nyomja le az „OK“ gombot.

A „3-01“ kényelmi időszak konfigurálása befejeződött.

További kényelmi időszak konfigurálásához a „+“ és a „-“ gombbal válassza a Pro3 időprogramot; a kijelzőn „3---“ látható. Járjon el a fentiek szerint.

Tudnivaló

A beállított kényelmi időszakok gyári értékekre való visz-szaállításához válassza a P4 paramétert.

▶ Vegye figyelembe, hogy a P4 paraméter kiválasztásával az összes időprogram (Pro1, Pro2, Pro3) visz-szaáll a gyári program szerinti alaphelyzetbe.

5.3.3 Paraméter

A következő paramétereket lehet behívni:

Kijelző Leírás Opciók
P1	Helyiséghőmérséklet-eltolás	± 3 °C | ± 5 °F
P2 Óraformátum		12 | 24 óra
P3	A hőmérséklet-kijelző mértékegysége	°C | °F
P4	Időprogramok (programozott üzemmód) visszaál-lítása.	be | ki
P5	A fűtés relatív időtartamának visszaállítása	be | ki

Amint megjelenik a „Szerkeszthető paraméter“ szimbólum, a „+“ és a „-“ gombbal módosítani lehet a paraméter értékét. A beállított

térték mentéséhez nyomja le az „OK“ gombot.

[Non-Text]

P1: Helyiséghőmérséklet-eltolás

Ha nem egyenletes a hőmérséklet eloszlása a helyiségben, akkor eltérés adódhat az l1 kijelzett tényleges hőmérséklet és a helyiség mért hőmérséklete között. Az eltérés kiegyenlítése érdekében a P1 paraméter segítségével beállítható egy ± 3 °C helyiséghőmérséklet-eltolás.

Példa: A készüléken az I1 = 21,0 °C érték látható. A helyiség mért hőmérséklete 20,0 °C. 1,0 °C-os különbség áll fenn.

▶ A különbség kiegyenlítéséhez állítson be P1 = -1,0 eltolási értéket.

P2: Óraformátum

A P2 paraméter segítségével lehet megadni, hogy a pontos idő 12 vagy 24 órás formátumban jelenjen-e meg.

P3: A hömérséklet-kijelző mértékegysége

A P3 paraméter segítségével lehet meghatározni, hogy a helyiség-hőmérséklet kijelzése Celsius fokban [°C] vagy Fahrenheit fokban [°F] történjen-e.

P4: Időprogramok visszaállítása

A P4 paraméter aktiválásával az összes időprogram visszaállítható a leszállításkori állapotba.

P5: A fütés relativ időtartamának visszaállítása

A P5 paraméter aktiválásával a fűtés relativ időtartamának (I2) számlálóját nullázhatjuk le.

6. Tisztítás, ápolás és karbantartás

A készülék nem tartalmaz felhasználó által karbantartandó alkatrészeket.

Anyagi kár

- Ne permetezzen tisztító aeroszolt a légrésekbe. - Vigyázzon, nehogy nedvesség kerüljön a készülékbe

• Amennyiben a készülékházon halvány barnás elszíneződések jelennek meg, azokat nedves ronggyal törölje le.
• A készüléket lehült állapotban tisztítsa, szokványos tisztítószerekkel. Kerülje a súroló és maró hatású szereket.

Megjegyzés

Javasoljuk, hogy a rendszeres karbantartás során az elle-nőrző és szabályozó szerkezeteket is ellenőriztesse.

Legkésőbb az első üzembe helyezéstől számított 10 éven belül, szakemberrel ellenőriztesse a bizton-sági, ellenőrző és szabályozó szerkezeteket.

1. Hibaelhárítás

Probléma 0k	Elhárítás
A helyiség nem me-legszik fel kellőképpen. A készülék nem melegedik fel.	A hőmérséklet túl alacsonyra van beállítva.	Ellenőrizze a beállított helyiség-hőmérsékletet. Szükség esetén állítsa után.
	Nincs feszültségellátás.	Ellenőrizze a hálózati kapcsoló beállítását, az áram-védőkapcsolót és a házi vezetékrendszerben lévő biztosítékot.
A helyiség nem me-legszik fel kellőképpen, bár a készülék felforrósodik.	Túlmelegedés. A bizton-sági hőmérsékletkorláto-zó korlátozza a fűtőteljesítményt.	Szüntesse meg a kiváltó okot (a levegő beszívó- vagy kifúvónyílásainak elszeny-nyeződése vagy letakarása). Vegye figyelembe a minimális távolságokat!
	A helyiség hőigénye nagyobb a készülék teljesítményénél.	Szüntesse meg a hőveszteségeket (csukja be az ablakokat és az ajtókat. Kerülje a hosz-szan tartó szellőztetést).
A helyiség túlságosan felmelegszik.	A hőmérséklet a készüléken túl magasra van beállítva.	Ellenőrizze a beállított helyiség-hőmérsékletet. Szükség esetén állítsa után.
	A helyiség észlelt hőmér-séklete eltér a tényleges értéktől.	Távolítsa el a légcserét aka-dályozó tárgyakat a készülék és a helyiséglevegő közül.
A „Nyitott ablak ész-lelése“ funkció nem reagál.	Szellőztetés hatására a készülék nem érzékel jelentős hőmérséklet-csök-kenést. (A „Nyitott ablak észlelése“ funkció működésének előfelté-tele az előzetesen beállt egyenletes helyiséghő-mérséklet).	A készülék beállításait köve-tően várjon egy ideig, amíg a helyiség hőmérséklete teljesen nem stabilizálódik.
		Távolítsa el a légcserét aka-dályozó tárgyakat a készülék és a helyiséglevegő közül.
		A szellőztetés időtartamára kézzel kapcsolja a készüléket készenléti üzemmódba.
	Nem aktiválták a „Nyitott ablak észlelése“ funkciót.	Az alapmenüben kapcsolja be a „Nyitott ablak észlelése“ funkciót.
Az „Adaptív indítás“ nem az elvárások szerint működik.	A funkció csak programozott üzemmódban fejti ki hatását.	Használja a programozott üzemmódot az optimális fű-tési kényelem érdekében.
	A helyiség hőmérséklete erősen ingadozik, illetve a készülék tanulási folyamata még nem fejeződött be.	Várjon néhány napig, amíg a készülék működése nem stabilizálódik.
	Nem aktiválták az „Adaptív indítás“ funkciót.	Az alapmenüben kapcsolja be az „Adaptív indítás“ funkciót.
A készülék az „FP“ programban műkö-dik, azonban nem reagál a külső beme-netre adott jelre.	Ha a készülék nem érzékel jelet a külső be-meneten, akkor kényelmi üzemmódban fűt.	Ellenőrizze a külső vezérlő-készüléket és annak beállítá-sait. A huzalozást szabályo-san kell kivitelezni, ügyelve a pólusokra.
A kijelzőn „Err“ vagy „E...“ látható.	A készülék belső hibát észlelt.	Forduljon szakemberhez.

Ha az okokat nem tudja elhárítani, hívjon szakembert. A jobb és gyorsabb segítség érdekében adja meg a típustáblán látható gyári számot (000000-0000-000000).

TELEPÍTÉS

8. Biztonság

A készülék telepítését, üzembe helyezését, illetve karbantartását és javítását csak szakember végezheti el.

8.1 Általános biztonsági tudnivalók

A kifogástalan működést és üzembiztonságot csak abban az esetben garantáljuk, ha a készülékhez az ajánlott tartozékokat és cse- realkatrészeket használják.

VIGYÁZAT Égési sérülés

• A készüléket kizárólag függőleges, legalább 85 °C hőmérsékletet elviselő falra szerelje fel.
• Tartsa be a környező tárgyak felületétől tartandó kötelező minimális távolságot.

Anyagi kár

• A készüléket ne szerelje közvetlenül fali csatlakozó-aljzat alá.
• Ügyeljen arra, hogy a bekötőkábel ne érjen hozzá a készülék részeihez.

8.2 Előírások, szabványok és rendelkezések

Megjegyzés

Tartson be minden nemzeti és helyi előírást, illetve ren- deletet.

9. A készülék leírása

9.1 Szállítási terjedelem

A készülékkel szállított tartozékok:

- Fali tartó (a készüléken beakasztva)

10. Szerelés

10.1 Felszerelési hely

Fürdőszobába való beszerelés

FIGYELMEZTETÉS Áramütés

Fürdőkádas és/vagy zuhanyzóval felszerelt helyiségekbe való telepítéskor a készülék kizárólag 0., 1. és 2. védőző-nákon kívüli védőérintkezős aljzatba csatlakoztatandó. A csatlakozóaljzat fürdőkádtól és zuhanyzótól tartandó távolságának minimum 600 mm-nek kell lennie. Ha kétségei vannak, forduljon szakemberhez.

3 600 2 1 0 2250 600 D0000097137

Elektromos védelmi zónák a fürdőszobában

10.2 Minimális távolságok

≥100 ≥100 ≥500 ≥20 D0000068396

10.3 A fali tartó felszerelése

A készüléket falra kell szerelni a készletben található fali tartó segítségével. A készüléket csak vízszintesen szabad felszerelni.

Megjegyzés

- A fali tartó sablonként is használható a falra rögzítéshez. Ez biztosítja a padlótól szükséges távolságot. - Egyenetlen vagy ferde padló esetén használjon vízmértéket.

1 2 3 4 D000072159

≥224 ≥224 D0000072312

Akassza ki a fali tartót a készülékből.

▶ Állítsa a középpontosan beigazított fali tartót függőlegesen földre. Jelölje meg az 1-es és 2-es furatot.

Emelje fel a fali tartót úgy, hogy annak alsó furatai fedésben legyenek a falra az imént felvitt jelölésekkel.

▶ Jelölje meg a 3-as és 4-es furatot a falon.

▶ Fúrja ki a lyukakat a 4 jelölésnél.

Rögzítse a fali tartót a megfelelő rögzítő anyagokkal (csavarok, dübelek). A függőleges hosszúkás lyukakkal kiegyenlítheti a rögzítő furatok félrecsúszásait.

10.4 A készülék felszerelése

1 D000072157

1 Fali tartó

• Akassza a készüléket a hátfalában található tartóhornyokkal a fali tartó alsó nyelveire.
  ▶ Állítsa a készüléket függőleges helyzetbe.
  ▶ A rögzítéshez nyomja a készüléket a felerősítésre szolgáló fal irányába, amíg az hallhatóan be nem kattan a fali tartó két felső rugójába.

1 2 D000072158

1 Készülék

Biztonsági csavar

▶ A készletben található biztosítócsavarral rögzítse a készüléket a fali tartó bal oldalán, megakadályozva a készülék akaratlan leakasztását.

10.5 A készülék leszerelése

▶ Ha lazítsa meg és vegye ki a biztosítócsavart a fali tartóból.
▶ Lazítsa meg a készüléket, a fali tartón felül felszerelt rugókat lefelé nyomva.
▶ Billentse a készüléket előre és emelje le azt a fali tartó alsó nyelveiról.

10.6 Elektromos csatlakozás

FIGYELMEZTETÉS Áramütés Minden elektromos bekötési és szerelési munkát a vonatkozó országos és regionális előírásoknak megfelelően kell végezni.

FIGYELMEZTETÉS Áramütés - Fix bekötés esetén a készüléket egy minden pólust legalább 3 mm érintkezési távolsággal bontani képes megszakítóval le kell tudni választani a hálózatról. - Tilos a készüléket fix elektromos bekötéssel csatlakoztatni.

Megjegyzés - Vegye figyelembe a típustábla értékeit. A rendelkezésre álló tápfeszültségnek meg kell egyeznie a hálózati feszültséggel. - Figyeljen a megfelelő vezeték-keresztmetszettel kiépített elektromos rendszer meglétére.

Megjegyzés Nem háztartási környezetben, és amikor az eszközt kü- lönösen nagy terhelésnek vetik alá – pl. állandó jellegű, folyamatos működés esetén –, ajánlott az eszközt fixen, csatlakozódoboz használatával bekötni.

A csatlakozódobozba történő fix bekötést csak engedéllyel rendelkező villamossági szakember végezheti.

FIGYELMEZTETÉS Áramütés - A csatlakozódobozba történő fix bekötés során gondoskodjon megfelelő kihúzás elleni rögzítésről. - Feltétlenül csatlakoztassa a készüléket a védővezetékhez! - Lássa el a rövidített kábelvégeket érzáró hüvelyekkel.

10.6.1 CWM P sorozat

A készüléket működésre kész állapotban szállítjuk. Az elektromos csatlakoztatás a következő módokon megengedett:

	CWM 500-3000 P
Csatlakoztatás szabadon hozzáférhető földelt konnektorba megfelelő csatlakozódugóval	X
Fix bekötés védővezetékkel rendelkező csatlakozódobozba	X

• Csatlakozóaljzatba való bekötéskor ügyeljen arra, hogy a készülék felszerelését követően a csatlakozóaljzat könnyen hozzáférhető legyen.
• A készülék fix bekötésekor rövidítse le a hálózati tápkábelt, annyira, hogy az éppen elérje a készülék csatlakozóaljzatát. A hálózati tápkábel megrövidítésénél figyeljen arra, hogy a készüléket a falról probléma nélkül le lehessen venni.

10.6.2 CWM U sorozat

A készüléket csatlakozódugó nélküli hálózati csatlakozókábellel szállítjuk le.

- Fix bekötés esetén az ábra szerint csatlakoztassa a 4 eres kábelt egy készülékaljzathoz:

D0000068123

1 Nullavezető = kék
2 Fázis = barna
3 Védővezető = zöld-sárga
4 Vezérlőkábel = fekete

A készüléket 3-féleképpen lehet csatlakoztatni:

- A készülék csatlakoztatása vezérlőkábel nélkül

Nem vezérelt készülék. A vezérlőkábel nincs bekötve. Ebben az esetben szigetelje a vezérlőkábelt.

- Hőmérséklet-csökkenés a vezérlőkábelen keresztül

A beállított csökkentett hőmérsékletre való csökkentéshez a fekete vezérlővezetéket külső elektronikus érintkező (például időkapcsoló óra) működteti.

- A vezérlővezeték csatlakoztatása külső vezérlőkészülékhez

A készülék csatlakoztatható minden olyan vezérlőkészülékhez, amely vezérlőjelként a következő formájú jeleket bocsájtja ki.

Utasítás	Oszcilloszkóp	Üzemmód	Fűtési hőmérséklet
Nincs áram		Kényelmi üzemmód	A beállított kényelmi hőmérséklettől függően
Teljes hullám 230 V		Csökkentett üzemmód	A beállított csökkentett hőmérséklettől függően
Negatív félhul-lám -115 V		Fagyvédelem	Fagyvédelmi hőmér-séklet
Pozitív félhullám 115 V		Stop	Nincs
Teljes hullám 230 V 3 mp-ig		Kényelmi üzemmód - 1 °C	1 °C-kal alacsonyabb a beállított kényelmi hő-mérsékletnél
Teljes hullám 230 V 7 mp-ig		Kényelmi üzemmód - 2 °C	2 °C-kal alacsonyabb a beállított kényelmi hő-mérsékletnél

11. Üzembe helyezés

A készülék üzemkész, amint rögzítették a felszerelésre előirányzott falon és elektromoson bekötötték azt.

▶ Húzza le a védőfóliát a kezelőegységről.

12. Hibaelhárítás

A hálózati tápkábelt – pl. annak meghibásodása esetén – csak a gyártó által jóváhagyott szakszerelő cserélheti ki, eredeti póta- katrész felhasználásával.

13. A készülék átadása

Mutassa be a felhasználónak a készülék funkcióit. Külön hívja fel a figyelmét a biztonsági szempontokra. Adja át a felhasználónak a kezelési és telepítési útmutatót.

14. Műszaki adatok

14.1 Méretek és csatlakozók

a20

100 450

b01 256 i13

D0000068095

CWM 500				P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
a20	Készülék	Szélesség	mm	348	426	426	582	738	894	1050
b01	Elektr. vezetékekátvezetése
i13	Fali felfüggesztés	Vízszintes lyuktávolság	mm	101	179	179	335	491	647	803

14.2 Energiafogyasztási adatok

A termékadatok teljesítik az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó uniós előírásokat.

Termékinformációk elektromos egyedi helyiségfűtő berendezésekhez az (EU) 2015/1188 rendelet szerint

CWM 500		P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
CWM P		200254	200255	200256	200257	200258	200259	200260
CWM U		200261	200262	200263	200264	200265	200266	200267
Gyártó STIEBEL		ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Hőteljesítmény
Névleges hőteljesítmény P_nom	kW	0,5 0,8 1,0 1,5 2,0 2,5 3,0
Minimális hőteljesítmény (irányadó érték) P_min	kW	0,0 0,0 0,0 0,0 0,0 0,0 0,0
Maximális folyamatos hőteljesítmény P_max,c	kW	0,5 0,8 1,0 1,5 2,0 2,5 3,0
Saját áramfogyasztás
Névleges hőteljesítménynél el_max	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Minimális hőteljesítménynél el_min	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Készenléti állapotban el_SB	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
A hőteljesítmény jellege/helyiséghőmérséklet-ellenőrzés
Egyfokozatú hőteljesítmény, nincs helyiséghőmérséklet-ellenőrzés		-	-	-	-	-	-	-
Kettő vagy több manuálisan beállítható fokozat, nincs helyiséghő-mérséklet-ellenőrzés		-	-	-	-	-	-	-
Helyiséghőmérséklet-ellenőrzés mechanikus hőfokszabályozóval		-	-	-	-	-	-	-
Elektronikus helyiséghőmérséklet-ellenőrzéssel		-	-	-	-	-	-	-
Elektronikus helyiséghőmérséklet-ellenőrzés és napszak szerinti szabályozás		-	-	-	-	-	-	-
Elektronikus helyiséghőmérséklet-ellenőrzés és a hét napjai sze-rinti szabályozás		x	x	x	x	x	x	x
Egyéb szabályozási lehetőségek
Helyiséghőmérséklet-ellenőrzés jelenlét-észleléssel		-	-	-	-	-	-	-
Helyiséghőmérséklet-ellenőrzés nyitott ablak észlelésével		x	x	x	x	x	x	x
Távműködtetési lehetőséggel		-	-	-	-	-	-	-
A fűtés kezdetének adaptív szabályozásával		x	x	x	x	x	x	x
Üzemidő-korlátozással		-	-	-	-	-	-	-
Sugárzáshőmérővel		-	-	-	-	-	-	-

14.3 Adattábla

		CWM 500 P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
CWM P		200254	200255	200256	200257	200258	200259	200260
CWM U		200261	200262	200263	200264	200265	200266	200267
Elektromos adatok
Csatlakozóteljesítmény	W	500	750	1000	1500	2000	2500	3000
Hálózati bekötés		1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V
Névleges áramerősség	A	2,2	3,3	4,3	6,5	8,7	10,9	13,0
Frekvencia	Hz	50/-	50/-	50/-	50/-	50/-	50/-	50/-
Energetikai adatok
Központi fűtés éves hatékonysága ηs	%	39	39	39	39	39	39	39
Méretek
Magasság	mm	450	450	450	450	450	450	450
Szélesség	mm	348	426	426	582	738	894	1050
Mélység	mm	100	100	100	100	100	100	100
Súlyadatok
Tömeg	kg	4,0	4,6	4,6	6,0	7,7	9,2	10,9
Kivitelek
Fagyvédelmi állás	°C	7	7	7	7	7	7	7
Kivitel		falra szerelt készülék	falra szerelt készülék	falra szerelt készülék	falra szerelt készülék	falra szerelt készülék	falra szerelt készülék	falra szerelt készülék
Védettség (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24
Védettségi osztály		I	I	I	I	I	I	I
Szín		alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér
Értékek
Beállítási tartomány	°C	5-30	5-30	5-30	5-30	5-30	5-30	5-30

Garancia

A Németországon kívül vásárolt készülékekre nem érvénye- sek cégünk németországi vállalatainak garanciális feltételei. Az olyan országokban, amelyekben termékeinket egy leány- vállaltunk terjeszti, a garanciát elsősorban a leányvállalatunk biztosítja. Garancia csak akkor nyújtható, ha az adott leányvá- lalat kiadta saját garanciális feltételeit. Azon felül semmilyen garanciát nem nyújtunk.

Az olyan készülékekre nem tudunk garanciát biztosítani, amelyek olyan országokban vásároltak meg, amelyekben nincs leányvállalatunk. Ezek a rendelkezések nem érintik az importőr által biztosított esetleges garanciát.

Környezetvédelem és újrahasznosítás

Kérjük, segítsen a környezet védelmében. Használat után az anyagokat a helyi hatósági előírások szerint kell hulladékba juttatni.

INDICATII SPECIALE

COMANDĂ

Gyár u. 2 | 2040 Budaörs

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.hu

Japan

NIHON STIEBEL Co. Ltd.

Kowa Kawasaki Nishiguchi Building 8F

66-2 Horikawa-Cho

Saiwai-Ku | 212-0013 Kawasaki

Tel. [phone] | Fax [phone]

[e-mail]

www.nihonstiebel.co.jp

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36 | 5222 BH 's-Hertogenbosch

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.nl

Poland

STIEBEL ELTRON Polska Sp. z 0.0.
