NÁVOD K OBSLUZE CWM P STIEBEL ELTRON

1. Obecné pokyny 41
   1.1 Bezpečnostní pokyny 41
   1.2 Jiné symboly použité v této dokumentaci ____ 41
   1.3 Upozornění na přístroji ____ 41
   1.4 Měrné jednotky ____ 41
2. Zabezpečení 41
   2.1 Správné používání 41
   2.2 Všeobecné bezpečnostní pokyny 42
   2.3 Kontrolní symbol 42
3. Popis přístroje 42
4. Obsluha 42
   4.1 Ovládací jednotka 43
   4.2 Zapnutí a vypnutí přístroje 43
   4.3 Pohotovostní (standby) režim 43
5. Nastavení 44
   5.1 Standardní zobrazení 44
   5.2 Základní nabídka 44
   5.3 Konfigurační nabídka 44
6. Čištění, péče a údržba 46
7. Odstranění problémů 46

INSTALACE

1. Zabezpečení 46
   8.1 Všeobecné bezpečnostní pokyny ____ 46
   8.2 Předpisy, normy a ustanovení ____ 46
2. Popis přístroje 47
   9.1 Rozsah dodávky 47
3. Montáž 47

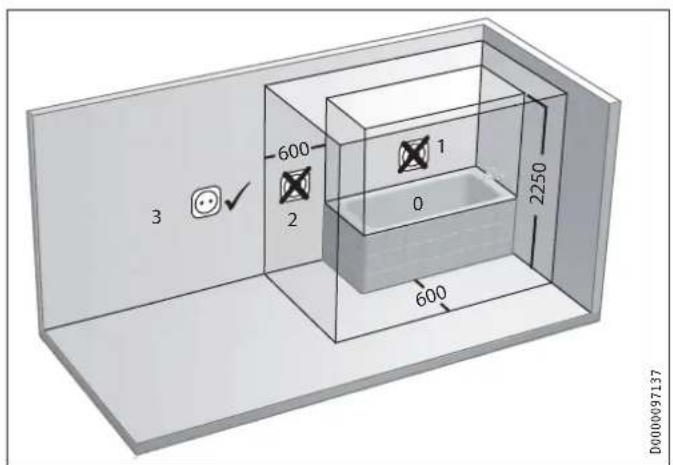

   10.1 Místo montáže 47

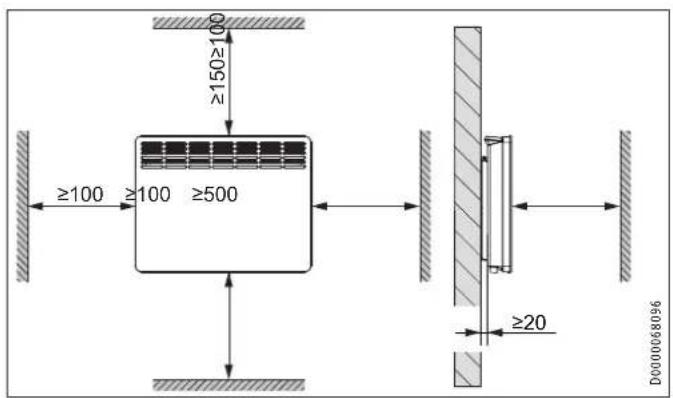

   10.2 Minimální vzdálenosti 47

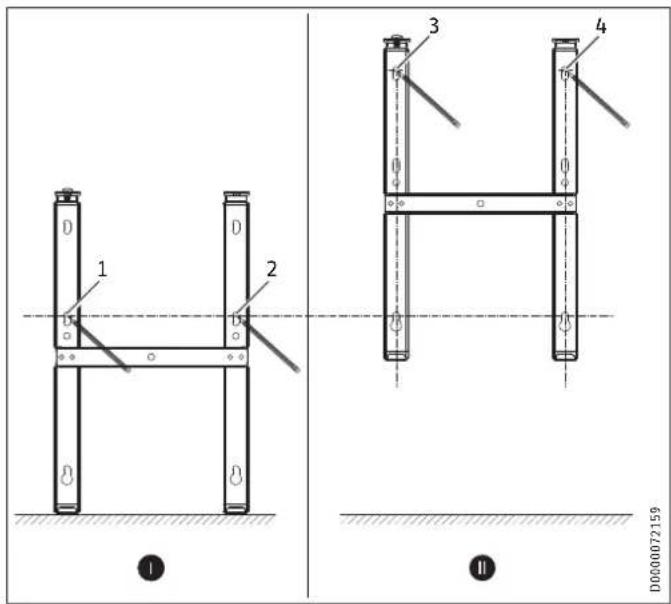

   10.3 Montáž nástěnného držáku 47

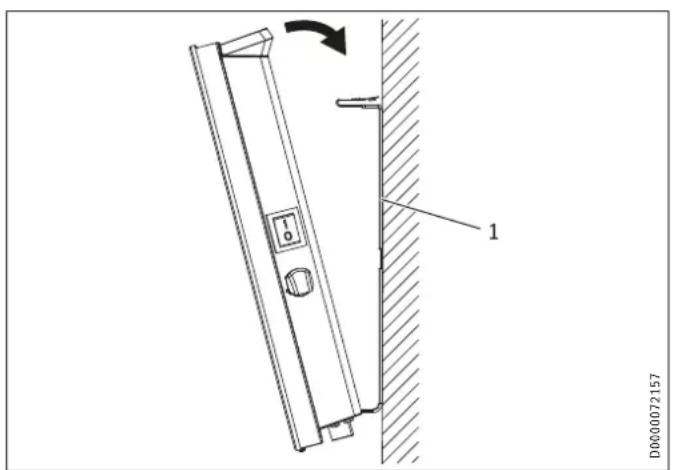

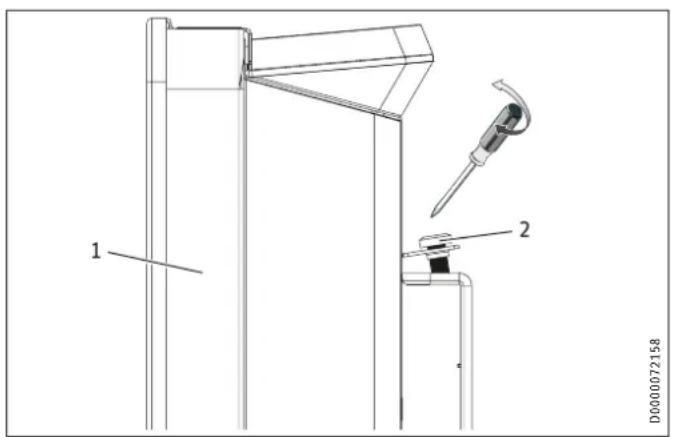

   10.4 Montáž přístroje 48
   10.5 Demontáž přístroje 48
   10.6 Připojení elektrického napětí 48
4. Uvedení do provozu 49
5. Odstraňování poruch 49
6. Předání přístroje 49
7. Technické údaje 50

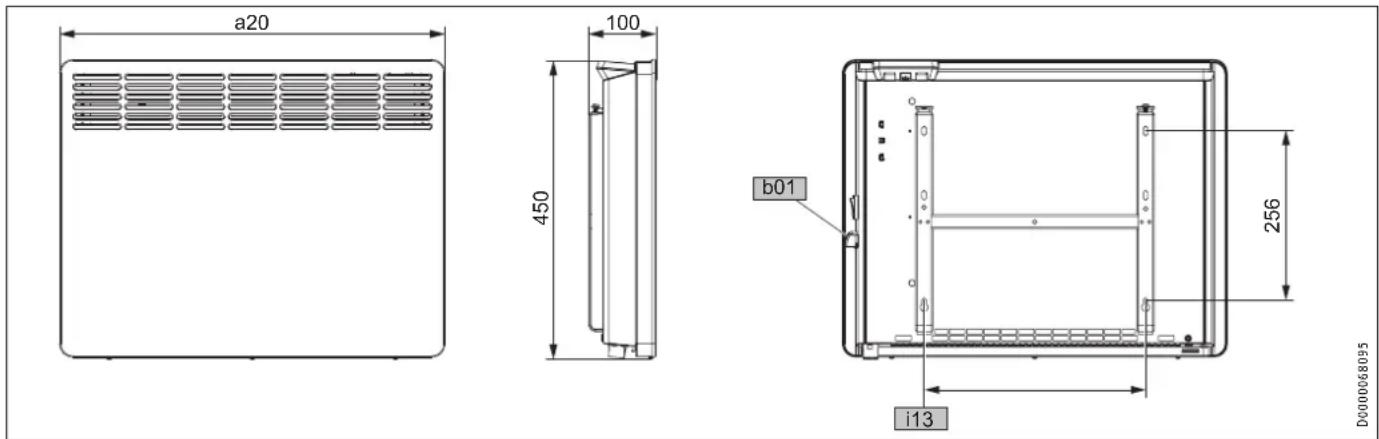

   14.1 Rozměry a přípojky 50
   14.2 Údaje ke spotřebě energie 50
   14.3 Tabulka údajů 51

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

ZVLÁŠTNÍ POKYNY

• Děti do 3 let udržujte v dostatečné vzdálenosti od přístroje, pokud není zajištěn stálý dohled.
• Děti ve věku 3 až 7 let smějí přístroj zapínat a vypínat, jsou-li pod dohledem nebo byly poučeny o bezpečném použití přístroje a pochopily z něho vyplývající rizika. Předpokladem k tomu je, aby montáž přístroje byla provedena podle popisu. Děti ve věku 3 až 7 let ne-smějí zasouvat zástrčku do zásuvky a přístroj regulovat.
• Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení o bezpečném používání přístroje, a poté, co porozuměly nebezpečí, které z jeho používání plyne.
• Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.
• Části přístroje mohou být velmi horké a způsobit popáleniny. Jsou -li přítomny děti a osoby vyžadující ochranu, je nutná zvláštní opatrnost.
• Aby se zabránilo přehřátí přístroje, nezakrý-vejte jej.
• Neinstalujte přístroj přímo pod zásuvku.
• Přístroj musí být v případě pevného připojení možné odpojit od proudové sítě na všech półech na vzdálenost nejméně 3 mm.
• Přívodní kabel smí při poškození nebo při výměně nahradit originálním náhradním dílem pouze autorizovaný servis s oprávněním výrobce.
• Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž“.

OBSLUHA

1. Obecné pokyny

Kapitoly „Zvláštní pokyny“ a „Obsluha“ jsou určeny uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol Druh nebezpečí

Úraz

1.1.3 Uvozující slova

UVOZUJÍCÍ SLOVO	Význam
NEBEZPEČÍ Pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.
VÝSTRAHA Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.
POZOR Pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobrazeným vedle.

▶ Texty upozornění čtěte pečlivě.

Symbol Význam

Věcné škody

(poškození přístroje, následné škody, poškození životního prostředí)

Likvidace prístroje

▶ Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Upozornění na přístroji

Symbol Význam

Nezakrývejte přístroj

1.4 Měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Zabezpečení

2.1 Správné používání

Přístroj je určen k vytápění obytných místností.

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud je provozován stejným způsobem jako v domácnostech.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodů k použivanému příslušenství.

2.2 Všeobecné bezpečnostní pokyny

VÝSTRAHA úraz

• Děti do 3 let udržujte v dostatečné vzdálenosti od přístroje, pokud není zajištěn stálý dohled.
• Děti ve věku 3 až 7 let smějí přístroj zapínat a vypínat, jsou-li pod dohledem nebo byly poučeny o bezpečném použití přístroje a pochopily z něho vyplývající rizika. Předpokladem k tomu je, aby montáž přístroje byla provedena podle popisu. Děti ve věku 3 až 7 let nesmějí zasouvat zástrčku do zásuvky a přístroj regulovat.
• Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení o bezpečném používání přístroje, a poté, co porozuměly nebezpečí, které z jeho používání plyne.
• Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

VÝSTRAHA úraz

V uzavřených prostorách se mohou rychle vyskytnout vysoké teploty. Pokud je přístroj provozován v malých místnostech a osoby, které se v nich nacházejí, nemohou přístroj samostatně regulovat nebo místnost opustit, zajistěte neustálou kontrolu.

VÝSTRAHA popálení

Nepoužívejte přístroj...

• pokud nejsou dosaženy minimální vzdálenosti od ploch přilehlých předmětů nebo jiných hořlavých materiálů.
• Nebezpečí požáru nebo exploze v místnostech s chemikáliemi, prachem, plyny nebo výpary. Před zahájením topení místnost dostatečně vyvětrejte.
• v bezprostřední blízkosti potrubí nebo nádob, které obsahují nebo rozvádějí hořlavé nebo výbušné látky.
• pokud je některá část přístroje poškozena, přístroj upadl nebo pokud je přístroj vadný.

VÝSTRAHA popálení

• Na přístroj ani do jeho bezprostřední blízkosti nepokládejte žádné hořlavé, vznětlivé nebo tepelně izolační materiály nebo předměty.
• Dbejte na to, aby nebyl blokován vstup a výstup vzduchu.
• Mezi přístroj a stěnu nezasouvejte žádné předměty.

VÝSTRAHA popálení

Přístroj není určen k použití jako samostatně stojící. Přístroj provozujte pouze na dodávaném nástěnném držáku (viz kapitola „Instalace / Montáž“).

POZOR, nebezpečí popálení

Části přístroje mohou být velmi horké a způsobit popáleniny. Jsou -li přítomny děti a osoby vyžadující ochranu, je nutná zvláštní opatrnost.

VÝSTRAHA - přehřívání

Aby se zabránilo přehřátí přístroje, nezakrývejte jej.

Věcné škody

• Pamatujte, že se přívodní kabel nesmí dotýkat přístroje.
• Přístroj nepoužívejte jako pomůcku ke stoupání.
• Nepoužívejte přístroj ve venkovním prostředí.

2.3 Kontrolní symbol

Viz typový štítek na přístroji.

3. Popis přístroje

Přístroj je nástěnný elektrický přímotopný konvektor.

Přístroj je vhodný trvalé, přechodné nebo doplňkové vytápění místností.

Vzduch je v přístroji zahríván topným tělesem a na principu přirozené konvekce vystupuje nahoře ven výstupem vzduchu. Studenější vzduch proudí do přístroje vstupem vzduchu na jeho spodní straně.

Po dosažení nastavené požadované teploty v místnosti je tato teplota udržována pravidelným spínáním přístroje.

4. Obsluha

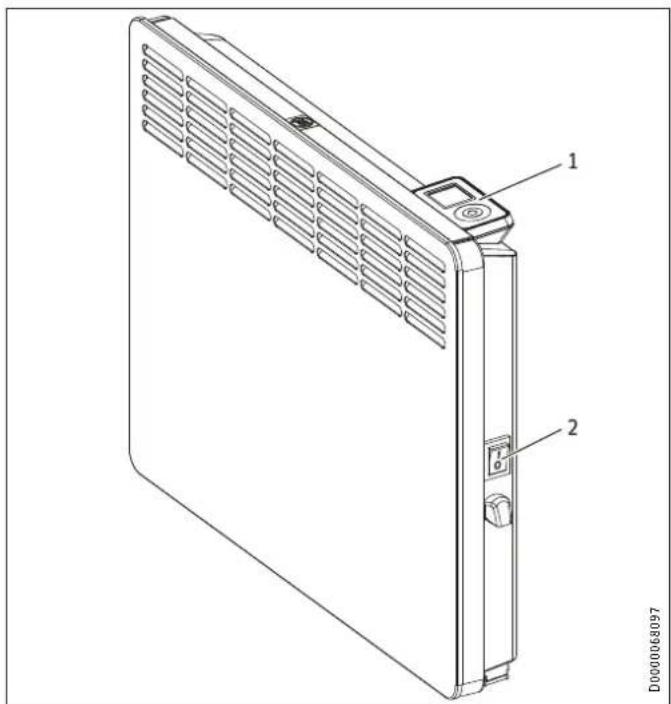

1 2 D0000068097

1 Ovládací jednotka
2 Sítový spínač

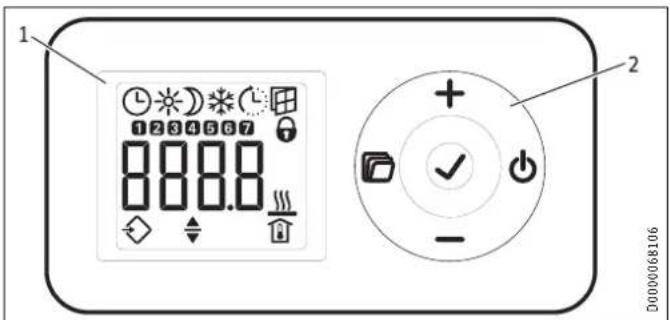

4.1 Ovládací jednotka

Ovládací jednotka se nachází na horní straně přístroje vpravo.

1 2 D000068106

1 Ukazatel
2 Ovládací panel

4.1.1 Ovládací panel

Tlačítko	Název Popis
	Tlačítko „Pohoto-vostní“ (Standby)	Zapnutí ovládací jednotky;Přepnutí ovládací jednotky a topného zařízení do pohotovostního režimu
√	Tlačítko „OK“	Výběr;Potvrzení nastavení
	tlačítko „Nabídka“	Vyvolání a opuštění nabídky
+	Tlačítko „+“	Vyvolání položek nabídky;Změna nastavení
Tlačítko „-“ Vyvolání položek nabídky:Změna nastavení

4.1.2 Ukazatel

Pokud v průběhu 20 sekund neproběhne žádná akce obsluhy, podsvícení displeje se vypne. Stisknutím libovolného tlačítka podsvícení displeje opět zapnete.

Symboly

Symbol. Popis
	Zobrazení času:Zobrazení aktuálního času nebo naprogramovaného času zahájení
Provoz časovače:Přístroj topí podle aktivovaného časového programu.
	Komfortní režim:Přístroj udržuje nastavenou komfortní teplotu.Standardní hodnota: 21,0 °C. Toto nastavení použijte pro komfortní teploty místnosti v přítomnosti osob.
	Útlumový režim:Přístroj udržuje nastavenou útlumovou teplotu.Standardní hodnota: 18,0 °C. Toto nastavení použijte např. v noci nebo v nepřítomnosti po dobu několika hodin.
	Ochrana před mrazem:Při nastavení požadované teploty v místnosti na 7,0 °C se zobrazí symbol ochrany před mrazem.Toto nastavení použijte k ochraně nepoužívané místnosti před poškozením mrazem.
	Adaptivní start:V provozu časovače jsou spínací časy topného zařizení přizpůsobeny tak, aby nastavená požadovaná teplota místnosti byla již dosažena k naprogramovanému času zahájení.Předpoklad: Funkce „Adaptivní start“ je zapnutá (viz kapitola „Nastavení / Základní nabídka“).

Symbol Popis

	Zjištění otevřeného okna:Aby se zamezilo zbytečné spotřebě energie při větrání, zařízení sepři otevřeném okně automaticky přepne do režimu ochrany předmrazem na dobu jedné hodiny. Bliká symbol „Zjištění otevřenéhookna“. Režim ochrany před mrazem lze ručně ukončit po větránístisknutím tlačítka „+“. Přístroj se znovu zahřeje na nastavenoupožadovanou teplotu místnosti.Předpoklad: Zjištění otevřeného okna je zapnuté (viz kapitola„Nastavení / Základní nabídka“).
	Zámek ovládání:Chcete-li ovládací panel zamknout nebo odemknout, stisknětesoučasně tlačítka „+“ a „-“ na 5 sekund.
	Topení aktivní:Přístroj topí, aby se udržovala nastavená požadovaná teplotamístnosti.
	Zobrazení teploty místnosti
	Parametry lze editovat:Zobrazený parametr lze změnit pomocí tlačítek „+“ a „-“.
	Externí vstup (FP):Přístroje typové řady CWM U lze připojit k externímu řidicímuzařízení. Podle nastavení řidicího zařízení topí přístroj v určitoudenní dobu v komfortním režimu, v útlumovém režimu nebo vrežimu ochrany před mrazem nebo netopí vůbec.
	1 = Pondělí, 2 = Úterý ... 7 = Neděle

4.2 Zapnutí a vypnutí přístroje

Upozornění Při prvním u

Přístroj je připraven k použití, jakmile jej namontujete na stěnu a připojíte k elektrické síti.

• Zapněte přístroj stisknutím sítového spínače na pravé straně přístroje.
  ▶ Při delším nepoužívání (např. během letních měsíců) přístroj vypněte.

Všechna nastavení zůstávají po vypnutí nebo při přerušení napětí zachována. Přístroj má rezervu chodu, která zajišťuje, aby den v týdnu a čas zůstaly zachovány několik hodin.

Upozornění Pokud se př

4.3 Pohotovostní (standby) režim

Věcné škody

! V pohotovostním režimu přístroj za žádných okolností nezapne topení. Není pak zajištěna ochrana před mrazem.

K zapnutí ovládací jednotky stiskněte tlačítko „Standby“. Zobrazí se standardní zobrazení.

▶ Chcete-li ovládací jednotku a topné zařízení přepnout do po- hotovostního režimu, stiskněte tlačítko „Standby“. Zobrazení ukazuje „----”.

5. Nastavení

5.1 Standardní zobrazení

D0000072134

Standardní zobrazení je ukázáno trvale. Pokud se nacházíte v nabídce a neprovedete po dobu delší než 20 sekund žádnou akci obsluhy, přístroj se automaticky přepne na standardní zobrazení.

Ve standardním zobrazení vidíte aktuální požadovanou teplotu místnosti a symbol „Parametry lze editovat“. Pomocí tlačítek „+“ a „-“ lze požadovanou teplotu místnosti změnit.

Pokud požadovaná teplota místnosti odpovídá jedné z nastavených hodnot pro komfortní nebo útlumovou teplotu, v liště nabídky se zobrazí symbol příslušného provozního režimu (komfortní režim, útlumový režim).

Požadovanou teplotu místnosti je také možné změnit ručně v provozu časovače. Změněná požadovaná teplota místnosti zůstane zachována až do příštího naprogramovaného okamžiku sepnutí.

5.2 Základní nabídka

Abyste se dostali do základní nabídky, musíte krátce stisknout tlačítko „Nabídka“. Nyní máte přístup k následujícím položkám nabídky:

Ukazatel Popis

	Nastavení dne v týdnu a času
	Nastavení komfortní teplotyKomfortní teplota musí být nastavena o nejméně 0,5 °C vyšší než útlumová teplota.
	Nastavení útlumové teploty
	Zapnutí a vypnutí funkce „Zjištění otevřeného okna“
	Výběr časového programu (Pro1, Pro2, Pro3, off) nebo exter-ního vstupu (FP)
	Zapnutí a vypnutí funkce „Adaptivní start“

Chcete-li změnit nastavení položky nabídky, vyvolejte příslušnou položku nabídky tlačítka „+“ a „-“. Stiskněte tlačítko „OK“.

Jakmile se zobrazí symbol „Parametry lze editovat“, můžete nastavení položky nabídky změnit pomocí tlačítek „+“ a „-“. K uložení nastavení stiskněte tlačítko „OK“.

K opuštění základní nabídky stiskněte tlačitko „Nabídka“. Zobrazí se standardní zobrazení.

5.3 Konfigurační nabídka

Ukazatel Popis

Pro1-Pro3 Časové programy

P1-P5 Parametry

V konfigurační nabídce můžete vyvolat skutečné hodnoty, na-programovat časové programy pro provoz časovače a nastavit parametry.

Chcete-li vstoupit do konfigurační nabídky, podržte stisknuté tlačítko „Nabídka“. Po cca 3 sekundách se zobrazí skutečná hodnota l1.

Tlačítky „+“ a „-“ lze přepínat mezi jednotlivými skutečnými hodnotami, časovými programy a parametry.

K opuštění konfigurační nabídky stiskněte tlačítko „Nabídka“. Zobrazí se standardní zobrazení.

5.3.1 Skutečné hodnoty

Můžete vyvolat následující skutečné hodnoty:

Ukazatel	Popis Jednotka
I1	Skutečná hodnota teploty místnosti	[^] | [^]
I2	Relativní doba ohřevu(Počitadlo lze resetovat pomocí parametru P5.)	[h]

Upozornění

Počitadlo relativní doby ohřevu (I2) počítá dobu, kdy přístroj topí, v celých hodinách. Když se přístroj vypíná, nejsou zaznamenány fáze topení kratší než 60 minut.

5.3.2 Časové programy

K dispozici jsou tři časové programy pro používání přístroje v provozu časovače. Časové programy Pro1 a Pro2 jsou přednastaveny sériově. Časový program Pro3 lze nastavit podle vašich individuálních požadavků.

Ukazatel Popis

Pro1	Časový program „denně“- opakování: Pondělí až neděle
Pro2	Časový program „v pracovních dnech“- opakování: Pondělí až pátek
Pro3	Časový program „uživatelsky definovaný“- až 14 volně konfigurovatelných komfortních fází

Upozornění

Chcete-li použít provoz časovače, musíte v základní nabídce vybrat požadovaný časový program (viz kapitola „Nastavení / Základní nabídka“).

Upozornění

Při nastavování časových programů zkontrolujte, zda je správně nastaven den v týdnu a čas.

Upozornění

Pro všechny časové programy (Pro1, Pro2, Pro3) platí:

Pokud je čas ukončení po 23:59 hod., automaticky se nastaví na další den v týdnu. Komfortní fáze je udržována přes půlnoc a končí následující den v týdnu k nastavenému času ukončení.

Časové programy Pro1 a Pro2

Pomocí časových programů Pro1 a Pro2 lze nastavit čas zahájení a ukončení komfortního režimu. Během tohoto období přístroj topí na nastavenou komfortní teplotu. Mimo tuto pevně stanovenou dobu pracuje přístroj v útlumovém režimu. Výsledkem je fáze komfortu a poklesu, které se opakují denně (Pro1) nebo každý pracovní den (Pro2).

Od výrobce jsou tyto fáze konfigurovány takto:

- 08:00 - 22:00 hod.: Komfortní režim

- 22:00 - 8:00 hod.: Útlumový režim

Upozornění

Když je aktivován časový program Pro2, přístroj pracuje o víkendu výhradně v útlumovém režimu.

Chcete-li upravit časové programy Pro1 a Pro2 podle svých potřeb, postupujte následovně:

▶ Stisknutím tlačítek „+“ a -“ vyvolejte v konfigurační nabídce požadovaný časový program.
▶ Stiskněte tlačítko „OK“.

Zobrazí se čas zahájení komfortního režimu.

Nastavte požadovaný čas zahájení pomocí tlačítek „+“ a „-“
▶ Stiskněte tlačítko „OK“.

Zobrazí se čas ukončení komfortního režimu.

Nastavte požadovaný čas ukončení pomocí tlačítek „+“ a „-
▶ K uložení stiskněte tlačítko „OK“.

Časový program Pro3

Pomocí časového programu Pro3 můžete definovat až 14 samostatných komfortních fází, které se opakují jednou týdně.

Chcete-li nakonfigurovat komfortní fázi v časovém programu Pro3, postupujte následovně:

▶ Stisknutím tlačítek „+“ a -“ vyvolejte v konfigurační nabídce časový program Pro3.
▶ Stiskněte tlačítko „OK“.

▶ Stiskněte tlačítko „OK“.

Zobrazí se den v týdnu nebo skupina dnů v týdnu.

▶ Nastavte požadovaný den v týdnu nebo požadovanou skupin dnů v týdnu pomocí tlačítek „+“ a „-“.
▶ Stiskněte tlačítko „OK“.

Zobrazí se čas zahájení komfortního režimu.

Nastavte požadovaný čas zahájení pomocí tlačítek „+“ a „-“
▶ Stiskněte tlačítko „OK“.

Zobrazí se čas ukončení komfortního režimu.

Nastavte požadovaný čas ukončení pomocí tlačítek „+“ a „-“.

▶ Stiskněte tlačítko „OK“.
Komfortní fáze „3-01“ je nakonfigurována.
▶ Chcete-li konfigurovat další komfortní fázi, zvolte v časovém programu Pro3 pomocí tlačítek „+“ a „-“ zobrazení „3---“. Postupujte podle popisu výše.

Upozornění

K vynulování nastavených komfortních fází aktivujte parametr P4.

Dbejte na to, že aktivací parametru P4 se resetují všechny časové programy (Pro1, Pro2, Pro3) do stavu při dodání.

5.3.3 Parametry

Můžete vyvolat následující parametry:

Ukazatel	Popis Možnosti
P1 Ofset teploty místnosti ± 3 °C | ± 5 °F
P2 Časový formát		12 h | 24 h
P3	Jednotka ukazatele teploty	°C | °F
P4 Reset časových programů (provoz časovače).		on | off
P5	Reset relativní doby ohřevu	on | off

Chcete-li změnit hodnotu parametru, vyvolejte příslušný parametr tlačitky „+“ a „-“. Stiskněte tlačitko „OK“.

Jakmile se zobrazí symbol „Parametry lze editovat“, můžete hodnotu parametru změnit pomocí tlačítek „+“ a „-“. K uložení nastavené hodnoty stiskněte tlačítko „OK“.

P1: Ofset teploty místnosti

Nerovnoměrné rozložení teploty v místnosti může vést k rozdílu mezi zobrazenou skutečnou teplotou l1 a vámi naměřenou teplotou místnosti. Chcete-li rozdíl vyrovnat, můžete nastavit ofset teploty místnosti ± 3 °C pomocí parametru P1.

Příklad: Přístroj zobrazuje l1 = 21,0 °C. Vámi naměřená teplota místnosti je 20,0 °C. Rozdíl je 1,0 °C.

▶ Chcete-li rozdíl vyrovnat, nastavte ofset P1 = -1,0.

P2: Časový formát

Pomocí parametru P2 lze určit, zda se čas zobrazí ve 12hodinovém nebo 24hodinovém formátu.

P3: Jednotka ukazatele teploty

Pomocí parametru P3 lze určit, zda se teplota místnosti zobrazí ve stupních Celsia [°C] nebo stupních Fahrenheit [°F].

P4: Reset časových programů

Aktivací parametru P4 resetujete všechny časové programy na stav při dodání.

P5: Reset relativní doby ohřevu

“Aktivováním parametru P5 resetujete počítadlo relativní doby ohřevu (12).

6. Čištění, péče a údržba

Přístroj neobsahuje žádné součásti vyžadující údržbu uživatele.

Věcné škody

• Nestříkejte do větracích otvorů čisticí spreje.

• Pamatujte, že do přístroje nesmí vniknout žádná vlhkost.

• Pokud se na přístroji objeví mírně zahnědlé zbarvení, setřete je vlhkou utěrkou.

• Přístroj čistěte v ochlazeném stavu běžnými čisticími prostředky. Nepoužívejte čisticí písky a leptavé prostředky.

Upozornění

Při pravidelné údržbě doporučujeme nechat otestovat také kontrolní a regulační zařízení.

Bezpečnostní, kontrolní a regulační zařízení nechejte

otestovat autorizovaným servisem nejpozději 10 let po prvním uvedení do provozu.

7. Odstranění problémů

Problém Příčina Odstranění
Místnost není dosta-tečně teplá. Přístroj se nezahřívá.	Je nastavena příliš nízká teplota na přístroji.	Zkontrolujte nastavenou teplotu místnosti. Případně doladte.
	Chybí napájení.	Zkontrolujte polohu síťového spínače, proudového chrá-niče a pojistky v domovní instalaci.
Místnost není dosta-tečně teplá, přestože přístroj je horký.	Přehřátí. Bezpečnostní omezovač teploty omezu-je topný výkon.	Odstraňte příčinu (nečistoty nebo překážky na vstupu nebo výstupu vzduchu). Do-držte minimální vzdálenosti!
	Potřeba tepla v místnosti je vyšší než výkon při-stroje.	Omezte tepelné ztráty (za-vřete okna a dveře. Zabraňte trvalému větrání.)
Místnost je příliš teplá.	Je nastavena příliš vysoká teplota na přístroji.	Zkontrolujte nastavenou teplotu místnosti. Případně doladte.
	Zjištěná teplota místnosti se liší od skutečné teploty místnosti.	Vyhněte se překážkám pro výměnu vzduchu mezi přístrojem a vzduchem v místnosti.
Zjištění otevřeného okna nereaguje.	Přístroj nezjistí žádný významný pokles tep-loty v důsledku větrání. (Zjištění otevřeného okna vyžaduje dříve stabilní teplotu místnosti.)	Po nastavení na přístroji vy-čkejte, dokud se teplota míst-nosti zcela nestabilizuje.
		Vyhněte se překážkám pro výměnu vzduchu mezi přístrojem a vzduchem v místnosti.
		Přístroj přepněte na dobu větrání ručně do pohotovost-ního režimu.
Zjištění otevřeného okna není aktivováno.		V základní nabídce zapněte zjištění otevřeného okna.

Problém Příčina Odstranění
Funkce „Adaptivní start“ nefunguje podle potřeby.	Funkce má vlív pouze na provoz časovače.	Provoz časovače použijte pro optimální komfort topení.
	Teplota místnosti se silně mění nebo proces učení přístroje není dokončen.	Počkejte několik dní, než se chování stabilizuje.
Funkce „Adaptivní start“ není aktivována.		Zapněte v základní nabídce funkci „Adaptivní start“.
Přístroj je v progra-mu „FP“, ale nerea-guje na externí vstup.	Pokud přístroj neroz-pozná žádný signál na externím vstupu, topí v komfortním režimu.	Zkontrolujte externí řídící zařízení a jeho nastavení. Kabeláž musí být správně zapojena a polarizována.
Na displeji se zobrazí „Err“ nebo „E...“.	Byla zjištěna vnitřní chyba.	Informujte autorizovaný servis.

Pokud nedokážete přičinu odstranit, kontaktujte specializovaného odborníka. K získání lepší a rychlejší pomoci sdělte číslo z typového štítku (000000-0000-000000).

INSTALACE

8. Zabezpečení

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

8.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

POZOR, nebezpečí popálení

• Přístroj namontujte pouze na svislou stěnu, odolnou proti působení teploty minimálně 85 °C.
• Dodržujte minimální vzdálenosti od sousedních povrchů.

Věcné škody

• Neinstalujte přístroj přímo pod zásuvku.
• Pamatujte, že se přívodní kabel nesmí dotýkat žádných částí přístroje.

8.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

9. Popis prístroje

9.1 Rozsah dodávky

Spolu s přístrojem je dodáváno:

- Nástěnný držák (zavěšen na přístroji)

10. Montáž

10.1 Místo montáže

Instalace v koupelnách

VÝSTRAHA elektrický proud

Při instalaci přístroje v místnostech s koupelnovou vanou a/nebo sprchou se přístroj smí připojit pouze k zásuvce s ochranným kontaktem mimo ochranné zóny 0, 1 a 2. Vzdálenost zásuvky od koupacích van a sprch musí být minimálně 600 mm. V případě pochybností se obratte na odborníka.

3 600 2 1 0 2250 600 D0000097137

Elektrické ochranné zóny v koupelně

10.2 Minimální vzdálenosti

≥150≥100 ≥100 ≥100 ≥500 ≥20 D0000068096

10.3 Montáž nástěnného držáku

Přístroj je určen k montáži na stěnu pomocí dodávaného nástěnného držáku. Přístroj se smí montovat pouze vodorovně.

Upozornění

• Nástěnný držák můžete použít jako šablonu k upevnění ke stěně. Tím je zajištěna nezbytná vzdálenost od podlahy.
• Pokud je podlaha nerovná nebo nakloněná, použijte vodováhu.

1 2 3 4 D0000072159

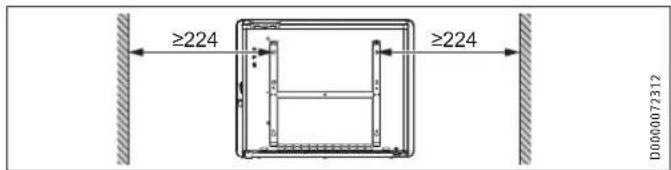

≥224 ≥224 D0000072312

▶ Z přístroje vyvěste nástěnný držák.
- Položte nástěnný držák na zem tak, abyste dosáhli vodorovné polohy. Označte otvory 1 a 2.
Zvedněte nástěnný držák do výšky tak, aby se spodní otvory v držáku překrývaly s právě provedenými značkami na montážní stěně.
▶ Označte otvory 3 a 4 na montážní stěně.
▶ Vyvrtejte otvory ve 4 značkách.
▶ Upevněte nástěnný držák vhodným upevnovacím materiálem (šrouby, hmoždinky). Polohu můžete v případě nepřesně vyvrtaných otvorů podle potřeby upravit svislými podélnými otvory.

10.4 Montáž přístroje

1 D000072157

1 Nástěnný držák

▶ Přístroj zavěste pomocí nosných drážek na zadní straně přístroje na spodní lamely v nástěnném držáku.
▶ Přesuňte přístroj do vzpřímené polohy.
▶ Aby došlo k aretaci přístroje ve směru upevňovací stěny, zatlačte na něj až do slyšitelného zacvaknutí v obou horních pružinách nástěnného držáku.

1 2 D000072158

1 Přístroj
2 Pojistný šroub

▶ Přístroj zajistěte dodaným pojistným šroubem na levé straně nástěnného držáku proti náhodnému sundání.

10.5 Demontáž přístroje

▶ Povolte a vyjměte pojistný šroub z nástěnného držáku.
▶ Přístroj uvolněte stlačením pružin umístěných nahoře na nástěnném držáku dolů.
- Nakloňte přístroj dopředu a zvedněte ho ze spodních lamel nástěnného držáku.

10.6 Připojení elektrického napětí

VÝSTRAHA elektrický proud

Veškeré elektroinstalační práce a připojování elektrických připojek provádějte výhradně v souladu s národními a místními předpisy.

VÝSTRAHA elektrický proud

• Přístroj musí být v připadě pevného připojení možné odpojit od elektrické sítě na všech pôlech na vzdálenost nejméně 3 mm.
• Instalace s pevným přívodním vedením není přípustná.

Upozornění

• Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.
• V místě montáže dbejte na dostatečný průměr přívodního kabelu.

Upozornění

Mimo domácnost a při zvlášte vysokém namáhání přístroje, např. nepřetržitý provoz, se doporučuje instalovat přístroj jako pevné připojení s přípojnou krabicí přístroje.

Pevné připojení k přípojné krabici přístroje smí provádět pouze oprávněný elektrikář.

VÝSTRAHA elektrický proud

• Při připojení k připojné krabici přístroje dbejte na přiměřené odlehčení od tahu.
• Dávejte pozor na to, že přístroj musí být připojen k ochrannému vodiči.
• Zkrácené konce kabelů opět řádně utěsněte koncovými objímkami.

10.6.1 Typová řada CWM P

Přístroj je při dodání připraven k zapojení. Jsou přípustné následující možnosti elektrického připojení:

	CWM 500-3000 P
Připojení k volně přístupné zásuvce s ochranným kontaktem s odpovídající zástrčkou	X
Převné připojení k přípojné krabici přístroje s ochranným vodičem	X

• Při připojování do zásuvky dbejte na to, aby zásuvka byla po instalaci přístroje volně přístupná.
• Pokud přístroj pevně připojíte, zkratte přívodní kabel tak, aby vedl přímo k přípojné krabici přístroje. Při zkracování přívodního kabelu dbejte na to, aby bylo možné přístroj ještě bez problémů sundat z montážní stěny.

10.6.2 Typová řada CWM U

Přístroj je dodán s přívodním kabelem bez zástrčky.

▶ Při pevném připojení připojte 4žilový přívodní kabel k připojálním náhradním dílem pouze autorizovaný servis s oprávněním né krabici přístroje, jak je znázorněno na obrázku: výrobce.

D0000068123

1 Nulový vodič = modrý kabel
2 Fáze = hnědý kabel
3 Ochranný vodič = zeleno-žlutý
4 Řídicí vodič = černý kabel

K připojení přístroje jsou k dispozici následující 3 možnosti:

- Připojení přístroje bez řídicího vodiče

Přístroj bez ovládání. Řídicí vodič není připojen. V tomto případě řídicí vodič odizolujte.

- Pokles teploty přes řídicí vodič

K poklesu na nastavenou útlumovou teplotu je černý řídicí vodič aktivován pomocí externího elektronického kontaktu (např. přes spínací hodiny).

- Připojení řídicího vodiče k externímu řídicímu zařízení

Přístroj lze připojit k libovolnému řídicímu zařízení, které jako řídicí signál vysílá formy signálu uvedené v následující tabulce.

Příkaz	Osciloskop	Režim	Teplota topení
Bez proudu Komfortní		režim	V závislosti na nastavené komfortní teplotě
Úplná vlna 230 V		Útlumový režim	V závislosti na nastavené útlumové teplotě
Půlvlna negativní -115 V		Protizámrazová ochrana	Protizámrazová teplota
Půlvlna pozitivní +115 V		Stop	Zadne
Úplná vlna 230 V na 3 sekund		Komfortní režim -1 °C	0 1 °C nižší než nastavená komfortní teplota
Úplná vlna 230 V na 7 sekund		Komfortní režim -2 °C	0 2 °C nižší než nastavená komfortní teplota

11. Uvedení do provozu

Přístroj je připraven k provozu, jakmile jej upevníte na montážní stěnu a připojíte do elektrické zásuvky.

▶ Sundejte ochrannou fólii z ovládací jednotky.

12. Odstraňování poruch

Přívodní kabel smí při poškození nebo při výměně nahradit origi- přálním náhradním dílem pouze autorizovaný servis s oprávněním výrobce.

13. Předání přístroje

Vysvětlete uživateli funkce přístroje. Upozorněte jej především na bezpečnostní pokyny. Předejte uživateli návod k obsluze a instalaci.

14. Technické údaje

14.1 Rozměry a přípojky

a20 100 450 b01 256 i13 D0000068095

CWM 500				P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
a20	Přístroj	Šířka	mm	348	426	426	582	738	894	1050
b01	Průchodka el. rozvodů
i13	Zavěšení na zed' Vodorovný rozestup mezi otvory		mm	101	179	179	335	491	647	803

14.2 Údaje ke spotřebě energie

Údaje o výrobku odpovídají nařízením EU ke směrnici o ekodesignu výrobků v souvislosti se spotřebou energie (ErP).

Informace o výrobku týkající se elektrických topidel do jednotlivých místností podle nařízení (EU) 2015/1188

		CWM 500 P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
CWM P		200254	200255	200256	200257	200258	200259	200260
CWM U		200261	200262	200263	200264	200265	200266	200267
Výrobce		STIEBELELTRON	STIEBELELTRON	STIEBELELTRON	STIEBELELTRON	STIEBELELTRON	STIEBELELTRON	STIEBELELTRON
Tepelný výkon
Jmenovitý tepelný výkon P_nom	kW	0,5	0,8	1,0	1,5	2,0	2,5	3,0
Minimální tepelný výkon (směrná hodnota) P_min	kW	0,0	0,0	0,0	0,0	0,0	0,0	0,0
Maximální trvalý tepelný výkon P_max,c	kW	0,5	0,8	1,0	1,5	2,0	2,5	3,0
Spotřeba pomocného proudu
Při jmenovitém tepelném výkonu el_max	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Při minimálním tepelném výkonu el_min	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
V pohotovostním stavu el _SB	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Druh tepelného výkonu/kontroly teploty místnosti
Jednostupňový tepelný výkon, žádná kontrola teploty místnosti		-	-	-	-	-	-	-
Dva nebo více ručně nastavitelných stupňů, bez kontroly teploty místnosti		-	-	-	-	-	-	-
Kontrola teploty místnosti s mechanickým termostatem		-	-	-	-	-	-	-
S elektronickou kontrolou teploty místnosti		-	-	-	-	-	-	-
Elektronická kontrola teploty místnosti a regulace denní doby		-	-	-	-	-	-	-
Elektronická kontrola teploty místnosti a regulace podle dnů v týdnu		x	x	x	x	x	x	x
Jiné možnosti regulace
Kontrola teploty místnosti se zjištěním přítomnosti		-	-	-	-	-	-	-
Kontrola teploty místnosti se zjištěním otevřeného okna		x	x	x	x	x	x	x
S možností dálkového ovládání		-	-	-	-	-	-	-
S adaptivní regulací zahájení topení		x	x	x	x	x	x	x
S omezením doby provozu		-	-	-	-	-	-	-
Se snímačem s černou kuličkou		-	-	-	-	-	-	-

14.3 Tabulka údajů

		CWM 500 P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
CWM P		200254	200255	200256	200257	200258	200259	200260
CWM U		200261	200262	200263	200264	200265	200266	200267
Elektrotechnické údaje
Připojovací výkon	W	500	750	1000	1500	2000	2500	3000
Sítová přípojka		1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V
Jmenovitý proud	A	2,2	3,3	4,3	6,5	8,7	10,9	13,0
Frekvence	Hz	50/-	50/-	50/-	50/-	50/-	50/-	50/-
Energetické údaje
Koeficient ročního využití elektrického vytápění ηs	%	39	39	39	39	39	39	39
Rozměry
Výška	mm	450	450	450	450	450	450	450
Šířka	mm	348	426	426	582	738	894	1050
Hloubka	mm	100	100	100	100	100	100	100
Hmotnosti
Hmotnost	kg	4,0	4,6	4,6	6,0	7,7	9,2	10,9
Provedení
Nastavení ochrany proti zamrznutí	°C	7	7	7	7	7	7	7
Provedení		Nástěnný přístroj	Nástěnný přístroj	Nástěnný přístroj	Nástěnný přístroj	Nástěnný přístroj	Nástěnný přístroj	Nástěnný přístroj
Krytí (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24
Třída krytí		I	I	I	I	I	I	I
Barva		Alpská bílá	Alpská bílá	Alpská bílá	Alpská bílá	Alpská bílá	Alpská bílá	Alpská bílá
Hodnoty
Rozsah nastavení	°C	5-30	5-30	5-30	5-30	5-30	5-30	5-30

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.

ŠPECIÁLNE POKYNY

OBSLUHA

Pred použitím si dôkladne prečítajte tento návod a uschovajte ho.

1.1 Bezpečnostné pokyny

1.1.1 Štruktúra bezpečnostných pokynov

SIGNÁLNE SLOVO Druh nebezpečenstva

▶ Pozorne si prečítajte texty upozornení.

Symbol Význam

Materiálne škody

(škody na zariadení, následné škody, škody na životnom prostredí)

Likvidácia zariadenia

2.2 Všeobecné bezpečnostné pokyny

VÝSTRAHA Poranenie

1 Ovládacia jednotka
2 Sietový vypínač

4.1 Ovládacia jednotka

4.1.1 Ovládací panel

4.3 Pohotovostný režim

Materiálne škody

Pro1-Pro3 Časové programy

P1-P5 Parameter

5.3.2 Časové programy

- 8:00 - 22:00: Komfortný režim

- 22:00 - 8:00: útlmový režim

Upozornenie

▶ V menu Konfigurácia vyvolajte tlačidlami „+“ a „-“ požadový ný časový program.
▶ Stlačte tlačidlo „OK“.

Nastavte požadovaný čas začatia tlačidlami „+“ a „-“.
▶ Stlačte tlačidlo „OK“.

Nastavte požadovaný čas ukončenia tlačidlami „+“ a „-“.
▶ Pre uloženie stlačte tlačidlo „OK“.

Časový program Pro3

▶ V menu Konfigurácia vyvolajte tlačidlami „+“ a „-“ časový program Pro3.
▶ Stlačte tlačidlo „OK“.

Indikácia ukazuje „3---“.

▶ Stlačte tlačidlo „OK“.

Zobrazí sa deň v týždni, resp. skupina dní v týždni.

▶ Tlačidlami „+“ a „-“ nastavte požadovaný deň v týždni, resp požadovanú skupinu dní v týždni.
▶ Stlačte tlačidlo „OK“.

Nastavte požadovaný čas začatia tlačidlami „+“ a „-“.
▶ Stlačte tlačidlo „OK“.

Nastavte požadovaný čas ukončenia tlačidlami „+“ a „-“.

▶ Stlačte tlačidlo „OK“.
Komfortná fáza „3-01“ je nakonfigurovaná.
- Ak chcete nakonfigurovat'dalšiu komfortnú fázu, v časovom programe Pro3 vyberte tlačidlami „+“ a „-“ indikáciu „3---“. Postupujte podľa popisu.

Upozornenie

Ak chcete resetovat' nastavené komfortné fázy, aktivujte parameter P4.

P1: Odchýlka teploty v miestnosti

pAktiváciou parametra P4 nastavíte časové programy spät'na stav pri vyskladnení.

P5: Vynulovat' relativnu dobu ohrevu

6. Čistenie, ošetrovanie a údržba

8.1 Všeobecné bezpečnostné pokyny

So zariadením sa dodáva:

Elektrické ochranné oblasti v kúpelní

10.6 Elektrické pripojenie

10.6.1 Typový rad CWM P

10.6.2 Typový rad CWM U

Prístroj sa dodáva so sietovým pripojovacím káblom bez zástrčky.

14.3 Tabulka s údajmi

		CWM 500 P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
CWM P		200254	200255	200256	200257	200258	200259	200260
CWM U		200261	200262	200263	200264	200265	200266	200267
Elektrické údaje
Príkon	W	500	750	1000	1500	2000	2500	3000
Sietové pripojenie		1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V
Menovitý prúd	A	2,2	3,3	4,3	6,5	8,7	10,9	13,0
Frekvencia	Hz	50/-	50/-	50/-	50/-	50/-	50/-	50/-
Energetické údaje
Ročný koeficient využitia vykurovania miestnosti _s	%	39	39	39	39	39	39	39
Rozmery
Výška	mm	450	450	450	450	450	450	450
Šírka	mm	348	426	426	582	738	894	1050
Híbka	mm	100	100	100	100	100	100	100
Hmotnosti
Hmotnost'	kg	4,0	4,6	4,6	6,0	7,7	9,2	10,9
Vyhotovenia
Ochrana proti zamrznutiu	°C	7	7	7	7	7	7	7
Vyhotovenie		Nástenný prístroj	Nástenný prístroj	Nástenný prístroj	Nástenný prístroj	Nástenný prístroj	Nástenný prístroj	Nástenný prístroj
Druh krytia (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24
Trieda ochrany		I	I	I	I	I	I	I
Farba		Alpská biela	Alpská biela	Alpská biela	Alpská biela	Alpská biela	Alpská biela	Alpská biela
Hodnoty
Nastavitelný rozsah	°C	5-30	5-30	5-30	5-30	5-30	5-30	5-30

Záruka

Dopraváků 749/3 | 184 00 Praha 8

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.cz

Finland

STIEBEL ELTRON OY

Kapinakuja 1 | 04600 Mäntsälä

Tel. [phone]

[e-mail]

www.stiebel-eltron.fi

France

STIEBEL ELTRON SAS
