CNS 200 F - Elektrický konvektor STIEBEL ELTRON - Bezplatný návod k obsluze

Typ produktu	Elektrický konvektor
Značka	Stiebel Eltron
Model	CNS 200 F
Výkon	2,0 kW
Elektrické napájení	1/N ~ 230 V
Rozsah nastavení teploty	6 °C až 30 °C
Ochrana proti mrazu	Ano, nastavení na 6 °C
Rozměry (závěsné na stěnu)	V 450 mm x Š 740 mm x H 100 mm
Rozměry (mobilní na nohách)	V 450 mm x Š 740 mm x H 305 mm
Hmotnost	7,2 kg
Třída ochrany	II
Stupeň krytí	IP 24 (chráněno proti stříkající vodě)
Minimální odstupy (závěsné)	Nahoře 250 mm, Dole 100 mm, Strany 100 mm, Vpředu 500 mm, Vzadu 22 mm
Minimální odstupy (mobilní)	Nahoře 250 mm, Strany 100 mm, Vpředu 500 mm, Vzadu 22 mm
Materiál	Kov s tepelně odolným povlakem
Typy montáže	Nástěnný nebo mobilní na nohách (nohy součástí dodávky)
Hlavní funkce	Konvekční vytápění, regulátor teploty, ochrana proti mrazu, omezení regulátoru
Čištění a údržba	Čistit za studena vlhkým hadříkem a neabrazivními prostředky; nestříkat sprej do otvorů
Bezpečnostní zařízení	Bezpečnostní regulátor teploty (vypnutí při přehřátí)
Záruka	Záruka výrobce dle platných podmínek (viz návod)
Opravitelnost	Originální náhradní díly k dispozici; zásah kvalifikovaným odborníkem
Dodávané příslušenství	Nástěnný držák, nohy, neztratitelné šrouby

Často kladené otázky - CNS 200 F STIEBEL ELTRON

Jaký je výkon Stiebel Eltron CNS 200 F?

Elektrický konvektor CNS 200 F má výkon 2,0 kW (2000 W) při napětí 230 V.

Mohu tento spotřebič používat v koupelně?

Ano, spotřebič má stupeň krytí IP 24, který jej chrání proti stříkající vodě. Při nástěnném montáži jej umístěte mimo dosah osob ve vaně nebo sprše. V mobilní verzi jej nepoužívejte ve vlhké místnosti.

Jak nastavit požadovanou teplotu?

Použijte volič teploty umístěný na spotřebiči. Otáčejte jím postupně pro nastavení pokojové teploty mezi 6 °C (ochrana proti mrazu) a 30 °C. Vpravo je vypínač pro zapnutí nebo vypnutí spotřebiče.

Co dělat, když spotřebič nehřeje?

Nejprve zkontrolujte nastavenou teplotu a pojistku v rozvaděči. Spotřebič je vybaven bezpečnostním regulátorem teploty, který jej vypne při přehřátí. Po odstranění příčiny (např. ucpaný vstup vzduchu) počkejte několik minut. Pokud problém přetrvává, kontaktujte odborníka.

Jak nainstalovat spotřebič na stěnu?

Použijte dodaný nástěnný držák jako šablonu. Vyvrtejte 4 otvory na vyznačených místech, upevněte držák pomocí hmoždinek vhodných pro stěnu, poté zavěste spotřebič do výstupků a zajistěte kolíky. Dodržujte minimální vzdálenosti (≥250 mm nahoře, ≥100 mm dole a po stranách, ≥500 mm vpředu, ≥22 mm vzadu).

Mohu použít prodlužovací kabel?

Použití prodlužovacího kabelu se nedoporučuje. Je-li to nezbytné, použijte prodlužovací kabel v bezvadném stavu, s dostatečným průřezem pro výkon spotřebiče (2,0 kW) a vhodnými konektory. Kabel neveďte pod kobercem.

Jak čistit konvektor?

Čistěte spotřebič za studena vlhkým hadříkem a jemným čisticím prostředkem. Nepoužívejte abrazivní prostředky nebo rozpouštědla. Nikdy nestříkejte sprej do větracích otvorů, aby nedošlo k nebezpečí požáru.

Jaké minimální odstupy je třeba dodržet?

Pro nástěnnou instalaci: ≥250 mm nahoře, ≥100 mm dole, ≥100 mm po stranách, ≥500 mm vpředu a ≥22 mm vzadu. Pro instalaci na nohách: stejné, kromě spodní části (není stanoven odstup) a hloubka zahrnuje nohy (305 mm).

Je spotřebič chráněn proti přehřátí?

Ano, CNS 200 F je vybaven bezpečnostním regulátorem teploty, který automaticky vypne topení při přehřátí. Po ochlazení se znovu zapne. Nikdy spotřebič nezakrývejte.

Kde je umístěn výrobní štítek?

Výrobní štítek je umístěn na vnější straně spotřebiče, na pravé straně. Udává výkon, napětí, výrobní číslo a další důležité technické informace.

NÁVOD K OBSLUZE CNS 200 F STIEBEL ELTRON

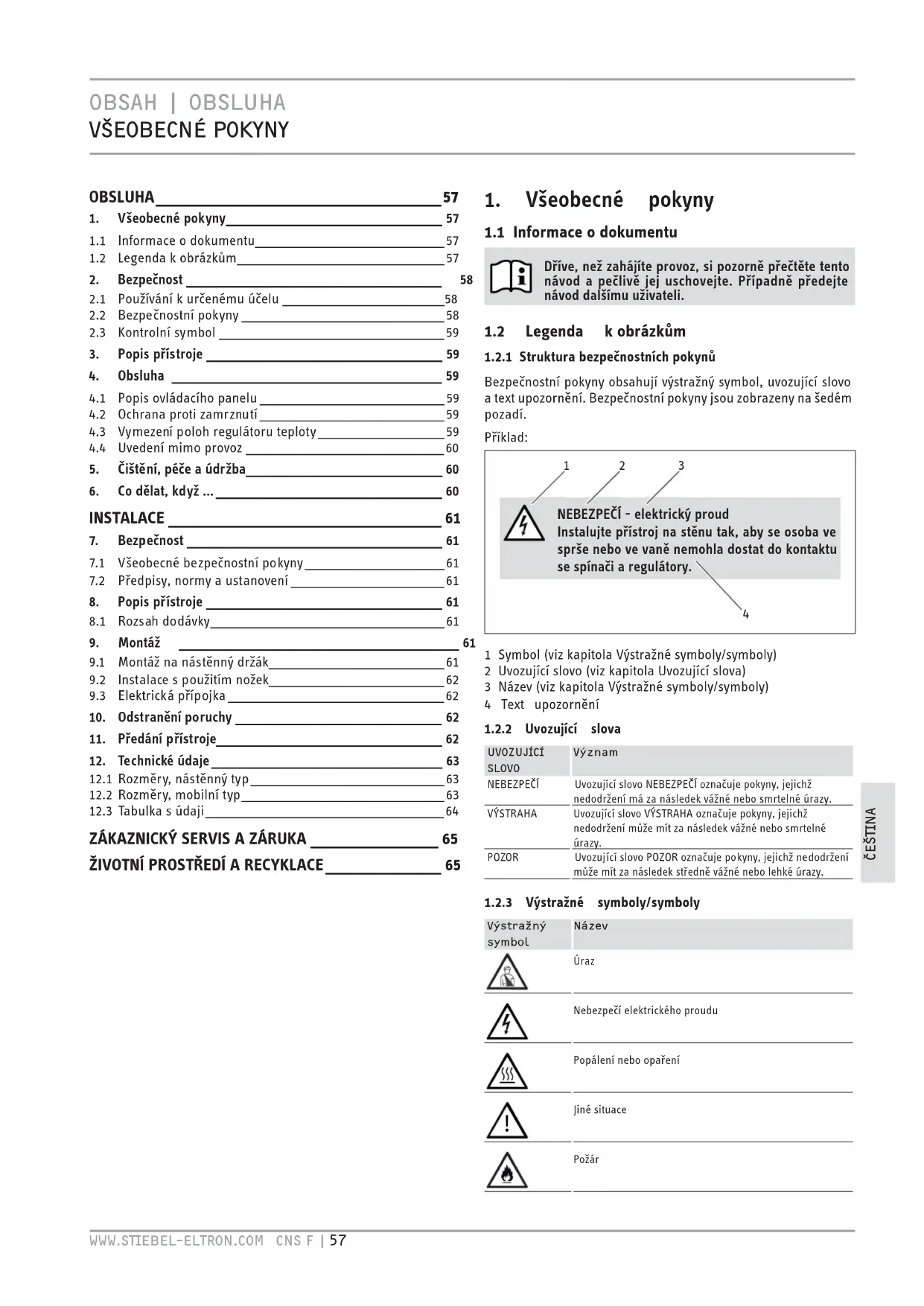

1.2 Legenda k obrázkům 57

1. Bezpečnost 58

2.1 Používání k určenému účelu 58

2.2 Bezpečnostní pokyny 58

2.3 Kontrolní symbol 59

1. Popis přístroje 59

2. Obsluha 59

4.1 Popis ovládacího panelu 59

4.2 Ochrana proti zamrznutí 59

4.3 Vymezení poloh regulátoru teploty 59

4.4 Uvedení mimo provoz 60

1. Čištění, péče a údržba 60

2. Co dělat, když ... 60

INSTALACE 61

1. Bezpečnost 61

7.1 Všeobecné bezpečnostní pokyny 61

7.2 Předpisy, normy a ustanovení 61

1. Popis přístroje 61

8.1 Rozsah dodávky 61

1. Montáž 61

9.1 Montáž na nástěnný držák 61

9.2 Instalace s použitím nožek 62

9.3 Elektrická přípojka 62

1. Odstranění poruchy 62

2. Předání přístroje 62

3. Technické údaje 63

12.1 Rozměry, nástěnný typ ____ 63

12.2 Rozměry, mobilní typ 63

12.3 Tabulka s údaji 64

ZÁKAZNICKÝ SERVIS A ZÁRUKA 65

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE 65

1. Všeobecné pokyny

1.1 Informace o dokumentu

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte. Případně předejte návod dalšímu uživateli.

1.2 Legenda k obrázkům

1.2.1 Struktura bezpečnostních pokynů

Bezpečnostní pokyny obsahují výstražný symbol, uvozující slovo a text upozornění. Bezpečnostní pokyny jsou zobrazeny na šedém pozadí.

Příklad:

NEBEZPEČÍ - elektrický proud Instalujte přístroj na stěnu tak, aby se osoba ve sprše nebo ve vaně nemohla dostat do kontaktu se spínači a regulátory.

1 Symbol (viz kapitola Výstražné symboly/symboly)

2 Uvozující slovo (viz kapitola Uvozující slova)

3 Název (viz kapitola Výstražné symboly/symboly)

4 Text upozornění

1.2.2 Uvozující slova

UVOZUJÍCÍ SLOVO	Význam
NEBEZPEČÍ	Uvozující slovo NEBEZPEČÍ označuje pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.
VÝSTRAHA	Uvozující slovo VÝSTRAHA označuje pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.
POZOR	Uvozující slovo POZOR označuje pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.

1.2.3 Výstražné symboly/symboly

Výstražný symbol

Název

Nezakrývejte přístroj

Likvidace prístroje

1.2.4 Symboly v textu a formátování, použité v této dokumentaci

Texty vedle tohoto symbolu si přečtěte velmi pozorně.

» Tato sdělení a symbol „»“ upozorňují na nutnost provedení určitých kroků. Potřebné úkony jsou popsány krok za krokem.

-Pasáže uvozené symbolem—“ označují výčet.

1.2.5 Informace na přístroji

Přístroj nezakrývejte!

1.2.6 Rozměrové jednotky

Rozměry v tomto dokumentu jsou uvedeny v mm. Odlišné rozměrové jednotky jsou uvedeny zvlášt.

2. Bezpečnost

2.1 Používání k určenému účelu

Přístroj je určen k vytápění obytných místností.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití neodpovídající určenému účelu. K použití v souladu s účelem patří také dodržování tohoto návodu. V případě provedení změn nebo přestaveb tohoto přístroje zaniká jakákoliv záruka!

2.2 Bezpečnostní pokyny

Používejte přístroj pouze v plně instalovaném stavu a se všemi bezpečnostními zařízeními.

VÝSTRAHA - požár

Nepoužívejte přístroj ...

– v místnostech s chemikáliemi, prachem, plyny nebo výpary s hrozícím nebezpečím požáru nebo exploze.
– v bezprostřední blízkosti rozvodů nebo nádob, které obsahují nebo rozvádějí hořlavé nebo výbušné látky.
– pokud se v místě instalace provádějí práce jako pokládka, broušení, nátěry.
– pokud se zde používá benzín, spreje, vosk na parkety a podobně. Před zahájením topení místnost dostatečně vyvětrejte.
– pokud jsou skutečné vzdálenosti od ostatních předmětů, jako je například nábytek, záclony, závěsy a textilie nebo jiné hořlavé materiály, kratší než stanovené minimální vzdálenosti (minimální vzdálenosti viz kapitola Technické údaje).
– pokud je některá část přístroje poškozena, přístroj upadl nebo pokud je přístroj vadný.

VÝSTRAHA - úraz

Pokud budou přístroj obsluhovat děti nebo osoby s omezenými tělesnými, motorickými nebo duševními schopnostmi, musíte zajistit, aby byla obsluha vždy provedena výhradně pod dohledem nebo po příslušném zaškolení osobou, která je odpovědná za bezpečnost těchto osob.

Děti musí být pod dohledem tak, aby si s přístrojem nehrály!

VÝSTRAHA - požár

Na přístroj a do bezprostřední blízkosti přístroje nesmíte ukládat žádné hořlavé, zápalné nebo tepelně izolační materiály, jako jsou prádlo, oděvy, deky, časopisy, nádoby s lešticím voskem nebo benzínem, spreje apod.

VÝSTRAHA - popálení

Povrch tělesa přístroje a výstupní vzduch jsou za provozu horké (více než 80 °C).

OPATRNĚ - přehřivání

Nezakrývejte přístroj.

Při použití mobilního stojanu pamatujte:

- Nezakrývejte přívodní rozvody koberci nebo běhouny. Pokládejte přívodní rozvody mimo používané trasy. Zabráníte tak zakopnutí o rozvody a pádu osob nebo převržení přístroje.

– Pokud možno nepoužívejte prodlužovací kabely. Pokud je to nutné, použijte pouze nepoškozený prodlužovací kabel o dostatečném průřezu vzhledem k plnému výkonu přístroje, nepoškozené zástrčky nebo spojky a provedte dostatečná bezpečnostní opatření.

- Umístěte přístroj na pevnou podložku. Použití měkkých podložek může vést k převržení přístroje nebo k zakrytí vzduchových otvorů.

– Nikdy nepřemistujte ani nepřenášejte přístroj tahem za přívodní kabel.

Označení CE

Označení CE dokládá, že přístroj splňuje všechny základní předpoklady:

-Směrnice o elektromagnetické kompatibilitě

-Směrnice o elektrických zařízeních nízkého napětí

2.3 Kontrolní symbol

Viz typový štítek.

Výkonový štítek je umístěn vpravo zvenčí na přístroji.

3. Popis prístroje

Přístroj je elektrické přímotopné těleso, které můžete použít jako nástěnný přístroj nebo alternativně s namontovanými nožkami jako mobilní stacionární zařízení.

Přístroj je vhodný například k vytápění koupelen nebo k přechodnému a doplňkovému vytápění menších místností, například menších dílen a pokojů pro hosty.

Vzduch je v přístroji zahríván topným tělesem a vystupuje ven nahoře vzduchovou mřížkou na principu přirozené konvekce. Studený vzduch proudí do přístroje otvory na jeho spodní straně.

Po instalaci na stěnu nebo po namontování nožek a po připojení elektrického proudu ze zásuvky je přístroj připraven k použití.

4. Obsluha

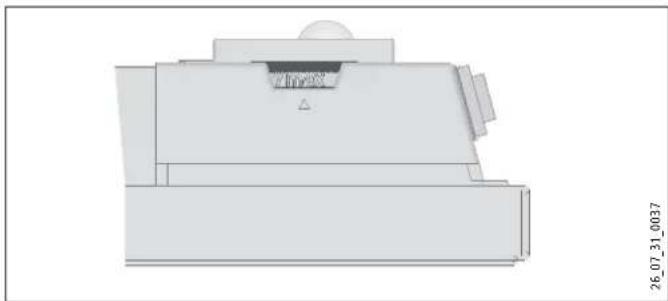

4.1 Popis ovládacího panelu

» Zapněte přístroj spínačem na pravé straně přístroje.
» Plynule nastavte pomocí tlačítka k přepínání teploty požadovanou teplotu v místnosti (teplota viz kapitola Technické údaje).

Jakmile je dosaženo nastavené teploty v místnosti, je tato teplota trvale udržována na nastavené úrovni občasným spínáním (topný výkon přístroje přitom musí odpovídat potřebné spotřebě tepla v místnosti).

Pokud je v jediné místnosti několik přístrojů, může být teplota nastavená pomocí otočného regulátoru teploty na každém přístroji jiná.

Z důvodu zabránění přílišné spotřeby proudu při otevřených oknech musíte přístroj během větrání vypnout.

4.2 Ochrana proti zamrznutí

» Přepněte otočný regulátor teploty doprava až na doraz. V této poloze regulátor teploty automaticky zapne vytápění, pokud teplota v místnosti klesne pod teplotu protizámrazové ochrany.

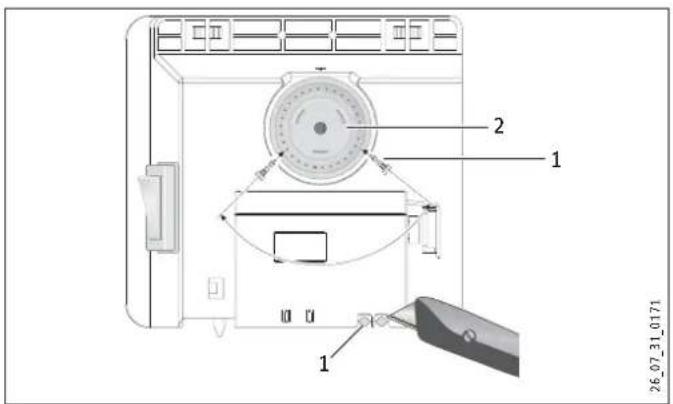

4.3 Vymezení poloh regulátoru teploty

Pomocí dvou kolíků, umístěných na zadní straně tělesa spínače můžete fixovat regulátor teploty v určitém nastavení nebo můžete vymezit rozsah nastavovaných teplot.

» Vylomte kolíky.

» K zafixování nastavené teploty nasadte kolík do protilehlého otvoru (viz obrázek).

» K vymezení rozsahu nastavovaných teplot nastavte na otočném regulátoru teploty minimální a maximální hodnotu a nasadte vždy jeden kolík do protilehlého, mírně přesazeného otvoru (viz obrázek).

4.4 Uvedení mimo provoz

» Přepněte přepínač vpravo na přístroji do polohy VYP.

5. Čištění, péče a údržba

Pokud se na tělese přístroje objeví mírně zahnědlé zbarvení, musíte je pokud možno okamžitě setřit vlhkou utěrkou. Čistěte přístroj až po vychladnutí běžnými čisticími prostředky. Nepoužívejte čisticí písky a leptavé prostředky.

POZOR - požár

Nestříkejte do větracích otvorů čisticí spreje.

Pamatujte, že do přístroje nesmí vniknout žádná vlhkost.

Při pravidelné údržbě doporučujeme provést také kontrolu regulačních a kontrolních prvků. Nejpozději za 10 let po prvotním uvedení do provozu musí specializovaný instalatér provést kontrolu bezpečnostních, kontrolních a regulačních prvků.

6. Co dělat, když ...

... přístroj netopí:

Zkontrolujte nastavení teploty na přístroji a pojistky v domovní instalaci.

Přístroj je vybaven bezpečnostním regulátorem teploty, který v případě přehřátí vypne přístroj. Po odstranění přičin (například zakryté vzduchové vstupní a výstupní otvory) se přístroj po několikaminutovém krátkém vychladnutí opět zapne.

Pokud nelze závadu odstranit, kontaktujte instalatéra. Z důvodu získání lepší a rychlejší pomoci si připravte číslo (č. XXXXXX - XXXX - XXXXXX), které je uvedeno na typovém štítku:

7. Bezpečnost

Údržbu a opravu přístroje smí provádět pouze specializovaný odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz můžeme zaručit pouze v případě použití originálního příslušenství a originálních náhradních dílů, stanovených pro tento přístroj.

NEBEZPEČÍ - elektrický proud

Instalujte prístroj na stěnu tak, aby se osoba ve sprše nebo ve vaně nemohla dostat do kontaktu se spínači a regulátory.

Pokud přístroj používáte jako samostatně stojící, nepoužívejte jej v koupelně nebo v jiných vlhkých místnostech, ani venku.

POZOR

– Nástěnný přístroj smíte instalovat pouze na kolmou stěnu, odolnou proti působení teploty minimálně 85 °C.
- Dodržujte minimální vzdálenosti od okolních předmětů (minimální vzdálenosti viz kapitola Technické údaje).
- Neinstalujte přístroj přímo pod zásuvku.
– Pamatujte, že se přívodní kabel nesmí dotýkat žádných částí přístroje.

7.2 Předpisy, normy a ustanovení

Dbejte všech národních a místních předpisů a ustanovení.

Dodržujte legislativu týkající se výstavby obytných domů a garáží, platnou ve vaší zemi.

8. Popis přístroje

8.1 Rozsah dodávky

-Nástěnný držák (zavěšen na přístroji)
- Nožky
-Pojistné šrouby

9. Montáž

9.1 Montáž na nástěnný držák

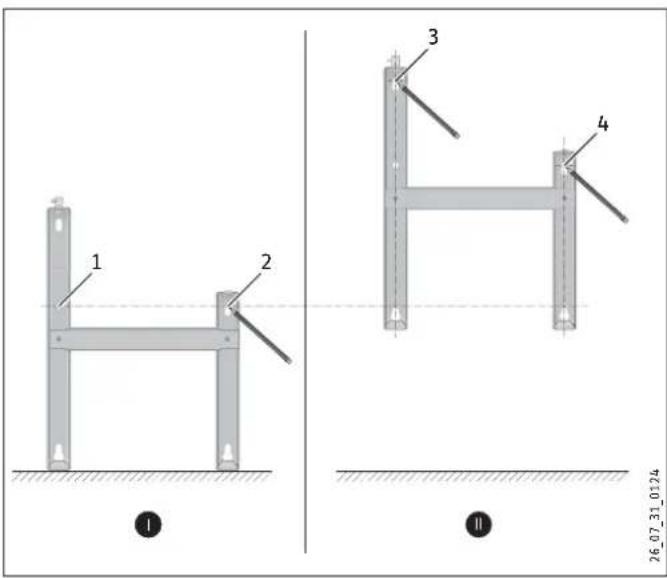

9.1.1 Montáž nástěnného držáku

Nástěnný držák můžete použít i jako šablonu k upevnění ke stěně, tím je zaručena potřebná vzdálenost od podlahy.

» Sundejte nástěnný držák.
» Položte nástěnný držák na zem tak, abyste dosáhli vodorovné polohy a označte otvory k vyvrtání v bodech 1 a 2.
» Zvedněte nástěnný držák do výšky tak, aby se spodní otvory v držáku překrývaly s právě provedenými značkami na stěně.
» Označte na stěnu otvory 3 a 4.

» Vyvrtejte ve všech 4 značkách otvory. Použijte k upevnění nástěnného držáku vhodný materiál (šrouby, hmoždinky) podle druhu zdi. Polohu můžete v případě nepřesně vyvrtaných otvorů podle potřeby upravit podélnými otvory.

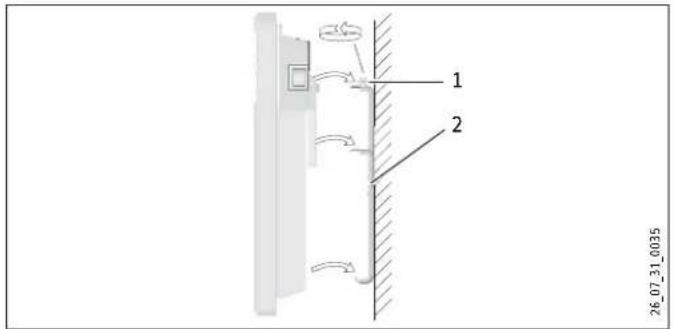

9.1.2 Montáž přístroje

» Zavěste přístroj pomocí nosných drážek na zadní straně současně do všech čtyřech spon v nástěnném držáku.
» Zatlačte na přístroj tak, aby došlo k aretaci.

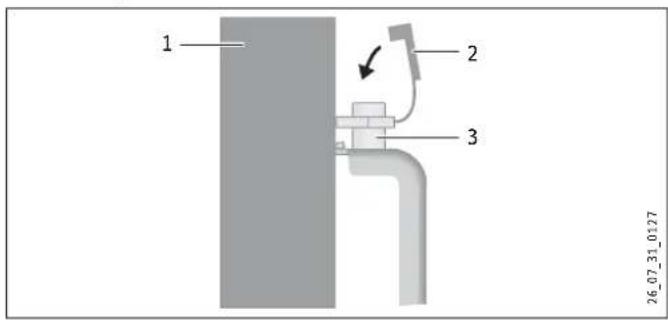

» Otočte uzávěr nástěnného držáku ve směru hodinových ručiček až na doraz tak, aby došlo k zajištění spoje.
» Zatlačte pojistné víčko na uzavírací šroub tak, aby se nemohl povolit.

1 Uzávěr 2 Nástěnný držák

1 Přístroj
2 Pojistné víčko
3 Uzavírací šroub

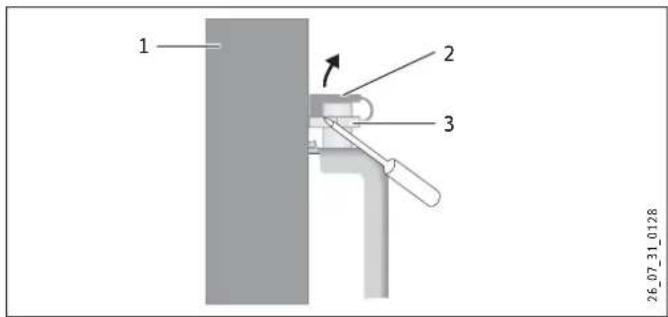

9.1.3 Demontáž přístroje

» Uvolněte pojistné víčko od uzavíracího šroubu.

1 Přístroj
2 Pojistné víčko
3 Uzavírací šroub

» Uvolněte uzávěr na nástěnném držáku.
» Mírně pozvedněte přístroj a sundejte jej směrem vpřed z nástěnného držáku.

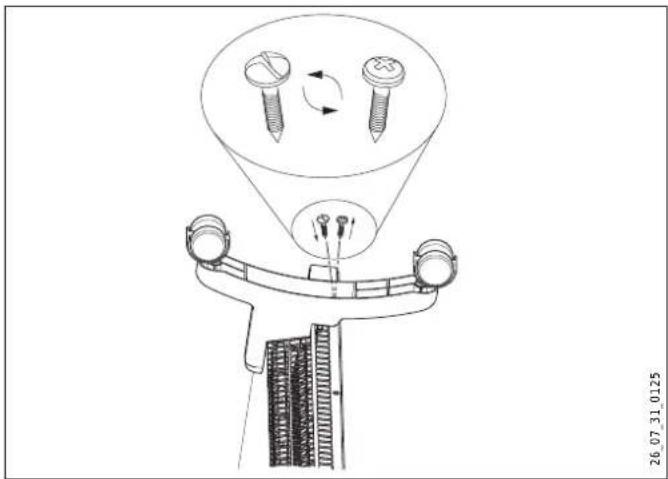

9.2 Instalace s použitím nožek

» Sundejte nástěnný držák.
» Odšroubujte pouze dva šrouby umístěné zvenčí na spodní straně přístroje.
» Nasadte na spodní stranu přístroje nožky tak, abyste je zavedli do vybrání vzadu na přístroji.
» Přišroubujte nožky šrouby, které jste původně odšroubovali.

Pevně přišroubujte nožky dodanými pojistnými šrouby.

9.3 Elektrická přípojka

» V místě montáže dbejte na dostatečný průměr přívodního kabelu.
» Dbejte, aby byla ve vzdálenosti minimálně 10 cm od boční strany přístroje instalována zásuvka.

NEBEZPEČÍ - úraz elektrickým proudem! Veškerá elektrická zapojení a instalace provádějte podle předpisů.

NEBEZPEČÍ - úraz elektrickým proudem! Přístroj musí být možné odpojit na všech pôlech na vzdálenost minimálně 3 mm od sítě.

NEBEZPEČÍ - úraz elektrickým proudem! Instalace pevným elektrickým vedením není přípustná.

Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

10. Odstranění poruchy

Při výměně napájecího kabelu používejte pouze originální náhradní díly. Výměnu smí provádět pouze odborný pracovník.

11. Předání přístroje

Vysvětlete uživateli funkce přístroje. Upozorněte ho především na bezpečnostní pokyny. Předejte uživateli návod k obsluze a instalaci.

12. Technické údaje

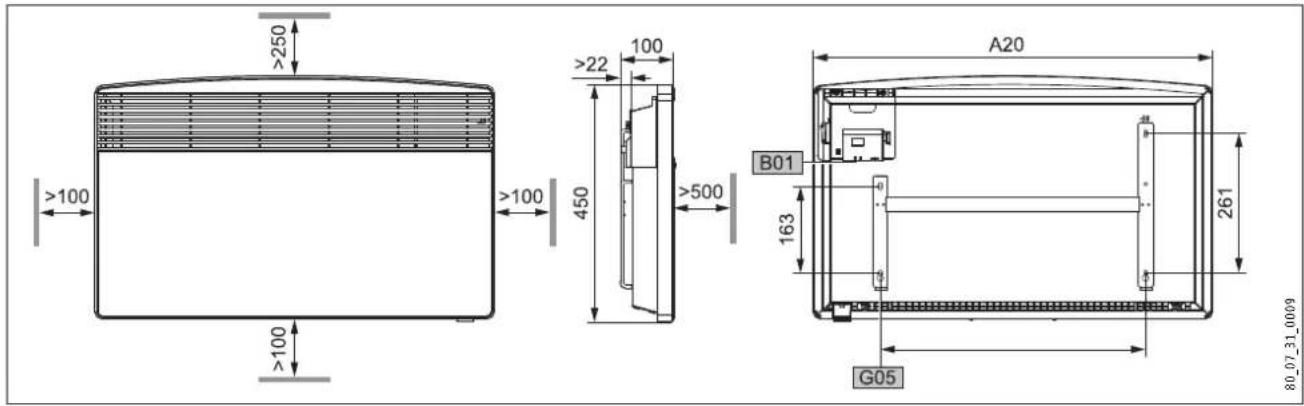

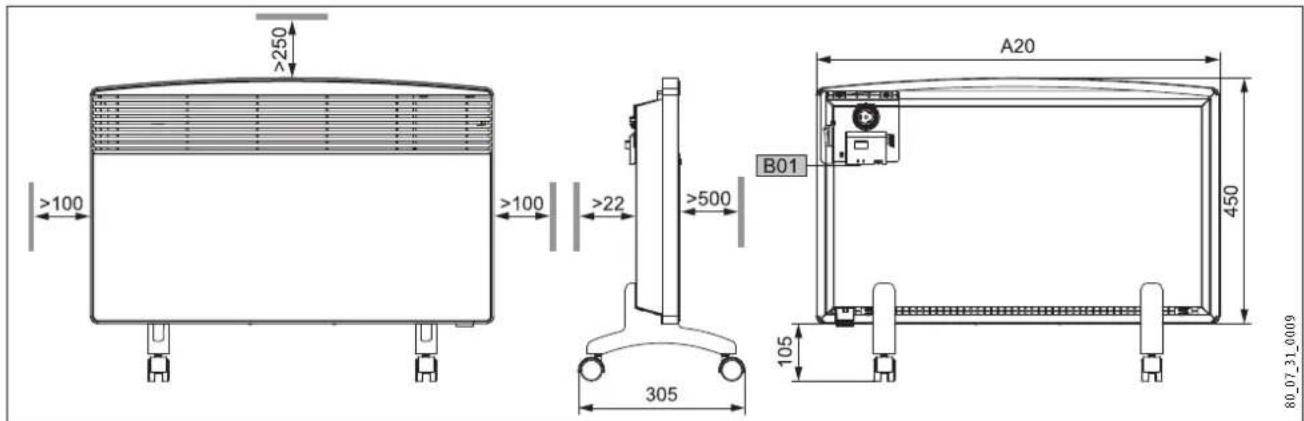

12.1 Rozměry, nástěnný typ

				CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F
A10	Přístroj	Výška	mm	450
A20	Přístroj	Šířka	mm	445	445	590	590	740	740	890
A30	Přístroj	Hloubka	mm	100
A50	Přístroj	Minimální vzdálenost nahoře	mm	250
A51	Přístroj	Minimální vzdálenost dole	mm	100
A52	Přístroj	Minimální vzdálenost vpravo	mm	100
A53	Přístroj	Minimální vzdálenost vlevo	mm	100
A54	Přístroj	Minimální vzdálenost vpředu	mm	500
A55	Přístroj	Minimální vzdálenost vzadu	mm	22
B01	Průchodka pro elektrické kabely
G05	Nástěnný držák	Rozteč otvorů	mm	195	195	343	343	491	491	639

12.2 Rozměry, mobilní typ

				CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
A10	Přístroj	Výška	mm				450
A13	Přístroj	Výška patek	mm				105
A20	Přístroj	Šířka	mm	445	445	590	590	740	740	890
A30	Přístroj	Hloubka	mm				305
A50	Přístroj	Minimální vzdálenost nahoře	mm				250
A52	Přístroj	Minimální vzdálenost vpravo	mm				100
A53	Přístroj	Minimální vzdálenost vlevo	mm				100
A54	Přístroj	Minimální vzdálenost vpředu	mm				500
A55	Přístroj	Minimální vzdálenost vzadu	mm				22
B01	Průchodka pro elektrické kabely

12.3 Tabulka s údaji

Model
Typ		CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
Objednací číslo		229789	229790	229791	229792	229793	229794	229795
Provozní údaje
Výkon	kW	0,75	1,0	1,25	1,5	1,75	2,0	2,5
Elektrická přípojka		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Rozsah nastavených teplot	~ °C	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30
Ochrana proti zamrznutí	~ °C	6	6	6	6	6	6	6
Třída ochrany		II	II	II	II	II	II	II
Krytí IP 24 ochrana proti stříkající vodě		x	x	x	x	x	x	x
Rozměry a hmotnosti
Hmotnost	kg	4,6	4,6	6,0	6,0	7,2	7,2	8,4

Záruční podmínky

Uplatňování nároku na poskytnutí záruky je možné pouze v zemi, kde byl přístroj zakoupen. Obrat'te se prosím na příslušné zastoupení firmy Stiebel Eltron nebo na dovozce.

Montáž, elektroinstalaci, údržbu a první uvedení do provozu smí provádět pouze kvalifikovaný odbornik.

Výrobce neručí za přístroje poškozené vlivem nedodržení pokynů pro montáž a provoz uvedených v příslušném im a provozním návodu.

Ekologie a recyklace

Žádáme vás, abyste nám byli nápomocni při ochraně životního prostředí. Proto odstraňte obal v souladu s platnými státními předpisy pro zpracování odpadu.

ЭКСПЛУАТАЦИЯ

K Hájům 946 | 15500 Praha 5-Stodůlky

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.cz

Denmark

PETTINAROLI A/S

Mandal Allé 21 | 5500 Middelfart

Tel. [phone] | Fax [phone]

[e-mail]

www.pettinaroli.dk

Finland
