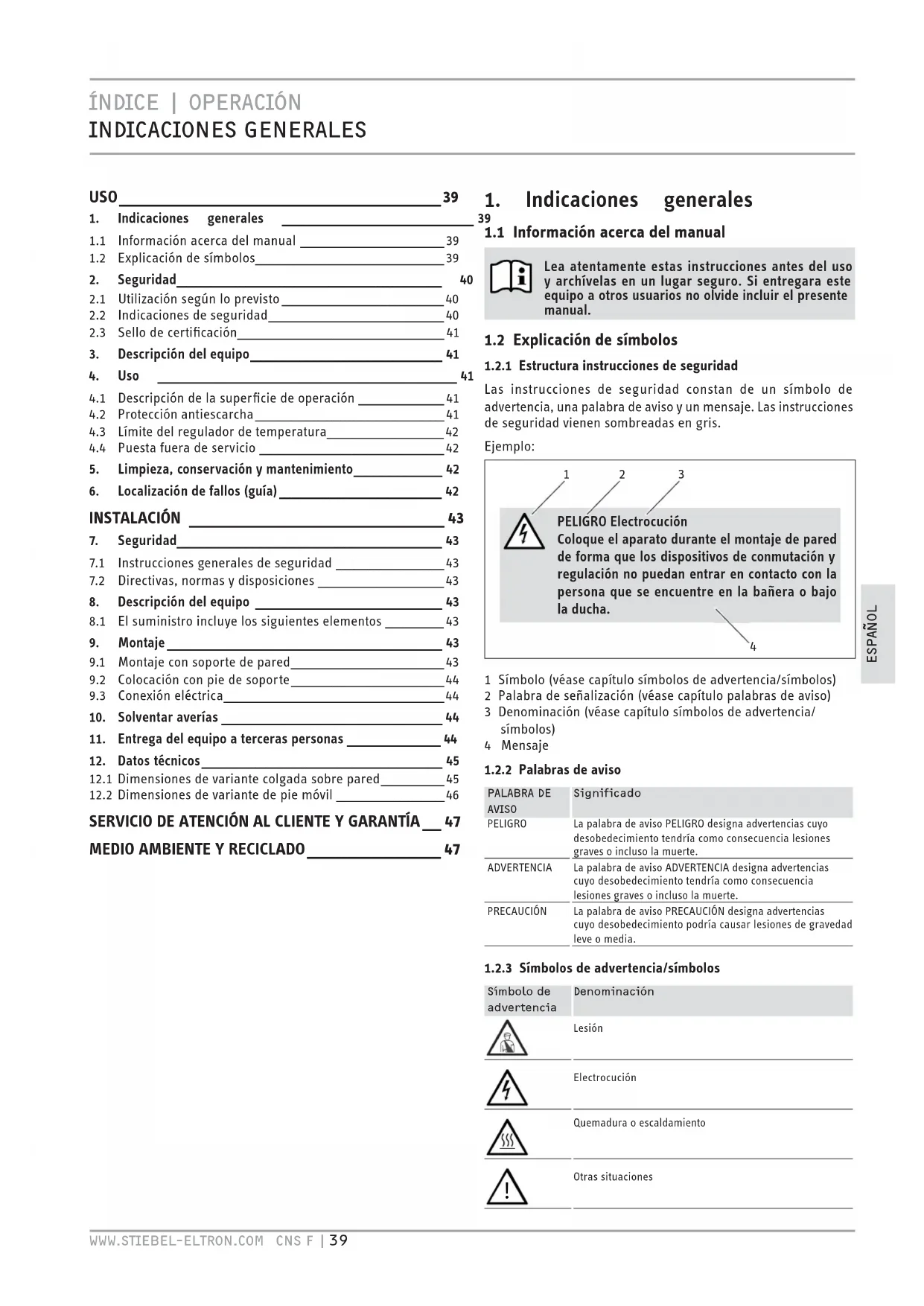

MANUAL DE USUARIO CNS 200 F STIEBEL ELTRON

1. Indicaciones generales
   1.1 Información acerca del manual 39
   1.2 Explicación de símbolos 39
2. Seguridad 40
   2.1 Utilización según lo previsto 40
   2.2 Indicaciones de seguridad 40
   2.3 Sello de certificación 41
3. Descripción del equipo 41
4. Uso 41
   4.1 Descripción de la superficie de operación ____ 41
   4.2 Protección antiescarcha 41
   4.3 Límite del regulador de temperatura 42
   4.4 Puesta fuera de servicio 42
5. Limpieza, conservación y mantenimiento 42
6. Localización de fallos (guía) 42

INSTALACIÓN 43

1. Seguridad 43
   7.1 Instrucciones generales de seguridad ____ 43
   7.2 Directivas, normas y disposiciones ____ 43
2. Descripción del equipo 43
   8.1 El suministro incluye los siguientes elementos ____ 43
3. Montaje 43
   9.1 Montaje con soporte de pared 43
   9.2 Colocación con pie de soporte 44
   9.3 Conexión eléctrica 44
4. Solventar averías 44
5. Entrega del equipo a terceras personas 44
6. Datos técnicos 45
   12.1 Dimensiones de variante colgada sobre pared ____ 45
   12.2 Dimensiones de variante de pie móvil 46

SERVICIO DE ATENCIÓN AL CLIENTE Y GARANTÍA \_ 47

MEDIO AMBIENTE Y RECICLADO 47

1. Indicaciones generales

39 1.1 Información acerca del manual

Lea atentamente estas instrucciones antes del uso y archívelas en un lugar seguro. Si entregara este equipo a otros usuarios no olvide incluir el presente manual.

1.2 Explicación de símbolos

1.2.1 Estructura instrucciones de seguridad

Las instrucciones de seguridad constan de un símbolo de advertencia, una palabra de aviso y un mensaje. Las instrucciones de seguridad vienen sombreadas en gris.

Ejemplo:

PELIGRO Electrocución

Coloque el aparato durante el montaje de pared de forma que los dispositivos de conmutación y regulación no puedan entrar en contacto con la persona que se encuentre en la bañera o bajo la ducha.

1 Símbolo (véase capítulo símbolos de advertencia/símbolos)
2 Palabra de señalización (véase capítulo palabras de aviso)
3 Denominación (véase capítulo símbolos de advertencia/símbolos)
4 Mensaje

1.2.2 Palabras de aviso

PALABRA DE AVISO	Significado
PELIGRO	La palabra de aviso PELIGRO designa advertencias cuyo desobedecimiento tendría como consecuencia lesiones graves o incluso la muerte.
ADVERTENCIA	La palabra de aviso ADVERTENCIA designa advertencias cuyo desobedecimiento tendría como consecuencia lesiones graves o incluso la muerte.
PRECAUCIÓN	La palabra de aviso PRECAUCIÓN designa advertencias cuyo desobedecimiento podría causar lesiones de gravedad leve o media.

1.2.3 Símbolos de advertencia/símbolos

Símbolo de advertencia	Denominación
	Lesión
	Electrocución
	Quemadura o escaldamiento
	Otras situaciones

Incendio

No tape el equipo

Eliminación del equipo

1.2.4 Caracteres del texto y formatos del presente manual

Lea atentamente el texto que aparece junto a este símbolo.

» Estos pasajes y el símbolo "»" avisan de que es necesario que usted intervenga. Las actuaciones necesarias se describen paso a paso.

-Los pasajes que presentan este símbolo—“ indican enumeraciones.

1.2.5 Instrucciones en el equipo

No tape el equipo

Las dimensiones indicadas en el presente documento están expresadas en mm. Las unidades de medida distinta se indicarán por separado.

2. Seguridad

2.1 Utilización según lo previsto

El equipo sirve para calentar habitaciones domésticas.

Cualquier otro uso distinto al aquí previsto se considera un uso indebido de la máquina. El obedecimiento de este manual se considera también un uso previsto. Si se realizan modificaciones o reequipamientos en el equipo, quedará invalidada cualquier reclamación de garantía.

2.2 Indicaciones de seguridad

El equipo sólo debe utilizarse después de haber sido instalado completamente y montados sus dispositivos de seguridad.

ADVERTENCIA Peligro de incendio No ponga en funcionamiento el aparato ...

• si las habitaciones corren peligro de incendio o de explosión debido a la presencia de sustancias químicas, gases o vapores.
• si se encuentra colocado cerca de tuberías o depósitos que contienen o conducen sustancias inflamables o explosivas.
• si en la habitación de almacenamiento se están realizando trabajos de instalación, mecanizado o sellado.
• si se manipula gasolina, sprays, encáustico o similares Procure proporcionar una ventilación suficiente a la habitación antes de calentar.
• si no se respetan las distancias mínimas con respecto a otros objetos limítrofes como, por ejemplo, muebes, cortinas y otros textiles u otros materiales inflamables (las distancias mínimas figuran en el capítulo Datos Técnicos).
• si un componente del aparato presenta daños, el aparato ha caído o una de las funciones no funciona.

ADVERTENCIA Peligro de lesiones

Si operan el aparato personas con capacidades físicas, sensoriales o mentales limitadas, asegúrese de que sólo lo hacen bajo vigilancia o después de haber recibido la instrucción correspondiente por una persona responsable de su seguridad.

Mantenga a los niños vigilados para asegurarse de que no jueguen con el aparato.

ADVERTENCIA Peligro de incendio

Evite la presencia de objetos combustibles, inflamables o aislantes térmicos sobre el aparato o cerca de él, tales como piezas de ropa, mantas, periódicos, depósitos con encáusticos o gasolina, botes de spray o similares.

ADVERTENCIA Peligro de quemaduras

Las superficies de la carcasa del equipo y el aire que sale de éste se calientan mucho durante el funcionamiento (hasta superar los 80 °C).

PRECAUCIÓN Peligro de sobrecalentamiento No tape el equipo.

Durante el uso del equipo de pie móvil debe tener presente lo siguiente:

- No cubra el cable de alimentación con alfombras o pasilleras. Coloque el cable de alimentación fuera de la vía de paso para evitar que cualquiera que pase tropiece y se caiga o haga volcar el aparato.

- Evite el uso de un cable alargador. Si fuera necesario, utilice un cable alargador que no presente desperfectos con una sección transversal suficiente para una plena potencia del aparato, así como conectores o acoplamientos, respetando las medidas de protección adecuadas.

- Coloque el aparato sobre una base firme. Si la superficie de colocación es demasiado blanda el aparato puede volcar o las aberturas de ventilación podrían obstruirse.

- No desplace ni transporte el aparato tirando del cable de alimentación.

Marcado CE

El marcado CE justifica que el aparato cumple todos los requisitos básicos:

-Directiva sobre compatibilidad electromagnética

-Directiva de baja tensión

2.3 Sello de certificación

Véase placa de especificaciones técnicas.

La placa de especificaciones se encuentra en la parte exterior derecha del aparato.

3. Descripción del equipo

El equipo es un aparato eléctrico de calefacción directa y puede utilizarse como aparato colgado sobre la pared o, alternativamente, como aparato de pie móvil con patas de apoyo montadas.

El aparato es apto, por ejemplo, para su uso como calefacción general o como calefacción de apoyo durante la estación de transición para habitaciones pequeñas como, p.ej. la habitación de bricolaje o el cuarto de invitados.

El aire del aparato se calienta mediante un cuerpo de calefactor y sale por encima a través de la rejilla de salida de aire, sobre la convección natural. El aire frío sale a través de las aberturas de la parte inferior del equipo.

Después de la fijación a la pared o del montaje de las patas y conexión eléctrica mediante enchufe de alimentación, el aparato está listo para el funcionamiento.

4. Uso

4.1 Descripción de la superficie de operación

» Encienda el aparato mediante el interruptor de la parte derecha del aparato.
» Ajuste el selector de temperatura de forma continua a la temperatura de la habitación deseada (los valores de temperatura figuran en el capítulo Datos Técnico).

En cuanto se alcanza la temperatura de la habitación ajustada, ésta se mantiene constante a la temperatura ajustada mediante una calefacción temporizada (la potencia de calefacción del equipo debe coincidir como mínimo con la demanda de calor de la habitación).

Si hay varios equipos en una habitación, el ajuste del selector de temperatura es distinto en cada aparato.

Para evitar demasiado consumo de alimentación con las ventanas abiertas debería apagar el aparato durante la ventilación.

4.2 Protección antiescarcha

» Ajuste el selector de temperatura hasta el tope derecho. En esta posición, el regulador de temperatura encenderá la calefacción automáticamente si la temperatura de la habitación desciende por debajo de la temperatura de protección frente a la congelación.

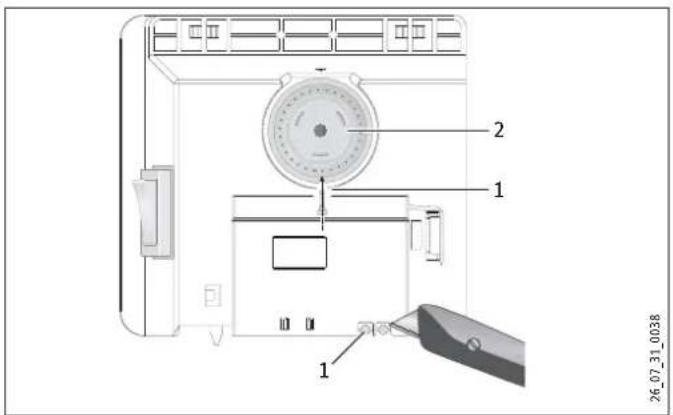

4.3 Límite del regulador de temperatura

Mediante los dos pasadores del panel trasero de la carcasa de interruptores podrá fijar el regulador de temperatura en un ajuste determinado o limitar el rango de ajuste de temperatura.

» Extraiga los pasadores.
» Para fijar la temperatura ajustada, inserte un pasador en el orificio contrario (véase ilustración).

2 1 1 26.07_31_0038

1 Varilla
2 Selector de temperatura

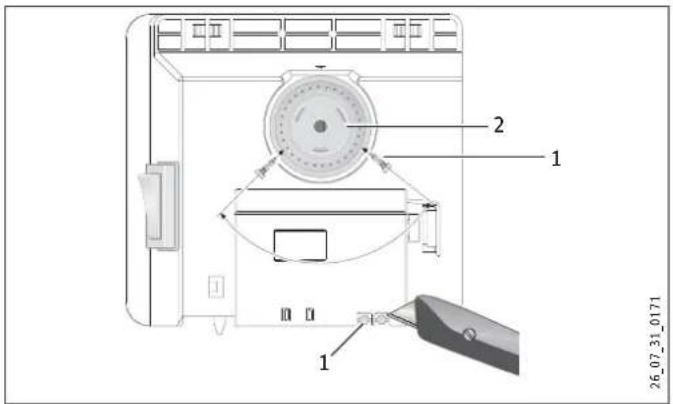

» Para limitar el rango de ajuste de temperatura debe ajustar un valor mínimo y otro máximo mediante el selector de temperatura e insertar el pasador en cada caso en el orificio opuesto algo desviado.

1 2 1 26.07.31_0171

1 Varilla
2 Selector de temperatura

4.4 Puesta fuera de servicio

» Ajuste el interruptor derecho del aparato en OFF.

5. Limpieza, conservación y mantenimiento

Si se producen decoloraciones leves amarronadas en la carcasa del equipo, limpielas de inmediato frotando con un trapo humedecido. Limpie el aparato cuando esté frío utilizando limpiadores habituales. Evite utilizar limpiadores agresivos.

PRECAUCIÓN Peligro de incendio

No rocíe spray limpiador a través de la ranura de ventilación de aire.

Procure que no penetre humedad en el aparato.

Durante las tareas periódicas de mantenimiento recomendamos revisar también los órganos de inspección y regulación. Como muy tarde 10 años después de la primera puesta en marcha deberá avisar al servicio técnico para que revise los dispositivos de seguridad, control y regulación.

6. Localización de fallos (guía)

... el aparato no calienta:

Revise la temperatura ajustada en el aparato y el fusible de la instalación doméstica.

El aparato dispone de un regulador de temperatura de seguridad que se desconecta si el aparato se sobrecalienta. Tras reparar la causa (p.ej. abertura de salida o de entrada de aire cubierta), el aparato volverá a ponerse en marcha en unos pocos minutos después de un intervalo de tiempo de enfriado.

Si no puede solucionar el fallo llame al instalador. Para que podamos ayudarle con mayor rapidez y eficacia, comuníquenos el número (No XXXXXX - XXXX - XXXXXX) de la placa de especificaciones técnicas con:

7. Seguridad

El mantenimiento del aparato deben ser realizados exclusivamente por un técnico autorizado.

7.1 Instrucciones generales de seguridad

Sólo garantizamos una funcionalidad y seguridad de funcionamiento perfectas si se utilizan determinados accesorios y piezas de repuesto originales para el aparato.

PELIGRO Electrocución

Coloque el aparato durante el montaje de pared de forma que los dispositivos de conmutación y regulación no puedan entrar en contacto con la persona que se encuentre en la bañera o bajo la ducha.

Si utiliza el aparato como aparato de pie, no lo coloque en el cuarto de baño ni en habitaciones similares expuestas a la humedad o al aire libre.

PRECAUCIÓN

- Coloque el aparato de pared sólo a una pared vertical y resistente a temperaturas de 85 °C como mínimo.

- Mantenga las distancias mínimas con respecto a otros objetos limítrofes (las distancias mínimas figuran en el capítulo Datos Técnicos).

- No coloque el aparato inmediatamente debajo de una toma de alimentación de pared.

- Procure que el cable de alimentación no entre en contacto con ninguna parte del aparato.

7.2 Directivas, normas y disposiciones

Tenga presentes todos los reglamentos y disposiciones nacionales y regionales.

Tenga presente la normativa local en materia de construcción de edificios y garajes.

8. Descripción del equipo

8.1 El suministro incluye los siguientes elementos

-Soporte de pared (enganchado al aparato)

-Pies de soporte

-Tornillos de seguridad

9. Montaje

9.1 Montaje con soporte de pared

9.1.1 Montaje del soporte de pared

Puede utilizar el soporte de pared también como plantilla para la fijación de pared, con lo que se aseguraría de mantener la distancia adecuada con respecto al suelo.

» Desenganche el soporte de pared.
» Coloque el soporte de pared orientado hacia el punto central, en posición horizontal con respecto al suelo y marque los orificios punto 1 y 2.
» Levante el soporte de pared de forma que los orificios inferiores del soporte de pared coincidan con las marcas que acaba de anotar en la pared de montaje.
» Marque los orificios 3 y 4 en la pared de montaje.

1 2

1

3 4

||
26_07_31_0124

» Taladre los cuatro orificios marcados. Fije el soporte de pared utilizando los materiales adecuados (tornillos y tacos) en función del tipo de pared. Puede nivelar los orificios de fijación con los orificios elongados.

9.1.2 Montaje del equipo

» Enganche el equipo mediante las ranuras de alojamiento del panel trasero del mismo, insertándolo a las cuatro lengüetas del soporte de pared al mismo tiempo.
» Presione el aparato para bloquearlo.
» Gire los pernos de cierre del soporte de pared a derechas hasta el tope para que el dispositivo de fijación se bloquee.
» Presione la tapa de seguridad sobre el perno de cierre para que éste no pueda volver a girar.

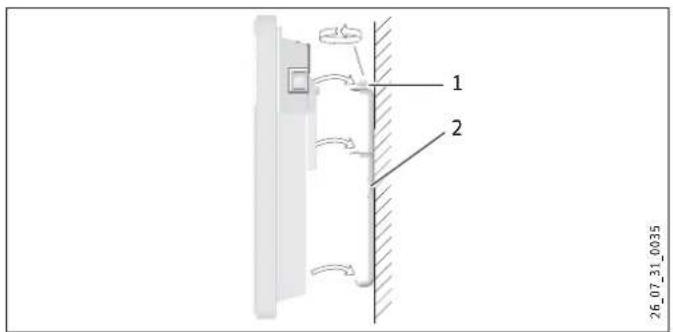

1 2 26_07_31_0035

1 Pernos de cierre
2 Soporte de pared

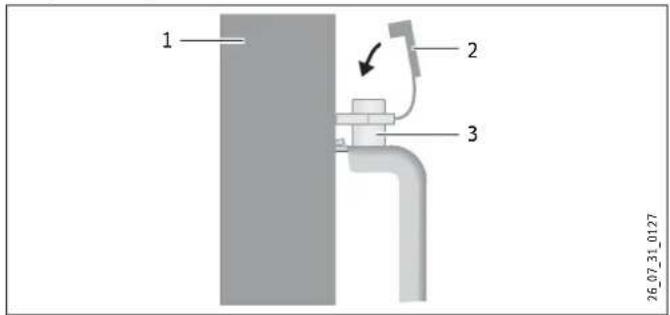

1 2 3 26_07_31_0127

1 Aparato
2 Tapa de seguridad
3 Perno de cierre

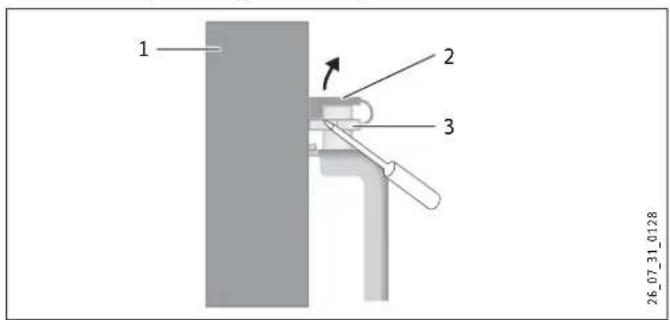

9.1.3 Desmontaje del equipo

» Suelte la tapa de seguridad del perno de cierre.

1 2 3 26_07_31_0128

1 Aparato
2 Tapa de seguridad
3 Perno de cierre

» Suelte los pernos de cierre del soporte de pared.

» Levante ligeramente el aparato y extráigalo tirando desde delante del soporte de pared.

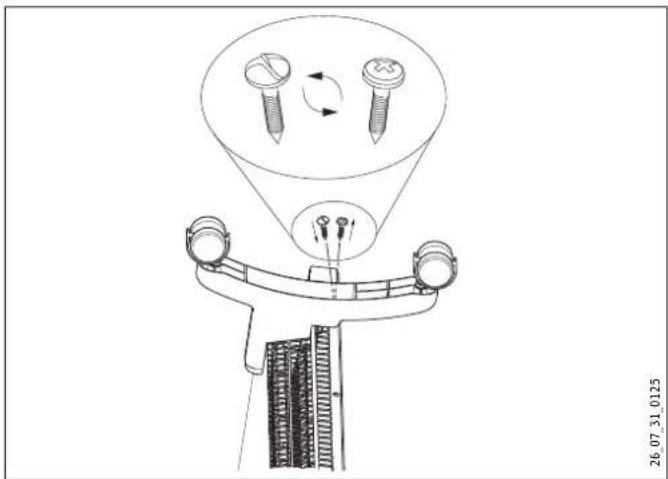

9.2 Colocación con pie de soporte

» Desenganche el soporte de pared.
» Retire de la parte inferior del aparato solamente los dos tornillos exteriores.
» Coloque los pies de soporte en la parte inferior del aparato de forma que éstos queden insertados en el alojamiento trasero del aparato.
» Atornille los pies utilizando los tornillos que previamente ha desenroscado.

Fije los pies apretando bien los tornillos de seguridad adjuntos.

» El cliente debe procurar una sección recta suficiente del cable de alimentación.
» Procure que haya una toma de alimentación instalada a una distancia mínima de 10 cm a uno de los laterales del equipo.

PELIGRO Electrocución

Realice los trabajos de conexión e instalación eléctricos conforme a la normativa vigente.

PELIGRO Electrocución

El aparato debe poder desconectarse omnipolarmente de la red eléctrica al menos durante un intervalo de 3 mm.

PELIGRO Electrocución

No está permitido realizar la instalación con un cable de alimentación fijo.

Observe la placa de especificaciones técnicas. La tensión indicada debe concordar con la tensión eléctrica disponible.

10. Solventar averías

En caso de sustitución del cable de alimentación eléctrica, el cambio solo puede ser realizado por un instalador profesional con nuestros recambios originales.

11. Entrega del equipo a terceras personas

Explique al usuario las funciones del equipo. Subraye la importancia de las instrucciones de seguridad indicándoselas. Entregue al usuario el manual de operación e instalación.

12. Datos técnicos

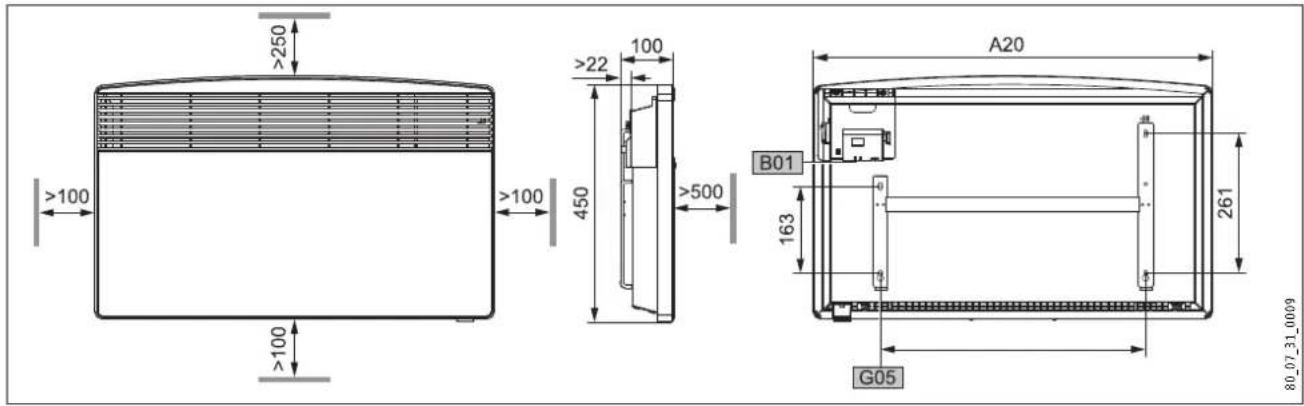

12.1 Dimensiones de variante colgada sobre pared

≥250 ≥100 ≥100 450 ≥22 100 ≥500 A20 B01 163 261 G05 80_07_31_0009

				CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F
A10	Equipo	Altura	mm	450
A20	Equipo	Anchura	mm	445	445	590	590	740	740	890
A30	Equipo	Fondo	mm	100
A50	Equipo	Distancia mínima de separación superior	mm	250
A51	Equipo	Distancia mínima de separación inferior	mm	100
A52	Equipo	Distancia mínima de separación derecha	mm	100
A53	Equipo	Distancia mínima de separación izquierda	mm	100
A54	Equipo	Distancia mínima de separación delante	mm	500
A55	Equipo	Distancia mínima de separación detrás	mm	22
B01	Realización de conexiones eléctricas
G05	Soporte de pared	Distancia entre orificios	mm	195	195	343	343	491	491	639

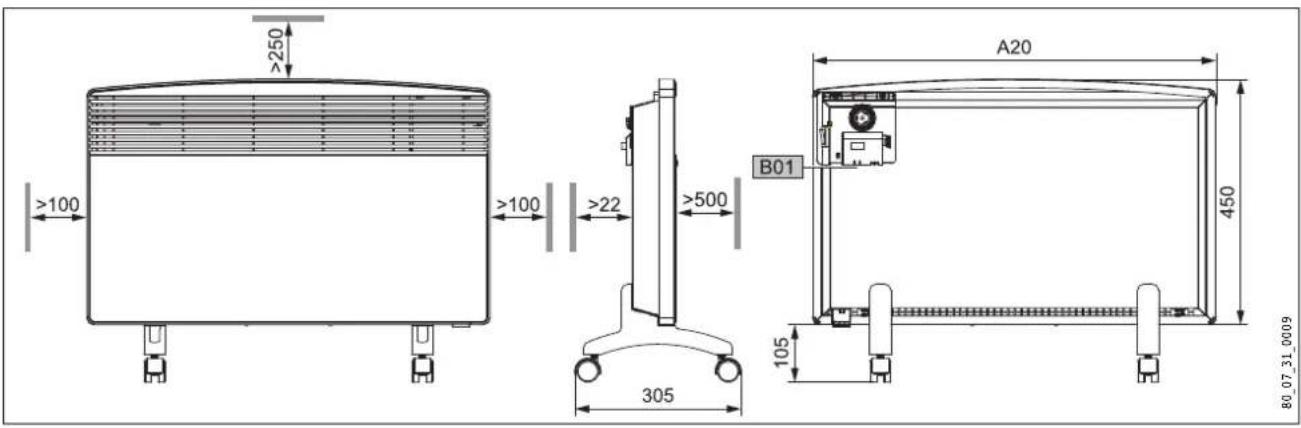

12.2 Dimensiones de variante de pie móvil

≥250 ≥100 ≥100 ≥22 ≥500 305 A20 450 B01 105 B0_07_31_0009

CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F

A10 Equipo Altura mm 450
A13	Equipo	Patas de regulación de altura	mm				105
A20	Equipo	Anchura	mm	445	445	590	590	740	740	890
A30	Equipo	Fondo	mm				305
A50	Equipo	Distancia mínima de separación superior	mm				250
A52	Equipo	Distancia mínima de separación derecha	mm				100
A53	Equipo	Distancia mínima de separación izquierda	mm				100
A54	Equipo	Distancia mínima de separación delante	mm				500
A55	Equipo	Distancia mínima de separación detrás	mm				22
B01	Realización de conexiones eléctricas

Tabla de especificaciones

Modelo
Tipo		CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
Número de pedido		229789	229790	229791	229792	229793	229794	229795
Datos de servicio
Potencia	kW	0,75	1,0	1,25	1,5	1,75	2,0	2,5
Acometida eléctrica		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Rango de ajuste de temperatura	~ °C	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30
Protección antiescarcha	~ °C	6	6	6	6	6	6	6
Clase de protección		II	II	II	II	II	II	II
Tipo de protección IP 24, protegido frente a salpicaduras de agua		x	x	x	x	x	x	x
Medidas y pesos
Peso	Kg	4,6	4,6	6,0	6,0	7,2	7,2	8,4

Garantía

La garantía es la ofrecida de acuerdo con las Condiciones de suministro y pago válidas en cada país. Diríjase a la filial o representación de Stiebel Eltron para más detalles.

El montaje, la instalación eléctrica, el mantenimiento y la primera puesta en marcha deben ser realizados por un instalador autorizado.

El fabricante no asume ninguna responsabilidad sobre los aparatos/piezas suministradas que no hayan sido as con arreglo a las presentes Instrucciones de uso y

Medio ambiente y reciclaje

Contribuya a cuidar el medio ambiente. Elimine el embalaje con arreglo a las normas medioambientales de su país.

OBSŁUGA 48
