INSTRUKCJA OBSŁUGI CWM P STIEBEL ELTRON

P3: Jednotka zobrazenia teploty

1. Wskazówki ogólne 65
   1.1 Wskazówki dotyczące bezpieczeństwa 65
   1.2 Inne oznaczenia stosowane w niniejszej dokumentacji_65
   1.3 Wskazówki na urządzeniu 65
   1.4 Jednostki miar 65
2. Bezpieczeństwo 65
   2.1 Użytkowanie zgodne z przeznaczeniem 65
   2.2 Ogólne wskazówki dotyczące bezpieczeństwa ____ 66
   2.3 Znak kontroli 66
3. Opis urządzenia 66
4. Obstuga 67
   4.1 Panel obstugowy 67
   4.2 Włączenie i wyłączenie urządzenia 68
   4.3 Tryb Standby 68
5. Nastawy 68
   5.1 Wskazanie standardowe 68
   5.2 Menu podstawowe 68
   5.3 Menu konfiguracyjne 68
6. Czyszczenie i konserwacja 70
7. Usuwanie problemów 70

INSTALACJA

1. Bezpieczeństwo 71
   8.1 Ogólne wskazówki dotyczące bezpieczeństwa ____ 71
   8.2 Przepisy, normy i wymogi 71
2. Opis urządzenia 71
   9.1 Zakres dostawy 71
3. Montaż 71

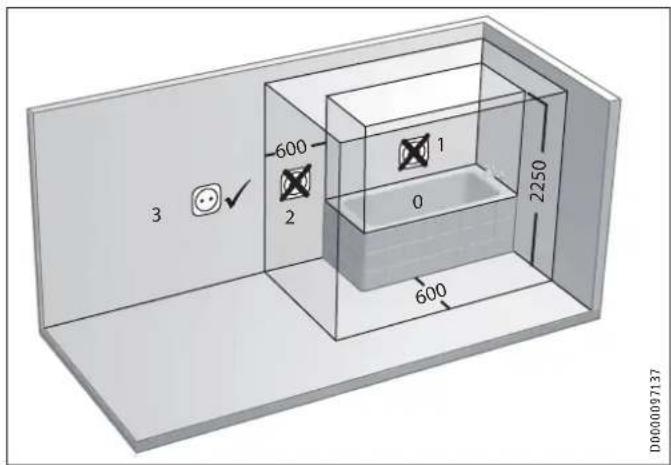

   10.1 Miejsce montażu 71

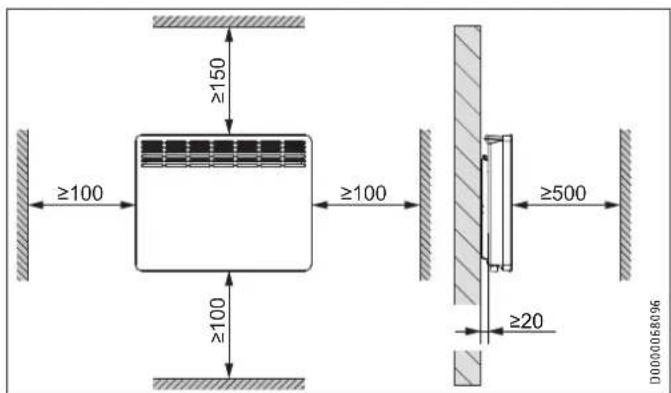

   10.2 Minimalne odległości 71

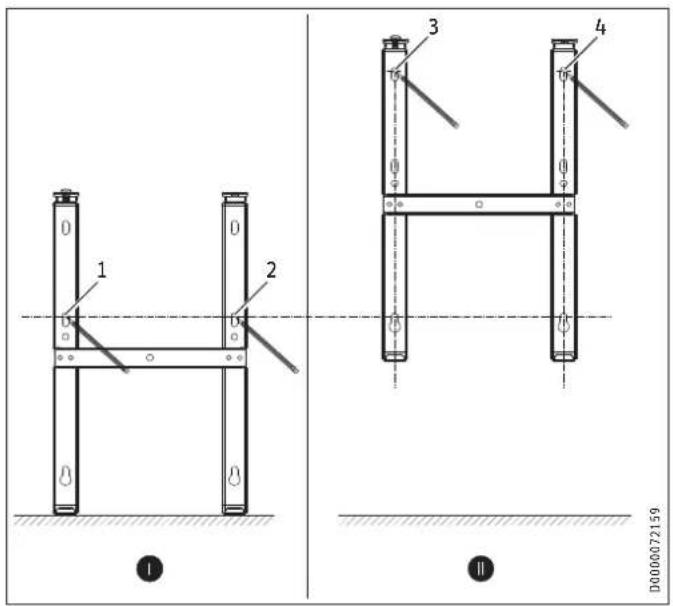

   10.3 Montaż uchwytu ściennego 72

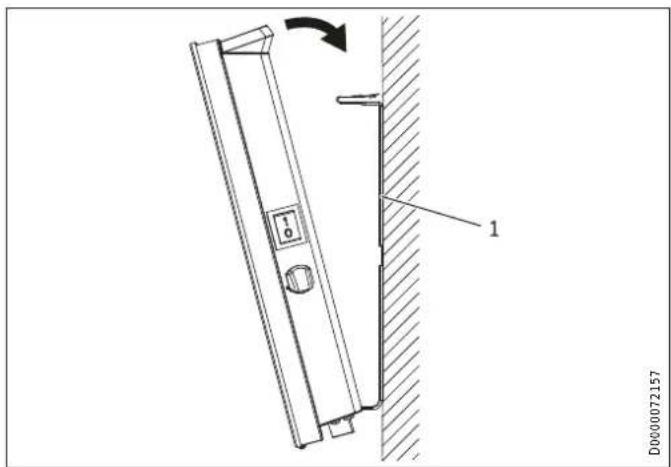

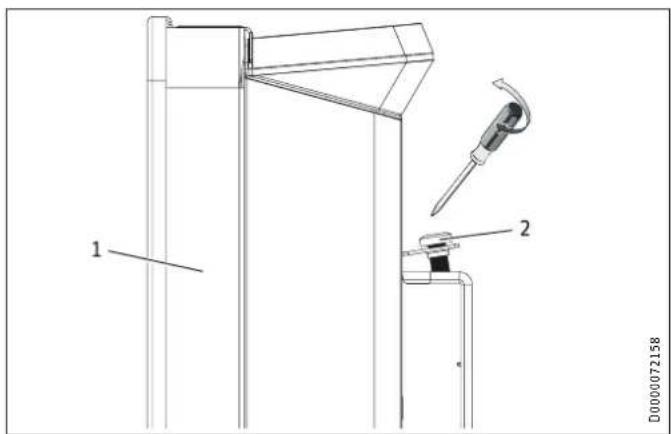

   10.4 Montaż urządzenia 72
   10.5 Demontaż urządzenia 72
   10.6 Podłączenie elektryczne 73
4. Uruchomienie 74
5. Usuwanie usterek 74
6. Przekazanie urządzenia 74
7. Dane techniczne 74

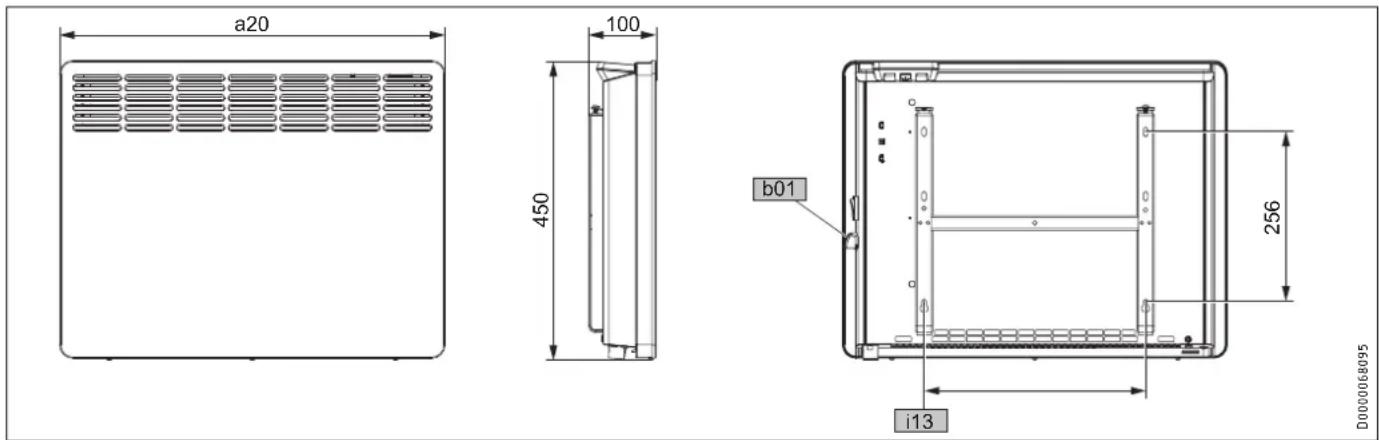

   14.1 Wymiary i przyłącza ____ 74
   14.2 Dane dotyczące zużycia energii 75
   14.3 Tabela danych 76

GWARANCJA

OCHRONA ŚRODOWISKA I RECYCLING

WSKAZÓWKI SPECJALNE

• Nie zezwalać dzieciom poniżej 3. roku życia na zbliżanie się do urządzenia, jeśli nie jest możliwy stały nadzór.
• Urządzenie może być włączane i wyłączane przez dzieci w wieku od 3 do 7 lat, jeśli odbywa się to pod nadzorem, lub dzieci zostały poinstruowane o zasadach bezpiecznego korzystania z urządzenia i zrozumiały zagrożenia wynikające z jego użytkowania. Warunkiem jest zamontowanie urządzenia zgodnie z opisem. Dzieciom w wieku od lat 3 do 7 nie wolno wyjmować wtyczki z gniazdka sieciowego, ani dokonywać regulacji urządzenia.
• Dzieci w wieku powyżej 8 lat, osoby o obniżonej sprawności ruchowej, sensorycznej lub umysłowej, lub też osoby bez doświadczenia i odpowiedniej wiedzy mogą obsługiwać urządzenie pod nadzorem lub samodzielnie o ile zostały poinstruowane o zasadach bezpiecznego użytkowania urządzenia i rozumieją ewentualne zagrożenia.
• Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.
• Elementy urządzenia mogą się mocno nagrzewać i powodować poparzenia. W obecności dzieci lub osób wymagających opieki należy zachować szczególnie ostrożność.
• Nie przykrywać urządzenia, aby nie doprowadzić do jego przegrzania.
• Nie montować urządzenia bezpośrednio pod ściennym gniazdkiem elektrycznym.
• W przypadku podłączenia na stałe należy zapewnić możliwość odłączania wszystkich biegunów urządzenia od przyłącza sieciowego za pomocą wyłącznika wielobiegunowego z rozwarciem styków wynoszącym co najmniej 3 mm.

- Czynności związane z wymianą sieciowego przewodu przyłączeniowego, np. w razie uszkodzenia, mogą być wykonywane wyłącznie przez wyspecjalizowanego instalatora posiadającego uprawnienia wydane przez producenta, przy użyciu oryginalnej części zamiennej.

- Zamocować urządzenie w sposób opisany w rozdziale „Instalacja / Montaż”.

OBSŁUGA

1. Wskazówki ogólne

Rozdziały „Wskazówki specjalne” i „Obsługa” są przeznaczone dla użytkowników urządzenia i wyspecjalizowanych instalatorów.

Rozdział „Instalacja” przeznaczony jest dla wyspecjalizowanego instalatora.

Wskazówka

Przed przystąpieniem do użytkowania należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.

W przypadku przekazania produktu innemu użytkownikowi należy załączyć niniejszą instrukcję.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu określone są potencjalne skutki nieprze- strzegania wskazówki dotyczącej bezpieczeństwa.

▶ W tym miejscu są określone środki zapobiegające zagrożeniu.

1.1.2 Symbole i rodzaje zagrożenia

Symbol Rodzaj zagrożenia

Obrażenia ciała

Porażenie prądem elektrycznym

Poparzenie

(Poparzenie)

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZE-GAWCZE	Znaczenie
ZAGROŻENIE	Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.
OSTRZEŻENIE	Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.
OSTROŻNIE	Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Wskazówki ogólne są oznaczone symbolem umieszczonym obok.

▶ Należy dokładnie zapoznać się z treścią wskazówek.

Symbol Znaczenie

Szkody materialne

(uszkodzenia urządzenia, szkody wtórne, szkody dla środowiska naturalnego)

Utylizacja urządzenia

▶ Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.3 Wskazówki na urządzeniu

Symbol Znaczenie

Nie zakrywać urządzenia

1.4 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie służy do ogrzewania pomieszczeń mieszkalnych.

Urządzenie przeznaczone jest do użytku w budownictwie mieszkaniowym. Może być bezpiecznie użytkowane przez nieprzeszko-lone osoby. Urządzenie może być użytkowane również poza budownictwem mieszkaniowym, np. w budynkach gospodarczych i przemysłowych, pod warunkiem użytkowania zgodnego z prze-znaczeniem.

Inne lub wykraczające poza obowiązujące ustalenia użytkowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego osprzętu.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

OSTRZEŻENIE - obrażenia ciała

- Nie zezwalać dzieciom poniżej 3. roku życia na zbliżanie się do urządzenia, jeśli nie jest możliwy stały nadzór.

- Urządzenie może być włączane i wyłączane przez dzieci w wieku od 3 do 7 lat, jeśli odbywa się to pod nadzorem, lub dzieci zostały poinstruowane o zasadach bezpiecznego korzystania z urządzenia i zrozumiały zagrożenia wynikające z jego użytkowania. Warunkiem jest zamontowanie urządzenia zgodnie z opisem. Dzieciom w wieku od lat 3 do 7 nie wolno wyjmować wtyczki z gniazdka sieciowego, ani dokonywać regulacji urządzenia.

- Dzieci w wieku powyżej 8 lat, osoby o obniżonej sprawności ruchowej, sensorycznej lub umysłowej, lub też osoby bez doświadczenia i odpowiedniej wiedzy mogą obsługiwać urządzenie pod nadzorem lub samodzielnie o ile zostały poinstruowane o zasadach bezpiecznego użytkowania urządzenia i rozumieją ewentualne zagrożenia.

- Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.

OSTRZEŻENIE - obrażenia ciała

W pomieszczeniach zamkniętych temperatura może szybko wzrastać do wysokiego poziomu. Jeśli urządzenie jest użytkowane w małych pomieszczeniach, a znajdujące się w nim osoby nie mogą samodzielnie regulować urządzenia lub opuścić pomieszczenia, należy zapewnić stały nadzór.

OSTRZEŻENIE poparzenie

Nie korzystać z urządzenia ...

- jeśli nie są zapewnione minimalne odstępy od powierzchni sąsiednich obiektów lub innych materiałów palnych.

- w pomieszczeniach, w których zachodzi ryzyko pożaru lub wybuchu wskutek obecności chemikaliów, pyłów, gazów lub oparów. Przed włączeniem ogrzewania przewietrzyć pomieszczenie w wystarczającym stopniu.

- Nie montować w bezpośredniej bliskości rur lub pojemników, przewodzących lub zawierających materiały łatwopalne albo wybuchowe.

- Nie montować jeśli uszkodzony jest jakiś element urządzenia, spadło ono na podłogę lub stwierdzono nieprawidłowość w jego działaniu.

OSTRZEŻENIE poparzenie

- Nie klaść palnych, łatwopalnych lub termoizolacyjnych przedmiotów ani materiałów na urządzeniu lub w jego bezpośredniej bliskości.

- Zwracać uwagę, aby wlot i wylot powietrza nie był zablokowany.

- Nie umieszczać żadnych przedmiotów między urządzeniem a ścianą.

OSTRZEŻENIE poparzenie

Urządzenie nie jest przeznaczone do eksploatacji jako urządzenie stojące. Urządzenie użytkować wyłącznie na dołączonym uchwycie ściennym (patrz rozdział „Instalacja / Montaż”).

OSTROŻNIE - poparzenie

Elementy urządzenia mogą się mocno nagrzewać i powodować poparzenia. W obecności dzieci lub osób wymagających opieki należy zachować szczególnie ostrożność.

OSTRZEŻENIE przegrzanie

Nie przykrywać urządzenia, aby nie doprowadzić do jego przegrzania.

Szkody materialne

• Zwracać uwagę, aby sieciowy przewód przyłączeniowy nie przylegał do urządzenia.
• Nie używać urządzenia jako pomocy do wchodzenia.
• Nie użytkować urządzenia na wolnym powietrzu.

2.3 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

3. Opis urządzenia

Urządzenie jest wiszącym elektrycznym ogrzewaczem do bezpośredniego ogrzewania pomieszczeń.

Urządzenie może być używane np. jako wyłączne źródło ciepła lub jako przejściowe i uzupełniające źródło ciepła w małych pomieszczeniach.

Powietrze w urządzeniu jest nagrzewane przez grzałkę i wydostaje się na górze przez wylot powietrza, dzięki zjawisku konwekcji naturalnej. Przez wlot powietrza na spodzie urządzenia dopływa chłodne powietrze z pomieszczenia.

Jeśli nastawiona temperatura zadana zostanie osiągnięta, jest ona utrzymywana poprzez okresowe grzanie.

4. Obsługa

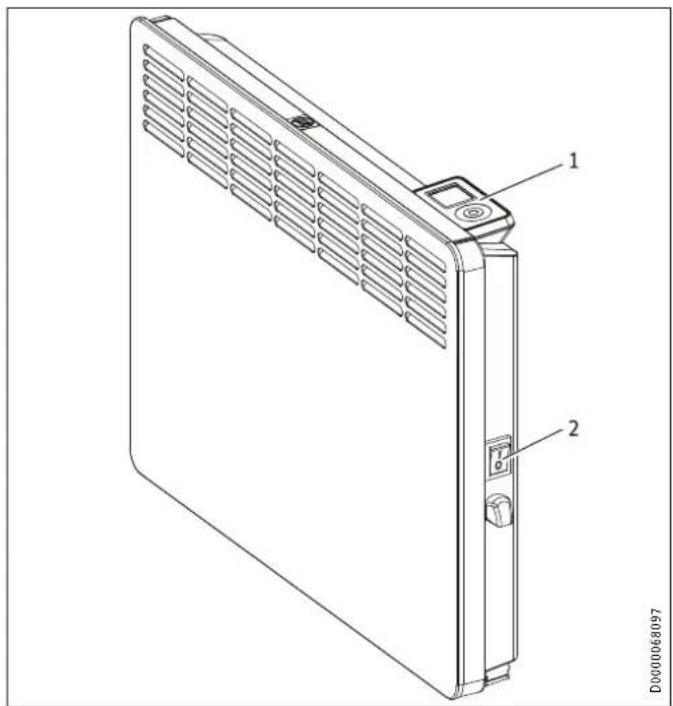

1 2 D000068097

1 Panel obstugowy
2 Włącznik sieciowy

4.1 Panel obsługowy

Panel obsługowy znajduje się na górze urządzenia z prawej strony.

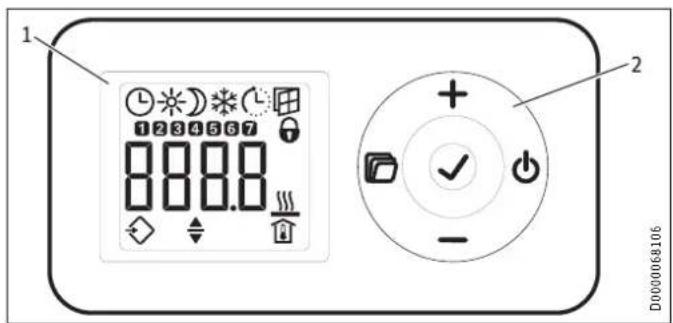

1 2 D000068106

1 Wyświetlacz
2 Panel sterowania

4.1.1 Panel sterowania

Przycisk	Nazwa Opis
	Przycisk „Standby”	Włączanie panelu obsługowego; przełączanie panelu obsługowego i urządzenia grzewczego na tryb Standby
	Przycisk „OK”	Wybór; zatwierdzanie nastaw
	Przycisk „Menu”	Wyświetłanie i wychodzenie z menu
	Przycisk „+”	Wybór punktów menu; zmiana nastaw
Przycisk „-”	Wybór punktów menu; zmiana nastaw

4.1.2 Wyświetlacz

Jeśli przez 20 sekund nie nastąpi żadna reakcja ze strony użytkownika, podświetlenie wyświetlacza wyłączy się. Poprzez naciśnięcie dowolnego przycisku podświetlenie wyświetlacza włącza się ponownie.

Symbole

Symbol Opis

	Wskazanie godziny:Wskazanie aktualnej godziny lub zaprogramowanej godziny rozpoczęcia
	Tryb programatora czasowego:Urządzenie grzeje zgodnie z aktywowanym programem czasowym.
	Tryb komfortowy:Urządzenie utrzymuje nastawioną temperaturę komfortową.Wartość standardowa: 21,0 °C. Ta nastawa służy do utrzymywania komfortowej temperatury pomieszczenia przy obecności osób.
	Tryb obniżony:Urządzenie utrzymuje nastawioną temperaturę obniżoną.Wartość standardowa: 18,0 °C. Z tej nastawy należy korzystać np.nocą lub przy nieobecności osób przez kilka godzin.
	Ochrona przed zamarzaniem:Przy ustawieniu temperatury zadanej pomieszczenia na 7,0 °C wyświetlany jest symbol ochrony przed zamarzaniem.Z tej nastawy należy korzystać w celu ochrony nieużywanego pomieszczenia przed szkodami spowodowanymi mrozem.
	Start adaptacyjny:W trybie programatora czasowego czasy przełączania urządzenia grzewczego są dopasowywane w taki sposób, że nastawiona temperatura zadana pomieszczenia jest osiągana już o zaprogramowanej godzinie rozpoczęcia.Warunek: Funkcja „Start adaptacyjny” jest włączona (patrz rozdział „ Nastawy / Menu podstawowe).
	Wykrywanie otwartego oknaAby uniknąć niepotrzebnego zużycia energii podczas wietrzenia,przy otwartym oknie urządzenie przełącza się automatycznie na godzinę na tryb ochrony przed mrozem. Symbol „Wykrywanie otwartego okna” miga. Tryb ochrony przed mrozem można za-kończyć po wietrzeniu ręcznie przyciskiem „+”. Urządzenie znów grzeje do nastawionej temperatury zadanej pomieszczenia.Warunek: Funkcja „Wykrywanie otwartego okna” jest włączona (patrz rozdział „ Nastawy / Menu podstawowe).
	Blokada obsługi:W celu zablokowania lub odblokowania panelu obsługowego przytrzymać równocześnie przycisk „+” i „-” przez 5 sekund.
	Grzanie aktywne:Urządzenie grzeje w celu utrzymania nastawionej temperatury zadanej pomieszczenia.
	Wskazanie temperatury pomieszczenia
	Parametr do edycji:Wyświetlony parametr można zmieniać przyciskiem „+” i „-”.
	Wejście zewnętrzne (FP):Urządzenia serii CWM U mogą być podłączane do zewnętrznego sterownika. W zależności od nastawy sterownika urządzenie grzeje w określonych porach dnia w trybie komfortowym, obni-żonym lub ochrony przed zamarzaniem albo urządzenie w ogółenie grzeje.
	1 = poniedziałek, 2 = wtorek ... 7 = niedziela

4.2 Włączenie i wyłączenie urządzenia

Wskazówka

Przy pierwszym uruchomieniu i po dłuższej przerwie w użytkowaniu przez niedługi czas urządzenie może wydzielać specyficzny zapach.

Urządzenie jest gotowe do pracy po zamontowaniu na ścianie i podłączeniu do sieci elektrycznej.

▶ Urządzenie włącza i wyłącza się włącznikiem sieciowym z prawej strony urządzenia.
W przypadku nieużywania przez dłuższy czas (np. w miesią-,Menu". Teraz można wyświetlić następujące punkty menu: cach letnich) należy wyłączyć urządzenie.
Aby przejść do menu podstawowego, nacisnąć krótko przyciską „Menu”. Teraz można wyświetlić następujące punkty menu:

Wszystkie nastawy pozostają zachowane po wyłączeniu lub prze- rwaniu zasilania. Rezerwa chodu urządzenia pozwala utrzymać dzień tygodnia i godzinę przez kilka godzin.

Wskazówka

Jeśli wcześniej włączony był tryb programatora czasowego urządzenia i urządzenie było wyłączone przez dłuższy czas, po włączeniu wyświetlone zostanie polecenie wprowadzenia dnia tygodnia i godziny. Do chwili wprowadzenia tej nastawy urządzenie pracuje w trybie komfortowym.

4.3 Tryb Standby

Szkody materialne

W trybie Standby urządzenie nie włącza ogrzewania w żadnych warunkach. Ochrona przed zamarzaniem nie jest wówczas zapewniona.

▶ Aby włączyć panel obsługowy, nacisnąć przycisk „Standby” Wyświetlone zostanie wskazanie standardowe.
Aby przełączyć panel obstugowy i urządzenie grzewcze na tryb Standby, nacisnąć przycisk „Standby”. Na ekranie pojawia się wskazanie „----”.

5. Nastawy

5.1 Wskazanie standardowe

Wskazanie standardowe jest wyświetlane na stałe. Jeśli wyświetlone jest menu i przez 20 sekund nie zostanie wykonana żadna czynność obsługowa, urządzenie automatycznie przejdzie do wskazania standardowego.

We wskazaniu standardowym wyświetlana jest aktualna temperatura zadana pomieszczenia oraz symbol „Parametr do edycji”. Przyciskiem „+” i „-” można zmienić temperaturę zadaną pomieszczenia.

Jeśli nastawiona temperatura zadana pomieszczenia odpowiada jednej z nastawionych wartości temperatury komfortowej lub obniżenia, na pasku menu wyświetlany jest symbol odpowiedniego trybu pracy (temperatura komfortowa, tryb obniżony).

Temperaturę zadaną pomieszczenia można zmieniać również ręcznie w trybie programatora czasowego. Zmieniona temperatura zadana pomieszczenia pozostanie zachowana do następnego zaprogramowanego czasu przełączenia.

5.2 Menu podstawowe

Wyświetlacz

Opis

Nastawianie dnia tygodnia i godziny

Nastawianie temperatury komfortowej

Nastawiona temperatura komfortowa musi być przynajmniej o 0,5°C wyższa od temperatury obniżonej.

Nastawianie temperatury obniżonej

Włączanie i wyłączanie funkcji „Wykrywanie otwartego okna”

Wybór programu czasowego (Pro1, Pro2, Pro3, off) lub wejścia zewnętrznego (FP)

Włączanie i wyłączanie funkcji „Start adaptacyjny”

Aby zmienić nastawę punktu menu, wyświetlić odpowiedni punkt menu przyciskiem „+” i „-”. Nacisnąć przycisk „OK”.

Gdy wyświetlony zostanie symbol „Parametr do edycji”, przyciskiem „+” i „-” można zmienić nastawę punktu menu. Aby zapisać nastawy, nacisnąć przycisk „OK”.

Aby wyjść z menu podstawowego, nacisnąć przycisk „Menu”. Wyświetlone zostanie wskazanie standardowe.

5.3 Menu konfiguracyjne

Wyświe-tlacz	Opis
I1-I2 Wartości rzeczywiste
Pro1-Pro3 Programy czasowe
P1-P5 Parametry

W menu konfiguracyjnym można wyświetlać wartości rzeczywiste, programować programy czasowe dla trybu programatora czasowego i nastawiać parametry.

Aby przejść do menu konfiguracyjnego, przytrzymać przycisk „Menu”. Po ok. 3 sekundach wyświetlana jest wartość rzeczywista I1.

Przyciskiem „+” i „-” można przechodzić między poszczególnymi wartościami rzeczywistymi, programami czasowymi i parametrami.

Aby wyjść z menu konfiguracyjnego, nacisnąć przycisk „Menu”. Wyświetlone zostanie wskazanie standardowe.

5.3.1 Wartości rzeczywiste

Można wyświetlić następujące wartości rzeczywiste:

Wyświe-tlacz	Opis Jednostka
1 Rzeczywista temperatura pomieszczenia [°C] | [°F]
12	Względny czas grzania(Za pomocą parametru P5 można wyzerowaćlicznik.)	[h]

Wskazówka

Licznik względnego czasu grzania (12) zlicza czas, w którym urządzenie grzeje, w pełnych godzinach. Gdy urządzenie zostanie wyłączone, fazy grzania poniżej 60 minut nie są uwzględniane.

5.3.2 Programy czasowe

W celu korzystania z urządzenia w trybie programatora czasowego dostępne są trzy programy czasowe. Programy czasowe Pro1 i Pro2 są fabrycznie skonfigurowane. Program czasowy Pro3 można nastawić zgodnie z indywidualnymi potrzebami.

Wyświe-tlacz	Opis
Pro1	Program czasowy „codziennie”- powtarzanie: od poniedziałku do niedzieli
Pro2	Program czasowy „dni robocze”- powtarzanie: od poniedziałku do piątku
Pro3	Program czasowy „zdefiniowany przez użytkownika”- do 14 faz komfortowych z możliwością dowolnej konfiguracji

Wskazówka

Chcąc korzystać z trybu programatora czasowego, w menu podstawowym należy wybrać żądany program czasowy (patrz rozdział „Ustawienia / Menu podstawowe”).

Wskazówka

Przy nastawianiu programów czasowych należy zwrócić uwagę, aby dzień tygodnia i godzina były prawidłowo nastawione.

Wskazówka

Zasada obowiązująca dla wszystkich programów czasowych (Pro1, Pro2, Pro3):

Jeśli godzina zakończenia przekracza godzinę 23:59, godzina zakończenia zostanie automatycznie przesunięta na następny dzień tygodnia. Faza komfortowa jest utrzymywana przez północ i kończy się następnego dnia o ustawionej godzinie zakończenia.

Program czasowy Pro1 i Pro2

Program czasowy Pro1 i Pro2 pozwala na określenie godziny rozpoczęcia i zakończenia trybu komfortowego. W tym przedziale czasu urządzenie grzeje do nastawionej temperatury komfortowej. Poza tym okresem czasu urządzenie pracuje w trybie obniżonym. Z takiego układu wynika faza komfortowa i obniżona, która powtarza się codziennie (Pro1) bądź każdego dnia roboczego (Pro2).

Te fazy skonfigurowane są fabrycznie w następujący sposób:

- godz. 08:00 - godz. 22:00: Tryb komfortowy

- godz. 22:00 - godz. 08:00: Tryb obniżony

Wskazówka

Przy aktywowanym programie czasowym Pro2 urządzenie pracuje w weekend wyłącznie w trybie obniżonym.

Abu dopasować programy czasowe Pro1 i Pro2 do własnych potrzeb, należy postępować następująco:

▶ W menu konfiguracyjnym wybrać przyciskiem „+” i „-” żąda-ny program czasowy.

▶ Nacisnąć przycisk „OK”.

Wyświetlona zostanie godzina rozpoczęcia trybu komfortowego.

▶ Nastawić żądaną godzinę rozpoczęcia przyciskiem „+” i „-”.

▶ Nacisnąć przycisk „OK”.

Wyświetlona zostanie godzina zakończenia trybu komfortowego.

▶ Nastawić żądaną godzinę zakończenia przyciskiem „+” i „-”.

▶ W celu zapisania nacisnąć przycisk „OK”.

Program czasowy Pro3

Z pomocą programu czasowego Pro3 można określić do 14 oddzielnych faz komfortowych, które powtarzają się co tydzień.

Aby skonfigurować fazę komfortową w programie czasowym Pro3, postępować następująco:

▶ W menu konfiguracyjnym wybrać przyciskiem „+” i „-” żąda-ny program czasowy Pro3.

▶ Nacisnąć przycisk „OK”.

Na ekranie widoczne jest wskazanie „3---”.

▶ Nacisnąć przycisk „OK”.

Wyświetlony zostanie dzień tygodnia bądź grupa dni tygodnia.

▶ Nastawić przyciskiem „+” i „-” żądany dzień tygodnia bądź żądaną grupę dni tygodnia.

▶ Nacisnąć przycisk „OK”.

Wyświetlona zostanie godzina rozpoczęcia trybu komfortowego.

▶ Nastawić żądaną godzinę rozpoczęcia przyciskiem „+” i „-”.

▶ Nacisnąć przycisk „OK”.

Wyświetlona zostanie godzina zakończenia trybu komfortowego.

▶ Nastawić żądaną godzinę zakończenia przyciskiem „+” i „-”.

▶ Nacisnąć przycisk „OK”.

Faza komfortowa „3-01” jest skonfigurowana.

▶ Aby skonfigurować kolejną fazę komfortową, wybrać w programie czasowym Pro3 wskazanie „3---” przyciskiem „+” i „-”. Postępować zgodnie z opisem.

Wskazówka

Zaprogramowane fazy komfortowe można zresetować, uaktywniając parametr P4.

▶ Uaktywnienie parametru P4 skutkuje przywróceniem nastawy fabrycznej wszystkich programów czasowych (Pro1, Pro2, Pro3).

5.3.3 Parametry

Można wyświetlić następujące parametry:

Wyświe-tlacz	Opis Opcje
P1	Margines temperatury pomieszczenia	± 3 °C | ± 5 °F
P2 Format godziny 12 h | 24 h
P3 Jednostka wskazania temperatury °C | °F
P4 Reset programów czasowych (tryb programatora czasowego)		on | off
P5 Reset względnego czasu grzania on | off

Aby zmienić wartość parametru, wybrać odpowiedni parametr przyciskiem „+” i „-”. Nacisnąć przycisk „OK”.

Gdy wyświetlony zostanie symbol „Parametr do edycji”, przyciskiem „+” i „-” można zmienić wartość parametru. Aby zapisać nastawioną wartość, nacisnąć przycisk „OK”.

P1: Margines temperatury pomieszczenia

Nierównomierny rozkład temperatury w pomieszczeniu może prowadzić do różnicy między wyświetlaną temperaturą rzeczywistą l1 a temperaturą pomieszczenia zmierzoną przez użytkownika. Aby wyrównać tę różnicę, za pomocą parametru P1 można nastawić margines temperatury pomieszczenia równy ±3 °C.

Przykład: Urządzenie wskazuje 1 = 21,0 °C. Temperatura zmierzo-na przez użytkownika wynosi 20,0 °C. Występuje różnica 1,0 °C.

▶ Aby wyrównać różnicę, nastawić margines P1 = -1,0.

P2: Format godziny

Parametr P2 pozwala określić, czy godzina wyświetlana będzie w formacie 12-godzinnym, czy też 24-godzinnym.

P3: Jednostka wskazania temperatury

Za pomocą parametru P3 można określić, czy temperatura będzie wyświetlana w stopniach Celsjusza [°C], czy też w stopniach Fahrenheit [°F].

P4: Reset programów czasowych

Aktywacja parametru P4 powoduje przywrócenie nastaw fabrycznych wszystkich programów czasowych.

P5: Reset względnego czasu grzania

Poprzez aktywację parametru P5 resetuje się licznik względnego czasu grzania (I2).

6. Czyszczenie i konserwacja

Urządzenie nie posiada podzespołów, które musiałyby być pod-dawane konserwacji przez użytkownika.

Szkody materialne

• Do otworu wentylacyjnego nie pryskać środka do czyszczenia w aerozolu.

• Uważać, aby do urządzenia nie przedostała się wilgoć.

• Jeżeli na obudowie urządzenia wystąpią nieznaczne brązowawe przebarwienia, należy je zetrzeć wilgotną ściereczką.

• Urządzenie należy czyścić, gdy jest schłodzone, przy użyciu standardowych środków do czyszczenia. Unikać żracych środków czyszczących o właściwościach szorujących.

Wskazówka

Podczas regularnych konserwacji zalecamy również zlecanie kontroli przyrządów kontrolnych i regulacyjnych.

Zlecić wyspecjalizowanemu instalatorowi kontrolę zabezpieczeń, przyrządów kontrolnych i regulacyjnych najpóźniej po upływie 10 lat od pierwszego uruchomienia.

7. Usuwanie problemów

Problem	Przyczyna	Usuwanie
Pomieszczenie nie nagrzewa się dostatecznie. Urządzenie nie rozgrzewa się.	W urządzeniu nastawiona jest za niska temperatura.	Sprawdzić nastawioną temperaturę pomieszczenia.W razie potrzeby wyregułować.
	Brak zasilania energią elektryczną.	Skontrolować nastawy włącznika sieciowego, wyłącznika różnicowo-prądowego i bezpiecznika w instalacji budynku.
Pomieszczenie nie jest dostatecznie ogrzewane, mimo że urządzenie nagrzewa się.	Przegrzanie. Ogranicznik temperatury bezpieczeństwa ogranicza moc grzewczą.	Usunąć przyczynę (brud lub przeszkody we wlocie lub wylocie powietrza). Zwrócić uwagę na minimalne odległości!
	Zapotrzebowanie po-mieszczenia na ciepło przekracza moc urządzenia.	Zlikwidować straty ciepła (Zamknąć okna i drzwi. Uni-kać ciągłego wietrzenia.)
W pomieszczeniu jest za ciepło.	W urządzeniu nastawiona jest za wysoka temperatura.	Sprawdzić nastawioną temperaturę pomieszczenia.W razie potrzeby wyregułować.
	Wykryta temperatura po-mieszczenia różni się od rzeczywistej temperatury pomieszczenia.	Unikać przeszkód w wy-mianie powietrza między urządzeniem a powietrzem w pomieszczeniu.
Funkcja wykrywania otwartego okna nie reaguje.	Urządzenie nie wykry-wa znacznego spadku temperatury wskutek wietrzenia. (Funkcja wykrywania otwartego okna zakłada wcześniej-szą stabilną temperaturę pomieszczenia.)	Po wprowadzeniu nastaw w urządzeniu odczekać przez chwilę, aż temperatura po-mieszczenia całkowicie się ustabilizuje.
		Unikać przeszkód w wy-mianie powietrza między urządzeniem a powietrzem w pomieszczeniu.
		Na czas wietrzenia przełą-czyć urządzenie ręcznie na tryb Standby.
	Wykrywanie otwartego okna nie jest aktywo-wane.	Włączyć w menu podstawo-wym funkcję wykrywania otwartego okna.
Problem Przyczyna Usuwanie
Funkcja „Start adaptacyjny” nie działa zgodnie z oczekiwaniami.	Funkcja jest skuteczna tylko w trybie programatora czasowego.	Korzystać z trybu programatora czasowego, aby uzyskać optymalny komfort grzewczy.
	Temperatura pomieszczenia znacznie się waha bądź proces programowania urządzenia nie jest zakończony.	Odczekać kilka dni, aż reakcja ustabilizuje się.
	Funkcja „Start adaptacyjny” nie jest aktywowana.	Włączyć w menu podstawowym funkcję „Start adaptacyjny”.
Włączony jest program „FP”, ale urządzenie nie reaguje na wejście zewnętrzne.	Jeśli urządzenie nie wykrywa sygnału na wejściu zewnętrznym, grzeje ono w trybie komfortowym.	Skontrolować zewnętrzny sterownik i jego nastawy. Okablowanie musi być poprawnie wykonane i właściwie spolaryzowane.
Na ekranie widoczne jest wskazanie „Err” lub „E...”.	Wykryto błąd wewnętrzny.	Powiadomić wyspecjalizowanego instalatora.

Jeśli nie można usunąć przyczyny usterki, należy wezwać wyspecjalizowanego instalatora. W celu usprawnienia i przyspieszenia pomocy należy podać numer urządzenia z tabliczki znamionowej (000000-0000-000000).

INSTALACJA

8. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez wyspecjalizowanego instalatora.

8.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego osprzętu przeznaczonego do tego urządzenia oraz oryginalnych części zamiennych.

OSTROŻNIE - poparzenie

• Urządzenie montować wyłącznie na pionowej ścianie o odporności termicznej co najmniej 85 °C.
• Zachować minimalne odległości od sąsiednich powierzchni obiektów.

Szkody materialne

• Nie montować urządzenia bezpośrednio pod gniazdkiem elektrycznym.
• Zwrócić uwagę na to, aby przewód przyłączeniowy nie stykał się z żadnymi elementami urządzenia.

8.2 Przepisy, normy i wymogi

Wskazówka

Należy przestrzegać krajowych i lokalnych przepisów oraz wymogów.

9. Opis urządzenia

9.1 Zakres dostawy

Z urządzeniem dostarczane są:

- Uchwyt scienny (zawieszony na urządzeniu)

10. Montaż

10.1 Miejsce montażu

Instalacja w łazienkach

OSTRZEŻENIE porażenie prądem elektrycznym Podczas montażu urządzenia w pomieszczeniach z wanną i/lub prysznicem urządzenie może być podłączane wyłącznie do wtyczki z uziemieniem poza strefami bezpieczeństwa 0, 1 i 2. Odległość wtyczki od wanien i pryszniców musi wynosić co najmniej 600 mm. W razie wątpliwości skontaktować się z wyspecjalizowanym instalatorem.

3 600 2 1 0 2250 600 D0000097137

Elektryczne obszary ochronne w łazienice

10.2 Minimalne odległości

≥150 ≥100 ≥100 ≥100 ≥500 ≥20 D0000068096

10.3 Montaż uchwytu ściennego

Urządzenie przewidziane jest do montażu ściennego za pomocą dołączonego uchwytu ściennego. Urządzenie wolno montować wyłącznie w poziomie.

Wskazówka

• Uchwyt ścienny można wykorzystać jako szablon do zamocowania na ścianie. Dzięki temu zapewniona będzie niezbędna odległość od podłogi.
• Jeśli podłoga jest nierówna lub nachylona, skorzystać z poziomnicy.

1 2 3 4 D0000072159

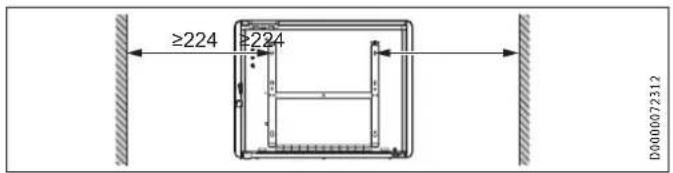

≥224 ≥224 D0000072312

▶ Odczepić uchwyt ścienny od urządzenia.
Postawić uchwyt ścienny z wyznaczonym punktem środkowym poziomo na podłodze. Zaznaczyć otwory 1 i 2.
Przesunąć uchwyt ścienny w góre, aby dolne otwory w uchwycie pokrywały się z naniesionymi w linii prostej oznaczeniami na ścianie montażowej.

Zaznaczyć otwory 3 i 4 na ścianie montażowej.
▶ Wywiercić otwory na 4 oznaczeniach.
Zamontować uchwyt ścienny za pomocą odpowiednich elementów mocujących (śruby, kołki). Pionowe otwory wzdłużne pozwalają wyrównać różnice położenia otworów mocujących.

10.4 Montaż urządzenia

1 D0000072157

1 Uchwyt scienny

Zawiesić urządzenie na szczelinach montażowych znajdujących się z tytu urządzenia na dolnych zaczepach na uchwycie ściennym.
▶ Ustawić urządzenie prosto.
W celu zablokowania nacisnąć urządzenie w kierunku ściany montażowej, aż urządzenie słyszalnie zatrzaśnie się w obu górnych sprężynach uchwytu ściennego.

1 2 D0000072158

1 Urządzenie
2 Śruba zabezpieczająca

- Zabezpieczyć urządzenie dołączoną śrubą zabezpieczającą z lewej strony uchwytu ściennego przed przypadkowym wyczepieniem.

10.5 Demontaż urządzenia

Poluzować i wyjąć śrubę zabezpieczającą z uchwytu ściennego.
▶ Odłączyć urządzenie, naciskając w dół sprężyny znajdujące się na górze uchwytu ściennego.
Przechylić urządzenie do przodu i zdjąć je z dolnych zaczepów uchwytu ściennego.

10.6 Podłączenie elektryczne

OSTRZEŻENIE porażenie prądem elektrycznym Wszystkie prace elektryczne, przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami krajowymi i lokalnymi.

OSTRZEŻENIE porażenie prądem elektrycznym - W przypadku podłączenia na stałe należy zapewnić możliwość odłączania urządzenia na wszystkich biegunach od sieci elektrycznej, za pomocą wyłącznika wielobiegunowego z rozwarciem styków wynoszącym co najmniej 3 mm. - Instalacja z elektrycznym przewodem przyłączenio- wym podłączonym na stałe jest niedopuszczalna.

Wskazówka

• Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.
• Do obowiązków wyspecjalizowanego instalatora należy odpowiedni dobór pola przekroju przewodu zasilającego.

Wskazówka

W środowisku innym niż domowe i w przypadku bardzo wysokiego obciążenia urządzenia, jak np. przy stałej pracy ciągłej, wskazane jest podłączenie urządzenia na stałe do puszki instalacyjnej.

Podłączenie urządzenia na stałe do puszki instalacyjnej może zostać wykonane wyłącznie przez elektryka z uprawnieniami.

OSTRZEŻENIE porażenie prądem elektrycznym

• Podczas podłączania do puszki instalacyjnej zwrócić uwagę na właściwe zabezpieczenie przed wyrwaniem przewodu.
• Zwrócić uwagę, aby urządzenie zostało podłączone do przewodu ochronnego.
• Skrócone końcówki kabli zakończyć ponownie w prawidłowy sposób tulejami kablowymi.

10.6.1 Seria CWM P

Dostarczone urządzenie jest wyposażone w sieciowy przewód przyłączeniowy z wtyczką do podłączenia do sieci elektrycznej. Dopuszczalne są następujące możliwości podłączenia do instalacji elektrycznej:

	CWM 500-3000 P
Podłączenie za pomocą sieciowego przewodu przyłączeniowego z wtyczką, do łatwo dostępnego gniazdka z zestykiem ochronnym.	X
Podłączenie na stałe w puszce instalacyjnej z przewodem ochronnym	X

• Przy podłączaniu do gniazda zwrócić uwagę, aby gniazdo po zainstalowaniu urządzenia było swobodnie dostępne.
• Jeśli urządzenie będzie podłączane na stałe, skrócić sieciowy przewód przyłączeniowy tak, aby prowadził bezpośrednio do puszki przyłączeniowej. Przy skracaniu sieciowego przewodu przyłączeniowego zwracać uwagę, aby urządzenie dało się bez problemu zdejmować ze ściany montażowej.

10.6.2 Seria CWM U

Urządzenie dostarczane jest z sieciowym przewodem przyłączeniowym bez wtyczki.

▶ W przypadku podłączania na stałe podłączyć 4-żyłowy kabel do puszki przyłączeniowej w sposób przedstawiony na rysunku:

D0000068123

1 Przewód zerowy = kolor niebieski
2 Faza = kolor brązowy
3 Przewód ochronny = zielono-żółty
4 Przewód sterujący = kolor czarny

Istnieją 3 możliwości podłączenia urządzenia:

- podłączenie urządzenia bez przewodu sterującego

urządzenie bez możliwości sterowania. Przewód sterujący nie jest podłączony. Należy zaizolować przewód sterujący.

- obniżenie temperatury za pośrednictwem przewodu sterującego

W celu obniżenia do nastawionej temperatury obniżonej czarny przewód sterujący jest sterowany przez zewnętrzny styk elektroniczny (np. programator czasowy).

- podłączenie przewodu sterującego do zewnętrznego sterownika

To urządzenie można podłączyć do każdego sterownika, które wyprowadza poniższe formy sygnałów jako sygnał sterujący.

Komenda	Oscyloskop	Tryb pracy	Temperatura grzania
Brak prądu		Tryb komfortowy	W zależności od nastawionej temperatury komfortowej
Oscylacja całkowita 230 V		Tryb obniżony	W zależności od nastawionej temperatury obniżonej
Półokres drgania negatywny -115 V		Ochrona przeciwmrozowa	Temperatura zabezpieczająca przed zamarznieciem
Półokres oscylacji pozytywny +115 V		Stop	Brak
Pełna oscylacja 230 V przez 3 sekundy		Tryb komfortowy -1 °C	1 °C mniej niż nastawiona temperatura komfortowa
Pełna oscylacja 230 V przez 7 sekundy		Tryb komfortowy -2 °C	2 °C mniej niż nastawiona temperatura komfortowa

11. Uruchomienie

Urządzenie jest gotowe do pracy po zamocowaniu na ścianie montażowej i podłączeniu do sieci elektrycznej.

Zdjąć folię ochronną z panelu obstugowego.

Czynności związane z wymianą sieciowego przewodu przyłączeniowego, np. w razie uszkodzenia, mogą być wykonywane wyłącznie przez wyspecjalizowanego instalatora posiadającego uprawnienia wydane przez producenta, przy użyciu oryginalnej części zamiennej.

13. Przekazanie urządzenia

Objaśnić użytkownikowi sposób działania urządzenia. Zwrócić jego uwagę szczególnie na wskazówki dotyczące bezpieczeństwa. Przekazać instrukcję obsługi i instalacji.

14. Dane techniczne

14.1 Wymiary i przyłącza

a20 100 450 b01 256 i13 D0000068095

CWM 500				P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
a20	Urządzenie	Szerokość	mm	348	426	426	582	738	894	1050
b01	Przepust na przewody elektryczne
i13	Uchwyt ścienny	Odległość między otworami w poziomie	mm	101	179	179	335	491	647	803

14.2 Dane dotyczące zużycia energii

Dane produktu odpowiadają rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów istotnych dla zużycia energii.

Informacje produktowe dotyczące elektrycznych miejscowych ogrzewaczy pomieszczeń zgodnie z rozporządzeniem (UE) 2015/1188

CWM 500		P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
CWM P		200254	200255	200256	200257	200258	200259	200260
CWM U		200261	200262	200263	200264	200265	200266	200267
Producent STIEBEL		ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Moc grzewcza
Znamionowa moc grzewcza P_nom	kW	0,5 0,8 1,0 1,5	2,0 2,5	3,0
Minimalna moc grzewcza (wartość orientacyjna) P_min	kW	0,0 0,0 0,0 0,0	0,0 0,0	0,0
Maksymalna ciągła moc grzewcza P_max,c	kW	0,5 0,8 1,0 1,5	2,0 2,5	3,0
Zużycie prądu pomocniczego
Przy znamionowej mocy grzewczej el _max	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Przy minimalnej mocy grzewczej el _min	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
W stanie gotowości el _SB	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Rodzaj mocy grzewczej/kontrola temperatury pomieszczenia
Jednostopniowa moc grzewcza, bez kontroli temperatury po-mieszczenia		-	-	-	-	-	-	-
Dwa lub więcej ręcznie nastawianych stopni, bez kontroli tempe-ratury pomieszczenia		-	-	-	-	-	-	-
Kontrola temperatury pomieszczenia za pomocą termostatu me-chanicznego		-	-	-	-	-	-	-
Z elektroniczną kontrolą temperatury pomieszczenia		-	-	-	-	-	-	-
Elektroniczna kontrola temperatury pomieszczenia i regulacja wg pory dnia		-	-	-	-	-	-	-
Elektroniczna kontrola temperatury pomieszczenia i regulacja wg dnia tygodnia		x	x	x	x	x	x	x
Pozostałe opcje regulacji
Kontrola temperatury pomieszczenia z wykrywaniem obecności		-	-	-	-	-	-	-
Kontrola temperatury pomieszczenia z wykrywaniem otwartego okna		x	x	x	x	x	x	x
Z opcjami zdalnego sterowania		-	-	-	-	-	-	-
Z regulacją adaptacyjną początku grzania		x	x	x	x	x	x	x
Z ograniczeniem czasu pracy		-	-	-	-	-	-	-
Z czujnikiem z czarną kulą		-	-	-	-	-	-	-

14.3 Tabela danych

		CWM 500 P/U	CWM 750 P/U	CWM 1000 P/U	CWM 1500 P/U	CWM 2000 P/U	CWM 2500 P/U	CWM 3000 P/U
CWM P		200254	200255	200256	200257	200258	200259	200260
CWM U		200261	200262	200263	200264	200265	200266	200267
Dane elektryczne
Moc przyłączeniowa	W	500	750	1000	1500	2000	2500	3000
Zasilanie sieciowe		1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V	1/N/PE ~ 230 V
Prąd znamionowy	A	2,2	3,3	4,3	6,5	8,7	10,9	13,0
Częstotliwość	Hz	50/-	50/-	50/-	50/-	50/-	50/-	50/-
Dane energetyczne
Roczny współczynnik wykorzystania ogrzewaniapomieszczeń _s	%	39	39	39	39	39	39	39
Wymiary
Wysokość	mm	450	450	450	450	450	450	450
Szerokość	mm	348	426	426	582	738	894	1050
Głębokość	mm	100	100	100	100	100	100	100
Masy
Masa	Kg	4,0	4,6	4,6	6,0	7,7	9,2	10,9
Wykonania
Położenie ochrony przedzamarzaniem	°C	7	7	7	7	7	7	7
Wersja		Urządzeniewiszące	Urządzeniewiszące	Urządzeniewiszące	Urządzeniewiszące	Urządzeniewiszące	Urządzeniewiszące	Urządzeniewiszące
Stopień ochrony (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24
Klasa ochrony		I	I	I	I	I	I	I
Kolor		Biały alpejski	Biały alpejski	Biały alpejski	Biały alpejski	Biały alpejski	Biały alpejski	Biały alpejski
Parametry
Zakres nastaw	°C	5-30	5-30	5-30	5-30	5-30	5-30	5-30

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmu - ją warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybu - torem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.

ul. Działkowa 2 | 02-234 Warszawa

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.pl

Russia

STIEBEL ELTRON LLC RUSSIA
