Terméktípus	Hőszivattyú-kiegészítő WPM rendszerhez
Méretek (magasság x szélesség x mélység)	400 x 310 x 100 mm
Súly	kb. 1,5 kg
Tápfeszültség	1/N/PE ~230 V, 50 Hz
Ajánlott biztosíték	6 A (biztonsági kapcsoló)
Védettségi fokozat	IP21
Környezeti hőmérséklet	0 és 55 °C között
Kommunikáció	CAN busz interfész
További keverőkörök száma	2
Medencevezérlő	Igen, elsődleges és másodlagos
Analóg interfészek (0...10 V)	2
Differenciálszabályozó	Igen
Kapcsolókimenetek	Igen
Relé kimenetek max. terhelése	Kimenetenként 2 A, összesen max. 6 A
Szerelés	Falra szerelés a WPM mellett
Mellékelt érzékelők	3 merülő-/felületi érzékelő TAF PT (PT1000)
Karbantartás	Csak szakképzett szerelő által
Tisztítás	Előlap letörlése száraz ruhával
Garancia	Lásd az országos garanciális feltételeket
Javítás	Csak eredeti alkatrészeket használjon
Élettartam	Hosszú távú használatra tervezve

Gyakran ismételt kérdések - WPE STIEBEL ELTRON

Mi a WPE funkciója?

A WPE hőszivattyú-kiegészítő a WPM rendszer kiegészítő funkciókkal bővíti, mint például két keverőkör, medencevezérlés, analóg interfészek és legfeljebb 6 hőszivattyú kaszkád.

Milyen tartozékok szükségesek a WPE-hez?

Egy WPM hőszivattyú-kezelő kötelező. Opcionálisan további merülő-/felületi érzékelők és távvezérlő.

Hogyan telepítem a WPE-t?

Szerelje a WPE-t a WPM mellé a falra. Biztosítson szabad helyet a készülék alatt egy csavarhúzó számára. Csatlakoztassa a BUS-kábelt és a hálózati feszültséget a kézikönyv szerint.

Milyen érzékelők járnak hozzá?

3 db TAF PT merülő-/felületi érzékelő (PT1000) jár hozzá hőmérsékletméréshez.

Mi a relé kimenetek maximális terhelése?

Minden relékimenet maximum 2 A terhelhető, az összes kimenet együttes terhelése nem haladhatja meg a 6 A-t.

Hogyan csatlakozik a WPE a WPM-hez?

Kösse össze mindkét eszköz CAN-Bus kapcsait (CAN A) egy BUS-kábellel. Csatlakoztassa a hálózati feszültséget is az X4.1 kapocs segítségével.

Telepíthetem magam a WPE-t?

A telepítést, üzembe helyezést és karbantartást csak szakképzett szerelő végezheti.

Mit tegyek hiba esetén?

Kapcsolja feszültségmentesítve a hőszivattyút. Ellenőrizze a paraméterbeállításokat és hogy az összes érzékelő megfelelően van-e csatlakoztatva.

Alkalmas a WPE kültéri használatra?

Nem, a WPE csak beltéri szerelésre alkalmas (IP21 védettségi fokozat), és nem szabad nedvességnek vagy szennyeződésnek kitenni.

Mik a WPE méretei?

A méretek 400 x 310 x 100 mm (magasság x szélesség x mélység).

HASZNÁLATI ÚTMUTATÓ WPE STIEBEL ELTRON

1. Általános tudnivalók 32

1.1 Párhuzamosan érvényes dokumentumok 32

1.2 Biztonsági tudnivalók 32

1.3 A dokumentumban használt egyéb jelölések ____ 32

1.4 Mértékegységek 32

1. Biztonság 32

2.1 Rendeltetésszerű használat 33

2.2 Általános biztonsági tudnivalók 33

2.3 Előírások, szabványok és rendelkezések ____ 33

2.4 Tanúsítvány 33

1. A készülék leírása 33

3.1 Szállítási terjedelem 33

3.2 Rendelhető tartozékok 33

1. Szerelés 33

4.1 Minimális távolságok 33

4.2 Felszerelési hely 33

4.3 Előkészületek 34

4.4 Fali szerelés 34

1. Elektromos csatlakozás 34

5.1 Készülékcsatlakozás 35

5.2 Csatlakoztatás a hőszivattyú-vezérlőhöz 35

5.3 Kapocskiosztás 36

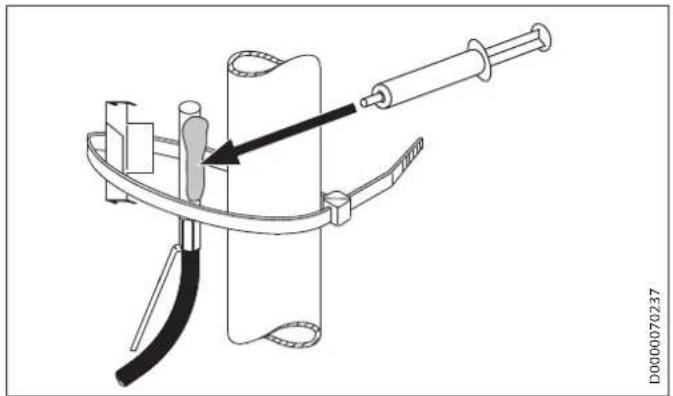

5.4 Érzékelők szerelése 38

1. Az elölap lezárása 38

2. Üzembe helyezés 39

3. Hibaelhárítás 39

4. Müszaki adatok 39

9.1 Az energiafogyasztásra vonatkozó adatok ____ 39

9.2 Adattábla 39

GARANCIA

KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS

1. Általános tudnivalók

Ez a dokumentum szakszerelőknek szól.

Megjegyzés

Használat előtt figyelmesen olvassa el ezt az útmutatót, és őrizze meg.

Ha a készüléket továbbadja, az útmutatót is adja át a következő felhasználónak.

1.1 Párhuzamosan érvényes dokumentumok

Hőszivattyú-vezérlő (WPM) kezelési útmutató

Hőszivattyú-vezérlő (WPM) üzembe helyezési útmutató

Hőszivattyú-vezérlő (WPM) telepítési útmutató

1.2 Biztonsági tudnivalók

1.2.1 A biztonsági tudnivalók felépítése

JELZÖSZÓ A veszély jellege Itt a biztonsági tudnivalók figyelmen kívül hagyásából adódó lehetséges következmények találhatók.

- Itt a veszély elhárításához szükséges intézkedések találhatók.

1.2.2 Szimbólumok, a veszély jellege

Szimbólum A veszély jellege

Sérülés

Áramütés

1.2.3 Jelzőszavak

JELZŐSZÓ	Jelentése
VESZÉLY	Olyan tudnivalók, amelyek figyelmen kívül hagyása sé-rüléshez vagy halálhoz vezet.
FIGYELMEZTE-TÉS	Olyan tudnivalók, amelyek be nem tartása súlyos vagy halálos sérüléseket okozhat.
VIGYÁZAT	Olyan tudnivalók, amelyek figyelmen kívül hagyása kö-zepesen súlyos vagy könnyű sérülésekhez vezethet.

1.3 A dokumentumban használt egyéb jelölések

Megjegyzés

Az általános tudnivalókat a mellettük lévő szimbólumok jelölik.

▶ Figyelmesen olvassa el a tudnivalók szövegét.

Szimbólum Jelentése

Anyagi kár

(a készülék sérülése, következményként fellépő kár, környezeti kár)

A készülék ártalmatlanítása

▶ Ez a szimbólum teendőkre utal. A szükséges műveleteket lépésről lépésre ismertetjük.

1.4 Mértékegységek

Megjegyzés

Egyéb megadás hiányában a méretek mm-ben érten-dők.

2. Biztonság

A készülék telepítését, üzembe helyezését, illetve karbantar-tását és javítását csak szakember végezheti el.

2.1 Rendeltetésszerű használat

A készülék háztartási környezetben történő alkalmazásra ké- szült. A készülék betanítás nélkül is biztonságosan használható. A készülék nem háztartási környezetben – pl. a kisiparban – is használható, amennyiben a felhasználás módja azonos.

Más jellegű vagy ettől eltérő felhasználás nem minősül rendeltetésszerűnek. A rendeltetésszerű használathoz tartozik a jelen útmutató, valamint a használt tartozékok útmutatóinak figyelembe vétele is.

2.2 Általános biztonsági tudnivalók

A kifogástalan működést és üzembiztonságot csak abban az esetben garantáljuk, ha a készülékhez az ajánlott tartozékokat és cserealkatrészeket használják.

• Szerelés közben és az első üzembe helyezés alkalmával a szakember felelős azért, hogy az érvényes előírások be legyenek tartva.
• A készüléket csak kompletten felszerelve és az összes biztonsági berendezésével együtt üzemeltesse.
• Szét- és összeszerelés közben a gépegységet védeni kell portól és szennyeződéstől.

2.3 Előírások, szabványok és rendelkezések

Megjegyzés

Minden nemzeti, valamint helyi előírást és rendeletet vegyen figyelembe.

2.4 Tanúsítvány

Lásd a készülék típustábláját.

3. A készülék leírása

A WPE hőszivattyú-bővítés további funkciókkal egészíti ki a WPM hőszivattyú-vezérlő rendszert. A kiegészítő funkciókat a WPM hőszivattyú-vezérlő kezelőegységén lehet beállítani.

A WPE hőszivattyú-bővítés a következőket kínálja:

• két további kevert fűtőkör
• egy medence szabályozó a medence primer és szekunder beépítéséhez
• két kiegészítő 0...10 V csatlakozóhely
• egy differenciálszabályozó
• kapcsolókimenetek

A WPE hőszivattyú-bővítés:

• lehetővé teszi kaszkádok kialakítását akár hat hőszivatytyúig bezárólag
• épületgépészeti irányítástechnikára való kapcsolódási lehetőséggel egészíti ki a WPM höszivattyú-vezérlő alapfunkcióit

3.1 Szállítási terjedelem

A készülékkel szállított tartozékok:

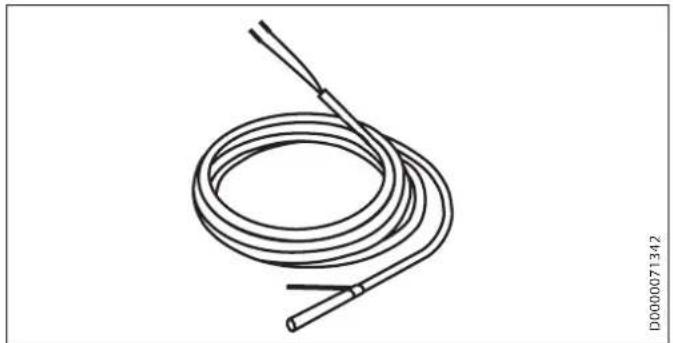

• 3 db TAF PT merülő-/felületi érzékelő
• 30 db kábelrögzítő ék

3.2 Rendelhető tartozékok

3.2.1 Szükséges tartozékok

- WPM hőszivattyú-vezérlő

3.2.2 További tartozékok

• TAF PT 2 m merülő- / felületi érzékelő
• TAF PT 5 m merülő- / felületi érzékelő
• FET távirányító

4. Szerelés

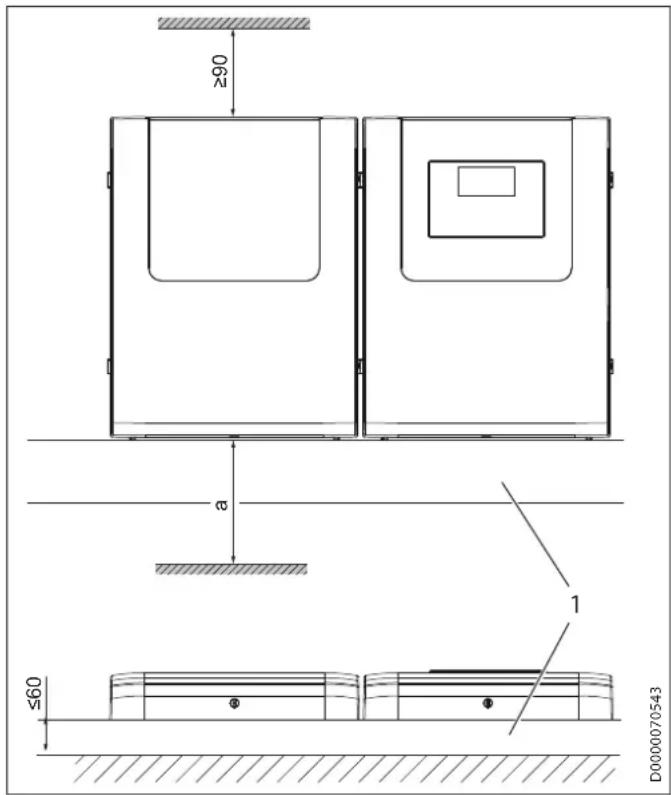

4.1 Minimális távolságok

1 Kábelcsatorna
a Hely csavarhúzó használatához

▶ A készülék alatt hagyjon elegendő helyet csavarhúzó használatához.

Javasoljuk, hogy a készülék bal, illetve jobb oldalán hagyjon elegendő helyet ahhoz, hogy a készülék kinyitásakor az előlapot a két oldal egyikén fel lehessen akasztani.

4.2 Felszerelési hely

Konstrukciójából adódóan a készüléket kizárólag falra lehet felszerelni.

▶ A készüléket a hőszivattyú-vezérlő mellett, bal vagy jobb oldalon lehet felszerelni.
▶ A készüléket sima felületre szerelje fel, hogy az elektromos vezetékek készülékhez vezetését megkönnyítse.
- Ügyelni kell arra, hogy a fali szerelvényház hátlapja felszerelt állapotban ne legyen hozzáférhető.

▶ A készüléket üzem közben óvni kell a nedvességtől, a szennyeződésektől és a sérülésektől.

4.3 Előkészületek

Megjegyzés

Az átvezető nyílások révén a készüléket könnyen összekapcsolhatja a hőszivattyú-vezérlővel (lásd az „Elektromos csatlakoztatás / Csatlakoztatás a hőszivattyú-vezérlőhöz“ c. fejezetet).

▶ Törje át az átvezető nyílásokat a hőszivattyú-vezérlő burkolatának jobb vagy bal oldalán.
▶ Törje át az átvezető nyílásokat a készülék burkolatának jobb vagy bal oldalán.

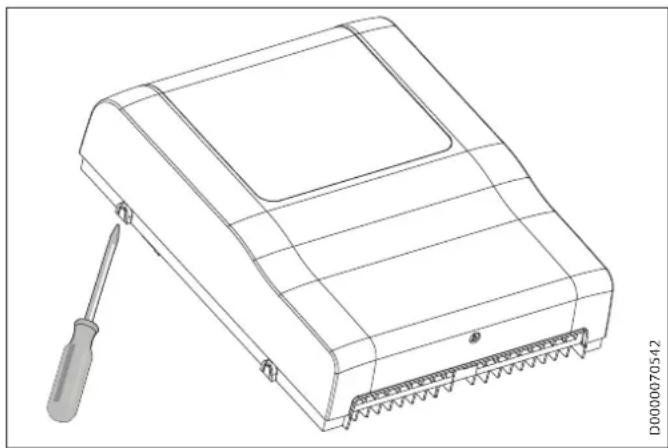

▶ Lazítsa meg az előlap alján található csavart.

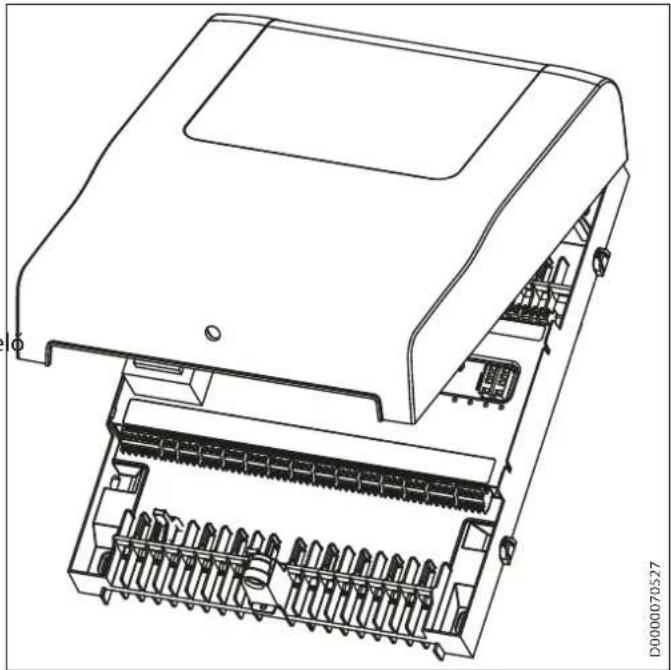

▶ Vegye le az elölapot.

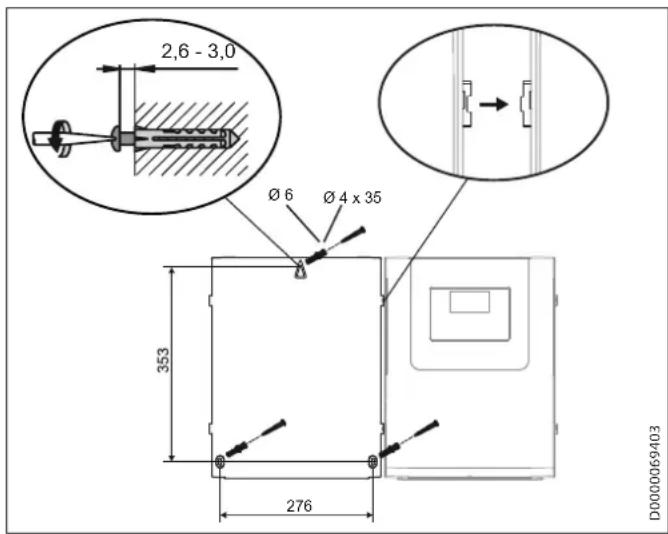

4.4 Fali szerelés

▶ Helyezze el a készüléket a WPM hőszivattyú-vezérlő szere-lési sablonjának a segítségével.
▶ Rajzolja fel a furatok helyét.
Fúrja ki a lyukakat, majd dugjon azokba megfelelő tipliket.
▶ A burkolat felső rögzítéséhez csavarjon be egy csavart a megfelelő tiplibe annyira, hogy a burkolatot még éppen be lehessen akasztani.

• Ügyeljen arra, hogy a készülék bekattanjon a WPM hőszivattyú-vezérlő szereléssegédjén.
  ▶ Ezt követően a burkolat annak alsó részénél két további csavarral fixen rögzíthető.
  ▶ Szereljen fel vízszintes kábelcsatornát a készülék alatt.

5. Elektromos csatlakozás

FIGYELMEZTETÉS Áramütés

Minden villamos bekötési és szerelési munkát a vonatkozó országos és regionális előírásoknak megfelelően kell elvégezni.

FIGYELMEZTETÉS Áramütés

▶ Mindenféle munkavégzéshez kapcsolja a hőszivattyút feszültségmentes állapotba.

FIGYELMEZTETÉS Áramütés

A hálózati áram bekötése csakis fix bekötéssel történhet. A készüléket legalább 3 mm pólustávolságú megszakítóval le kell tudni választani a hálózatról. Ezt a követelményt a relék, áram-védőkapcsolók, biztosítékok stb. írják elő.

FIGYELMEZTETÉS Áramütés

A készülék kisfeszültségű csatlakozásaira csak olyan komponensek csatlakoztathatók, amelyek érintésvédelmi törpefeszültségről (SELV) üzemelnek, és biztos hálózati leválasztással rendelkeznek. Más komponensek csatlakoztatása esetén a készülék egyes részei és a csatlakoztatott elemek hálózati feszültség alatt állhatnak.

Csak az általunk engedélyezett komponenseket használja.

Anyagi kár

▶ A bekötés során vegye figyelembe a relé kimenetek maximális terhelhetőségét (lásd a „Műszaki adatok / Adattábla“ c. fejezetet).

Megjegyzés

A rendelkezésre álló tápfeszültségnek meg kell egyeznie a hálózati feszültséggel.

▶ Vegye figyelembe a típustábla értékeit.

• Az elektromos csatlakoztatáskor vegye figyelembe a hőszivattyú mindenkori elektromos kapcsolási rajzát.
• Biztosítsa a helyszínen a készüléket egy 6 A áramerősségű teljesítményvédő-kapcsolóval.

Az „L“ (X4.1) kapocsra bekötött tápfeszültséget és az X4.2 („medencebemenet”) kapocs által kapcsolt „L” fázist azonos hibaáram-védőberendezésen keresztül kell vezetni, mert azok a WPE hőszivattyú-bővítésben közös nullavezetővel rendelkeznek.

Ügyeljen arra, hogy az „L“ és az „L“ azonos fázisú legyen.
▶ A felszerelést megelőzően minden pólusnál válassza le a fűtőberendezést az elektromos hálózatról.

A WPE hőszivattyú-bővítés nem tartalmaz biztosítékokat a csatlakoztatott fogyasztók számára. Az „L“ (X4.1) csatlakozón (tápfeszültség) és az „L*“ (X4.2) csatlakozón (a relé kimenetek

tápfeszültsége) keresztül beiktatható egy-egy biztosíték a rákapcsolt fogyasztók számára.

▶ Kötegelje össze a megfelelő elektromos vezetékeket kábelkötegelővel a csatlakozókapcsok közelében.

5.1 Készülékcsatlakozás

Anyagi kár

A buszvezetékeket, a hálózati tápkábeleket és az érzékelők vezetékeit egymástól elkülönítve kell beépíteni.

Megjegyzés

▶ A flexibilis elektromos vezetékeket védőcsőben vagy kábelcsatornában vezesse.

A fali szerelvényház kábelátvezetései 6 ... 12 mm külső átmérőjű rögzített és flexibilis elektromos vezetékekhez felelnek meg.

A hálózati és kisfeszültségű áramkör komponenseit a fali sze- relvényház szerkezetileg elkülönítve tartalmazza.

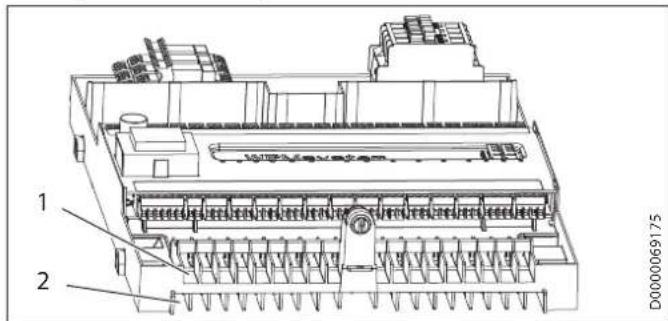

1 Elülső kábelbevezetés a hálózati feszültségű vezetékek számára

2 Hátulsó kábelbevezetés a kisfeszültségű vezetékek számára

▶ A kisfeszültségű elektromos vezetékeket alulról vezesse be a készülék hátulsó kábelbevezetőibe.
▶ A hálózati feszültségű elektromos vezetékeket alulról vezesse be a készülék elülső kábelbevezetőibe.
▶ A hálózati feszültség csatlakoztatásakor ügyelni kell a vé-dővezeték előírásoknak megfelelő bekötésére.
Rögzítse az összes elektromos vezetéket közvetlenül a fali burkolat alatt a mellékelt piros ékekkel.

Megjegyzés

A piros ékek az elektromos vezetékek rögzítésére szolgálnak.

▶ Ne használja a piros ékeket kihúzás elleni rögzítőként.

Anyagi kár

▶ Húzza meg a sorkapcsokon az összes csavart. A nem bekötött kapocshelyek csavarjait is meg kell húzni.

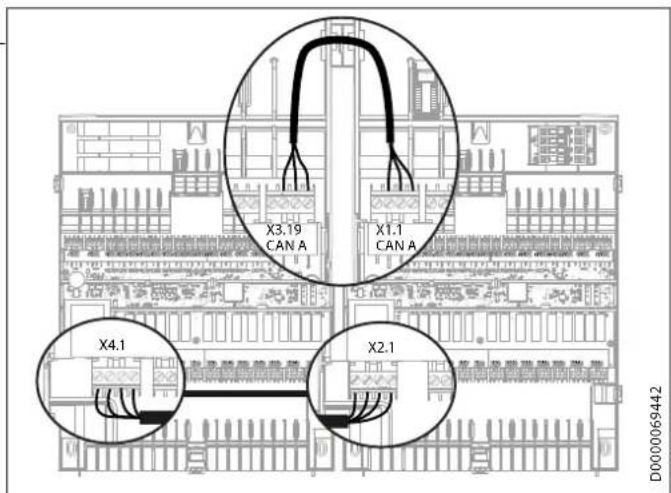

5.2 Csatlakoztatás a hőszivattyú-vezérlőhöz

▶ Vezessen át egy BUSZ vezetéket a felső átvezető nyíláson.
Csatlakoztassa a BUSZ vezetéket a „CAN A“ kapcsokho A buszvezeték „+” kapcsát nem szabad a csatlakozáskor használni.
▶ Vezessen át egy elektromos hálózati tápkábelt az alsó át-vezető nyíláson.
▶ Csatlakoztassa az elektromos hálózati tápkábelt a hőszivattyú-vezérlő X2.1 és a hőszivattyú-bővítés X4.1 kapcsához. Csak egy L csatlakozó szükséges hozzá.

Megjegyzés

A höszivattyú-vezérlő és a höszivattyú-bővítés közti elektromos hálózati tápkábelt vezetheti a készüléken kívüli kábelcsatornában is.

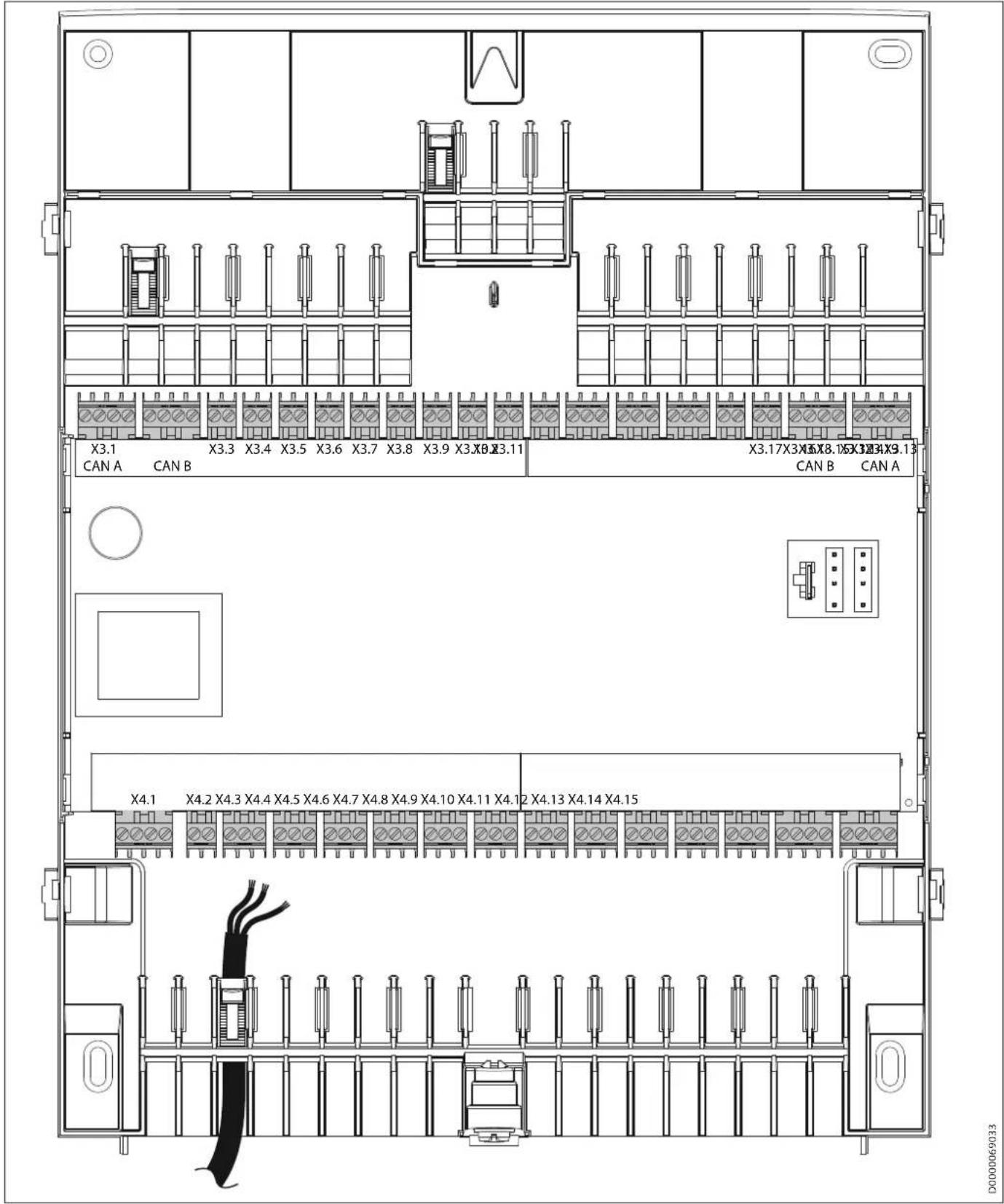

5.3 Kapocskiosztás

Kisfeszültség
X3.1CAN A	+ -LHH	+ -LHH	CAN (A WPM hőszivattyú-vezérlő csatlakozója)
X3.2CAN B	+ -LHH	+ -LHH	CAN (a kezelőegység és a távirányító csatlakozója)
X3.3 1	2	JelTest
X3.4 1	2	JelTest	Elsödleges medence érzékelő
X3.5 1	2	JelTest	Másodlagos medence érzékelő
X3.6 1	2	JelTest	4. fütőköri érzékelő
X3.7 1	2	JelTest	5. fütőköri érzékelő
X3.8 1	2	JelTest	nem foglalt
X3.9 1	2	JelTest	1.1. differenciálérzékelő / 1. termosztát érzékelő
X3.10 1	2	JelTest	1.2. differenciálérzékelő
X3.11 1	2	JelTest	2.1. differenciálérzékelő / 2. termosztát érzékelő
X3.12 1	2	JelTest	2.2. differenciálérzékelő
X3.13	123	JelTestJel	nem foglalt
X3.14	+BE⊥	nem vezérelt12 VbemenetTEST	1 / 0...10 V analóg bemenet
X3.15	+BE⊥	nem vezérelt12 VbemenetTEST	2 / 0...10 V analóg bemenet
X3.16 1	2	JelTest	PWM 3. kimenet
X3.17 1	2	JelTest	PWM 4. kimenet
X3.18CAN B	+ -LHH	+ -LHH	CAN (a kezelőegység és a távirányító csatlakozója)
X3.19CAN A	+ -LHH	+ -LHH	CAN (A WPM hőszivattyú-vezérlő csatlakozója)

Tápfeszültség
X4.1	L	L	Áramellátás
	L	L
	N	N
	1	PE
X4.2 L'		L'	Medence bemenet„L" szivattyúk
	L*	L*
X4.3	L	L	4. fütőköri keringető szivattyú
	N	N
	1 PE	PE
X4.4	L	L	5. fütőköri keringető szivattyú
	N	N
	1 PE	PE
X4.5	L	L	nem foglalt
	N	N
	1 PE	PE
X4.6	L	L	3. puffer-töltőszivattyú
	N	N
	1 PE	PE
X4.7	L	L	4. puffer-töltőszivattyú
	N	N
	1 PE	PE
X4.8	L	L	5. puffer-töltőszivattyú
	N	N
	1 PE	PE
X4.9	L	L	6. puffer-töltőszivattyú
	N	N
	1 PE	PE
X4.10	L	L	1. differenciálszabályozó / 1. ter-mosztát kimenete
	N	N
	1 PE	PE
X4.11	L	L	2. differenciálszabályozó / 2. ter-mosztát kimenete
	N	N
	1 PE	PE
X4.12	L	L	Primer úszómedence-szivattyú
	N	N
	1 PE	PE
X4.13	L	L	Szekunder úszómedence-szivaty-tyú
	N	N
	1 PE	PE
X4.14	▲	Keverő NYIT	4. fütőköri keverő(X4.14.1 Keverő NYIT,X4.14.4 Keverő ZÁR)
	N	N
	1 PE	PE
	▼	Keverő ZÁR
X4.15	▲	Keverő NYIT	5. fütőköri keverő(X4.15.1 Keverő NYIT,X4.15.4 Keverő ZÁR)
	N	N
	1 PE	PE
	▼	Keverő ZÁR

5.4 Érzékelők szerelése

▶ A készülék üzembe helyezése előtt kösse be az összes szükséges érzékelőt.

Megjegyzés

Kültéri hömérséklet-érzékelőre nem lesz szükség. A WPM höszivattyú-vezérlő továbbítja a kültéri hömérséklet értékét a WPE höszivattyú-bővítés felé.

5.4.1 TAF PT merülő- / felületi érzékelő

▶ Az érzékelőket igény szerint felületi érzékelőként vagy merülő érzékelőként szerelje fel.

Felszerelés felületi érzékelőként

▶ Tisztítsa meg a csövet.

Megjegyzés

A rögzítőkapocs süllyesztékei eltérő nagyságúak.

▶ Nyomja a rögzítőkapocs kisebbik süllyesztékét az érzékel egyik hornyába.
▶ Nyomja a tartókapocs nagyobbik süllyesztékét az érzékelőre.
▶ Vigyen fel hővezető pasztát az érzékelőre.
Rögzítse az érzékelőt a rögzítőkapoccsal és a kábelkötegelővel.

Felszerelés merülő érzékelőként

A merülő érzékelőre a puffertárolóban lévő süllyesztett perselyhez van szükség.

▶ Nyomja a rúgót lefelé. A rugó az érzékelő süllyesztett perselyben való rögzítésére szolgál.

▶ Vigyen fel hővezető pasztát az érzékelőre.

▶ Tolja az érzékelőt a süllyesztett perselybe.

5.4.2 Érzékelő-ellenállásértékek

Hömerseklet [°C] PT 1000 érzékelő
	Ellenállás [Ω]
-30 882
-20 922
-10 961
0 1000
10 1039
20 1078
25 1097
30	1117
40 1155
50 1194
60 1232
70 1271
80 1309
90 1347
100	1385
110	1423
120	1461

1. Az elölap lezárása


Akassza be az előlapot a készülék tetejébe.
▶ Alul határozott mozdulattal nyomja rá a készülékre az előlapot.
Rögzítse az előlap alját a csavarral.

7. Üzembe helyezés

Megjegyzés

A hőszivattyú-vezérlő üzembe helyezési útmutatója tartalmazza a beállítható paraméterek áttekintését és leírását.

A WPE hőszivattyú-bővítés összes beállítását, a készülék üzembe helyezését, valamint a berendezés üzemeltetőjének beta-nítását szakszerelőnek kell végeznie.

Az üzembe helyezést a WPM hőszivattyú-vezérlő telepítési és üzembe helyezési útmutatója szerint kell végezni. Üzembe helyezéshez az ügyfélszolgálatunktól is igényelhető támogatás, külön díjazás ellenében.

Mivel egy hőszivattyú-rendszer számos különböző alkatrész-ből állhat, a rendszer működésének ismerete elengedhetetlen.

BUSZ-inicializálás

A buszvezeték csatlakoztatásakor nemcsak a rendszer elektronikus kommunikációhoz szükséges összeköttetés jön létre. Az üzembe helyezéskor a BUSZ vezeték felhelyezésével egyúttal a hőszivattyú működtetésére szolgáló készülék specifikus címet is adunk.

Megjegyzés

A WPE höszivattyú-bővítés csak az összes szükséges érzékelő csatlakoztatása után helyezhető feszültség alá. A WPE höszivattyú-bővítés nem észleli az utólagosan csatlakoztatott érzékelőket. Példa: Ha az első üzembe helyezéskor nem csatlakoztattak egy fűtőköri érzékelőt, akkor a kijelzön nem fognak megjelenni a megfelelő fűtőkör paraméterei, programjai és hőmérsékleti értékei. Így ezek az értékek nem programozhatók.

A BUSZ vezeték bekötésekor kötelező betartani az alábbi sorrendet:

▶ Adja rá a WPM hőszivattyú-vezérlő és a WPE hőszivatytú-bővítés hálózati feszültségét.

▶ Adja rá a hőszivattyú tápfeszültségét.

A DIAGNÓZIS / RENDSZER menü ADATBUSZ-HASZNÁLÓ menüpontjában látható az összes rákapcsolt adatbusz használó a mindenkori szoftververzióval.

A hőszivattyúk inicializálásának befejezését követően a DIAGNÓZIS / RENDSZER menü HŐSZIVATTYÚ-TÍPUSOK pontjában ellenőrizni lehet, hogy megjelenik-e az összes rákapcsolt hőszivattyú.

A rendszer paraméter-beállításokkal való konfigurálása

A hőszivattyú-vezérlő üzembe helyezési útmutatójának „Beállítások / A paraméterek áttekintése“ c. fejezetében található lista tartalmazza a WPE hőszivattyú-bővítés működési módjára vonatkozó összes beállítást.

▶ A berendezés hibás működése esetén először a paraméter-beállításokat ellenőrizze.

8. Hibaelhárítás

FIGYELMEZTETÉS Áramütés

▶ Mindenféle munkavégzéshez kapcsolja a hőszivattyút feszültségmentes állapotba.

Probléma Ok Elhárítás
Egy tájékoztató érték nem jelenik meg.	Szabálytalanul csatlakoztatták az érzékelőt.	Válassza le a készüléket a hálózatról. Csa tlakoz-tassa az érzékelőt. Ismét adja rá a rendszerre a hálózati feszültséget.

9. Müszaki adatok

9.1 Az energiafogyasztásra vonatkozó adatok

A termékadatok teljesítik az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó uniós előírásokat.

WPE
234725
Gyártó		STIEBELTRON
A hőmérséklet-szabályzó besorolása (inverteres hőszivaty-tyú esetén)		VI
A hőmérséklet-szabályzó besorolása (BE/KI működésű hőszivattyú esetén)		VII
A hőmérséklet-szabályzó hozzájárulása a központi fűtés szezonfüggő energiahatékonyságához (inverteres hőszivattyú esetén)	%	4
A hőmérséklet-szabályzó hozzájárulása a központi fűtés szezonfüggő energiahatékonyságához (BE/KI működésű hőszivattyú esetén)	%	3,5

9.2 Adattábla

		WPE
		234725
Védettség (IP)		IP21
Környezeti hőmérséklet	°C	0...55
Érzékelő-ellenállás	Ω	1000
Kommunikációs rendszer		CAN busz interfész
Relé kimenetek max. terhelhetősége	A	2 (2)
Méretezési lököfeszültség	V	4000
Az összes relé kimenet együttes max. terhe-lése	A	6 (6)
Az automatikus ciklusok száma		100000
Szennyezettségi szint		2
Működési elv		1.B
Alkalmas:		Fali szerelés
Magasság	mm	400
Szélesség	mm	310
Mélység	mm	100
Hálózati csatlakozás	1/N/PE ~ 230 V 50 Hz

Garancia

A Németországon kívül vásárolt készülékekre nem érvénye- sek cégünk németországi vállalatainak garanciális feltételei. Az olyan országokban, amelyekben termékeinket egy leány- vállaltunk terjeszti, a garanciát elsősorban a leányvállalatunk biztosítja. Garancia csak akkor nyújtható, ha az adott leányvá- lalat kiadta saját garanciális feltételeit. Azon felül semmilyen garanciát nem nyújtunk.

Az olyan készülékekre nem tudunk garanciát biztosítani, amelyek olyan országokban vásároltak meg, amelyekben nincs leányvállalatunk. Ezek a rendelkezések nem érintik az importőr által biztosított esetleges garanciát.

Környezetvédelem és újrahasznosítás

▶ A készülékeket és az anyagokat a használatuk után a nemzeti előírásoknak megfelelően ártalmatlanítsa.

Ha a készüléken egy áthúzott szemeteskuka szimbóluma látható, vigye a készüléket újra-felhasználás és újrahasznosítás céljából a kom-munális gyűjtőhelyekre vagy a kiskereskedelmi visszavételi pontokra.

Ez a dokumentum újrahasznosítható papírból készült.

▶ A dokumentumot a készülék életciklusának végén a nemzeti előírásoknak megfelelően ártalmatlanítsa.

ASENNUS

1. Yleisiä ohjeita 42
