Typ produktu	Rozszerzenie pompy ciepła dla systemu WPM
Wymiary (wysokość x szerokość x głębokość)	400 x 310 x 100 mm
Waga	ok. 1,5 kg
Napięcie zasilania	1/N/PE ~230 V, 50 Hz
Zalecany bezpiecznik	6 A (wyłącznik bezpieczeństwa)
Stopień ochrony	IP21
Temperatura otoczenia	0 do 55 °C
Komunikacja	Interfejs CAN Bus
Liczba dodatkowych obwodów mieszających	2
Regulator basenowy	Tak, pierwotny i wtórny
Interfejsy analogowe (0...10 V)	2
Regulator różnicowy	Tak
Wyjścia przełączające	Tak
Maks. obciążenie wyjść przekaźnikowych	2 A na wyjście, łącznie maks. 6 A
Montaż	Montaż ścienny obok WPM
Czujniki w zestawie	3 czujniki zanurzeniowe/przylegające TAF PT (PT1000)
Konserwacja	Tylko przez wykwalifikowanego instalatora
Czyszczenie	Wycierać płytę czołową suchą szmatką
Gwarancja	Patrz krajowe warunki gwarancji
Naprawa	Używać tylko oryginalnych części
Żywotność	Zaprojektowany do długotrwałego użytkowania

Często zadawane pytania - WPE STIEBEL ELTRON

Jaka jest funkcja WPE?

Rozszerzenie pompy ciepła WPE rozszerza system WPM o dodatkowe funkcje, takie jak dwa obwody mieszające, regulacja basenu, interfejsy analogowe i kaskady do 6 pomp ciepła.

Jakie akcesoria są potrzebne do WPE?

Menadżer pompy ciepła WPM jest obowiązkowy. Opcjonalnie dostępne są dodatkowe czujniki zanurzeniowe/przylegające i pilot.

Jak zainstalować WPE?

Zamontuj WPE obok WPM na ścianie. Zapewnij wolną przestrzeń pod urządzeniem dla śrubokręta. Podłącz kabel BUS i napięcie sieciowe zgodnie z instrukcją.

Które czujniki są dostarczane?

Dostarczane są 3 czujniki zanurzeniowe/przylegające TAF PT (PT1000) do pomiaru temperatury.

Jakie jest maksymalne obciążenie wyjść przekaźnikowych?

Każde wyjście przekaźnikowe może być obciążone maksymalnie 2 A, całkowite obciążenie wszystkich wyjść nie może przekraczać 6 A.

Jak podłączyć WPE do WPM?

Połącz zaciski CAN-Bus (CAN A) obu urządzeń kablem BUS. Podłącz również napięcie sieciowe przez zacisk X4.1.

Czy mogę samodzielnie zainstalować WPE?

Instalacja, uruchomienie i konserwacja mogą być wykonywane tylko przez wykwalifikowanego instalatora.

Co zrobić w przypadku awarii?

Odłącz napięcie od pompy ciepła. Sprawdź ustawienia parametrów i czy wszystkie czujniki są prawidłowo podłączone.

Czy WPE nadaje się do użytku na zewnątrz?

Nie, WPE nadaje się tylko do montażu wewnętrznego (stopień ochrony IP21) i nie może być narażony na wilgoć lub brud.

Jakie są wymiary WPE?

Wymiary to 400 x 310 x 100 mm (wysokość x szerokość x głębokość).

INSTRUKCJA OBSŁUGI WPE STIEBEL ELTRON

Montáž jako ponorné čidlo

1. Wskazówki ogólne 22
   1.1 Inne obowiązujące dokumenty ____ 22
   1.2 Wskazówki dotyczące bezpieczeństwa ____ 22
   1.3 Inne oznaczenia stosowane w niniejszej dokumentacji ____ 22
   1.4 Jednostki miar 22
2. Bezpieczeństwo 22
   2.1 Użytkowanie zgodne z przeznaczeniem ____ 23
   2.2 Ogólne wskazówki dotyczące bezpieczeństwa ____ 23
   2.3 Przepisy, normy i wymogi 23
   2.4 Znak kontroli 23
3. Opis urządzenia 23
   3.1 Zakres dostawy 23
   3.2 Osprzet 23
4. Montaż 23
   4.1 Minimalne odległości 23
   4.2 Miejsce instalacji 24
   4.3 Przygotowania 24
   4.4 Montaż ścienny ____ 24
5. Podłączenie elektryczne 24
   5.1 Podłączanie urządzenia 25
   5.2 Podłączanie do regulatora pompy ciepła ____ 25
   5.3 Wykorzystanie zacisków 26

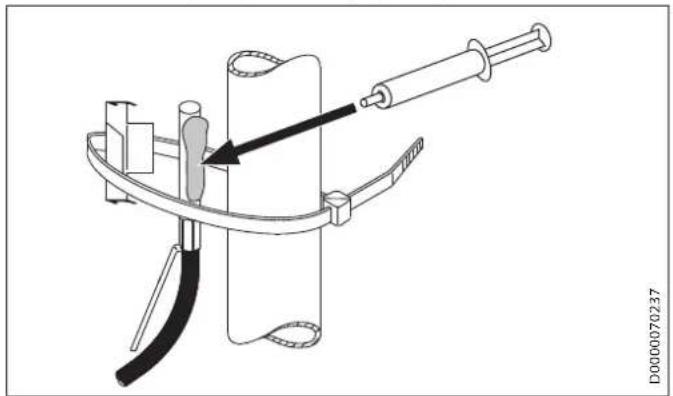

   5.4 Montaż czujników 28

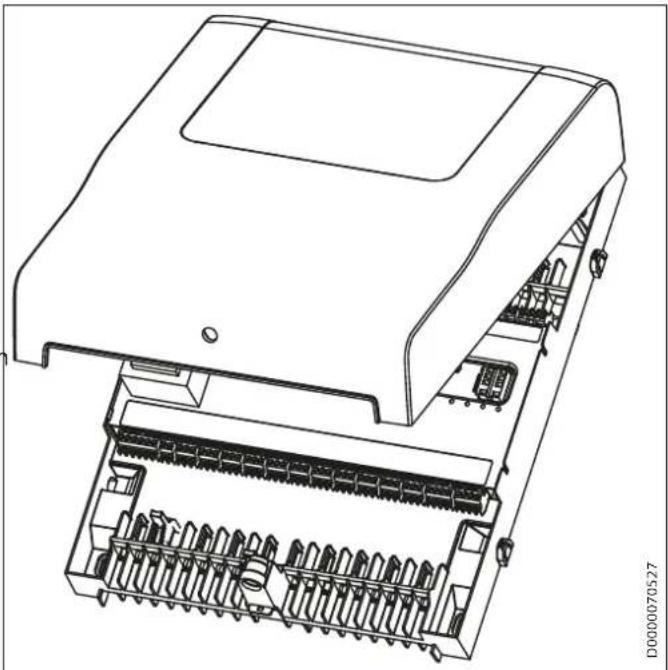

6. Zamykanie maskownicy przedniej ____ 28
7. Uruchomienie 28
8. Usuwanie usterek 29
9. Dane techniczne 29
   9.1 Dane dotyczące zużycia energii ____ 29
   9.2 Tabela danych 29

GWARANCJA

OCHRONA ŚRODOWISKA NATURALNEGO I RECYCLING

1. Wskazówki ogólne

Niniejszy dokument przeznaczony jest dla wyspecjalizowanych instalatorów.

Wskazówka

Przed przystąpieniem do użytkowania należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.

W przypadku przekazania produktu innemu użytkownikowi należy załączyć niniejszą instrukcję.

1.1 Inne obowiązujące dokumenty

Instrukcja obsługi WPM
Instrukcja uruchomienia WPM
Instrukcja instalacji WPM

1.2 Wskazówki dotyczące bezpieczeństwa

1.2.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu określone są potencjalne skutki nie- przestrzegania wskazówki dotyczącej bezpieczeństwa.

▶ W tym miejscu są określone środki zapobiegające zagrożeniu.

1.2.2 Symbole i rodzaje zagrożenia

Symbol	Rodzaj zagrożenia
	Obrażenia ciała
	Porażenie prądem elektrycznym

1.2.3 Hasła ostrzegawcze

HASŁO OSTRZE-GAWCZE	Znaczenie
ZAGROŻENIE	Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.
OSTRZEŻENIE	Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.
OSTROŻNIE	Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.3 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Wskazówki ogólne są oznaczone symbolem umieszczonym obok.

▶ Należy dokładnie zapoznać się z treścią wskazówek.

Symbol	Znaczenie
	Szkody materialne (uszkodzenia urządzenia, szkody wtórne, szkody dla środowiska naturalnego)
	Utylizacja urządzenia

- Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.4 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez wyspecjalizowanego instalatora.

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do użytku w budownictwie mieszkaniowym. Może być bezpiecznie użytkowane przez nie-przeszkolone osoby. Urządzenie może być użytkowane również poza budownictwem mieszkaniowym, np. w budynkach gospodarczych i przemysłowych, pod warunkiem użytkowania zgodnego z przeznaczeniem.

Inne lub wykraczające poza obowiązujące ustalenia użytkowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego osprzętu.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego osprzętu, przeznaczonego do tego urządzenia, oraz oryginalnych części zamiennych.

• Podczas instalacji i pierwszego uruchomienia wyspecjalizowany instalator odpowiedzialny jest za przestrzeganie obowiązujących przepisów.
• Urządzenie należy użytkować wyłącznie w stanie całkowicie zmontowanym i z wszystkimi elementami zabezpieczającymi.
• W trakcie trwania prac budowlanych chronić urządzenie przed kurzem i zanieczyszczeniami.

2.3 Przepisy, normy i wymogi

Wskazówka

Należy przestrzegać krajowych i lokalnych przepisów oraz wymogów.

2.4 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

3. Opis urządzenia

Rozszerzenie pompy ciepła WPE uzupełnia system WPM o dalsze funkcje. Dodatkowe funkcje można nastawić na jednostce obsługowej regulatora pompy ciepła WPM.

Rozszerzenie pomp ciepła WPE oferuje:

• dwa dodatkowe mieszane obiegi grzewcze
• regulator basenowy do pierwotnego i wtórnego podłączenia basenu
• dwa dodatkowe interfejsy 0...10 V
• regulator różnicowy
• wyjścia przełączające

Rozszerzenie pomp ciepła WPE:

• umożliwia stworzenie kaskad z maksymalnie sześcioma pompami ciepła
• uzupełnia funkcje podstawowe regulatora pomp ciepła WPM o opcje podłączenia systemu zarządzania budynkiem GLT

3.1 Zakres dostawy

Z urządzeniem dostarczane są:

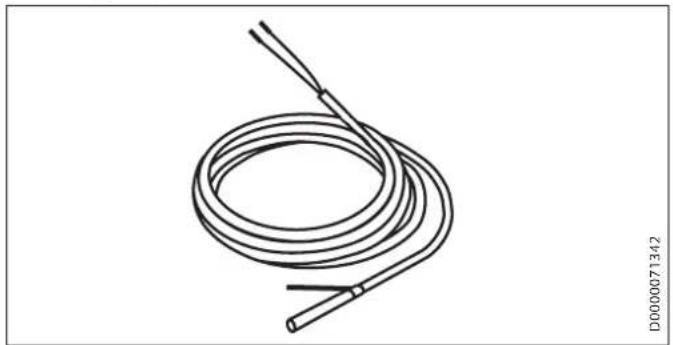

• 3 czujniki zanurzeniowe / przylgowe TAF PT
• 30 klinów do zamocowania przewodów

3.2 Osprzęt

3.2.1 wymagany osprzęt

- Regulator pomp ciepła WPM

3.2.2 Dalszy osprzęt

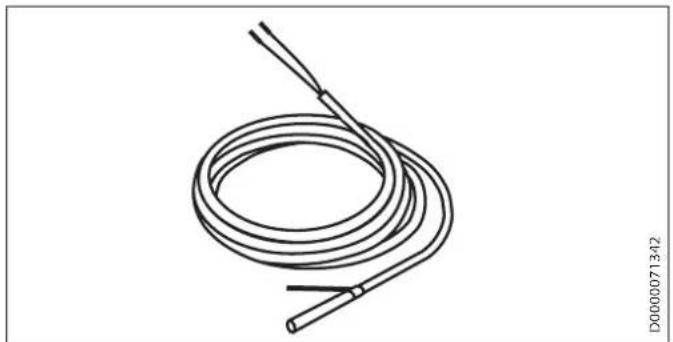

• Czujnik zanurzeniowy / przylgowy TAF PT 2 m
• Czujnik zanurzeniowy / przylgowy TAF PT 5 m
• Zdalne sterowanie FET

4. Montaż

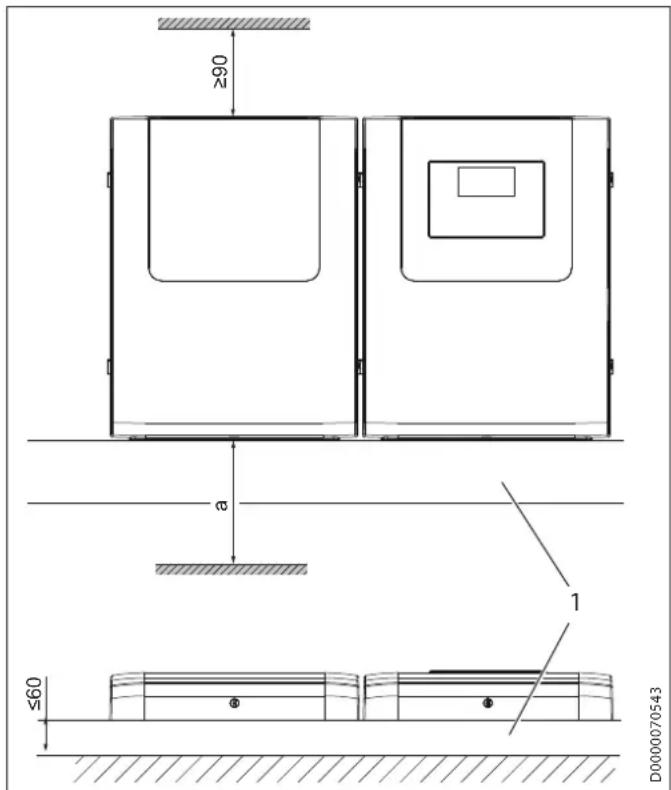

4.1 Minimalne odległości

1 Kanał kablowy

a Miejsce na użycie śrubokręta
▶ Pod urządzeniem należy pozostawić dostateczną ilość miejsca na użycie śrubokręta.

Zalecamy pozostawienie dostatecznej ilości miejsca z lewej bądź z prawej strony urządzenia, aby podczas otwierania urządzenia można było zawiesić maskownicę przednią na jednym z obu boków.

4.2 Miejsce instalacji

Urządzenie jest przeznaczone wyłącznie do montażu ściennego.

▶ Urządzenie należy zainstalować z lewej lub prawej strony obok regulatora pompy ciepła.
- Urządzenie zamontować na gładkim podłożu montażowym, aby ułatwić układanie przewodów elektrycznych.
▶ Należy zwrócić uwagę, aby po zamontowaniu tył obudowy ściennej nie był dostępny.
Podczas eksploatacji chronić urządzenie przed wilgocią, brudem i uszkodzeniem.

4.3 Przygotowania

Wskazówka

Otwory przelotowe pozwalają na łatwe połączenie z regulatorem pompy ciepła (patrz „Przyłącze elektryczne / Podłączenie do regulatora pompy ciepła").

▶ Wyłamać otwory przelotowe z prawej lub lewej strony obudowy regulatora pompy ciepła.
▶ Wyłamać otwory przelotowe z prawej lub lewej strony obudowy urządzenia.

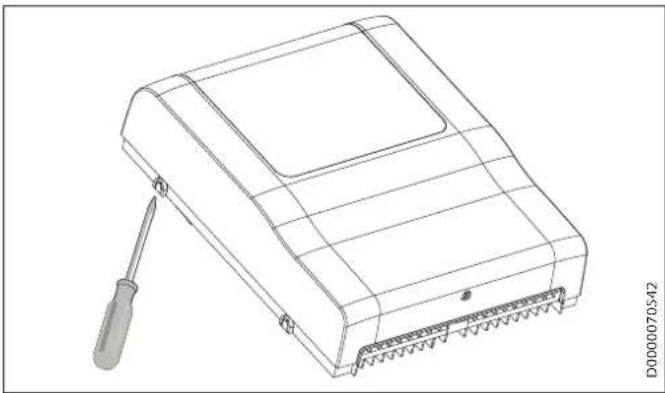

Poluzować śrubę w dolnej części maskownicy przedniej.
Zdjąć maskownicę przednią.

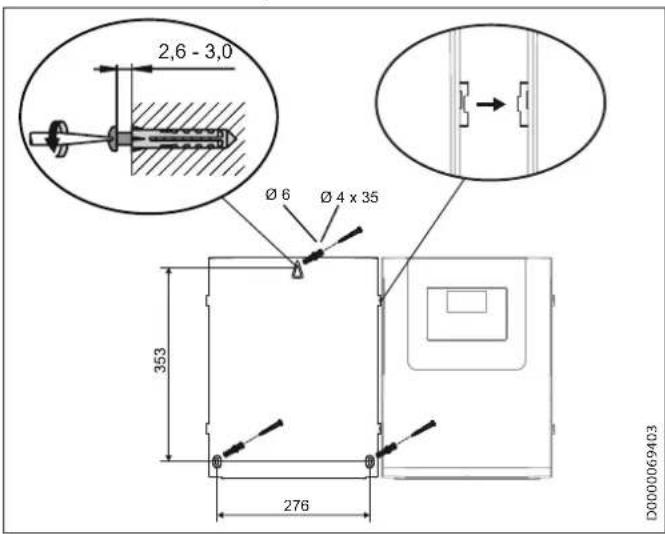

4.4 Montaż ścienny

▶ Wyrównać urządzenie używając pomocy montażowej regulatora pompy ciepła WPM.
Zaznaczyć otwory do wywiercenia.
Wywiercić otwory i włożyć w nie odpowiednie kołki rozporowe.
Dla górnego zamocowania obudowy wkręcić wkręt w odpowiedni kolek na tyle, aby można było jeszcze zawiesić obudowę.
Zwrócić uwagę, aby urządzenie zatrzasnęło się na pomo- cy montażowej regulatora WPM.
▶ Następnie obudowę można przykręcić dwoma dodatkowymi wkrętami w dolnej części.
Zainstalować kanał kablowy poziomo pod urządzeniem.

5. Podłączenie elektryczne

OSTRZEŻENIE porażenie prądem elektrycznym Wszystkie prace elektryczne, przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami krajowymi i lokalnymi.

OSTRZEŻENIE porażenie prądem elektrycznym

▶ Przed wszelkimi pracami odłączyć pompę cie- ła od zasilania.

OSTRZEŻENIE porażenie prądem elektrycznym Podłączenie do sieci elektrycznej dopuszczalne jest wyłącznie w formie przyłącza stałego. Urządzenie musi mieć możliwość odłączania od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm. Wymóg ten jest spełniany przez styczniki, wyłączniki nadmiarowo-prądowe, bezpieczniki itd.

OSTRZEŻENIE porażenie prądem elektrycznym Do niskonapięciowych przyłączy urządzenia można podłączać tylko komponenty pracujące z bezpiecznym niskim napięciem (SELV) i zapewniające bezpieczne oddzielenie od napięcia sieciowego. Z powodu podłączenia innych komponentów części urządzenia i podłączone komponenty mogą być pod napięciem sieciowym.

▶ Należy stosować tylko zatwierdzone przez nas komponenty.

Szkody materialne

Podczas podłączania przestrzegać maksymalnego dopuszczalnego obciążenia wyjść przekaźników (patrz rozdział „Dane techniczne / Tabela danych”).

Wskazówka

Podane napięcie musi być zgodne z napięciem sieciowym.

Zwrócić uwagę na treść tabliczki znamionowej.

Przy podłączaniu instalacji elektrycznej zwracać uwagę na odpowiedni schemat połączeń elektrycznych pompy ciepła.

Zabezpieczyć urządzenie we własnym zakresie wyłącznikiem instalacyjnym 6 A.

Napięcie zasilania przy zacisku L (X4.1) i faza L' załączana przez X4.2 („wejście basenowe”) muszą być poprowadzone przez to samo urządzenie ochronne różnicowoprądowe, ponieważ w rozszerzeniu WPE mają one wspólny przewód zerowy.

Zwrócić uwagę, aby L i L' miały identyczne fazy.

▶ Przed montażem odłączyć wszystkie bieguny instalacji grzewczej od sieci elektrycznej.

W rozszerzeniu WPE nie przewidziano żadnych bezpieczników do podłączonych odbiorników. Przez przyłącze L (X4.1) (napięcie zasilania) i L* (X4.2) (napięcie zasilania wyjść przekaźników) można wpiąć zabezpieczenie podłączonych odbiorników.

Związać odpowiednie przewody elektryczne za pomocą opaski kablowej w pobliżu zacisków przyłączeniowych.

5.1 Podłączanie urządzenia

Szkody materialne

Przewody magistrali BUS, sieciowe przewody przyłączeniowe i przewody czujników zainstalować oddzielnie.

Wskazówka

▶ Elastyczne przewody elektryczne poprowadzić w rurach instalacyjnych lub kanałach kablowych.

Przepusty przewodów w obudowie ściennej są przeznaczone do elektrycznych przewodów sztywnych i elastycznych o średnicy zewnętrznej 6–12 mm.

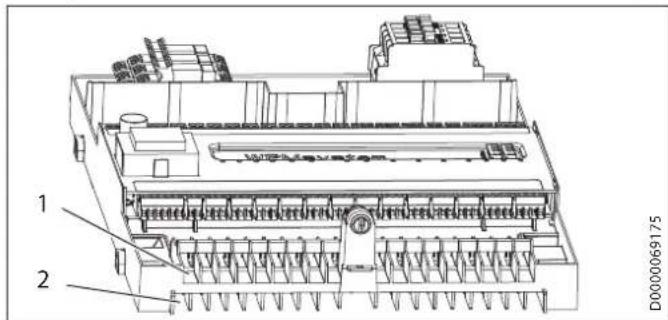

Obwody napięcia sieciowego oraz napięcia niskiego są konstrukcyjnie osobno rozmieszczone w obudowie naściennej.

1 Przedni przepust przewodu napięcia sieciowego

2 Tylny przepust przewodu napięcia niskiego

▶ Wsunąć przewody elektryczne niskiego napięcia od dołu w tylne przepusty przewodu urządzenia.

▶ Wsunąć elektryczne sieciowe przewody przyłączeniowe od dołu w przednie przepusty przewodów urządzenia.

▶ Przy podłączaniu napięcia sieciowego pamiętać o prawidłowym podłączeniu przewodu ochronnego.

Zamocować wszystkie przewody elektryczne bezpośrednio pod obudową ścienną dołączonymi czerwonymi klinami.

Wskazówka

Czerwone kliny słuzą do zamocowania przewodów elektrycznych.

▶ Nie wykorzystywać czerwonych klinów jako zabezpieczenia przed wyrwaniem przewodu.

Szkody materialne

Dokręcić wszystkie śruby na zaciskach przyłączeniowych. Śruby w punktach zacisków bez okablowania muszą również być dokręcone.

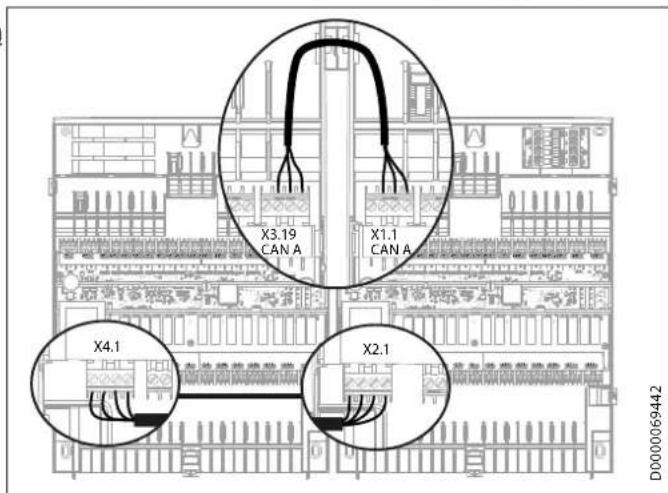

5.2 Podłączanie do regulatora pompy ciepła

▶ Wsunąć przez górny otwór przelotowy przewód magistra-li BUS.

▶ Połączyć zaciski „CAN A” z magistralą BUS. Podczas podłączania nie używać zacisku „+” przewodu magistrali.

▶ Wsunąć przez dolny otwór przelotowy elektryczny sieciowy przewód przyłączeniowy.

▶ Za pomocą elektrycznego sieciowego przewodu przyłączeniowego połączyć zacisk X2.1 regulatora pompy ciepła z zaciskiem X4.1 rozszerzenia pompy ciepła. Wymagane jest wyłącznie połączenie przyłącza L.

Wskazówka

Elektryczny sieciowy przewód przyłączeniowy między regulatorem pompy ciepła a rozszerzeniem pompy ciepła można również poprowadzić poza urządzeniem w kanale kablowym.

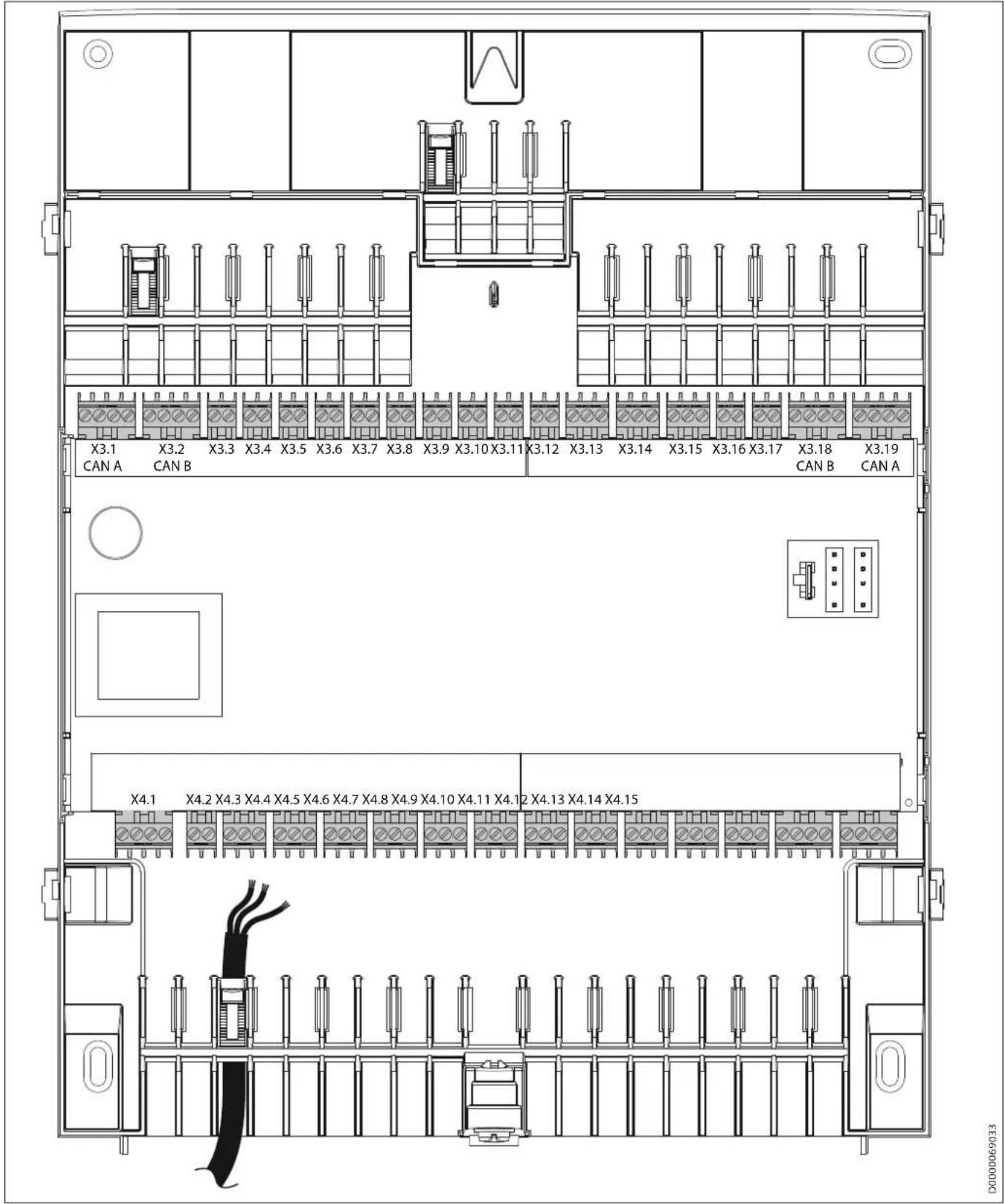

5.3 Wykorzystanie zacisków

Niskie napięcie
X3.1CAN A	+ -LHH	+ -LHH	CAN (przyłącze regulatora pomp cie-pła WPM)
X3.2CAN B	+ -LHH	+ -LHH	CAN (przyłącze jednostki obsługowej i zdal-nego sterowania)
X3.3 1	2	SygnałMasa
X3.4 1	2	SygnałMasa	Czujnik basenowy pierwotny
X3.5 1	2	SygnałMasa	Czujnik basenowy wtórny
X3.6 1	2	SygnałMasa	Czujnik obiegu grzewczego 4
X3.7 1	2	SygnałMasa	Czujnik obiegu grzewczego 5
X3.8 1	2	SygnałMasa	niewykorzystane
X3.9 1	2	SygnałMasa	Czujnik różnicowy 1.1 / czujnik termostatu 1
X3.10 1	2	SygnałMasa	Czujnik różnicowy 1.2
X3.11 1	2	SygnałMasa	Czujnik różnicowy 2.1 / czujnik termostatu 2
X3.12 1	2	SygnałMasa	Czujnik różnicowy 2.2
X3.13	123	SygnałMasaSygnał	niewykorzystane
X3.14	+IN↓	Nieregulowane12 VWejścieGND	Wejście analogowe 1 / 0...10 V
X3.15	+IN↓	Nieregulowane12 VWejścieGND	Wejście analogowe 2 / 0...10 V
X3.16 1	2	SygnałMasa	Wyjście PWM 3
X3.17 1	2	SygnałMasa	Wyjście PWM 4
X3.18CAN B	+ -LHH	+ -LHH	CAN (przyłącze jednostki obsługowej i zdal-nego sterowania)
X3.19CAN A	+ -LHH	+ -LHH	CAN (przyłącze regulatora pomp cie-pła WPM)

Napięcie sieciowe
X4.1	L	L	Zasilanie prądem
	L	L
	N	N
		PE
X4.2 L'		L'	Wejście basenowe
	L*	L*	Pompy L
X4.3	L	L	Pompa obiegowa grzewcza 4
	N	N
	PE	PE
X4.4	L	L	Pompa obiegowa grzewcza 5
	N	N
	PE	PE
X4.5	L	L	niewykorzystane
	N	N
	PE	PE
X4.6	L	L	Pompa ładowania bufora 3
	N	N
	PE	PE
X4.7	L	L	Pompa ładowania bufora 4
	N	N
	PE	PE
X4.8	L	L	Pompa ładowania bufora 5
	N	N
	PE	PE
X4.9	L	L	Pompa ładowania bufora 6
	N	N
	PE	PE
X4.10	L	L	Wyjście regulatora różnicowego 1/ termostat 1
	N	N
	PE	PE
X4.11	L	L	Wyjście regulatora różnicowego 2/ termostat 2
	N	N
	PE	PE
X4.12	L	L	Pierwotna pompa basenowa
	N	N
	PE	PE
X4.13	L	L	Wtórna pompa basenowa
	N	N
	PE	PE
X4.14	▲	Mieszacz OTW	Mieszacz obiegu grzewczego 4
	N	N
	PE	PE	(X4.14.1 mieszacz otw., X4.14.4 mieszacz zamk.)
	▼	Mieszacz ZAMKN
X4.15	▲	Mieszacz OTW	Mieszacz obiegu grzewczego 5
	N	N
	PE	PE	(X4.15.1 mieszacz otw., X4.15.4 mieszacz zamk.)
	▼	Mieszacz ZAMKN

5.4 Montaż czujników

▶ Przed uruchomieniem podłączyć wszystkie niezbędne czujniki do urządzenia.

Wskazówka

Czujnik temperatury zewnętrznej nie jest potrzebny. Regulator pompy ciepła WPM przekazuje temperaturę zewnętrzną do rozszerzenia pompy ciepła WPE.

5.4.1 Czujnik zanurzeniowy / przylgowy TAF PT

▶ Czujnik zainstalować w zależności od wymagania jako czujnik przylgowy lub zanurzeniowy.

Montaż w funkcji czujnika przyłgowego

Wycięcia w klamrze mocującej mają różną wielkość.

▶ Wcisnąć mniejsze wyżlobienie klamry mocującej w jeden z karbów czujnika.

▶ Docisnąć większe wyżłobienie klamry mocującej do czujnika.

Nanieść pastę przewodzącą ciepło na czujnik.

Zamocować czujnik klamrą mocującą i opaską kablową.

Montaż w funkcji czujnika zanurzeniowego

Czujnik zanurzeniowy wymagany jest dla tulei zanurzeniowej w zbiorniku buforowym.

▶ Nacisnąć sprężynę w dół. Sprężyna mocuje czujnik w tuł zanurzeniowej.
Nanieść pastę przewodzącą ciepło na czujnik.
▶ Wsunąć czujnik w tuleję zanurzeniową.

5.4.2 Wartości oporności czujników

Temperatura w °C Czujnik PT 1000
	oporność w Ω
-30 882
-20 922
-10 961
0	1000
10	1039
20	1078
25 1097
30	1117
40	1155
50	1194
60 1232
70	1271
80 1309
90 1347
100	1385
110	1423
120	1461

6. Zamykanie maskownicy przedniej

Zawiesić maskownicę przednią na górze urządzenia.
▶ Docisnąć maskownicę przednią na dole.
Zablokować maskownicę przednią na dole śrubą.

7. Uruchomienie

Wskazówka

Zestawienie i opis nastawialnych parametrów znajdują się w instrukcji uruchomienia regulatora pompy ciepła.

Wszystkie nastawy rozszerzenia WPE, uruchomienie urządzenia oraz instruktaż użytkownika instalacji muszą zostać przeprowadzone przez wyspecjalizowanego instalatora.

Podczas uruchamiania należy przestrzegać niniejszej instrukcji instalacji oraz instrukcji uruchomienia regulatora pomp ciepła WPM. Podczas instalacji istnieje możliwość skorzystania z płatnego wsparcia naszego serwisu.

Ponieważ instalacja pomp ciepła może składać się z wielu różnych komponentów, niezbędna jest znajomość sposobu funkcjonowania instalacji.

Inicjalizacja podłączenia BUS

Podczas podłączania magistrali BUS dokonuje się nie tylko podłączenia elektrycznego na potrzeby komunikacji instalacji. Podczas uruchomienia poprzez podłączenie magistrali BUS nadaje się również typowy dla urządzenia adres do sterowania pompą ciepła.

Wskazówka

Przed podłączeniem napięcia do rozszerzenia WPE podłączone muszą zostać wszystkie niezbędne czujniki. Czujniki podłączone po tej czynności nie zostaną zidentyfikowane przez WPE.

Przykład: Jeśli podczas pierwszego uruchomienia nie podłączono czujnika obiegu grzewczego, żadne parametry, programy i temperatury odpowiedniego obiegu grzewczego nie będą wyświetlane. Tych wartości nie można więc zaprogramować.

Podczas podłączania magistrali BUS należy koniecznie zachować następującą kolejność:

Podłączyć napięcie sieciowe do regulatora WPM i rozszerzenia WPE.

Podłączyć napięcie sieciowe pompy ciepła.

W menu DIAGNOZA/SYSTEM/UCZESTNIK BUS wyświetlani są wszyscy podłączeni uczestnicy magistrali z daną wersją oprogramowania.

Po zakończeniu inicjalizacji pomp ciepła w menu DIAGNOZA/ SYSTEM w TYPY POMP CIEPLA można sprawdzić, czy wszystkie podłączone pompy ciepła są wyświetlane.

Konfiguracja instalacji przez nastawy parametrów

Lista w rozdziale „Ustawienia / Przegląd parametrów” w instrukcji uruchomienia regulatora pomp ciepła zawiera wszystkie ustawienia sposobu pracy rozszerzenia WPE.

▶ W razie nieprawidłowości w działaniu instalacji należy najpierw skontrolować nastawy parametrów.

8. Usuwanie usterek

OSTRZEŻENIE porażenie prądem elektrycznym

▶ Przed wszelkimi pracami odłączyć pompę ciepła od zasilania.

Problem Przyczyna Usuwanie

Wartość informacyjna nie jest wyświetlana.

Czujnik nie został prawidłowo podłączony.

Odłączyć instalację od sieci. Podłączyć czujnik. Podłączyć napięcie sieciowe do urządzenia.

9. Dane techniczne

9.1 Dane dotyczące zużycia energii

Dane produktu odpowiadają rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów istotnych dla zużycia energii.

WPE
234725
Producent	STIEBEL ELTRON
Klasa regulatora temperatury ( przy inwerterowej pompie ciepła)	VI
Klasa regulatora temperatury ( przy pompie ciepła ON/OFF)	VII
Wkład regulatora temperatury w efektywność energetyczna ogrzewania pomieszczeń, w zależności od pory roku ( przy inwerterowej pompie ciepła)	4
Wkład regulatora temperatury w efektywność energetyczna ogrzewania pomieszczeń w zależności od pory roku ( przy pompie ciepła ON/OFF)	3,5

9.2 Tabela danych

		WPE
		234725
Stopień ochrony (IP)		IP21
Temperatura otoczenia	°C	0...55
Oporność czujnika	Ω	1000
System komunikacyjny		Interfejs magistrali CAN
Maks. obciążalność wyjść przekaźników	A	2 (2)
Znamionowe napięcie udarowe	V	4000
Maks. całkowite obciążenie wszystkich wyjść przekaźników	A	6 (6)
Ilość automatycznych cykli		100000
Stopień zanieczyszczenia		2
Zasada działania		1.B
Nadaje się do	Montaż ścienny
Wysokość	mm	400
Szerokość	mm	310
Głębokość	mm	100
Zasilanie sieciowe	1/N/PE ~ 230 V 50 Hz

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybutorem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

- Urządzenia i materiały po ich wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.

▶ Jeśli na urządzeniu znajduje się symbol przekreślonego pojemnika na odpady, w celu po-nownego użycia i utylizacji urządzenie należy przekazać do komunalnych punktów zbiórki lub punktów odbioru w sieci sprzedaży.

Ten dokument został wydrukowany na papierze nadającym się do recyklingu.

▶ Po wycofaniu urządzenia z eksploatacji dokument należy zutylizować zgodnie z krajowymi przepisami.

TELEPÍTÉS
