Tuotetyyppi	Lämpöpumpun laajennus WPM-järjestelmään
Mitat (korkeus x leveys x syvyys)	400 x 310 x 100 mm
Paino	n. 1,5 kg
Syöttöjännite	1/N/PE ~230 V, 50 Hz
Suositeltu sulake	6 A (turvakytkin)
Suojausluokka	IP21
Ympäristön lämpötila	0 - 55 °C
Viestintä	CAN-väyläliitäntä
Lisäsekoituspiirien määrä	2
Uima-altaan säädin	Kyllä, ensiö ja toisio
Analogiset liitännät (0...10 V)	2
Erotussäädin	Kyllä
Kytkentälähdöt	Kyllä
Relelähtöjen maksimikuormitus	2 A per lähtö, yhteensä max. 6 A
Asennus	Seinäasennus WPM:n viereen
Anturit mukana	3 uppo-/pinta-anturia TAF PT (PT1000)
Huolto	Vain pätevän asentajan toimesta
Puhdistus	Puhdista etulevy kuivalla liinalla
Takuu	Katso maakohtaiset takuuehdot
Korjaus	Käytä vain alkuperäisiä osia
Käyttöikä	Suunniteltu pitkäaikaiseen käyttöön

Usein kysytyt kysymykset - WPE STIEBEL ELTRON

Mikä on WPE:n toiminto?

Lämpöpumpun laajennus WPE laajentaa WPM-järjestelmää lisätoiminnoilla, kuten kaksi sekoituspiiriä, uima-altaan säätö, analogiset liitännät ja enintään 6 lämpöpumpun kaskadit.

Mitä lisävarusteita tarvitaan WPE:lle?

Lämpöpumpun hallintalaite WPM on pakollinen. Valinnaisia ovat ylimääräiset uppo-/pinta-anturit ja kaukosäädin.

Kuinka asennan WPE:n?

Asenna WPE WPM:n viereen seinälle. Varmista vapaa tila laitteen alla ruuvimeisselille. Kytke BUS-kaapeli ja verkkojännite ohjeiden mukaan.

Mitä antureita toimitetaan mukana?

Mukana toimitetaan 3 uppo-/pinta-anturia TAF PT (PT1000) lämpötilan mittaukseen.

Mikä on relelähtöjen maksimikuormitus?

Jokainen relelähtö on kuormitettavissa enintään 2 A, kaikkien lähtöjen kokonaiskuormitus ei saa ylittää 6 A.

Kuinka WPE kytketään WPM:ään?

Yhdistä molempien laitteiden CAN-väyläliittimet (CAN A) BUS-kaapelilla. Kytke myös verkkojännite liittimen X4.1 kautta.

Voinko asentaa WPE:n itse?

Asennuksen, käyttöönoton ja huollon saa suorittaa vain pätevä asentaja.

Mitä teen häiriön sattuessa?

Kytke lämpöpumppu jännitteettömäksi. Tarkista parametriasetukset ja että kaikki anturit on kytketty oikein.

Sopiiko WPE ulkokäyttöön?

Ei, WPE soveltuu vain sisäasennukseen (suojausluokka IP21), eikä sitä saa altistaa kosteudelle tai lialle.

Mitkä ovat WPE:n mitat?

Mitat ovat 400 x 310 x 100 mm (korkeus x leveys x syvyys).

KÄYTTÖOHJE WPE STIEBEL ELTRON

Lämpöpumppulaajennusyksikkö | Varmepumpe-udvidelse | Värmepumpstillsats | Razširitev toplotne črpalke |

1.1 Muut olennaiset asiakirjat 42

1.2 Turvallisuusohjeet 42

1.3 Muut tässä dokumentissa käytetyt merkinnät ____ 42

1.4 Mittayksiköt 42

1. Turvallisuus 42

2.1 Määräystenmukainen käyttö 42

2.2 Yleiset turvallisuusohjeet 43

2.3 Lait, normit ja määräykset 43

2.4 Tarkastusmerkki 43

1. Laitteen kuvaus 43

3.1 Toimituksen sisältö 43

3.2 Lisävarusteet 43

1. Asennus 43

4.1 Minimivälit 43

4.2 Asennuspaikka 44

4.3 Valmistelut 44

4.4 Seinäasennus 44

1. Sähköliitäntä 44

5.1 Laiteliitäntä 45

5.2 Liitäntä lämpöpumpun ohjausyksikköön ____ 45

5.3 Liitinpaikat 46

5.4 Anturin asennus 48

1. Etupaneelin sulkeminen 48

2. Käyttöönotto 48

3. Vianetsintä 49

4. Tekniset tiedot 49

9.1 Energiankulutusta koskevat tiedot 49

9.2 Taulukko 49

TAKUU

YMPÄRISTÖ JA KIERRÄTYS

1. Yleisiä ohjeita

Tämä asiakirja on tarkoitettu ammattiasentajille.

Ohje

Lue tämä käyttöopas huolellisesti ennen käyttöä ja säilytä opas.

Mikäli laite luovutetaan eteenpäin, anna myös käyttöopas seuraavalle käyttäjälle.

1.1 Muut olennaiset asiakirjat

Käyttöohje WPM
Käyttöönotto-ohje WPM
Asennusohje WPM

1.2 Turvallisuusohjeet

1.2.1 Turvallisuusohjeen rakenne

HUOMIOSANA Vaaran tyyppi Turvallisuusohjeiden laiminlyöntien mahdolliset seuraukset.

▶ Vaarojen torjunta.

1.2.2 Symbolit, vaaran tyyppi

Symboli	Vaaran tyyppiLoukkaantuminen
	Sähköisku

1.2.3 Huomiosanat

HUOMIOSANA	Merkitys
VAARA	Ohjeet, joiden noudattamatta jättäminen aiheuttaa vakavia vammoja tai kuoleman.
VAROITUS	Ohjeet, joiden noudattamatta jättäminen voi aiheuttaa vakavia vammoja tai kuoleman.
VARO	Ohjeet, joiden noudattamatta jättäminen voi aiheuttaa keskivakavia tai lieviä vammoja.

1.3 Muut tässä dokumentissa käytetyt merkinnät

Ohje

Yleiset ohjeet on merkitty viereisellä symbolilla.

▶ Lue ohjetekstit huolellisesti.

Symboli	Merkitys
	Aineelliset vahingot(laitevauriot, epäsuorat vahingot, ympäristöhaitat)
	Laitteen hävittäminen

▶ Tämä symboli kertoo, että tarvitaan toimenpiteitä. Tarvittavat toimenpiteet kuvaillaan vaihe vaiheelta.

1.4 Mittayksiköt

Ohje

Ellei toisin ole ilmoitettu, mittayksikkönä on aina milimetri.

2. Turvallisuus

Laitteen asennus-, käyttöönotto-, huolto- ja korjaustyöt saa suorittaa vain ammattiasentaja.

2.1 Määräystenmukainen käyttö

Laite on tarkoitettu käyttöön kotitalousympäristössä. Sitä voivat käyttää turvallisesti myös perehdyttämättömät henkilöt. Laitetta voidaan käyttää myös muussa kuin kotitalousympä-

ristössä (esim. pienyritystiloissa), mikäli käyttötapa on samanlainen.

Muunlainen käyttö on kielletty. Tämän käyttöoppaan määräyksiä sekä lisävarustekohtaisia ohjeita on ehdottomasti noudatettava.

2.2 Yleiset turvallisuusohjeet

Valmistaja takaa laitteen moitteettoman toiminnan ja käyttö- turvallisuuden vain, jos laitteessa käytetään siihen tarkoitettuja alkuperäisiä lisävarusteita ja varaosia.

• Asentaja on asennuksen ja ensimmäisen käyttöön- oton aikana vastuussa voimassa olevien määräysten noudattamisesta.
• Laitetta saa käyttää ainoastaan täydellisenä ja kaikki turvalaitteet asennettuina.
• Laite on asennusvaiheen aikana suojattava pölyltä ja lialta.

2.3 Lait, normit ja määräykset

Ohje

Noudata kaikkia asiaankuuluvia sääntöjä ja määräyksiä.

2.4 Tarkastusmerkki

Katso laitteen tyyppikilpi.

3. Laitteen kuvaus

WPE-lämpöpumppulaajennusyksikkö täydentää WPM-järjestelmää lisätoiminnoilla. Lisätoiminnot asetetaan lämpöpumpun ohjausyksikön (WPM) ohjelmointiyksikön kautta.

WPE-lämpöpumppulaajennusyksikön sisältö:

• kaksi ylimääräistä sekoitinlämmityspiiriä
• uima-allassäädin uima-altaan ensiö- ja toisiokytkentää varten
• kaksi 0 - 10 V lisäliitäntää
• erosäädin
• kytkentälähdöt

WPE-lämpöpumppulaajennusyksikkö:

• mahdollistaa jopa kuuden lämpöpumpun kaskadikytkennän
• täydentää WPM-yksikön perustoimintoja rakennusvalvontatekniikan integrointivaihtoehdoilla

3.1 Toimituksen sisältö

Laitteen mukana toimitetaan:

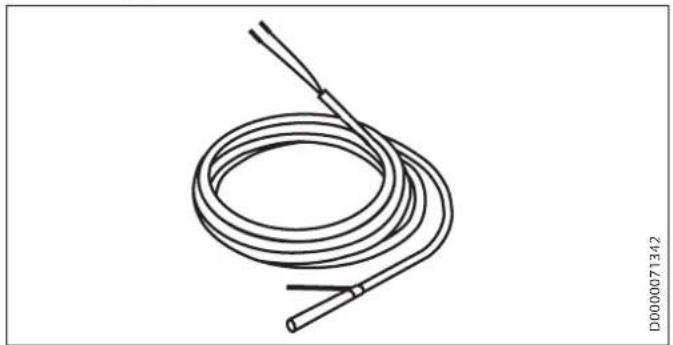

• 3 uppo-/pinta-anturia TAF PT
• 30 kiilaa johtojen kiinnitykseen

3.2 Lisävarusteet

3.2.1 Välttämättömät lisävarusteet

- Lämpöpumpun ohjausyksikkö WPM

3.2.2 Muut lisävarusteet

• Uppo-/pinta-anturi TAF PT 2 m
• Uppo-/pinta-anturi TAF PT 5 m
• Kauko-ohjain FET

4. Asennus

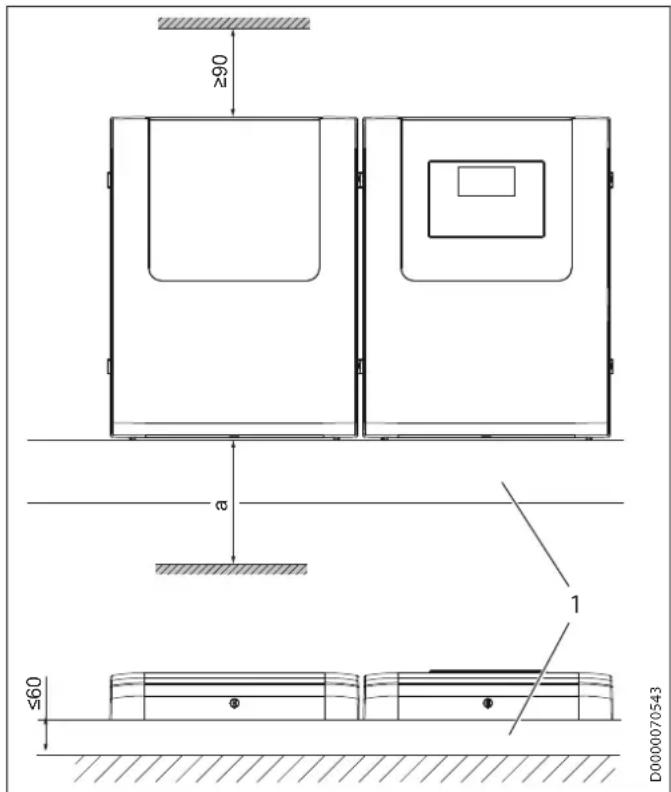

4.1 Minimivälit

1 Kaapelikanava
a Tilaa ruuvimeisselin käyttöön

Jätä laitteen alle riittävästi tilaa ruuvimeisselin käyttöä varten.

Suosittelemme riittävän tilan jättämistä laitteen viereen vasemmalle tai oikealle puolelle, jotta laitteen etupaneeli voidaan ripustaa laitteen jommallekummalle puolelle laitetta avattaessa.

4.2 Asennuspaikka

Laite on suunniteltu ainoastaan seinäasennukseen.

▶ Asenna laite lämpöpumpun ohjausyksikön viereen joko vasemmalle tai oikealle puolelle.
▶ Sähköjohtojen viennin helpottamiseksi laite on asennetta-va sileälle asennuspinnalle.
▶ Huomaa, että seinäkotelon takapuoli ei ole ulottuvilla, kun se on asennettuna.
▶ Laite on suojattava käytön aikana kosteudelta, lialta ja vaurioilta.

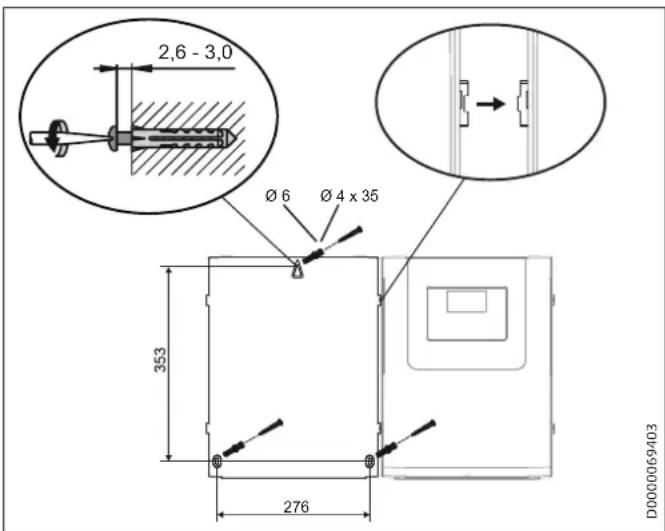

▶ Kohdista laite lämpöpumpun ohjausyksikön WPM asennusvälikkeen avulla.
▶ Merkitse porausreiät.
▶ Poraa reiät ja aseta niihin sopivat seinätulpat.
▶ Kierrä kotelon kiinnitystä varten ruuvi vastaavaan seinä- tulppaan niin syvälle, että kotelo on vielä ripustettavissa.
▶ Varmista, että laite lukittuu WPM:n asennusvälikkeeseen.
Tämän jälkeen kotelo voidaan ruuvata kiinni kahdella muulla ruuvilla kotelon alaosaan.
Asenna laitteen alapuolelle vaakasuoraan kaapelikanava.

4.3 Valmistelut

Ohje

Läpivientiaukot mahdollistavat helpon liitännän lämpöpumpun ohjausyksikköön (katso "Liitäntä / Liitäntä lämpöpumpun ohjausyksikköön").

▶ Murra läpivientiaukot auki lämpöpumpun ohjausyksikön kotelon oikealta tai vasemmalta puolelta.
- Murra läpivientiaukot auki laitekotelon oikealta tai vasem-malta puolelta.

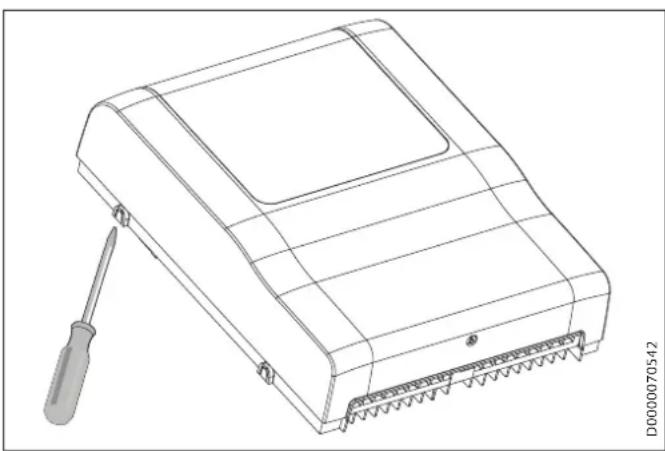

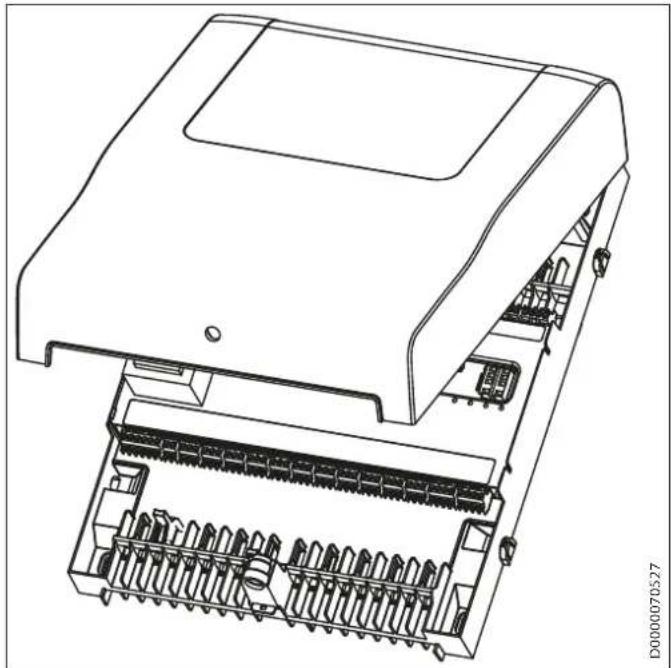

▶ Irrota ruuvi etupaneelin alapuolelta.
Irrota etupaneeli.

4.4 Seinäasennus

5. Sähköliitäntä

VAROITUS Sähköisku

Toteuta kaikki sähkö-, liitäntä- ja asennustyöt maakohtaisten ja paikallisten määräysten mukaisesti.

VAROITUS Sähköisku

- Katkaise lämpöpumpusta jännite ennen sen parissa työskentelyä.

VAROITUS Sähköisku

Laitteen saa kytkeä sähköverkkoon vain kiinteästi. Laitteen kaikki navat on voitava erottaa verkosta. Erotusetäisyyden on oltava vähintään 3 mm. Tämä vaatimus voidaan toteuttaa relekoskettimilla, LS-kytkimillä, sulakkeilla jne.

VAROITUS Sähköisku

Laitteen pienjänniteliittimiin saa kytkeä ainoastaan turvapienjännitteellä (SELV) toimivia, verkkojännitteestä varmasti erotettuja komponentteja. Muiden komponenttien liittäminen voi aiheuttaa verkkojännitteen indusoitumisen laitteen osiin ja kytkettyihin komponentteihin.

Käytä ainoastaan STIEBEL-hyväksyttyjä komponentteja.

Aineelliset vahingot

▶ Huomioi liitännässä relelähtöjen suurin kuormitettavuus (katso luku "Tekniset tiedot / Taulukko").

Ohje

Laitteelle määritetyn jännitteen on oltava verkkojännitteen mukainen.

▶ Tarkista tyyppikilven tiedot.

▶ Kytke sähköliitännät lämpöpumpun kytkentäkaavion mukaisesti.
▶ Suojaa laite asennuspaikassa 6 A johdonsuojakytkimellä.

L-liittimen (X4.1) syöttöjännite ja liitännästä X4.2 ("uima-allastulo") kytketty vaihe L' on johdettava saman vikavirtasuojan kautta, koska niillä on WPE-yksikössä yhteinen nollajohdin.

▶ Varmista, että L ja L' ovat samanvaiheisia.

▶ Lämmityslaitteisto on ennen asennusta erotettava verkosta kaikkinapaisesti.

WPE:ssä ei ole laitekohtaisia sulakkeita. Voit kytkeä sulakkeen liitettyjen laitteiden väliin liitännän L (X4.1) (syöttöjännite) ja L* (X4.2) (relelähtöjen syöttöjännite) kautta.

Kokoa asianmukaiset sähköjohdot yhteen nippusiteellä liittimien lähellä.

5.1 Laiteliitäntä

Aineelliset vahingot

Asenna BUS-väyläjohdot, verkkoliitäntäjohdot ja anturijohdot toisistaan erilleen.

Ohje

- Asenna taipuisat sähköjohdot asennusputkiin tai kaapelikanaviin.

Seinäkotelon kaapeliläpiviennit soveltuvat jäykille ja joustaville sähköjohtimille, joiden ulkohalkaisija on 6-12 mm.

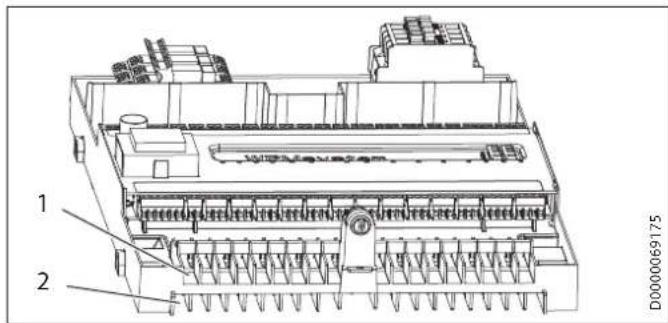

Verkko- ja pienjännitepiirit on seinäasennuskotelossa erotettu rakenteellisesti toisistaan.

1 Etummainen kaapeliläpivienti verkkojännitettä varten

2 Taaempi kaapeliläpivienti pienjännitettä varten

▶ Vie pienjännitejohdot alhaalta laitteen taaemman kaapeli-läpiviennin kautta.
▶ Vie liitäntäkaapeli alhaalta laitteen etumaisten kaapelivientien kautta.
▶ Varmista verkkojännitteen liitännän yhteydessä, että maadoitusjohdin on kytketty asianmukaisesti.
- Kiinnitä kaikki sähköjohdot suoraan seinäkotelon alla toimitukseen sisältyvillä punaisilla kiiloilla.

Ohje

Punaiset kiilat toimivat sähköjohtojen kiinnikkeinä.

Punaisia kiiloja ei saa käyttää vedonpoistajina.

Aineelliset vahingot

- Kiristä kaikki liitinten ruuvit. Myös johdottomien liitinpaikkojen ruuvit on kiristettävä.

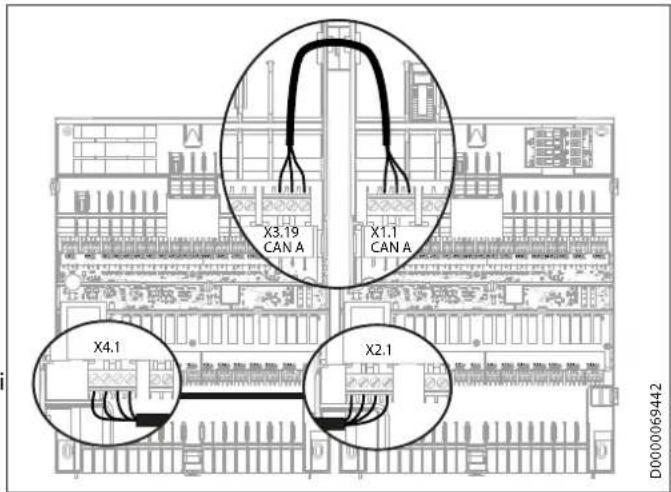

5.2 Liitäntä lämpöpumpun ohjausyksikköön

▶ Vie BUS-väyläjohto ylemmän läpivientiaukon läpi.

▶ Liitä liittimet "CAN A" BUS-väyläjohtoon. Väyläjohdon "+"-liitintä ei saa käyttää liitännässä.

▶ Vedä alemman läpivientiaukon läpi verkkokaapeli.

- Liitä verkkokaapeli lämpöpumpun ohjausyksikön liittimeen X2.1 ja lämpöpumppulaajennusyksikön liittimeen X4.1. Vain yksi L-liitäntäyhteys on tarpeen.

Ohje

Verkkokaapeli voidaan asentaa lämpöpumpun ohjaus-yksikön ja lämpöpumppulaajennusyksikön väliin myös laitteen ulkopuolelta kaapelikanavaa pitkin.

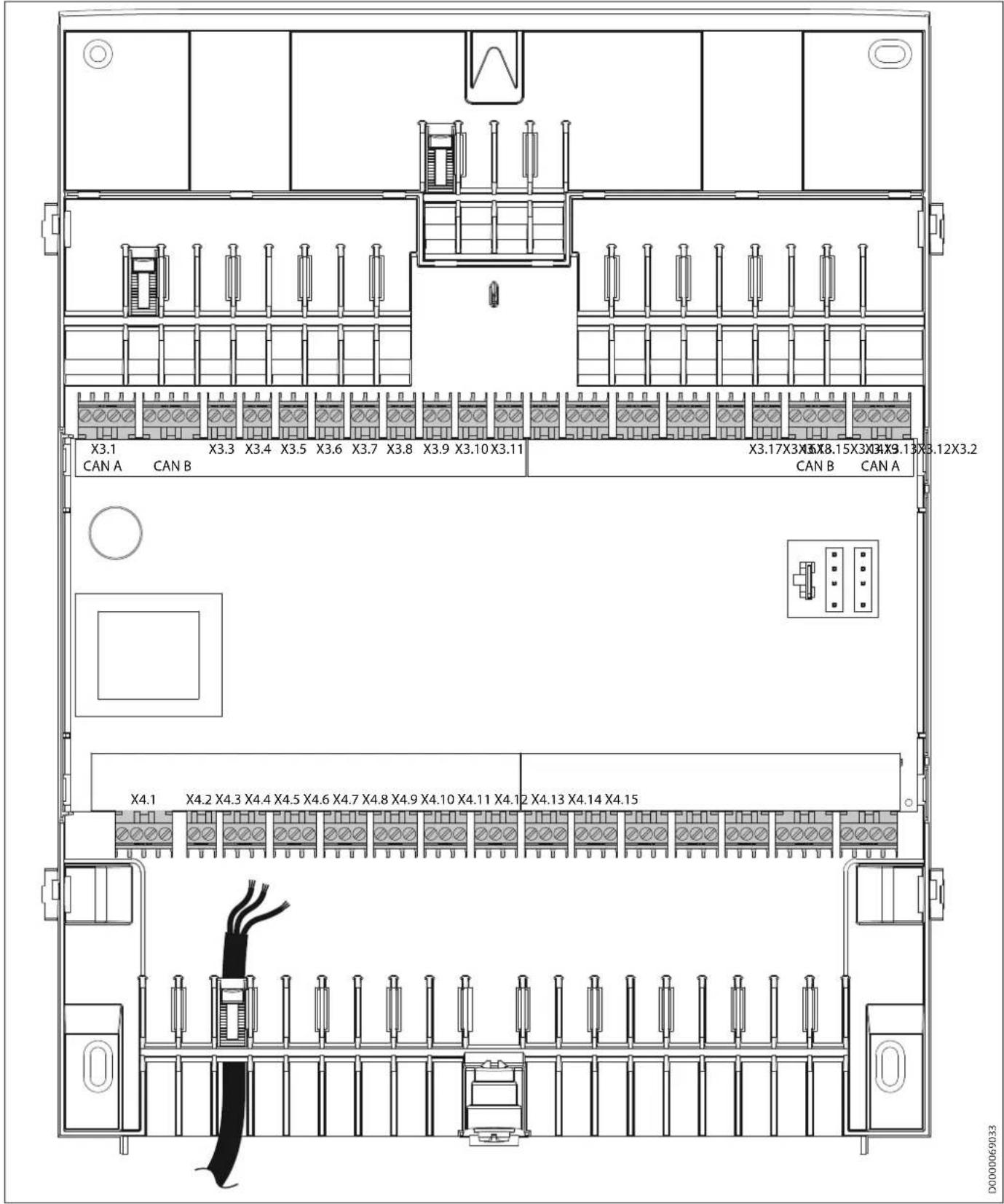

5.3 Liitinpaikat

Pienjännite
X3.1CAN A	+ -LHH	+ -LHH	CAN (lämpöpumpun ohjausyksikön liitäntä WPM)
X3.2CAN B	+ -LHH	+ -LHH	CAN (ohjelmointiyksikön ja kauko-ohjaimen liitäntä)
X3.3 1	2	SignaaliMaadoitus
X3.4 1	2	SignaaliMaadoitus	Uima-allasanturi, ensiö
X3.5 1	2	SignaaliMaadoitus	Uima-allasanturi, toisio
X3.6 1	2	SignaaliMaadoitus	Lämityspiirianturi 4
X3.7 1	2	SignaaliMaadoitus	Lämityspiirianturi 5
X3.8 1	2	SignaaliMaadoitus	Ei varattu
X3.9 1	2	SignaaliMaadoitus	Eroanturi 1.1 / termostaattianturi 1
X3.10 1	2	SignaaliMaadoitus	Eroanturi 1.2
X3.11 1	2	SignaaliMaadoitus	Eroanturi 2.1 / termostaattianturi 2
X3.12 1	2	SignaaliMaadoitus	Eroanturi 2.2
X3.13	123	SignaaliMaadoitusSignaali	Ei varattu
X3.14	+IN↓	Säätämätön12 VTuloGND	Analogiatulo 1 / 0 - 10 V
X3.15	+IN↓	Säätämätön12 VTuloGND	Analogiatulo 2 / 0 - 10 V
X3.16 1	2	SignaaliMaadoitus	PWM-lähtö 3
X3.17 1	2	SignaaliMaadoitus	PWM-lähtö 4
X3.18CAN B	+ -LHH	+ -LHH	CAN (ohjelmointiyksikön ja kauko-ohjaimen liitäntä)
X3.19CAN A	+ -LHH	+ -LHH	CAN (lämpöpumpun ohjausyksikön liitäntä WPM)

Verkojännite
X4.1	L	L	Virransyöttö
	L	L
	N	N
	+	PE
X4.2 L'		L'	Uima-allastulo
	L*	L*	Pumput L
X4.3	L	L	Lämmityspiiripumppu 4
	N	N
	+PE	PE
X4.4	L	L	Lämmityspiiripumppu 5
	N	N
	+PE	PE
X4.5	L	L	Ei varattu
	N	N
	+PE	PE
X4.6	L	L	Puskurilatauspumppu 3
	N	N
	+PE	PE
X4.7	L	L	Puskurilatauspumppu 4
	N	N
	+PE	PE
X4.8	L	L	Puskurilatauspumppu 5
	N	N
	+PE	PE
X4.9	L	L	Puskurilatauspumppu 6
	N	N
	+PE	PE
X4.10	L	L	Erosäätimen 1 / termostaatin 1 lähtö
	N	N
	+PE	PE
X4.11	L	L	Erosäätimen 2 / termostaatin 2 lähtö
	N	N
	+PE	PE
X4.12	L	L	Uima-allaspumppu, ensiö
	N	N
	+PE	PE
X4.13	L	L	Uima-allaspumppu, toisio
	N	N
	+PE	PE
X4.14	▲	Sekoitin AUKI	Sekoitin, lämmityspiiri 4 (X4.14.1 Sekoitin AUKI, X4.14.4 Sekoitin KIINNI)
	N	N
	+PE	PE
	▼	Sekoitin KIINNI
X4.15	▲	Sekoitin AUKI	Sekoitin, lämmityspiiri 5 (X4.15.1 Sekoitin AUKI, X4.15.4 Sekoitin KIINNI)
	N	N
	+PE	PE
	▼	Sekoitin KIINNI

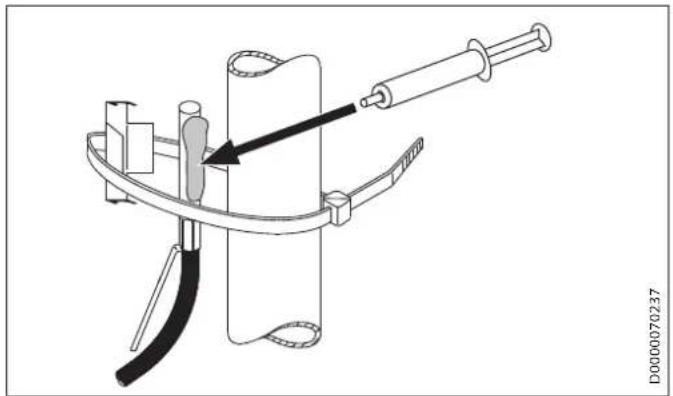

5.4 Anturin asennus

▶ Liitä kaikki tarvittavat anturit ennen laitteen käyttöönottoa.

Ohje

Ulkolämpötila-anturia ei tarvita. Lämpöpumpun ohjausyksikkö WPM lähettää ulkolämpötilan WPE-lämpöpumppulaajennusyksikköön.

5.4.1 Uppo-/pinta-anturi TAF PT

▶ Asenna anturi tarpeen mukaan joko pinta- tai uppoanturina.

Asennus pinta-anturina

Kiinnikkeiden syvennykset ovat eri kokoisia.

▶ Paina kiinnikkeen pienempi syvennys yhteen anturissa olevista urista.
▶ Paina kiinnikkeen suurempi syvennys anturiin.
▶ Levitä lämmönjohtotahnaa anturiin.
Kiinnitä anturi kiinnikkeellä ja kaapelisiteellä.

Asennus uppoanturina

Puskurivaraajan anturitaskuun tarvitaan uppoanturi.

▶ Paina jousta alaspäin. Jousen tehtävänä on kiinnittää anturi anturitaskuun.

▶ Levitä lämmönjohtotahnaa anturiin.
▶ Työnnä anturi anturitaskuun.

5.4.2 Anturin vastusarvot

Lämpötila °C PT 1000 -anturi,
	vastus Ω
-30 882
-20 922
-10 961
0 1000
10	1039
20	1078
25 1097
30	1117
40	1155
50	1194
60 1232
70	1271
80 1309
90 1347
100	1385
110	1423
120	1461

1. Etupaneelin sulkeminen


▶ Ripusta etupaneeli yläpuolelta laitteeseen.
▶ Paina etupaneeli alapuolelta kiinni.
Kiinnitä etupaneeli alapuolelta ruuvilla.

7. Käyttöönotto

Ohje

Asetettavien parametrien yleisnäkymä ja kuvaus on annettu lämpöpumpun ohjausyksikön käyttöönotto-oppaassa.

Kaikki WPE:n asetukset, laitteen käyttöönotto ja järjestelmäkäyttäjän perehdytys on annettava ammattiasentajan tehtäväksi.

Käyttöönotto on suoritettava tämän asennusohjeen sekä lämpöpumpun ohjausyksikön WPM-käyttöönotto-ohjeen mukai-

sesti. Valmistajan asiakaspalvelu tarjoaa laitteen käyttöönottoa varten tukipalvelua. Palvelu on maksullinen.

Koska lämpöpumppulaitteisto voi koostua monista eri osista, on laitteiston toimintatavan tuntemus ehdottoman välttämätöntä.

BUS-väylän alustus

BUS-väyläjohdon liitännän yhteydessä luodaan sähköinen yhteys laitteiston tiedonsiirtoa varten. Lisäksi BUS-väyläjohdon liitännällä käyttöönoton yhteydessä saadaan myös laitekoh- tainen osoite lämpöpumpun ohjausta varten.

Ohje

Kaikkien tarvittavien antureiden on oltava liitettyinä ennen jännitteen kytkemistä WPE-yksikköön. WPE ei tunnista jälkikäteen liitettyjä antureita. Esimerkki: Jos lämmityspiirianturia ei liitetty ensikäyttöönoton yhteydessä, kaikki vastaavan lämmityspiirin parametrit, ohjelmat ja lämpötilat poistuvat näytöstä. Arvoja ei voida siten ohjelmoida.

BUS-väyläliitännässä on ehdottomasti noudatettava seuraavaa järjestystä:

Kytke WPM- ja WPE-yksikön verkkojännite.
▶ Kytke lämpöpumpun verkkojännite.

Valikon DIAGNOOSI/JÄRJESTELMÄ kohdassa VÄYLÄLAITE näkyvät kaikki liitetyt väylälaitteet ja niiden ohjelmistoversiot.

Kun lämpöpumppujen alustus on valmis, valikon DIAGNOOSI/ JÄRJESTELMÄ kohdassa LÄMPÖPUMPPUTYYPIT voidaan tarkistaa, näkyvätkö näytössä kaikki liitetyt lämpöpumput.

Laitteiston konfiguraatio parametriasetusten kautta

Lämpöpumpun ohjausyksikön käyttöönotto-oppaan kohta "Asetukset / Parametriyhteenveto" sisältää kaikki WPE:n toimintatapaa koskevat asetukset.

- Jos laitteistossa ilmenee virhetoimintoja, on ensimmäiseksi tarkistettava parametriasetukset.

8. Vianetsintä

VAROITUS Sähköisku

- Katkaise lämpöpumpusta jännite ennen senssa työskentelyä.

Ongelma Syy Vianpoisto

Näytössä ei näy tietoa.

Anturia ei ole liitetty oikein.

Erota laitteisto verkosta. Liitä anturi. Kytke lait-teiston verkkojännite uudelleen.

9. Tekniset tiedot

9.1 Energiankulutusta koskevat tiedot

Tuotetiedot täyttävät EU-määräysten energiaa käyttävien tuotteiden ekologista suunnittelua koskevan direktiivin (ErP) vaatimukset.

WPE
234725
Valmistaja		STIEBELTRON
Lämpötilasäätimen luokka (invertterilämpöpumppu)		VI
Lämpötilansäätimen luokka (ON/OFF-lämpöpumppu)		VII
Lämpötilasäätimen vaikutus vuodenaikakohtaisen tilojen lämmityksen energiatehokkuuteen (invertterilämpöpump-pu)	%	4
Lämpötilasäätimen vaikutus vuodenaikakohtaisen tilojen lämmityksen energiatehokkuuteen (ON/OFF-lämpöpump-pu)	%	3,5

9.2 Taulukko

		WPE
		234725
Suojausluokka (IP)		IP21
Ympäristön lämpötila	°C	0...55
Anturivastus	Ω	1000
Tiedonsiirtojärjestelmä		CAN Bus -rajapinta
Relelähtöjen maks. kuormitettavuus	A	2 (2)
Nimellinen ylijännite	V	4000
Kaikkien releulostulojen maks. kokonaiskuormitus	A	6 (6)
Automaattisten jaksojen lukumäärä		100000
Likaantumisaste		2
Toimintatapa		1.B
Soveltuu		Seinäasennus
Korkeus	mm	400
Leveys	mm	310
Syvyys	mm	100
Verkkoliitäntä	1/N/PE ~ 230 V 50 Hz

Takuu

Saksan ulkopuolella hankittuihin laitteisiin ei sovelleta Saksan yritystemme takuuehtoja. Maissa, joissa tuotteitamme markkinoi tytäryrityksemme, takuun voi myöntää vain kyseinen tytäryritys. Takuu myönnetään vain, jos tytäryritys on julkaissut omat takuuehdot. Tämän lisäksi ei myönnetä muuta takuuta.

Emme myönnä takuuta laitteille, jotka on hankittu maissa, joissa tytäryrityksemme ei markkinoi tuotteitamme. Tämä ei vaikuta maahantuojan mahdollisesti myöntämiin takuisiin.

Ympäristö ja kierrätys

Hävitä käytetyt materiaalit ja laitteet kansallisten määräysn mukaisesti.

▶ Jos laitteessa on ylivivattu roskakori -symboli, laite on toimitettava asianmukaiseen kunnalliseen tai jälleenmyyjän järjestämään keräyspisteseen hävittämistä ja kierrätystä varten.

Tämä asiakirja on painettu kierrätyspaperille.

▶ Asiakirja on hävitettävä laitteen käyttöiän pää- tyttyä kansallisten määräysten mukaisesti.

PAP

INSTALLATION
