HASZNÁLATI ÚTMUTATÓ Caldo Tekno OLIMPIA SPLENDID

KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

HU

NÁVOD K POUŽITÍ A ÚDRŽBĚ

cs

1. - A BERENDEZÉS ÉS A KEZELŐSZERVEK BEMUTATÁSA....8

2. - TELEPÍTÉS 8

3. - A BERENDEZÉS HASZNÁLATA.....9

3.1.- VEZÉRLÓPANEL ÉS TÁVIRÁNYÍTÓ ....9
3.2. - A TÁVIRÁNYÍTÓ HASZNÁLATA. 3.2.a - Az elemek behelyezése ..... 10

1

3.2.b - Az elemek cseréje ..... 10
3.2.c - A távirányító helyzete .....11

3.3. - A BERENDEZÉS HASZNÁLATA ....11

1. • A BERENDEZÉS HASZNÁLATA ....11
     3.3.a - Előkészületek 11

3.4. - HASZNÁLATI UTASÍTÁSOK .....11

3.4.a - BE/KI gomb (A1) .....11
3.4.b - Timer gomb (A3) .....11
3.4.c - Mód gomb (A3) .....11
3.4.d - Eco mód 12
3.4.e - Silent mód (A5) 12
3.4.f - Fagyvédelmi funkció ..... 12

4. - TÚLMELEGEDÉS ELLENI VÉDELEM ...... 12

5. - BIZTONSÁGI ELLENÓRZÉS (felborulás ellen védő kapcsoló)....12

6. - TISZTÍTÁS ÉS KARBANTARTÁS....13 9

7. - A BERENDEZÉS TÁROLÁSA......13

ÁBRÁK

Az ábrák az útmutató első oldalain találhatók

0. - FIGYELMEZTETÉSEK

0.1. - ÁLTALÁNOS INFORMÁCIÓK

Először is szeretnénk megköszönni, hogy a termékünk megvásárlása mellett döntött.

0.2.-SZIMBÓLUMOK

A következő fejezetben látható piktogramok lehetővé teszik, hogy gyorsan és egyértelműen hozzáférhetők legyenek azok az információk, amelyek a gép biztonságos körülmények közötti helyes használatához szükségesek.

0.2.1. - Szerkesztői piktogramok

	Azt jelzi, hogy ezt a dokumentumot figyelmesen el kell olvasni a berendezés üzembe helyezése és/vagy használata előtt.
	Jelzi, hogy a jelen dokumentumot minden karbantartási és/vagy tisztítási művelet előtt figyelmesen el kell olvasni.
	Jelzi, hogy a mellékelt kézikönyvek további információ tartalmazhatnak.
	Jelzi, hogy információk találhatók a felhasználói kézikönyvben vagy a telepítési kézikönyvben.
	Azt jelzi, hogy a szervizszolgálat szakembereinek a berendezést a telepítési kézikönyvben foglaltaknak megfelelően kell kezelniük.
	Tájékoztatja az érintett személyzetet, hogy az ismerte művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, áramütés veszélyével jár.
	Tájékoztatja az érintett személyzetet, hogy az ismertetett művelet, ha nem a biztonsági előírásoknak megfelelően végzik el, fizikai sérülés veszélyével jár.
	Jelzi az érintett személyzet számára, hogy a leírt művelet, ha nem a biztonsági előírásoknak megfelelően kerül végrehajtásra, magas hőmérsékletű alkatrészekkel való érintkezés következtében égési sérüléseket okozhat.

0.3. - ÁLTALÁNOS FIGYELMEZTETÉSEK

AZ ALAPVETŐ BIZTONSÁGI INTÉZKEDÉSEKET MINDIG BE KELL TARTANI AZ ELEKTROMOS BERENDEZÉSEK HASZNÁLATAKOR A TÜZ, ÁRAMÜTÉS ÉS SZEMÉLYI SÉRÜLÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN, BELEÉRTVE A KÖVETKEZŐKET:

1. A törvényi előírások értelmében bizalmas dokumentum, az OLIMPIA SPLENDID gyártó kifejezett engedélye nélkül a sokszorosítása vagy harmadik félnek történő továbbítása tilos. A gépeket a gyártó frissítheti, és ezért előfordulhat, hogy a gépek a bemutatottaktól eltérő részletekkel rendelkeznek, de ez nem befolyásolja a kézikönyv tartalmát.

ielőtt bármilyen műveletet (telepítés, karbantartás, használat) végezne, figyelmesen olvassa el ezt a kézikönyvet, és pontosan kövesse az egyes fejezetekben leírtakat.

rizze meg gondosan a jelen kézikönyvet az esetleges későbbi használatra.

1. A csomagolás eltávolítása után ellenőrizze a berendezés épsegét. A csomagolóanyagok potenciális veszélyforrást jelentenek, ezért a gyermekektől távol tartandók.
2. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZI-KÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.
3. A gyártó fenntartja magának a jogot, hogy modelljeit bármikor módosítsa, de ez nincs kihatással a jelen kézikönyvben leírt alapvető jellemzőkre.

berendezés csatlakoztatása előtt ellenőrizze, hogy az adattáblán közölt adatok és az elektromos hálózat adatai megegyeznek-e. Az adattábla a berendezésen található.

1. A berendezést telepítse a gyártó utasításai szerint. A helytelen telepítés olyan személyi vagy állatoknak okozott sérüléseket és dologi károkat okozhat, amelyekért a gyártó nem vállal felelősséget.

2. A berendezés kizárólag álló helyzetben használható. Helyezze a berendezést egy megfelelő helyiségbe, sík, stabil felületre.

3. A kábelt teljesen le kell tekerni a berendezésről a használathoz.

4. A berendezéshez dugvillával ellátott tápkábel tartozik (Y csatlakozó). A kockázatok elkerülése érdekében, ha a tápkábel megsérül, a gyártónak, az általa megbízott műszaki szolgálatnak, vagy egy hasonló képzettségű személynek ki kell azt cserélnie.

5. A berendezést úgy kell telepíteni, hogy a kapcsolók és egyéb kezelőszervek ne legyenek elérhetők annak a személynek a számára, aki a fürdőkádban vagy a zuhany alatt tartózkodik.

6. Hosszabbítók csak fokozott elővigyázatossággal használhatók.

7. Tartsa a berendezést a többi tárgytól legalább 1 m távolságra (1. ábra).

14a. A tűzveszély elkerülése érdekében a berendezésen lévő levegő bemenetek és kimenetek és a többi tárgy (függönyök, textilek vagy más tűzveszélyes anyagok) között legalább 1 m távolságot kell tartani.

1. A berendezést hőforrások közelébe elhelyezni tilos.

2. A berendezés nem alkalmas ruhaszárításra.

3. Ügyelni kell arra, hogy a levegő beszívó és kifújó nyílásokba ne kerüljenek idegen tárgyak, mert ez áramütést vagy tüzet okozhat, illetve károsíthatja a berendezést.

4. Ügyelni kell arra, hogy a kábel működés közben ne érje forró felületekhez.

5. A kábelt szönyeg, takaró vagy kábelvezetők alatt vezetni tilos. A megbotlás veszélyének elkerülése érdekében a kábelt mindig egy kevéssé forgalmas helyen kell elhelyezni.

6. Ne tekerje a kábelt a berendezés köré, ne tekerje fel, é ügyeljen arra, hogy a kábel ne csavarodjon meg, mert o gyengítheti a szigetelést, akár annak törését is okozhatja.

7. A berendezést nem szabad elrakni addig, amíg meleg.

8. A berendezést a szabadban vagy nedves felületeken használni tilos.

9. A berendezés nem használható külső vezérlőkkel, időzítőkkel vagy más automatikus bekapcsolásra alkalmas egységgel, mert ez tűzveszélyes helyzeteket idézhet elő abban az esetben, ha a berendezés le van fedve, vagy rosszul let elhelyezve.

10. A berendezést a használathoz a padlóra kell állítani. Sem a plafonra sem a falra nem szerelhető fel.

11. A berendezés nem használható függönyök közelében, mert a berendezés a légbeszívó rácsokon keresztül beszívhatja azokat (3. ábra).

12. Ügyeljen arra, hogy ne ömöljön folyadék a berendezésre.

13. Gyermekek nem játszhatnak berendezéssel.

1. A berendezést 8 év feletti gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek illetve a szükséges tapasztalattal vagy a megfelelő ismeretekkel nem rendelkező személyek is használhatják, amennyiben felügyelet alatt állnak, vagy megkapták a berendezés biztonságos használatára vonatkozó utasításokat, és megértették a berendezés okozta veszélyeket.

1. A felhasználó által végzett tisztítást és karbantartást nem végezhetik felügyelet nélkül gyermekek.
2. A 3 év alatti gyermekeket a berendezéstől távol kell tartani, vagy folyamatosan felügyelni kell öket.
3. A 3 és 8 év közötti gyermekek számára csak a berendezés be- és kikapcsolása megengedett, ha az a megfelelő üzemi helyzetbe lett elhelyezve vagy telepítve, és a gyermekek felügyelet alatt állnak, vagy megkapták a berendezés biztonságos használatához szükséges utasításokat, és megértették az ebböl származó veszélyeket.
4. A 3 és 8 év közötti gyermekek nem dughatják be a csatlakozót a konnektorba, nem tisztíthatják ki a berendezést, és nem végezhetnek rajta beállításokat vagy felhasználói karbantartást.
5. Az elektromos konvektort fürdőkádak, zuhany vagy medencék közvetlen közelében használni tilos.
6. FIGYELEM - A termék bizonyos részei átforrósodhatnak, és égési sérüléseket okozhatnak. Gyermekek vagy kiemelten sérülékeny személyek jelenlétében nagyon körültekintően kell eljárni.
7. A tisztítás megkezdése előtt húzza ki a csatlakozót a konnektorból.
8. A berendezés helyes használata érdekében TILOS:

a. a berendezést egy rögzített konnektor alatt elhelyezni;
b. a csatlakozó konnektorból történő kihúzásakor a berendezés tápkábelét vagy magát a berendezést húzni;
c. a berendezést az időjárás hatásainak (esőnek, szélnek stb.) kitenni;
d. a bérendezést szükségtelenül csatlakoztatott állapotban hagyni;
e. berendezéshez vizes vagy nedves kézzel nyúlni.

1. A berendezés kizárólag a gyártó által mellékelt utasítások szerint használható. A gyártó semmilyen más használatot nem javasol, mert az áramütést, tüzet vagy személyi sérüléseket okozhat.

2. A túlmelegedést leggyakrabban a berendezésre lerakódott por és szennyeződések okozzák. Távolítsa el rendszeresen ezeket a lerakódásokat a szellőző nyilásokon keresztül egy porszívó segítségével. A művelet megkezdése előtt húzza ki a berendezés csatlakozóját a konnektorból.

1. A berendezést súrolószerrel tisztítani tilos. A tisztításhoz használjon szappanos vízzel megnedvesített (nem eláztatott) kendőt.
2. Ne csatlakoztassa a berendezést az áramellátáshoz egészen addig, amíg nincs teljesen összeszerelve és beállítva.
3. A mozgatáshoz kapcsolja ki a berendezést, és használja a fogantyúkat (ha vannak - 2. ábra).
4. A berendezést elmosni, illetve vízbe vagy egyéb folyadékba meríteni tilos. Rövidzárlatot vagy tüzet okozhat.
5. A berendezést zárt térben (pl. egy szekrény belsejében) működtetni tilos, mert tüzet okozhat.
6. Ha a berendezés csatlakozója nem illik a konnektorba, cseréltesse ki egy szakemberrel, ellenőrizze továbbá azt is, hogy a konnektor vezetékeinek keresztmetszete megfelel-e a berendezés teljesít-ményfelvételének. Konnektor átalakítók és hosszabbítók használata nem ajánlott, de ha erre mégis szükség van, akkor a használt átalakítóknak és hosszabbítóknak meg kell felelniük az érvényben lévő biztonsági előírásoknak, és az áramhordozó képességük (A) nem lehet kisebb, mint a berendezés maximális áramfelvétele.
7. Ha a berendezésen üzemzavar vagy hiba lépett fel, a tápvezeték vagy a csatlakozó megsérült, a berendezés leesett, vagy más módon sérült, tilos a használata. Kapcsolja ki a berendezést, húzza ki csatlakozót a konnektorból, és ellenőriztesse szervizes szakemberrel.
8. Az illetéktelen személyek által végzett szétszerelési, javítási vagy átalakítási műveletek súlyos károkat okozhatnak, és érvénytelenítik a garanciát.
9. Ne szérelje szét, és ne módosítsa a berendezést.
10. A berendezés saját kezű javítása rendkívül veszélyes.
11. Ha más berendezésből gáz szivárog, a berendezés használata előtt jól szellőztesse ki a helyiséget.
12. Csak a berendezés kikapcsolása után húzza ki a csatlakozót a konnektorból.
13. Ha a berendezést nem kívánja tovább használni, húzza ki a csatlakozót a konnektorból, és a tápkábel elvágásával tegye a berendezést üzemképtelenné.

52.

FIGYELEM - A túlmelegedés elkerülése érdekében a berendezést letakarni tilos (4. ábra).

1. Tanácsos továbbá a berendezés potenciálisan veszélyes alkatrészeit veszélytelenné tenni, hogy az üzemképtelen berendezés ne jelenthessen veszélyt pl. a gyerekek számára, ha esetlegesen játszanak vele.

2. Egy hosszabb üzemen kívüli időszakot követő első használatkor a működés enyhén zajos lehet, és némi kellemetlen szag távozhat a berendezésből. Ez teljesen normális jelenség, néhány percnyi működés után megszűnik.

0.4. - RENDELTETÉSSZERÜ HASZNÁLAT

1. A berendezés kizárólag elektromos fűtő konvektorként használható azzal az egyetlen céllal, hogy az adott helyiség levegőjét kellemessé tegye.

2. A berendezést kizárólag lakossági vagy azzal egyenértékű használatra tervezték, ipari vagy kereskedelmi használatra nem alkalmas.

3. A berendezés nem rendeltetésszerű használatáért és az ezek következtében fellépő személyeknek vagy állatoknak okozott sérülésekért és dologi károkért az OLIMPIA SPLENDID semmilyen felelősséget nem vállal.

0.5. - NEM RENDELTETÉSSZERÜ ÉS POTENCIÁLISAN VESZÉLYES HASZNÁLAT

1. A berendezés nem használható olyan területen, ahol benzint, festéket vagy egyéb tűzveszélyes folyadékot használnak vagy tárolnak, illetve, ahol tűz- vagy robbanásveszélyes gázok fordulhatnak elő.

2. A berendezés nem használható akkor, ha a helyiségben röviddel a használat előtt rovarirtó szereket porlasztottak, vagy a helyiségben meggyújtott füstölők, vegyszer gözei vagy olajos maradványok vannak.

3. Ha olyan személyek tartózkodnak a helyiségben, akik nem képesek önállóan elhagyni azt, a berendezés nem vagy csak folyamatos felügyelet biztosítása mellett használható.

Ezt a terméket csak az ebben a kézikönyvben megadott előírásoknak megfelelően szabad használni. A meghatározottaktól eltérő használat súlyos sérülést okozhat. A GYÁRTÓ NEM VÁLLAL FELELŐSSÉGET A JELEN KÉZIKÖNYVBEN FOGLALT SZABÁLYOK BE NEM TARTÁSÁBÓL EREDŐ SZEMÉLYI SÉRÜLÉSEKÉRT VAGY ANYAGI KÁROKÉRT.

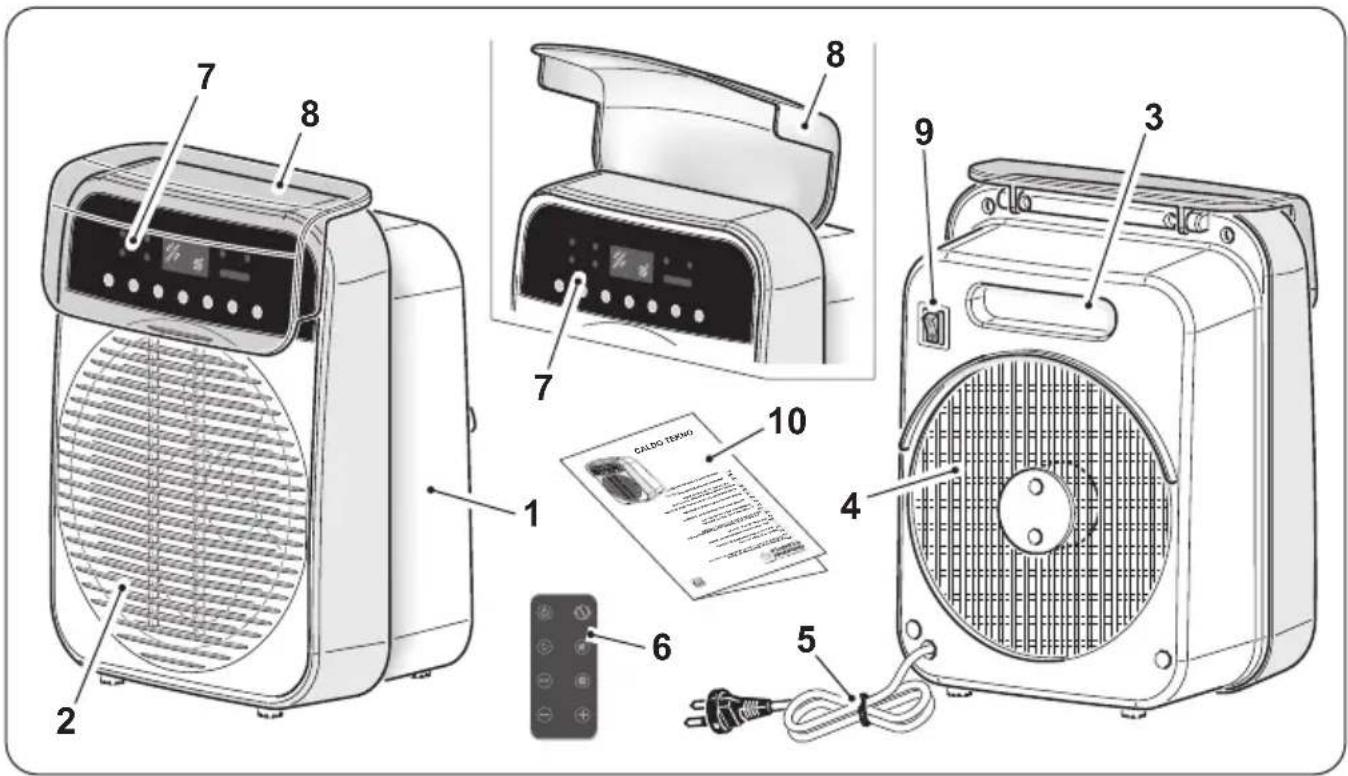

1. - A BERENDEZÉS ÉS A KEZELŐSZERVEK BEMUTATÁSA

1. A berendezés teste
2. Levegő kifúvó rács
3. Fogantyú
4. Levegő bemeneti rács

5. Tápkábel

6. Távirányító

7. Vezérlőpanel
8. Vezérlőpanel burkolat

9. BE/KI kapcsoló

10. Kezelési és karbantartási kézikönyv

- A berendezés nem igényel telepítést, kizárólag hordozható egységként használható.

- A csomagolóanyagok eltávolítása után ellenőrizze, hogy a berendezés teljesen ép-e. Ha kétsége merül fel, ne használja, hanem forduljon szakemberhez.

- Tekerje le teljesen a tápkábelt.

- Helyezze a berendezést egy megfelelő helyiségbe, sík, stabil felületre.

- Ellenőrizze, hogy a függönyök vagy egyéb tárgyak nem zárják-e el a levegő útját (3. ábra).

- Hagyjon legalább 1 m szabad helyet a berendezés két oldalán, a hátsó felén és a berendezés fölött (1. ábra).

- Győződjön meg arról, hogy a BE/KI kapcsoló (9) „O” állásban legyen.

• Dugja be a csatlakozót a konnektorba.

- Ellenőrizze, hogy a hálózat adatai és a berendezés adattábláján feltüntetett értékek megegyeznek-e.

- A megbotlás veszélyének elkerülése érdekében a kábelt mindig egy kevéssé forgalmas helyen kell elhelyezni.

3. - A BERENDEZÉS HASZNÁLATA

A berendezés üzemmódjai mind a távirányítóval mind a vezérlőpanelről kiválaszt-hatók.

A berendezésre szerelt hangjelző sípolással jelzi a kiválasztott funkció vételét.

A vezérlőpanel (7) eléréséhez nyissa ki a fedelet (8) az 5. ábrán látható módon.

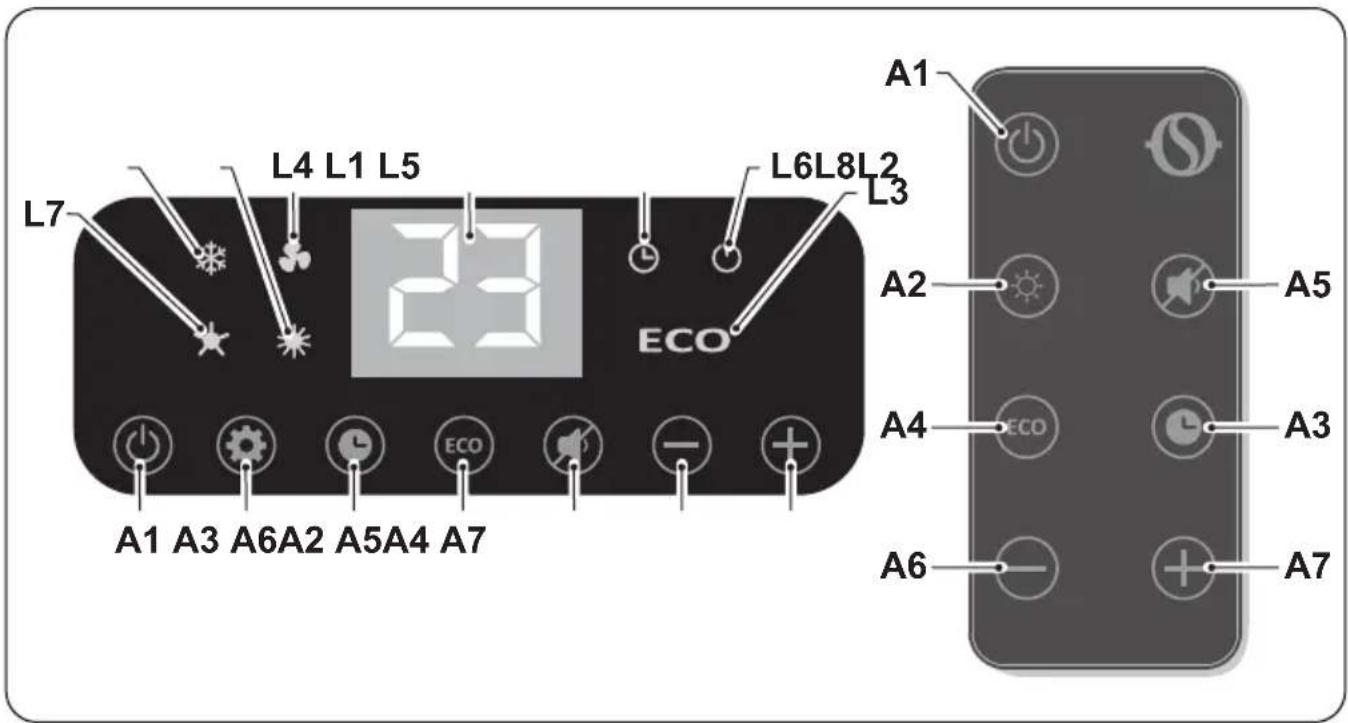

3.1. - VEZÉRLÓPANEL ÉS TÁVIRÁNYÍTÓ

L7 L4 L1 L5 L6L8L2 L3 ECO A1 A3 A6A2 A5A4 A7 A1 A3 A6A2 A5A4 A7 A2 A4 A6 A5 A3 A7

A1. BE/KI kapcsoló

A2. Mód gomb

A3. Timer gomb

A4. ECO gomb

A5. Silent gomb

A6. Timer/hömérséklet csökkentő gomb

A7. Timer/hőmérséklet növelő gomb

L1. Kijelző

L2. Fagyvédelmi mód jelző LED

L3. Eco mód jelző LED

L4. Ventilátor mód jelző LED

L5. Timer mód jelző LED

L6. BE/KI LED

L7. Kis teljesítményű üzem jelző LED

L8. Nagy teljesítményű üzem jelző LED

3.2. - A TÁVIRÁNYÍTÓ HASZNÁLATA

A berendezéshez mellékelt távirányító az az eszköz, amely lehetővé teszi a berendezés kényelmesebb használatát.

Az eszközt gondosan kell kezelni, tehát:

- Ügyeljen arra, hogy ne kerüljön bele nedvesség (nem szabad vízzel lemosni és az időjárás hatásinak kitenni).

• Figyeljen arra, hogy ne essen le a földre, és ne érjék heves ütések.
• Kerülje a közvetlen napfény hatását.

• A távirányító infravörös technológiával működik.
• Használat közben ne helyezzen akadályt a távirányító és a berendezés közé.
• Ha más távirányítós eszközöket használnak a helyiségben (TV, sztereó rendszerek stb.), interferencia léphet fel.
• Az elektronikus lámpák és fénycsövek zavarhatják a távirányító és a berendezés közötti átvitelt.
• Vegye ki az elemeket, ha a távirányítót hosszabb ideig nem használja.

3.2.a - Az elemek behelyezése

Az elemek a berendezés tartozékai.

Az elemek helyes behelyezése:

a. Távolítsa el az elemtartó (6a) fedelét.
b. Helyezze be az elemeket az elemtartóba.

Tartsa be pontosan az elemtartó alján feltüntetett polaritást.

c. Zárja vissza megfelelően a fedelet.

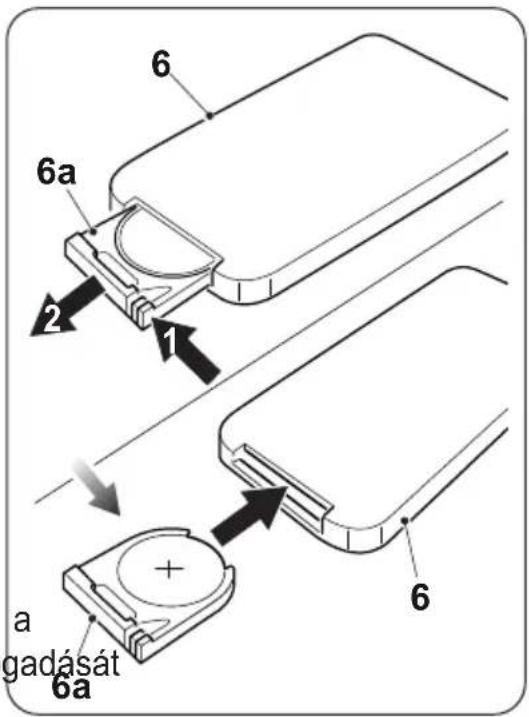

3.2.b - Az elemek cseréje

Az elemeket akkor kell kicserélni, ha a távirányító valamelyik gombjának megnyomásakor berendezés nem ad ki a parancs fő megerősítő sípoló hangot.

6 6a 2 1 a gadását 6a 6

Használjon mindig új elemeket. A régi vagy más típusú elemek használata a távirányító meghibásodását okozhatja.

A távirányító két (CR 2025 típusú) 3,0 V-os Li-ion elemmel működik.

A lemerülést követően mindkét elemet ki kell cserélni, és a megfelelő gyűjtőhelyen kell leadni, vagy a helyi előírásoknak megfelelően kell ártalmatlanítani.

- Ha néhány hétig vagy annál hosszabb ideig nem használja a távirányítót, vegye ki az elemeket. A szivárgó elemek károsíthatják a távirányítót.

Ne töltse újra, és ne szerelje szét az elemeket. Ne dobja az elemeket tűzbe. Kigyulladhatnak vagy felrobbanhatnak.

3.2.c - A távirányító helyzete

Tartsa a távirányítót olyan helyzetben, ahonnan a jel elérheti a berendezés vevőjét (maximális távolság kb. 4 méter - teli elemekkel). A távirányító és a berendezés között lévő akadályok (bútorok, függönyök, falak stb.) jelenléte csökkenti a távirányító hatótávolságát.

3.3. - A BERENDEZÉS HASZNÁLATA

3.3.a - Előkészületek

• A berendezés előzőekben leírtak szerint történő telepítése után ellenőrizze, hogy az adattáblán látható adatok megegyeznek-e a hálózat adataival.
• Dugja be a csatlakozót a konnektorba, és állítsa a kapcsolót (9) „l” állásba; a berendezés egy sípoló hangot hallat, és a kijelzón kigyullad az (L6) gomb.

3.4. - HASZNÁLATI UTASÍTÁSOK

A funkciók engedélyezése és módosítása mind a vezérlőpanellel mind a távirányítóval lehetséges.

3.4.a - BE/KI gomb (A1)

Készenléti (stand-by) módban a BE/KI kapcsoló kivételével minden gomb működése le van tiltva. Nyomja meg az (A1) gombot a berendezés be- és kikapcsolásához. Ha a berendezést úgy kapcsolja ki, hogy a fütési mód van beállítva, a kijelzőn megjelenik egy 30 másodpercről induló visszaszámlálás, amíg a ventilátor tovább működik. Várja meg, hogy a kijelzőn (L1) 0 érték jelenjen meg, ekkor a ventilátor magától leáll, nincs szükség semmilyen gomb megérintésére.

3.4.b - Timer gomb (A3)

Nyomja meg az (A3) gombot a Timer mód megnyitásához, majd nyomja meg az (A5) vagy (A6) gombot a beállított időtartam növeléséhez vagy csökkentéséhez. A beállítás a következő sorrend szerint váltakozik:

$$ \begin{array}{c} (0 h (a z i d \acute {o} z \acute {i} t \acute {o} k i k a p c s o l v a) \dashrightarrow 1 h \dashrightarrow 2 h \dashrightarrow .. 2 3 h \dashrightarrow 2 4 h \dashrightarrow .. 0 h (a z i d \acute {o} z \acute {i} t \acute {o} \ k i k a p c s o l v a) \dashrightarrow ..). \end{array} $$

A beállított érték néhány másodpercig villog, majd a kijelzőn (L1) szobahőmérséklet jelenik meg. Ha a funkció aktív, az (L5) LED világít.

3.4.c - Mód gomb (A2)

Nyomja meg a vezérlőpanelen vagy a távirányítón az (A2) gombot a bekapcsolásához; ekkor a kívánt mód mellett lévő LED kigyullad.

Nagy teljesítményű üzemmód (L8)

A berendezés 2000 W-on (nagy teljesítményen) füt.

Kis teljesítményű üzemmód (L7)

A berendezés 1000 W-on (alacsony teljesítményen) füt.

Ventilátor mód (L4)

A berendezés csak a ventilátor használatával füt.

Ha e módok valamelyike aktív, a hömérséklet NEM állítható be.

3.4.d - Eco mód

Ebben a módban lehetőség van a kívánt hömérséklet beállítására az (A6) és (A7) gombok segítségével. A beállított érték néhány másodpercig villog, majd, amikor a berendezés menti a kért értéket, a kijelzőn (L1) ismét a mért szobahőmérséklet jelenik meg.

Ebben a módban a berendezés rendszeresen megméri a szobahőmérsékl automatikusan kiválasztja a beállított hőmérséklet fenntartásához megfelelő üzemmódot (a nagy teljesítmény, a kis teljesítmény vagy a csak ventilátor módok közül).

3.4.e - Silent mód (A5)

A mód bekapcsolásához nyomja meg az (A4) gombot, vagy használja a távirányító megfelelő gombját. A komfortérzet növelése érdekében a berendezés csökkenti a ventilátor sebességét.

3.4.f - Fagyvédelmi funkció

Ez a funkció akkor kapcsol be, ha a mért szobahőmérséklet 10 °C alá süllyed, lehetővé téve a termosztát helyes működését. Az (L2) LED kigyullad.

4. - TÚLMELEGEDÉS ELLENI VÉDELEM

- A berendezés túlmelegedés elleni védelemmel van felszerelve, amely automa kikapcsolja a berendezést, ha az túlságosan felmelegszik. Ebben az esetben:

• húzza ki a csatlakozót a konnektorból;
• várjon kb. 30 percet, hogy kihüljön;
• keresse meg a túlmelegedés lehetséges okát (pl. a berendezést lefedő tárgyat);
• ellenőrizze, hogy a berendezésen, a tápkábelen és a csatlakozón nincsenek-e károk.

• Ha nem láthatók károk:

• dugja be a csatlakozót a konnektorba;
• indítsa újra a berendezést.

Ha a berendezés továbbra sem kapcsol vissza, forduljon a szervizhez.

5 - BIZTONSÁGI ELLENŐRZÉS (felborulás ellen védő kapcsoló)

- Ha a berendezés feldől, vagy felborul, aktiválódik a felborulás ellen védő kapcsoló, amely automatikusan kikapcsolja a berendezést.

- A normal üzem visszakapcsolásához állítsa a berendezést függőleges helyzetbe.

6. - TISZTÍTÁS ÉS KARBANTARTÁS

A berendezés tisztítása vagy karbantartása elött a BE/KI gomb (9) „O” helyzetbe állításával kapcsolja ki a berendezést. Húzza ki a csatlakozót a konnektorból, és várja meg, hogy a ventilátor megálljon.

• Használjon száraz ruhát a berendezés tisztításához.
• Ha a berendezés nagyon szennyezett, kímélő tisztítószeres langyos (max. 50°C-os) vízzel átitatott ruha is használható a berendezés külső tisztításához. Törölje szárazra.
• A levegő beszívó és kifúvó rácsokra lerakódott por eltávolításához használjon ecsetet vagy porszívót (6. ábra).

- Mielőtt a csatlakozót visszadugná a konnektorba, ellenőrizze, hogy a berendezés megszáradt-e.

- Ne használjon vegyszeres vagy antisztatikus kendőt a berendezés tisztításához.

- Ne használjon benzint, hígítót, polírozó pasztát vagy hasonló oldószereket. Ezek a termékek a műanyag felület repedését vagy deformálódását okozhatják.

• A berendezés tisztításához továbbá olajat, vegyszereket, vagy súrolószereket használni tilos.
• A berendezést vízzel lemosni, vagy a berendezést vízbe meríten tilos.

- Ha a berendezés hibásan működik, ne próbálja meg szétszerelni, hanem forduljon a forgalmazóhoz vagy a szervizhez.

7. - A BERENDEZÉS TÁROLÁSA

• Ha a berendezést hosszabb ideig nem használja, vagy várhatóan nagy munkálatokra kerül sor, tanácsos a berendezést elrakni. Ennek menete a következő:

• Kapcsolja ki a berendezést, és húzza ki a csatlakozót a konnektorból.
• Vigye a berendezést száraz, hűvös, nedvességtől védett helyre.

7. - MÜSZAKI ADATOK

• Lásd az útmutató utolsó oldalain közölt táblázatot.
  • CALDO TEKNO 99241 220-240 V 50-60 Hz 1800-2000W IP21 Class II

CALDO TEKNO	Adat Jelölés Érték		Mértékegység
Hőteljesítmény
Névleges hőteljesítmény	P_nom	1,8 - 2,0	kW
Minimális hőteljesítmény (indikatív)	P_min	1,0 kW
Maximális folyamatos hőteljesítmény	P_max,c	2,0 kW
További villamosenergia-fogyasztás
Névleges hőteljesítményen	eI_max	0,000 kW
Minimális hőteljesítményen	eI_min	0,000 kW
Készenléti állapotban	eI_SB	0,00013	kW

Hőteljesítmény típusa / helyiséghőmérséklet-szabályozás	Igen	Nem
Egylépcsős hőteljesítmény, helyiséghőmérséklet-szabályozás nélkül
Két- vagy több manuálisan állítható fokozat, helyiséghőmérséklet-szabályozás nélkül
Elektronikus helyiséghőmérséklet-szabályozás
Elektronikus helyiséghőmérséklet-szabályozás és napi programozás
Elektronikus szobahőmérséklet-ellenőrzés és heti programozás
Egyéb szabályozási lehetőségek
Helyiséghőmérséklet-szabályozás mozgásérzékelővel
Helyiséghőmérséklet-szabályozás nyitott ablak érzékelővel
Távirányítási lehetőséggel
Adaptív indítással
Korlátozott működési idővel
Fekete gömbös hőmérővel

[e-mail]

Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Italy

0 - UPOZORNĚNÍ......1

0.1 - VŠEOBECNÉ INFORMACE ..... 1

0.2 - SYMBOLY ......

0.2.1 - Piktogramy 1

0.3 - VŠEOBECNÁ UPOZORNĚNÍ ..... 2

0.4 - ZAMÝŠLENÉ POUŽITÍ ..... 7

0.5 - NEZAMÝŠLENÉ A POTENCIÁLNĚ NEBEZPEČNÉ POUŽITÍ ..... 7

1 - POPIS A OVLÁDÁNÍ SPOTŘEBIČE 8

2 - INSTALACE 8

3 - POUŽITÍ SPOTŘEBIČE ...... 9

3.1 - OVLÁDACÍ PANEL A DÁLKOVÝ OVLÁDAČ 9

3.2 - POUŽITÍ DÁLKOVÉHO OVLÁDAČE 9

A terméken vagy a csomagoláson látható szimbólum azt jelzi, hogy a termék nem kezelhető normál háztartási hulladékként, hanem az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőhelyre kell vinni. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyeket egyébként a termékből származó hulladék nem megfelelő kezelése okozhatna. A termék újrahasznosításával kapcsolatos további információkért forduljon a polgármesteri hivatalhoz, a helyi hulladékkezelő vállalathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta. Ez a rendelkezés csak az EU tagállamaiban érvényes.
