HASZNÁLATI ÚTMUTATÓ BKS 4040 AL-KO

HU Az eredeti használati utasítás fordítása....235

AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA

Tartalomjegyzék

Rendeltetésszerű/nem rendeltetésszerű használat....236

Megjegyzés....236

A szerszám részei....237

A szerszámon található szimbólumok....237

Biztonsági utasítások a működtetéshez.... 240

A vezetősín és a lánc beszerelése.... 242

Üzemanyag és lánckenő olaj....243

Használat....245

Vágás....248

Karbantartás....250

A lánc és a vezetősín karbantartása....252

Tárolás....254

Hulladékkezelés és környezetvédelem....254

Hibakeresési útmutató....255

Müszaki adatok....256

Garancia....257

EU MEGFELELŐSÉGI NYILATKOZAT 257

FIGYELEM!

A termék használata előtt olvassa el gondosan ezt az útmutatót, hogy alaposan megismerhesse a szerszámot.

Tartsa mindig kéznél ezt az útmutatót.

FIGYELEM!

A megfelelő szimbólummal jelzett figyelmeztetések ebben az útmutatóban olyan kritikus pontokra hívják fel a figyelmet, amelyeket be kell tartani a sérülésveszélyek elkerülése érdekében; olvassa el ezeket az utasításokat gondosan és tartsa be őket a használat során.

FIGYELEM!

Ez a szimbólum olyan utasításokat jelöl, amelyeket be kell tartani a sérüléseket vagy halált eredményező balesetek elkerülése érdekében.

FIGYELEM!

Ez a szimbólum olyan utasításokat jelöl, amelyeket be kell tartani a mechanikus üzemzavarok, üzemkiesések vagy károk elkerülése érdekében.

FIGYELEM!

Olvassa el figyelmesen az utasításokat, mielőtt a fűrésszel dolgozni kezd, és tartsa be őket.

Olvassa el gondosan az utasításokat. Ismerkedjen meg a kezelőszervekkel, hogy a szerszámot biztosan tudja kezelni. Tárolja ezt az útmutató a láncfűrésszel egy helyen.

FIGYELEM!

Halláskárosodás veszélye!

Normál üzemi körülmények között a szerszám kezelője 80 db(A) vagy még magasabb zajszintnek lehet kitéve.

A láncfűrészt jobb kézzel a hátsó markolaton, bal kézzel pedig az első markolaton kell megfogni.

FIGYELEM!

Zajvédelem!

A szerszámmal végzett munka során be kell tartani a helyi előírásokat.

RENDELTETÉSSZERÜ/NEM RENDELTETÉSSZERÜ HASZNÁLAT

A láncfűrész fatörzsek, élfák és ágak vágására készült vágási hossztól függően. Csak fához alkalmazható. A használat során megfelelő személyi védőfelszerelést kell használni. Minden más alkalmazás, pl. professzionális fakezelés a fán belül kifejezetten kizárva. A gyártó nem vállal felelősséget az olyan károkért vagy sérülésekért, amelyeket a kezelő hibája okozott, ezekért a felhasználó/kezelő felel. A láncfűrészhez csak a kezelési útmutatóban leírt láncokat és vezetőlemezeket szabad használni. A rendelte-tésszerű használathoz tartozik a biztonsági utasítások és a kezelési kézikönyvben található kezelési utasítások betartása. A szerszámot kezelő személynek ismernie kell a szerszámot és a potenciális veszélyeket. Ezért a hatályos balesetvédelmi előírásokat szigorúan be kell tartani. Be kell tartani az egészség-védelmi és munkavédelmi szabályokat is. A szerszám módosítása esetén a gyártó mindennemű felelőssége az ebből eredő károkra vonatkozóan, illetve a garancia megszűnik. Ez a szerszám magánjellegű kerti használatra készült.

FIGYELMEZTETÉS!

Tartsa be a láncfűrészek használatára vonatkozó nemzeti előírásokat! (Munkavédelem, környezetvédelem)

MEGJEGYZÉS

A szerszám rendeltetésszerű használata esetén is maradhat kockázat, amely nem zárható ki. A szerszám típusából és felépítéséből adódóan a következő veszélyek nem zárhatók ki:

Érintkezés a szabad lánccal (vágási sérülések)
A vezetőlemez nem szándékos mozgásai (vágási sérülések)
Halláskárosodás az előírt hallásvédelem használatának mellőzése esetén
Káros részecskék és a motor kipufogógázának belégzése
Börkontaktus a benzinnel

Zajképződés. A szerszám adott zajszintje nem kerülhető el. A zajterhelést szabad környezetben csökkenteni kell, és adott esetben bizonyos időszakokra korlátozni kell. A csendespihenők idejét be kell tartani, és a munkaidőt lehetőség szerint le kell rövidíteni. A kezelő és a közelben dolgozó személyek védelme érdekében megfelelő hallásvédő eszközt kell viselni.

Rezgések Figyelmeztetés: A láncfűrész üzem közbeni rezgése eltérhet a kézikönyvben szereplő vagy a gyártó által megadottaktól. Ennek okai olyan tényezők lehetnek, amelyeket a használat előtt és alatt figyelembe kell venni:

A láncfűrész használati óvintézkedéseinek figyelembe vétele
A vágás művelete és a vágható anyag feldolgozása
A láncfűrész előírásszerű használata és állapota
A vágószerszám élessége és állapota

Opcionális lengésmentes markolat felszerelése és a markolat rögzítése a láncfűrész burkolatára

Ha a szerszám használata után nem érzi jól magát, vagy bőrelszíneződést tapasztal a kezein, tartson szünetet a munkában. Pihenő nélkül kéz-kar-rezgésszindómát tapasztalhat.

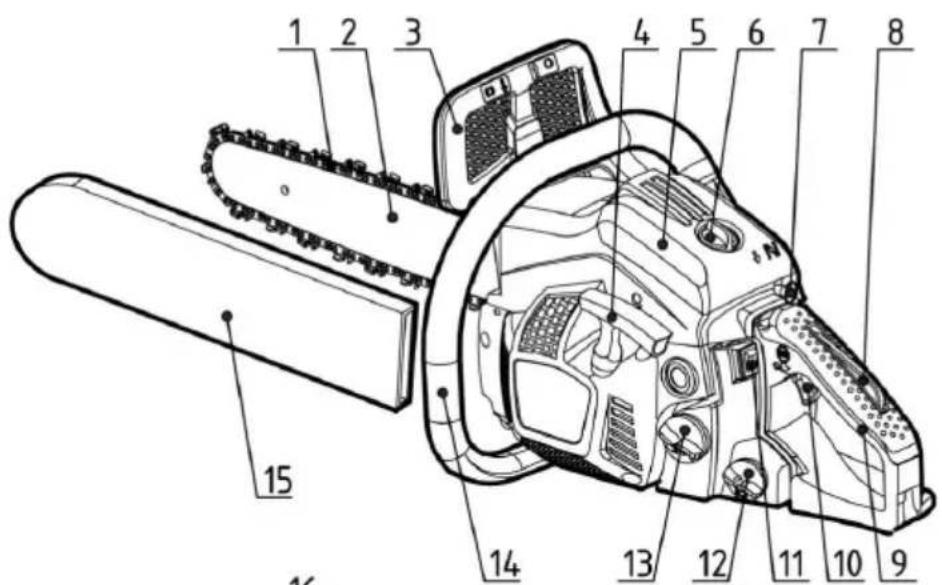

A SZERSZÁM RÉSZEI

1 Fűrészlánc 10 Gázszabályozó kar
2 Vezetősín (vezetőlemez) 11 Motorkapcsoló
3 Első kézvédő 12 Olajtartály
4 Indítómarkolat 13 Üzemanyagtank
5 Légszűrő fedele 14 Első markolat
6 Rögzítőanya 15 Vezetősín védőtokja
7 Szívatógomb 16 Üzemanyagpumpa
8 Gázkar reteszelése 17 Kuplungfedél
9 Hátsó markolat 18 Fatámasztó bordázat

A SZERSZÁMON TALÁLHATÓ SZIMBÓLUMOK

Olvassa el és vegye figyelembe a figyelmeztetéseket.

Figyelmeztetés! Figyelem! Óvja magát a láncfűrész visszarúgásától, és kerülje az érintkezést a vezetőlemez csúcsával.

A láncfűrészt ne használja egy kézzel.

Mindig két kézzel használja a láncfűrészt.

Viseljen megfelelő hallás-, szem- és fejvédő eszközt.

A szerszámmal végzett munka előtt olvassa el a kezelési útmutatót.

A szerszámmal végzett munka során viseljen mindig biztonsági és rezgésvédő kesztyűt.

A láncfűrésszel végzett munka során viseljen mindig csúszásmentes munkavédelmi cipőt.

A biztonságos üzemeltetéshez és a karbantartáshoz szimbólumokat helyeztünk el a szerszámon. Mindig vegye figyelembe ezeket.

Az üzemanyag-keverék betöltésére szolgáló csatlakozó Elhelyezkedése: a tankfedél mellett

A láncolaj betöltésére szolgáló csatlakozó Elhelyezkedése: az olajtartály fedele mellett

A motorkapcsoló működése Állítsa a kapcsolót az „O” pozícióba a motor azonnali leálításához. Elhelyezkedése: a hátsó markolattól balra

A szívatógomb használata Ha kihúzza a gombot, zárja a szelepet, ha visszatolja, kinyitja azt. Elhelyezkedése: Légszűrő fedele

	Az olajpumpa beállítása Forgassa el a rudat egy csavarhúzóval a nyíl irányába a MAX ál-lásig, ha erősebb olajáramlást szeretne, illetve a MIN állás irányába, ha kisebb olajáram-lást szeretne.Elhelyezkedése: A hajtóegység alja
	A „H” jelölés alatti csavar a keverék beállítására szolgál nagy fordulatszámon.Elhelyezkedése: a hátsó markolaton balra fent
	Az „L” jelölés alatti csavar a keverék beállítására szolgál kis fordulatszámon.Elhelyezkedése: a hátsó markolaton balra fent
	A „T” jelölés feletti csavar a keverék beállítására szolgál üresjárati fordulatszámon.Elhelyezkedése: a hátsó markolaton balra fent
	Azt mutatja, hogy a láncfék melyik irányban old ki (fehér nyíl), illetve húz be (fekete nyíl).Elhelyezkedése: Elöl a vezetősín
	Azt mutatja, hogy a lánc melyik irányban van felszerelve.Elhelyezkedése: Elöl a vezetősín
	Garantált zajszint:- 112 dB BKS 3835- 113 dB BKS 4040
	Manuális motorindítás

BIZTONSÁGI UTASÍTÁSOK A MÜKÖDTETÉSHEZ

A szerszám használata előtt

A termék használata előtt olvassa el gondosan ezt az útmutatót, hogy alaposan megismerhesse a szerszámot.
Soha ne dolgozzon a láncfűrésszel, ha fáradt, beteg, stressz alatt áll vagy gyógyszereket szed, illetve ha alkoholt vagy drogokat fogyasztott.
A láncfűrész használatakor biztosítsa a jól szellőztetett munkaterületet. Soha ne indítsa el és ne használja a szerszámot zárt térben vagy épületen belül. A kipufogógázok veszélyes szénmonoxidot tartalmaznak.
Ne használja a láncfűrészt erős szélben, rossz időben, rossz látási viszonyok között, vagy túl magas vagy alacsony hőmérsékleten. A fát mindig vizsgálja meg, hogy nincs-e rajta olyan ág, amely a kivágás során lezuhanhatna.
Viseljen csúszásmentes munkavédelmi bakancsot, szoros ruházatot, szem-, hallás- és fejvédő eszközt. Viseljen rezgésvédő kesztyűt. Ellenkező esetben ugyanis előfordulhat az úgynevezett Raynaud-jelenség, amellyel az érintett személy ujjai a rezgések és a hideg miatt érintettek. Az ujjak zsibbadása. Mivel nem ismert, hogy mely minimum terhelésnél következnek be ezek a sérülések, feltétlenül alkalmazza a következő megelőző intézkedéseket. Tartsa melegen mindenekelőtt a fejét, a nyakát, a lábait, a bokáját, a kezeit és a csuklóját. Tartson szünetet, gondoskodjon a megfelelő véráramról a karjaiban megfelelő gyakorlatok végzésével, és kerülje a dohányzást. A láncnak mindig élesnek kell lennie, és a rezgésvédő rendszerrel együtt megfelelően karban kell tartani. A tompa lánc növeli a vágási időt, és ha a tompa láncot fába nyomja, nő a kezek rezgésterhelése. A meglazult alkatrészekkel, vagy sérült vagy elhasználódott rezgéscsillapítókkal rendelkező láncfűrész esetén nő a rezgések mértéke. Korlátozza a munkaidőt. Az intézkedések betartása esetén sem zárható ki, hogy az ujjai elzsibbadnak, vagy Karpal-szindóma alakul ki. A szerszám rendszeres vagy állandó használata esetén ezért nagyon figyelni kell a kezek és ujjak állapotára. Ha a fenti szindrómák közül lép fel egy, azonnal forduljon orvoshoz.
Az üzemanyag kezelése során járjon el gondosan. A kifröccsent üzemanyagot törölje fel, és a láncfűrészt a motor indítása előtt legalább 3 méterrel távolítsa el a betöltés helyétől.
Ott, ahol üzemanyag keverése, betöltése, áttöltése vagy tárolása történik, ki kell zárni a nyílt láng használatát. Az üzemanyag kezelése, illetve a láncfűrész használata során kerülje a dohányzást.
A motor indításakor és a fűrészeléskor figyeljen arra, hogy ne tartózkodjon más személy a láncfűrész közelében. A munkaterületen nem tartózkodhat személy vagy állat. Bekapcsoláskor, il- letve a láncfűrész használata során gyermekek, háziállatok és közelben tartózkodó személyek 10 méternél közelebb nem jöhetnek a szerszámhoz.
A fűrészelés elkezdéséhez, ha a munkaterület már szabad, keressen stabil állást, hogy a dőlő fatörzs elől ki tudjon térni.
A láncfűrészt mindig két kézzel tartsa, ha a motor jár. A láncfűrész markolatát a hüvelykujjával és az ujjaival fogja át.
Ha a motor jár, figyeljen arra, hogy egyik testrésze se érhessen a fűrészhez. A motor indítása előtt ellenőrizze, hogy a lánc nem ér-e hozzá tárgyakhoz vagy személyekhez.
A láncfűrészt csak lekapcsolt motorral, a vezetőlemezzel és a lánccal hátrafelé, és a hangtompítót a testtől eltartva szállítsa.
Használat előtt ellenőrizze az elhasználódott, meglazult vagy kicserélt alkatrészeket. Sérült, rosszul beállított vagy nem teljesen, nem szilárdan összeszerelt láncfűrészt használni tilos. Figyeljen arra, hogy a lánc leálljon, ha a gázt visszaveszi.

A kezelési útmutatóban szereplő pontokon kívül a láncfűrészt csak szakember tarthatja karban (pl. a nem megfelelő szerszámok használata a lendítőkerék kiszereléséhez, vagy a lendítőkerék ellentartásához a kuplung kiszerelésekor a lendítőkerék szerkezeti sérüléséhez vezethet, így az üzem közben meghibásodhat.)

A láncfűrész lehelyezése előtt mindig állítsa le a motort.

Kisebb ágak és gallyak vágásakor mindig járjon el óvatosan, mert a kisebb ágak a láncra esve nekivágódhatnak a kezelőnek.

Feszültség alatt álló ág vágásakor figyeljen arra, hogy kerülje el, amikor a feszültség megszűnik és az ág visszacsapódik.

A markolatoknak mindig száraznak, tisztának, üzemanyagtól vagy keveréktől mentesnek kell lenniük.

Óvja magát a fűrész visszarúgásától. A visszarúgás a vezetősín felfelé irányú mozgása, amely akkor lép fel, amikor a vezetősín csúcsa egy tárgyhoz ér. Visszarúgáskor elveszítheti uralmát a láncfűrész felett.

A láncfűrész szállítása során figyeljen arra, hogy a védőburkolat a vezetősínen rajta legyen. A szerszámot a szállítás során biztosan helyezze le úgy, hogy az üzemanyag kiömlése, sérülések vagy károk ne léphessenek fel.

Biztonsági intézkedések a visszarúgás ellen

FIGYELMEZTETÉS!

Visszarúgás léphet fel, ha a vezetősín csúcsa egy tárgyhoz ér, vagy ha a lánc vágás közben megszorul.

A vezetőlemez hozzáérése egy tárgyhoz villámgyors reakciót válthat ki, amelynél a vezetősín felfelé, a kezelő felé vágódik. A láncfűrész megszorulása esetén fent a vezetősínnél a vezetőlemez hátravágódásával jár a kezelő felé. Ezek a reakciók ahhoz vezethetnek, hogy elveszíti irányítását a fűrész felett, és súlyos sérüléseket okozhatnak.

Ne hagyatkozzon kizárólag a fűrész beépített biztonsági funkcióira. A fűrész használata során be kell tartania bizonyos intézkedéseket, amelyek segítenek elkerülni a baleseteket vagy sérüléseket a munka során.

(1) Ha tudja, hogy mikor fordulhat elő visszarúgás, a meglepetés pillanatát elkerülheti vagy megelőzheti. A meglepetésszerű események mindig balesetveszélyt jelentenek.
(2) Járó motorral vezesse a fűrészt biztonságosan két kézzel, a jobb kézzel a hátsó markolaton, a bal kézzel pedig az elsőn. A markolatokat a hüvelykujjával és az ujjaival fogja át. A szilárd megfogással a visszarúgás veszélye csökkenthető, és a fűrész biztonságosan vezethető. A markolatot ne lazítsa meg.
(3) Figyeljen arra, hogy a munkaterületen ne legyenek akadályok. Kerülje el, hogy a vezetőlemez csúcsa fatörzset, ágat vagy más akadályt érintsen, amely a munka közben előfordulhat.
(4) Nagy motorfordulattal vágjon.
(5) Ne dolgozzon vállmagasságnál feljebb.
(6) Figyeljen a fűrész gyártójának az élezési és karbantartási utasításaira.
(7) Csak a gyártó által adott cserelemezeket és láncokat vagy ezekkel ekvivalens termékeket használjon.

A VEZETŐSÍN ÉS A LÁNC BESZERELÉSE

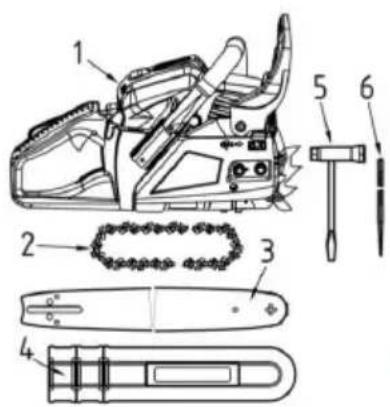

Alapkiszerelésben a láncfűrész a következőket tartalmazza:

(1) Hajtóegység
(2) Fürészlánc
(3) Vezetősín (vezetőlemez)
(4) Vezetősín védőtokja
(5) Dugókulcs
(6) Reszelő

Nyissa ki a csomagolást, és szerelje fel a vezetősínt és a láncot a következők szerint a hajtóegységre.

FIGYELMEZTETÉS!

A lánc igen éles. Viseljen munkavédelmi kesztyűt.

(11) (13) (12)

(10) (7) (11) (9) (8) (12)

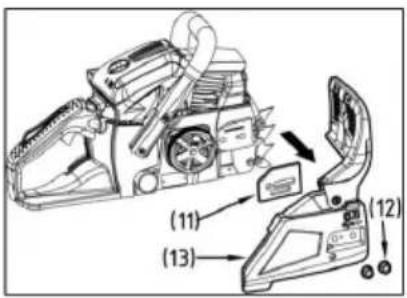

1 Húzza be az első markolat védőburkolatát, hogy biztos legyen, hogy a láncfék nincs behúzva.
2 Lazítsa ki a két anyát (12), majd vegye le a kuplung fedelét (13) és a távtartót (11).
3 Helyezze fel a láncot a lánckerékre, füzze rá a láncot a vezetősínre és szerelje be a vezetősínt a hajtóegységbe. A láncfeszítő anyát (8) helyezze be a vezetősín alsó furatába (7), szerelje fel a kuplungfedelet és húzza meg kézzel a rögzítőanyát. Figyeljen arra, hogy a kuplungfedél stiftje (9) beugorjon a motortalp furatába (10).

(7) Furat (8) Láncfeszítő anya
(9) Kuplungfedél (10) Furat
(11) Távtartó (12)Kuplungfedél
(13) Anyák

Figyeljen a lánc helyes futásirányára.

(1) Mozgásirány

(1)

(1) (2) (3)

(1) (2) (3)

1 Szerelje fel a vezetősínt, majd helyezze rá a láncot a sínre és a lánckerékre.

2 A láncfeszítő anyát helyezze be a vezetősín alsó furatába, szerelje fel a láncfedelet és húzza meg kézzel a rögzítőanyát.

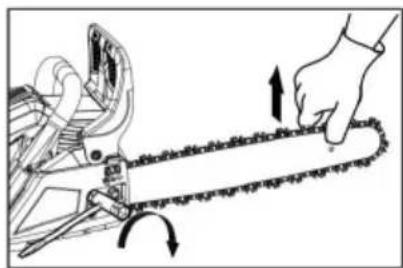

3 Tartsa a vezetősínt a csúccsal felfelé, és állítsa be a láncfeszítést a feszítőcsavar forgatásával, amíg a feszítőpántok közvetlenül érintik a sínek alsó oldalát.

4 Tartsa a vezetősínt a csúccsal felfelé, és húzza meg az anyát (12-15 Nm). Mozgassa a láncot kézzel, és ellenőrizze, hogy holtjáték nélkül mozog-e, és megfelelő-e a feszessége. Ha szükséges, állítsa után a láncot meglazított fedéllel.

5 Húzza meg a feszítőcsavart.

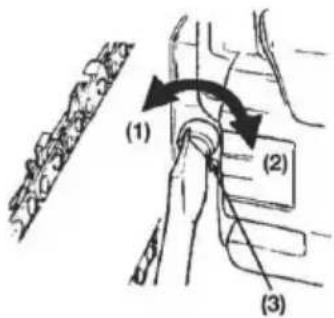

(1) Meglazítás
(2) Meghúzás
(3) Láncfeszítő csavar

FIGYELEM!

A megfelelő láncfeszítés nagyon fontos. A helytelen megfeszítés a vezetősín korai kopásához vagy a lánc gyakori leugrásához vezethet. Mindenekelőtt az új láncot óvatosan kell kezelni, mivel az első használat alkalmával még nyúlhat.

A támasztóbordázat a láncfűrész része. Az első használat előtt fel kell csavarozni a láncfűrészre. A bordázatot két csavarral kell a láncfűrész elejére felcsavarozni.

A motorokat léghütéses, 2-ütemű benzinmotorokhoz kifejlesztett speciális olaj keni. Ha ilyen olaj nem elérhető, akkor használjon léghütéses, 2-ütemű benzinmotorokhoz való antioxidáns adalékot tartalmazó olajat.

JAVASOLT KEVERÉK: BENZIN 40: OLAJ 1

(JASO FC vagy ISO EGC léghütéses, kétütemű motorokhoz). A motorok ólommentes benzinre vannak tanúsítva.

Az üzemanyag enyhén gyúlékony. Üzemanyag közelében ne dohányozzon és kerülje a nyílt láng használatát.

FIGYELEM!

1 OLAJMENTES ÜZEMANYAG (NYERSBENZIN) – A motor belső alkatrészeinek gyors tönkremeneteléhez vezet. 2 OLAJ 4-ÜTEMÜ MOTOROKHOZ vagy VÍZHÜTÉSES 2-ÜTEMÜ MOTOROKHOZ - A gyertyák szennyeződéséhez, a kipufogónyílások eltömödéséhez vagy a dugattyúgyűrűk megszorulásához vezethet.

AZ ÜZEMANYAG-KEVERÉK ELŐÁLLÍTÁSA

1 Mérje ki az összekeverendő benzin- és olajmennyiségeket.
2 Töltsön valamennyi benzint egy tiszta, hitelesített üzemanyagkannába.
3 Adja hozzá az egész olajat és jól keverje át.
4 Adja hozzá a többi benzint, és legalább egy percig keverje.
5 Jelölje meg egyértelmüen a tartály külső oldalát, hogy elkerülje a más benzinkannákkal vagy más kannákkal való összekever- ését.

LÁNCOLAJ

Egész évben speciális láncolajat kell használni.

Ne használjon fáradtolajat vagy előkészített olajat, mert ezek tönkretehetik az olajpumpát.

HASZNÁLAT

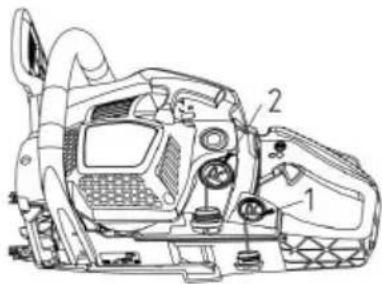

1 Lazítsa le és vegye le az üzemanyagtank és olajtartály fedelét. Tegye le a fedelet egy pormentes helyre.
2 Töltse fel a fűrészt üzemanyaggal, az olajtartályt pedig kb. 80%-ig láncolajjal.
3 Az üzemanyagtank és olajtartály fedelét csavarja vissza, és tö- rölje le az esetleg kiömlött üzemanyagot.
4 Állítsa a kapcsolót I” állásba.
5 Nyomja addig a kézipumpát, amíg láthatóan megjelenik az üzemanyag.

(1) Olaj (4) Üzemanyagpumpa
(2) Üzemanyag (5) Szívatógomb
(3) Motorkapcsoló

6 Húzza ki a szívatógombot. Ezzel zárja a fojtószelepet és a gázkar indítóállásban marad.

Újabb indításkor közvetlenül a motor leállítása után. Nyissa ki a fojtószelepet.

A szívatógomb kihúzása után ez nem áll vissza az üzemi állásba, akkor sem, ha a gázkart megnyomja vagy a gombot kézzel visszanyomja. Ha a szívatógombot vissza szeretné állítani üzemi helyzetbe, ehhez a gázkart kell megnyomnia.

1 Az első markolat védőfedelét nyomja előre a láncfék működésbe hozásához.
1 Szorítsa le a fűrészt a talajra, és erősen rántsa meg az indítózsinórt.

1 Gyújtás esetén nyomja meg a gázkart, ezzel a szívatógomb visszatér üzemi állásba, és indítsa el a motort a behúzózsinórral.
2 Az első markolat védőfedelét húzza vissza a láncfék kioldásához. Ezután hagyja felmelegedni a motort enyhén kihúzott gázkarral.

A motor indítása előtt ellenőrizze, hogy a lánc nem ér-e hozzá tárgyakhoz vagy személyekhez. Az indítás előtt mindig győződ- jön meg róla, hogy a láncfék be van húzva.

A motor indítása után járassa a láncot közepes sebességgel, és ellenő-rizze, hogy a láncolaj a láncra kerül-e az ábra szerint.

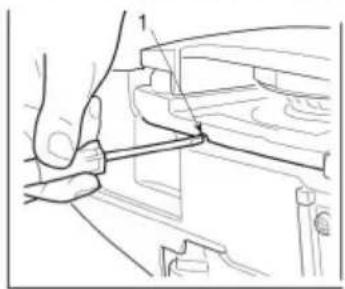

A láncolaj adagolása egy csavarhúzó segítségével állítható, amelyet a kuplungoldalon kell alul a nyílásba bedugni. Szabályozza a láncolaj adagolását a munkakörülményeknek megfelelően.

(1) Láncolaj-adagolás beállítási értéke

Forgassa el a tengelyt óramutatóval ellentétesen - növeli az olajadagolást

Forgassa el a tengelyt óramutató irányában - csökkeni az olajadagolást

FIGYELEM!

Mire felhasználja az üzemanyagot, az olajtartály is majdnem üres lesz. Üzemanyag betöltésekor töltse fel az olajtartályt is.

Használat előtt győződjön meg róla, hogy a lánc nem mozog, amikor a fűrész üresjáratban van.

FIGYELMEZTETÉS!

A használat során a fűrészt két kézzel kell tartani, a bal kézzel az első, a jobb kézzel pedig a hátsó markolaton, még akkor is, ha a kezelő balkezes.

(1) (2) (3) (4)

LÁNCFÉK

A láncfék azonnal megfogja a láncot, ha a láncfürész egy visszarúgás miatt hátraugrana.

Normál esetben a fék automatikusan működésbe lép a tehetetlenség következtében. Manuálisan is működésbe hozható, ha a fékkart (az első markolat védőburkolatát) előre lenyomja. A működésbe hozás után egy fehér kúp jelenik meg a fékkar alján. (1) Első markolat (2) Kioldás (3) Fék (4) Első markolat védőburkolata

A fék kioldásához az első markolat védőburkolatát húzza hátra kattanásig.

A fék behúzása után engedje el a gázkart, hogy a motor fordulatszáma leeshessen. Tartós, behúzott fék melletti üzem esetén a kuplung felhevül, ami üzemzavarhoz vezethet.

A fék megfelelő működését naponta ellenőrizni kell.

Ez a következőképpen tehető meg:

1) Allítsa le a motort.
2) A fűrészt tartsa vízszintesen, engedje el az első markolatot, érintse hozzá a vezetősín csúcsát egy csonkhoz vagy farönkhöz, és ellenő-rizze, hogy a fék működésbe lép-e. A fék ereje a vezetőlemez nagyságától függ. Ha a fék nem lép működésbe, forduljon segítségért a kereskedőhöz.

PORLASZTÓ FAGYVÉDELEM

Ha a fűrészt 0–5°C közötti hőmérsékleten és nagy páratartalom mellett üzemelteti, a porlasztóban jég képződhet; ez pedig korlátozhatja a motor teljesítményét, illetve a motor problémamentes működését.

(1) Hengerfedél (2) Napsugár szimbólum (3) Hó szimbólum (a) Normál üzem (b) Fagyvédelmi üzem A termék hengerfedelén jobb oldalon található egy szellőzőnyílás, amelyen keresztül a motorral meleg levegő vezethető, és ezzel elkerülhető a fagyás. Normál körülmények között a fűrészt normál üzemben kell használni, azaz a gyárilag beállított üzemmódban.

Fagyveszély esetén azonban használat előtt be kell állítani a fagy-védelmi üzemmódot. Ha a fürészt fagyvédelmi módban szeretné to-vább használni, annak ellenére, hogy a hömérséklet visszaállt a nor-mál szintre, a motor vagy a hajtás indítása normál fordulatszámon kor-látozott lehet; ehhez a láncot újra normál üzembe kell kapcsolni, ha már nem áll fenn fagyveszély.

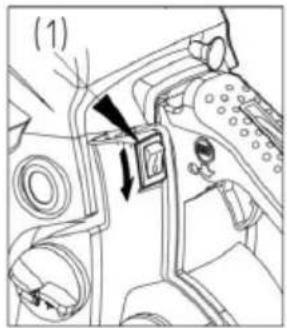

AZ ÜZEMMÓD ÁTVÁLTÁSA

(1) Hengerfedél
(2) Szívatógomb
(3) Fagyvédelmi fedél
1 Állítsa le a motort a kapcsolóval.
2 Vegye le a légszűrő fedelét, majd a légszűrőt, majd vegye ki a szívatógombot a hengerfedélből.
3 Lazítsa meg a hengerfedél rögzítőcsavarjait (azaz a három csavart a belső, és az egy csavart a külső oldalon), majd vegye le a hengerfedelet.
4 Nyomja le a fagyvédelmi fedelet a hengerfedél jobb oldalán az ujjával, majd vegye le.
5 Állítsa be úgy a fagyvédelmi fedelet, hogy a hó szimbólum felfelé nézzen, majd helyezze vissza a hengerfedélre.
6 Szerelje vissza a hengerfedelet, majd a további alkatrészeket a megfelelő helyre.

(1)

A MOTOR LEÁLLÍTÁSA

1 Engedje el a gázkart, és hagyja a motort pár percig üresjáraton járni.

2 Váltsa a kapcsolót „O” (STOP) állásba.

(1) Motorkapcsoló

VÁGÁS

A munka előtt olvassa el a „Biztonsági utasítások a működte-téshez” című fejezetet; a fűrészt először tesztelje le egyszerűbb ágakon. Így könnyebben megismerkedhet a szerszámmal.

Tartsa be a biztonsági előírásokat, amelyek a láncfűrész használatát adott esetben korlátozhatják.

Mindig tartsa be a biztonsági előírásokat. A láncfűrészt csak fa vágására szabad használni. Más anyagok vágása tilos. Más anyagok esetén a rezgések és a visszarúgás-veszély eltérő, ezért a biztonsági előírások már nem tarthatók be. A láncfűrészt ne használja tárgyak emelésére, mozgatására vagy elválasztására. Ne helyezze le szilárd állványra. Olyan szerszámokat vagy más eszközöket, amelyek a gyártó specifikációinak nem felelnek meg, tilos a kardántengelyre csatlakoztatni.

A fürészt nem szabad erővel a horonyba nyomni. Teljes gázzal a munkához csak kevesebb nyomásra van szükség.

A fürész épségét napi szinten használat előtt, vagy leejtés vagy egyéb esemény után ellenőrizni kell.

Ha a motor felpörög, miközben a lánc beszorult a horonyba, a kuplung sérülhet. Ha a lánc megszorul, ne próbálja meg erővel kivenni, hanem ékkel vagy feszítőrúddal nyissa meg a hornyot.

Védelem a visszarúgástól

A fűrész láncfékkel van felszerelve, amely megfogja a láncot visszarágás esetén, rendeltetésszerű használat során. A láncfék működését minden használat előtt ellenőrizni kell; ehhez a fűrészt 1 vagy 2 másodpercig teljes gázzal működtesse, majd nyomja előre az első kézvédő lemezt. A láncnak azonnal meg kell állnia, a motor pedig teljes fordulatszámmal jár tovább. Ha a lánc csak késlekedve vagy egyáltalán nem áll meg, akkor a használat előtt a fékszalagot és a kuplungdobot ki kell cserélni.

Nagyon fontos minden használat előtt ellenőrizni a láncfék kifogástalan működését és a lánc megfelelő élességét, hogy a visszarúgás-veszély ellenőrzés alatt tartható maradjon. A biztonsági berendezések eltávolítása, a nem megfelelő karbantartás vagy a vezetőlemez vagy a lánc hibás cseréje a visszarúgás miatti veszélyt jelentősen növelheti.

Favágás

1 A dölési irányt a szélviszonyoktól, a fa dölésétől, a nehezebb ágak elhelyezkedésétől, a vágás utáni további munkáktól és más tényezöktől függően kell meghatározni.
2 Tisztítsa meg a fa körüli területet, és biztosítsa a szilárd támaszkodási, illetve a biztos hátramozgási lehetőséget.
3 A fa törzsén ejtsen egy, az átmérőjének harmada méretű bemetszést a döntési oldalon.
4 A bemetszés átellenes oldalán a metszés alapvonala fölött kicsivel ejtsen egy döntési vágást.

FIGYELMEZTETÉS!

A vágásnál figyelmeztetni kell az esetleg a közelben tartózkodókat a veszélyre.

(A) Döntési bemetszés
(B) Döntési vágás

Darabolás és gallyazás

FIGYELMEZTETÉS!

1 Mindig figyeljen a szilárd támaszkodásra és a fa stabilitására.
2 Számoljon azzal, hogy a levágott ág elgurulhat.
3 Olvassa el a „Biztonsági utasítások a működtetéshez” című fejezetet a visszarúgás veszélyének elkerüléséhez. A munkakezdés előtt ellenőrizze a darabolni kívánt ág hajlítóerejének irányát. A vágást mindig a hajlítási iránnyal átellenes oldalon fejezze be, hogy a vezetősín ne szoruljon be a vágatba.

Nem tárolt fatörzs vágása

Vágja át kb. a feléig a törzset, majd fordítsa át, és fejezze be a vágást a másik oldalról.

Tárolt fatörzs vágása

Vágja át az átmérő kb. egyharmadát alulról felfelé, az A tartományban a fenti ábra szerint, majd a többit felülröl lefelé. A B tartományban vágja át az átmérő kb. egyharmadát felülröl lefelé, majd alulról felfelé.

Kivágott fatörzs gallyazása

Először ellenőrizze az ág hajlítási irányát. Ezután ejtsen egy lapos vágást a nyomott oldalon, hogy az ág ne szakadjon szét. A feszített oldalról kifelé vágja át.

FIGYELMEZTETÉS!

Ne felejtse el, hogy az átvágott faág visszarúghat.

Először alulról felfelé vágjon, majd a csúcstól lefelé.

FIGYELMEZTETÉS!

1 Gondoskodjon megfelelő támasztékról, vagy használjon létrát.
2 Soha ne dolgozzon kartávolságnál távolabb.
3 Ne dolgozzon vállmagasságnál feljebb.
4 Mindkét kézzel fogja a fűrészt.

A fatörzsek vágásakor mindig használja a bordázatot. A bordázatot a hátsó markolat segítségével nyomja bele a törzsbe. Ezután nyomja az első markolatot a vágási vonal irányába. A bordázat vezetőként szolgál a további vágási művelet során. A bordázat használata a fák és vastag ágak vágása során növeli a biztonságot, megkönnyíti a munkát és csökkenti a rezgésterhelést. Ha akadály van a fa és a fűrész között, a fűrészt le kell kapcsolni. Várja meg, amíg teljesen leáll. Munkavédelmi kesztyűvel távolítsa el az akadályt. Ha a láncot le kell venni, vegye figy-elembe a lánc szereléséről szóló fejezetet. A tisztítás és a beszerelés után tesztjáratást kell végezni. Rezgések vagy mechanikus zörejek esetén hagyja abba a használatot, és forduljon a kereskedőhöz.

KARBANTARTÁS

Tisztítás, vizsgálat vagy javítás előtt meg kell győződni róla, hogy a motor leállt és lehült. A nem kívánt gyújtás elkerülésére húzza le a gyújtógyertya kábelét.

Tartsa be a rendszeres karbantartásra, használat előtti előkészületekre és napi karbantartási rutinra vonatkozó utasításokat. A szakszerűtlen karbantartás komoly sérülésekhez vezethet.

Gondoskodás a használat után

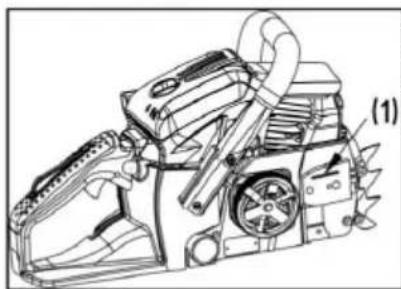

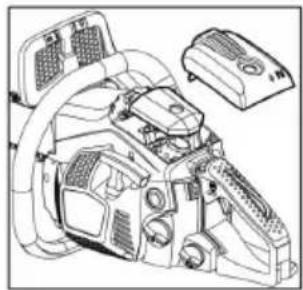

1. Légszűrő

A szűrő felületéről a por eltávolítható, ha a szűrőt egy kemény felületnek ütögeti. A szűrőháló tisztításához válassza szét a két felet és egy kefével tisztítsa ki a szűrőhálót. Sűrített levegő használata esetén mindig belülről kifelé fújjon. Az összeszereléshez a két szűrőfelet pattintsa össze a kerületén kattanásig.

Szerelje ki a vezetősínt, és ellenőrizze az olajcsatlakozót szennyeződés szempontjából.

(1) Olajcsatlakozó

3. Vezetősín (vezetőlemez)

A vezetősín kiszerelése után távolítsa el a fűrészport a horonyból és az olajcsatlakozóból.

Kenje meg a lánckereket a kenőolaj-csatlakozó felett a síncsúcsnál.

(1) Olajcsatlakozó
(2) Kenőolaj-csatlakozó
(3) Lánckerék

4. Egyebek

Ellenőrizze, hogy nem szivárog-e üzemanyag, nincsenek-e laza rögzítések, sérülések a nagyobb részeken, föleg a tömítéseken és a vezetősín rögzítésén. A sérüléseket a következő használat előtt ki kell javítani.

Rendszeres karbantartási munkák

1. Hengerbordák

A bordák között összegyülő por a motor túlhevülését okozhatja. Rendszeresen ellenőrizze és tisztítsa meg a hengerbordákat; ehhez a légszűröt és a hengerfedelet kell eltávolítani. A hengerfedél visszaszerelésénél figyeljen oda, hogy a kapcsoló vezetékei és hüvelyei megfelelő helyre kerülnek-e.

(1)

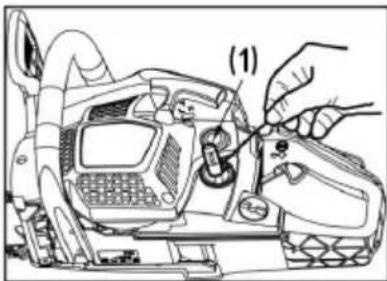

2. Üzemanyagszürő

(a) Húzza ki a szűrőt a betöltőcsonkból egy dróthoroggal
(1) Üzemanyagszürő
(b) A szüröt szedje szét és mossa ki vagy cserélje ki.

FIGYELMEZTETÉS!

A szűrő kiszerelése után tartsa meg a szívócső végét egy fogóval.
A szűrő beszerelésekor figyeljen arra, hogy ne kerüljön szűrőszál vagy por a szívócsőbe.

0,6 - 0,7mm

3. Gyújtógyertya

Tisztítsa meg az elektródákat egy drótkefével, és szükség esetén a hé- zagot állítsa vissza 0,65 mm-re.

Gyújtógyertya típusa: NHSP LD L8RTF vagy CHAMPION RCJ7Y vagy NGK BPMR7A

0,5 mm

4. Lánckerék

Ellenőrizze, nem repedt vagy erősen kopott-e, ami a lánc hajtását akadályozhatná. Erősebb kopás esetén cserélje ki a lánckereket. Soha ne szereljen fel láncot elhasználódott lánckerékre vagy elhasználódott láncot új lánckerékre.

5. Első és hátsó csillapító

Cserélje ki, ha a felragasztott rész levált vagy a gumin repedések jelen- tek meg. Cserélje ki, ha az ütközöcsap a hátsó csillapító fémrészének belső oldalán felnyílik és a fémrész holtjátéka megnő.

FIGYELMEZTETÉS!

Csak az itt megadott pótalkatrészeket használja. Egyéb alkatrészek használata súlyos sérülésekhez vezethet.

A LÁNC ÉS A VEZETŐSÍN KARBANTARTÁSA

A biztonságos üzemhez a láncszemeknek éleseknek kell lenniük.

Élezés szükséges, ha:

a fűrészpor finom porrá válik,
a lánc bevezetése egyre nagyobb erőt követel meg,
a vágás nem fut egyenesen,
a rezgések egyre erősebbek,
az üzemanyag-fogyasztás megnő.

Előírások a láncszemek beállításához:

FIGYELMEZTETÉS!

Viseljen munkavédelmi kesztyűt.

Az élezés előtt:

győződjön meg róla, hogy a fűrész ki van biztosítva.
győződjön meg róla, hogy a motor leállt.
Használjon a láncnak megfelelő átmérőjű, kerek reszelőt.

Lánc típusa:

BKS 3835: Oregon 91P
BKS 4040: Oregon 91P

Reszelő mérete: 5/32" (4,0 mm) a 91P esetén Helyezze rá a reszelőt a láncszemre, és tolja előre egyenesen. Tartsa a reszelőt a jelzett pozícióban.

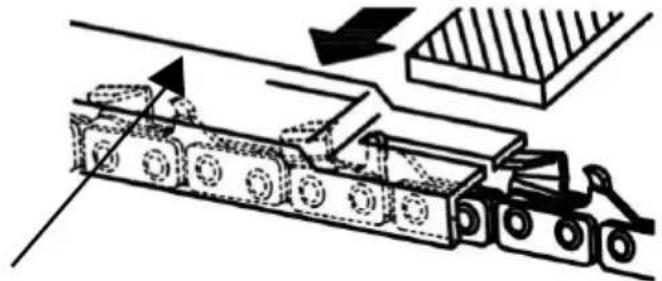

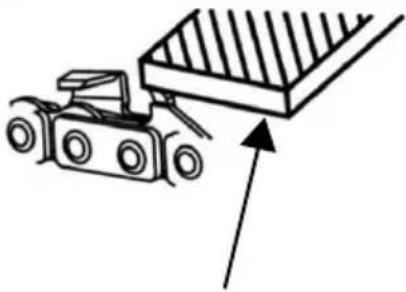

Az élezés után minden szem mélységét ellenőrizze, és reszelje megfelelő méretűre az ábra szerint.

FIGYELMEZTETÉS!

Az első élet gondosan le kell kerekíteni, hogy a visszarúgás vagy a feszítópánt eltörése elkerülhető legyen.

Figyeljen arra, hogy minden láncszem azonos hosszúságú legyen és azonos legyen az élszögük, az ábrán látottak szerint.

Lánc típusa	Reszelő átmérője	Fejszög Alulsó szög		Fej dőléss-zöge (55 °)	Mélység
		A szerszám forgásszöge	A szerszám dőlésszöge	Oldalszög
91P 5/32"	30° 0° 80° 0,025"
95VPX 3/16"	30° 10° 80° 0,025"
Mélység Reszelő

(1) (2)

(3) (4)

Vezetősín (vezetőlemez)

A vezetősínt forgassa át, hogy egyenletes kopást érjen el.
A vezetőlemeznek mindig négyélűnek kell lennie. Ellenőrizze a vezetősín kopását. Helyezzen rá egy vonalzót a sínre és egy láncszem külső oldalára. Ha a két pont között távolság van, a sín rendben van. Ellenkező esetben a sín elkopott. Ekkor ki kell javítani vagy kicserélni.

(1) Vonalzó (2) Távolság(3) Nincs tá- (4) Lánc dölt volság

FIGYELMEZTETÉS!

A táblázat a vezetősínek és a láncok összes kombinációját tartalmazza, amely az adott láncfü-részhez megfelelő, "*" csillaggal jelölve.

Rész Vezetősín (vezetőlemez) Lánc A láncfűrész típusa
Col Hossz coll/ cm-ben	Horonyszé- lesség col/ mm-ben	Kód Kód	BKS 3835 BKS	4040
3/8" 14"/35 cm 0,050"/1,3 mm	Oregon 140SDEA041	Oregon 91P053X	*
3/8" 16"/40 cm 0,050"/1,3 mm	Oregon 160SDEA041	Oregon 91P057X		*

Csere esetén csak a fenti vezetősínek és láncok használhatók. Nem megengedett kombinációk esetén súlyos sérülések és kár veszélye áll fenn.

TÁROLÁS

1 Ürítse le az üzemanyagtankot, és használja fel a maradékot a motor járatásával.
2 Ürítse le az olajtartályt.
3 Tisztítsa meg a láncfűrészt.
4 A szerszámot örizze száraz, zárt, gyermekek által el nem érhető helyen.

HULLADÉKKEZELÉS ÉS KÖRNYEZETVÉDELEM

A lánckenő olaj vagy 2-ütemű keverék maradékát soha nem szabad a szennyvízhálózatba, a csatornába vagy a talajba juttatni; előírásszerűen és környezetbarát módon kell hasznosítani, például hulladékgyűjtő helyen vagy lerakatban.

Ha a szerszám használhatatlanná válik, vagy már nincs rá szüksége, soha ne dobja ki a háztartási hul-ladékkal együtt, hanem hasznosítsa az érvényes környezetvédelmi előírások szerint. Ürítse le gondosan az olaj-/kenőanyagtartályt és az üzemanyagtankot, és a maradékot hasznosítsa hulladékgyűjtő helyen vagy lerakatban. Magát a szerszámot is juttassa a megfelelő hulladékgyűjtő/újrahasznosító udvarba.

Itt szétválasztják és újrahasznosítják a műanyag és fémalkatrészeket. Az anyagok és szerszámok ártalmatlanításáról további információkat a helyi hatóságoknál kaphat.

HIBAKERESÉSI ÚTMUTATÓ

PROBLÉMA OK TEENDŐ
1) Problémák indításnál FIGYELMEZTETÉS!Ellenőrizze, hogy nincs-e bekapc-solva a jegesedés-védelem.	■ Ellenőrizze, nincs-e víz vagy nem megengedett adalék az üzemanyagban	■ Cserélje le megfelelő üze-manyagra
	■ Ellenőrizze, hogy a motor nem "köpte-e be" a gyertyát	■ Vegye ki a gyertyát és tisztítsa meg■ Újra próbálja beindítani szívató nélkül
	■ Ellenőrizze a gyújtást Cserélje ki a gyertyát
2) Gyenge teljesít-mény/gyorsítás/durva alap-járat	■ Ellenőrizze, nincs-e víz vagy nem megengedett adalék az üzemanyagban	■ Cserélje le megfelelő üze-manyagra
	■ Ellenőrizze a légszűrő és az üzemanyagszűrő szenny-ezettségét	■ Tisztítás
	■ Ellenőrizze a porlasztó beál-lításait	■ Cserélje ki a tűt
	■ Ellenőrizze az olajminőséget Cserélje ki3) Nem adagol olajat
	■ Ellenőrizze az olajcsatornát és a csatlakozó szennyezett-ségét	■ Tisztítás

Ha az a benyomása támad, hogy a szerszám további karbantartási műveleteket igényel, forduljon egyik hivatalos márkaszervizünkhöz.

MÜSZAKI ADATOK

Típus BKS 3835 BKS 4040
Cikkszám 113 185 113/186
Lökettérfogat 37,2 cc 40,1 cc
Motor teljesítménye, max 1,2 kW 1,5 kW
HosszúságVezetősín (OREGON)	35 cm140SDEA041	40 cm160SDEA041
Effektív vágási hossz 33 cm 37cm
Fúrész lánc (OREGON) 91P053X 91P057X
Névleges vastagság 1,27 mm 1,27 mm
Osztás - lánc 3/8	3/8
Hajtáslánc fogszáma	6z /6T	6z /6T
Láncfék	igen	igen
Üresjárati fordulatszám 3100 ± 300 f/perc	3100 ± 300 f/perc
Maximum fordulatszám (vágószer-számmal)	11000 f/perc	11000 f/perc
A lánc max. sebessége	21 m/s	21 m/s
Üzemanyagtank mérete	390 ml	390 ml
Nagy láncolajtartály	210 ml	210 ml
Üzemanyag-keverék aránya	40:1	40:1
Nettó súly lánc és vezetősín nélkül,üres tartályokkal	4,6kg	4,6kg
Üzemanyag-fogyasztás maximális mo-torteljesítménynél	450 g/KWh	450 g/KWh
Zajteljesítmény LWA(EN ISO 11681)(K=3)	108.4 dB(A)	110.1 dB(A)
Zajteljesítmény LPA(EN ISO 11681)(K=3)	97.6 dB (A)	99.5 dB (A)
Max. rezgésgyorsulás avhw(K=1.5)
Első markolat	6.2 m/s2	8.5 m/s2
Hátsó markolat	11.3 m/s2	9.0 m/s2
Garantált zajteljesítmény LWA(2000/14/EC+2005/88/EC)	112 dB(A)	113 dB(A)

GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol berendezést megvásárolták.

A garancia kizárólag akkor érvényes, ha:

A garancia nem érvényes:

betartja az ebben a kezelési útmutatóban leírt- akat,

önkényes szerelési próbálkozások,

szakszerüen használja a berendezést,

önkényes műszaki módosítások,

csak eredeti pótalkatrészeket használ.

nem rendeltetésszerű használat esetén.

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra,

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)]

belső égésű motorokra (ezekre a mindenkori motorgyártó cég garanciára vonatkozó rendelkezése érvényes).

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

EU MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-orányelvekben, EU biztonsági szabványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek.

Termék Gyártó Meghatalmazott

Láncfűrész típusa	AL-KO Geräte GmbH
Gyártási szám	Ichenhauser Str. 14
G4104105	D-89359 Kötz

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Typ EU-irányelvek Harmonizált szabványok

BKS 3835	2006/42/EC
BKS 4040	2014/30/EU
	2000/14/EC

EN ISO 11681-1:2011

EN ISO 14982:2009

EN ISO 22868:2011

Hangteljesítményszint

EN ISO 3744

megmért / garantált

BKS 3835 - 108 / 112 dB(A)

BKS 4040 - 110 / 113 dB(A)

Megfelelöségi értékelés

2000/14/EC függelék V

Kötz, 21.07.2016

Típusú vizsgálat szerint GSPG

§4 BM 1027 MSR Megbizott hely
