HASZNÁLATI ÚTMUTATÓ LKE 152 18-EC Flex
Használt szimbólumok 278
Szimbólumok a készüléken ..... 278
Az Ön biztonsága érdekében ..... 278
Zaj és vibráció 285
Müszaki adatok 286

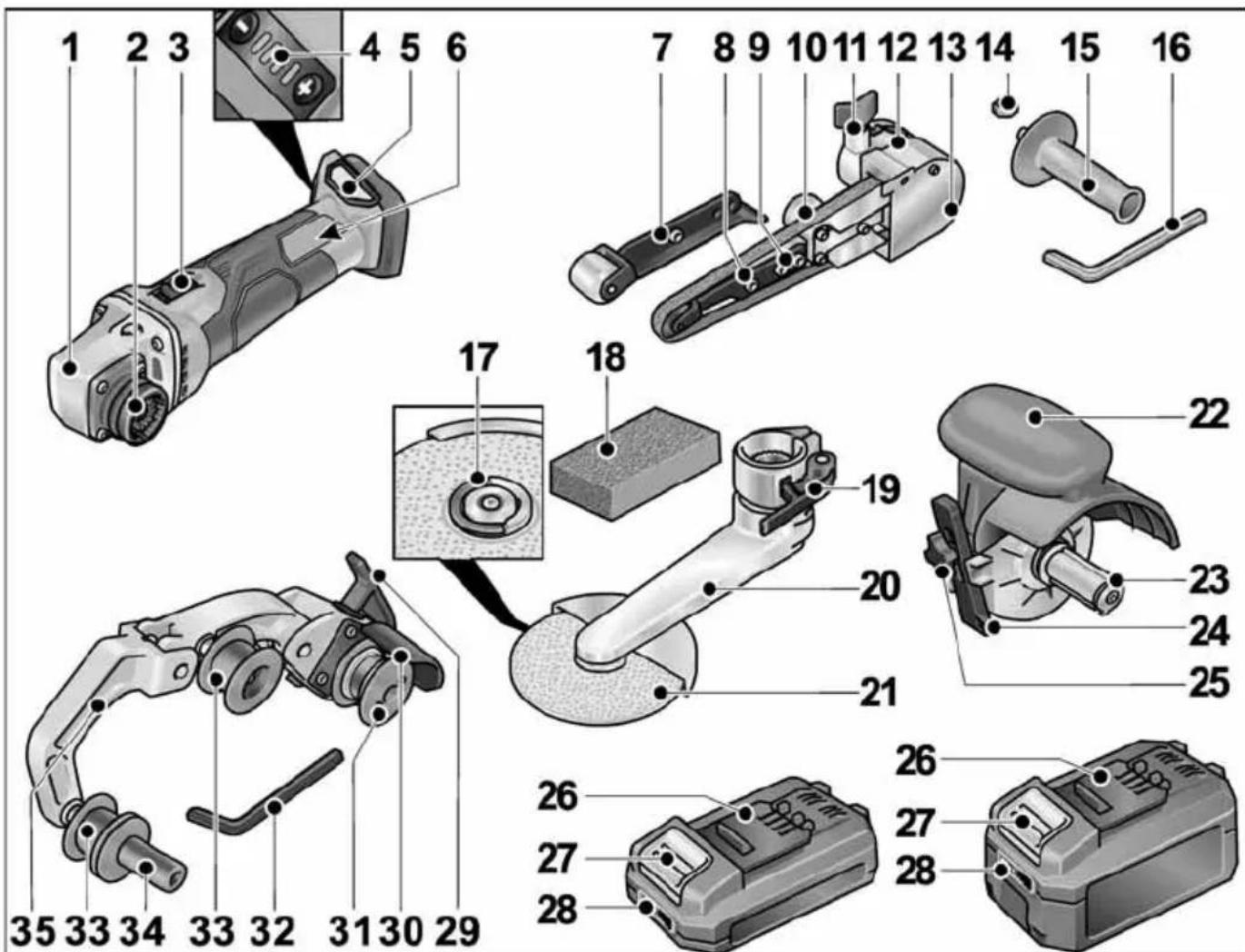

Az első pillantásra 287
Használati útmutató ..... 288
Karbantartás és ápolás ..... 296
Ártalmatlanítási tudnivalók ..... 297
C€-Megfelelőség 297
Felelősség kizárása 297
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzembe helyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 297)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Mielött használná ezt a sarokcsiszolót, olvassa el a következőket:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudni-valók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ez a sarokcsiszoló a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A sarokcsiszolót csak
– rendeltetés szerinti célokra és
– kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A BME 18.0-EC meghajtóegység kizárólag az alábbiakban bemutatott előtétek meghajtására használható.

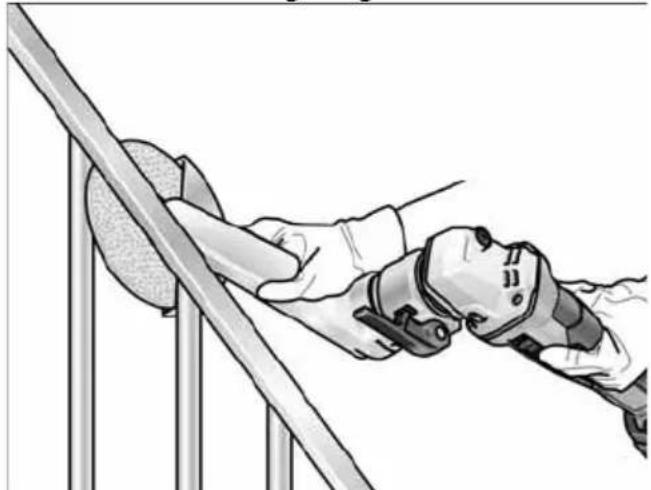

Az LK 152 sarokvarrat-csiszoló előtéttel az elektromos szerszám rendeltetésszerűen használható a következőkre
– ipari célra az iparban és a kézműiparban,
– hegesztett varratok csiszolására,
különösen nehezen hozzáférhető
helyeken korlátkészítésnél,
olyan csiszolókorongokkal és tartozékokkal,
amelyek ebben az útmutatóban meg
vannak adva, vagy amelyeket a gyártó
javasol.
A BS 50 szatináló előtéttel az elektromos szerszám rendeltetés-szerűen használható
– iparszerű felhasználásra az iparban és a kézműiparban,
– felületek megmunkálására, mint pl. szatinálás, strukturálás, polírozás, kefélés, simítás, rozsdátlanítás vagy revétlenítés acél, nemesacél és nem vas fémek felületén
– és olyan szerszámok használatára, amelyeket a gyártó cég engedélyezett ehhez a géphez.
Fafelület megmunkálása nem megengedett.
A BR 50 szalagcsiszoló előtéttel az elektromos szerszám rendeltetésszerűen használható
– iparszerű felhasználás az iparban és a kézműiparban,
– nemesacél csövek, kör-keresztmetszetű korlátelemek végső megmunkálása,
– kör-keresztmetszetű rúdprofilok, valamint csövek csiszolása,
– csiszolószalagokkal és olyan tartozékkal történő használat, amelyet ebben az utasításban felsorolunk, vagy amelyet a gyártó javasol.
Az BF 140 szalagcsiszoló előtéttel az elektromos szerszám rendeltetésszerűen használható
– iparszerű felhasználás az iparban és a kézműiparban,
– fémfelületek csiszolásához és polírozásához nehezen hozzáférhető helyeken,
– csiszolószalagokkal és olyan tartozékkal történő használat, amelyet ebben az utasításban felsorolunk, vagy amelyet a gyártó javasol.
Biztonsági tudnivalók a sarokvarrat- csiszoló előtéttel rendelkező szerszámokhoz
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Ez az elektromos kéziszerszám csiszolóként használható. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Az alábbi tudnivalók figyelmen kívül hagyása áramütéshez, tűz keletkezéséhez és/ vagy súlyos sérülésekhez vezethet.
■ Ez az elektromos szerszám csiszolópapírral és drótkefével történő munkavégzésre, polírozásra, ill. bontócsiszolásra nem alkalmas. Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz tervezett és ajánlott tartozékokat. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
■ Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszámok nem láthatók el elegendő védelemmel, illetve nem kontrollálhatók megfelelően.
■ A csiszolótárcsáknak, csiszolótányéroknak vagy más tartozékoknak pontosan illeszkedniük kell az Ön elektromos szerszámának csiszolóorsójára. Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
■ Ne használjon sérült betétszerszámokat. A betétszerszámokat minden használat előtt ellenőrizni kell letörések és repedések, a csiszolótányért repedések, kopás vagy erős elhasználódás szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön ellenőrzés alatt tartja és használja a betétszerszámot, akkor tartózkodjon a forgó szerszám síkján kívül, és ne engedje a síkon belülre a közelben tartózkodó személyeket, valamint működtesse a készüléket egy
percig maximális fordulatszámon. A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Viseljen személyi védőfelszerelést. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntől. A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szúrnie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ugyeljen arra, hogy más személyek a munkaterülettől biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
■ Soha ne rakja le az elektromos szerszámot, mielőtt a betétszerszám teljesen meg nem állt. A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza. A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzőréseit. A motoros kompresszor port szív a házba, és a fémpor erőteljes felgyülemlése áramütés veszélyét okozhatja.
■ Ne használja az elektromos készüléket éghető anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszámokat, melyekhez folyékony hűtőanyag szükséges. Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.
Különleges biztonsági útmutatások a csiszoláshoz
■ Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez tervezett védőburkolatot. A nem az elektromos szerszámhoz tervezett csiszolótesteket nem lehet elegendő védelemmel ellátni és nem biztonságosak.
■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: oldalfelületet soha ne csiszoljon gyémánt csiszolótányérral. A gyémánt csiszolótányér rendeltetésszerűen a csiszolótányér alsó oldalával történő anyagleválasztásra használható. Az oldalirányú erőhatás széttörheti a csiszolótesteket.
■ Mindig a kiválasztott betétszerszámhoz megfelelő méretű és alakú, sérülésmentes szorítókarimát használjon. A megfelelő karimák megtámasztják a betétszerszámokat, és így lecsökkentik a törés veszélyét.
■ Ne használja nagyobb elektromos szerszámok megkopott betétszerszámait! A nagyobb elektromos szerszámokhoz való betétszerszámok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
Biztonsági tudnivalók a szatináló előtéttel rendelkező szerszámokhoz
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Közös biztonsági utasítások polírozáshoz és drótkefével végzett munkához
■ Ezt az elektromos szerszámot polírozóként és drótkefével végzett munkához kell alkalmazni. Figyelembe kell venni a készülékkel együtt kapott
valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektro-mos áramütés, tűz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas csiszolásra és vágókoronggal végzett munkára. Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
- Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszá-mokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
■ A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszámok esetén a betétszerszám furatátmérőjének pontosen meg kell felelnie a karima befogási átmérőjének. Az elektromos szerszám csiszolóorsó-jára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
■ Nem szabad sérült betétszerszámokat használni. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzotte le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok.
Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon. A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecs-kéket távol tartja Öntől. A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkal-mazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
- Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
■ Tartsa az elektromos kéziszerszámot a szigetelt markolatoknál, mert a csiszolófelület a gép saját csatlakozókábelét is eltalálhatja. Feszültségvezető vezeték felsértése a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
A hálózati kábelt távol kell tartani a forgó betétszerszámoktól. Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszá-mot, mielőtt a betétszerszám teljesen meg nem állt. A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza. A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzőréseit. A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hűtőanyag szükséges. Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében.
Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben. Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat.
A csiszolókorong ekkor a kezelőszemély felé vagy tőle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek. A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye.
Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.
■ Tartsa erősen az elektromos szerszá-mot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézke-désekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé. A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog. A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokko-lódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszá- mok a munkadarabról visszapattanjanak vagy ott megszoruljanak. A forgó betétszerszám hajlamos beszo-rulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni. Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
Különleges biztonsági útmutatások a homokpapíros csiszoláshoz
■ Ne használjon túlméretezett csiszolólapokat, hanem kövesse a csiszolólap méretére vonatkozó gyártói adatokat. A csiszolótányéron túlnyúló csiszolólapok sérüléseket okozhatnak, valamint a csiszolólapok leblokkolását, szétszakadását vagy a visszarúgást okozhatnak.
Különleges biztonsági útmutatások a polírozáshoz
■ Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat. A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba.
Különleges biztonsági útmutatások drótkefével végzett munkákhoz
■ Figyelembe kell venni, hogy a drótkefe drótdarabokat veszít a szokásos használat közben is. Ne terhelje túl a drótokat túl erős rászorító nyomással.
A szétrepülő drótdarabok nagyon könnyen áthatolhatnak vékony ruházaton és/vagy a börön.
■ Amennyiben védőburkolat használata ajánlott, meg kell akadályozni, hogy a védőburkolat és a drótkefe egymáshoz érhessen. A tányérok és a csésze alakú kefék átmérője megnövekedhet a rászorító nyomástól és a centrifugális erőktől.
Biztonsági tudnivalók a csőszalag- csiszoló előtéttel rendelkező szerszámokhoz
FIGYELMEZTETÉS!
Ölvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Az elektromos eszközt csak száraz csiszolásra használja. Az elektromos készülékbe jutó víz növeli az áramütés kockázatát.
■ A készüléket a szigetelt fogantyúknál tartsa, mivel a csiszolószalag elérheti a saját hálózati kábelt. Feszültségvezető vezeték sérülése a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben megsérül.
A sérült kábel megnöveli az elektromos áramütés kockázatát.
■ Az elektromos eszközt csak száraz csiszolásra használja. Az elektromos készülékbe jutó víz növeli az áramütés kockázatát.
■ Használatkor az elektromos szerszámot mindkét kézzel tartani kell. A kézi fogantyúnak felszerelve kell lennie! A gépet csak akkor kapcsolja be, ha azt mindkét kézzel fogja!
■ Vegye el a kezét a futó csiszolószalagtól! A terelőgörgők tartományában sérülésveszély (törés, zúzódás) áll fenn.
A működési elv és a készülék garantált flexibilitása alapján ezeket a veszélyhelyeket nem lehet teljesen lefedni.
- Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet.
– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.
- Tilos az olyan anyagok megmunkálása, amelyeknél egészséget károsító anyagok szabadulnak fel (pl. azbeszt).
■ Sohasem szabad olyan könnyűfémeket csiszolni vagy vágni, amelyek magnézium-tartalma meghaladja a 80%-ot. Tüzveszély!
■ A készülékeket, amelyeket szabadban használnak, vagy amelyek nagy mennyiségű fémpornak vannak kitéve, hibaáram-védőkapcsolóval (maximum 30 mA kioldóáram) kell csatlakoztatni. Nem szabad kopott, beszakadt vagy erőteljesen eltömődött csiszolószalagokat használni. A sérült csiszolószalagok elszakadhatnak, lerepülhetnek és sérülést okozhatnak.
■ Használat előtt meg kell vizsgálni a csiszolószerszámok helyes felszerelését és rögzítését. A készüléket terhelés nélkül 30 másodpercre be kapcsolni!
■ A próbamenetet azonnal meg kell szakítani, ha jelentős rezgések lépnek fel, vagy egyéb károk állapíthatók meg. A gépet felülvizsgálni, és a hiba okát kideríteni.
■ Az elektromos szerszámot nem szabad annyira terhelni, hogy az leálljon, vagy a csiszolószalag megcsússzon.
■ A lerakás előtt az elektromos szerszámot ki kell kapcsolni, és le kell állítani.
■ Az elektromos szerszámot nem szabad satuba befogni.
■ A hálózati kábelt mindig az elektromos szerszám mögött vezesse el.
■ Fogja be a munkadarabot, amennyiben nincs rögzítve, vagy a saját súlyánál fogva nem fekszik biztosan!
■ A csiszolószerszámokat a gyártó útmutatásai szerint kell tárolni és kezelni.
■ A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
Biztonsági tudnivalók a szalagcsiszoló előtéttel rendelkező szerszámokhoz
FIGYELMEZTETÉS!
Ölvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ A készüléket a szigetelt fogantyúknál tartsa, mivel a csiszolószalag elérheti a saját hálózati kábelt. Feszültségvezető vezeték sérülése a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben megsérül. A sérült kábel megnöveli az elektromos áramütés kockázatát.
■ Az elektromos eszközt csak száraz csiszolásra használja. Az elektromos készülékbe jutó víz növeli az áramütés kockázatát.
■ Használatkor az elektromos szerszámot mindkét kézzel tartani kell. A kézi fogantyúnak felszerelve kell lennie!
A gépet csak akkor kapcsolja be, ha azt mindkét kézzel fogja!
■ Vegye el a kezét a futó csiszolószalagtól!
A terelőgörgők tartományában sérülés-
veszély (törés, zúzódás) áll fenn.
A működési elv és a készülék garantált
flexibilitása alapján ezeket a veszély-
helyeket nem lehet teljesen lefedni.
■ Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet.
– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.
- Tilos az olyan anyagok megmunkálása, amelyeknél egészséget károsító anyagok szabadulnak fel (pl. azbeszt).
■ Sohasem szabad olyan könnyűfémeket csiszolni vagy vágni, amelyek magnézium-tartalma meghaladja a 80%-ot. Tűzveszély!
■ A készülékeket, amelyeket szabadban használnak, vagy amelyek nagy mennyiségű fémpornak vannak kitéve, hibaáram-védőkapcsolóval (maximum 30 mA kioldóáram) kell csatlakoztatni. Nem szabad kopott, beszakadt vagy erőteljesen eltömödött csiszolószalagokat használni. A sérült csiszolószalagok elszakadhatnak, lerepülhetnek és sérülést okozhatnak.
■ Használat előtt meg kell vizsgálni a csiszolószerszámok helyes felszerelését és rögzítését. A készüléket terhelés nélkül 30 másodpercre be kapcsolni!
■ A próbamenetet azonnal meg kell szakítani, ha jelentős rezgések lépnek fel, vagy egyéb károk állapíthatók meg. A gépet felülvizsgálni, és a hiba okát kideríteni.
■ Az elektromos kéziszerszámot ne terhelje meg annyira, hogy leálljon, vagy a csiszolószalag lecsússzon.
■ Mielőtt leteszi, az elektromos szerszámot ki kell kapcsolni, és le kell állítani.
■ Az elektromos szerszámot nem szabad satuba befogni.
■ A hálózati kábelt mindig az elektromos szerszám mögött vezesse el.
■ Fogja be a munkadarabot, amennyiben nincs rögzítve, vagy a saját súlyánál fogva nem fekszik biztosan!
■ A csiszolószerszámokat a gyártó útmutatásai szerint kell tárolni és kezelni.
■ A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
További biztonsági útmutatások
■ Csak külső területekhez engedélyezett hosszabbító kábeleket szabad használni.
■ Ha a készüléket jelölésekkel látja el, csak ragasztós címkéket használjon! Ne fúrjon lyukakat az elektromos szerszám házába!
■ A névleges feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
i MEGJEGYZÉS
Az A értékelésű zajszint értékei, valamint a rezgés súlyozott négyzetes középértékei a „Műszaki adatok” táblázatban találhatók. A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
i MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745 / EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karban-tartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| Készülék típusa | BME sarokvarrat-csiszoló 18.0-EC + LK 152 | BME csőszalagcsiszoló 18.0-EC + BR 50 | BME szatináló 18.0-EC + BS 50 | BME réscsiszoló 18.0-EC + BF 140 | |
| Rendelési kombináció | Alapgép BME 18.0-EC | ||||
| Előtét LK 1 | 52 BR 50 | BS 50 BF | 140 | ||
| Névleges feszültség V 18 | |||||
| Akkumulátor | Ah | AP 18.0/2,5AP 18.0/5,0 | |||
| Üresjárati fordulatszám | ford./perc | 1 - 21252 - 29903 - 38504 - 4700 | 1 - 17002 - 23903 - 30804 - 3760 | ||
| Szerszámbefogó mm M14 - | 19 | - | |||
| Max. szerszám ∅ mm 152 - | 125 - | ||||
| max. szerszámszélesség mm | 6 | - | 50 | - | |
| Szalag mérete (hosszúság x szélesség) | mm | - | 533 x 4-30 | - | 533 x 4-9 |
| Szalagsebesség | m/s | - | 1 - 3,52 - 5,03 - 6,44 - 7,8 | - | 1 - 3,52 - 5,03 - 6,44 - 7,8 |
| A súlya az „1/2003 EPTA-eljárásnak” megfelelő | |||||
| Súly akku nélkül | kg | 2,9 | 2,7 | 2,3 | 2,6 |
| Akkumulátor tömege AP 18.0/2,5AP 18.0/5,0 | kgkg | 0,420,72 | |||
| A értékelésű zajszint az EN 60745 / EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | |||||
| Hangnyomásszint L_pA | dB(A) | 79 | 75 | ||
| Hangteljesítményszint L_WA | dB(A) | 90 | 86 | ||
| Bizonytalanság K | db | 3 | |||
| Súlyozott négyzetes rezgés-középérték az EN 60745 / EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | |||||
| Emissziós érték a_h fémfelületek szatinálásánál | m/s^2 | - | - | 3,5 | - |
| Emissziós érték a_h fém csövek/felületek csiszolásánál | m/s^2 | < 2,5 | - | < 2,5 | |
| Bizonytalanság K | m/s^2 | 1,5 | |||
Az első pillantásra
BME 18.0-EC meghajtóegység
1 Hajtásfej
2 Gyorscsatlakozó előtétek számára
3 Kapcsológomb
A be- és kikapcsoláshoz.
Reteszelhető állás tartós üzemhez.
4 Fordulatszám-szabályozás
+/- funkció 4 fokozattal
5 Akkumulátor rekesze
6 Típustábla *)
BF 140 szalagcsiszoló előtét
7 Nyomóhenger csiszolókarral
8 Rögzítőcsavar/beállítócsavar a szalagfutás beállításához
9 Rögzítőcsavarok a csiszolókarhoz
10 Excentercsavar
11 Rögzítőcsavar a csiszoló előtéthez
12 Kireteszelő kar a gyorscsatlakozóhoz
13 Házburkolat
14 Hatlapfejü anya
15 Kézi fogantyú
16 Imbuszkulcs
LK 152 sarokvarrat-csiszoló elötét
17 FixTec gyorsbefogó anya
18 Profilozó kö
19 Feszítőkar
20 Csiszolókar
21 Csiszolókorong
BS 50 szatináló előtét
22 Védőburkolat markolattal
23 Szerszámbefogó
24 Párhuzamvezető
25 A párhuzamvezető rögzítőcsavarja és előtét
Akkumulátorok
26 Li-ion akkumulátor
(2,5 Ah vagy 5,0 Ah)
27 Az akkumulátor kioldógombja
28 Az akkumulátor állapotjelzője
BR 50 csőszalagcsiszoló előtét
29 Feszítőkar a gyorscsatlakozóhoz
30 Védőburkolat
31 Hajtógörgő vezetőtárcsákkal
32 Imbuszkulcs
33 Terelőgörgő vezetőtárcsákkal
34 Kézi fogantyú
35 Inga
Rugós, a csiszolószalag rögzítéséhez.
*) nincs ábrázolva
Használati útmutató
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kellvenni a készülékből.
Üzembe helyezés előtt
Csomagolja ki a meghajtóegységet és előtéteket, és ellenőrizze a részek teljességét és épségét.
i MEGJEGYZÉS
Az akkuk a szállítás során nincsenek teljesen feltöltve. Az első használat előtt az akkukat teljesen fel kell tölteni. Ehhez lásd a töltőberendezés kezelési útmutatóját.

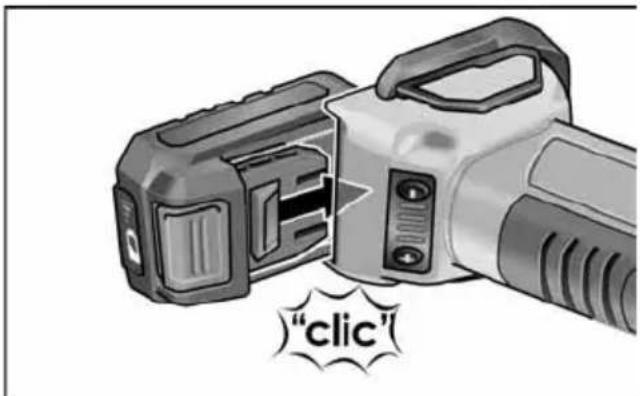

Az akku behelyezése/cseréje
VIGYÁZAT!
Ha nem használja, védje az akkumulátor érintkezőit. A meglazult fém alkatrészek az érintkezők rövidzárlatát okozhatják, robbanás- és égésveszély jön létre!

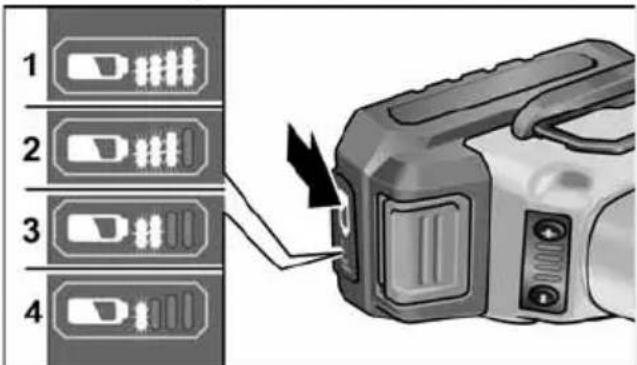

Az akku töltési állapota
■ A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota.
Ha a LED-ek egyike villog, az akkut fel kell tölteni. Ha a gomb megnyomásakor egy LED sem világít, akkor az akku hibás és ki kell cserélni.

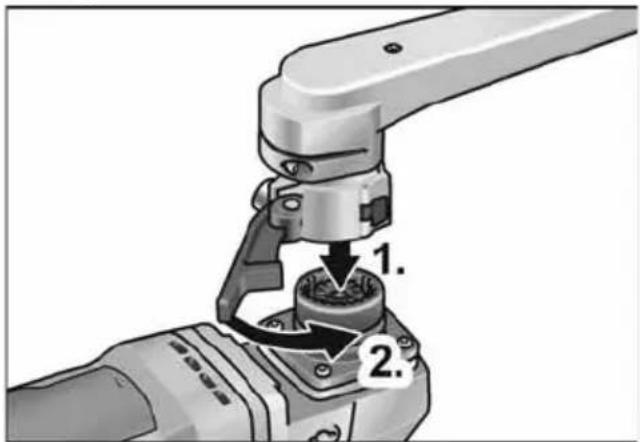

Előtétek felszerelése
■ A kívánt elötétet helyezze sík munkafelületre a gyorscsatlakozóval felfelé nézve.
■ Zárja vissza a feszítőkart (2).
■ Nyissa ki az elötét feszítőkarját (1.).
■ A meghajtóegységet a kívánt pozícióban helyezze az előtétre, majd hallható kattanásig nyomja le (2.).
■ Zárja vissza a feszítőkart (3.).
MEGJEGYZÉS
Ha az elötét nem reteszel be hallhatóan, a szerszámorsót, ill. az elötét meghajtógörgőjét enyhén fordítsa el, hogy a csatlakozó rögzülhessen.

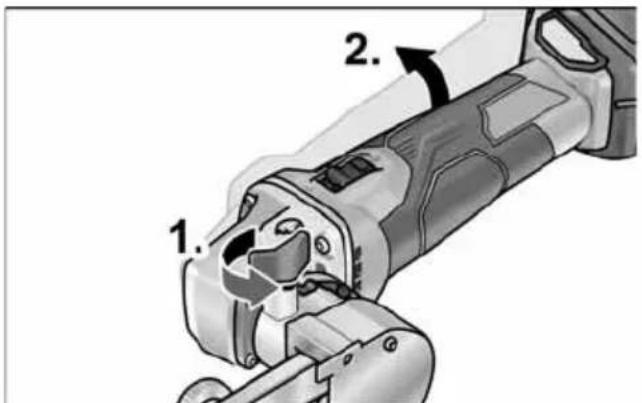

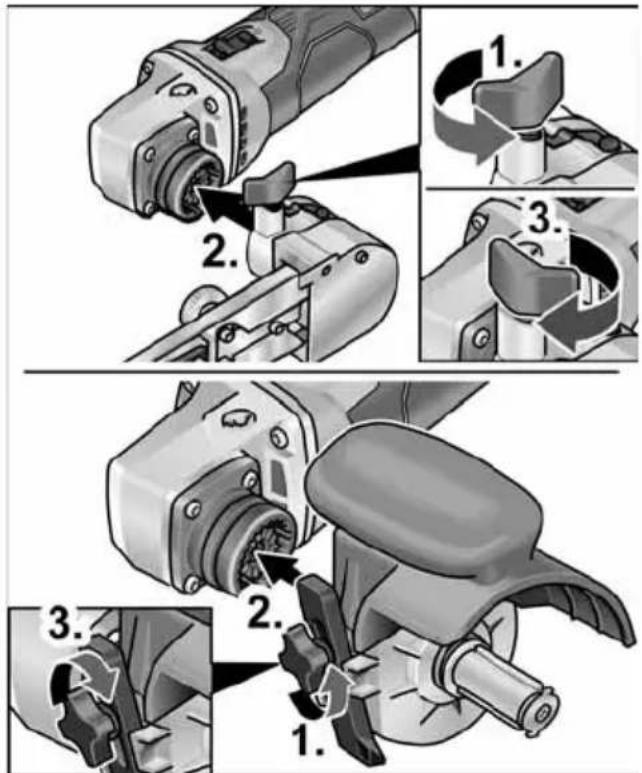

■ Lazítsa meg a rögzítőcsavart (1.).
■ Helyezze fel a meghajtóegységet a gyors tengelykapcsolóra (2.).
■ Ismét szorítsa meg a rögzítőcsavart (3.).

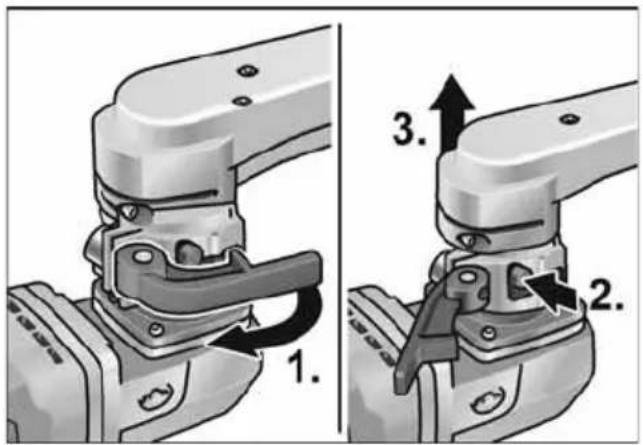

Előtétek leszerelése


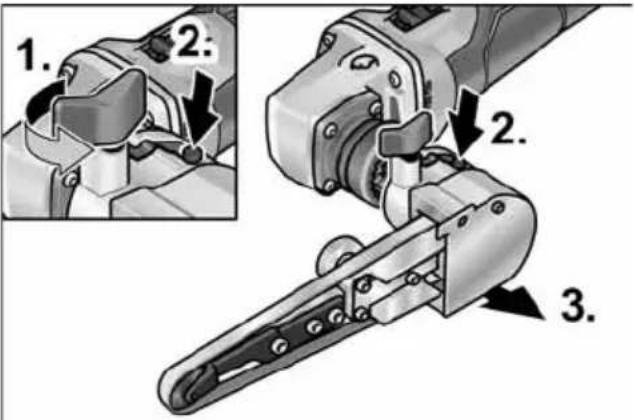

1. 2. 3.■ Nyissa ki az elötét emelőkarját (1.).
■ Nyomja le és tartsa lenyomva a kireteszelő kart (2.).
■ Emelje le a meghajtóegységet az előtétről (3.).

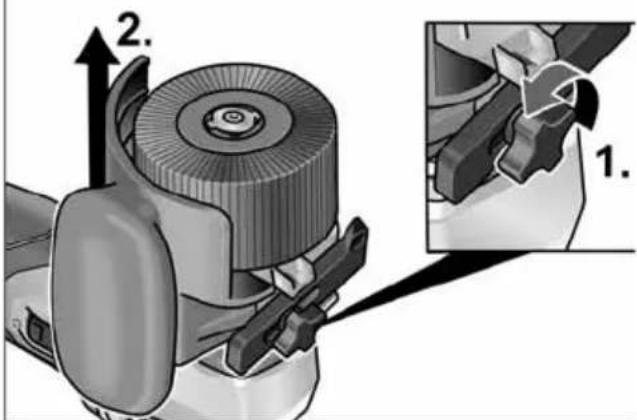

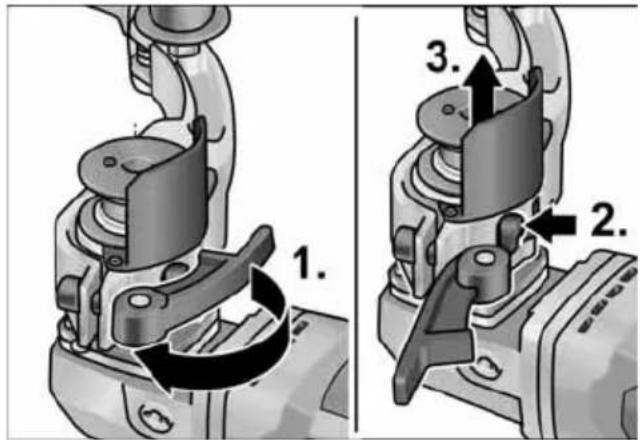

■ Lazítsa meg az elötét rögzítőcsavarját (1.).
■ Nyomja le és tartsa nyomva a kireteszelő kart (2.).
■ Emelje le az elötétet (3.).

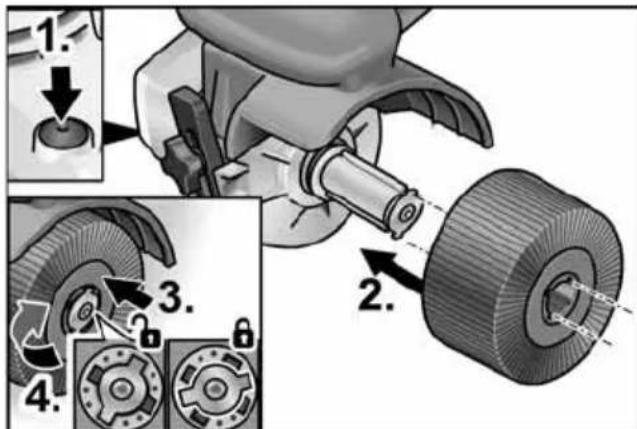

A szerszám rögzítése
A szerszámfelfogó lehetővé teszi a szerszám szerszámmentes felszerelését.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést (1.).
- Tolja fel a szerszámot, ill. a szerszámtartót a szerszámfelfogóra (alakillesztés hornyos rugóval) (2.).
A szerszámot a rugónyomás ellen nyomja lefelé (3.) és forgassa el az óramutató járásával megegyező irányba (4.).
A szerszámfelfogó reteszelve van.
MEGJEGYZÉS
A szerszámfelfogónak 50 mm a széles- sége. A szerszám szélességétől függően egyszerre több szerszámot is fel kell helyezni, vagy a szélességi különbségeket távtartó gyűrűkkel ki kell egyenlíteni. Például:
| 50 mm szélességű polírozó kerék: | 1 szerszám |
| 10 mm szélességű fényező: | 4 szerszám és távtartó gyűrűk |
■ A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba.
■ Kapcsolja be az elektromos szerszámot (a gomb rögzítése nélkül), és kb. 30 másodpercig járassa. Ellenőrizze a kiegyensúlyozatlanságát és a rezgéseit.
■ Kapcsolja ki az elektromos szerszámot.

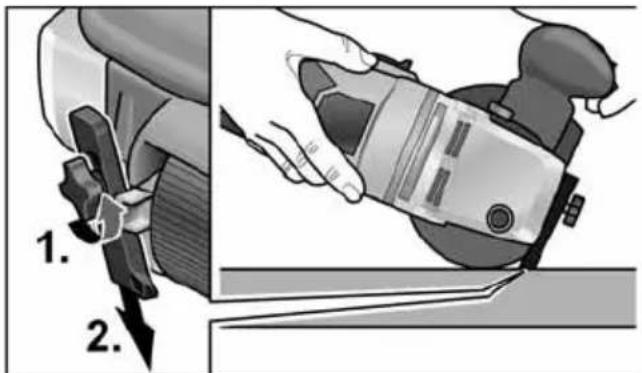

Párhuzamos vezető használata
A párhuzamos vezető pontos egyenes szerszámfutást biztosít profilok megmunkálásakor.
■ Lazítsa meg a párhuzamos vezető rögzítőcsavarját (1.).
■ Állítsa be a párhuzamos vezetőt (2.).
■ Ismét szorítsa meg a rögzítőcsavart.
Használati tudnivalók a szatináló előtéthez
VIGYÁZAT!
A sarokköszörű a kikapcsolását követően rövid ideig még forog.

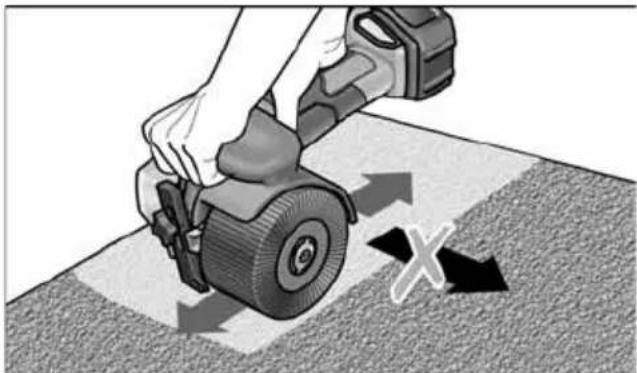

Sík felületek megmunkálása:
■ Az elektromos szerszámot két kézzel kell fogni.
Felületek dekoratív finiseléséhez:
■ Helyezze óvatosan az elektromos szerszámot a megmunkálandó felületre, és egyenes vonalban mozgassa előre és vissza.

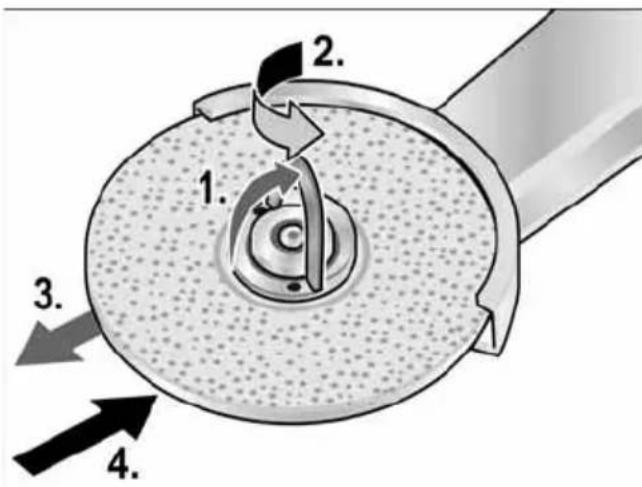

LK 152 sarokvarrat-csiszoló előtét Csiszolókorong cseréje
■ Nyissa ki a FixTec gyorsbefogó anyát.
■ Nyissa ki a gyorsbefogó anya zárját (1.).
■ Forgassa el a gyorsbefogó anyát az óramutató járásával ellentétes irányba, közben tartsa a csiszolókorongot (2.).
■ Vegye ki a csiszolókorongot (3.).
■ Tegyen fel új csiszolókorongot (4.).


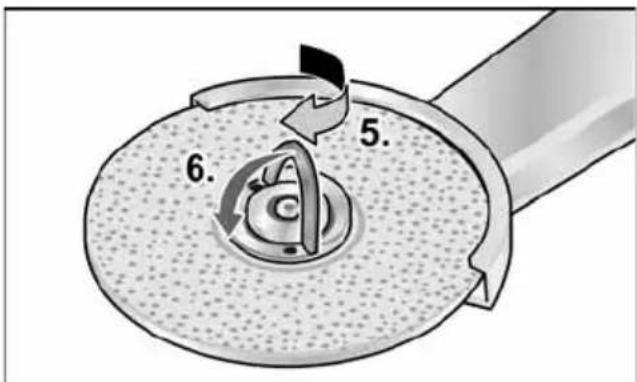

5. 6.■ A gyorsbefogó anyát csavarozza be az óramutató járásával megegyező irányba (5.) és zárja be a zárat (6.).

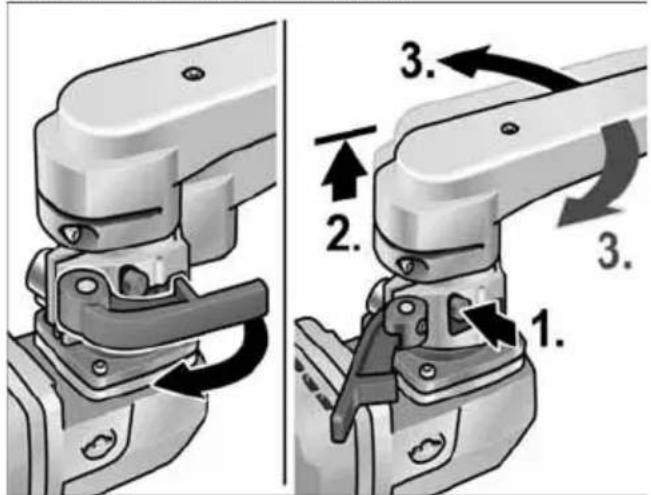

A csiszolókar elfordítása
Használati tudnivalók a sarokvarrat- csiszoló előtéthez
VIGYÁZAT!
Az elektromos szerszám a kikapcsolást követően rövid ideig még működik.
■ A csiszolót különösen nehezen hozzáférhető helyeken, például korlátkészítésnél a nagyon éles belső szögeknél alkalmazza.
■ A csiszolótányért csak akkor helyezze a munkadarabra, ha a készülék elérte a teljes fordulatszámot.
■ Ahhoz, hogy jó csiszolási eredményt érjen el, a csiszolótányért egyenletesen mozgassa a csiszolandó felületen.
■ Ne gyakoroljon erős nyomást.
■ Pontos ívek eléréséhez használjon profilozó követ. Evvel profilozza elő a csiszolókorongot.
■ A csiszolókorong a kikapcsolást követően rövid ideig még működik.
BR 50 szalagcsiszoló előtét
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kellvenni a készülékből.
A csiszolószalag felrakása vagy kicserélése
VIGYÁZAT!
Vegye figyelembe a szalag megszabott futásirányát! A futásiránynak meg kell egyeznie a hajtómű fejrészén látható, futásirányt jelző nyíllal.

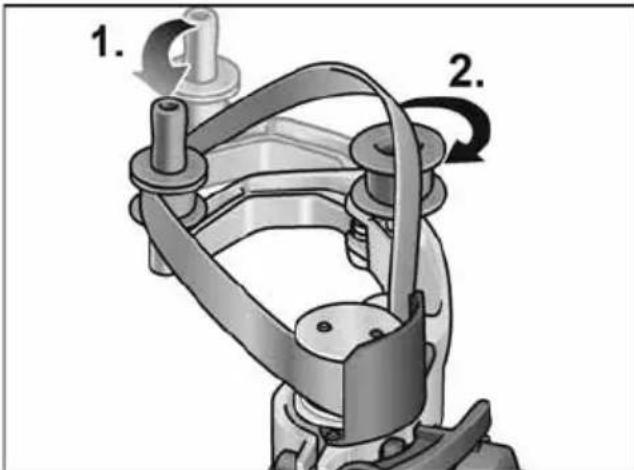

■ A lengőszárnyat nyomja a hajtógörgő irányába és tartsa lenyomva (1.).
■ A csiszolószalagot fektesse a görgőkre (2.).
■ Engedje el a lengőszárnyat.
■ Ellenőrizze, hogy a szalag teljesen felfekszik-e a görgőkön.
Szerelje fel a fogantyút
Hozza a meneten a megfelelő helyzetbe a markolatot.
■ Nyomja le és tartsa nyomva az orsórögzítőt (1.).
■ Lazítsa ki a meghajtógörgőt az óra járásával ellentétes irányba, majd húzza le (2.).
■ Helyezze fel az új meghajtógörgőt, és az óra járásával egyező irányban húzza meg.
■ Engedje el az orsórögzítót.

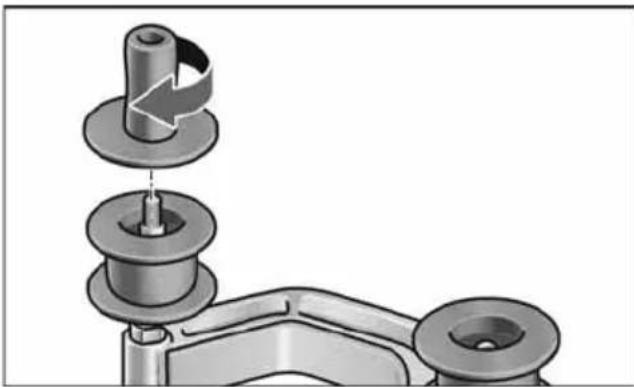

Terelögörgő:
■ Lazítsa ki imbuszkulccsal a csavart, és húzza le a terelőgörgőt (3.).
■ Helyezze fel a terelögörgöt és húzza meg.
Használati tudnivalók a csőszalag- csiszoló előtéthez
VIGYÁZAT!
sarokköszörű a kikapcsolását követően rövid ideig még forog.
A szalagcsiszolónak a következő előnyei vannak a csiszolókoronggal szemben:
- hideg csiszolás,
– tiszta végső megmunkálás barázdák nélkül,
– nagy lehordási teljesítmény,
– nagy produktivitás a nagy körülfogási szög révén (átmérőtöl függő).
Csiszolás:
i MEGJEGYZÉS
A munkadarabra ráhelyezés után és a gép bekapcsolása előtt ellenőrizni kell, hogy a szalag teljesen felfekszik-e a görgőkön.
– A csövek megmunkálása a 31 és 33 jelölésű görgők között történik.
– A körülfogási szöget és a lehordási teljesítményt a szorító nyomással lehet változtatni.
– Minél kisebb a csőátmérő, annál nagyobbak a lehetséges körülfogási szögek. Max. 270° lehetséges.
Védőbevonat képzés:
Sok gyártó ajánlja a megmunkált felületek lezárását egy védőspray-vel (lásd a Flex nemesacél tartozékot).
A gyártómű termékeiről awww.flex-tools.com címen talál további tudnivalókat.
BF 140 szalagcsiszoló elötét
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.

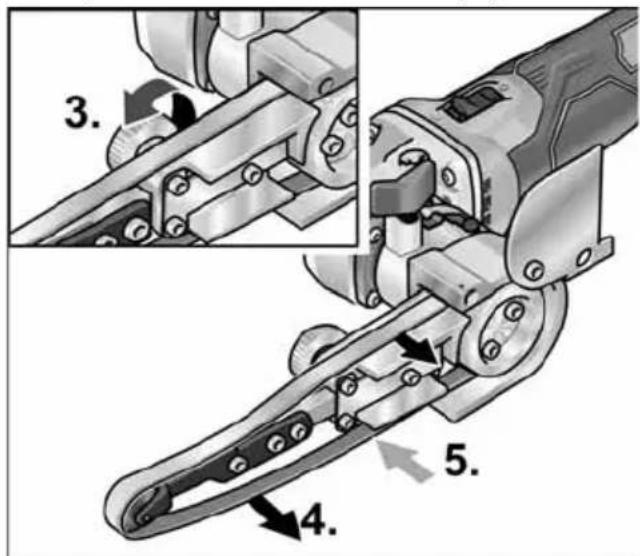

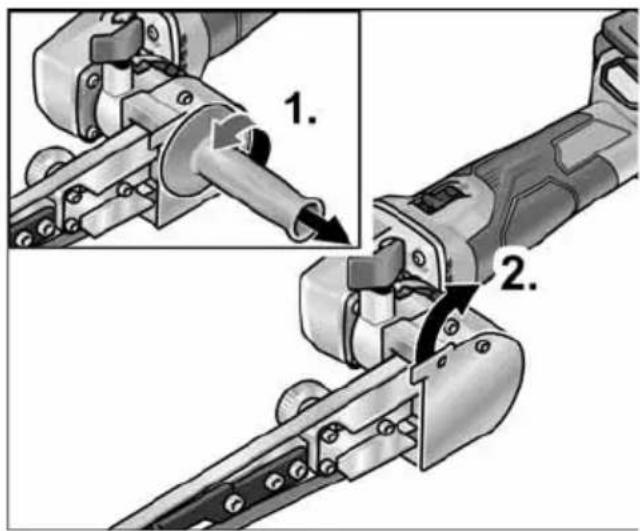

A csiszolószalag felrakása vagy kicserélése
■ Vegye ki az akkut.
■ Szerelje le a fogantyút(1.).
■ Hajtsa félre a ház burkolatát (2.).
■ Forgassa el az excenter csavart, és így fesztelenítse a csiszolószalagot (3.).
■ Vegye le a csiszolószalagot (4.) (opcionális).
■ Húzzon fel új csiszolószalagot központosan a csiszolókarra (5.).
■ Feszítse ki a csiszolószalagot az excenter csavar forgatásával.
■ Hajtsa a ház burkolatát ismét a ház elé.
VIGYÁZAT!
Vegye figyelembe a szalag megszabott futásirányát! A futásiránynak meg kell egyeznie a hajtómű fejrészén látható, futásirányt jelző nyíllal.

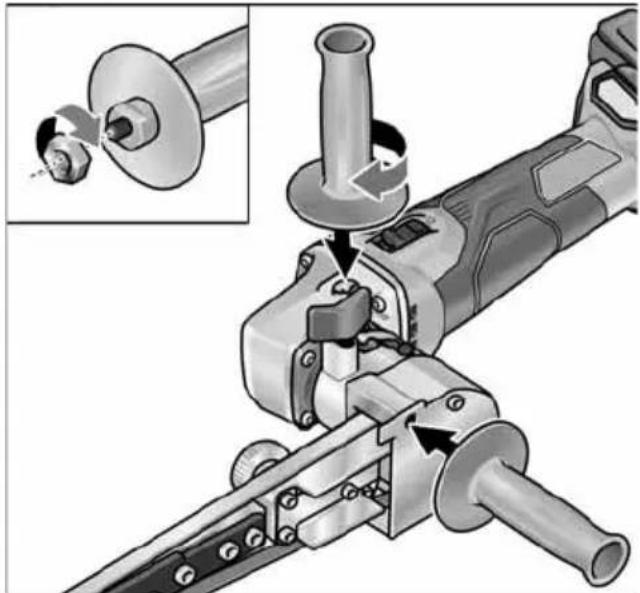

Szerelje fel a fogantyút
■ Erősítse a kiegészítő fogantyút a menettel az 1. vagy a 2. pozícióba.

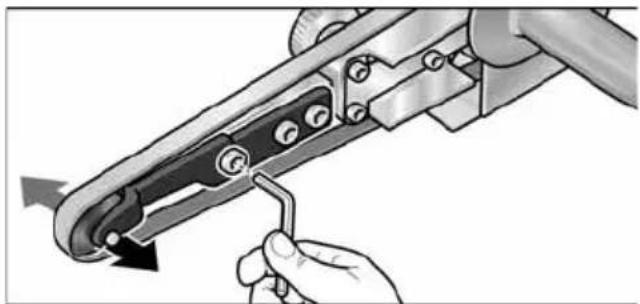

A szalagfutás beállítása
- Állítsa be a csiszolókaron legelöl található csavarral a szalagfutást. Járó szalagnál olyan beállítást kell választani, hogy a szalag központosan fusson a rászorító görgön.

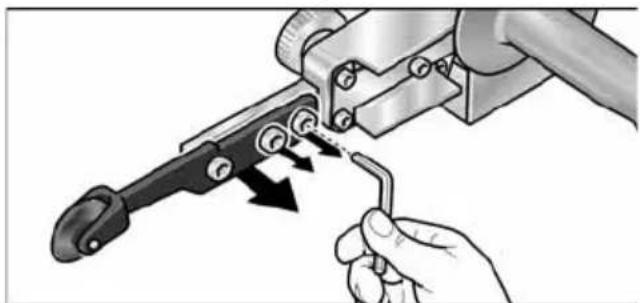

A csiszolókar cseréje
■ A csiszolókar cseréjéhez ki kell oldani a három rögzítőcsavart.
■ Vegye le a csiszolókart.
■ Rögzítse a csiszolókart a három csavarral.
Munkákra vonatkozó megjegyzések
i MEGJEGYZÉS Kikapcsolás után az elektromos szerszám még rövid ideig jár.
Csiszolás
■ A lehordási teljesítményt a rászorítási nyomással lehet változtatni. Ügyelni kell arra, hogy a szerszámot egyenletesen, ne túl erősen nyomják rá.
Ha túl erősen nyomják rá, akkor a csiszolószalag lecsúszhat a görgőröl.

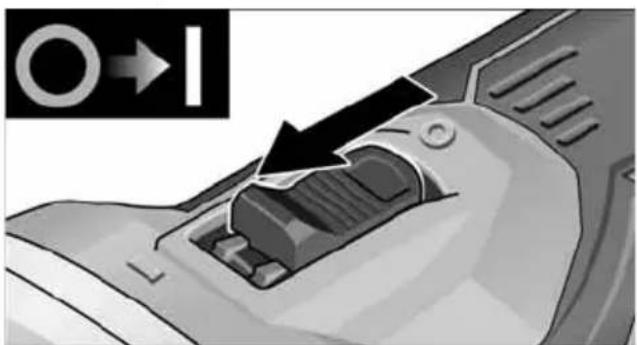

Be- és kikapcsolás Rövid idejű üzem reteszelés nélkül
■ Tolja előre a kapcsológombot, és tartsa meg.
■ A kikapcsoláshoz engedje el a kapcsológombot.

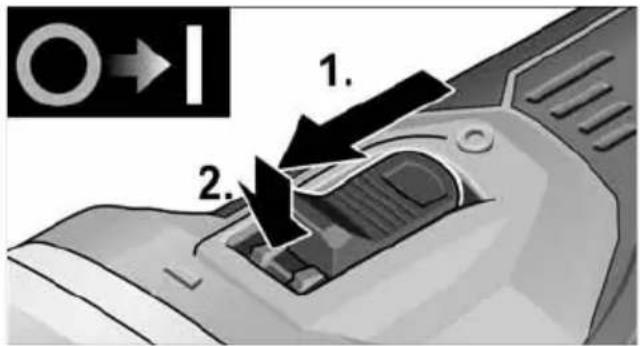

Tartós üzem reteszeléssel


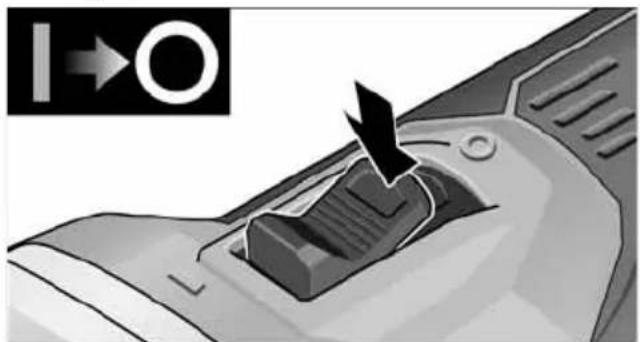

■ A kikapcsoláshoz nyomja meg a kapcsológomb hátsó végét, hogy kioldja a reteszelést.
MEGJEGYZÉS
Áramkimaradás után a bekapcsolt készülék nem indul újra.

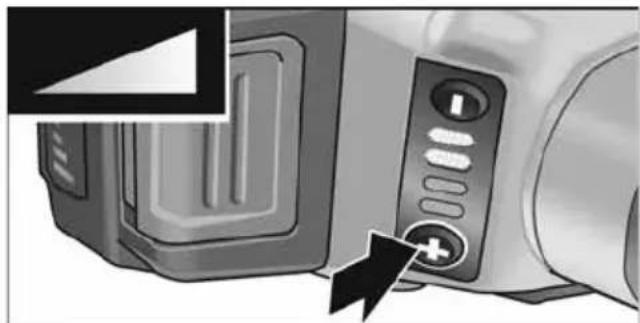

Fordulatszám előválasztása
■ Az üzemi sebesség beállításához nyomja meg a fordulatszám-szabályozás gombját. A kiválasztott sebesség megmarad a kikapcsolás esetén is.
- Óvatosan nyomja meg a kapcsolót, hogy az elektromos szerszám az előzetesen kiválasztott sebességre gyorsuljon.
VIGYÁZAT!
Sérülésveszély a szerszám tönkremenetele miatt. Csak a munkához megfelelő szerszámot használjon.
MEGJEGYZÉS
- Túlterhelésvédelem: túlterhelés esetén lekapcsol a gép.
- Hőmérséklet-ellenőrzés: túlmelegedés veszélye esetén a szerszám lekapcsol.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kellvenni a készülékből.
Tisztítás
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Emiatt csökken a védőszigetelés hatékonysága!
A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.
■ Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
■ A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
■ Rendszeresen tisztítsa a porszűrőt.
■ Vegye le a porszüröt és fújja át száraz sürített levegővel.
Szénkefék
A meghajtóegység lekapcsoló szénkefével van ellátva. Amikor a lekapcsoló szénkefék elérik a kopáshatárukat, az elektromos szerszám automatikusan kikapcsol.
MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a széntűz. Erős széntűz esetén azonnal kapcsolja le a készüléket. Adja át a meghajtóegységet a gyártó által felhatalmazott hivatalos ügyfélszolgálatnak.
Hajtómű
MEGJEGYZÉS
A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki.
Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.

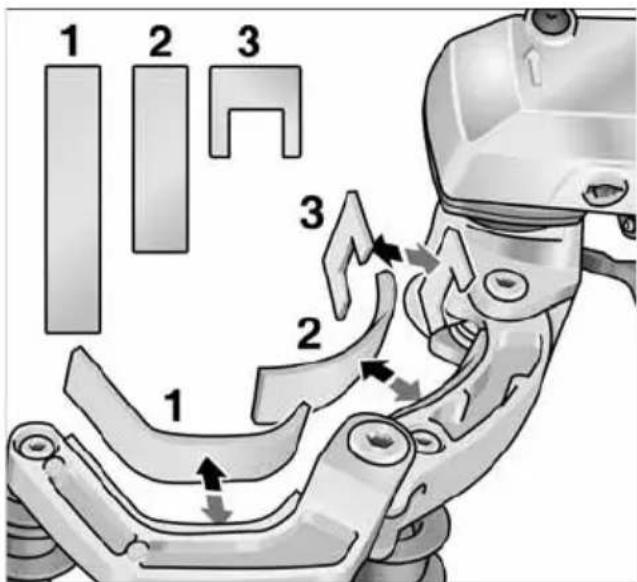

A gyorsan kopó alkatrészek kicserélése
A pótalkatrészeket a gyártónál vagy a kereskedőnél lehet beszerezni.
Pótalkatrészek és tartozékok
További tartozékokat, főként csiszolószerszámokat, a gyártó cég katalógusaiban talál. Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A leselejtezett elektromos kéziszerszámokat az ártalmatlanítás előtt tegye használhatatlanná:
- az elektromos hálózatról üzemelő elektromos kéziszerszámokat a hálózati kábel eltávolításával,
- az akkumulátorról üzemelő elektromos szerszámokat az akku eltávolításával.
Csak az EU tagországai számára Soha ne dobja az elektromos szerszámokat a háztartási hulladékba!
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv, illetve annak a nemzeti jogba történő átültetése szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
Nyersanyag-visszanyerés hulladékártalmatlanítás helyett.
A készülék, a tartozékok és a csomagolás környezetvédelmi szempontból megfelelő újrafelhasználásáról gondoskodni kell. A szelektív újrahasznosításhoz a műanyag alkatrészeket jelöléssel látták el.
FIGYELMEZTETÉS!
Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tűzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.
Csak az EU tagországai számára: A 2006/66/EK irányelv szerint a meghibásodott vagy elhasznált akkukat/ elemeket újra kell hasznosítani.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 60745 / EN 62841, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.
A műszaki dokumentációkért felelő személy. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
Obsah
Použité symboly 298
