BRUKSANVISNING LKE 152 18-EC Flex

For din egen sikkerheds skyld

ADVARSEL!

Reservedele og tilbehør

For din egen sikkerhet .... 160

Støy og vibrasjon 166

Tekniske data 167

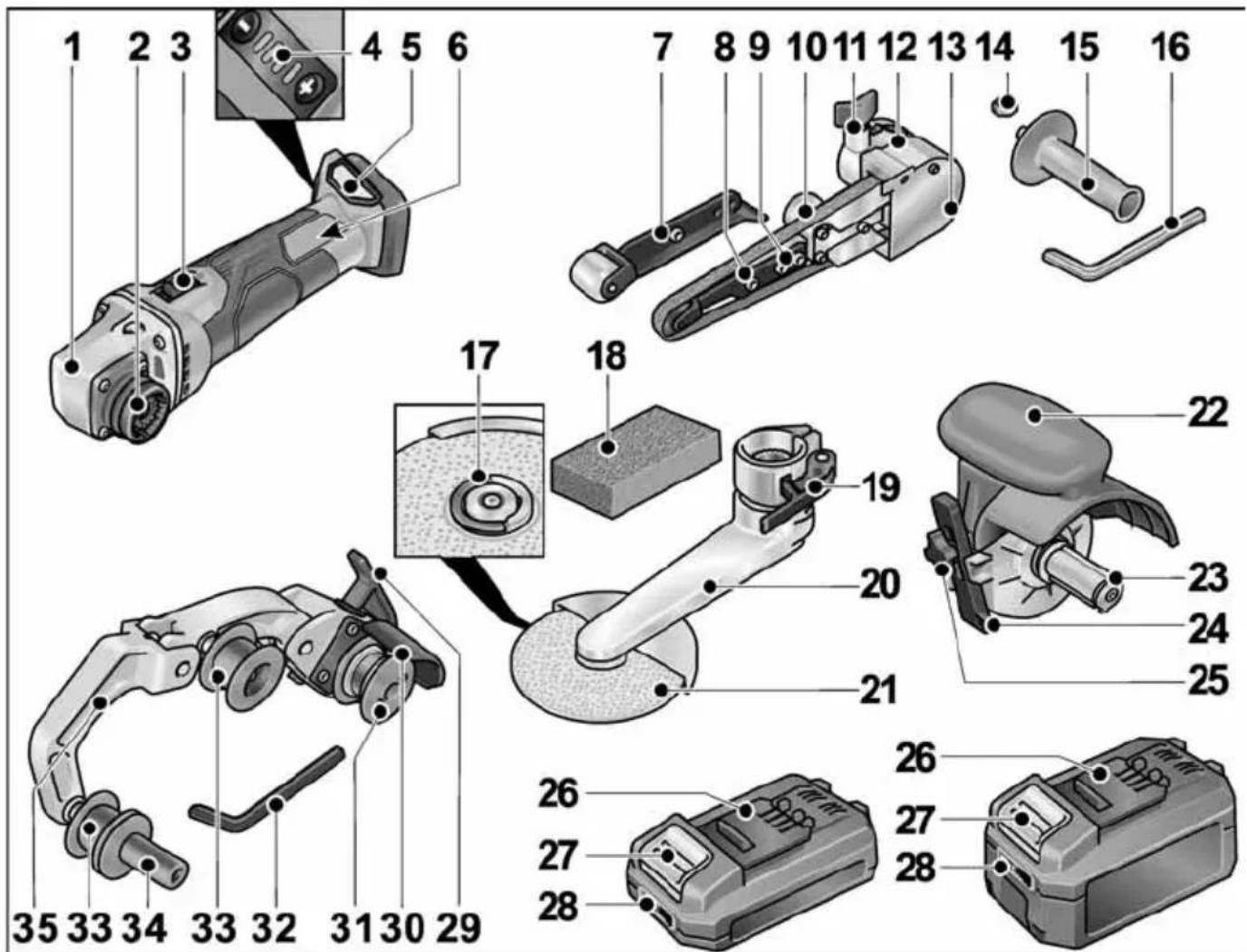

Et overblikk 168

Bruksanvisning 169

Vedlikehold og pleie 176

Henvisninger om skroting ..... 177

C€-Konformitet 177

Utelukkelse av ansvar 177

Anvendte symboler

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

Betjeningsveiledningen må leses før ibruktaking!

∅yevern må brukes!

Henvisning om skroting av gammelt apparat (se side 177)!

For din egen sikkerhet

ADVARSEL!

Før bruk av vinkelsliperen må du lese igjennom og ta hensyn til følgende:

– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (skrift-nr.: 315.915),
– de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyg-gende tiltak.

Vinkelsliperen er produsert etter dagens teknisk stand og anerkjente, sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen.

Vinkelsliperen må kun brukes

– til de arbeider det er beregnet for,
– när det er i sikkerhetsteknisk lytefri tilstand.
Feil som har innflytelse på den sikkerheten må straks utbedres.

Forskriftsmessig bruk

Drivenheten BME 18.0-EC må utelukkende brukes til drift av forsatsene som er beskrevet nedenfor.

Med kilsveissliperforsats LK 152 er elektroverktøyet beregnet

– for kommersiell bruk i industri og håndverk
– for sliping av sveisesømmer, særlig på vanskelig tilgjengelige steder i gelenderkonstruksjonen

for bruk med slipeskiver og tilbehør som er oppgitt i denne anvisningen eller som anbefales av produsenten

Med satineringsforsats BS 50 er elektroverktøyet beregnet

– for bruk i industri og håndverk,
– for bearbeiding av overflater, f. eks. satinering, strukturering, polering, børsting, glatting, avruste eller avgrade stål, rustfritt stål eller metaller uten jern,
– for bruk med verktøy som blir tilbudt av produsenten i sammenheng med denne maskinen.

Den må ikke brukes for overflate-bearbeiding av tre.

Med bändsliperforsats BR 50 er elektroverktøyet beregnet

– for bruk i industri og håndverk,
– for pussing av rustfrie stålrør, runde deler på gelender,
– for sliping av runde stangeprofiler såsom generelt for rør,
– for bruk med slipebånd og tilbehør som er angitt i denne anvisningen eller som er anbefalt av produsenten.

Med bändsliperforsats BF 140 er elektroverktøyet beregnet

– for bruk i industri og håndverk,
– for sliping og polering av metalloverflater på vanskelig tilgjengelige steder,
– for bruk med slipebånd og tilbehør som er angitt i denne anvisningen eller som er anbefalt av produsenten.

Sikkerhetsanvisninger for elektroverktøy med kilsveissliperforsats

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

■ Dette elektroverktøyet skal brukes som slipemaskin. Ta hensyn til alle sikkerhetshenvisninger, anvisninger, fremstillinger og data som følger med apparatet. Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for sliping med sandpapir, arbeider med trådbørster, polering og kapping. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det forårsake fare og skader.
- Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet ditt, garanterer dette ingen sikker bruk.

• Det tillatte turtallet for innsatsverktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
  Innsatsverktøyets utvendige diameter og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt. Feil dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
  ■ Slipeskiver, slipetallerkener eller annet tilbehør må passe nøyaktig oppå slipespindelen på elektroverktøyet ditt. Innsatsverktøy som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.
  Ikke bruk skadete innsatsverktøy. Kontroller innsatsverktøyene før hver bruk for sprekker og rifter, slipetallerkenene må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet eller innsatsverktøyet faller ned, kontroller om det har tatt skade, eller bruk et uskadet innsatsverktøy. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten, holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la apparatet først gå i ett minutt med høyeste turtall. Skadete innsatsverktøy brekker for det meste i løpet av denne testtiden.
  ■ Bruk personlig verneutstyr. Alt etter anvendelsen, må det brukes ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
  ■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet ditt. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget

rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.

■ Legg aldri elektroverktøyet fra deg før innsatsverktøyet er helt stoppet opp. Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der apparatet legges fra og du kan dermed miste kontrollen over elektroverktøyet.
■ La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsatsverktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet ditt. Motorviften trekker støv inn i kassen, og en sterk oppsamling av metallstøv kan forårsake elektrisk fare.
- Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
- Ikke bruk innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

Spesielle sikkerhetsanvisninger for sliping

■ Bruk utelukkende de slipeskivene som er godkjent for ditt elektroverktøy og det vernedekselet som er beregnet for disse slipeskivene. Slipeskiver som ikke er beregnet for elektroverktøyet, kan ikke bli tilstrekkelig avskjermet og er usikre.
- Slipeskivene må kun brukes til de anbefalte bruksområdene. Eksempel: Ikke slip med sideflaten på en diamantslipeskive. Diamantslipeskiver er beregnet til materialfjerning med undersiden av slipeskiven. Kraftinnvirkning fra siden på disse slipeskivene kan ødelegge dem.
■ Bruk alltid spennflens som ikke er skadet og som har riktig størrelse og form for det innsatsverktøyet du har valgt å bruke. Egnete flenser støtter innsatsverktøyene og reduserer således faren for brudd.
- Ikke bruk slitte innsatsverktøy fra større elektroverktøy. Innsatsverktøy for større elektroverktøy er ikke konstruert for det høyere turtallet som brukes for mindre elektroverktøy, og kan dermed brekke

Sikkerhetsanvisninger for elektroverktøy med satineringsforsats

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

Sikkerhetsanvisninger for polering og arbeid med stålbørste

■ Dette elektroverktøyet skal brukes som poleringsmaskin og til arbeid med stålbørste. Ta hensyn til alle sikkerhetshenvisninger, anvisninger, fremstillinger og data som følger med apparatet. Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for sliping og skillesliping. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det forårsake fare og skader
- Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet, garanterer dette ingen sikker bruk.
Det tillatte turtallet for innsatsverktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverk-tøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
Innsatsverktøyets utvendig diameter og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt. Feilt dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen. Innsatsverktøy som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.

Ikke bruk skadete innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Dersom elektroverktøyet eller innsatsverktøyet faller ned, kontrollér om det har tatt skade, eller bruk et annet innsatsverktøy som ikke er skadet. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la apparatet først gå i ett minutt med høyeste turtall. Skadete innsatsverktøy brekker for det meste i løpet av denne testtiden.
■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeids-området, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.
- Hold på de isolerte grepsflatene på elektroverktøyet, ettersom slipeflaten kan berøre verktøyets tilkoblingsledning. Skade på en spenningsførende ledning kan sette verktøydeler av metall under spenning og føre til elektrisk støt.
■ Hold nettkabelen alltid borte fra innsatsverktøy som dreier seg. Dersom du mister kontrollen over apparatet, kan nettkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i innsatsverktøy som dreier seg.

■ Legg elektroverktøyet aldri fra deg før innsatsverktøyet er helt stoppet opp. Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der apparatet legges fra og du kan dermed miste kontrollen over elektroverktøyet.
■ La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsatsverktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjonssprekkene på elektroverktøyet ditt. Motorviften trekker støv inn i kassen og en sterk oppsamling av metallstøv kan føre til elektrisk fare.
- Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
- Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

Tilbakeslag og tilsvarende sikkerhets-henvisninger

Tilbakeslag er en plutselig reaksjon som oppstår när et dreiende innsatsverktøy, som f.eks. slipeskive, slipetallerken, trådbørste osv henger seg opp eller blokkerer. Fastkjøring eller blokkering fører til en plutselig stopp av det roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f.eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipe-skiven brekke ut eller forårsake et tilbakeslag. Slipeskiven beveger seg så enten imot betjeningspersonen eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet.

Derved kan slipeskivene også brekkes. Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet.

Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

• Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskrefter. Bruk alltid tilleggshåndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter når apparatet kjøres opp. Betjeningspersonen kan ved egnete forsiktighetstiltak beherske tilbakeslagsog reaksjonskreftene.
  ■ Hendene må aldri komme i nærheten av innsatsverktøy som dreier seg. Innsatsverktøyet kan ved et tilbakeslag bevege seg over hånden din.
  ■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.
• Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyene blir slått tilbake fra arbeidsstykket og klemmes fast. Det roterende innsatsverktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller når det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
• Ikke bruk et sagblad med kjede eller tenner. Slike innsatsverktøy forårsaker ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Spesielle sikkerhetshenvisninger for sliping med sandpapir

- Ikke bruk overdimensjonerte slipeblad, men følg produsentens angivelser for størrelsen av slipeblad.

Slipeblad som rager ut over slipetallerkenen, kan forårsake skader og føre til blokkering eller ødeleggelse av slipebladene, eller også til tilbakeslag.

Særlige sikkerhetsveiledninger for polering

- Ikke legg løse deler oppå poleringshetten, i særdeleshet festesnorer. Legg bort eller forkort alle festesnorene. Løse festesnorer som kan bli dreiet rundt under arbeidet, kan henge fast i fingrene eller kan bli fanget opp i arbeidsstykket.

Særlige sikkerhetsveiledninger ved arbeid med trådbørster

■ Vær oppmerksom på at trådbørsten også mister tråder også under vanlig bruk.
Trådene må ikke bli overbelastet på grunn av for høyt presstrykk. Tråder som flyr bort, kan lett trenge igjennom tynne klær og/eller hud.
■ Dersom det anbefales en beskyttelseshette, må du forhindre at hetten og trådbørsten kan berøre hverandre.
Tallerken og koppbørster kan på grunn av presstrykket og sentrifugalkraften få en større diameter.

Sikkerhetsanvisninger for elektroverktøy med rørbåndsliperforsats

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

• Bruk elektroverktøyet kun for tørrsliping. Dersom det trenger inn vann i et elektroverktøy, øker dette risikoen for elektrisk støt.
• Hold apparatet i de isolerte holdeflatene, da det er mulighet for at slipebåndet kan treffe sin egen strømkabel. Skader på en spenningsførende ledning kan sette deler av apparatet som er av metall under spenning og dette kan føre til elektrisk støt.
• Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. En skadet kabel forhøyer risikoen for elektrisk støt.
  ■ Bruk elektroverktøyet kun for tørrsliping. Dersom det trenger inn vann i et elektro-apparat, forhøyer dette risikoen for elektrisk støt.
  ■ Under arbeidet må elektroverktøyet føres med begge hendene. Håndtaket må være montert. Slå først på maskinen när begge hendene er i grepsposisjon.
• Hold hendene borte fra slipebåndet når det er i gang. I området ved styrerullene er det fare for skader og kvestelser. På grunn av funksjonsmåten og maskinens fleksibilitet, kan ikke disse farlige stedene helt dekkes til.

- Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for personen som betjener apparatet eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.

– Det må sørges for god ventilasjon på arbeidsplassen!
- Om mulig må det brukes eksternt støvavsug.
- Det anbefales bruk av en maske for pustevern med filterklasse P2.

■ Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest).
■ Det må aldri slipes eller skilles lettmetall som har et magnesiuminnhold som er større enn 80%. Fare for brann!
■ Maskiner som brukes ute i det fri eller som er utsatt for ekstremt metallstøv, må tilkoples via en feilstrømbryter (utløsestrøm max. 30 mA). Det må ikke brukes slitte, revne eller dårlige slipebånd. Skadete slipebånd kan sprekke, bli revet bort og kan føre til skade på personer.
■ Før bruk må det kontrolleres at slipeverktøyet er skikkelig montert og festet. Slå på maskinen i 30 sekunder uten belastning!
■ Prøveløp må straks avbrytes dersom det oppstår store vibrasjoner eller det blir oppdaget andre skader. Maskinen må kontrolleres for å finne årsaken til dette.
■ Elektroverktøy må ikke belastes så sterkt at det stopper opp eller at slipebåndet går igjennom.
■ Før elektroverktøyet legges bort, må det slås av og "løpe ut".
■ Elektroverktøy må ikke spennes fast i en skrustikke.
■ Nettkabelen må alltid føres bort bakover fra elektroverktøy.
Arbeidsstykket må spennes fast dersom det ikke allerede er fastspent eller ligger sikkert på grunn av sin egenvekt.
■ Slipeverktøyet må lagres og brukes i henhold til anvisningene fra produsenten.
■ Hold apparatet kun i de isolerte gripeflatene når du utfører arbeid hvor innsatsverktøyet kan treffe på gjemte

strømledninger eller egen nettkabel.

Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

• Hold apparatet i de isolerte holdeflatene, da det er mulighet for at slipebåndet kan treffe sin egen strømkabel. Skader på en spenningsførende ledning kan sette deler av apparatet som er av metall under spenning og dette kan føre til elektrisk støt.
• Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. En skadet kabel forhøyer risikoen for elektrisk støt.
  ■ Bruk elektroverktøyet kun for tørrsliping. Dersom det trenger inn vann i et elektro-apparat, forhøyer dette risikoen for elektrisk støt.
  ■ Under arbeidet må elektroverktøyet føres med begge hendene. Håndtaket må være montert. Slå først på maskinen når begge hendene er i grepsposisjon.
• Hold hendene borte fra slipebåndet når det er i gang. I området ved styrerullene er det fare for skader og kvestelser. På grunn av funksjonsmåten og maskinens fleksibilitet, kan ikke disse farlige stedene helt dekkes til.
• Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for personen som betjener apparatet eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.

– Def må sørges for god ventilasjon på arbeidsplassen!

• Om mulig må det brukes eksternt støvavsug.
• Det anbefales bruk av en maske for pustevern med filterklasse P2.

■ Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest).
Det må aldri slipes eller skilles lettmetall som har et magnesiuminnhold som er større enn 80%. Fare for brann!
■ Maskiner som brukes ute i det fri eller som er utsatt for ekstremt metallstøv, må tilkoples via en feilstrømbryter (utløsestrøm max. 30 mA). Det må ikke brukes slitte, revne eller dårlige slipebånd. Skadete slipebånd kan sprekke, bli revet bort og kan føre til skade på personer.
■ Før bruk må det kontrolleres at slipeverktøyet er skikkelig montert og festet. Slå på maskinen i 30 sekunder uten belastning!
■ Prøveløp må straks avbrytes dersom det oppstår store vibrasjoner eller det blir oppdaget andre skader. Maskinen må kontrolleres for å finne årsaken til dette.
■ Ikke belast elektroverktøyet så mye at det stopper eller slipebåndet slurer.
■ Før elektroverktøyet legges bort, må det slås av og "løpe ut".
■ Elektroverktøy må ikke spennes fast i en skrustikke.
■ Nettkabelen må alltid føres bort bakover fra elektroverktøy.
Arbeidsstykket må spennes fast dersom det ikke allerede er fastspent eller ligger sikkert på grunn av sin egenvekt.
■ Slipeverktøyet må lagres og brukes i henhold til anvisningene fra produsenten.
- Hold apparatet kun i de isolerte gripeflatene når du utfører arbeid hvor innsatsverktøyet kan treffe på gjemte strømledninger eller egen nettkabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.

Andre sikkerhetsveiledninger

■ Det må kun brukes forlengelseskabel som er beregnet for uteområder.
■ For kjennetegning av maskinen må du bruke klistremerkene. Det må ikke bores hull i motorkassen.
■ Merkespenningen må stemme overens med spenningsangivelsen på typeskiltet.

Støy og vibrasjon

HENVISNING

Verdiene for det A-vurderte støynivået såsom de samlete svingningsverdiene finnes i tabellen "Tekniske data".

Støy- og svingningsverdiene er målt i henhold til EN 60745.

FORSIKTIG!

De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 60745 / EN 62841, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelast-ningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men ikke blir brukt.

Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Apparattype		Kilsveissliper BME 18.0-EC + LK 152	Rørbåndslip er BME 18.0-EC + BR 50	Satinerings maskin BME 18.0-EC + BS 50	Båndfiler BME 18.0-EC + BF 140
Bestillingskombinasjon	Basismaskin	BME 18.0-EC
	Forsats LK	152 BR 50		BS 50 BF	140
Merkespenning V 18
Batteri	Ah	AP 18.0/2,5AP 18.0/5,0
Tomgangsturtall	min^-1	1 - 21252 - 29903 - 38504 - 4700	1 - 17002 - 23903 - 30804 - 3760
Verktøyholder mm M14 -				19	-
Verktøy ∅ maks. mm 152 -				125 -
Verktøybredde maks. mm	6	-		50	-
Båndmål (lengde x bredde)	mm	-	533 x 4-30	-	533 x 4-9
Båndhastighet	m/s	-	1 - 3,52 - 5,03 - 6,44 - 7,8	-	1 - 3,52 - 5,03 - 6,44 - 7,8
Vekt i samsvar med „EPTA-procedure 1/2003“
Vekt uten batteri	kg	2,9	2,7	2,3	2,6
Vekt batteriAP 18.0/2,5AP 18.0/5,0	kgkg	0,420,72
A-vektet støynivå ifølge EN 60745 / EN 62841 (se „Støy og vibrasjon“):
Lydtrykknivå L_pA	dB(A)	79	75
Lydeffektnivå L_WA	dB(A)	90	86
Usikkerhet K	db	3
Total vibrasjonsverdi i henhold til EN 60745 / EN 62841 (se „Støy og vibrasjon“):
Utslippsverdi a_h ved satinering av metalloverflater	m/s^2	-	-	3,5	-
Utslippsverdi a_h ved sliping av metallrør/flater	m/s^2	< 2,5		-	< 2,5
Usikkerhet K	m/s^2	1,5

Et overblikk

Brukes til å slå på og av.

Låseknapp for kontinuerlig drift.

4 Turtallsregulering

+/-funksjon med 4 trinn

5 Sjakt for innsetting av batteri
6 Typeskilt *)
Båndfilforsats BF 140
7 Trykkrull med slipearm
8 Festeskrue/innstillingsskrue for innstilling av bändplasseringen
9 Festeskruer for slipearm
10 Eksenterskrue
11 Låseskrue for slipeforsats

12 Utløserspak for hurtigkobling
13 Husdeksel
14 Sekskantmutter
15 Håndtak
16 Unbrakonøkkel

Kilsveissliperforsats LK 152

17 FixTec-hurtigspennmutter
18 Profileringsstein
19 Spennspak
20 Slipearm
21 Slipeskive
Satineringsforsats BS 50
22 Vernedeksel med håndtak
23 Verktøyholder
24 Parallellanlegg
25 Festeskrue for parallellanlegg og forsats

Batterier

26 Li-Ion-batteri (2,5 Ah eller 5,0 Ah)
27 Utløserknapp for batteri
28 Batterinivåindikator
Rørbåndsliperforsats BR 50
29 Spennspak for hurtigkobling
30 Beskyttelsesdeksel
31 Drivhjul med trykkskiver
32 Unbrakonøkkel
33 Styrehjul med trykkskiver
34 Håndtak
35 Arm

Fjærbelastet for stramming av slipebåndet.

*) ikke framstilt

Bruksanvisning

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

Før ibruktaking

Pakk ut drivenheten og forsatsene, og kontroller at leveransen er fullstendig og at det ikke er oppstått transportskader.

HENVISNING

Batteriene er ikke fullstendig ladet ved levering. Før første gangs bruk må batteriene lades helt opp. Se bruksanvisningen for laderen.

Sette inn/skifte batteri

"click"

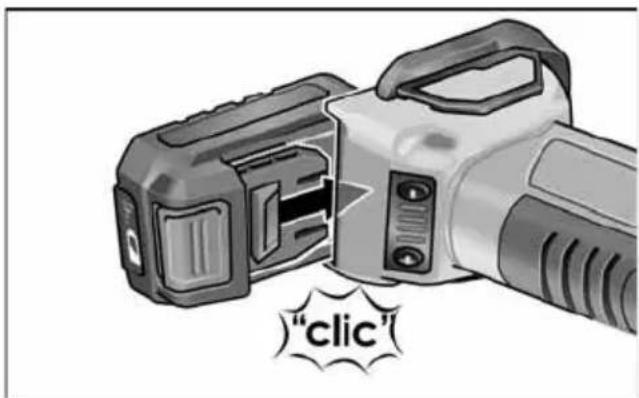

■ Trykk det oppladete batteriet helt inn i elektroverktøyet til det går i lås.

1. 2.

■ Batteriet tas ut ved å trykke på utløserknappene (1.) og trekke ut batteriet (2.).

FORSIKTIG!

Når batteriet ikke er i bruk, må kontaktene beskyttes. Løse metalldeler kan kortslutte kontaktene, det er da fare for eksplosjon og brann!

Batteriets ladenivå

■ Ved å trykke på knappen kan man kontrollere ladenivået på LED-ene til batterinivåindikatoren.

1 2 3 4

Indikatoren slukner etter 5 sekunder.

Blinker en av LED-ene, må batteriet lades. Hvis ingen LED-er lyser når man har trykt på knappen, er batteriet defekt og må skiftes.

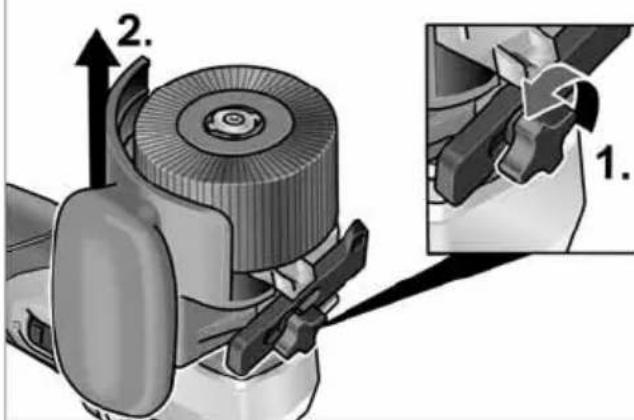

Montere forsatsene

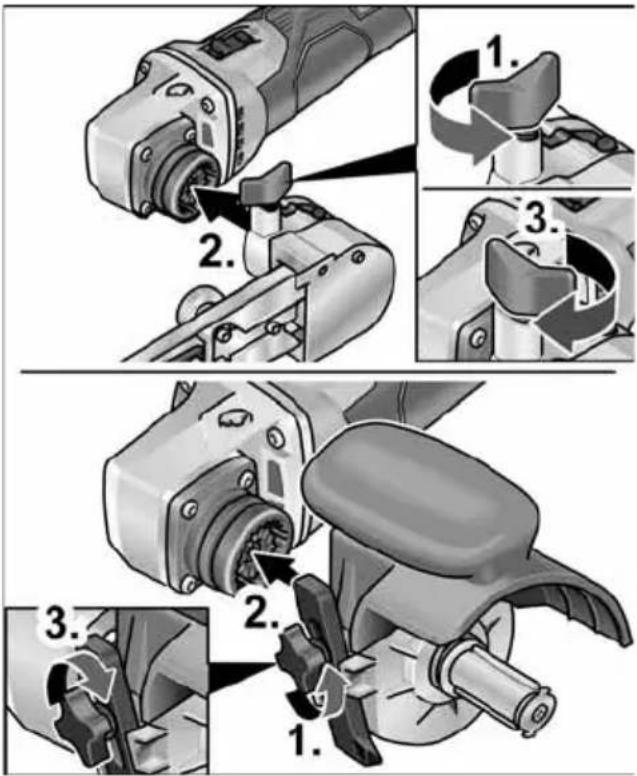

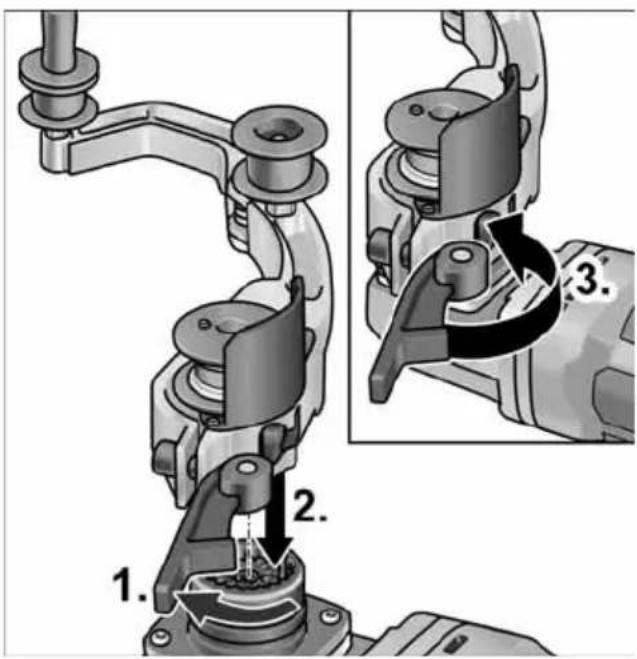

■ Legg ønsket forsats på en plan arbeidsflate, med hurtigkoblingen vendt opp.

1. 2.

- Sett på drivenheten i ønsket stilling i forhold til forsatsen, og trykk ned til det høres at den festes (1.).

■ Lukk spennspaken (2.).

■ Åpne spennspaken på forsatsen (1.).

- Sett på drivenheten i ønsket stilling i forhold til forsatsen, og trykk ned til det høres at den festes (2.).

■ Lukk spennspaken (3.).

i HENVISNING Hvis forsatsen ikke klikker hørbart på plass, må verktøyspindelen dreies lett slik at koblingen går i inngrep.

■ Løsne låseskruen (1.).
■ Sett drivenheten på hurtigkoblingen (2.).
■ Stram läseskruen igjen (3.).

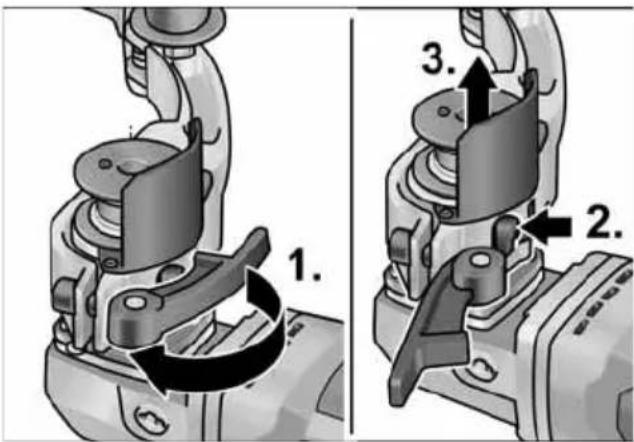

Demontere forsatsene

1. 2. 3.

1. 2. 3.

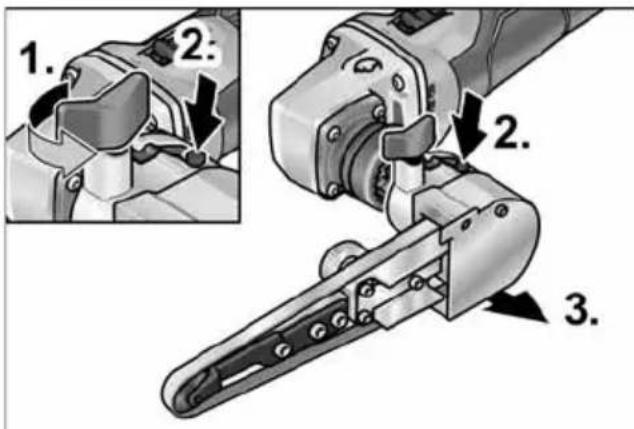

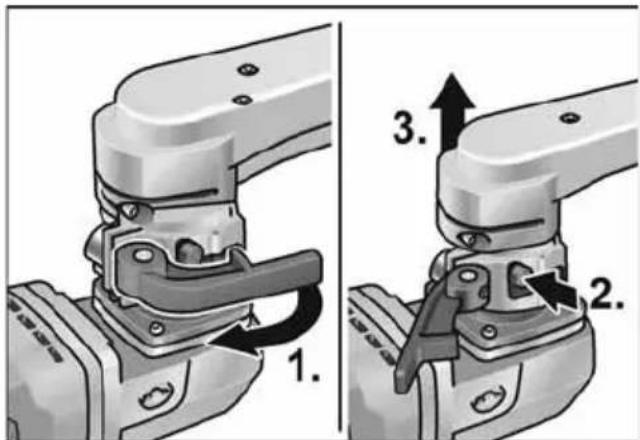

■ Åpne spennspaken på forsatsen (1.).
■ Trykk på utløserspaken, og hold den fast (2.).
■ Løft drivenheten fra forsatsen (3.).

1. 2. 2. 3.

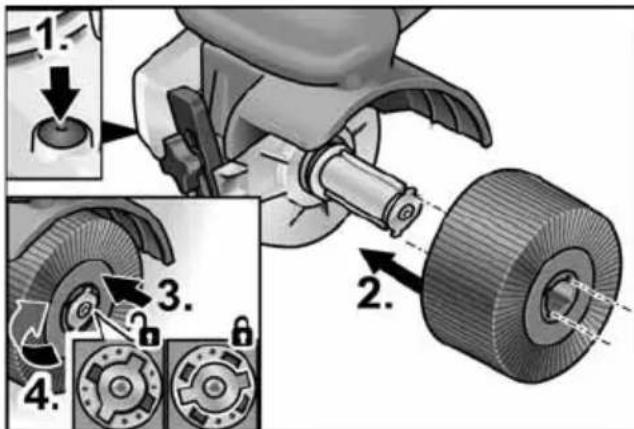

Verktøyholderen gir mulighet til skifte av verktøy uten bruk av verktøy.

■ Ta ut batteriet.
■ Trykk spindellåsen og hold den trykket (1.).

■ Verktøyet hhv. verktøybæreren skyves oppå verktøyholderen (formpasning notfjær). (2.).
■ Trykk verktøyet ned mot fjærbelastningen (3.), og drei med urviseren (4.). Verktøyholderen er låst.

i HENVISNING

Verktøyholderen har en bredde på 50 mm. Alt etter bredden på verktøyet, må det enten settes på flere verktøy eller forskjellen på bredden kan utjevnes med distanseringer. Eksempler:

Poleringshjul 50 mm bredt:	1 verktøy
Polerer: 10 mm bredt: 4	verktøy og distanseringer

■ Stikk støpselet inn i stikkontakten.
■ Slå på elektroverktøyet (uten å sette på sperren) og la det gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
■ Slå av elektroverktøyet.

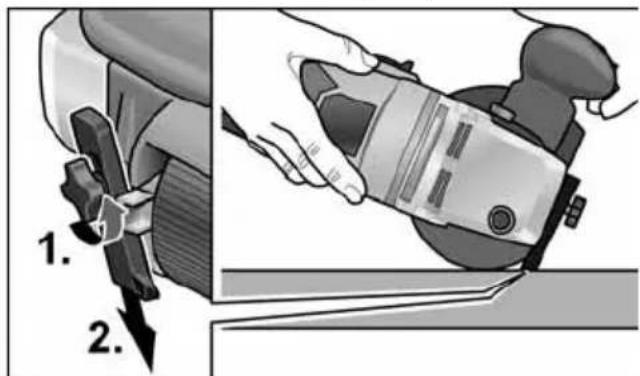

Bruke parallellanlegget

Parallellanlegget sikrer at verktøyet føres rett frem ved bearbeiding av profiler.

1. 2.

■ Løsne låseskruen på parallellanlegget (1.).
■ Juster parallellanlegget (2.).
■ Stram läseskruen igjen.

Råd om bruk av satineringsforsatsen

FORSIKTIG!

Etter utkopling går slipeverktøyet etter i kort tid.

Bearbeiding av jevne flater:

■ Elektroverktøyet må holdes fast med begge hender.

■ Sett elektroverktøyet forsiktig oppå den flaten som skal bearbeides og før den frem og tilbake i lineære bevegelser.

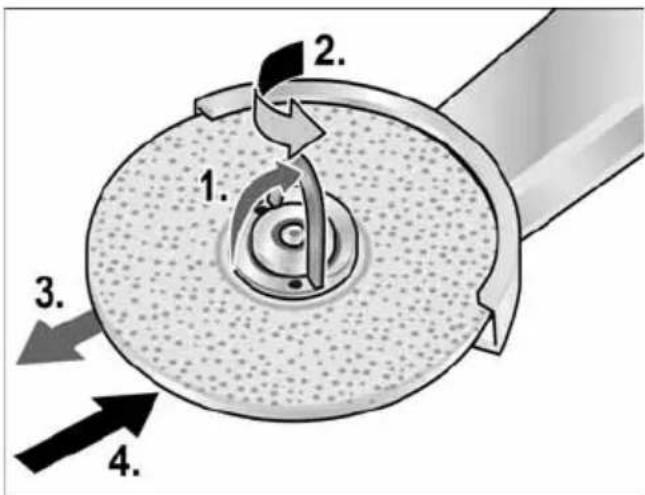

Kilsveissliperforsats LK 152 Skifte slipeskive

1. 2. 3. 4.

■ Ta ut batteriet.
■ Äpne FixTec-hurtigspennmutter.
■ Åpne låsen til hurtigspennmutteren (1.).
■ Drei hurtigspennmutteren mot urviseren, og hold samtidig fast på slipeskiven (2.).
■ Ta av slipeskiven (3.).
■ Legg på en ny slipeskive (4.).

5. 6.

■ Skru til hurtigspennmutteren ved å dreie den med urviseren (5.), og lukk låsen (6.).

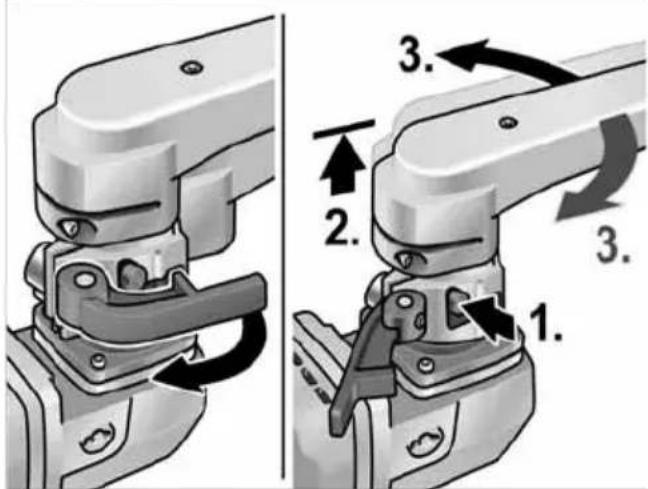

Svinge slipearmen

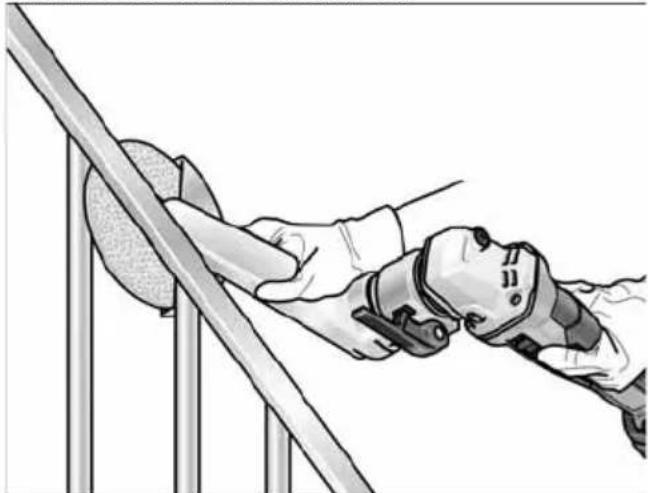

Råd om bruk av kilsveissliperforsatsen

FORSIKTIG! Elektroverktøyet fortsetter å gå en kort stund etter at det er slått av.

■ Bruk slipemaskinen særlig på vanskelig tilgjengelige steder for eksempel med svært spisse innvendige vinkler i gelenderkonstruksjonen.
- Sett først an slipeskiven må maskinen har nädd fullt turtall.
■ For å oppnå et godt sliperesultat må du bevege slipeskiven jevnt over flaten som skal slopes.
■ Ikke bruk for sterkt trykk.
■ For å oppnå nøyaktige radier bruker du profileringssteinen. Forhåndsprofiler slipeskiven med den.
■ Slipeskiven fortsetter å gå en kort stund etter at den er slått av.

Rørbåndsliperforsats BR 50

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

Påsetting eller skifting av slipebånd

FORSIKTIG!

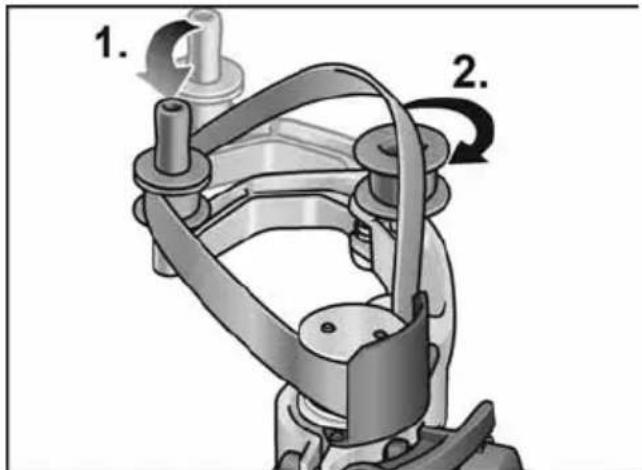

Ta hensyn til den foreskrevne løperetningen til båndet! Løperetningen må stemme overens med pilene for løperetning på drivhodet.

1. 2.

■ Ta ut batteriet.
■ Trykk leddet i retning av drivrullen og hold den trykket (1.).
■ Legg slipebåndet over rullen (2.).
■ Slipp leddet.
■ Kontroller at båndet ligger fullstendig på rullene.

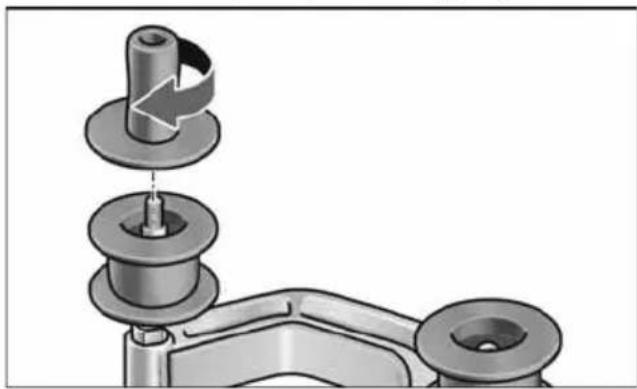

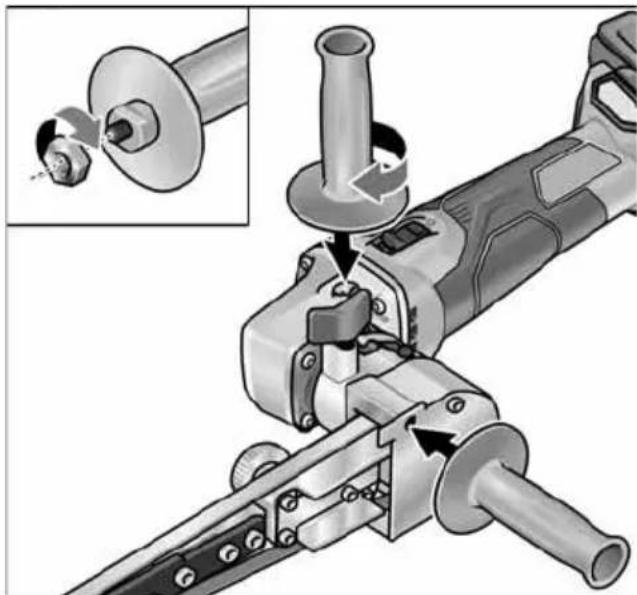

Monter håndtaket

Sett håndtaket i posisjon med gjengene.

■ Spindelstopperen trykkes og holdes trykket (1.).
■ Løsne drivhjulet mot urviseren, og trekk det av (2.).
■ Sett på et nytt drivhjul, og stram det med urviseren.
■ Slipp spindellåsen.

Styrehjul:

Etter utkopling går slipeverktøyet etter i kort tid.

En bändsliper har i motsetning til en slipeskive følgende fordeler:

• kjøligere sliping,
• renere polering uten riper,
• høy slipeeffekt,
• høy produktivitet ved større omslyngingsvinkel (avhengig av diameter).

Sliping:

i HENVISNING Etter at maskinen er satt på arbeidsstykket og før den slås på, må det kontrolleres at bändet ligger fullstendig oppå rullene.

– Bearbeidingen av rør skjer mellom rullene 31 og 33.
– Omslyngingsvinkelen og slipeeffekten kan varieres med påpresstrykket.
– Jo mindre rørdiameteren er, desto større er den mulige omslyngingsvinkelen. Inntil 270° er mulig.

Seising:

Mange produsenter anbefaler å seise de bearbeidede overflatene med en beskyttelsesspray (se Flex rustfritt stål tilbehør).

Videre informasjoner om produktene finnes under www.flex-tools.com.

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

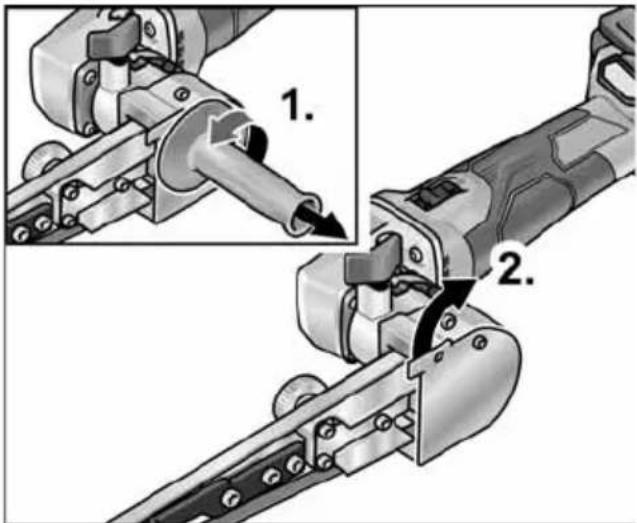

Påsetting eller skifting av slipebånd

■ Ta ut batteriet.
■ Avmontering av håndtaket (1.).
■ Dekselet svinges til side (2.).

■ Eksenterskruen dreies slik at slipebåndet blir avspent (3.).
■ Ta slipebåndet av (4.) (opsjon).
■ Sett på et nytt slipebånd på midten av slipearmen (5.).
■ Spenn på slipebåndet ved å dreie på eksenterskruen.
■ Dekselet klaffes foran kassen igjen.

VFORSIKTIG!

Ta hensyn til den foreskrevne løperetningen til båndet! Løperetningen må stemme overens med pilene for løperetning på drivhodet.

Monter håndtaket

- Tilleggshåndtaket festes på gjengen i posisjon 1 eller 2.

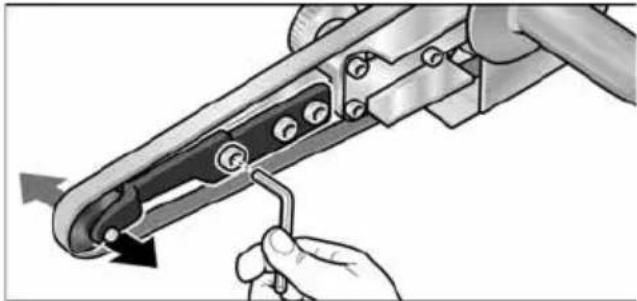

Still inn bändløpet

■ Med skruen framme ved slipearmen innstilles bändløpet. Under løpende bånd velges så den innstilling slik at båndet går på midten over pressrullen.

Utskifting av slipearmen

i HENVISNING Etter utkoplingen går elektroverktøyet etter i kort tid.

Sliping

1. 2.

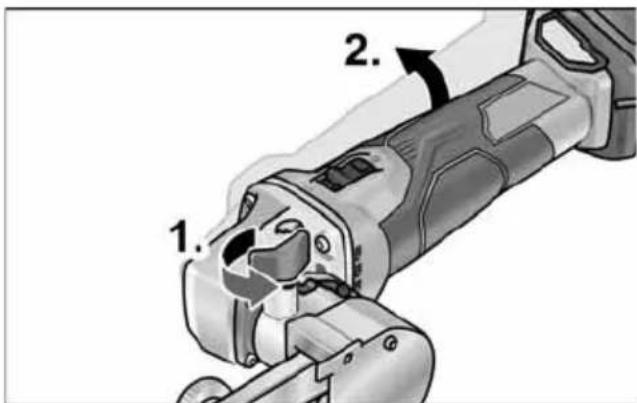

■ Svingarmen kan etter at festeskruen er åpnet (1.) bøyet med opptil 140° (2.). Derved kan bändfilene også brukes på overflater som er vanskelig tilgjengelige, som f. eks. innsiden av rør.

■ Slipeytelsen kan varieres med påpress-trykket. Pass på at det brukes et jevnt, ikke for sterkt presstrykk. Ved for høyt presstrykk kan slipebåndet skli ut av rullen.

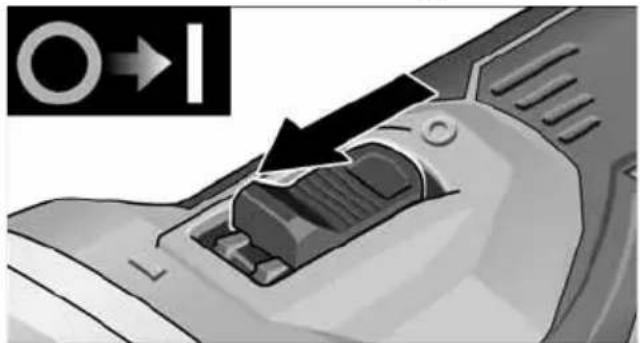

Inn- og utkobling Korttidsdrift uten fastlåsing

■ Skyv bryteren framover og hold den fast. ■ For utkopling slippes bryteren igjen.

Varig drift med fastlåsing

1. 2.

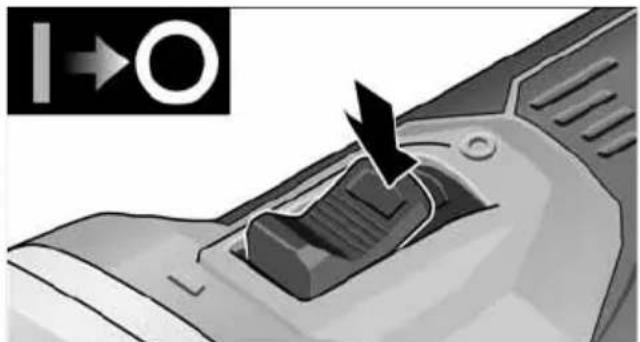

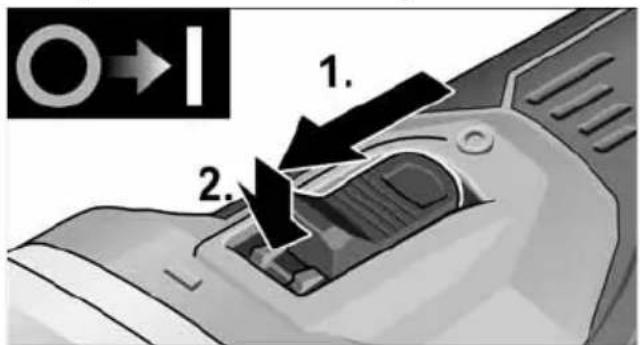

■ Skyv bryteren framover (1.) og trykk den fast i forreste posisjon (2.).

■ For utkopling frigjøres bryteren igjen ved å trykke bak på den.

i HENVISNING

Etter et Strømbrudd starter det innkoplete Apparatet ikke igjen.

Turtallsforvalg

■ For å stille inn driftshastigheten, trykker du på knappen for turtallsregulering. Den valgte hastigheten beholdes også när du slår av maskinen.
■ Trykk forsiktig på bryteren for å akselerere elektroverktøyet til den forhåndsvalgte hastigheten.

FORSIKTIG!

Fare for skade på grunn av ødeleggelse av verktøyet. Det må brukes verktøy som tilsvarer arbeidsoppgaven.

HENVISNING

• Overbelastningsvern: slår av maskinen ved overbelastning.
• Temperaturovervåking: Ved fare for overoppheting slås maskinen av.

Vedlikehold og pleie

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

Rengjøring

ADVARSEL!

Ved bearbeiding av metaller kan det ved ekstrem innsats avleires ledende støv på innsiden av kapslingen. Dette kan ha innvirkning på beskyttelses-isolasjonen! Maskinen må derfor drives via en feilstrømbryter (utløsningsstrøm 30 mA).
■ Apparatet og ventilasjonssprekkene må rengjøres regelmessig.
■ Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk.
■ Rengjør innsiden av huset med motoren jevnlig med tørr trykkluft.

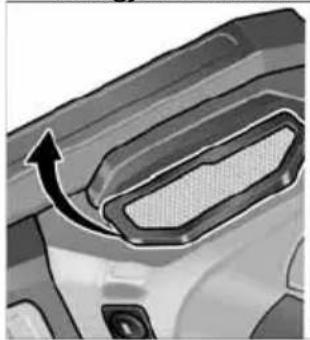

■ Rengjør støvfilteret regelmessig.

■ Ta av støvfilteret, og blås det rent med trykkluft.

Kullbørster

Drivenheten er utstyrt med utkoblingskull. Når disse utkoblingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.

HENVISNING

For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produ- sentens side.

Igjennom luftinntaksåpningen bak kan kullfyret kontrolleres under bruken. Ved sterke kullgnister må verktøyet umiddelbart slås av. Drivenheten må leveres til et serviceverksted som er godkjent av produsenten.

Drevet

HENVISNING

Skruen på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

Utskifting av slitte deler

1 2 3 3 2 1

I løpet av driftstiden til bändsliperen vil det oppstå slitasje på beskyttelsesfilten på leddet. Reservedelene kan fåes hos produsenten hhv. forhandleren.

Reservedeler og tilbehør

Videre tilbehør, særlig slipeverktøy finnes i katalogen til produsenten. Eksplosjons-tegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Gjør brukte elektroverktøy ubrukelige før kassering:

• nettdrevne elektroverktøy ved at strømkabelen fjernes
• batteridrevne elektroverktøy ved at batteriet tas ut.

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EU om brukt elektriske og elektronisk utstyr og implementering i nasjonal rett må brukte elektroverktøy samles separat og leveres inn til miljøvennlig gjenvinning.

Gjenvinning av råstoffer i stedet for avhending av boss.

Produkt, tilbehør og emballasje bør leveres til miljøvennlig gjenvinning. For riktig sortering ved resirkulering er plastdeler merket.

ADVARSEL!

Kontakt forhandleren for informasjon om kassering!

€-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter: EN 60745 / EN 62841 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.

Innehåll

Uteslutning av ansvar 195

Använda symboler

WARNING!

Behandling av plana ytor:

Uteslutning av ansvar
