HASZNÁLATI ÚTMUTATÓ AX3120G HISENSE

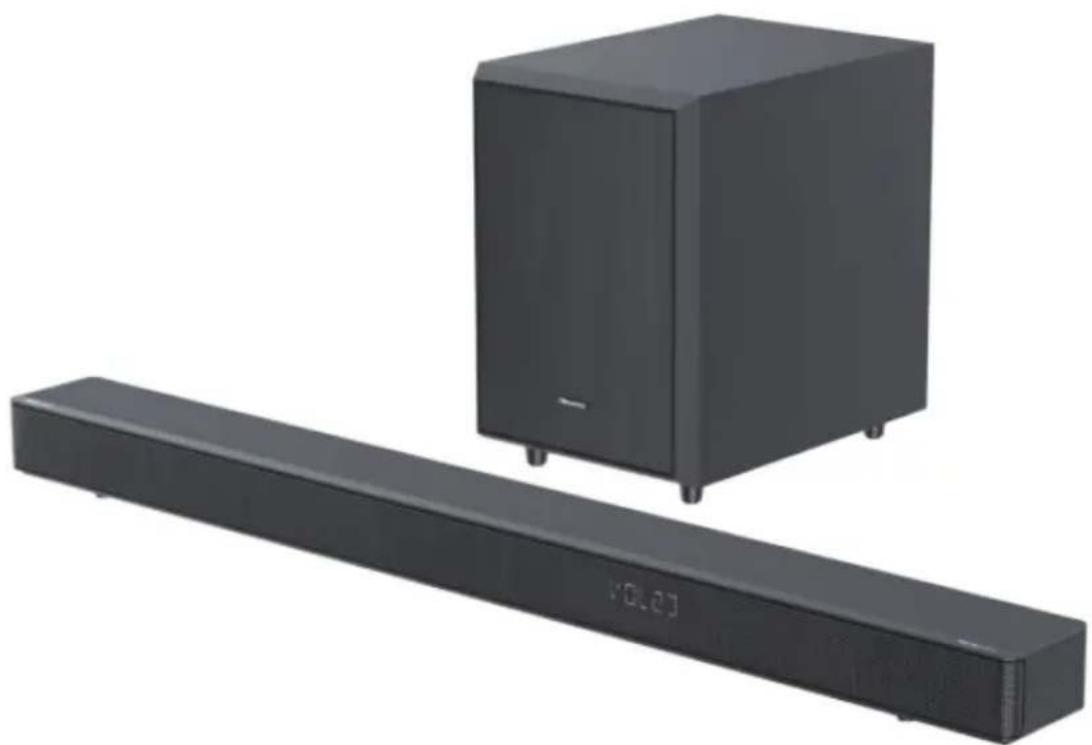

3.1.2 csatornás hangprojektor vezeték nélküli mélynyomóval Modell: AX3120G
HU
360W
Max Audio Power
Dolby Atmos
HOMI
HIGH DEFINITION MULTIMEDIA INTERFACE
Bluetooth
C E
UK CA
KEZELÉSI UTASÍTÁS
A hangprojektor használata előtt figyelmesen olvassa el ezt a kézikönyvet, és őrizze meg későbbi felhasználás céljából.
Tartalomjegyzék
1. Fontos Biztonsági utasítások 3
1.1 Biztonság 3 1.2 Figyelmeztetés 4 1.3 Támogatott hangbeviteli formátumok 5
2. Ami a dobozban van 6
3. Részek azonosítása 7
3.1 Fő egység 7 3.2 Vezeték nélküli mélysugárzó 7 3.3 Távirányító 8
4. Előkészületek 9
4.1 A távirányító előkészítése 9 4.2 A távirányítóban lévő elemek cseréje 9 4.3 Elhelyezés és felszerelés 9 4.4 A hangprojektor falra szerelése 10
5. Csatlakoztatások 11
5.1 Dolby Atmos 11 5.2 DTS:X 11 5.3 A HDMI aljzat használata 11 5.4 Használja az OPTICAL aljzatot 12 5.5 Csatlakoztatás az AUX aljzathoz 12 5.6 Áram csatlakoztatása 12 5.7 Párosítás a mélynyomóval 13
6. Alapműveletek 13
6.1 Készenlét/BE 13 6.2 Automatikus készenlét / Automatikus ébredési funkció 13 6.3 Üzemmódok kiválasztása 14 6.4 A mély / magas hang szintjének állítása 14 6.5 A térhatású hang BE/KI kapcsolása 14 6.6 A hangprojektor hangerejének beállítása 14 6.7 Fényerő állítása 14 6.8 Az Equalizer (EQ) effektus kiválasztása 14 6.9 A hangkésleltetés beállítása (AV SYNC) 14
7. DTS:X Működtetés 15
7.1 DRC / Dialog Control / Neural:X / Virtual:X Funkció 15
8. HDMI eARC/HDMI ARC, HDMI IN, OPTIKAI, AUX Kezelése 15
9. Bluetooth kezelés 16
9.1 A bekapcsolt Bluetooth eszközök párosítása 16 9.2 Zenehallgatás Bluetooth készülékről 16
10. USB kezelés 17
12. Hibaelhárítás 18
13. Műszaki adatok 20
1. Fontos biztonsági utasítások
| CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN | |
| FIGYELMEZTETÉS
ELEKTROMOS ÁRAMÜTÉS KOCKÁZATA, NE NYISSA KI |
Az egyenlő oldalú háromszögben lévő villámjel arra hívja fel a felhasználó figyelmét, hogy a termék burkolatán belül szigeteletlen veszélyes feszültség van jelen, amely elegendő nagyságú lehet ahhoz, hogy elektromos áramütéssel veszélyeztessen.
Az egyenlő oldalú háromszögben lévő felkiáltójel feladata az, hogy felhívja a felhasználó figyelmét fontos kezelési és karbantartási (szervizelési) utasításokra a készüléket kísérő irodalomban.
1.1 Biztonság
1 Olvassa el ezeket az utasításokat - Az összes biztonsági és kezelési utasítást el kell olvasni a termék üzembe helyezése előtt. 2 Őrizze meg az utasításokat - A biztonsági és kezelési utasításokat későbbi betekintésre meg kell őrizni. 3 Vegye figyelembe az összes figyelmeztetést - A készüléken elhelyezett és a kezelési utasításban lévő összes figyelmeztetést be kell tartani. 4 Kövesse az összes utasítást - Minden kezelési és használati utasítást követnie kell. 5 Ezt a készüléket ne használja víz közelében - A készüléket nem szabad víz vagy nedvesség közelében használni - például nedves alagsorban vagy úszómedence közelében, és hasonló helyeken. 6 Csak száraz ruhával tisztítsa. 7 Ne zárjon le egyetlen szellőzőnyílást sem. A gyártó utasításait betartva telepítse. 8 Ne telepítse semmilyen hőforrás közelébe, ide értve a radiátorokat, fűtőtesteket, kályhákat, vagy más hőtermelő készülékeket (erősítőket is). 9 Az egységet a szabványos hálózati csatlakozóval és öntött dugvillával szállítjuk, amelyeket biztonsági okokból nem szabad módosítani. Ha a készülék szállított dugvillája nem illik az Ön konnektorába, hívjon villanyszerelőt, aki kicseréli az elavult konnektort.
10 Óvja a tápkábelt, hogy ne járhassanak rajta, és ne csípődjön be, különösen a csatlakozóknál, a konnektoroknál és azoknál a pontoknál, ahol kilépnek a készülékből. 11 Csak a gyártó részéről felsorolt csatlakozókat/tartozékokat használja. 12 Csak a gyártó részéről megnevezett kocsit, háromlábát, konzolt vagy asztalt használja, vagy azt, amelyet a készülékkel együtt árulnak. Ha kocsit vagy állványt használ, óvatosan járjon el a kocsi és készülék kombináció mozgatásakor, hogy elkerülje a felborulás okozta károsodást. 13 Villámlással járó viharok idején, vagy ha hosszabb ideig nem használja, húzza ki a konnektorból a készüléket. 14 Szervizeléshez hívjon szakképzett szervizszemélyzetet. Szervizelésre akkor van szükség, ha a készülék bármilyen módon megsérül, például az áramkábel vagy a dugvilla sérül, folyadék ömlött vagy tárgyak estek a készülékbe, ha a készüléket esőnek vagy nedvességnek tették ki, nem működik normálisan vagy leejtették. 15 Ez a berendezés a II. osztályba sorolt, vagy dupla szigeteléssel rendelkező elektromos készülék. Úgy lett kialakítva, hogy nem igényel elektromos földeléssel rendelkező biztonsági csatlakoztatást. 16 Az egységre ne tegyen folyadékkal töltött tárgyakat, például vázát. 17 A kielégítő szellőzés érdekében a készülék körül legalább 5 cm-es szabad helyet kell hagyni. 18 A szellőzést nem szabad a szellőzőnyílások olyan tárgyakkal való letakarásával gátolni, mint újságok, asztalterítők, függönyök stb. 19 A készülékre nem szabad nyílt láng forrását, például égő gyertyát tenni. 20 Az elemeket az állami és helyi útmutatásoknak megfelelő módon kell újrahasznosítani vagy ártalmatlanítani. 21 Az egység mérsékelt égövi vagy trópusi klímákban használható.
HU
Figyelmeztetés:
- Az itt meghatározottaktól eltérő kezelés, beállítások vagy eljárások veszélyes sugárterheléshez, vagy más nem biztonságos művelethez vezethetnek.
- Tűz vagy elektromos áramütés kockázatának csökkentése érdekében ezt a készüléket ne tegye ki esőnek vagy nedvességnek. A készüléket nem érheti csepegő vagy fröccsenő folyadék, és nem szabad folyadékkal töltött tárgyat, pl. vázát a készülékre helyezni. Leválasztó eszközként a készülék hálózati dugvilláját/csatlakozóját kell használni, a leválasztó eszköz mindig maradjon könnyen kezelhető.
- A helytelenül elvégzett elemcsere robbanásveszélyt idéz elő. Az elemeket csak ugyanolyan vagy egyenértékű típussal helyettesítse.
1.2 Figyelmeztetés
- Az elemet (elemeket vagy elemblokkot) nem szabad túlzott hőnek kitenni, például tűz, vagy hasonló közvetlen hőforrás.
- A rendszer üzemeltetése előtt ellenőrizze, hogy ennek a rendszernek az üzemi feszültsége megegyezik-e az Ön helyi áramhálózati feszültségével. Ezt az egységet ne helyezze erős mágneses mezők közelébe. Ezt az egységet ne tegye az erősítő vagy vevőkészülék tetejére. Ha bármilyen merev tárgy vagy folyadék kerül a rendszer belsejébe, húzza ki a hálózati csatlakozót, és a további működtetés előtt szakképzett szerelővel ellenőriztesse a rendszert.
- Az egységet ne próbálja kémiai oldószerekkel tisztítani, mert ezzel károsíthatja a felületét. Használjon tiszta, száraz vagy enyhén nedves ruhát.
- Amikor az áramkábel dugvilláját kihúzza a fali konnektorból, mindig közvetlenül a dugvillát húzza, soha ne húzza a vezetéknél fogva. A megfelelőségért felelős fél jóváhagyása nélkül ezen az egységen végrehajtott változtatások vagy módosítások érvénytelenítik a felhasználónak a berendezés kezelésére vonatkozó jogosultságát.
- A besorolási címke a berendezés aljára vagy hátuljára van ragasztva.
- Ezt a berendezést úgy kell telepíteni és működtetni, hogy a sugárforrás és az Ön teste között legalább 20 cm távolság legyen.
Elemek használatával kapcsolatos FIGYELMEZTETÉS
Az elem szivárgásának megelőzése érdekében, amely testi sérülést, anyagi kárt vagy a készülék károsodását okozhatja, a következők szerint járjon el:
- Helyesen tegye be az elemeket, a + és - pólusok a készüléken jelölve vannak.
- Ne használjon vegyesen új és használt elemeket.
- Ne használjon alkáli, normál (szén-cink) vagy újratölthető (Ni-Cd, Ni-MH stb.) elemeket vegyesen.
- Ha az egységet hosszabb ideig nem használja, vegye ki az elemeket.
A termék helyes ártalmatlanítása. Ez a jelölés azt jelenti, hogy ezt a terméket az Európai Közösség teljes területén tilos az egyéb háztartási hulladékkal együtt ártalmatlanítani. A lehetséges, ellenőrizetlen hulladék
ártalmatlanítási környezeti-, vagy a humán-egészségügyi károk megelőzése érdekében szíveskedjen felelősségteljesen ártalmatlanítani, ezzel is segíti az alapanyagforrások fenntartható újrahasznosítását.
Használt készüléke elhelyezéséhez használja a hulladék begyűjtő és kezelő rendszereket, vagy keresse fel azt a kereskedést, ahol a terméket vásárolta. Ők átvehetik ezt a terméket környezetvédelmi szempontból biztonságos újrahasznosításra.
Kijelentjük, hogy ez a termék megfelel a 2014/53/EU irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.
: Támogatott formátumok. ---: Nem támogatott formátum.
2. Ami a dobozban van
Főegység
Vezeték nélküli mélynyomó
2 db váltóáramú tápkábel Főegység / Vezeték nélküli mélysugárzó számára
* A dugvilla típusok régiónként eltérőek
HDMI kábel Optikai kábel
Konzolok (2 db) / Konzolcsavarok (2 db) / Dübelek (2 db)
Távirányító / 2 db AAA elem
Kezelési utasítás / Gyors indítási útmutató
- Az áramkábel mennyisége és a dugvilla régiónként eltérő.
- A felhasználói kézikönyvben látható képek, illusztrációk és rajzok csak tájékoztató jellegűek. A tényleges termék megjelenése eltérő lehet. A kialakítás és a műszaki adatok előzetes értesítés nélkül változhatnak.
3. Részek azonosítása

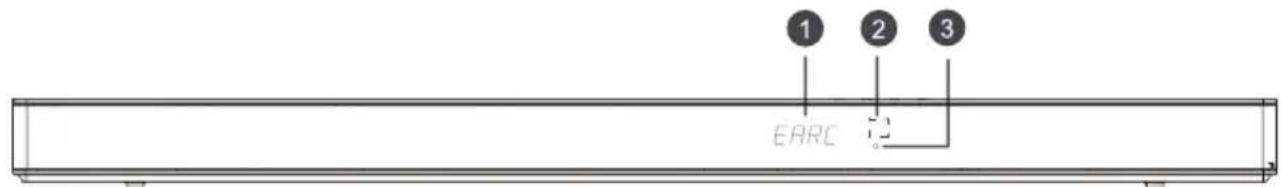

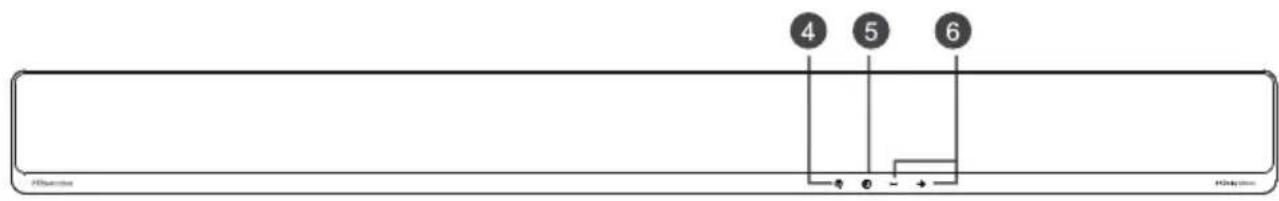

3.1 Főegység
① Kijelzőablak
Az aktuális státuszt mutatja.
② Távirányító érzékelő
A távirányítótól érkező jeleket fogadja.
③ Piros készenléti jelzőfény
Folyamatosan világít készenléti üzemmódban.
④ (BE/KI) gomb
Az egységet a BEKAPCSOLT és a KÉSZENLETI módok között kapcsolja át.
⑤ (FUNKCIÓ) gomb
A lejátszási funkció kiválasztása.
⑥ +/– (VOL+/VOL–) gomb
A hangerő szintjét növeli/csökkenti.
⑦ Falra szerelés
Az egység falra való rögzítéséhez szerelje be a falra szerelő csavarokat.

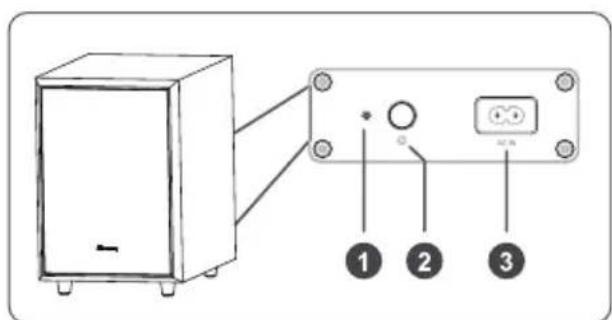

3.2 Vezeték nélküli mélysugárzó
① Jelzőfény
| ·Gyors villogás | A mélysugárzó párosítási
módban van |
| ·Folyamatosan
világít | Csatlakoztatva / Párosítás sikeres |
| ·Lassú villogás | Csatlakoztatás / Párosítás
sikertelen |

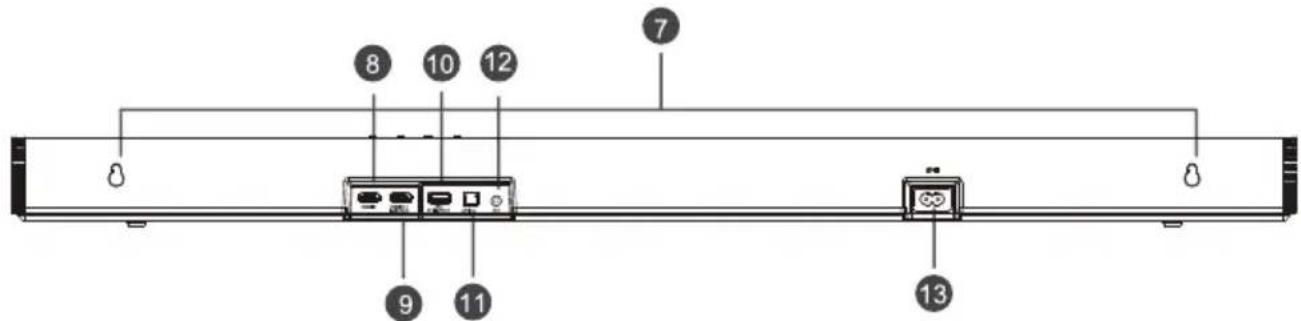

8 HDMI IN aljzatok
HDMI-forráseszközök, például DVD-lejátszó, Blu-ray Disc™ lejátszó vagy játékkonzol csatlakoztatásához.
HDMI OUT (eARC/ARC) aljzat
Port a TV csatlakoztatásához. A port támogatja az eARC/ARC HDMI funkciót, amely lehetővé teszi, hogy a hangprojektor a csatlakoztatott TV-ről származó hangot lejátssza.

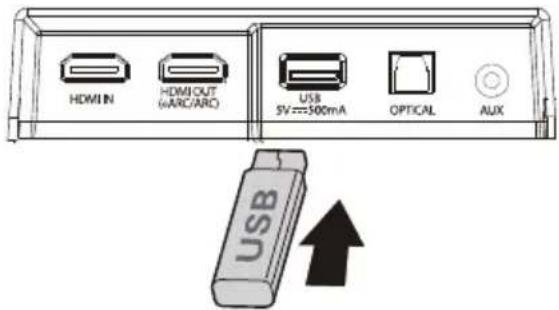

10 USB aljzat
Zene lejátszásához ide dughat be USB eszközt.
(11) OPTICAL aljzat
Csatlakoztassa egy külső eszköz OPTICAL OUT aljzatához.
12 AUX aljzat
Egy külső hangeszközhöz való csatlakozáshoz.
13 AC IN aljzat
Az áramellátás csatlakozója.
② PAIR gomb
2 másodperc
A párosítási nyilvántartás törlése és párosítási módba lépés
AC IN Aljzat
Az áramellátás csatlakozója.

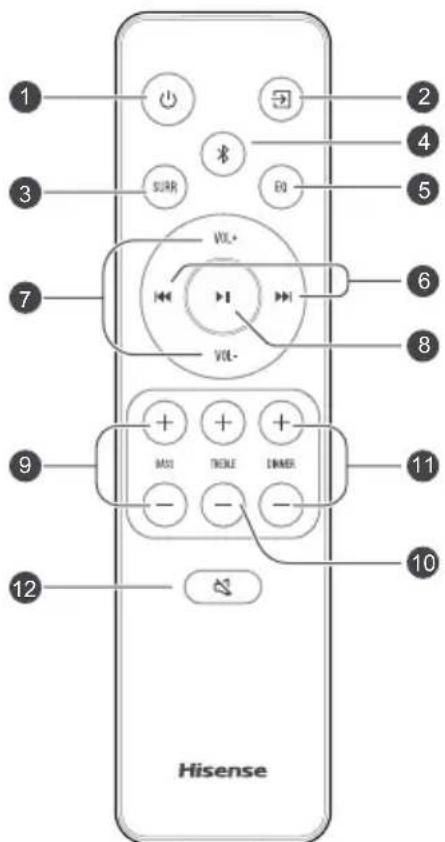

3.3 Távirányító
①
Az egységet a BEKAPCSOLT és a KÉSZENLÉTI módok között kapcsolja át.
2
A lejátszási funkció kiválasztása.
3 SURR
A térhatású hangot kapcsolja BE/KI.
(4) B (Bluetooth)
A Bluetooth üzemmód kiválasztása. Tartsa lenyomva a (Bluetooth) gombot a párosítási funkció Bluetooth módban történő aktiválásához vagy a meglévő párosított Bluetooth-eszköz leválasztásához.
Válasszon a FILM/ZENE/JÁTÉK/HÍREK/SPORT/ÉJSZAKAI/Állomások közül.
6
Ugrás az előző/következő számra Bluetooth/USB módban.
⑦ VOL+/VOL-
A hangerő szintjét növeli/csökkenti.
8
Lejátsz/szünet/lejátszás folytatása Bluetooth/USB módban. Nyomja meg és tartsa lenyomva a gombot 3 másodpercig a beállítás menübe lépéshez. Kiválasztás megerősítése.
BASS+/-
A mély hangok szintjének beállítása.
10 TREBLE+/-
A magas hangok szintjének beállítása.
DIMMER+/-
A kijelzőfényerejét állítja.
12 (NÉMÍTÁS)
A hang némítása vagy a némítás feloldása.
4. Előkészületek
4.1 A távirányító előkészítése
A mellékelt távirányító teszi lehetővé az egység távolról történő kezelését.
- Még akkor is, ha a távirányító a tényleges 19,7 láb (6 m) hatótávolságon belül működteti, a távirányító műveletei megszakadhatnak, ha a készülék és a távirányító között akadályok vannak. Ha a távirányítót más olyan termékek közelében üzemeltetik, amelyek infravörös sugarakat generálnak, vagy ha az egység közelében más, infravörös sugarakat alkalmazó távirányítót használnak, akkor az helytelenül működhet. Kölcsönösen a többi termék is helytelenül működhet.
4.2 A távirányítóban lévő elemek cseréje
1 A távirányító elemrekeszének kinyitásához nyomja meg és csúsztassa le a hátsó fedelet. 2 Helyezzen be két AAA méretű elemet. Ellenőrizze, hogy az elemek (+) és (-) végei megfelelő helyen vannak-e az elemrekeszben jelzett (+) és (-) érintkezőkhöz képest.
3 Zárja vissza az elemrekesz fedelét.
Az elemekkel kapcsolatos óvintézkedések
- Ügyeljen arra, hogy az elemek megfelelő pozitív, "⊕" és negatív "⊖" polaritással legyenek behelyezve.
- Azonos típusú elemeket használjon. Soha ne használjon együtt különböző típusú elemeket.
- Akár újratölthető, akár nem újratölthető elemek is használhatók. Olvassa el a címkéjükön szereplő óvintézkedéseket.
- Ügyeljen a körmére, amikor eltávolítja az elemrekesz fedelét és az elemet.
- Ne ejtse le a távirányítót.
- Ne engedje, hogy bármi ütést érjen a távirányítóra.
- Ne öntsön vizet vagy folyadékot a távirányítóra.
- Ne helyezze a távirányítót nedves tárgyra.
- Ne helyezze a távirányítót közvetlen napfényre vagy túl erős hőforrások közelébe.
- Vegye ki az elemet a távirányítóból, ha hosszabb ideig nem használja, mert korrózió vagy szivárgás következhet be, és fizikai sérüléseket és/vagy anyagi károkat és/vagy tüzet okozhat.
- Ne használjon a megadottnál erősebb elemeket.
- Ne használjon vegyesen új és régi elemeket.
- Soha ne töltsön újra egy elemet, ha nem győződött meg arról, hogy újratölthető típus.
4.3 Elhelyezés és felszerelés
Elhelyezés
A Ha a TV-t egy asztalra helyezte, az egységet közvetlenül a TV állványa elé teheti, a TV képernyőjével központosítva. B Ha a TV falra van szerelve, az egységet is falra szerelheti közvetlenül a TV képernyője alá.
Megjegyzés: Az egységet úgy kell elhelyezni, hogy ne takarja el a TV jelvételét, vagy kerülje el, hogy a TV távirányítója ne működjön.

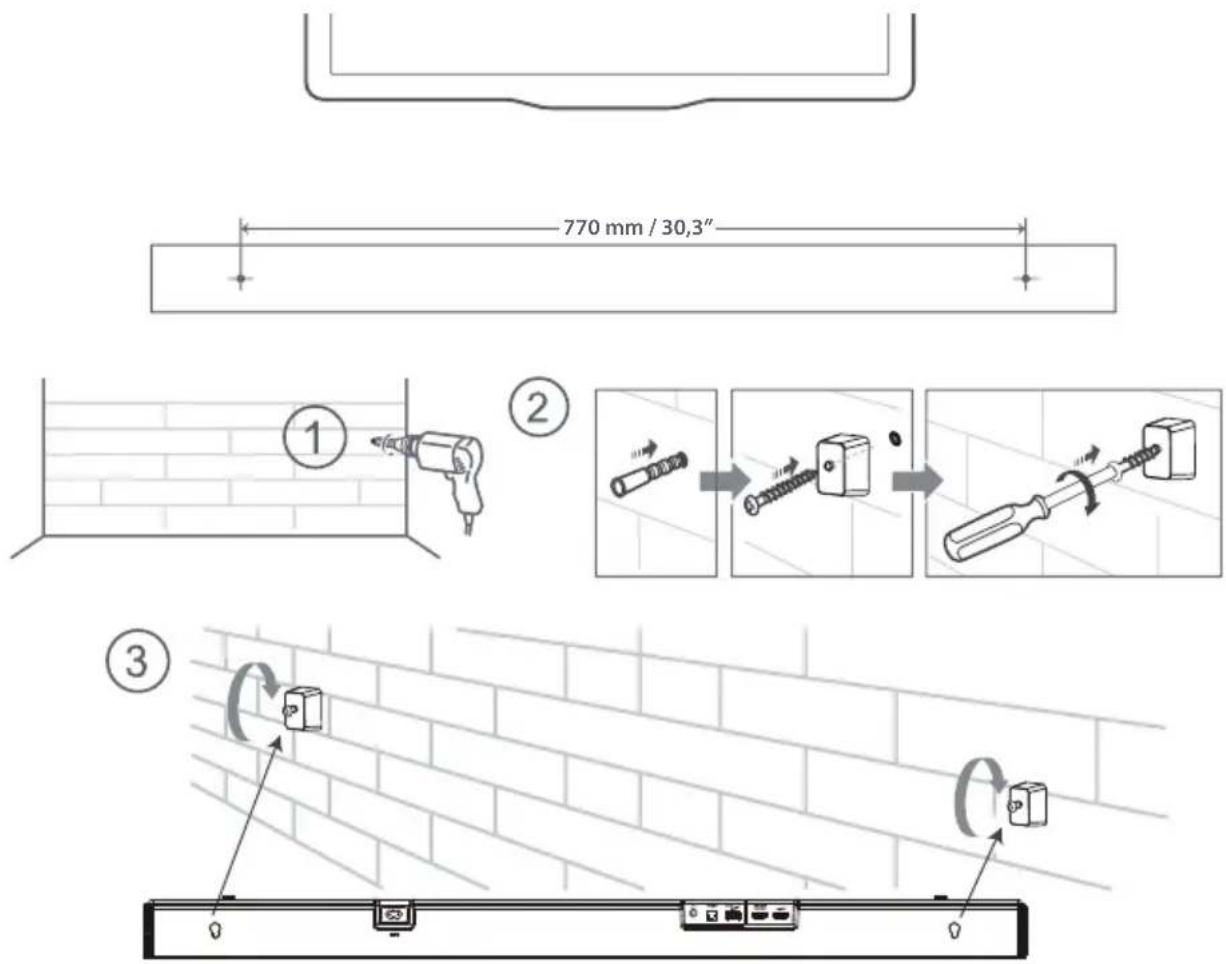

4.4 A hangprojektor falra szerelése
Megjegyzések:
- A felszerelést csak szakember hajthatja végre. A helytelen felszerelés súlyos személyi sérüléseket és anyagi károkat okozhat (ha ezt a terméket saját maga kívánja felszerelni, ellenőriznie kell, hogy vannak-e a falban szerelvények, mint pl. elektromos vezetékek vagy vízvezetékek). A felszerelést végző felelősségi körébe tartozik annak az ellenőrzése is, hogy a fal biztonságosan elviseli-e az egység és a fali konzolok teljes terhelését.
- A felszereléshez további szerszámokra van szükség (nem tartozék).
- Ne húzza meg túlzottan a csavarokat.
- Őrizze meg ezt a használati utasítást későbbi felhasználás céljából. - Fúrás és felszerelés előtt ellenőrizze a faltípust egy elektronikus fúgakeresővel.
FIGYELMEZTETÉS
A sérülések megelőzése érdekében ezt a készüléket a padlóhoz vagy a falhoz biztonságosan kell rögzíteni, a telepítési utasításokkal összhangban. Javasolt falra szerelési magasság: ≤ 1,5 méter.
5. Csatlakoztatások
5.1 Dolby Atmos
A Dolby Atmos magával ragadó hallgatási élményt nyújt azáltal, hogy háromdimenziós térben ad hangot, valamint a Dolby hangzás gazdagságát, tisztaságát és erejét közvetíti. További információkért látogasson el a dolby.com/technologies/dolby-atmos webhelyre.
5.2 DTS:X
DTS:X, A határhangot többé már nem korlátozza a hangsugárzók rögzített elhelyezése vagy meghatározott csatornajelek.
A Dolby Atmos használatához / DTS:X
A Dolby Atmos / DTS:X HDMI eARC / ARC módban érhető el. A csatlakoztatás részleteit a "HDMI csatlakoztatás" részben olvashatja el. HDMI eARC/ARC
- A Dolby Atmos® / DTS:X mód használatához a TV-nek támogatnia kell a Dolby Atmos® / DTS:X vagy a HDMI hangátvitelt.
- Győződjön meg arról, hogy a csatlakoztatott külső eszköz (pl. Blu-ray DVD-lejátszó, TV stb.) audiokimenetén a „Bitstream”, „RAW” vagy „No Encoding” van kiválasztva.
- Dolby Atmos / DTS:X / Dolby Digital / PCM formátumba való belépés közben a hangprojektoron a DOLBY ATMOS / DTS:X / DOLBY AUDIO / PCM AUDIO felirat jelenik meg.
5.3 A HDMI aljzat használata
Egyes 4K HDR TV-knél be kell állítani a HDMI bemenet vagy a képbeállításokat a HDR tartalom vételéhez. A HDR-kijelző beállításának további részleteit a TV-készülék használati útmutatójában találja.
HDMI használata a hangprojektor, az AV berendezés és a TV csatlakoztatásához:
1. Módszer: Standard HDMI
- Ha a TV nem HDMI ARC-kompatibilis, szabványos HDMI-csatlakozáson keresztül csatlakoztassa a hangprojektort a TV-hez.
- HDMI-kábellel csatlakoztassa a hangprojektor HDMI OUT (eARC/ARC) aljzatát a TV HDMI (ARC) aljzatához.
- A hangprojektor HDMI IN aljzatának külső készülékekhez (pl. játékkonzolok, DVD és
Blu-ray lejátszók) való csatlakoztatására használjon HDMI kábelt.

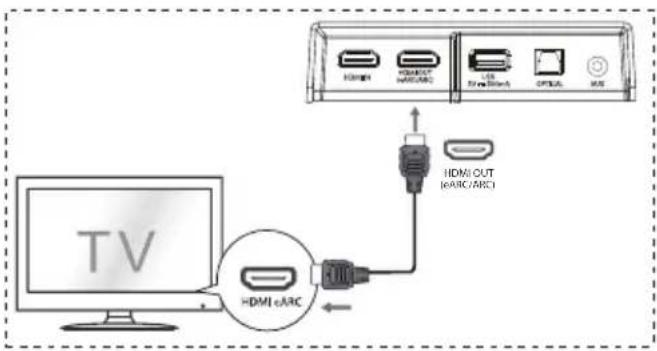

2. Módszer:
Az eARC/ARC (Audio Return Channel - hang visszaadási csatorna) funkció azt teszi lehetővé, hogy ARC kompatibilis TV-jéről hangot egyetlen HDMI csatlakozással küldjön a hangprojektorra. Az ARC funkció kihasználásához gondoskodjon arról, hogy a TV kompatibilis legyen a HDMI-CEC és ARC lehetőségekkel is, és ennek megfelelően állítsa be. Ha a beállítás helyes, a TV távirányítóját használhatja a hangprojektor hangkimenetének beállítására (VOL+/- és a NÉMITÁS).
Csatlakoztassa a HDMI-kábelt az egység HDMI OUT (eARC/ARC) aljzatából az ARC-kompatibilis TV-készülék HDMI aljzatához. Ezután a távirányítóval válassza ki a HDMI eARC lehetőséget.
Tippek:
- A TV-nek támogatnia kell a HDMI-CEC és az ARC funkciókat. A HDMI-CEC és az ARC funkciókat be kell kapcsolni. A HDMI-CEC és az ARC beállításának módja a TV-től függően eltérő lehet. Az ARC-vel kapcsolatos részleteket lásd a használati utasításban.
- Az ARC csak olyan eszközökkel működik, amelyek HDMI ARC-képesek, valamint HDMI 1.4 (vagy magasabb minőségű) kábellel.

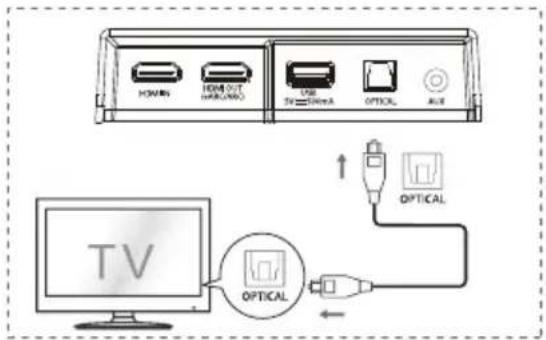

5.4 Használja az OPTICAL aljzatot
- Csatlakoztasson egy optikai kábelt a TV OPTICAL OUT aljzatához és a készülék OPTICAL aljzatához.

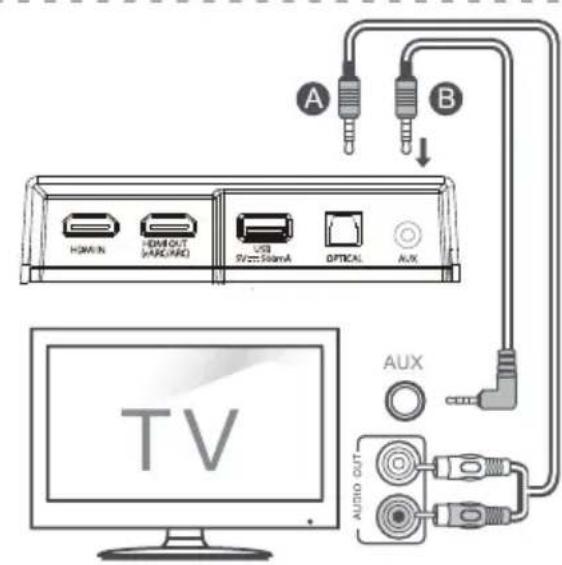

5.5 Csatlakoztatás az AUX aljzathoz
A: Használjon RCA-3,5 mm-es hangkábelt a TV hangkimeneti aljzatainak az egység AUX aljzatához való csatlakoztatásához. B: Használjon 3,5-3,5 mm-es hangkábelt a TV vagy külső hangeszköz AUX aljzatának az egység AUX aljzatához való csatlakoztatásához.
5.6 Áram csatlakoztatása
- A termék károsodásának a kockázata!
Győződjön meg arról, hogy a hálózati áram feszültsége megegyezik-e a besorolási címkére nyomtatott feszültség értékével, ez a címke az egység aljára vagy hátuljára van ragasztva.
A hálózati áramkábel csatlakoztatása előtt győződjön meg arról, hogy az összes többi csatlakoztatást elvégezte.

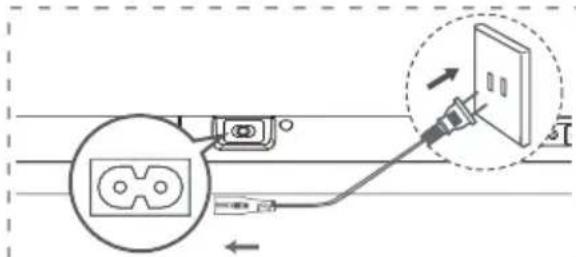

Hangprojektor
Az áramkábelt először a fő egység AC IN aljzatába dugja, és ezt követően dugja a konnektorba.

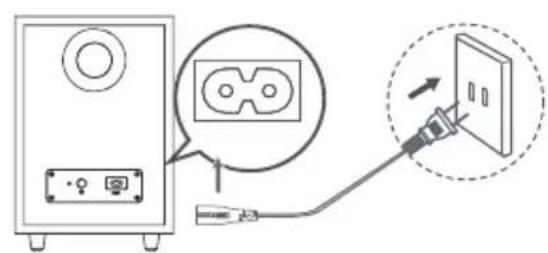

Mélynyomó
Az áramkábelt először a mélynyomó AC IN aljzatába dugja, és ezt követően dugja a konnektorba.
- Az áramkábel mennyisége és a dugvilla régiónként eltérő.
5.7 Párosítás a mélynyomóval
Automatikus párosítás
A mélysugárzó és a hangprojektor automatikusan párosul, ha mindkét egységet bedugják a hálózati aljzatba és bekapcsolják.
A két egység csatlakoztatásához nincs szükség kábelre.
- A gépek nélküli mélynyomó jelzőfényének állapota.
| LED állapot Állapot |
| Gyors villogás | A mélysugárzó párosítási MODban van |
| Folyamatosan világít | Csatlakoztatva / párosítás sikeres |
| Lassú villogás | csatlakoztatás / párosítás sikertelen |
MEGJEGYZÉSEK:
- A PAIR gombot ne nyomja meg a mélysugárzó hátulján, kivéve a kézi párosítás esetét.
- Ha az automatikus párosítás sikertelen, akkor kézzel párosítsa a mélysugárzót a főegységgel.
Kézi párosítás
- Győződjön meg arról, hogy az összes kábel jól van csatlakoztatva, és a főegység készenléti üzemmódban van.
- Nyomja meg a gombot a főegységen vagy a távirányítón a főegység bekapcsolásához.
- Nyomja meg a gombot a fő egységen vagy a távirányítón 3 másodpercig a Párosítás módba lépéshez. A kijelzőn megjelenik az "SW Pairing" felirat.
- Nyomja meg és tartsa lenyomva a mélysugárzó hátulján található PAIR gombot 2 másodpercig. A mélysugárzó párosítási módba lép, és a mélysugárzón lévő jelzőfény gyorsan villogni kezd.
- Miután a gezetek nélküli kapcsolat sikeres volt, a párosítás jelzőfénye világít, és a főegység kijelzőjén az „SW IN” felirat jelenik meg.
- Ha a párosítás jelzőfénye lassan villog, a gezetek nélküli kapcsolat meghiúsult. Húzza ki a mélysugárzó kábelét, majd 3 perc múlva csatlakoztassa újra a főkábelét. Ismételje meg az 1.–4. lépéseket.
MEGJEGYZÉSEK:
Ha a gezetek nélküli kapcsolódás ismételten sikertelen, ellenőrizze, hogy konfliktus vagy erős interferencia áll-e fenn (pl. elektronikus eszköz interferenciája) a helyszín körül. Szüntesse meg ezeket a konfliktusokat vagy erős interferenciákat, és ismételje meg a fenti eljárásokat.
- A mélysugárzónak 6 méteren (18 lábon) belül kell lennie a hangsugárzótól nyílt területen. Ha a főegység BE üzemmódban van, és nincs csatlakoztatva a mélysugárzóhoz, a mélysugárzó jelzőfénye lassan villog. Kövesse a fenti 1.–4. lépéseket a mélysugárzó és a főegység párosításához.
6. Alapműveletek
6.1 Készenlét/BE
Amikor a készüléket először csatlakoztatja a hálózati áram konnektorához, a készülék KÉSZENLÉTI üzemmódban lesz.
- Nyomja meg a gombot a főegységen vagy a távirányítón a főegység bekapcsolásához. Ismét nyomja meg a gombot, hogy az egységet visszakapcsolja KÉSZENLÉTI üzemmódba. Ha az egységet teljesen KI szeretné kapcsolni, akkor húzza ki az áramkábelt a konnektorból.
6.2 Automatikus készenlét / Automatikus ébredési funkció
[Automatikus készenlét] A hangprojektor úgy van beprogramozva, hogy automatikusan KÉSZENLÉTI módba lépjen, ha 15 percig nem érzékel hangot. Ez történhet például a lejátszás szüneteltetésekor, vagy ha véletlenül bekapcsolva marad a hangprojektor. – [Automatikus ébredés] Ha TV vagy külső eszköz van csatlakoztatva (HDMI IN/HDMI ARC/HDMI eARC/OPTICAL/AUX mód), az egység automatikusan bekapcsol, amikor a TV-t vagy a külső eszközt bekapcsolják.
A funkció letiltásához kövesse az alábbi lépéseket:
- BE módban a távirányítót a hangprojektor felé irányítva tartsa lenyomva a gombot 3 másodpercig a menü megnyitásához.
- A készülék kijelzőjén a „MENÜ” felirat jelenik meg.
- Nyomja meg a gombot egymás után 6-szor, a kijelzőn ez látható: Auto Wake [ON / OFF].
Vagy nyomja meg a ▷ I gombot egymás után 7-szer, a kijelzőn ez látható: Auto Standby [ON/OFF].
- Válassza ki a tartalmat a távirányító VOL +/- gombjaival, majd nyomja meg a II gombot a választás megerősítéséhez és a beállításokból való kilépéshez. A lépések megismétlésével a jellemző a „BE” és a „KI” állapot között vált.
6.3 Üzemmódok kiválasztása
- Nyomja meg többször a (FÖBRÁS) gombot a készüléken vagy a távirányítón a HDMI eARC/HDMI ARC, HDMI IN, OPTIKAI, AUX, USB, BT (Bluetooth) kiválasztásához.
- Nyomja meg a távirányító gombját a BT (Bluetooth) mód kiválasztásához.
- A kiválasztott üzemmód a kijelzőn megjelenik.
| Kijelzés Mód | |
| EARC | HDMI eARC |
| ARC | HDMI ARC |
| HIMI | HDMI IN |
| OPT | OPTIKAI |
| AUX | AUX |
| USB | USB |
| NO USB | Nincs USB csatlakoztatva |
| NO FILE | Nincs zene vagy |
| támogatott fájl |
| BT_IN | Bluetooth |
| NO BT | Csatlakoztatva |
| Nincs csatlakoztatva |
6.4 A mély / magas hang szintjének állítása
- A mély hangszint beállításához nyomja meg a távirányító BASS +/− gombjait (bass +5 / bass -5).
- A magas hangszint beállításához nyomja meg a távirányító TREBLE +/- gombjait (treble +5 / treble -5).
6.5 A térhatású hang BE/KI kapcsolása
- A térhatású hang bekapcsolásához nyomja meg a távvezérlő SURR gombját. A térhatású hang kikapcsolásához nyomja meg újra ezt a gombot.
6.6 A hangprojektor hangerejének beállítása
- Nyomja meg a +/- gombokat az egységen vagy a VOL+/VOL- gombokat a távirányítón a hangerő beállításához. Ha a hangot ki akarja kapcsolni, nyomja meg a (NÉMÍTÁS) gombot a távirányítón. Nyomja meg ismét a (NÉMÍTÁS) gombot, vagy nyomja meg a VOL + / VOL- gombokat a normál hallgatás folytatásához.
- USB módban nyomja meg a gombot vagy a / gombot a normál hallgatás újrakezdéséhez.
BT módban csak a csatlakoztatott telefon VOL+/VOL- gombjainak megnyomásával folytathatja a normál hallgatást.
6.7 Fényerő állítása
- A fényerő beállításához nyomja meg a távirányító DIMMER +/- gombjait.
6.8 Az Equalizer (EQ) effektus kiválasztása
Lejátszás közben nyomja meg a távirányító EQ gombját a kívánt előre beállított hangszínszabályzó kiválasztásához: ZENE, FILM, HÍREK, SPORT, ÉJSZAKAI, JÁTÉK, AI EQ.
6.9 A hangkésleltetés beállítása (AV SYNC)
A videokép feldolgozása néha hosszabb ideig tart, mint a hangjel feldolgozásához szükséges idő. Ezt hívjuk „késleltetésnek". A hangkésleltetés jellemzőt a késés helyesbítésére alakítottuk ki. - Csak az éppen lejátszás alatt lévő mód hangkésleltetésének beállítása. (Amint az a HDMI ARC hangkésleltetési módban biztosított, a késleltetési mód csak a HDMI ARC-re érvényes). - Alapértelmezetten a késés 00-ra van állítva. 1. BE üzemmódban nyomja meg és tartsa lenyomva a ▶ logót 3 másodpercig a menü megnyitásához, majd nyomja meg a ▶ logót egymás után 9-szer. A készülék kijelzőjén a „LT 00" felirat jelenik meg. 2. Nyomja meg a VOL + / - gombokat, 10 ms szakaszokkal léptetheti a késleltetési idő beállítását. A beállítható maximális késleltetés 200 ms. 3. Nyomja meg a gombot, vagy várjon 10 másodpercet a kilépéshez.
Tippek:
- Állítási tartomány: [00 ~ 200 ms]
- A hangkésleltetés beállítása csak digitális hang esetén érvényes (pl. HDMI IN, HDMI ARC, HDMI eARC, OPTIKAI).
A DTS:X® technológia virtuális többcsatornás virtuális térhatásokat biztosítanak a felhasználóknak, és magával ragadó hangerőt hoznak létre.
- BE módban a távirányítót a hangprojektor felé irányítva tartsa lenyomva a gombot 3 másodpercig a menü megnyitásához.
- A készülék kijelzőjén a „MENÜ" felirat jelenik meg.
DRC szint beállítás:
- Nyomja meg a gombot egymás után 10-szer, a kijelzőn ez látható: DRC 0/1/2.
A párbeszédvezérlés szintjének beállítása:
- Nyomja meg a gombot egymás után 11-szer, a kijelzőn ez látható: DCL 0/1/2/3/4/5/6.
Neural:X beállítás:
- Nyomja meg a gombot egymás után 12-szer, a kijelzőn ez látható: Neural X ON/OFF.
Virtual:X beállítás:
- Nyomja meg a gombot egymás után 13-szor, a kijelzőn ez látható: VIRTUAL X ON/OFF.
Megjegyzés:
A fenti műveletek főként a DTS-megfelelőségi követelményekre vonatkoznak, és csak a Virtuális:X beállítás áll nyitva a fogyasztók számára.
8. HDMI eARC/HDMI ARC, HDMI IN, OPTIKAI, AUX kezelése
1. Győződjön meg arról, hogy az egység a TV-hez vagy hangeszközhöz csatlakoztatva van. 2. Nyomja meg többször a gombot a készüléken vagy a távirányítón a HDMI eARC/HDMI ARC, HDMI IN, OPTIKAI, AUX, USB, BT (Bluetooth) mód kiválasztásához. 3. A lejátszási funkciókért közvetlenül működtesse a hangeszközt. 4. A VOL + / - gomb megnyomásával állítsa be a kívánt hangerőt.
Tippek:
- Előfordulhat, hogy az egység nem képes dekódolni a bemeneti forrásból érkező összes digitális audio formátumot. Ebben az esetben az egység elnémul. Ez NEM hiba. Győződjön meg arról, hogy a bemeneti forrás (pl. TV, játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM vagy Dolby Digital értékre van állítva (a hangbeállítás részleteit lásd a bemeneti forrás eszköz felhasználói kézikönyvében) HDMI eARC / OPTIKAI bemenet használatakor. Ha eltérő hangformátumot választ, az egység az alábbiakat érzékeli:
| Bemeneti Formátumok Kijelzés |
| PCM PCM | |
| Dolby Digital | DOLBY AUDIO / DOLBY SURROUND |
| Dolby Digital Plus | DOLBY AUDIO / DOLBY SURROUND |
| Dolby TrueHD | DOLBY AUDIO / DOLBY SURROUND |
| Dolby MAT MPCM | |
| Dolby Digital Plus-Atmos Dolby ATmos |
| Dolby TrueHD-Atmos DOLBY ATMOS |
| Dolby MAT-Atmos DOLBY ATMOS |
| DTS DTS | |
| DTS Discrete Surround | DTS |
| DTS-ES 6.1 Matrix | DTS |
| DTS-ES 6.1 Discrete | DTS |
| DTS 96/24 | DTS |
| DTS 96/24 ES Matrix | DTS |
| DTS Express | DTS |
| DTS-ES 8-Channel Discrete | DTS |
| DTS-HD High Resolution | DTS-HD |
| DTS-HD Master Audio | DTS-HD |
| DTS:X | DTS-X |
| DTS:X Master Audio | DTS-X |
9. Bluetooth kezelés
9.1 A bekapcsolt Bluetooth eszközök párosítása
A Bluetooth-eszköz elő csatlakoztatásakor ehhez az egységhez párosítania kell készülékét ezzel az egységgel.
Megjegyzések:
- Az egység és a Bluetooth eszköz közötti működési hatótávolság körülbelül 8 méter (26 láb), ha nincs semmilyen tárgy a Bluetooth eszköz és az egység között.
- Mielőtt Bluetooth eszközt csatlakoztatna ehhez az egységhez, győződjön meg arról, hogy ismeri az eszköz képességeit.
- Az összes Bluetooth eszközzel való kompatibilitás nem garantált.
- Az egység és a Bluetooth eszköz közötti bármilyen akadály csökkentheti a hatótávolságot. Ha a jel erőssége gyenge, a készülék megszakadhat, de automatikusan újra párosítási módba lép.
1. Ha az egység BE van kapcsolva, nyomja meg többször az egységen lévő gombot vagy a távirányító gombját a Bluetooth mód kiválasztásához. A „NO BT” jelenik meg a kijelzőn, ha az egység nincs párosítva egyetlen Bluetooth eszközzel sem. 2. Aktiválja a Bluetooth eszközt, és válassza ki a keresési módot. „Hisense AX3120G” jelenik meg a Bluetooth eszközök listájában. - Ha nem találja az egységet, nyomja meg és tartsa lenyomva a gombot BT módban 2 másodpercig, hogy kereshető legyen. A kijelzőn megjelenik a „BT Pairing” felirat, és hallani fogja az egység hangjelzését. 3. Válassza ki a „Hisense AX3120G” elemet a párosítási listában. A sikeres párosítás után az egységből figyelmeztető hangot fog hallani, és a kijelzőpanelen a „BT_IN” felirat látható. 4. Zene lejátszása csatlakoztatott Bluetooth eszközről.
A Bluetooth funkció leválasztásához a következőket teheti:
- Váltson másik forrásra az egységen.
- Tiltsa le a funkciót a Bluetooth-eszközön. A hangjelzés után a Bluetooth-eszköz leválasztásra kerül az egységről.
- Nyomja meg és tartsa lenyomva a gombot 2 másodpercig.
Tippek:
- Adja meg a „0000” jelszót, ha szükséges. Ha egyetlen más Bluetooth eszköz sem kerül párosításra ezzel az egységgel két percen belül, az egység helyreállítja korábbi kapcsolatát.
- Az egység akkor is lekapcsolódik, ha a készüléket hatótávolságon kívülre viszi. Ha újra szeretne csatlakoztatni készülékét ehhez az egységhez, helyezze hatótávolságon belülre. Ha az eszközt a hatótávolságon kívülre vitte és visszahozza, ellenőrizze, hogy az eszköz továbbra is csatlakozik-e az egységhez. Ha a kapcsolat megszakad, kövesse a fenti utasításokat, hogy újra párosítsa készülékét az egységgel.
9.2 Zenehallgatás Bluetooth készülékről
- Ha a csatlakoztatott Bluetooth eszköz támogatja a speciális hangelosztó profil (Advanced Audio Distribution Profile (A2DP)) funkciót, akkor az egységen keresztül hallgathatja a készüléken tárolt zenét.
- Ha a készülék támogatja a hang és kép távvezérlési profil (Audio Video Remote Control Profile (AVRCP)) funkciót is, akkor a készülék távirányítójával lejátszhatja a készüléken tárolt zenét.
- Párosítsa készülékét az egységgel.
- Zene lejátszása a készüléken keresztül (ha támogatja az A2DP-t).
- A lejátszás vezérléséhez használja a távirányítót (ha támogatja az AVRCP-t).
| II | A lejátszás elindítása, szüneteltétése vagy úrakezdésé. |
| /II | Az előző vagy a következő sávra lépés. |
10. USB-kezelés
1. Dugjon be egy USB-eszközt.
2. Nyomja meg ismételten az egységen vagy a távirányítón lévő gombot az USB-mód kiválasztásához.
3. Lejátszás közben:
| II | A lejatszás elindítása, szuneteltétése vagy úrakezdésé. |
| / II | Az előző vagy a következő sávra lépés. |
Tippek:
- Az egység legfeljebb 32 GB memóriával rendelkező USB-eszközöket képes támogatni.
- Előfordulhat, hogy ez a termék nem kompatibilis bizonyos típusú USB-tárolóeszközökkel. Ha USB-hosszabbító kábelt, USB-elosztót vagy többfunkciós USB-kártyaolvasót használ, előfordulhat, hogy a rendszer nem ismeri fel az USB-tárolóeszközt. Fájlok olvasása közben ne távolítsa el az USB-tárolóeszközt.
- Az USB-alkalmazásokhoz használható beágyazott USB teljes sebességű gazdagép sebessége nem haladhatja meg a 6,5 Mbps-ot. A FLAC formátumú fájloknál a 8107/8109-es maximális blokkméret maximum 4608-at támogathat.
| Kiterjesztés Kodek Mintavételi sebesség Bit sebesség | |
| *.mp3 | MPEG - 1 Layer1/2/3 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps |
| MPEG - 2 Layer1/2/3 16 kHz ~ 24 kHz | 8 kbps ~ 160 kbps |
| MPEG - 2.5 Layer3 8 kHz ~ 12 kHz |
| *.wma WMA7/8/9/STD 8 kHz ~ 48 kHz ≤ 320 kbps | |
| *.aac | AAC | 8 kHz ~ 96 kHz ≤ 1728 kbpsAAC-LC |
|
| HE-AAC |
| *.ogg | Vorbis codec | 8 kHz ~ 48 kHz ≤ 500 kbps |
| *.flac | - | 8 kHz ~ 192 kHz ≤ 9 Mbps |
| *.wav | PCM, LPCM, IMA_ADPCM, MPEG, ALAW, MULAW | 8 kHz ~ 192 kHz ≤ 9 Mbps |
| *.AIFF | PCM, ALAW, MULAW | 8 kHz ~ 192 kHz ≤ 9 Mbps |
| ·Csak a FAT 32 típusú USB formátum támogatott USB-tárolóeszköz csatlakoztatásához.
·Az *.ogg hangfajlok esetén az alábbi formátumok nem támogatottak:
1). block size 0 < 64 block size 0 > 2048; 2). block size 1 < 64, block size 1 > 4096; 3). codebook counter > 64;
4). codebook entry > 640; 5). floor counter > 4; 6). floor type 0; 7). residua counter > 4; 8). dimension != 2; 9). mapping
counter > 2; 10). mode couter > 2.
·A FLAC formátumú fajloknál a 8107/8109-es maximális blokkmérét maximum 4608-at támogathat. |
- BE üzemmódban nyomja meg és tartsa lenyomva a gombot 3 másodpercig a menü megnyitásához.
- Válassza ki a tartalmat a / gombokkal.
- Módosítsa az egyes beállítások kezdeti értékeit a VOL +/- gombokkal.
- Nyomja meg a gombot a választás megerősítéséhez és a beállításokból való kilépéshez. Ha 10 másodpercen belül nem nyomnak meg gombot, a rendszer automatikusan kilép a menüből.
| Kijelzés
(nyomja meg a lal / gombokat | Leíras
(nyomja meg a VOL +/- gombokat) |
| 1 | MOVIE | Hangszínszabályzo (EQ)
Effektus Kiválasztása (FILM, ZENE, JATEK, HIREK, SPORT, ÉJSZAKAI, AI) |
| 2 | SUR OFF | A Térhatásu Hangot Kapcsolja [BE/KI] |
| 3 | JAS O | A Basszussint Beállítása |
| 4 | TRE O | A Magas Hangok Szintjének Beállítása |
| 5 | IM O | Állítsa Be A Fényerőt (Fényerőszabályzo szintje: DIM 0/1/2/3, lépjen ki a menüból a hatásossá tínel érdekében) |
| 6 | AUTO WAKE OFF | Automatikus Ébresztés Kapcsolása [BE/KI] |
| 7 | AUTOSTANDBY OFF | Automatikus Készenléti Allapot Kapcsolása [BE/KI] |
| 8 | JEEP ON | Hangjelzés Kapcsolása [BE/KI] |
| 9 | LT O | Hangkésleltetés (AV SYNC) beállítása |
| 10 | IRCO | DTS DRC Szint Állítás: DRC 0/1/2 |
| 11 | JCLO | DTS Párbeszédvezéról Szint Állítás: DCL 0/1/2/3/4/5/6 |
| 12 | NEURAL ON | Kapcsoló: DTS Neural [BE/KI] |
| 13 | VIRTUALX | Kapcsoló: DTS Virtual:X [BE/KI] |
| 14 | BASSBOOST ON | Kapcsoló: Mélhyang Erősítés [BE/KI] |
12. Hibaelhárítás
A garancia érvényességének megőrzése érdekében soha ne próbálja meg saját maga megjavítani az egységet. Ha probléma merül fel az egység használata közben, ellenőrizze a következő pontokat, mielőtt szervizt kérne.
Nincs áram
Győződjön meg arról, hogy az egység hálózati kábele megfelelően van csatlakoztatva. Ellenőrizze, hogy van-e áram a hálózati csatlakozón. - Az egység bekapcsolásához nyomja meg a készenléti gombot.
A távirányító nem működik
Mielőtt megnyomja a lejátszás vezérlő gombját, először válassza ki a megfelelő forrást. - Csökkentse a távirányító és az egység közötti távolságot. - Úgy helyezze be az elemeket, hogy a polaritásuk (+/-) a jelzésnek megfelelően álljon. Cserélje ki az elemeket. - Irányítsa a távirányítót közvetlenül az egység elején lévő érzékelőre.
Nincs hang
Győződjön meg arról, hogy az egység nincs némítva. Nyomja meg a vagy a VOL+ gombot a normál hang újrakezdéséhez. - Nyomja meg a gombot az egységen vagy a távirányítón az audio-projektor készenléti üzemmódba állításához. Ezután nyomja meg a gombot ismét, hogy bekapcsolja az audio-projektort. Húzza ki úgy az audio-projektor, mint a mélynyomó áramkábelét a konnektorból, majd dugja azokat vissza. Kapcsolja be az audio-projektort. Ellenőrizze, hogy a bemeneti forrás hangbeállítása (pl. TV, játékkonzol, DVD lejátszó stb.) PCM vagy Dolby Digital módra van-e állítva digitális (pl. HDMI, OPTIKAI) csatlakozás esetén. - A mélynyomó tartományon kívül van, helyezze közelebb a mélynyomót az audio-projektorhoz. Gondoskodjon arról, hogy a mélynyomó az audio-projektor 5 m-es körzetén belül legyen (minél közelebb, annál jobb). Az audio-projektor esetleg elveszítette a kapcsolatát a mélynyomóval. Párosítsa ismét az egységeket a „Vezeték nélküli mélynyomó audio-projektorral való párosítása” című szakaszban írt lépések szerint. - Előfordulhat, hogy az egység nem képes dekódolni a bemeneti forrásból érkező összes digitális audio formátumot. Ebben az esetben az egység elnémul. Ez NEM hiba. Az eszköz nincs némítva.
Nem találom ennek az egységnek a nevét Bluetooth párosításhoz a Bluetooth eszközömön
Ellenőrizze, hogy aktiválva van-e a Bluetooth funkció a Bluetooth készüléken. - Ellenőrizze, hogy már párosította-e az egységet a Bluetooth készülékkel.
Ez egy 15 perces kikapcsolási funkció, amely az energiahatékonyság egyik standard ERPII követelménye
Ha az egység külső bemeneti jelszintje túl alacsony, az egység 15 perc múlva automatikusan kikapcsol. Kérjük, növelje a külső eszköz hangerejét. - További hálózati berendezés adatokat lásd a következő webhelyen: https://hisense.fr/cat-product/barres-de-son/
A mélynyomó nem tesz semmit, vagy a mélynyomó jelzőfénye nem világít
Kérjük, húzza ki a tápkábelt a hálózati csatlakozóból, majd 4 perc elteltével csatlakoztassa újra a mélynyomó újraindításához.
13. Műszaki adatok
| Modellnév | AX3120G |
| Hangprojektor |
| Áramellátás AC 100-240 V ~ 50/60 Hz | |
| Energiafogyasztás 20 W | |
| Készenlétí áramfogyasztás < 0,50 W | |
| Lejátszásra szolgáló USB portUSB kompatibilitésUSB lejátszás támogatása/fajlformátumok | 5 V = 500 mANagysebességő USB (2.0) / FAT32 / FAT1632 GB (max.), WAV/WMA/MP3/FLAC/ALAC |
| Mérétek (Szelesség × Magasság × Mélység) | 920 × 60 × 90 mm / 36,2" × 2,4" × 3,5" |
| Nettó tõmeg 2,9 kg | |
| Frekvenciaválasz 150 Hz ~ 20 kHz | |
| Üzemi hõmér séklet 0°C - 45°C | |
| Vezetéknélkūli adatok |
| Bluetooth verzió / profilokBluetooth frekvencia tartományBluetooth max. átviteli teljesitmény (EIRP) | V5.32400 MHz ~ 2483,5 MHz≤ 10 dBm |
| Moduláciotiupus GFSK, π/4 DQPSK, 8DPSK | |
| Mélynyomó |
| Áramellátás AC 100-240 V ~ 50/60 Hz | |
| Energiafogyasztás 15 W | |
| Készenlétí áramfogyasztás < 0,50 W | |
| Mérétek (szélesség × magasság × mélység) | 214 × 294 × 304 mm / 8,4" × 11,6" × 12" |
| Nettó tõmeg 5,27 kg | |
| Frekvenciaválasz 40 Hz ~ 180 kHz | |
| Erõsítõ (Max. Hangteljesitmény) |
| Összesen 360 W | |
| Fõ egység 240 W | |
| Mélynyomó 120 W | |
| Távirányító |
| Távolság/szög | 19,7 láb (6 m) / 30° |
| Elemtípus AAA (1,5 V × 2) | |
HU

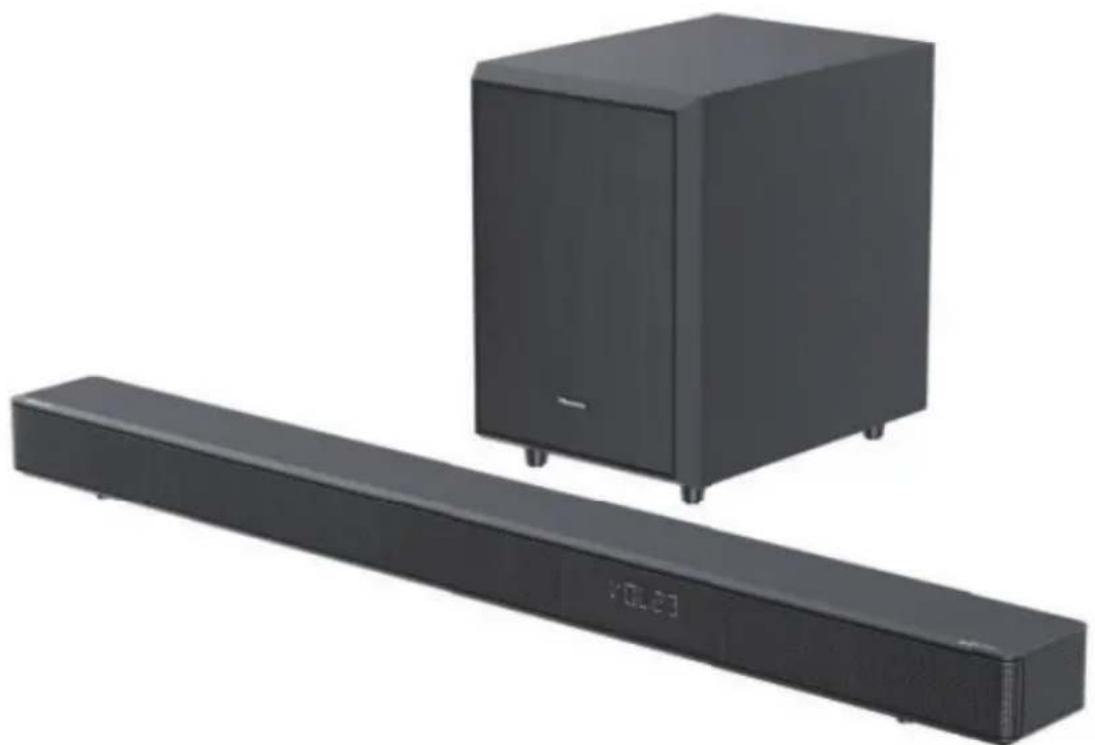

Soundbar hangszóró 3.1.2 csatornával, vezeték nélküli mélynyomóval
Modell: AX3120G
SR
360W
Max Audio Teljesítmény
Dolby Atmos dtsx
HDMI
HIGH-DEFINITION MULTIMEDIA INTERFACE
Bluetooth
CE
UK CA
FELHASZNÁLÓI KÉZIKÖNYV
Tartalom
- Támogatott bemeneti audioformátumok 3
- A csomag tartalma 4
- Alkatrészek azonosítása 5
3.1 Fő egység 5 3.2 Vezeték nélküli mélynyomó 5 3.3 Távirányító 6
- Előkészületek 7
4.1 A távirányító előkészítése 7 4.2 A távirányító elemének cseréje 7 4.3 Elhelyezés és felszerelés 7 4.4 A Soundbar hangfal felszerelése a falra 8
- Csatlakoztatás 9
5.1 Dolby Atmos 9 5.2 DTS:X 9 5.3 HDMI-csatlakozó használata 9 5.4 OPTICAL aljzat használata 10 5.5 Csatlakoztatás az AUX-csatlakozóhoz 10 5.6 Tápellátás csatlakoztatása 10 5.7 Párosítás a mélynyomóval 11
