MANUALE UTENTE AX3120G HISENSE
Configurazione semplice Un telecomando Configurazione rapida
360W Max Audio Power
Dolby Atmos
HDMI
Bluetooth C E
MANUALE UTENTE
Prima di utilizzare la soundbar, leggere attentamente questo manuale e conservarlo per future consultazioni.
Contenuto
- Importanti istruzioni di sicurezza 3
1.1 Sicurezza 3 1.2 Avviso 4 1.3 Formati audio in ingresso supportati 6
- Cosa c'è nella confezione 7
- Identificare le parti 8
3.1 Unità Principale 8 3.2 Subwoofer wireless 8 3.3 Telecomando 9
- Preparazioni 10
4.1 Preparare il telecomando 10 4.2 Sostituire la batteria del telecomando 10 4.3 Posizionamento e montaggio 10 4.4 Installazione della Soundbar a muro 11
- Collegamenti 12
5.1 Dolby Atmos 12 5.2 DTS:X 12 5.3 Utilizzare la presa HDMI 12 5.4 Utilizzare la presa OPTICAL 13 5.5 Connettere alla presa AUX 13 5.6 Collegare l'alimentazione 13 5.7 Accoppiare col subwoofer 14
- Operazioni di base 14
6.1 Standby/accensione 14 6.2 Funzione standby automatico / accensione automatica 14 6.3 Selezionare Modalità 15 6.4 Regolare i livelli di bassi/alti 15 6.5 Attivare o disattivare il surround 15 6.6 Regolare il volume della soundbar 15 6.7 Regolare la luminosità 15 6.8 Selezionare l'effetto dell'Equalizzatore (EQ). 15 6.9 Impostare il ritardo Audio (AV SYNC). 15
- Utilizzo DTS:X 16
7.1 Funzioni DRC / Controllo del dialogo / Neural:X / Virtual:X 16
- Utilizzo HDMI eARC/HDMI ARC, INGRESSO HDMI, OTTICA, AUX 16
- Utilizzo del Bluetooth 17
9.1 Accoppiare dispositivi con Bluetooth 17 9.2 Ascoltare la musica da dispositivi Bluetooth 17
- Utilizzo USB 18
- Menu configurazione 19
- Risoluzione dei problemi 19
- Specifiche 21
1. Importanti istruzioni di sicurezza
| CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN | |
| |
| CAUTELA | |
| RISCHIO DI SHOCK ELETTRICO NON APRIRE |
Il simbolo del fulmine con la freccia all'interno di un triangolo equilatero serve ad avvisare l'utente della presenza di "voltaggio pericoloso" non isolato all'interno del prodotto che può essere di potenza sufficiente per costituire un rischio di shock elettrico per le persone.
Il punto esclamativo all'interno del triangolo equilatero serve ad avvisare l'utente della presenza di operazioni importanti e istruzioni di manutenzione (e riparazione) nel manuale che accompagna l'apparato.
1.1 Sicurezza
1 Leggere queste istruzioni - Tutte le istruzioni di operatività e di sicurezza devono essere lette prima di utilizzare il prodotto. 2 Conservare queste istruzioni - le istruzioni di operatività e di sicurezza devono essere conservate per futura consultazione. 3 Fare attenzione a tutti gli avvisi - Tutti gli avvisi sul prodotto e nelle istruzioni d'utilizzo devono essere rispettati. 4 Seguite tutte le istruzioni - Tutte le istruzioni d'uso e operatività devono essere seguite. 5 Non usare questo apparato vicino all'acqua - L'apparecchio non deve essere usato vicino all'acqua o in luoghi umidi - per esempio in cantine umide o vicino a piscine e simili. 6 Pulire solo con un panno asciutto. 7 Non bloccare nessuna delle aperture di ventilazione. Installare secondo le istruzioni del produttore. 8 Non installare vicino a sorgenti di calore come radiatori, griglie di riscaldamento, fornelli o altri apparati (inclusi gli amplificatori) che producano calore. 9 L'unità è fornita di un carrello o alimentazione standard e una spina fissa che per ragioni di sicurezza non devono essere modificati. Se la spina fornita non corrisponde alla presa, consultare un elettricista per la sostituzione della presa obsoleta.
10 Proteggere il cavo di alimentazione dal calpestamento o dall'essere pizzicato, specialmente vicino alla presa, convenienza recipienti, ed al punto dove esce dall'apparato. 11 Utilizzare accessori ed appendici del tipo specificato dal produttore.
12 Utilizzare solo carrelli, sostegni, tripodi, braccetti o tavoli specificati dal produttore o venduti con l'apparecchio. Quando si usa un carrello, prestare attenzione nel muovere la combinazione carrello/apparecchio per evitare ferite da ribaltamento. 13 Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi. 14 Per tutta la manutenzione fare riferimento a personale di servizio qualificato. È necessaria la manutenzione quando l'apparecchio è stato danneggiato in qualunque modo, per esempio se il cavo di alimentazione o la spina sono danneggiati, se è stato versato del liquido o se oggetti sono caduti sull'apparecchio, se è stato esposto a pioggia o umidità, se non funziona normalmente o se è stato fatto cadere. 15 Questo apparecchio è un elettrodomestico di classe II o a doppio isolamento elettrico. È stato progettato in modo tale da non richiedere una connessione di sicurezza alla messa a terra. 16 Non posizionare oggetti pieni di liquidi come bicchieri sull'unità. 17 La distanza minima intorno all'apparecchio per una ventilazione sufficiente è di 5 cm. 18 La ventilazione non deve essere impedita coprendo le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc. 19 Non posizionare sorgenti di fiamme libere, come candele accese, sull'apparecchio. 20 Le batterie devono essere riciclate o smaltite in conformità con le linee guida statali e locali. 21 L'unità può essere usata in climi moderati tropicali.
Cautela:
- L'uso di controlli, regolazioni o l'esecuzione di procedure diverse da quelle descritte in questo manuale può avere come conseguenza l'esposizione pericolosa alla radiazione.
- Per ridurre il rischio di incendi o shock elettrico, non esporre quest'unità a pioggia o umidità. L'unità non deve essere esposta a gocciolamenti o schizzi d'acqua, e nessun oggetto riempito con liquidi come i vasi dovrebbe essere posizionato sull'unità.
- Dove l'alimentatore/accoppiatore per uso domestico venga usato come dispositivo di sconnessione, il dispositivo di scollegamento dovrà rimanere prontamente utilizzabile.
- Pericolo di esplosione se la batteria è sostituita in modo scorretto. Sostituirle solo con un tipo uguale o equivalente.
1.2 Avviso
- La batteria (batterie o pacco batterie) non deve essere esposta a calore eccessivo come fuoco, o altre sorgenti di calore diretto.
- Prima di utilizzare questo sistema, controllarne il voltaggio per confermare che sia identico al voltaggio della fornitura di corrente locale. Non posizionare questa unità vicino a forti campi magnetici. Non posizionare quest'unità sull'amplificatore o ricevitore.
- Se un qualsiasi oggetto solido o liquido cade sul sistema, scollegarlo e farlo controllare a personale qualificato prima di continuarne l'utilizzo.
- Non cercare di pulire l'unità con solventi chimici perché ciò potrebbe danneggiarne la finitura. Utilizzare un panno pulito asciutto o leggermente umido.
- Quando si scollega il cavo alla presa, tirare sempre la spina e mai il cavo stesso.
- Cambiamenti o modifiche a questa unità che non siano espressamente autorizzati dalla parte responsabile per la conformità possono annullare l'autorità dell'utente a utilizzare l'apparecchio. L'etichetta di classificazione è incollata sul retro o sul fondo dell'apparecchio.
- Questo apparecchio deve essere installato e utilizzato a una distanza minima di 20 cm tra il radiatore e il corpo dell'utente.
Utilizzo della batteria CAUTELA
Per impedire perdite alla batteria che potrebbero causare infortuni fisici, danni ai beni o all'apparecchio:
- Installare correttamente tutte le batterie, + e - come segnati nell'apparecchio. Non mescolare batterie nuove e vecchie.
- Non mescolare batterie alcaline, standard (carbone-zinco) o ricaricabili (Ni-Cd, Ni-MH, ecc.).
- Rimuovere le batterie quando il telecomando non viene usato per un lungo periodo.
Smaltimento corretto del prodotto. Questo marchio indica che questo prodotto non deve essere smaltito con la spazzatura domestica in tutta Europa. Per prevenire possibili danni all'ambiente o alla salute umana dovuti allo
smaltimento incontrollato, riciclate responsabilmente per promuovere l'utilizzo sostenibile delle materie prime. Per gettare il vostro dispositivo usato, fate uso dei sistemi di raccolta o contattate il rivenditore dove il prodotto è stato acquistato. Loro potranno ritirare il prodotto per riciclarlo in modo sicuro per l'ambiente.
CE
Con la presente dichiariamo che questo equipaggiamento è conforme ai requisiti essenziali e agli altri requisiti rilevanti della Direttiva 2014/53/EU.
Bluetooth
La parola e i loghi Bluetooth® sono marchi registrati di proprietà della Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte della Hisense è concesso in licenza. Altri marchi e nomi commerciali sono proprietà dei rispettivi proprietari.
HOMI
H2-DEFINITION MULTIMEDIA INTERFACE
I termini HDMI e HDMI High-Definition Multimedia Interface, e il logo HDMI sono marchi commerciali o registrati di HDMI Licensing Administrator, Inc.
Dolby Atmos
Dolby, Dolby Atmos, e il simbolo della doppia-D sono marchi registrati della Dolby Laboratories Licensing Corporation. Prodotto su licenza della Dolby Laboratories. Opere confidenziali non pubblicate. Copyright © 2012-2021 Dolby Laboratories. Tutti i diritti riservati.
Roku, il logo Roku, Roku TV, Roku TV Ready, e il logo Roku TV Ready sono marchi commerciali e/o registrati della Roku, Inc. Questo prodotto supporta Roku TV Ready negli Stati Uniti, nel Regno Unito, in Messico e Canada. Le nazioni potrebbero cambiare. Per la lista più aggiornata di nazioni in cui questo prodotto supporta Roku TV Ready, inviare una e-mail a rokutvready@roku.com.
DTS
Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza della DTS, Inc. o DTS Licensing Limited. DTS, DTS:X, Virtual:X, e il logo DTS:X sono marchi commerciali registrati o marchi commerciali della DTS, Inc. negli Stati Uniti e in altre nazioni. © 2021 DTS, Inc. TUTTI I DIRITTI RISERVATI.
: Formato supportato. ---: Formato file non supportato.
IT
2. Cosa c'è nella confezione
Unità Principale
Subwoofer wireless
Cavo di alimentazione AC ×2 Per l'unità Principale/subwoofer wireless
* Il tipo di spina cambia in base alla regione
Cavo HDMI / Cavo Ottico
Braccetti (×2) / Viti braccetti (×2) / Ancoraggi a muro (×2)
Telecomando / Batterie AAA ×2
Manuale utente / Guida rapida all'avvio
- La lunghezza del cavo di alimentazione ed il tipo di spina variano in base alla regione. Le immagini, le illustrazioni, e i disegni mostrati su questo Manuale dell'utente sono solo per riferimento. Il prodotto effettivo potrebbe variare nell'aspetto.
- Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.
3. Identificare le parti

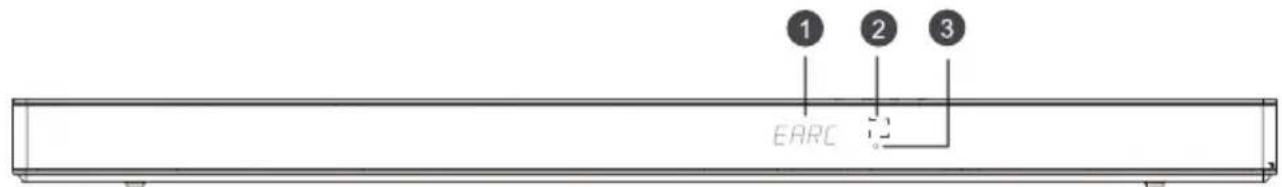

3.1 Unità Principale
IT
① Finestra di visualizzazione
Mostra lo stato corrente.
Sensore del telecomando
Riceve i segnali remoti del telecomando.
③ Spia Standby rossa
- Sempre accesa In modalità standby
(4) Tasto (ACCESO/SPENTO)
Passa l'unità dalla modalità ACCESO alla modalità STANDBY.
⑤ Tasto (SORGENTE)
Selezionare la modalità riproduzione.
6 Tasto (VOL+/VOL-)
Aumenta/diminuisce il livello del volume.

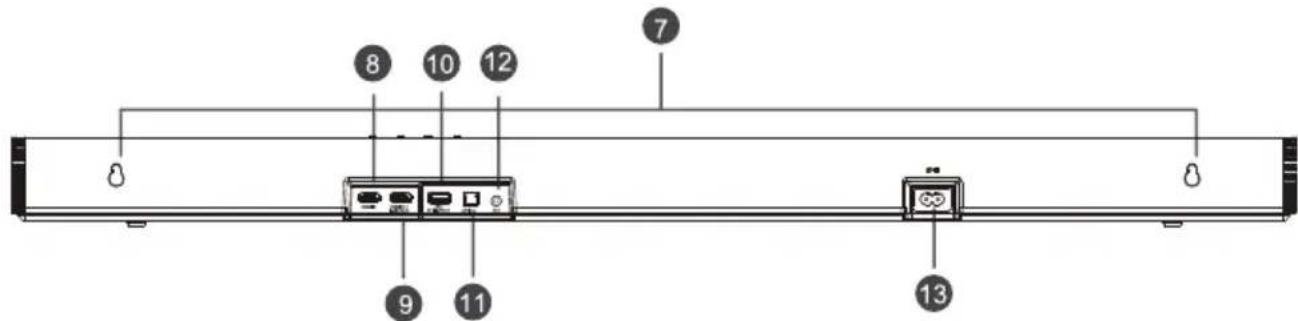

(7) Staffa muro
Installare le viti della staffa a muro nel montaggio a muro dell'unità.
8 Presa HDMI IN
Per connettere dispositivi con sorgente HDMI, come un lettore DVD, lettore Blu-ray Disc™ o console di gioco.
9 Presa HDMI OUT (TV eARC/ARC)
La porta per connettere al televisore. La porta supporta la funzione eARC/ARC HDMI, che permette alla soundbar di riprodurre l'audio proveniente dal televisore connesso.

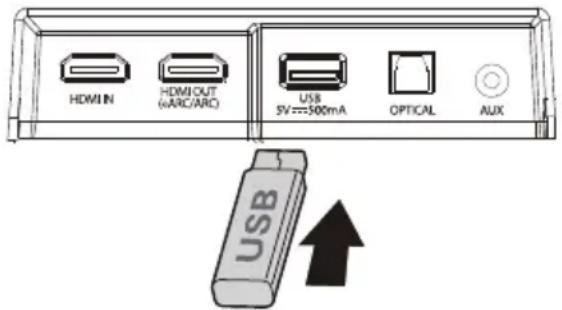

10 Presa USB
Inserire un dispositivo USB per riprodurre la musica.
11 Presa OPTICAL
Connette alla presa OPTICAL OUT sul dispositivo esterno.
(12) Presa AUX
Collega ad un dispositivo audio digitale esterno.
(13) Presa AC IN
Collega alla fornitura alimentazione principale.

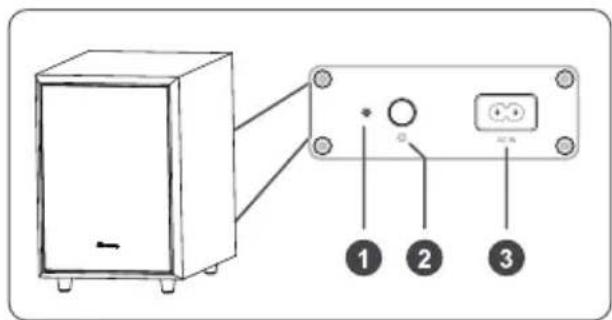

3.2 Subwoofer wireless
①
Spia
| ·Lampeggia
rapidamente | Il subwoofer è in modalità
accoppiamento |
| ·Sempre accesa | Connesso/appaiato con successo |
| ·Lampeggia
lentamente | Connessione/accompiamento
Fallito |
Tasto PAIR
| 2 secondi | Elimare gli appaiamenti registrati e accedere alla modalità accoppiamento |
(3) Presa AC IN
Collega alla fornitura alimentazione principale.
IT

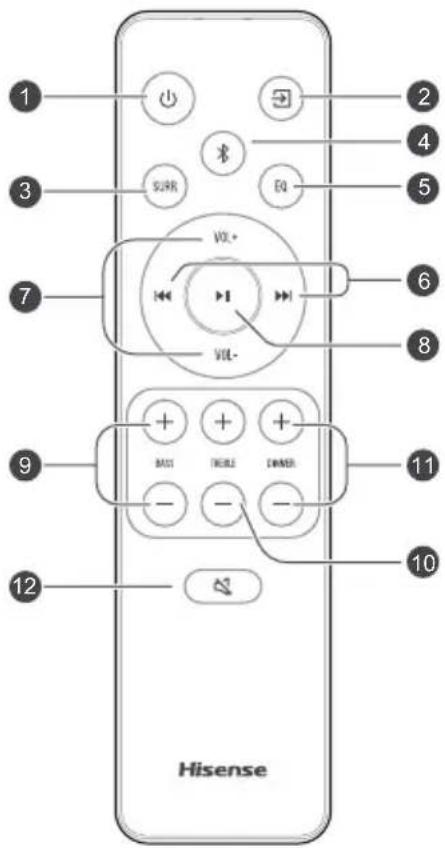

3.3 Telekomando
①
Passa l'unità dalla modalità ACCESO alla modalità STANDBY.
②
Selezionare la modalità riproduzione.
③ SURR
ATTIVA o DISATTIVA il Surround.
(4) (Bluetooth)
Seleziona la modalità Bluetooth. Tenere premuto il tasto (Bluetooth) per attivare la funzione di accoppiamento in modalità Bluetooth, o scollegare il dispositivo Bluetooth appaiato esistente.
⑤ EQ
Seleziona MUSICA/FILM/NOTIZIE/SPORT/NOTTE/GIOCHI/Al.
⑥
Salta alla traccia precedente/successiva in modalità Bluetooth/USB.
⑦ VOL+/VOL-
Aumenta/diminuisce il livello del volume.
⑧
Play/pausa/riprendi riproduzione in modalità Bluetooth/USB. Tenere premuto il tasto per 3 secondi per accedere al menu impostazioni. Confermare una selezione.
BASS+/-
Controllo del livello dei bassi.
10 TREBLE+/-
Controllo del livello degli alti.
DIMMER+/-
Regola la luminosità dello schermo.
12 (MUTO)
Mette in muto o riattiva l'audio.
4. Preparazioni
4.1 Preparare il telecomando
Il telecomando fornito permette di controllare l'unità a distanza.
- Anche se il telecomando è utilizzato entro il raggio effettivo di 6 metri, il suo funzionamento può essere disturbato se ci sono ostacoli tra esso e l'unità.
- Se il telecomando è utilizzato vicino ad altri prodotti che generano raggi infrarossi, o se i telecomandi di altri dispositivi a raggi infrarossi sono utilizzati vicino all'unità, potrebbe funzionare in modo errato. Viceversa, anche gli altri prodotti potrebbero funzionare in modo errato.
4.2 Sostituire la batteria del telecomando
1 Premere e sollevare il coperchio posteriore per aprire lo scomparto batterie del telecomando. 2 Inserire due batterie AAA. Assicurarsi di allineare le estremità (+) e (-) delle batterie con i segni (+) e (-) indicati nello scomparto batterie. 3 Chiudere lo sportello dello scomparto batterie.
Precauzioni riguardo le batterie
Assicurarsi di inserire le batterie con le polarità positiva e negativa corrette. Utilizzare batterie dello stesso tipo. Non usare mai tipi di batterie diversi assieme. Non possono essere usate pile ricaricabili o non ricaricabili. Fare riferimento alle precauzioni sulle loro etichette. Stare attenti alle unghie quando si estrae il coperchio batteria e le batterie. Non far cadere il telecomando. Non lasciare che oggetti colpiscano il telecomando. Non fare cadere acqua o altri liquidi sul telecomando. Non posizionare il telecomando su un oggetto umido. Non posizionare il telecomando alla luce diretta del sole o vicino a sorgenti di calore eccessivo. Rimuovere le batterie dal telecomando quando non viene usato per un lungo periodo di tempo, perché potrebbero causare corrosione o perdita di liquido e quindi causare infortuni e/o danni alla proprietà, e/o incendi.
- Non utilizzare batterie diverse da quelle specificate. Non mescolare batterie vecchie con batterie nuove. Non ricaricare mai una batteria a meno che non si confermi che sia del tipo ricaricabile.
4.3 Posizionamento e montaggio
Posizionamento
A Se il televisore è posizionato su un tavolo, si può mettere l'unità sul tavolo direttamente di fronte al supporto del televisore, centrata con lo schermo. B Se il televisore è attaccato al muro, si può montare l'unità su di esso direttamente sotto lo schermo del televisore.
Nota: L'unità deve essere posizionata in modo da evitare di coprire il ricevitore di segnale del televisore o il telecomando del televisore non funzionerà.

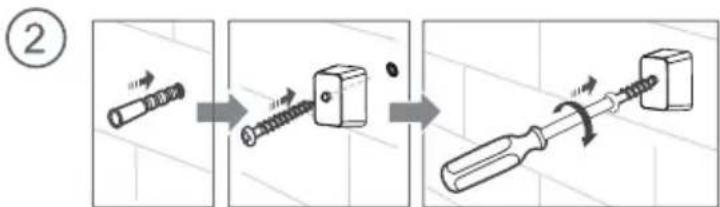

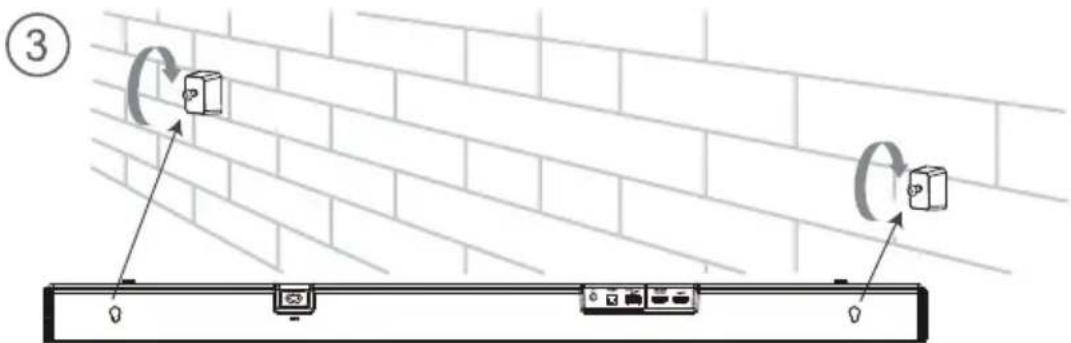

4.4 Installazione della Soundbar a muro
Note:
- L'installazione deve essere effettuata solo da personale qualificato. Il montaggio errato può essere conseguenza di gravi infortuni personali e danni alle proprietà (se avete intenzione di montare il prodotto in autonomia, dovrete controllare che dietro il muro non passino cavi della corrente o tubi idraulici). È responsabilità dell'installatore verificare che il muro supporti in sicurezza il carico totale dell'unità e dei braccetti.
- Sono necessari strumenti aggiuntivi (non inclusi) per l'installazione.
- Non stringere troppo le viti.
- Conservare il libretto delle istruzioni per future consultazioni.
- Utilizzare un rilevatore per cavi elettrici per controllare il tipo di muro prima di trapanare e montare.
AVVISO
- Per prevenire infortuni, questo apparecchio deve essere ancorato saldamente al pavimento/muro come da istruzioni di installazione.
- Altezza suggerita per il montaggio a muro: ≤ 1,5 metri.
5. Collegamenti
5.1 Dolby Atmos
Dolby Atmos® vi dà un'esperienza di ascolto immersiva restituendo l'audio in uno spazio tridimensionale, e tutta la ricchezza, la chiarezza e la potenza del suono Dolby. Per maggiori informazioni, visitare: dolby.com/technologies/dolby-atmos
5.2 DTS:X
DTS:X, il suono perimetrale non è più costretto alla posizione degli altoparlanti fissa o da canali di segnale specifici.
Per usare Dolby Atmos®/DTS:X
Dolby Atmos® / DTS:X è disponibile in modalità HDMI eARC/ARC. Per i dettagli sul collegamento, fare riferimento a "Collegamento HDMI". HDMI eARC/ARC
- Per usare la modalità Dolby Atmos® / DTS:X, il televisore deve supportare il passaggio audio Dolby Atmos® / DTS:X o HDMI.
- Assicurarsi che "Bitstream", "RAW" o "No Encoding" sia selezionato per la voce bitstream nell'uscita audio del dispositivo esterno connesso (per esempio, lettore Blu-ray DVD, TV, etc.).
- Quando si entra nel formato Dolby Atmos / DTS:X / Dolby Digital / PCM, la soundbar mostrerà DOLBY ATMOS / DTS:X / DOLBY AUDIO / PCM AUDIO.
5.3 Utilizzo della presa HDMI
Alcune TV HDR 4K richiedono che l'ingresso HDMI o le impostazioni immagine siano impostate per la ricezione di contenuto HDR. Per maggiori dettagli sulla configurazione del display HDR, fare riferimento al manuale di istruzioni del televisore. Utilizzare un cavo HDMI per collegare la soundbar, l'equipaggiamento AV e il televisore:

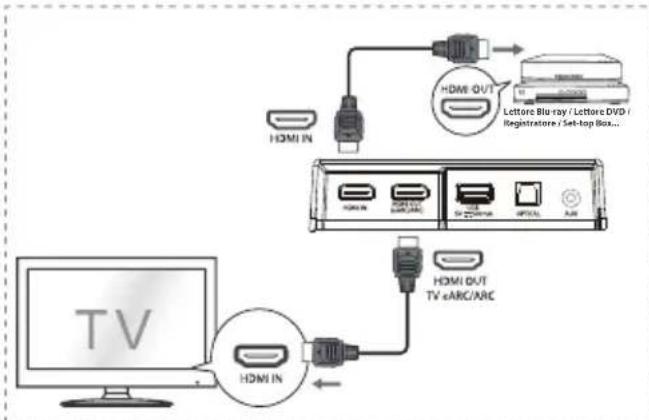

Metodo 1: HDMI standard
- Se il televisore non è conforme con HDMI ARC, connettere la soundbar al televisore attraverso una connessione HDMI standard.
- Usare un cavo HDMI per connettere la presa HDMI OUT (eARC/ARC) della soundbar alla presa HDMI IN del televisore.
- Utilizzare un cavo HDMI per connettere la presa HDMI IN della soundbar ai dispositivi esterni
(per esempio, console di gioco, lettori DVD e Blu-ray).

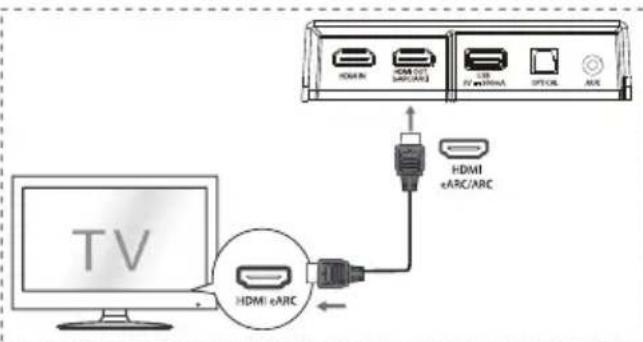

Metodo 2:
eARC / ARC (canale di ritorno audio)
La funzione eARC / ARC (canale di ritorno audio) permette di inviare l'audio dal televisore conforme ARC alla soundbar attraverso una singola connessione HDMI. Per godere della funzione ARC, assicurarsi che il televisore sia conforme sia a HDMI-CEC sia ad ARC impostato adeguatamente. Quando impostato correttamente, è possibile usare il telecomando del televisore per regolare il volume (VOL + / - e MUTO) della soundbar.
- Collegare il cavo HDMI alla presa HDMI OUT (TV eARC/ARC) dell'unità alla presa HDMI del televisore conforme ad ARC. Quindi premere il telecomando per selezionare HDMI eARC.
Consiglio:
- Il televisore deve supportare le funzioni HDMI-CEC e ARC. HDMI-CEC e ARC devono essere impostati su Acceso.
- Il metodo per impostare HDMI-CEC e ARC potrebbe differire a seconda del televisore. Per maggiori dettagli riguardo la funzione ARC, fare riferimento al manuale dell'utente.
- ARC funziona solo con dispositivi che siano anch'essi dotati di HDMI ARC oppure che utilizzino un cavo HDMI 1.4 (e superiore).

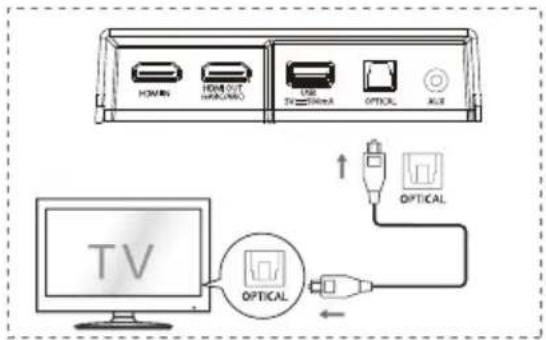

5.4 Utilizzo della presa OPTICAL
- Collegare un cavo ottico alla presa OPTICAL OUT del televisore e alla presa OPTICAL sull'unità.

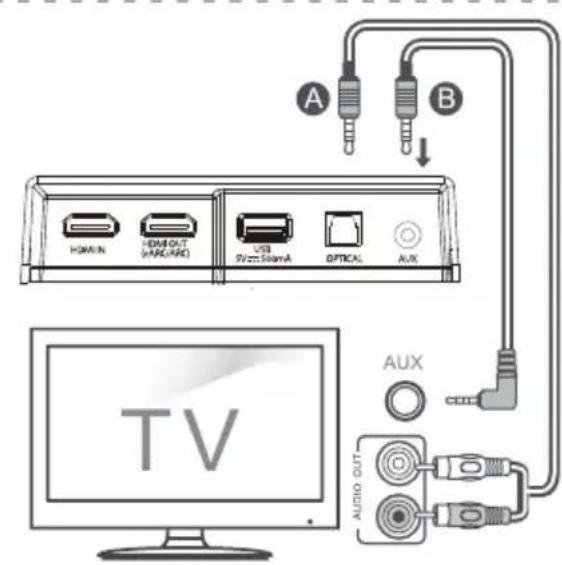

5.5 Collegamento alla presa AUX
A. Utilizzare un cavo audio RCA da 3,5 mm (non incluso) per collegare la presa di uscita del televisore alla presa AUX sull'unità. B. Utilizzare un cavo audio da 3,5 mm a 3,5 mm per collegare la presa AUX esterna del televisore o del dispositivo audio e la presa AUX sull'unità.

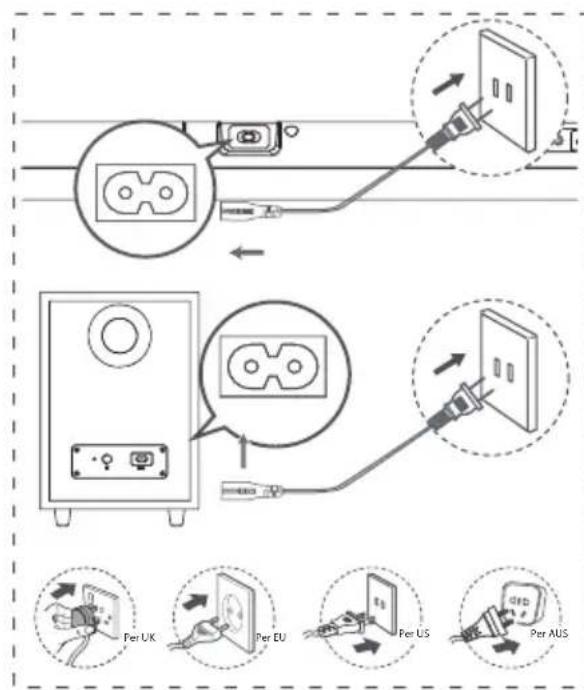

5.6 Collegamento dell'alimentazione
Rischio di danni al prodotto!
Assicurarsi che la tensione di alimentazione corrisponda alla tensione stampata sul retro o sul fondo dell'unità.
- Prima di collegare il cavo di alimentazione, assicurarsi di aver completato tutte le altre connessioni.
Soundbar
Collegare il cavo di alimentazione alla presa AC IN dell'unità principale e quindi alla presa a muro.
- Subwoofer
Collegare il cavo di alimentazione alla presa AC IN del subwoofer e poi alla presa a muro.
- La lunghezza del cavo di alimentazione e il tipo di spina variano in base alla regione.
5.7 Accoppiamento con il subwoofer
Accoppiamento automatico
Il subwoofer e la soundbar si appaieranno automaticamente quando sono collegati alla presa di corrente e accesi.
Non è necessario alcun cavo per collegare le due unità.
- Stato della spia sul subwoofer wireless.
| Stato LED Stato | |
| Lampeggia rapidamente | Il subwoofer è in modalità accoppiamento |
| Acceso fisso Connesso/appaiato con successo |
| Lampeggia lentamente | Connessione/accoppiamento Fallito |
NOTE:
Non premere il tasto PAIR sul retro del subwoofer, a meno che non si stia effettuando un accoppiamento manuale. - Se l'accoppiamento automatico fallisce, accoppiare manualmente il subwoofer con l'unità principale.
Accoppiamento manuale
- Assicurarsi che tutti i cavi siano ben connessi e che l'unità principale sia in modalità standby.
- Premere il tasto sull'unità o sul telecomando per accendere l'unità.
- Premere il tasto sull'unità principale o sul telecomando per 3 secondi per accedere alla modalità di accoppiamento. Il display mostrerà la scritta "SW Pairing" a rotazione.
- Tenere premuto per 2 secondi il tasto PAIR sul retro del subwoofer. Il subwoofer entrerà in modalità accoppiamento e la spia sul subwoofer lampeggerà rapidamente.
- Dopo che la connessione wireless è stata stabilita con successo, la spia di accoppiamento si accenderà e il display sull'unità principale farà scorrere il messaggio "SW IN".
- Se la spia di accoppiamento lampeggia lentamente, la connessione wireless è fallita. Scollegare il cavo del subwoofer, riconnettere il cavo di alimentazione dopo 3 minuti. Ripetere i passi da 1 a 4.
NOTE:
- Se la connessione wireless fallisce ancora, controllare se c'è un conflitto o una forte interferenza (per esempio, da un dispositivo
elettronico) nel luogo. Rimuovere tali conflitti o forti interferenze e ripetere le procedure sopra indicate.
- Il subwoofer deve essere entro 6 metri dalla soundbar in un'area aperta.
- Se l'unità principale è in modalità accesa e non è connessa al subwoofer, la spia sul subwoofer lampeggerà lentamente. Seguire i passi da 1 a 4 sopra riportati per accoppiare il subwoofer all'unità principale.
6. Operazioni di base
6.1 Standby/accensione
Quando si ricollega l'unità principale alla presa di alimentazione, l'unità deve essere in modalità STANDBY.
- Premere il tasto sull'unità o sul telecomando per ACCENDERE l'unità.
- Premere di nuovo il tasto per rimettere l'unità in modalità STANDBY.
- Scollegare la spina di alimentazione dalla presa se si vuole SPEGNERE completamente l'unità.
6.2 Funzione standby automatico / accensione automatica
- [Standby automatico] La soundbar è programmata per entrare automaticamente in modalità standby quando non viene rilevato alcun audio per 15 minuti. Per esempio, ciò accade quando si mette in pausa la riproduzione, o se la soundbar viene accidentalmente lasciata accesa. [Accensione automatica] Se vi è collegato un televisore o un dispositivo esterno (modalità INGRESSO HDMI / HDMI ARC / HDMI eARC / OTTICO / AUX), l'unità si accenderà automaticamente quando il televisore o il dispositivo esterno vengono accesi.
Per disabilitare questa funzione, seguire i passi sotto elencati:
- In modalità di accensione, puntare il telecomando alla soundbar, tenere premuto il tasto per 3 secondi per aprire il menu.
- Il display dell'unità avrà la scritta a scorrimento "MENU".
- Premere il tasto per 6 volte di seguito, il display mostrerà: Auto Wake [ON / OFF].
Oppure premere il tasto per 7 volte di seguito, il
display mostrerà: Auto Standby [ON / OFF].
- Selezionare il contenuto col tasto VOL+/- sul telecomando, e premere II per confermare la selezione e uscire dalle impostazioni.
- Ripetere questi passaggi farà alternare tra le opzioni "ACCESO" e "SPENTO" della funzione.
6.3 Selezionare Modalità
Premere ripetutamente il tasto (SORGENTE) sull'unità o sul telecomando per selezionare le modalità HDMI eARC/HDMI ARC, INGRESSO HDMI, OTTICA, AUX, USB e BT (Bluetooth). - Premere il tasto ♣ sul telecomando per selezionare la modalità BT (Bluetooth). - La modalità selezionata apparirà sul display.
| Display Modalita |
| EARC | HDMI eARC |
| ARC | HDMI ARC |
| HDMI | INGRESSO HDMI |
| OPT | OTTICA |
| AUX | AUX |
| USB | USB |
| NO USB | Nessun dispositivo USB connesso |
| NO FILE | Nessuna musica o nessun file supportato |
| BT_IN | Bluetooth |
| NO BT | Connesso |
| Non connesso |
6.4 Regolare i livelli di bassi/alti
- Premere i tasti BASS +/- sul telecomando per selezionare il livello dei bassi (bass +5 / bass -5).
- Premere i tasti TREBLE +/- sul telecomando per selezionare il livello degli alti (treble +5 / treble -5).
6.5 ATTIVARE O DISATTIVARE il surround
- Premere il tasto SURR sul telecomando per attivare l'audio surround. Premere di nuovo quel tasto per disattivare l'audio surround.
6.6 Regolare il volume della soundbar
- Premere i tasti +/- sull'unità o i tasti VOL+/ VOL- sul telecomando per regolare il volume. Se si vuole disattivare l'audio, premere il
tasto (MUTO) sul telecomando. Premere di nuovo il tasto (MUTO) o premere i tasti VOL+/VOL- per riprendere l'ascolto normale.
- In modalità USB, premere il tasto o il tasto / per riprendere l'ascolto normale.
In modalità BT, premere solo i tasti VOL+/VOL- sul telefono connesso per far riprendere il normale ascolto.
6.7 Regolare la luminosità
- Premere il tasto DIMMER +/- sul telecomando per selezionare il livello di luminosità.
6.8 Selezionare l'effetto dell'equalizzatore (EQ)
- Durante la riproduzione, premere il tasto EQ sul telecomando per selezionare gli equalizzatori preimpostati desiderati: MUSICA, FILM, NOTIZIE, SPORT, NOTTE, GIOCHI, AI EQ.
6.9 Impostare il ritardo audio (AV SYNC)
- L'elaborazione dell'immagine video a volte impiega più tempo del necessario per l'elaborazione del segnale audio. Ciò è chiamato "ritardo". La funzione Ritardo Audio è progettata per rimediare a quel ritardo.
- Impostare il ritardo audio, fornito solo nella modalità di riproduzione corrente. (Se fornito in modalità HDMI ARC, la modalità ritardo audio è valida solo per l'ingresso HDMI ARC).
- Il ritardo audio predefinito è impostato su 00.
- In modalità accensione, tenere premuto il tasto per 3 secondi per aprire il menu, quindi premere il tasto per nove volte di seguito. Il display dell'unità avrà la scritta a scorrimento "LT 00".
- Premere i tasti VOL+/- per scattare di 10 ms in 10 ms per regolare il tempo del ritardo. Il ritardo massimo configurabile è 200 ms.
- Premere il tasto e attendere 10 secondi per uscire.
Consiglio:
- Intervallo di regolazione: [00 ~ 200 ms]
- L'impostazione del ritardo audio è valida solo per l'audio digitale (per esempio, INGRESSO HDMI, HDMI ARC, HDMI eARC, OTTICA).
7. Utilizzo DTS:X
7.1 Funzioni DRC / Controllo del dialogo / Neural:X / Virtual:X
La tecnologia DTS:X® fornisce agli utenti effetti surround virtuali multi canale, creando un volume audio immersivo.
- In modalità di accensione, puntare il telecomando alla soundbar, tenere premuto il tasto per 3 secondi per aprire il menu.
- Il display dell'unità avrà la scritta a scorrimento "MENU".
Impostazioni livello DRC:
- Premere il tasto per 10 volte di seguito, il display mostra: DRC 0/1/2.
Regolare il livello del controllo dialogo:
- Premere il tasto per 11 volte di seguito, il display mostra: DCL 0/1/2/3/4/5/6.
Impostazione Neural:X:
- Premere il tasto per 12 volte di seguito, il display mostra: Neural X ON / OFF.
Impostazioni Virtual:X:
- Premere il tasto ▸ per 13 volte di seguito, il display mostra: VIRTUAL X ON/OFF.
Nota:
Le operazioni sopra riportate sono principalmente per requisiti di conformità DTS e solo le impostazioni Virtual:X sono aperte all'utente.
8. Utilizzo HDMI eARC/HDMI ARC, INGRESSO HDMI, OTTICA, AUX
1. Assicurarsi che l'unità sia collegata al televisore o al dispositivo audio. 2. Premere ripetutamente il tasto sull'unità o sul telecomando per selezionare le modalità HDMI eARC/HDMI ARC, INGRESSO HDMI, OTTICA, AUX, USB e BT (Bluetooth). 3. Utilizzare direttamente il dispositivo audio per le funzioni di riproduzione. 4. Premere il tasto VOL +/- per regolare il volume al livello desiderato.
Consiglio:
- L'unità potrebbe non riuscire a decodificare tutti i formati audio digitali alla sorgente in ingresso. In quel caso, l'unità sarà muta. Ciò NON è un difetto. Assicurarsi che le impostazioni audio della sorgente in ingresso (per esempio TV, console di gioco, lettore DVD, etc.) siano impostate su PCM o Dolby Digital (fare riferimento al manuale dell'utente del dispositivo della sorgente in ingresso per i dettagli sulle impostazioni audio) con l'ingresso HDMI eARC / OTTICO.
- Quando si seleziona un formato audio diverso, l'unità mostrerà quanto segue:
| Formato ingresso Display |
| PCM PCM | |
| Dolby Digital | DOLBY AUDIO / DOLBY SURROUND |
| Dolby Digital Plus | DOLBY AUDIO / DOLBY SURROUND |
| Dolby TrueHD | DOLBY AUDIO / DOLBY SURROUND |
| Dolby MAT MPCM | |
| Dolby Digital Plus-Atmos Dolby ATmos | |
| Dolby TrueHD-Atmos DOLBY ATmos | |
| Dolby MAT-Atmos DOLBY ATmos | |
| DTS DTS | |
| DTS Discrete Surround DTS | |
| DTS-ES 6.1 Matrix | DTS |
| DTS-ES 6.1 Discrete DTS | |
| DTS 96/24 | DTS |
| DTS 96/24 ES Matrix | DTS |
| DTS Express | DTS |
| DTS-ES 8-Channel Discrete | DTS |
| DTS-HD High Resolution | DTS-HD |
| DTS-HD Master Audio | DTS-HD |
| DTS:X | DTS-X |
| DTS:X Master Audio | DTS-X |
9. Utilizzo del Bluetooth
9.1 Accoppiare dispositivi con Bluetooth
La prima volta che si collega il dispositivo Bluetooth a questa unità, è necessario appaiarli.
Note:
- Il raggio di funzionamento tra questo lettore ed un dispositivo Bluetooth è circa 8 metri (senza alcun oggetto tra il dispositivo Bluetooth e l'unità).
- Prima di collegare un dispositivo Bluetooth a questa unità, assicurarsi di conoscere le capacità del dispositivo.
- Non è garantita la compatibilità con tutti i dispositivi Bluetooth.
- Qualsiasi ostacolo tra questa unità e il dispositivo Bluetooth può ridurre il raggio di funzionamento.
- Se la forza del segnale è debole, l'unità potrebbe scollegarsi, ma rientrerà automaticamente in modalità accoppiamento.
1 In modalità ON, premere ripetutamente il tasto
sull'unità o il tasto sul telecomando per selezionare la modalità Bluetooth. "NO BT" sarà mostrato sul display se l'unità non è appaiata ad alcun dispositivo Bluetooth.
2 Attivare il dispositivo Bluetooth e selezionare la modalità ricerca. "Hisense AX3120G" apparirà sulla lista dei dispositivi Bluetooth. - Se non si trova l'unità, tenere premuto il tasto in modalità BT per due secondi per renderlo individuabile. Il display mostrerà "BT Pairing" e si sentirà il suono di accoppiamento dall'unità. 3 Selezionare "Hisense AX3120G" nella lista accoppiamento. Dopo aver appaiato con successo, si sentirà il suono di accoppiamento con successo dall'unità, e il pannello display visualizzerà "BT_IN". 4 Riproduzione musica dal dispositivo Bluetooth connesso.
Per scollegare la funzione Bluetooth, si può:
Passare ad un'altra sorgente sull'unità. - Disabilitare la funzione BT sul dispositivo Bluetooth. Il dispositivo Bluetooth sarà scollegato dall'unità con un avviso vocale. - Tenere premuto il tasto per 2 secondi.
Consiglio:
- Inserire la password "0000" se necessario.
- Se nessun dispositivo Bluetooth si appaia con questa unità entro due minuti, l'unità riprenderà la connessione precedente.
- L'unità sarà scollegata anche quando il dispositivo viene spostato oltre il raggio di utilizzo.
- Se si vuole ricollegare il dispositivo all'unità, posizionarlo entro il raggio di utilizzo.
- Se il dispositivo è mosso oltre il raggio di utilizzo, quando viene rimesso al suo interno, controllare che il dispositivo sia ancora collegato.
- Se la connessione è persa, seguire le istruzioni sopra riportate per accoppiare di nuovo il dispositivo all'unità.
9.2 Ascoltare la musica da dispositivi Bluetooth
- Se il dispositivo Bluetooth connesso supporta il Advanced Audio Distribution Profile (A2DP - Profilo di distribuzione avanzata dell'audio), è possibile ascoltare la musica memorizzata sul dispositivo tramite l'unità.
- Se il dispositivo supporta anche il Audio Video Remote Control Profile (AVRCP - Profilo telecomando video e audio), si può usare il telecomando dell'unità per riprodurre la musica memorizzata sul dispositivo.
- Accoppiare il dispositivo con l'unità.
- Riprodurre la musica attraverso il dispositivo (se supporta A2DP).
- Utilizzare il telecomando in dotazione per controllare la riproduzione (se supporta AVRCP).
| II | Avvio, pausa o riprendere la riproduzione. |
| / | Salta alla traccia precedente/successiva. |
10. Utilizzo USB
1 Inserire un dispositivo USB.
2 Premere ripetutamente il tasto su unità o sul telecomando per selezionare la modalità USB.
- Durante la riproduzione:
| II | Avvio, pausa o riprendere la produzione. |
| / / | Salta alla traccia precedente/successiva. |
Consiglio:
- L'unità supporta i dispositivi USB sino a 32 GB di memoria.
- Questo prodotto potrebbe non essere compatibile con certi tipi di dispositivi di archiviazione USB.
- Se si usa una prolunga USB, un hub USB o un lettore multifunzione per schede USB, il dispositivo di archiviazione USB potrebbe non essere riconosciuto.
- Non rimuovere il dispositivo di archiviazione USB durante la lettura del file.
- L'host integrato USB full speed per le applicazioni USB non deve superare i 6,5 Mbps. Per i file in formato FLAC, la blocksize massima 8107/8109 può supportare al massimo 4608.
| Estensione Codec | Frequenza di campionamento | Bit rate |
| *.mp3 | MPEG - 1 Layer1/2/3 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps |
| MPEG - 2 Layer1/2/3 16 kHz ~ 24 kHz | 8 kbps ~ 160 kbps |
| MPEG - 2.5 Layer3 8 kHz ~ 12 kHz |
| *.wma WMA7/8/9/STD 8 kHz ~ 48 kHz ≤ 32 | 0 kbps | |
| *.aac | AAC | 8 kHz ~ 96 kHz ≤ 1728 kbpsAAC-LC |
|
| HE-AAC |
| *.ogg Vorbis | codec 8 kHz ~ 48 kHz ≤ 500 kbps | |
| *.flac | - | 8 kHz ~ 192 kHz ≤ 9 Mbps | |
| *.wav | PCM, LPCM, IMA_ADPCM,MPEG, ALAW, MULAW | 8 kHz ~ 192 kHz ≤ 9 Mbps | |
| *.AIFF | PCM, ALAW, MULAW | 8 kHz ~ 192 kHz ≤ 9 Mbps | |
| ·È supportato solo la formattazione di tipo FAT32 per la connessione dei dispositivi di archivazione USB.·per i file audio*.ogg, seguono sotto i formati non supportati:1). block size 0 < 64 block size 0 > 2048; 2). block size 1 < 64 , block size 1 > 4096; 3). codebook counter > 64; 4).codebook entry > 640; 5). oor counter > 4; 6). oor type 0; 7). residua counter > 4; 8). dimension != 2; 9). mappingcounter > 2; 10). mode couter > 2.·Per i file in formato FLAC, la blocksize massima 8107/8109 più supportare al massimo 4608. |
- In modalità di accensione, puntare il telecomando alla soundbar, tenere premuto il tasto per 3 secondi per aprire il menu.
- Selezionare il contenuto coi tasti
- Cambiare i valori iniziali per le impostazioni con i tasti VOL+/-
- Premere il tasto II per confermare la selezione e uscire dalla configurazione.
- Se non viene premuto alcun tasto entro 10 secondi, il sistema uscirà automaticamente dal menu.
| Display
(premere/▼/▲) | Descrizione
(premere VOL +/-) |
| 1 | MOVIE | Seleziona l'effetto dell'Equalizzatore (EQ)
(FILM, MUSICA, GIOCHI, NEWS, SPORT, NOTTE, AI) |
| 2 | SUR OFF | Interruttore audio Surround [ACCESO / SPENTO] |
| 3 | JAS O | Regolare i livelli dei bassi |
| 4 | TRE O | Regolare i livelli degli alto |
| 5 | IM O | Regolare la luminosità (Livello attenuazione: DIM 0/1/2/3, uscire dal menù per applicare) |
| 6 | AUTOWAKE OFF | Interruttore accensione automatica [ACCESO / SPENTO] |
| 7 | AUTOSTANDBY OFF | Interruttore Standby Automatico [ACCESO / SPENTO] |
| 8 | BEEP ON | Bip interrottore [ACCESO / SPENTO] |
| 9 | LT O O | Imposta il ritardo audio (AV SYNC) |
| 10 | IRCO | Regola i livelli DTS DRC: DRC 0/1/2 |
| 11 | JCL O | Regola il livello del controlledlo dialogo DTS: DCL 0/1/2/3/4/5/6 |
| 12 | ITSNEURAL ON | Interruttore DTS Neural [ACCESO / SPENTO] |
| 13 | VIRTUAL X | Interruttore DTS Virtual:X [ACCESO / SPENTO] |
| 14 | BASSBOOST ON | Interruttore BassBoost [ACCESO / SPENTO] |
12. Risoluzione dei problemi
Per mantenere la validità della garanzia, non provare mai a riparare il sistema da soli. Se si hanno problemi durante l'utilizzo di questa unità, controllare i seguenti punti prima di richiedere l'intervento del servizio riparazioni.
Non si accende
- Assicurarsi che il cavo AC dell'apparato sia collegato correttamente. Assicurarsi che la presa AC sia alimentata.
- Premere il tasto standby per accendere l'unità.
Il telecomando non funziona
- Prima di premere qualsiasi tasto di controllo riproduzione, selezionare la sorgente corretta.
- Ridurre la distanza tra il telecomando e l'unità.
- Inserire le batterie con le polarità (+/-) allineate come indicato. Sostituire le batterie.
- Puntare il telecomando direttamente al sensore sulla parte anteriore dell'unità.
Nessun audio
- Assicurarsi che l'unità non sia in muto. Premere il tasto o VOL+/- per riprendere l'ascolto normale.
- Premere il tasto o sul telecomando per passare la soundbar in modalità standby. Quindi premere di nuovo il tasto o per accendere la soundbar.
- Scollegare sia la soundbar sia il subwoofer dalla presa di corrente, poi ricollegarli. Accendere la soundbar.
- Assicurarsi che le impostazioni audio della sorgente in ingresso (per esempio: TV, console di gioco, lettore DVD, ecc.) siano impostate sulla modalità PCM o Dolby Digital se si usano connessioni digitali (per esempio HDMI, OTTICA).
- Il subwoofer è fuori portata, spostarlo più vicino alla soundbar. Assicurarsi che il subwoofer sia entro 5 metri dalla soundbar (più vicino è, meglio è).
- La soundbar potrebbe aver perso la connessione col subwoofer. Riaccoppiare le unità seguendo le istruzioni nella sezione "Accoppiare il subwoofer wireless con la soundbar".
- L'unità potrebbe non riuscire a decodificare tutti i formati audio digitali alla sorgente in ingresso. In quel caso, l'unità sarà muta. Ciò NON è un difetto. Il dispositivo non è muto.
Non riesco a trovare il nome Bluetooth di questa unità sul mio dispositivo per fare l'accoppiamento
- Assicurarsi che la funzione Bluetooth sia attivata sul dispositivo.
- Assicurarsi di aver appaiato l'unità col dispositivo Bluetooth.
Questa è una funzione di spegnimento dopo 15 minuti, uno dei requisiti dello standard ERPII per il risparmio energetico.
- Quando il livello del segnale in ingresso esterno dell'unità è troppo basso, l'unità si spegnerà automaticamente dopo 15 minuti. Aumentare il volume del dispositivo esterno. Per maggiori informazioni sugli apparecchi in rete, consultare il sito https://hisense.fr/catproduit/barres-de-son/
Il subwoofer è inattivo o la spia del subwoofer non si accende.
- Scollegare l'alimentazione dalla presa e reinserirla dopo 4 minuti per riavviare il subwoofer.
13. Specifiche
| Nome modello | AX3120G |
| Soundbar |
| Alimentazione AC 100 - 240 V~ 50/60 Hz | |
| Consumo 20 W | |
| Consumo in standby < 0,50 W | |
| Porta USB per la riproduzione
Compatibility USB
Supporto riproduzione USB/formati file | 5 V=500 mA
USB ad alta velocità (2.0) / FAT32 / FAT16
32 GB (massima), WAV/WMA/MP3/FLAC/ALAC |
| Dimensioni (L × A × P) 920 × 60 × 90 mm / 36,2 × 2 | 2,4 × 3,5 pollici |
| Peso netto 2,9 kg | |
| Frequenza di risposta 150 Hz ~ 20 kHz | |
| Temperatura di utilizzo 0°C - 45°C | |
| Specifiche Wireless |
| Versione / profili Bluetooth
Intervallo di frequenza Bluetooth
Potenza massima di trasmissione Bluetooth
(EIRP) | V5.3
2400 MHz ~ 2483,5 MHz
≤ 10 dBm |
| Tipo di modulazione GFSK, π/4 DQPSK, 8DPSK | |
| Subwoofer |
| Alimentazione AC 100 - 240 V~ 50/60 Hz | |
| Consumo 15 W | |
| Consumo in standby < 0,50 W | |
| Dimensioni (L × A × P) 214 × 294 × 304 mm / 8,4" × 11,6" × 12" |
| Peso netto 5,27 kg | |
| Frequenza di risposta 40 Hz ~ 180 Hz | |
| Amplificatore (Potenza audio massima) |
| Totale 360 W | |
| Unità Principale 240 W | |
| Subwoofer 120 W | |
| Telecomando |
| Distanza/angolo 6 m / 30° | |
| Tipodi di batteria AAA (1,5 V × 2) | |
