AX3120G - Barra de som HISENSE - Manual de utilização gratuito

Configuração	3.1.2 canais
Potência total RMS	360 W
Potência da barra de som	240 W
Potência do subwoofer	120 W
Subwoofer	Sem fio, woofer de 16,5 cm (6,5 polegadas)
Decodificação de áudio	Dolby Atmos, Dolby Digital, Dolby Digital Plus, DTS:X, DTS Virtual:X
Bluetooth	Versão 5.3
Conectividade	HDMI eARC, óptico Toslink, coaxial, USB-A, AUX 3,5 mm
Passagem HDMI	4K
Modos EQ	7 modos: Filme, Música, Noite, Notícias, Esportes, Jogo, AI
Compatibilidade com TV	Roku TV Ready, EzPlay (TV Hisense)
Dimensões da barra	920 x 60 x 90 mm
Peso da barra	2,9 kg
Alimentação	100-240 V, 50/60 Hz
Acessórios incluídos	Cabo HDMI, cabo óptico, kit de montagem na parede, controle remoto, 2 pilhas AAA

Perguntas frequentes - AX3120G HISENSE

Como conectar a barra de som Hisense AX3120G à minha televisão?

A conexão recomendada é através do cabo HDMI eARC fornecido, conectado à porta HDMI ARC/eARC da sua TV. Você também pode usar o cabo óptico (Toslink) incluído se sua TV não tiver uma porta HDMI ARC. A conexão HDMI eARC é essencial para aproveitar o Dolby Atmos em qualidade máxima.

O subwoofer sem fio não acende ou não produz som, o que fazer?

O subwoofer sincroniza automaticamente ao ser ligado. Se a conexão falhar, mantenha pressionado o botão de pareamento na parte de trás do subwoofer até que a luz pisque, e depois ligue a barra. A luz deve permanecer acesa continuamente após o pareamento bem-sucedido. Verifique também se o subwoofer está devidamente conectado à fonte de energia.

Como ativar o Dolby Atmos no AX3120G?

O Dolby Atmos é ativado automaticamente quando a fonte envia um sinal Dolby Atmos via HDMI eARC. Nas configurações de som do seu TV, ajuste o formato de áudio para Bitstream ou Dolby Atmos. Se você estiver usando um cabo óptico, o Dolby Atmos não é suportado (limitação do formato Toslink).

Como conectar um smartphone ou tablet via Bluetooth?

Pressione o botão Bluetooth no controle remoto ou na barra para entrar no modo de pareamento. No seu dispositivo, ative o Bluetooth e selecione Hisense AX3120G na lista de dispositivos disponíveis. O Bluetooth 5.3 oferece um alcance e estabilidade aprimorados em comparação com as versões anteriores.

Como mudar o modo de áudio EQ?

Pressione o botão EQ ou Modo de Som no controle remoto para alternar entre os 7 modos disponíveis:

• Filme
• Música
• Noite
• Notícias
• Esportes
• Jogo
• AI (adaptativo automático)

O modo AI analisa o conteúdo e ajusta o som automaticamente.

Como montar a barra de som na parede?

Um kit de montagem na parede está incluído na caixa. Fixe os suportes na parede respeitando o espaçamento indicado no guia de instalação fornecido, e depois pendure a barra. Use buchas adequadas para o seu tipo de parede para suportar um peso de 2,9 kg. Deixe espaço suficiente para as conexões localizadas na parte traseira.

Sem som ou volume muito baixo, como resolver o problema?

Verifique se a fonte de entrada selecionada na barra (HDMI, óptico, Bluetooth...) corresponde à conexão utilizada. Se estiver usando HDMI ARC, ajuste o volume da TV para pelo menos 20%. Certifique-se de que nem a barra nem o controle remoto da TV estejam no modo Mudo. Tente desconectar e reconectar o cabo HDMI.

Como usar EzPlay com uma TV Hisense?

EzPlay permite controlar a barra a partir do controle remoto da sua TV Hisense via HDMI CEC. Conecte a barra via HDMI eARC, e depois ative o HDMI-CEC nas configurações da sua TV Hisense. A barra liga e desliga automaticamente com a TV, e o volume pode ser ajustado a partir do controle remoto da TV.

A barra de som é compatível com TVs Roku?

Sim, a Hisense AX3120G é certificada como Roku TV Ready. Conectada via HDMI eARC a uma TV Roku compatível, ela se integra nativamente à interface Roku sem configuração adicional, e pode ser controlada diretamente do controle remoto Roku.

O subwoofer produz um zumbido intermitente, o que fazer?

Um zumbido é frequentemente causado por um loop de aterramento. Conecte a barra e o subwoofer na mesma régua de energia. Mantenha o subwoofer afastado de outros dispositivos que emitam interferências (roteador Wi-Fi, modem de internet). Se o problema persistir, desligue a alimentação por 30 segundos e depois ligue novamente para forçar o re-pareamento sem fio.

Quais acessórios são fornecidos na caixa?

A caixa contém:

• A barra de som AX3120G
• O subwoofer sem fio
• Um cabo HDMI
• Um cabo óptico (Toslink)
• Um kit de montagem na parede
• Um controle remoto (com 2 pilhas AAA)

É possível conectar um pen drive USB para reproduzir arquivos de áudio?

Sim, a barra possui uma porta USB-A que permite a reprodução de arquivos de áudio a partir de um pen drive USB. Os formatos mais comuns compatíveis (MP3, WAV, FLAC) são geralmente suportados. Consulte o manual fornecido para a lista completa de formatos de arquivos suportados.

MANUAL DE UTILIZADOR AX3120G HISENSE

Um controlo remoto, Definições rápidas, Conteúdos da embalagem.

360W Max Audio Power

Dolby Atmos

dtx

HDMI™ HIGH-DEFINITION MULTIMEDIA INTERFACE

Bluetooth C E

MANUAL DO UTILIZADOR

Conteúdo

1. Instruções de segurança importantes 3

1.1 Segurança 3 1.2 Aviso 4 1.3 Formatos de entradas de áudio suportados 6

1. Conteúdos da embalagem 7
2. Identificar as peças 8

3.1 Unidade Principal. 8 3.2 Subwoofer sem fios 8 3.3 Controlo Remoto 9

4. Preparações 10

4.1 Prepare o controle remoto 10 4.2 Substituir as pilhas do controlo remoto 10 4.3 Colocação e montagem 10 4.4 Montar a Barra de Som na Parede 11

1. Ligações 12

5.1 Dolby Atmos 12 5.2 DTS:X 12 5.3 Utilizar a tomada HDMI 12 5.4 Utilizar a tomada OPTICAL 13 5.5 Ligar uma tomada AUX. 13 5.6 Ligar a alimentação 13 5.7 Emparelhar com o Subwoofer 14

1. Funcionamento Básico 14

6.1 Standby/Ligado 14 6.2 Funcionalidade Auto-Standby / Auto-Ativar 14 6.3 Selecionar o modo 15 6.4 Ajustar o nível de Baixos/Agudos 15 6.5 LIGAR/DESLIGAR o som surround 15 6.6 Ajustar o Volume da Barra de Som 15 6.7 Ajustar a luminosidade 15 6.8 Selecionar o Efeito Equalizador (EQ) 15 6.9 Definir o Atraso de Áudio (AV SYNC) 15

1. Operação DTS:X 16

7.1 Funcionalidades DRC / Dialog Control / Neural:X / Virtual:X 16

1. Funcionamento HDMI eARC/HDMI ARC, ENTRADA HDMI, ÓTICO, AUX 16
2. Funcionamento de Bluetooth 17

9.1 Emparelhar dispositivos com funcionalidade Bluetooth 17 9.2 Ouvir música a partir do dispositivo Bluetooth 17

1. Funcionamento USB 18
2. Menu Configuração 19
3. Resolução de problemas 19
4. Especificações 21

1. Instruções de segurança importantes

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
CUIDADO RISCO DE CHOQUE ELETRICO NÃO ABRIR

O relâmpago com uma seta, dentro de um triângulo, destina-se a alertar o utilizador da presença de "tensão perigosa" não isolada dentro da estrutura do produto e pode ser de magnitude suficiente para constituir um risco de choque elétrico para as pessoas.

O ponto de exclamação dentro de um triângulo destina-se a alertar o utilizador da presença de instruções de funcionamento e manutenção importantes (reparação) na literatura que acompanha o equipamento.

1.1 Segurança

1 Leia estas instruções - Todas as instruções de segurança e de funcionamento devem ser lidas antes de utilizar este produto. 2 Guarde estas instruções - As instruções de segurança e de funcionamento devem ser guardadas para futuras consultas. 3 Siga todos os avisos – Todos os avisos no equipamento e nas instruções de funcionamento devem ser seguidos. 4 Siga todas as instruções – Todas as instruções de funcionamento e de utilização devem ser seguidas. 5 Não utilize este aparelho perto de água - O aparelho não deve ser utilizado perto de água ou humidade - por exemplo, numa cave molhada ou perto de uma piscina ou local similar. 6 Limpe apenas com um pano seco. 7 Não bloqueie quaisquer aberturas de ventilação. Instale de acordo com as instruções do fabricante. 8 Não instale perto de fontes de calor, como radiadores, aquecedores, fornos ou outros equipamentos (incluindo amplificadores) que produzem calor. 9 O produto é equipado com um cabo elétrico de série e uma tomada moldada, que por motivos de segurança não deve ser modificada. Se a ficha fornecida não encaixar na sua tomada elétrica, consulte um eletricista para trocar a tomada elétrica obsoleta.

10 Proteja o cabo elétrico de ser pisado ou dobrado, especialmente perto das fichas, recetáculos de conveniência e no ponto onde sai do aparelho. 11 Utilize apenas os acessórios especificados pelo fabricante.

Utilize apenas com o carrinho, suporte, tripé, suporte ou mesa especificados pelo fabricante ou que sejam vendidos com o equipamento. Quando utilizar um carrinho ou prateleira, tenha cuidado ao combinar carrinho/equipamento para evitar ferimentos derivados de tropeçar.

13 Desligue o equipamento durante trovoadas ou quando não for utilizado durante longos períodos de tempo. 14 Para reparação, envie para pessoas qualificadas. A reparação é necessária quando o equipamento foi danificado de alguma forma, como o cabo da fonte de alimentação ou a ficha está danificados, foram derramados líquidos ou objetos caíram em cima do equipamento ou este foi exposto a chuva ou humidade, não funciona normalmente ou caiu. 15 Este equipamento é um aparelho elétrico de Classe II ou duplo isolamento. Foi desenhado de forma a não necessitar de uma ligação de segurança à terra. 16 Não coloque objetos com líquidos como vasos em cima do equipamento. 17 A distância mínima em redor do equipamento para ventilação suficiente é de 5 cm. 18 A ventilação não deve ser impedida ao cobrir as aberturas de ventilação com itens como jornais, toalhas, cortinados, etc. 19 Não deve colocar fontes de chama viva, como velas acesas em cima do equipamento. 20 As pilhas devem ser recicladas ou eliminadas de acordo com as orientações estatais e locais. 21 O aparelho pode ser utilizado em climas moderados ou tropicais.

Cuidado:

• A utilização de controlos ou ajustes ou o desempenho de procedimentos diferentes daqueles descritos neste manual podem provocar exposição perigosa a radiação ou outras situações de perigo.
• Para reduzir o risco de incêndio ou choque elétrico, não exponha o equipamento a chuva ou humidade. O equipamento não deve ser exposto a gotas ou salpicos de água e quaisquer objetos com líquidos, como jarras, não devem ser colocados em cima do equipamento.
• A ficha elétrica/acoplador do equipamento é utilizada como dispositivo de desconexão e deve estar sempre operável.
• Perigo de explosão se as pilhas forem trocadas incorretamente. Substitua apenas com pilhas do mesmo tipo ou equivalente.

1.2 Aviso

• A bateria (baterias ou pacote de bateria) não deve ser exposta a calor excessivo, como fogos ou outras fontes de calor direto.
• Antes de utilizar este sistema, verifique a tensão para confirmar se é idêntica à tensão da corrente elétrica local.
• Não coloque este equipamento perto de fortes campos magnéticos.
• Não coloque este equipamento no amplificador ou recetor.
• Se qualquer objeto sólido ou líquido cair no sistema, desligue o sistema e leve para ser verificado por um técnico qualificado antes de continuar a utilizar.
• Não tente limpar o equipamento com solventes químicos. Use um pano limpo, seco ou ligeiramente humedecido.
• Quando remover a ficha elétrica da tomada, puxe diretamente pela ficha, nunca arranque pelo cabo.
• As alterações ou modificações a este equipamento que não sejam expressamente aprovadas pela parte responsável pela conformidade irão anular a autoridade do utilizador para utilizar o equipamento.
• A etiqueta informativa está colada na parte inferior ou traseira do equipamento.
• Este equipamento deve ser instalado e operado a uma distância mínima de 20 cm entre o radiador e o seu corpo.

CUIDADO com a bateria

Para evitar derrame das pilhas, que pode resultar em ferimentos corporais, danos à propriedade ou danos ao aparelho:

• Instale todas as pilhas corretamente, + e - conforme marcado no aparelho.
• Não misture pilhas novas com pilhas usadas.
• Não misture pilhas alcalinas, normais (carbono-zinco) ou recarregáveis (Ni-Cd, Ni-MH, etc.).
• Remova as pilhas quando não for usar o aparelho durante um longo período de tempo.

Eliminação correta do produto. Este símbolo indica que este produto não deve ser eliminado junto com o lixo doméstico no espaço da União Europeia. Para evitar possíveis danos ao ambiente e à saúde humana, devido à

eliminação de resíduos descontrolada, recicle de forma responsável, para promover a reutilização sustentável dos recursos dos materiais. Para devolver o seu equipamento usado, utilize os sistemas de devolução e recolha ou contacte o distribuidor onde adquiriu o produto. Ele pode realizar a reciclagem ambientalmente segura do equipamento.

CE

Declaramos que este produto está em conformidade com os requisitos essenciais e outras provisões relevantes da Diretiva 2014/53/UE.

Bluetooth

A marca e o logotipo com a palavra Bluetooth® são marcas comerciais registadas, propriedade da Bluetooth SIG, Inc., e qualquer uso dessas marcas pela Hisense é feito sob licença. Outras marcas e nomes comerciais são dos respectivos proprietários.

HDMI

Os termos HDMI, HDMI High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registadas da HDMI Licensing Administrator, Inc.

Dolby Atmos

Dolby, Dolby Atmos e o símbolo do duplo D são marcas comerciais registadas da Dolby Laboratories Licensing Corporation. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais e não publicados. Copyright © 2012-2021 Dolby Laboratories. Todos os direitos reservados.

Roku, o logotipo Roku, Roku TV, Roku TV Ready e o logotipo Roku TV Ready são marcas comerciais e/ou marcas comerciais registadas da Roku, Inc. Este produto tem suporte Roku TV Ready nos Estados Unidos, Reino Unido, México e Canadá. Os países estão sujeitos a alterações. Para a lista mais atual de países em que o produto tem suporte Roku TV Ready, envie um e-mail para [e-mail].

PT

DTS

Para patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. ou DTS Licensing Limited. DTS, DTS:X, Virtual:X e o logotipo DTS:X são marcas comerciais registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos e em outros países. © 2021 DTS, Inc. TODOS OS DIREITOS RESERVADOS.

: Formatos suportados. ---: Formato não suportado.

PT

2. Conteúdos da embalagem

Unidade Principal

Subwoofer sem fios

Cabos de alimentação CA x2 Para a Unidade Principal / Subwoofer Sem Fios

* O tipo de ficha varia de acordo com a região

Cabo HDMI / Cabo ótico

Suportes (×2) / Parafuso do suporte (×2) / Ancoras de parede (×2)

Controlo remoto / Pilhas AAA ×2

• A quantidade de cabo elétrico e de ficha variam de acordo com a região.
• As imagens, ilustrações e esquemas apresentados neste Manual do Utilizador servem apenas como referência. O aspeto do produto real pode ser diferente.
• Design e especificações sujeitas a alterações sem aviso.

3. Identificar as peças

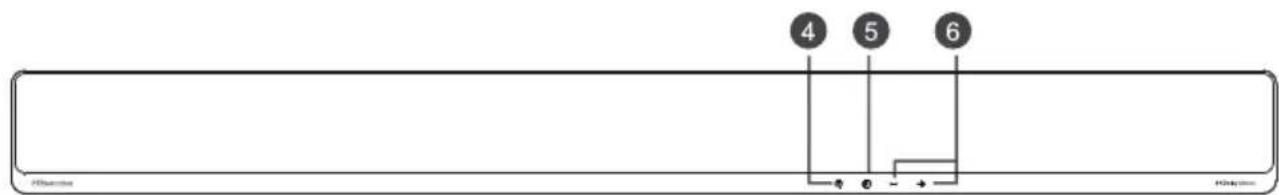

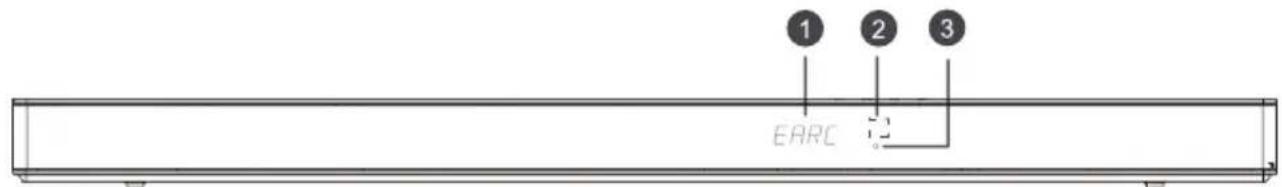

3.1 Unidade Principal

PT

1 Ecrã de Exibição

Mostra o estado atual.

② Sensor do controlo remoto

Sinal de receção do controlo remoto.

3 Indicador Vermelho de Standby

• Constante ligado Em modo standby

4 Tcias (LIGAR/DESLIGAR)

LIGAR o aparelho ou colocar em modo STANDBY.

⑤ a (SOURCE)

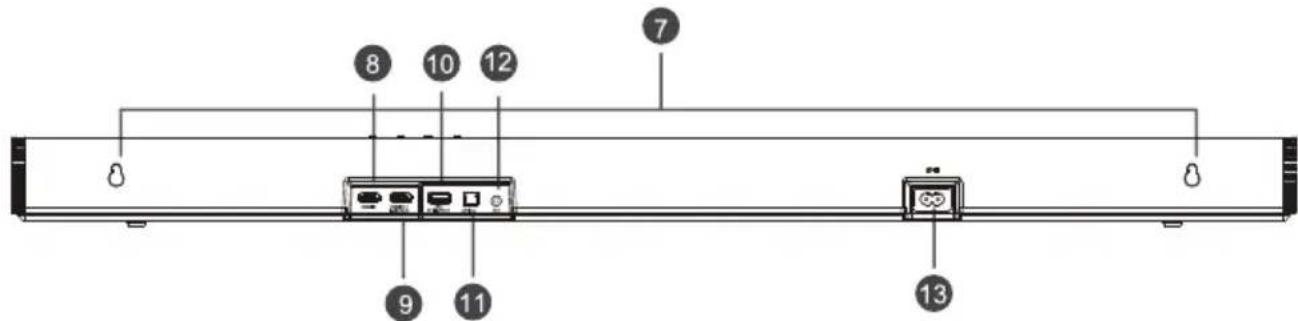

(7) Montagem na Parede

Instale os parafusos de montagem na parede para montar o aparelho na parede.

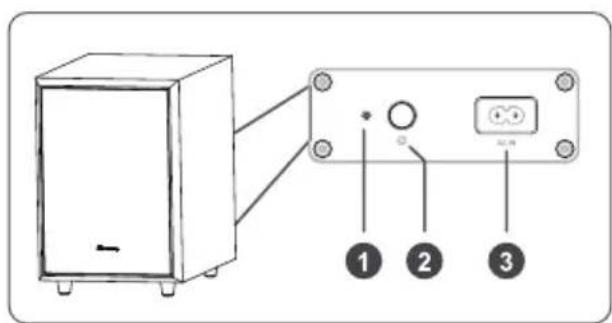

3.2 Subwoofer sem fios

1 Indicador

·Intermitente=rápido	O subwoofer está em modo emparelhar
·Constante ligado	Ligado / Emparelhado com exito
·Intermitente lento Ligado / Emparelhar falhou

8 Tomada HDMI IN

Para ligar dispositivos com entrada HDMI, como leitor de DVD, leitor Blu-ray Disc™ ou consola de jogos.

9 Tomada HDMI OUT (TV eARC/ARC)

A porta para ligar uma TV. A porta suporta a funcionalidade eARC/ARC HDMI, que permite a barra de som reproduzir áudio com origem da TV ligada.

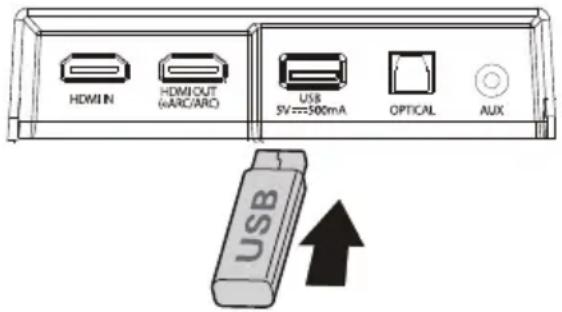

10 Tomada USB

Ligue a tomada OPTICAL OUT a um dispositivo externo.

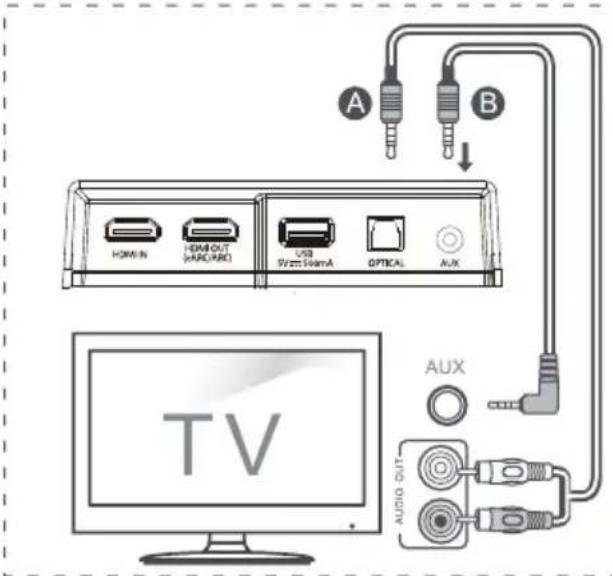

12 Tomada AUX

Ligue a um dispositivo de áudio externo.

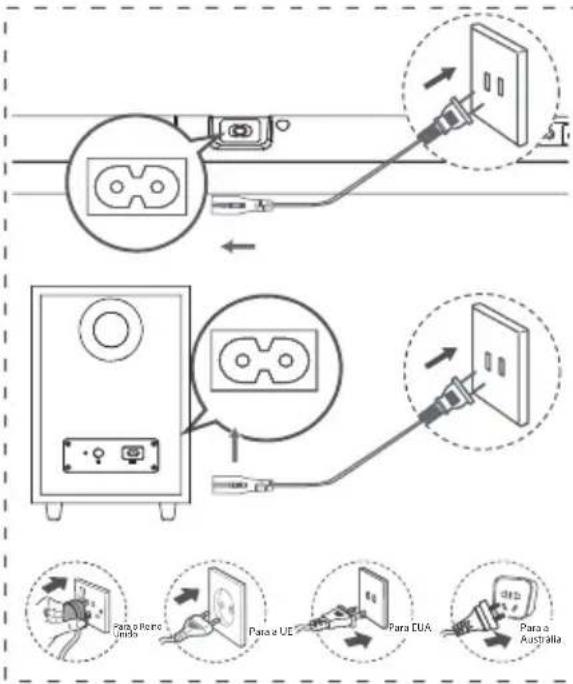

13 Tomada AC IN

Ligar à corrente elétrica.

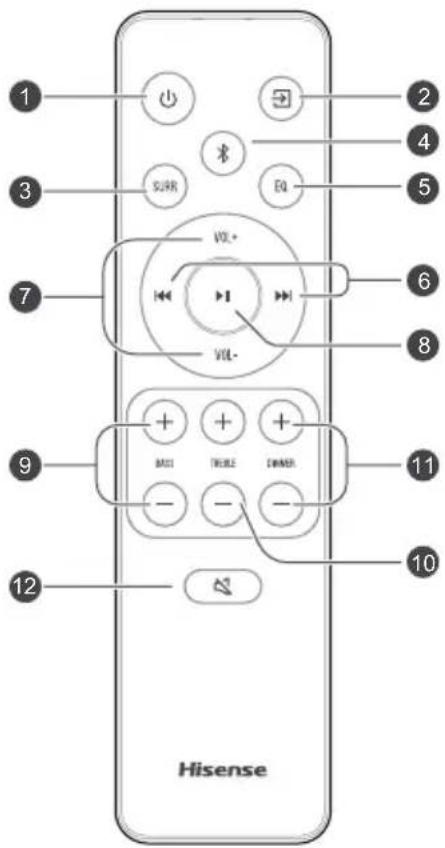

Tecla PAIR

LIGAR o aparelho ou colocar em modo STANDBY.

2

Saltar para a faixa anterior/seguinte no modo Bluetooth/USB.

7

VOL+/VOL-

Aumentar/reduzir o nível do volume.

8

Reproduzir/pausar/retomar a reprodução no modo Bluetooth/USB. Mantenha premida a tecla ▶II durante 3 segundos para aceder ao menu Configuração. Confirmar uma seleção.

9

BASS+/-

Ajustar o nível de baixos.

10

TREBLE+/-

Ajustar o nível de agudos.

11

DIMMER+/-

Ajusta a luminosidade do ecrã.

12

Ligar/desligar o som.

4. Preparações

4.1 Preparar o Controlo Remoto

O Controlo Remoto permite utilizar o equipamento à distância.

• Mesmo se o controlo remoto for utilizado dentro do alcance efetivo de 19,7 pés (6 m), as operações do controlo remoto podem ser perturbadas se houver quaisquer obstáculos entre o equipamento e o controlo remoto.
• Se o controlo remoto for utilizado perto de outros objetos que gerem raios infravermelhos, ou se outros equipamentos com controlo remoto que utilizem raios infravermelhos forem utilizados perto deste equipamento, ele pode funcionar indevidamente. Da mesma forma, os outros equipamentos também podem funcionar indevidamente.

4.2 Substituir as pilhas do controlo remoto

1. Prima e deslize a tampa traseira para abrir o compartimento das pilhas do controlo remoto. 2. Insira duas pilhas de tamanho AAA. Certifique-se de que os terminais (+) e (-) das pilhas coincidem com os terminais (+) e (-) indicados no compartimento das pilhas. 3. Feche a tampa do compartimento das pilhas.

Precauções referentes a pilhas

• Certifique-se de que insere as pilhas com as polaridades positiva e negativa nas posições corretas.
• Utilize pilhas do mesmo tipo. Nunca misture tipos de pilhas.
• Pode utilizar pilhas recarregáveis ou não recarregáveis. Consulte as precauções nas respetivas etiquetas.
• Tenha atenção às suas unhas quando remove a tampa das pilhas e as pilhas.
• Não deixe cair o controlo remoto.
• Não permita que nada bata no controlo remoto.
• Não derrame água ou qualquer líquido no controlo remoto.
• Não coloque o controlo remoto em cima de um objeto molhado.
• Não exponha o controlo remoto à luz solar direta, nem perto de fontes de calor excessivo.
• Retire as pilhas do controlo remoto quando não utilizar durante um longo período, pode ocorrer

corrosão ou vazamento das pilhas e resultar em ferimentos físicos, e/ou danos à propriedade, e/ou incêndio.

• Não utilize pilhas diferentes daquelas especificadas.
• Não misture pilhas novas com pilhas usadas.
• Nunca recarregue uma pilha, exceto se for confirmado que é do tipo recarregável.

4.3 Colocação e montagem

Colocação

A Se a sua Televisão estiver em cima de uma mesa, pode colocar o equipamento na mesa diretamente em frente do suporte da televisão, centrado com o ecrã da televisão. B Se a sua Televisão estiver fixa à parede, pode montar o equipamento na parede diretamente por baixo do ecrã da televisão.

Nota: A unidade deve ser colocada de modo a não tapar o recetor do sinal da TV, caso contrário o controlo remoto da TV não funciona.

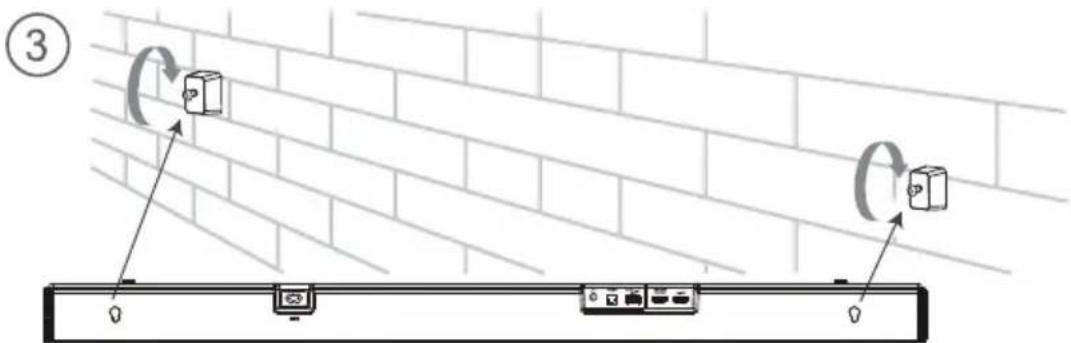

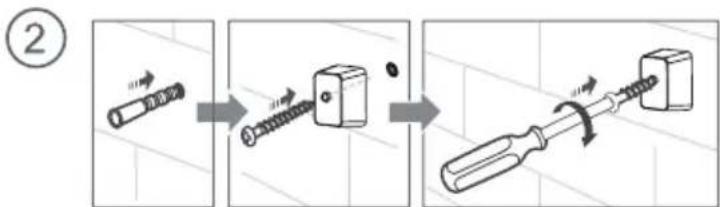

4.4 Montar a Barra de Som na Parede

Notas:

• A instalação deve ser realizada por pessoas qualificadas. A montagem incorreta pode resultar em graves ferimentos pessoais e danos à propriedade (se pretender instalar você mesmo este produto, deve verificar as instalações como parte elétrica e tubagem que podem estar no interior da parede). É da responsabilidade do instalador verificar que a parede irá suportar e segurar o peso total do equipamento e dos suportes de parede.
• São necessárias ferramentas adicionais (não incluídas) para a instalação.
• Não aperte os parafusos em demasia.
• Guarde este manual de instruções para futuras consultas.
• Utilize um equipamento eletrónico para verificar o tipo de parede antes de perfurar e montar.

AVISO

• Para evitar ferimentos, este aparelho deve ser fixo e seguro à parede/chão, de acordo com as instruções de instalação.
• Altura de montagem na parede sugerida: ≤ 1,5 metros.

5. Ligações

5.1 Dolby Atmos

Dolby Atmos® oferece-lhe uma experiência de audição imersiva ao transmitir o som num espaço tridimensional e toda a riqueza, clareza e potência do som Dolby. Para mais informações, visite dolby.com/technologies/dolby-atmos.

5.2 DTS:X

DTS:X, o som de borda não fica mais constrangido pela colocação dos altifalantes numa posição fixa ou por sinais específicos de canal.

Para utilizar Dolby Atmos® / DTS:X

Dolby Atmos® / DTS:X está disponível no modo HDMI eARC/ARC. Para ver detalhes sobre a ligação, consulte "Ligação HDMI". HDMI eARC/ARC

1. Para utilizar o modo Dolby Atmos® / DTS:X, a sua TV tem de fornecer Dolby Atmos® / DTS:X ou HDMI Passagem de áudio.
2. Certifique-se de que "Bitstream", "RAW" ou "No Encoding" está selecionado para o fluxo de bits em saída de áudio do dispositivo externo ligado (por ex. Blu-ray DVD player, TV, etc.).
3. Quando acede a Formato Dolby Atmos / DTS:X / Dolby Digital / PCM, a barra de som irá mostrar DOLBY ATMOS / DTS:X / DOLBY AUDIO / PCM AUDIO.

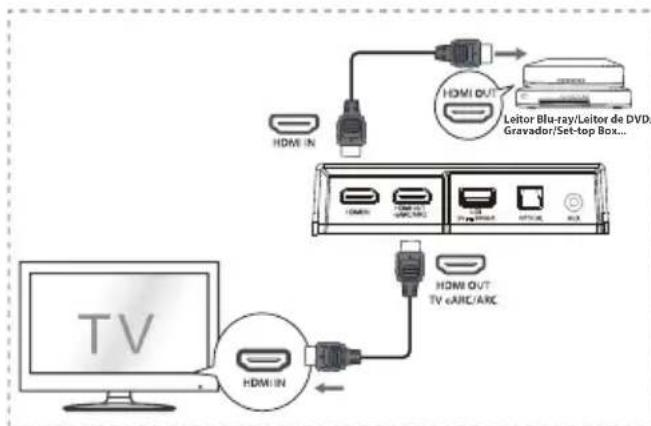

5.3 Utilizar a tomada HDMI

Algumas TVs 4K HDR requerem entrada HDMI ou definições de imagem configuradas para a receção de conteúdo HDR. Para mais detalhes sobre configuração no visor HDR, consulte o manual de instruções da sua TV.

Utilizar HDMI para ligar a barra de som, equipamento AV e a TV:

• Se a sua TV não for compatível com HDMI ARC, ligue a sua barra de som à TV através de uma ligação HDMI de série.
• Utilize um cabo HDMI para ligar a tomada HDMI OUT (eARC/ARC) da barra de som à tomada HDMI IN da TV.
• Com um cabo HDMI para ligar a tomada HDMI IN da barra de som aos seus aparelhos externos (por ex. consolas de jogo, leitores DVD e Blu-Ray).

Método 2:

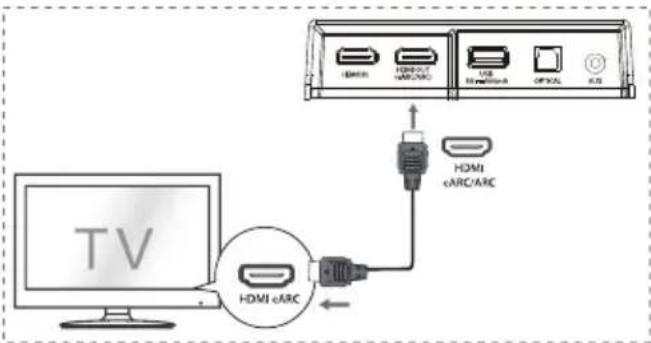

eARC/ARC (Canal de retorno de áudio)

A função eARC/ARC (Canal de retorno de áudio) permite-lhe enviar o áudio da sua TV compatível com ARC para a barra de som através de apenas uma ligação HDMI. Para desfrutar da função ARC, certifique-se de que a sua TV é compatível com HDMI-CEC e ARC e que está devidamente configurada. Quando configurado corretamente, pode utilizar o controlo remoto da sua TV para fazer a saída de volume (VOL +/- e MUDO) da barra de som.

Ligue o cabo HDMI a partir da tomada HDMI OUT (TV eARC/ARC) do aparelho à tomada HDMI da sua TV compatível com ARC. Prima então no controlo remoto para selecionar HDMI eARC.

Dicas:

• A sua TV deve suportar a função HDMI-CEC e ARC. HDMI-CEC e ARC devem estar definidos para Ligado.
• O método de configuração de HDMI-CEC e ARC pode diferir, dependendo da TV. Para detalhes sobre a função ARC, consulte o manual do proprietário.
• ARC só funciona com dispositivos que tenham suporte HDMI ARC assim como um cabo HDMI 1.4 (e superior).

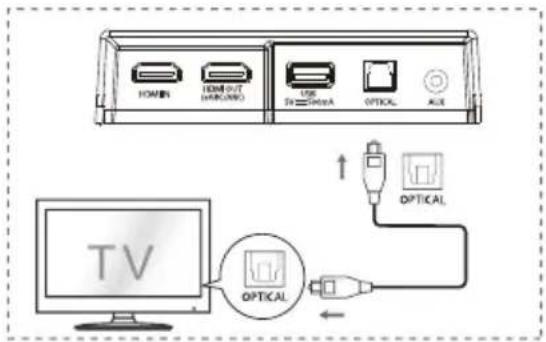

5.4 Utilizar a tomada OPTICAL

• Ligue o cabo ótico à tomada OPTICAL OUT da TV e à tomada OPTICAL no aparelho.

5.5 Ligar uma tomada AUX

A Utilize um cabo de áudio RCA para 3,5 mm para ligar as tomadas de saída de áudio da TV à tomada AUX no aparelho. B Utilize um cabo de 3,5 mm para 3,5 mm para ligar a tomada AUX da TV ou de dispositivo de áudio externo à tomada AUX no aparelho.

5.6 Ligar à alimentação

- Risco de danos ao produto!

Certifique-se de que a tensão da fonte de alimentação corresponde à tensão impressa na parte traseira ou inferior do aparelho.

• Antes de ligar o cabo elétrico, certifique-se de que concluiu todas as outras ligações.

- Barra de som

Ligue o cabo elétrico da tomada AC IN, do aparelho principal e, antes, ligue a uma tomada elétrica na parede.

- Subwoofer

Ligue o cabo elétrico da tomada AC IN, do subwoofer e, antes, ligue a uma tomada elétrica na parede.

• A quantidade de cabo elétrico e de ficha variam de acordo com a região.

O Subwoofer e a barra de som irão automaticamente emparelhar quando estiverem ligados à tomada elétrica e ligados no interruptor. Não é necessário nenhum cabo para ligar os dois aparelhos.

• O estado do indicador no subwoofer sem fios.

Estado LED Estado
Intermitente=rápido	Subwoofer em modo emparelhar
Constante ligado Ligado / Emparelhado com exito
Intermitente lento Ligado / Emparelhar falhou

NOTAS:

• Não prima o botão PAIR (emparelhar) na traseira do subwoofer, exceto para emparelhar manual.
• Se o emparelhamento automático falhar, emparelhe o subwoofer com o aparelho principal manualmente.

Emparelhar manual

1. Certifique-se de que todos os cabos estão devidamente ligados e que o aparelho principal está em modo Standby.
2. Prima a tecla no aparelho ou no controlo remoto para ligar o aparelho principal.
3. Prima a tecla no aparelho ou no controlo remoto durante 3 segundos para aceder ao modo Emparelhar. O ecrã irá mostrar "SW Pairing".
4. Mantenha premida a tecla PAIR (emparelhar) na traseira do subwoofer durante 2 segundos. O subwoofer entra em modo emparelhar e o indicador no subwoofer pisca rapidamente.
5. Depois da ligação sem fios bem sucedida, os indicadores de emparelhado acendem-se e o visor no aparelho principal mostra "SW IN".
6. Se o indicador de emparelhado piscar lentamente, a ligação sem fios falhou. Desligue o cabo do subwoofer e volte a ligar o cabo principal antes de 3 minutos. Repita os passos 1~4.

NOTAS:

• Se a ligação sem fio falhar, verifique se existe um objeto ou interferência forte (por ex., interferência de um aparelho elétrico) próximo da localização. Remova os objetos ou interferências fortes e repita os procedimentos acima.
• O subwoofer deve estar a 6 metros (18 pés) de distância da barra de som, numa área aberta. Se o aparelho principal estiver em modo On, ligado, e não estiver ligado ao subwoofer, o indicador no subwoofer pisca lentamente. Siga os passos 1~4 acima para emparelhar o subwoofer com o aparelho principal.

Quando ligar a unidade principal à tomada elétrica, a unidade principal fica em modo STANDBY.

• Prima a tecla no aparelho ou no controlo remoto para ligar o aparelho principal.
• Prima novamente a tecla para voltar a colocar a unidade em modo STANDBY.
• Desligue a ficha da tomada elétrica se pretender DESLIGAR a unidade por completo.

6.2 Funcionalidade Auto-Standby / Auto-Ativar

[Auto-Standby] A sua barra de som FOI programada para entrar automaticamente em modo standby quando não é detetado áudio durante 15 minutos. Por exemplo, isto deve ocorrer quando pausa a reprodução ou se a barra de som for deixada ligada acidentalmente. - [Auto-Ativar] Se uma TV ou um dispositivo externo estiverem ligados (modo ENTRADA HDMI/HDMI ARC/HDMI eARC/ÓTICO/AUX), o aparelho liga-se automaticamente quando a TV ou o dispositivo externo são ligados.

Para desativar esta funcionalidade, siga os passos abaixo:

1. Durante o modo LIGADO, aponte o controlo remoto para a barra de som, mantenha premida a tecla ▶| durante 3 segundos para abrir o menu.
2. O visor do aparelho irá mostrar "MENU".
3. Prima 6 vezes seguidas, o visor mostra: Auto Wake [ON / OFF].

Ou prima 7 vezes seguidas, o visor mostra: Auto Standby [ON / OFF].

1. Selecione o conteúdo com a tecla VOL +/- no controlo remoto e prima ▶ para confirmar a sua seleção e sair da configuração.
2. Repetir estes passos irá alternar a posição das funcionalidades para "LIGADO" e "DESLIGADO".

6.3 Selecionar o modo de reprodução

• Prima repetidamente a tecla (SOURCE) no aparelho ou no controlo remoto para selecionar o modo HDMI eARC/HDMI ARC, ENTRADA HDMI, ÓTICO, AUX, USB, BT (Bluetooth).
• Prima ▶ no controlo remoto para selecionar o modo BT (Bluetooth).
• O modo selecionado será exibido no ecrã.

Visor Modo
EARC	HDMI eARC
ARC	HDMI ARC
HDMI	ENTRADA HDMI
OPT	ÓTICO
AUX	AUX
USB	USB
NO USB	Nenhum USB ligado
NO FILE	Nenhuma Música Ou
	Nenhum Ficheiro Suportado
BT_IN	Bluetooth
NO BT	Ligado
	Não ligado

6.4 Ajustar o nível de Baixos/Agudos

• Prima os botões BASS +/- no controlo remoto para ajustar o nível de baixos (baixos +5 / baixos -5).
• Prima os botões TREBLE +/- no controlo remoto para ajustar o nível de agudos (agudos +5 / agudos -5).

• Prima as teclas +/- no aparelho ou VOL+ / VOL- no controlo remoto para ajustar o volume.
• Se pretender desligar o som, prima a tecla (MUDO) no controlo remoto. Prima novamente a tecla (MUDO) ou prima VOL+/VOL- para retomar a audição normal.
• No modo USB, prima o botão —— lou llo —— —— para retomar o som normal.

No modo BT, prima apenas os botões VOL+/ VOL- no telemóvel ligado para poder retomar o som normal.

6.7 Ajustar a luminosidade

• Prima as teclas DIMMER +/- no controlo remoto para selecionar o nível de luminosidade.

6.8 Selecionar o Efeito Equalizador (EQ)

• Durante a reprodução, prima a tecla EQ no controlo remoto para selecionar os equalizadores predefinidos: MÚSICA, FILME, NOTÍCIAS, ESPORTE, NOITE, JOGO, IA EQ.

6.9 Definir o Atraso de Áudio (AV SYNC)

• O processamento da imagem de vídeo por vezes demora mais do que o tempo para processar o sinal de áudio. Isto chama-se "em diferido". A funcionalidade Atraso de Áudio está concebida para solucionar este atraso.
• Defina o atraso de áudio, apenas para o modo de reprodução atual. (Como, por exemplo, no modo de atraso de áudio HDMI ARC, o modo de atraso só é válido para HDMI ARC).
• Por predefinição, o atraso de áudio está definido para 00.
• Durante o modo Ligado, mantenha premidas as teclas ▶ | durante 3 segundos para abrir o menu e prima então a tecla ▶ 9 vezes seguidas. O visor do aparelho irá mostrar "LT 00".
• Prima as teclas VOL + / - e irá ter um salto de frequência de 10 ms para ajustar o tempo de atraso. Defina no máximo um atraso de 200 ms.
• Prima a tecla II ou aguarde 10 segundos para sair.

Dicas:

• Intervalo de ajuste: [00 ~ 200 ms]
• A definição de atraso de áudio está válida para áudio digital (por ex. ENTRADA HDMI, HDMI ARC, HDMI eARC, ÓTICO).

7. Operação DTS:X

7.1 Funcionalidades DRC / Dialog Control / Neural:X / Virtual:X

As tecnologias DTS:X® oferecem aos utilizadores efeitos surround virtuais de multicanais virtuais, ao criar um volume de áudio imersivo.

• Durante o modo LIGADO, aponte o controlo remoto para a barra de som, mantenha premida a tecla ▶▶ durante 3 segundos para abrir o menu.
• O visor do aparelho irá mostrar "MENU".

Definição do nível DRC:

• Prima 10 vezes seguidas, o visor mostrará: DRC 0/1/2.

• Prima 12 vezes seguidas, o visor mostrará: Neural X ON / OFF.

Definição Virtual:X:

• Prima 13 vezes seguidas, o visor mostra: VIRTUAL X ON/OFF.

Nota:

As operações acima são principalmente para requisitos de conformidade DTS e apenas a Definição Virtual:X está aberta ao consumidor.

8. Funcionamento HDMI eARC/ HDMI ARC, ENTRADA HDMI, ÓTICO, AUX

1. Certifique-se de que o aparelho está ligado à TV ou a qualquer aparelho de entrada. 2. Prima repetidamente a tecla no aparelho ou no controlo remoto para selecionar o modo HDMI eARC/HDMI ARC, ENTRADA HDMI, ÓTICO, AUX, USB, BT (Bluetooth). 3. Opere o seu equipamento diretamente para as funcionalidades de reprodução. 4. Prima a tecla VOL + / - para ajustar o volume para o nível desejado.

Dicas:

• O aparelho pode não conseguir descodificar todos os formatos de áudio digital da fonte de entrada. Neste caso, o aparelho irá ficar silenciado. Não se trata de um defeito. Certifique-se de que a definição de áudio da fonte de entrada (por ex. televisão, consola de jogos, leitor de DVD, etc.) está definida para PCM ou Dolby Digital (Consulte o manual do utilizador do aparelho da fonte de entrada para ver os detalhes de definição de áudio) com entrada HDMI eARC / ÓTICO.
• Quando seleciona um formato de áudio diferente, o aparelho irá exibir o seguinte:

Formato de entrada Visor
PCM PCM
Dolby Digital	DOLBY AUDIO / DOLBY SURROUND
Dolby Digital Plus	DOLBY AUDIO / DOLBY SURROUND
Dolby TrueHD	DOLBY AUDIO / DOLBY SURROUND
Dolby MAT MPCM
Dolby Digital Plus-Atmos Dolby ATMOS
Dolby TrueHD-Atmos DOLEY ATMOS
Dolby MAT-Atmos DOLBY ATMOS
DTS DTS
DTS Discrete Surround DTS
DTS-ES 6.1 Matrix	DTS
DTS-ES 6.1 Discrete	DTS
DTS 96/24	DTS
DTS 96/24 ES Matrix	DTS
DTS Express	DTS
DTS-ES 8-Channel Discrete	DTS
DTS-HD High Resolution	DTS-HD
DTS-HD Master Audio	DTS-HD
DTS:X	DTS-X
DTS:X Master Audio	DTS-X

9. Funcionamento de Bluetooth

9.1 Emparelhar dispositivos com funcionalidade Bluetooth

A primeira vez que liga o seu dispositivo Bluetooth a este leitor, terá de emparelhar o seu equipamento com este leitor.

Notas:

• O alcance operacional entre esta unidade e um dispositivo Bluetooth é de aproximadamente 8 metros (sem qualquer objeto entre o equipamento Bluetooth e a unidade).
• Antes de ligar um dispositivo Bluetooth a este equipamento, garanta que sabe as capacidades do dispositivo.
• Não garantimos a compatibilidade com todos os dispositivos Bluetooth.
• Qualquer obstáculo entre este equipamento e um dispositivo Bluetooth pode reduzir o alcance operacional.
• Se a força do sinal for fraca, o aparelho pode desligar-se, mas irá automaticamente voltar a entrar em modo de emparelhamento.

1 Durante o modo LIGADO, prima a tecla repetidamente no aparelho ou a tecla ♣ no controlo remoto para selecionar o modo Bluetooth. "NO BT" será exibido no ecrã se o aparelho não estiver emparelhado com nenhum dispositivo Bluetooth. 2 Ative o seu dispositivo Bluetooth e selecione o modo de pesquisa. "Hisense AX3120G" irá surgir na lista de dispositivos Bluetooth. - Se não conseguir encontrar o aparelho, mantenha premida a tecla no modo BT durante 2 segundos para tornar o aparelho pesquisável. O ecrã vai exibir "BT Pairing" e irá ouvir o som de indicação do aparelho. 3 Selecione "Hisense AX3120G" na lista para emparelhar. Após emparelhar com êxito, irá ouvir o sinal de indicação a partir do aparelho e o painel de exibição mostrará "BT_IN". 4 Reproduza música a partir do dispositivo Bluetooth ligado.

Para desligar a função Bluetooth, pode:

• Alterar para outra função no dispositivo.
• Desativar a função BT do seu dispositivo Bluetooth. O dispositivo Bluetooth será desligado do aparelho após a indicação áudio.
• Mantenha premida a tecla durante 2 segundos.

Dicas:

• Insira "0000" como senha, se necessário.
• Se nenhum dispositivo Bluetooth emparelhar com este aparelho em 2 minutos, o aparelho volta a ligar à ligação anterior.
• O aparelho também será desligado quando o seu dispositivo estiver fora do alcance operacional.
• Se pretender voltar a ligar o seu dispositivo a este aparelho, coloque-o dentro do alcance operacional.
• Se o dispositivo for movido para fora do alcance operacional, quando retornar ao alcance, verifique se continua ligado à unidade.
• Se a ligação se perder, siga as instruções acima para emparelhar o seu dispositivo de novo com o aparelho.

9.2 Ouvir música a partir do dispositivo Bluetooth

• Se o dispositivo Bluetooth ligado suportar o Perfil de distribuição de áudio avançado (A2DP), pode ouvir a música guardada no dispositivo através da barra de som.
• Se o dispositivo também suportar o Perfil de controlo remoto de vídeo e áudio (AVRCP), pode utilizar o controlo remoto da barra de som para reproduzir a música guardada no dispositivo.
• Emparelhar o seu equipamento com o aparelho.
• Reproduzir música através do seu equipamento (se suportar A2DP).
• Utilizar o controlo remoto fornecido para controlar a reprodução (se suportar AVRCP).

| |	Iniciar, fazer ou retomar a reprodução.
| / |	Saltar para a faixa anterior ou segunte.

10. Funcionamento USB

1 Insira um dispositivo USB.

2 Pressione a tecla repetidamente no aparelho ou no controle remoto para selecionar o modo USB.

1. Durante a reprodução:

||	Iniciar, fazer ou retomar a reprodução.
/	Saltar para a faixa anterior ou segunte.

Dicas:

• O equipamento suporta dispositivos USB com até 32 GB de memória.
• Este produto pode não ser compatível com determinados tipos de dispositivos de armazenamento USB.
• Se utilizar um cabo de extensão USB, um hub USB ou um leitor de cartões multifunções USB, o dispositivo de armazenamento USB pode não ser reconhecido.
• Não remova o dispositivo de armazenamento USB quando estiver a ler ficheiros.
• O anfitrião de alta velocidade USB integrado para aplicações USB não deve exceder os 6,5 Mbps.
• Para o ficheiro em formato FLAC, o tamanho máx. do bloco é 8107/8109 e pode suportar no máximo 4608.

11. Menu Configuração

1. Durante o modo Ligado, mantenha premida a tecla ▶▶ durante 3 segundos para abrir o menu.
2. Selecione o conteúdo com as teclas.
3. Altere os valores iniciais para cada definição com as teclas VOL +/-.
4. Prima a tecla II para confirmar a sua seleção e sair das definições.
5. Se não for premida qualquer tecla dentro de 10 segundos, o sistema sai automaticamente do menu.

	Visor (prima/</>>)	Descrição (prima VOL +/-)
1	MOVIE	Selecionar o Efeito Equalizarador (EQ) (MUSICA, FILME, NOTICIAS, ESPORTE, NOITE, JOGO, IA)
2	SUR OFF	Alterar Som surround [LIGADO / DESLIGADO]
3	JAS O	Ajustar o;nível de Baixos
4	TRE O	Ajustar o;nível de Agudos
5	DIM O	Ajustar a luminosidade (Nível de regulações do luminosidade: DIM 0/1/2/3, sair do menu para efetivar)
6	AUTOWAKE OFF	Alterar Ativar Auto [LIGADO / DESLIGADO]
7	AUTOSTANDBY OFF	Alterar Standby automática [LIGADO / DESLIGADO]
8	LEEP ON	Alterar Apito [LIGADO / DESLIGADO]
9	LT DO	Definir o Atraso de Óudio (AV SYNC)
10	IRCO	Ajustar Nível DTS DRC: DRC 0/1/2
11	DCL O	Ajustar Nível de Controlo de Dialogo DTS: DCL 0/1/2/3/4/5/6
12	ITS NEURAL ON	Interruptor: DTS Neural [LIGADO / DESLIGADO]
13	VIRTUALX	Interruptor: DTS Virtual:X [LIGADO / DESLIGADO]
14	BASSBOOST ON	Interruptor: BassBoost [LIGADO / DESLIGADO]

12. Resolução de problemas

Para fazer a garantia valer, nunca tente reparar você mesmo o sistema. Se encontrar problemas ao utilizar este equipamento, reveja o seguinte antes de solicitar a reparação.

Sem alimentação

• Certifique-se de que o cabo CA do equipamento está devidamente ligado.
• Certifique-se de que há corrente na tomada elétrica.
• Prima a tecla standby para ligar o equipamento.

O controlo remoto não funciona

• Antes de premir qualquer tecla de controlo da reprodução, primeiro selecione a entrada correta.
• Reduza a distância entre o controlo remoto e o equipamento.
• Insira a pilha com as polaridades (+/-) alinhadas, conforme indicado.
• Troque as pilhas.
• Direcione o controlo remoto diretamente para o sensor na frente do equipamento.

Sem som

• Certifique-se de que o aparelho não está silenciado. Prima ou VOL+/- para retomar a audição normal.
• Prima a tecla no aparelho ou no controlo remoto para colocar a barra de som em modo standby. Prima então novamente a tecla para ligar a barra de som. Desligue a barra de som e o subwoofer da tomada elétrica e volte a ligar. Ligar a barra de som.
• Certifique-se de que a definição de áudio na fonte de entrada (por ex. TV, consola de jogos, leitor DVD, etc.) está definida para o modo PCM ou Dolby Digital quando utiliza a ligação digital (por ex. HDMI, ÓTICO).
• O subwoofer está fora do alcance, aproxime o subwoofer da barra de som. Certifique-se de que o subwoofer está a 5 m da barra de som (quanto mais perto melhor).
• A barra de som pode ter perdido a ligação com o subwoofer. Repare os aparelhos ao seguir os passos na secção "Emparelhar o Subwoofer sem fios com a Barra de som".
• O aparelho pode não conseguir descodificar todos os formatos de áudio digital da fonte de entrada. Neste caso, o aparelho ficará em silêncio. Não se trata de um defeito. O dispositivo não está com defeito.

Não encontro o nome Bluetooth deste equipamento no meu dispositivo Bluetooth

• Certifique-se de que a função Bluetooth está ativa no seu dispositivo Bluetooth.
• Certifique-se de que emparelhou o equipamento com o seu dispositivo Bluetooth.

Tem uma função de desligar de 15 minutos, um dos requisitos da norma ERPII para economizar energia.

• Quando o nível do sinal de entrada externa do equipamento é demasiado alto, o equipamento desliga-se automaticamente dentro de 15 minutos. Aumente o nível de volume do seu equipamento externo.
• Para mais informações sobre o equipamento ligado em rede, consulte https://hisense.fr/catproduit/barres-de-son/

O subwoofer está em pausa ou o indicador do subwoofer não se acende.

• Desligue o cabo elétrico da tomada elétrica e volte a ligar após 4 horas para redefinir o subwoofer.

13. Especificações

Nome do modelo	AX3120G
Barra de som
Fonte de alimentação AC 100 - 240 V~ 50/60 Hz
Consumo eletrico 20 W
Potência em standby < 0,50 W
Porta USB para reproduçãoCompatibleidade USB Suporte de reprodução USB / formatos de ficheiro	5 V = 500 mA Hi-Speed USB (2.0) / FAT32 / FAT16 32 GB (max), WAV/WMA/MP3/FLAC/ALAC
Dimensoes (L × A × P) 920 × 60 × 90 mm / 36,2" × 24" × 3,5"
Peso liquido 2,9 kg
Resposta de frequência 150 Hz ~ 20 kHz
Temperatura de funcaoamento 0°C - 45°C
Especificação sem fios
Versão Bluetooth / perfis Alcance de frequência Bluetooth Potência max. de transmissao Bluetooth (EIRP)	V5.3 2400 MHz ~ 2483,5 MHz ≤ 10 dBm
Tipo de modulação GFSK, π/4 DQPSK, 8DPSK
Subwoofer
Fonte de alimentação AC 100 - 240 V~ 50/60 Hz
Consumo eletrico 15 W
Potência em standby < 0,50 W
Dimensoes (L × A × P) 214 × 294 × 304 mm / 8,4" × 11,6" × 12"
Peso liquido 5,27 kg
Resposta de frequência 40 Hz ~ 180 Hz
Amplificador (Potência Áudio Max.)
Total 360 W
Unidade Principal 240 W
Subwoofer 120 W
Controlo remoto
Distência/Ángulo 19,7 pés (6 m) / 30°
Tipo de pilhas AAA (1,5 V × 2)
