HASZNÁLATI ÚTMUTATÓ PFSA 20-Li C3 PARKSIDE

Az originál használati utasítás fordítása

HR

AKU PIŠTOLJ ZA NANOŠENJE BOJE

Akumulátor: PAP 20 B1 \*

Typ LITHIUM-ION

Akumulátor PAP 20 B1*

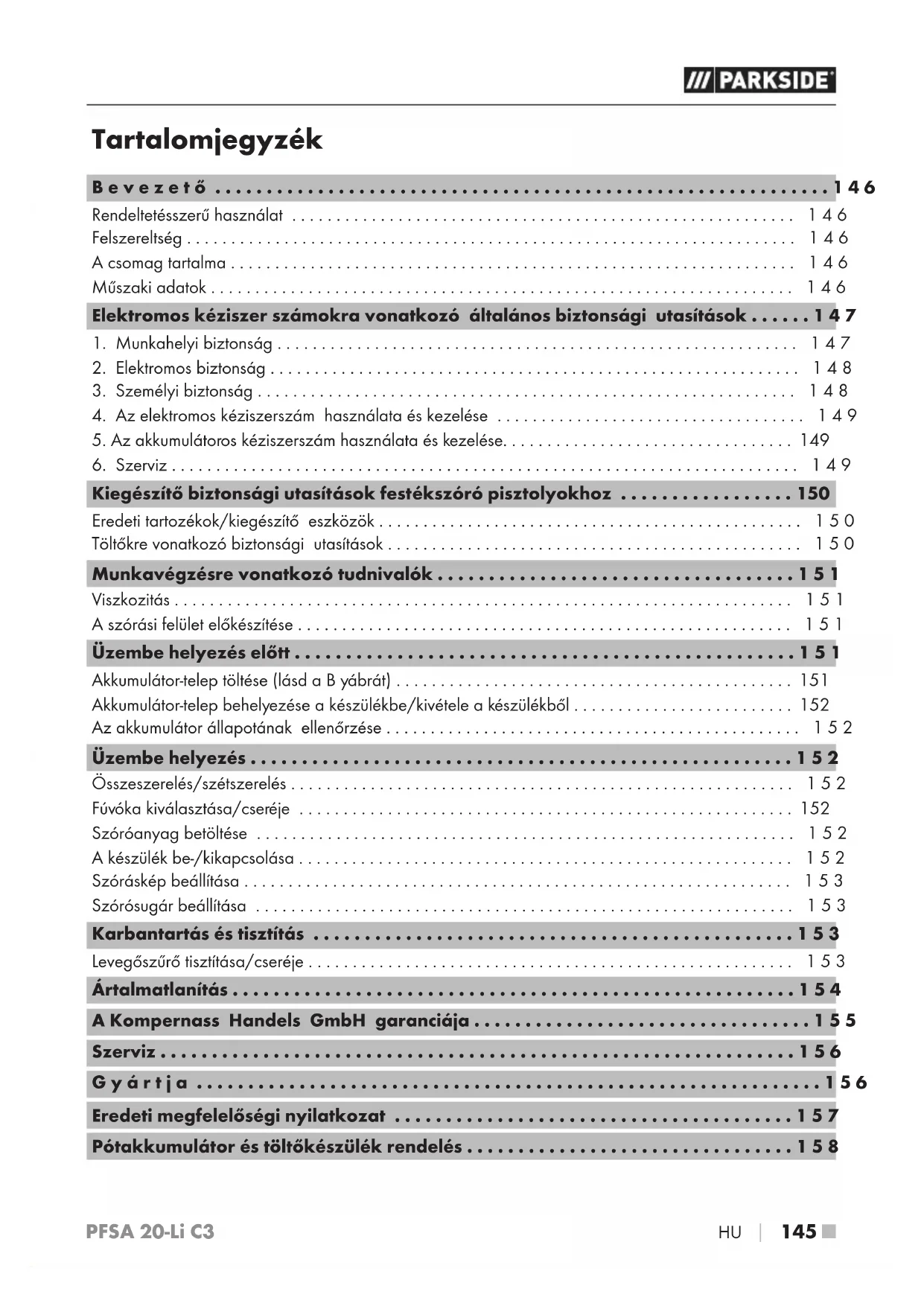

Rendeltetésszerű használat 146

Felszereltség 146

A csomag tartalma 146

Müszaki adatok 146

Elektromos kéziszer számokra vonatkozó általános biztonsági utasítások ..... 147

1. Munkahelyi biztonság 147
2. Elektromos biztonság 148
3. Személyi biztonság 148
4. Az elektromos kéziszerszám használata és kezelése 149
5. Az akkumulátoros kéziszerszám használata és kezelése.... 149
6. Szerviz 149

Kiegészítő biztonsági utasítások festékszóró pisztolyokhoz ..... 150

Eredeti tartozékok/kiegészítő eszközök 150

Töltőkre vonatkozó biztonsági utasítások 150

Munkavégzésre vonatkozó tudnivalók....151

Viszkozitás 151

A szórási felület előkészítése 151

Üzembe helyezés előtt 151

Akkumulátor-telep töltése (lásd a B yábrát) 151

Akkumulátor-telep behelyezése a készülékbe/kivétele a készülékből 152

Az akkumulátor állapotának ellenőrzése 152

Üzembe helyezés....152

Összeszerelés/szétszerelés 152

Fúvóka kiválasztása/cseréje 152

Szóróanyag betöltése 152

A készülék be-/kikapcsolása 152

Szóráskép beállítása 153

Szórósugár beállítása 153

Karbantartás és tisztítás 153

Levegőszűrő tisztítása/cseréje 153

Ártalmatlanítás....154

A Kompernass Handels GmbH garanciája....155

Szerviz 156

Gyártja 156

Eredeti megfelelőségi nyilatkozat 157

Pótakkumulátor és töltőkészülék rendelés....158

AKKUS FESTÉKSZÓRÓ PISZTOLY PFSA 20-Li C3

Bevezető

Gratulálunk új készüléke megvásárlásához. Vásárlásával kiváló minőségű termék mellett döntött. A használati útmutató a termék része. Fontos tud- nivalókat tartalmaz a biztonságra, a használatra és az ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi hasz- nálati és biztonsági utasítással. A terméket csak a leírtak szerint és a megadott célokra használja. A termék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is.

Rendeltetésszerű használat

Ez a készülék festékek, lakkok és lazúrfestékek felhordására alkalmas. Nagyon gyúlékony, éghető festékek, lakkok vagy hígítók bármilyen használata nem megengedett. A készülék minden más használata vagy módosítása nem rendeltetésszerűnek minősül és jelentős balesetveszélyt okozhat. A nem rendeltetésszerű használatból eredő károkért nem vállalunk felelősséget. A készülék csak magánhasználatra készült.

Felszereltség

lásd a kihajtható oldalon lévő ábrát

① hollandi anya

② fúvókafej

3 fúvóka

4 szóróegység

5 ravasz

5a retesz

6 motoregység

7 csavarok

8 levegőszűrőfedél

9 levegőszűrő

10 festéktartó edény

11 felszállócső

12 szórt mennyiséget szabályozó kerék

A ábra

13 tisztítókefe

14 tisztítótű

15a tölcsér

15 mérőpohár

16 pótszűrő

B ábra

17 akkumulátor-telep*

18 kireteszelő gomb

19 akkumulátor állapotjelző gomb

20 gyorstöltő*

21 piros töltésjelző LED

22 zöld töltésjelző LED

A csomag tartalma

1 akkus festékszóró pisztoly
4 fúvóka (1x 1,5mm/1x 1,8mm/1x 2,2mm/1x 2,6 mm *1)
1 tölcsér
1 viszkozitás-mérőpohár
1 tisztítótű
1 tisztítókefe
1 használati útmutató
1 szűrő
*1 előszerelve

Müszaki adatok

Akkus festékszóró pisztoly PFSA 20-Li C3

Névleges feszültség 20 V (egyenáram)

Szállítási teljesítmény 700 ml/perc (víz)

Festéktartó edény 1200 ml

Max. viszkozitás 70 DIN/mp

Típus LÍTIUM-ION
Névleges feszültség 20 V === (egyenáram)
Kapacitás 2 Ah
Cellaszám 5

Akkumulátor-gyorstöltő PLG 20 C1\*

BEMENET/Input

Névleges feszültség 230–240 V \~, 50 Hz (váltóáram)

Névleges teljesítmény-

felvétel 65

W

Biztosíték (belső) 3,15 A

KIMENET/Output

Névleges feszültség 21,5 V (egyenáram)

Névleges áramerősség 2,4 A

Töltési idő kb. 60 perc

Védelmi osztály II /

□ (dupla szigetelés)

* AKKU ÉS TÖLTÖKÉSZÜLÉK NÉLKÜL

Zaj- és rezgésinformációk

A zaj mért értéke az EN 60745 szabványnak megfelelően került meghatározásra. Az elektromos kéziszerszám A-súlyozott zajszintjének jellemző értéke:

Hangnyomásszint pA = 72,1 dB (A)

Bizonytalansági érték K = 3 dB

Hangteljesítményszint _WA=83,1 dB(A)

Bizonytalansági érték K = 3 dB

Viseljen hallásvédöt!

A markolat rezgés-összértéke a_h<2,5 m/s^2

Bizonytalansági érték K = 1,5 m/s ^2

A készüléken lévő szimbólumok

	Mindig viseljen védőszemüveget.
	Mindig viseljen légzésvédőt.

TUDNIVALÓ

▶ A megadott rezgéskibocsátási érték szabványos mérési eljárással lett meghatározva és felhasználható az elektromos kéziszerszámok egymással való összehasonlítására;
▶ A megadott rezgéskibocsátási érték a kitettség előzetes megbecsüléséhez is felhasználható.

FIGYELMEZTETÉS!

▶ A rezgéskibocsátási érték az elektromos kéziszerszám tényleges használata során, az elektromos kéziszerszám használatának módjától függően eltérhet a megadott értéktől;

Próbálja a rezgésterhelést a lehető legalacsonyabb szinten tartani. A rezgésterhelés csökkenthető, például kesztyű viselésével a szerszám használata során és a munkaidő korlátozásával. Ebben az esetben a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül fut).

Elektromos kéziszer- számokra vonatkozó általános biztonsági utasítások

⚠️ FIGYELMEZTETÉS!

- Olvassa el az összes biztonsági előírást és utasítást. A biztonsági előírások és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Órizze meg az összes biztonsági előírást és utasítást későbbi használatra.

A biztonsági előírásokban használt „elektromos kéziszerszám” kifejezés hálózatról (hálózati kábelen át) üzemeltetett elektromos kéziszerszámokra és akkumulátoros (hálózati kábel nélküli) elektromos kéziszerszámokra vonatkozik.

1. Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlenség és a rosszul megvilágított munkaterület balesetet okozhat.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikráznak, a szikra pedig meggyújthatja a port vagy gözőket.

c) Az elektromos kéziszerszám használata közben ne engedjen közel gyermekeket és más személyeket. Ha elterelik a figyelmét, elveszítheti uralmát a készülék felett.

2. Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad megváltoztatni.
Ne használjon adaptercsatlakozókat földelt elektromos kéziszerszámokkal. A nem módosított csatlakozó és a megfelelő csatlakozóaljzat használata csökkenti az áramütés veszélyét.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felülettel, mint például csővezeték, fűtőtest, tűzhely vagy hűtőszekrény felületével. Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Óvja az elektromos kéziszerszámot esőtől vagy nedvességtől. Növeli az áramütés kockázatát, ha víz kerül az elektromos készülékbe.
d) Ne használja a vezetéket rendeltetésellenes célra, ne hordozza és ne akassza fel az elektromos kéziszerszámot a kábelnél fogva, és ne a vezetéknél fogva húzza ki a csatlakozódugót az aljzatból. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összecsavarodott vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos kéziszerszámmal, akkor csak olyan hosszabbító kábelt használjon, ami kültéren is használható. A kültéri használatra alkalmas hosszabbító kábellel csökkentheti az áramütés kockázatát.
f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, használjon áram-védőkapcsolót. Az áram-védőkapcsoló használata csökkenti az áramütés veszélyének kockázatát.

3. Személyi biztonság

a) Legyen mindig figyelmes, ügyeljen arra, amit csinál és megfontoltan végezze a munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszám használatakor már egy pillanatnyi figyelmetlenség is komoly sérüléseket okozhat.
b) Viseljen egyéni védőeszközöket és mindig vegyen fel védőszemüveget. Az elektromos kéziszerszám jellegének és használatának megfelelő egyéni védőeszköz, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő csökkenti a személyi sérülések veszélyét.
c) Előzze meg a készülék véletlenszerű bekapcsolását. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt a villamos hálózatra és/vagy az akkumulátorra csatlakoztatja, illetve kézbe veszi vagy viszi.

Balesetet okozhat, ha a készülék hordozása közben az ujja a kapcsolón van, vagy a ké- szülék már bekapcsolt állapotban van, amikor csatlakoztatja az áramellátásra.

d) Az elektromos kéziszerszám bekapcsolása előtt távolítsa el a beállításhoz használt szerszámokat vagy csavarkulcsokat. A készülék forgó részében lévő szerszám vagy kulcs sérülést okozhat.
e) Kerülje a normálistól eltérő testtartást. Vegyen fel biztonságos álló helyzetet és tartsa meg folyamatosan az egyensúlyát. Ily módon váratlan helyzetekben is jobban úrrá tud lenni az elektromos kéziszerszámon.
f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a haját, ruháját és kesztyűjét a mozgó részektől. A laza ruházat, az ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.
g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor győződjön meg arról, hogy azok csatlakoztatva vannak és használatuk helyesen történik. A porelszívó alkalmazása csökkentheti a por általi veszélyeztetést.

4. Az elektromos kéziszerszám használata és kezelése

a) Ne terhelje túl a készüléket. Használja a munkájának megfelelő elektromos kéziszerszámot. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban tud dolgozni a megadott teljesítmény-tartományban.

b) Ne használjon olyan elektromos kéziszerszá-mot, amelyiknek hibás a kapcsolója. Ha az elektromos kéziszerszámot már nem lehet be- és kikapcsolni, akkor a használata veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozódugót az aljzatból és/vagy távolítsa el az akkumulátort, mielőtt beállításokat végez a készüléken, tartozékokat cserél vagy a készüléket elteszi. Ezzel a megelőző biztonsági intézkedéssel megakadályozható az elektromos kéziszerszám véletlen bekapcsolása.

d) A nem használt elektromos kéziszerszámot gyermekektől elzárva kell tárolni. Ne engedje, hogy olyan személyek használják a készüléket, akik nem ismerik annak használatát vagy nem olvasták az erre vonatkozó utasításokat. Az elektromos kéziszerszámok veszélyesek, ha tapasztalatlan személyek használják azokat.

e) Gondosan ápolja az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó részek tökéletesen működnek és nincsenek beszorulva, részei nincsenek eltörve vagy olyannyira megsérülve, hogy az befolyásolná az elektromos kéziszerszám működését. A készülék használata előtt javíttassa meg a sérült részeket. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.

f) Tartsa mindig élesen és tisztán a vágószerszámokat. A gondosan karbantartott éles vá-góeszközök kisebb valószínűséggel szorulnak be és könnyebben irányíthatók.

g) Az elektromos kéziszerszámot, a tartozékokat, a betétszerszámokat stb. a használati útmutatónak megfelelően használja. Vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos kéziszerszám nem rendeltetésszerű használata veszélyes helyzeteket teremthet.

5. Az akkumulátoros kéziszerszám használata és kezelése

a) Az akkumulátort csak a gyártó által ajánlott töltővel töltse. Olyan töltő esetén, amely egy bizonyos típusú akkumulátor töltésére alkalmas, tűzveszély áll fenn, ha másfajta akkumulátorral használják.

b) Csak az elektromos kéziszerszámba való akkumulátort használja. Más akkumulátorok használata sérülést okozhat és tűzveszélyes.

c) A nem használt akkumulátort tartsa megfelelő távolságban gémkapcsoktól, érméktól, kulcsoktól, szögektól, csavaroktól vagy más apró fémtárgyaktól, amelyek rövidzárlatot okozhatnak.

Az akkumulátor érintkezői közötti rövidzárlat égési sérülést vagy tüzet okozhat.

d) Helytelen alkalmazás esetén folyadék szivároghat ki az akkumulátorból. Ne érjen hozzá. Ha véletlenül mégis hozzáér, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. A kiszivárgó akkumulátor-folyadék bőrirritációt vagy égési sérülést okozhat.

VIGYÁZAT! ROBBANÁSVESZÉLY! Soha ne töltsön fel nem tölthető elemeket.

Védje az akkumulátort hőségtől, például tartós napsütéstől, tűztől, víztől és nedvességtől. Robbanásveszély áll fenn.

6. Szerviz

a) Az elektromos kéziszerszámot csak képzett szakemberrel és csak eredeti alkatrészekkel javíttassa. Ezzel biztosítható az elektromos kéziszerszám hosszan tartó és biztonságos működése.

Kiegészítő biztonsági utasítások festékszóró pisztolyokhoz

Tartsa tisztán és jól megvilágítva a munkaterületet és ne hagyjon rajta festéket vagy oldószert tartalmazó edényeket, törlőkendőket és más gyúlékony anyagokat. Öngyulladás lehetséges veszélye. Mindig tartson készenlétben működőképes tűzoltókészüléket.

Gondoskodjon megfelelő szellőzésről a szórási területen és elegendő friss levegőről az egész helyiségben. Az elpárolgó gyúlékony oldószer robbanékony légkört hoz létre.

■ Ne szórjon és ne tisztítson olyan anyagokkal, amelyek gyulladáspontja 21 °C alatt van. Használjon vízbázisú, nehezen illó szénhidrogén vagy hasonló alapú anyagokat. A könynyen párolgó elpárolgott oldószer robbanékony légkört hoz létre.

■ Ne szórjon gyújtóforrások, mint például statikusan elektromos szikrák, nyílt láng, gyújtóláng, forró tárgyak, motorok, cigarettek és elektromos kábelek be és kicsatlakoztatása vagy kapcsolók kezelése során keletkező szikrák közelében. Az ilyen szikraforrások a környezet meggyulladásához vezethetnek.

■ Ne szórjon olyan anyagokat, amelyekről nem lehet tudni, hogy veszélyesek. Ismeretlen anyagok veszélyes körülményeket alakíthatnak ki.

A szórás és a vegyszerek kezelése során viseljen további egyéni védőeszközt, például megfelelő védőkesztyűt, és védő- vagy lég-zésvédő maszkot. Az adott körülményeknek megfelelő védőeszköz viselése csökkenti a veszélyes anyagok hatását.

Ügyeljen a szóróanyag esetleges veszélyeire. Vegye figyelembe a tartályon lévő jelöléseket vagy a szóróanyag gyártójának utasításait, ideértve a személyi védőeszköz viselésére vonatkozó előírásokat is. A gyártó utasításainak követésével csökkenthetők a tűz, valamint mérgek, rákkeltő anyagok, stb. által okozott sérülések.

A szórópisztolyt nem szabad gyúlékony anyagok szórására használni. Szórópisztolyokat nem szabad gyúlékony oldószerekkel tisztítani.

FIGYELMEZTETÉS!

Ügyeljen a felszórt anyagból adódó veszélyekre, és ugyancsak vegye figyelembe a tartályokon lévő feliratokat és az anyag gyártója által megadott utasításokat.

Eredeti tartozékok/kiegészítő eszközök

Csak a használati útmutatóban megadott tartozékokat és kiegészítő eszközöket használja, ill. amelyek befogója kompatibilis a készülékkel.

FIGYELMEZTETÉS!

■ Ne használjon nem a PARKSIDE által javasolt tartozékot. Ez áramütést és tüzet okozhat.

Töltökre vonatkozó biztonsági utasítások

■ Ezt a készüléket 8 éves kor feletti gyermekek és csökkent fizikai, érzékszervi vagy szellemi képességű, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felvilágosították öket a készülék biztonságos használatáról és megértették az ebből eredő veszélyeket. Gyermekek nem játsz-hatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartást felügyelet nélküli gyermekek nem végezhetnek.

■ A veszélyek elkerülése érdekében a sérült csatlakozóvezetéket a gyártónak, a gyártó vevőszolgálatának vagy hasonló szakképzett személynek kell kicserélnie.

A töltő kizárólag beltéri használatra alkalmas.

FIGYELEM!

Ezzel a töltővel csak az alábbi akkumulátorok tölthetők: PAP 20 A1/PAP 20 A2/PAP 20 A3/PAP 20 B1/PAP 20 B3/PAPS 204 A1/PAPS 208 A1.

♦ A kompatibilis akkumulátorok aktuális listája a www.Lidl.de/Akku oldalon található.

Munkavégzésre vonatkozó tudnivalók

Viszkozitás

A készülékkel legfeljebb 70 DIN-másodperc (viszkozitás) anyag szórható fel. A viszkozitás (folyékonyság) egyszerűsített mérési eljárással a mellékelt mérőpohárral határozható meg

♦ Merítse tele a mellékelt mérőpohara a szóróanyaggal.

Emelje ki a mérőpohara:5 a szóróanyagból és hagyja kifolyni a folyadékot.

♦ Mérje meg az átfutási időt másodpercben, amíg a folyadék áramlása megszakad. Ezt az időt nevezzük „DIN-másodperceknek (DIN-mp)”.

Túl magas érték esetén fokozatosan adjon kis mennyiségű megfelelő hígítószert a szóróanyaghoz és keverje össze.

♦ Ismét mérje meg a DIN-másodperceket. Ismételje addig a folyamatot, amíg 70 DIN-mp alatti viszkozitást ér el.

TUDNIVALÓ

▶ Ne lépje túl a készülék maximális viszkozitási értékét. A szóróanyag nem lehet túl sűrű a felhordási folyamathoz. Ellenkező esetben eltömődhet a készülék.
- Ügyeljen arra, hogy a szóróanyag és a hígító illjenek egymáshoz. Nem megfelelő hígító esetén csomók keletkezhetnek, amik eltömítik a készüléket. Soha ne keverjen össze műgyanta alapú festéket nitrohígítóval.

TUDNIVALÓ

▶ A megfelelő hígítóra vonatkozó információk (víz, festékhígítószer) a szóróanyag gyártói utasításaiban találhatók.
▶ Nem szabad szemcsés/részecskéket tartalmazó gyártmányokat szórni. Ezek csiszoló hatása csökkenti a készülék élettartamát.

A szórási felület előkészítése

♦ Nagy területen és alaposan takarja le a szórási felület környékét. Ellenkező esetben a nem letakart területek és felületek beszennyeződhetnek.
♦ Győződjön meg arról, hogy a szórási felület tiszta, száraz és zsírmentes.
- Érdesítse fel a sima felületeket, majd távolítsa el a csiszolóport.

Üzembe helyezés előtt

Akkumulátor-telep töltése (lásd a B yábrát)

VIGYÁZAT!

▶ Mindig húzza ki a hálózati csatlakozódugót, mielőtt az akkumulátor-telepet 17 kiveszi a töltőből, ill. belehelyezi.

TUDNIVALÓ

▶ Soha ne töltse az akkumulátor-telepet akkor, ha a környezeti hőmérséklet 10 °C alatt vagy 40 °C felett van. A lítium-ion akkumulátor hosszabb tárolása esetén rendszeresen ellenőrizni kell az akkumulátor töltöttségét. Az optimális töltöttségi állapot 50% és 80% között van. Hűvös, száraz helyen, 0 °C és 50 °C közötti környezeti hőmérsékleten kell tárolni.

♦ Helyezze be az akkumulátor-telepel 17 a gyorstöltőbe 20
♦ Csatlakoztassa a hálózati csatlakozódugót a csatlakozóaljizatba. A piros töltésjelző LED 21 világít és a töltési folyamatot jelzi.

A zöld töltésjelző LED ^22 azt jelzi, hogy a töltési folyamat lezárult és az akkumulátor-telep 17 üzemkész.

♦ Helyezze be az akkumulátor-telepet ^17 a készülékbe.

Akkumulátor-telep behelyezése a készülékbe/kivétele a készülékböl

Akkumulátor-telep behelyezése

♦ Kattintsa be az akkumulátor-telepet ^17 a markolatba.

Az akkumulátor-telep kivétele

◆ Nyomja meg a kireteszelő gomba ^18 és vegye ki az akkumulátor-telepet ^17

Az akkumulátor állapotának ellenörzése

- Az akkumulátor állapotának ellenőrzéséhez nyomja meg az akkumulátor állapotjelző gombot 19 Az állapot az alábbiak szerint jelenik meg a mellette lévő akkumulátor-kijelző LED-en: ZÖLD/PIROS/NARANCSSÁRGA = maximális töltés PIROS/NARANCSSÁRGA = közepes töltés PIROS = gyenge töltés - akkumulátor töltése szükséges

Üzembe helyezés

Összeszerelés/szétszerelés

Helyezze a szóróegység4▶ jelölését a motoregység6▶ jelölésére. Ezt követően forgassa el a szóróegységet4gy, hogy a szóróegység4▶ jelölése zárjon a motoregység6▶ jelölésénél.

Oldja ki a retesz5a. Forgassa el a szóróegység 4 jelölését a motoregység 6 frésére, ha szét akarja szedni azokat.

Fúvóka kiválasztása/cseréje

fúvóka használat
1,5 mm fúvóka 3	alacsony viszkozitás
1,8 mm fúvóka 3	vízalapú festékek
2,2 mm fúvóka 3	magas viszkozitás
2,6 mm fúvóka 3	Olaj alapú festékek

♦ Teljesen csavarja le a hollandi anyá 1 a szóróegységról 4

♦ Helyezze be a kívánt fúvóka 3 a fúvókafejbe 2

Csavarja vissza a hollandi anyó 1 a szóróegységre 4

Szóróanyag betöltése

Csavarja le a festéktartó edényi ^10 a szóróegységről 4

♦ Fekvő tárgyakon történő munkavégzés esetén tegye a felszállócsövet ⑪ előre, a fúvókafej ② irányába. Fej fölött történő munkavégzés esetén tegye a felszállócsövet ⑪ hátra, a motoregység ⑤ányába.

♦ Töltse a szóróanyagot a festéktartó edénybe0 és csavarja szorosan a szóróegységre 4

A készülék be-/kikapcsolása

Munkavégzésre vonatkozó tudnivalók

♦ Tartsa mindig azonos távolságra a festékszóró pisztolyt a tárgytól. Az ideális szórástávolság kb. 15 cm.

◆ A megfelelő beállításokat próbával lehet meghatározni.

♦ Ne a szórásfelület felett kapcsolja be, illetve ki a készüléket, hanem a szórásfelülettől kb. 10 cm-re kezdje, illetve fejezze be a szórást.

Bekapcsolás

♦ A bekapcsoláshoz nyomja meg a ravasz és tartsa lenyomva.

Kikapcsolás

♦ A működtetés befejezéséhez engedje el a ravaszt 5.

Szóráskép beállítása

Szórt mennyiség beállítása

♦ Forgassa el a szórt mennyiséget szabályozó kereket 12 a kívánt pozícióba:
(-) = minimális szórt mennyiség
(+) = maximális szórt mennyiség

TUDNIVALÓ

▶ Azt ajánljuk, hogy a minimális beállítással kezdjen.

Szórósugár beállítása

♦ Lazítsa meg a hollandi anyá1.
Forgassa el a fúvókafe ^2 kiálló részét úgy, hogy az a kívánt szimbólumra mutasson a szóróegységen ^4

A készüléken a következő beállítások lehetségesek:

• kerek sugár
  függőleges széles sugár

-ízszintes széles sugár

♦ Csavarja vissza szorosan a hollandi anyá①.

Karbantartás és tisztítás

FIGYELMEZTETÉS!SÉRÜLÉSVESZÉLY! A készüléken végzendő bármely művelet előtt kapcsolja ki a készülé- ket és vegye ki az akkumulátort.

FIGYELEM!

▶ Soha ne merítse a festékszóró pisztolyt teljesen oldószerbe.

TUDNIVALÓ

Az alapos tisztítás minden használat után nagyon fontos a biztonság és a működés szempontjából. Ellenkező esetben például eltömődik a tú és már nem biztosított a készülék kifogástalan működése.

A tisztítás során viseljen megfelelő védőkesztyűt.
■ Minden használatot követően szórjon vizet a készülékkel.

A szóróegység4, a fúvókafej 2a fúvókák 3 és az abban található szórólyukak tisztításához használja a mellékelt tisztítókefét 13, tisztítótűt 14 vagy egy törlőkendőt. Soha ne használjon benzint vagy olyan oldószert, tisztítószert, amely kárt tesz a műanyagban.
♦ A készüléket csak száraz helyiségekben tárolja.

Levegőszűrő tisztítása/cseréje

Rendszeresen ellenőrizze a levegőszűrőt 9 ellenkező esetben működési zavarok jelentkezhetnek.

♦ Távolítsa el a levegőszűrőfedé 8 csavarjait 7
♦ Vegye le a levegőszűrő fedele ^8 .
♦ Vegye ki a levegőszűrá és ellenőrizze a szennyeződését.
♦ Szükség esetén ütögesse ki a levegőszűrő és tisztítsa meg folyó víz alatt. Ezt követően hagyja megszáradni a levegőszűrőt 9

TUDNIVALÓ

Adott esetben cserélje ki a levegőszűrő a pótszűrőre 16

♦ A készülék összeszereléséhez járjon el fordított sorrendben.

Ártalmatlanítás

Csak Franciaországra vonatkozik

A termék, a csomagolás és a használati utasítás újrahasznosítható, a gyártó kiterjesztett felelőssége alá tartozik, és szelektív hulladékgyűjtéssel gyűjtik.

Ne dobjon elektromos kéziszer- számot a háztartási hulladékba!

Az áthúzott kerekes szeméttároló itt látható szimbóluma azt jelzi, hogy ez a készülék a 2012/19/EU irányelv hatálya alá tartozik. Ez az irányelv azt mondja ki, hogy a készüléket életciklusa végén nem szabad a szokásos háztartási hulladékkal ártalmatlanítani, hanem külön létrehozott gyűjtőhelyen, újrahasznosító központokban vagy hulladékkezelő üzemben kell leadni.

Ez az ártalmatlanítás az Ön számára díjtalan. Kímélje a környezetet és ártalmatlanítson szakszerűen.

Az elhasználódott termék ártalmatlanításának lehetőségeiről tájékozódjon települése vagy városa önkormányzatánál.

Ne dobjon akkumulátort a háztartásihulladékba!

A hibás vagy elhasználódott akkumulátorokat a 2006/66/EC irányely szerint újra kell hasznosítani. Az akkumulátorokat/eleme- ket veszélyes hulladékként kell kezelni és ezért megfelelő helyeken (kereskedők, szakkereskedők, önkormányzati létesítmények, ipari hulladékkezelő vállalatok) környezetbarát módon kell ártalmatlaní- tani. Az elemek/akkumulátorok mérgező nehézfé- meket tartalmazhatnak.

Ezért ne dobja az elemeket/akkumulátorokat a háztartási hulladékba, hanem vigye el külön gyűjtőhelyre. Az elemeket/akkumulátorokat csak lemerült állapotban adja le.

A csomagolás környezetbarát anyagokból készült, amit a helyi hulladékhasznosítónál adhat le ártalmatlanításra.

Ártalmatlanítsa a csomagolást környezetbarát módon. Vegye figyelembe a különböző csomagolóanyagokon lévő jelzéseket és adott esetben válassza külön azokat. A csomagolóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel: 1–7: műanyag, 20–22: papír és karton, 80–98: kompozit anyagok.

Környezeti összeférhetőség és anyagártalmatlanítás:

A festékek, lakkok... veszélyes hulladékok, amelyeket ennek megfelelően kell ártalmatlanítani.

■ Vegye figyelembe a helyi előírásokat.

■ Vegye figyelembe a gyártó utasításait.

A környezetre veszélyes vegyszerek nem kerülhetnek a talajba, a talajvízbe vagy a felszíni vizekbe.

Ezért vizek partján vagy azokkal szomszédos területeken (hatásterület) nem szabad szórást végezni.

■ Festékek, lakkok... vásárlása során ügyeljen arra, hogy környezetkímélők legyenek.

A Kompernass Handels GmbH garanciája

Tisztelt Vásárlónk!

A készülékre a vásárlás napjától számított 3 év garanciát vállalunk. Ha a csomag tartalmazza, akkor az X12V és X20V Team termékcsalád akkumulátor-telepeire is vállalunk 3 év garanciát a vásárlás napjától kezdve. A termék meghibásodása esetén. Önt jogszabályban foglalt jogok illetik meg az eladóval szemben. Az alábbi garanciánk nem korlátozza vagy szünteti meg a jogszabályban biztosított jogokat.

Garanciális feltételek

A garanciális időszak a vásárlás napján kezdődik. Gondosan őrizze meg a nyugtát. Ez a vásárlás igazolásához szükséges.

Ha a termékvásárlás napjától számított három éven belül anyag- vagy gyártási hibát észlel, akkor a terméket saját belátásunk szerint ingyen megjavítjuk, kicseréljük vagy visszafizetjük az árát. A garancia feltétele a hibás készülék és a vásárlást igazoló bizonylat (pénztári blokk) három éves garanciaidőn belüli bemutatása, valamint a hiba lényegének és megjelenése idejének rövidleírása.

Ha garanciánk fedezetet nyújt a hibára, akkor javított vagy egy új terméket kap vissza. A termék javítása vagy cseréje esetén a garancia nem kezdődik elölról.

Garanciális idő és a jogszabályban foglalt szavatossági igények

A garancia ideje nem hosszabbodik meg a jótállással. Ez a cserélt és javított alkatrészekre is vonatkozik. Az esetlegesen már a vásárláskor is fennálló sérüléseket és hiányosságokat a kicsomagolás után azonnal jelezni kell. A garanciai lejárta után esedékes javítások díjkötelesek.

A garancia köre

A készüléket szigorú minőségi előírások szerint gyártottuk és kiszállítás előtt lelkiismeretesen ellenőriztük.

A garancia anyag- vagy gyártási hibákra vonatkozik. A garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, ezért kopóalkatrésznek tekinthetők, mint pl. fűrészlapok, cserepengék, csiszolópapír stb. vagy törékeny részekre, mint pl. kapcsolók vagy üvegből készült alkatrészek.

A garancia megszűnik akkor, ha a termék megsérül, nem megfelelően használják vagy nem tartják karban. A termék megfelelő használata érdekében a használati útmutatóban foglalt összes utasítást pontosan be kell tartani. Feltétlenül kerülni kell minden olyan felhasználási és kezelési módot, amit a használati útmutató nem javasol, vagy amelynek elkerülésére kifejezetten figyelmeztet.

A termék csak magánhasználatra és nem ipari használatra készült. A garancia érvényét veszti viszszaélésszerű vagy szakszerűtlen kezelés, erőszak alkalmazása vagy olyan beavatkozások esetén, amelyeket általunk nem engedélyezett szervizben végeztek el.

A garanciális szerviz nem érvényes

■ az akkumulátor-kapacitás normális elhasználódása esetén
■ a termék ipari használata esetén
■ ha az ügyfél megrongálja vagy megváltoztatja a terméket
■ ha nem tartja be a biztonsági vagy karbantartási előírásokat, kezelési hiba esetén
természeti esem

A garancia érvényesítése

Ügyének gyors feldolgozása érdekében kövesse a következő utasításokat:

Kérjük, hogy minden kapcsolatfelvételnél tartsa készenlétben a vásárlást igazoló pénztári blokkot és a cikkszámot (IAN) 418086_2210.

A cikkszám a termék adattábláján, a termékre gravírozva, a használati útmutató címlapján (balra lent) vagy a termék hátoldalán vagy alján lévő címkén található.

■ Működési hiba vagy más hiba észlelése esetén vegye fel a kapcsolatot az alábbi szervizrészleggel telefonon vagy e-mailben.

Küldje el díjmentesen a megadott szerviz címére a hibásnak talált terméket és a vásárlást igazoló bizonylatot (pénztári blokk), illetve röviden írja le azt is, hogy hol és mikor jelentkezett a hiba.

Más használati útmutatókhoz, termékbemutató videókhoz és a telepítési szoftverekhez hasonlóan ezt is letöltheti a www.lidl-service.com oldalról.

Ezzel a QR-kóddal közvetlenül a Lidl ügyfélszolgálati oldalra kerülnek (www.lidl-service.com) és a cikkszám megadásával (IAN) 418086_2210 megnyithatja a használati útmutatót.

FIGYELMEZTETÉS!

▶ A készüléket szervizben vagy szakemberrel és kizárólag eredeti pótalkatrészek felhasználásával javíttassa. Ezzel biztosítható a készülék hosszan tartó biztonsága.

TUDNIVALÓ

A felsorolásban nem szereplő alkatrészeket (mint pl. tű, fúvóka, festéktartó edény) ügyfélszolgálati forródrótunkon keresztül rendelheti meg.

Szerviz

HU SzervizMagyarország

Tel.: [phone]

E-Mail: [e-mail]

IAN 418086_2210

Gyártja

Ügyeljen arra, hogy az alábbi cím nem a szerviz címe. Először forduljon a megjelölt szervizhcez.

Eredeti megfelelőségi nyilatkozat

Mi, a KOMPERNASS HANDELS GMBH, dokumentációért felelős személy: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NÉMETORSZÁG, ezennel kijelentjük, hogy ez a termék megfelel az alábbi szabványoknak, normatív dokumentumoknak és EK-irányelveknek:

Gépekre vonatkozó irányelv (2006/42/EC)

Elektromágneses összeférhetőség (2014/30/EU)

RoHS irányely (2011/65/EU)*

* A megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó felel. A nyilatkozat fenti tárgya megfelel az Európa Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvnek.

Alkalmazott harmonizált szabványok

EN 60745-1:2009/A11:2010

EN 50580:2012/A1:2013

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 63000:2018

A gép típusmegjelölése: Akkus festékszóró pisztoly PFSA 20-Li C3

Gyártási év: 2023.03.

Sorozatszám: IAN 418086_2210

Bochum, 2022.12.19.

- minőségbiztosítási vezető -

A továbbfejlesztés érdekében fenntartjuk a műszaki változtatások jogát.

Pótakkumulátor és töltőkészülék rendelés

Pótakkumulátort és töltőkészüléket kényelmesen az interneten a www.kompernass.com weboldalon is rendelhet.

♦ Olvassa be a QR-kódot az okostelefonjával/táblagépével.

Ezzel a QR-kóddal közvetlenül a weboldalunkra kerül, ahol megtekintheti és megrendelheti a rendelkezésre álló pótalkatrészeket.

TUDNIVALÓ

▶ Ha probléma merül fel az online rendeléssel, forduljon az ügyfélszolgálatunkhoz telefonon vagy e-mailben.
▶ A rendeléshez mindig adja meg a cikkszámot (IAN) 418086_2210.
▶ Ne feledje, hogy nem minden országban lehetséges az alkatrészek interneten történő megrendelése.

Kazalo

Uvod 160

Predvidena uporaba....160

Oprema 160

Vsebina kompleta 160
