HASZNÁLATI ÚTMUTATÓ W7I HF60 TUS WHIRLPOOL

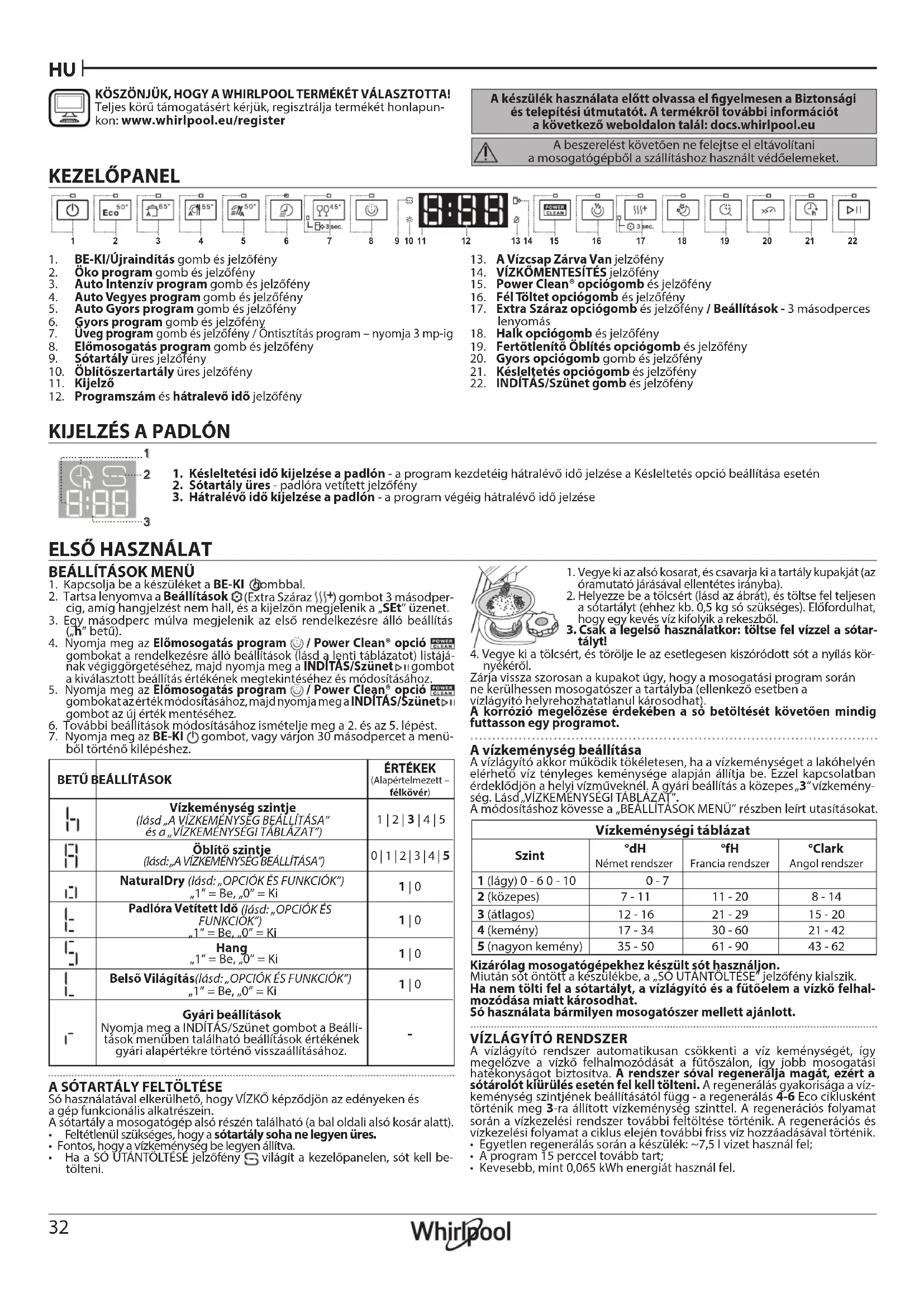

KÖSZÖNJÜK, HOGY A WHIRLPOOL TERMÉKÉT VÁLASZTOTTA! Teljes körű támogatásért kérjük, regisztrálja termékét honlapun- kon: www.whirlpool.eu/register

A készülék használata előtt olvassa el gyelmesen a Biztonsági és telepítési útmutatót. A termékről további információt a következő weboldalon talál: docs.whirlpool.eu A beszerelést követően ne felejtse el eltávolítani a mosogatógépből a szállításhoz használt védőelemeket.

1. Kapcsolja be a készüléket a BE-KI gombbal.

2. Tartsa lenyomva a Beállítások

(Extra Száraz ) gombot 3 másodper- cig, amíg hangjelzést nem hall, és a kijelzőn megjelenik a „SEt” üzenet.

3. Egy másodperc múlva megjelenik az első rendelkezésre álló beállítás

4. Nyomja meg az Előmosogatás program / Power Clean® opció

gombokat a rendelkezésre álló beállítások (lásd a lenti táblázatot) listájá- nak végiggörgetéséhez, majd nyomja meg a INDÍTÁS/Szünet gombot a kiválasztott beállítás értékének megtekintéséhez és módosításához.

5. Nyomja meg az Előmosogatás program / Power Clean® opció

gombokat az érték módosításához, majd nyomja meg a INDÍTÁS/Szünet gombot az új érték mentéséhez.

6. További beállítások módosításához ismételje meg a 2. és az 5. lépést.

7. Nyomja meg az BE-KI gombot, vagy várjon 30 másodpercet a menü-

ből történő kilépéshez.

ÉRTÉKEK (Alapértelmezett – félkövér) Vízkeménység szintje (lásd „A VÍZKEMÉNYSÉG BEÁLLÍTÁSA” és a „VÍZKEMÉNYSÉGI TÁBLÁZAT”) 1 | 2 | 3 | 4 | 5 Öblítő szintje (lásd: „A VÍZKEMÉNYSÉG BEÁLLÍTÁSA”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (lásd: „OPCIÓK ÉS FUNKCIÓK”) „1” = Be, „0” = Ki 1 | 0 Padlóra Vetített Idő (lásd: „OPCIÓK ÉS FUNKCIÓK”) „1” = Be, „0” = Ki 1 | 0 Hang „1” = Be, „0” = Ki 1 | 0 Belső Világítás(lásd: „OPCIÓK ÉS FUNKCIÓK”) „1” = Be, „0” = Ki 1 | 0 Gyári beállítások Nyomja meg a INDÍTÁS/Szünet gombot a Beállí- tások menüben található beállítások értékének gyári alapértékre történő visszaállításához.

A SÓTARTÁLY FELTÖLTÉSE Só használatával elkerülhető, hogy VÍZKŐ képződjön az edényeken és a gép funkcionális alkatrészein. A sótartály a mosogatógép alsó részén található (a bal oldali alsó kosár alatt).

• Feltétlenül szükséges, hogy a sótartály soha ne legyen üres.

• Fontos, hogy a vízkeménység be legyen állítva.

• Ha a SÓ UTÁNTÖLTÉSE jelzőfény világít a kezelőpanelen, sót kell be- tölteni.

1. Vegye ki az alsó kosarat, és csavarja ki a tartály kupakját (az

óramutató járásával ellentétes irányba).

2. Helyezze be a tölcsért (lásd az ábrát), és töltse fel teljesen

a sótartályt (ehhez kb. 0,5 kg só szükséges). Előfordulhat, hogy egy kevés víz kifolyik a rekeszből.

3. Csak a legelső használatkor: töltse fel vízzel a sótar-

4. Vegye ki a tölcsért, és törölje le az esetlegesen kiszóródott sót a nyílás kör-

nyékéről. Zárja vissza szorosan a kupakot úgy, hogy a mosogatási program során ne kerülhessen mosogatószer a tartályba (ellenkező esetben a vízlágyító helyrehozhatatlanul károsodhat). A korrózió megelőzése érdekében a só betöltését követően mindig futtasson egy programot. A vízkeménység beállítása A vízlágyító akkor működik tökéletesen, ha a vízkeménységet a lakóhelyén elérhető víz tényleges keménysége alapján állítja be. Ezzel kapcsolatban érdeklődjön a helyi vízműveknél. A gyári beállítás a közepes „3” vízkemény- ség. Lásd „VÍZKEMÉNYSÉGI TÁBLÁZAT”. A módosításhoz kövesse a „BEÁLLÍTÁSOK MENÜ” részben leírt utasításokat. Vízkeménységi táblázat Szint °dH Német rendszer °fH Francia rendszer °Clark Angol rendszer 1 (lágy) 0 - 6 0 - 10 0 - 7 2 (közepes) 7 - 11 11 - 20 8 - 14 3 (átlagos) 12 - 16 21 - 29 15 - 20 4 (kemény) 17 - 34 30 - 60 21 - 42 5 (nagyon kemény) 35 - 50 61 - 90 43 - 62 Kizárólag mosogatógépekhez készült sót használjon. Miután sót öntött a készülékbe, a „SÓ UTÁNTÖLTÉSE” jelzőfény kialszik. Ha nem tölti fel a sótartályt, a vízlágyító és a fűtőelem a vízkő felhal- mozódása miatt károsodhat. Só használata bármilyen mosogatószer mellett ajánlott.

A vízlágyító rendszer automatikusan csökkenti a víz keménységét, így megelőzve a vízkő felhalmozódását a fűtőszálon, így jobb mosogatási hatékonyságot biztosítva. A rendszer sóval regenerálja magát, ezért a sótárolót kiürülés esetén fel kell tölteni. A regenerálás gyakorisága a víz- keménység szintjének beállításától függ - a regenerálás 4-6 Eco ciklusként történik meg 3-ra állított vízkeménység szinttel. A regenerációs folyamat során a vízkezelési rendszer további feltöltése történik. A regenerációs és vízkezelési folyamat a ciklus elején további friss víz hozzáadásával történik.

• Egyetlen regenerálás során a készülék: ~7,5 l vizet használ fel;

• A program 15 perccel tovább tart;

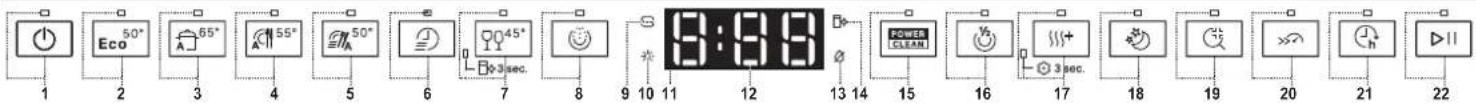

• Kevesebb, mint 0,065 kWh energiát használ fel. KEZELŐPANEL

1. BE-KI/Újraindítás gomb és jelzőfény

2. Öko program gomb és jelzőfény

3. Auto Intenzív program gomb és jelzőfény

4. Auto Vegyes program gomb és jelzőfény

5. Auto Gyors program gomb és jelzőfény

6. Gyors program gomb és jelzőfény

7. Üveg program gomb és jelzőfény / Öntisztítás program – nyomja 3 mp-ig

8. Előmosogatás program gomb és jelzőfény

9. Sótartály üres jelzőfény

10. Öblítőszertartály üres jelzőfény

12. Programszám és hátralevő idő jelzőfény

13. A Vízcsap Zárva Van jelzőfény

14. VÍZKŐMENTESÍTÉS jelzőfény

15. Power Clean® opciógomb és jelzőfény

16. Fél Töltet opciógomb és jelzőfény

17. Extra Száraz opciógomb és jelzőfény / Beállítások - 3 másodperces

18. Halk opciógomb és jelzőfény

19. Fertőtlenítő Öblítés opciógomb és jelzőfény

20. Gyors opciógomb gomb és jelzőfény

21. Késleltetés opciógomb és jelzőfény

22. INDÍTÁS/Szünet gomb és jelzőfény

1. Késleltetési idő kijelzése a padlón - a program kezdetéig hátralévő idő jelzése a Késleltetés opció beállítása esetén

2. Sótartály üres - padlóra vetített jelzőfény

3. Hátralévő idő kijelzése a padlón - a program végéig hátralévő idő jelzése

Ellenőrizze, hogy a mosogatógép rá van-e kötve a vízhálózatra, és hogy a csap nyitva van-e.

2. KAPCSOLJA BE A MOSOGATÓGÉPET

Nyissa ki az ajtót, és nyomja meg az BE/KI gombot.

5. A PROGRAM KIVÁLASZTÁSA ÉS A CIKLUS BEÁLLÍTÁSA

“Válassza ki az edények típusának és szennyezettségi fokának legmeg- felelőbb programot (lásd A PROGRAMOK BEMUTATÁSA) az ahhoz tarto- zó PROGRAM gombbal. Válassza ki a kívánt opciókat (lásd OPCIÓK ÉS FUNKCIÓK). Nem minden opció kompatibilis minden programmal.”

Indítsa el a mosogatási programot: ehhez nyomja meg a INDÍTÁS/ Szünet gombot (a LED világít), és 4 mp-en belül csukja be az ajtót. Aprogram indulásakor egy sípolás hallatszik. Ha az ajtót nem csukja be 4 másodpercen belül, riasztás hallható. Ilyen esetben nyissa ki az ajtót, nyomja meg a INDÍTÁS/Szünet gombot, majd csukja vissza az ajtót 4 mp-en belül.

7. A MOSOGATÁSI CIKLUS VÉGE

A mosogatási ciklus végén hangjelzés hallható, illetve a kijelzőn az END (VÉGE) üzenet jelenik meg. Nyissa ki az ajtót, és kapcsolja ki a készüléket az BE/KI gombbal. Az égési sérülések elkerülése érdekében az edények kipakolása előtt várjon néhány percet. Vegye ki az edényeket. Először az alsó kosarat ürítse ki. FOLYAMATBAN LÉVŐ PROGRAM MÓDOSÍTÁSA Ha nem megfelelő programot választott, az közvetlenül az indulás után még módosítható. Újraindítás a készüléket: nyomja meg és tartsa lenyomva 3 mp-nél hosszabban az BE/KI gombot, ekkor a készülék kikapcsol. A kijelzőn a „0:01” érték látható. Csukja be az ajtót, és várjon, amíg a leeresztési ciklus véget ér (kb. 1 perc). Nyissa ki az ajtót, és kapcsolja vissza a készüléket az BE/KI gombbal, majd válassza ki az új mosogatási programot és a kívánt opciókat. A program indításához nyomja meg a INDÍTÁS/Szünet gombot, és 4 mp-en belül csukja be az ajtót. TOVÁBBI EDÉNYEK HOZZÁADÁSA A készülék kikapcsolása nélkül nyissa ki az ajtót óvatosan, hogy ne folyhasson ki a víz (a INDÍTÁS/Szünet LED villogni kezd) (Vigyázat: Forró gőz!), majd helyezze be az edényeket a mosogatógépbe. Nyomja meg a INDÍTÁS/Szünet gombot, és 4 mp-en belül csukja be az ajtót: a program onnan folytatódik, ahol korábban megszakította azt.

VÉLETLEN MEGSZAKÍTÁS

Ha a mosogatási program futása közben kinyitják az ajtót, vagy elmegy az áram, a program leáll. AMENNYIBEN MEGNYOMJA a INDÍTÁS/Szünet gombot és 4 mp-en belül becsukja az ajtót, a program onnan folytatódik, ahol korábban megszakította azt.

VÍZKEZELÉSI RENDSZER

Ez a mosogatógép akár 3,2 liter friss víz tárolását is lehetővé teszi, melyet a kiválasztott programokban használ fel. A víz egy, a célnak megfelelő edényben tárolódik és a később kiválasztott programokban kerül felhasználásra. Ajánlott az Öntisztítás ciklus rendszeres időközönként történő lefuttatása (lásd PROGRAMTÁBLÁZAT). TANÁCSOK A kosarak megtöltése előtt távolítsa el az ételmaradékokat az edényekről, és ürítse ki a poharakat. Mosogatás előtt nem szükséges folyó vízzel leöblíteni az edényeket. Az edényeket úgy rendezze el, hogy biztosan álljanak, ne dőljenek el könnyen. Az edények nyílása lefelé nézzen, és a homorú/domború részek ferdén álljanak, hogy a víz mindenhova elérjen, és akadálytalanul folyhasson. Vigyázat! A fedők, fogantyúk, tálak és serpenyők nem állítják meg a forgó szórókarokat. A kisebb tárgyakat az evőeszközkosárba helyezze. Az erősen szennyezett edényeket az alsó kosárba kell helyezni, mivel ott erősebb a vízpermet, azaz jobb a mosogatási eredmény. A készülék megtöltése után ellenőrizze, hogy a szórókarok forgását nem akadályozza-e valami.

GÉPBEN NEM MOSOGATHATÓ EDÉNYEK

• Fából készült edények és evőeszközök.

• Kényes, díszes poharak, kézműves és antik edények. Ezek a díszítések nem bírják a gépi mosogatást.

• Szintetikus anyagból készült részek, amelyek nem bírják a magas hő- mérsékletet.

• Réz- és bádogedények.

• Hamuval, viasszal, kenőzsírral vagy tintával szennyezett edények. A poharakon lévő díszítés és az alumínium- vagy ezüstedények színe meg- változhat, kifakulhat a mosogatás során. Egyes üvegtípusok (pl. kristályü- veg) néhány mosogatási ciklus után homályossá válhatnak. A POHARAK ÉS AZ EDÉNYEK KÁROSODÁSA

• A készülékbe kizárólag olyan üveg- és porcelánedények helyezhetők, amelyek a gyártó állítása szerint mosogatógépben mosogathatók.

• Az edényekhez megfelelő, kímélő mosogatószert használjon.

• Az edényeket és az evőeszközöket a mosogatási ciklus végeztével azon- nal vegye ki a mosogatógépből. A POHARAK ÉS AZ EDÉNYEK KÁROSODÁSA

• Ha a háztartási mosogatógépet a gyártó utasításainak megfelelően használják, az edények mosogatógépben történő mosogatása álta- lában KEVESEBB ENERGIÁT és vizet igényel, mint a kézi mosogatás.

• A mosogatógép hatékonyságának maximalizálásához javasolt a mo- sogatási programot a mosogatógép teljes betöltése után indítani. Ha a háztartási mosogatógépet a gyártó által jelzett kapacitásig tölti fel, azzal energiát és vizet takaríthat meg. Az edények helyes betöltésével kapcsolatos információt a KOSARAK MEGRAKODÁSA című fejezetben talál. Részleges betöltés esetén javasolt a megfelelő mosogatási beál- lítást (Fél Töltet / Zónamosogatás / Multizone) használni, ha lehetséges, csak a kijelölt kosarakat használva. A mosogatógép helytelen betöltése vagy túltöltése fokozhatja az erőforrások (például víz, energia és idő) fel- használását, megnövelheti a zajszintet, és csökkentheti a mosogatási és szárítási teljesítményt.

• Az edények manuális előöblítése megnövekedett víz- és energiafogyasz- tást eredményezhet, és nem javasolt. HIGIÉNIA A mosogatógépben keletkező kellemetlen szag és lerakódások elkerülése érdekében legalább havonta egyszer futtasson le egy magas hőmérsékletű programot. Használjon egy teáskanál mosogatószert, és a készülék tisztításához futtassa le a programot edények nélkül. A MOSOGATÓGÉP MOZGATÁSA VAGY SZERVIZELÉSE Ez a mosogatógép víztartályt tartalmaz, amely tele lehet vízzel a ciklus befejezése után (a víz kifolyhat ha / amikor a mosogatógépet megbillentik. Megjegyzés: A mosogatógép szervizelése vagy mozgatása előtt futtassa le az Öntisztítás ciklust a víztartály leeresztéséhez.

Ha a készüléket fagynak kitett helyen tárolják, teljesen le kell ereszteni. Futtassa le az Öntisztítás ciklust a víztartály leeresztéséhez. Zárja el a víz- csapot, vegye le a be- és kimeneti tömlőket, és engedje le teljesen a vizet. Ellenőrizze, hogy a sótartályban lévő vízlágyító biztosan tele van-e ol- dott regenerálósóval: így védhető meg a készülék a -20°C-nál hidegebb hőmérséklettől. Ha a készüléket fagyos körülmények között tárolták, az első indítás előtt legalább 24 órára min. 5°C-os környezeti hőmérsékletre kell helyezni.

AZ ÖBLÍTŐSZER-ADAGOLÓ FELTÖLTÉSE Az öblítőszerrel könnyebben SZÁRADNAK az edények. Az öblítőszeradagolót A akkor kell feltölteni, ha az ÖBLÍTŐSZER UTÁNTÖLTÉSE jelzőfény világít a kezelőpanelen.

1. Nyissa ki az adagolót B úgy,

hogy a fedélen lévő fület le- nyomja, majd felfelé húzza.

2. Óvatosan öntse be az öb-

lítőszert. Ne lépje túl a tar- tályban jelölt maximális mennyiséget (110 ml), és ne öntse ki a folyadékot. Ha ez mégis megtörténik, azonnal törölje fel a kiömlött folyadékot egy száraz ruhával.

3. Csukja vissza a fedelet: ehhez nyomja le, amíg kattanás nem hallatszik.

SOHA ne öntse az öblítőszert közvetlenül a mosogatótérbe. Az öblítőszer adagolása Ha nem elégedett a szárítási eredménnyel, módosítsa a használt öblítőszer mennyiségét. A módosításhoz kövesse a „BEÁLLÍTÁSOK MENÜ” részben leírt utasításokat. Ha az öblítőszer szintjét 0-ra állítja (ÖKO), a készülék nem adagol öblí- tőszert. Az ÖBLÍTŐSZER UTÁNTÖLTÉSE jelzőfény nem fog kigyulladni, amikor kifogy az öblítőszer.

A mosogatógép típusától függően legfeljebb 6 szint állítható be.

• Ha kékes csíkok jelennek meg az edényeken, alacsony értéket állítson be (0-3).

• Ha vízcseppek vagy vízkő látható az edényeken, magas értéket állítson be (4-5).

A MOSOGATÓSZER-ADAGOLÓ FELTÖLTÉSE

A mosogatószer-adagoló nyitásához használja az C eszközt. A moso- gatószer kizárólag a száraz D adagolóba önthető. Az előmosogatás- hoz használt mosogatószert közvetlenül a mosogatótérbe helyezze.

1. A mosogatószer kimérésekor a helyes mennyiség

meghatározását az eddigi információk alapján végez- ze. A mosogatószer-adagoló D belsejében elhelyezett jelzések segítenek a megfelelő mennyiség meghatá- rozásában.

2. Törölje le a kiömlött mosogatószert az adagoló szélé-

ről, majd zárja vissza a fedelet kattanásig.

3. Zárja vissza a mosogatószer-adagoló fedelét: húzza

felfelé, amíg a zárszerkezet rögzül. A mosogatószer-adagoló automatikusan kinyílik, amikor a program az adott szakaszba ér. A nem mosogatógéphez készült mosogatószer használata a készülék hibás működését vagy sérülését okozhatja.

Az ÖKO program adatainak mérése laboratóriumi körülmények között, az EN 60436:2020 európai szabvány előírásainak megfelelően történt. Megjegyzés a vizsgáló laboratóriumok számára: az EN összehasonlító vizsgálatainak körülményeivel kapcsolatos információkért írjon a következő címre: [e-mail]. Az edények előkezelése egyik programnál sem szükséges.*) Nem minden opció használható egyszerre. **) Az energiatakarékos programtól eltérő programokhoz megadott értékek csak tájékoztató jellegűek.. A tényleges időtartam számos tényezőtől függ, mint például a belépő víz hőmér

sékletétől és nyomásától, a helyiség hőmérsékletétől, a mosogatószer mennyiségétől, az edények mennyiségétől és típusától, a súlyelosztástól, a kiválasztott kiegészítő funkcióktól és az érzékelő kalibrációjától. Az érzékelő kalibrációja akár 20 perccel is növelheti a program hosszát. Az OPCIÓK a program kiválasztása után kiválaszthatók/törölhetők a megfelelő gomb megnyomásával (ha van – kigyullad a jelzőfény) (lásd KEZELŐPANEL). Ha valamely opció nem kompatibilis a kiválasztott programmal (lásd: PROGRAMOK TÁBLÁZATA), a megfelelő LED háromszor gyorsan felvillan, és sípoló hangjelzések hallhatók. Az opció nem aktív. Az opciók a program időtartamának, illetve víz- és energiafogyasztásának módosítására szolgálnak.

FÉL TÖLTET - Ha nincs sok mosogatnivaló, akkor a víz, az áram és a mosogatószer megtakarítása érdekében használja a FÉL TÖLTET opciót. Ne feledje, hogy ilyenkor csökkentett mennyiségű mosogatószert kell használni. EXTRA SZÁRAZ - Ha az utolsó öblítés magasabb hőmérsékleten történik és a szárítás hosszabb ideig tart, azzal növelhető a szárítás hatékonysága. KÉSLELTETÉS - A program indítását 30 perctől 24 óráig terjedő időtartamig késleltetheti.

1. Válassza ki a programot és a tetszőleges opciókat. A program indításának

késleltetéséhez nyomja meg (többször) a KÉSLELTETÉS gombot. 30 perc és 24 óra közötti időtartam állítható be. Amikor a 24 órás időtartamot eléri, nyomja meg még egyszer a KÉSLELTETÉS gombot a KÉSLELTETÉS funkció kikapcsolásához.

2. Nyomja meg a INDÍTÁS/Szünet gombot, és 4 mp-en belül csukja be az ajtót.

3. A beállított idő leteltekor kialszik a jelzőfény, és automatikusan elindul a program.

KÉSLELTETÉS funkció nem állítható be, ha a program már fut. POWER CLEAN® - Mivel ez a program további szórófejeket is aktivál, a mosogatás az alsó kosár egy bizonyos területén jóval erőteljesebb. Ez az opció lábasok és tálak mosogatásához ajánlott (Lásd a Power Clean® betöltése részt). A VÍZCSAP ZÁRVA VAN - A gyelmeztetés villog, ha nincs belépő víz, vagy el van zárva a vízcsap. NaturalDry - Olyan konvekciós szárítórendszer, amely automatikusan ki- nyitja az ajtót a szárítási fázis közben/után a folyamatos, kiemelkedően jó szárítási eredmény érdekében. Az ajtó csak olyan hőmérsékleten nyílik ki, amely nem károsítja a konyhaszekrényeket, tehát a FERTŐTLENÍTŐ ÖBLÍTÉS funkció során az ajtó nem fog kinyílni. A gőz ellen további védelmet nyújt a mosogatógéphez mellékelt, külön erre a célra tervezett védőfólia. A védőfólia felhelyezésének lépéseit az ÜZEMBE HELYEZÉSI ÚTMUTATÓBAN találja. Ez a funkció alapértelmezés szerint aktív, de a „BEÁLLÍTÁSOK MENÜ” ki lehet kapcsolni. VÍZKŐMENTESÍTÉS – Riasztás – A készülék belső alkatrészein vízkőlerakódás érzékelhető. Ellenőrizze, hogy a vízkeménység beállítása megfelelő értékű-e, és hogy a sótartályban van-e só (lásd ELSŐ HASZNÁLAT), majd használja a vízkőoldó terméket (a WPro márka javasolt) Öntisztítás programmal. Sikeres vízkőmentesítés után az ikon eltűnik. Ha nem hajtja végre a fenti műveleteket, a készülék teljesítménye csökkenni fog. A kijelzőn villogni kezd a Vízkőmentesítés gyelmeztetés, és megjele- nik a «dES» riasztás. Ha továbbra sem végzi el a vízkőmentesítést, a készülék csak bizonyos számú ciklus indítását fogja engedélyezni (a «dES» riasztás- sal együtt jelenik meg), majd BLOKKOLVA lesz az alkatrészek sérülésének megelőzése érdekében, és csak az Öntisztítás program lesz használható. A teljes vízkőmentesítés végrehajtásával feloldja a készülék blokkolását. Ha rendkívül nagy mennyiségű vízkő rakódott le, előfordulhat, hogy a vízkő- mentesítést kétszer kell végrehajtani a megfelelő hatékonyság érdekében.

ÉRZÉKELÉS – Miközben az érzékelő a szennyezettség fokát méri, animáció látható a kijelzőn (kb. 20 percig), és a program időtartama frissül. Az érzékelő funkció az edények szennyezettségi mértékének meghatározására szolgál, és minden programnál használható (az Eco kivételével): a szükséges mértékben módosítja a programot. Program A programok bemutatása Szárítási fázis NaturalDry Választható beállítások

A mosogatási program időtartama (óra:perc)

Vízfogyasz- tás (liter/ciklus) Energiafo- gyasztás (kWh/ciklus) Öko 50°- Az energiatakarékos programmal átlagosan szennyezett edényeket tisztíthat, amely a kombinált ener- gia- és vízfogyasztása miatt a leghatékonyabb program, és a segítségével kiértékelhető, hogy a készülék megfelel-e az EU energiatakarékos kivitelre vonatkozó jogszabályának. 4:30 9,5 0,55 Auto Intenzív 65° - Erősen szeny- nyezett edények és serpenyők moso- gatásához. Érzékeli a szennye- zettség szintjét az edényeken, és a programot ennek megfelelően állít- ja be. Amikor az érzékelő a szeny- nyezettségi szintet méri fel, a kijelzőn egy animáció lát- ható, és frissül a mosogatási ciklus időtartama. 2:25 - 3:10 15,5 - 24,5 1,30 - 1,70 Auto Vegyes 55° - Automatikus program normál szennyezettségű edényekhez, melyeken rászáradt ételmaradék található. 1:20 - 3:00 7,5 - 19,5 0,75 - 1,20 Auto Gyors 50° - Automatikus program normál és enyhe szennye- zettségű edényekhez. Mindennap használható program, amely rövi- debb idő alatt is optimális mosoga- tási és szárítási eredményt nyújt. 1:00 - 1:50 7,5 - 15,5 0,70 - 1,10 Gyors 45° - Ez a program olyan kevés és enyhén szeny- nyezett edényekhez használható, amelyeken nem talál- ható rászáradt étel. Nem tartalmaz szárítási szakaszt.

0:30 - 0:40 10,0 - 12,0 0,55 - 0,65 Üveg 45° - Program az olyan kényes edényekhez, melyek az átlagnál érzékenyebbek a magas hőmérsékletre. 1:40 - 1:50 12,5 - 16,5 0,95 - 1,20 Előmosogatás - Ezt a programot olyan edényekhez használhatja, amelyeket később szeretne elmosogatni. Ehhez a programhoz nem kell mosogatószert használni.

0:12 4,5 0,10 Öntisztítás 65° - A mosogatógép és a vízkezelési rend- szer karbantartására szolgáló programot csak akkor al- kalmazza, ha a mosogatógép ÜRES állapotú, valamint használjon a mosogatógép karbantartására alkalmas, speciális tisztítószert.

1:40 11,0 1,10 HALK – A készülék éjszakai működéséhez használatos. Ezzel az opcióval mérsékelhető a zajkibocsátás a mosási szakaszokban. A kiválasztott alapciklustól függően növelheti a program időtartamát. FERTŐTLENÍTŐ ÖBLÍTÉS Ez az opció az elmosogatott edények fertőtlenítésére használható. Növeli az utolsó öblítés hőmérsékletét, és antibakteriális mosogatással egészíti ki a kiválasztott programot. Ideális edények és cumisüveg mosogatásához. A baktériumok elpusztítása érdekében a mosogatógép ajtaját a program teljes időtartama alatt zárva kell tartani. VIGYÁZAT! A ciklus végén az edények és tányérok rendkívül forróak lehetnek. PADLÓRA VETÍTETT IDŐ - A padlóra vetített LED-fény jelzi a program végéig hátralévő időt. Az ajtó nyitásakor a fény kialszik. Egy program végén a fény kialszik. Ez a funkció alapértelmezés szerint aktív, de a „BEÁLLÍTÁSOK MENÜ” ki lehet kapcsolni. BELSŐ VILÁGÍTÁS - Ha a funkció aktív, a mosogatótérben elhelyezett LED- ek az ajtó kinyitásakor, illetve becsukásakor automatikusan bekapcsolnak, illetve kikapcsolnak. Ha az ajtót 10 percnél tovább nyitva hagyja, a belső LED-ek kikapcsolnak. (Ha újra be akarja őket kapcsolni, csukja be, majd ismét nyissa ki az ajtót.). Ez a funkció alapértelmezés szerint aktív, de a „BEÁLLÍTÁSOK MENÜ” ki lehet kapcsolni. GYORS - A GYORS opcióval a kiválasztott alapprogramtól függően akár 40%- kal csökkenthető az időtartam. Nagyobb energia- és vízfogyasztással jár.HUMindennapi használati

A KOSARAK MEGTÖLTÉSE

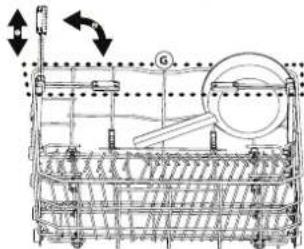

KAPACITÁS: 15 standard étkészletEVŐESZKÖZTARTÓ A harmadik kosár az evőeszközök bepakolására szolgál. Az evőeszközöket az ábrán látható mó-don helyezze el. A külön gyűjtött evőeszközök a mosogatás után könnyebben kivehetők, vala-mint így a mosogatási és szárítási eredmény is javul.A késeket és egyéb éles eszközöket élükkel lefelé rakja a kosárba. A kosarat mindig az alsó kosár elejére helyezze.Az evőeszközkosárban található két állítható magasságú rekesz, melyek segítségével kihasz-nálható a rendelkezésre álló alsó tér, és maga-sabb edények helyezhetők a felső kosárba.FELSŐ KOSÁRIde helyezhetők a kényesebb és könnyű edények, például poharak, csészék, tálkák, kis salátástálak.A felső kosár lehajtható tartóelemekkel rendel-kezik: függőleges helyzetbe állítva csészealja-kat, kistányérokat, leengedett helyzetbe állítva pedig tálakat, ételtartókat pakolhat be.(példa a megtöltött felső kosárra)A felső kosár magasságának beállításaA felső kosár magassága állítható. Ha a felső állásba állítja, az alsó kosárba na-gyobb edények helyezhetők; ha az alsó állásba állítja, maximálisan kihasznál-hatók a lehajtható rögzítőelemek: függőlegesen több hely áll rendelkezésre, és az alsó kosárba pakolt edényeknek is elegendő hely jut. A felső kosár magasságbeállítóval rendelkezik (lásdaz ábrát). Magasabbra állításához fogja meg a kosár két ol-dalát, és az emelőkarok megnyomása nélkül emelje azt feljebb. A kosár a felső helyzetbe áll. Az alsó helyzetbe állításához nyomja meg a kosár két oldalán lévő emelő-karokat A, és tolja lefelé a kosarat.Kifejezetten javasoljuk, hogy ne módosítsa a kosár magasságát akkor, amikor a kosárban edények talál-hatók. A kosár lejjebb vagy feljebb helyezésekor SOHA ne csak az egyik oldal magasságát módosítsa. Állítható magasságú lehajtható polcokA kosárban lévő edények optimális elrendezése érdekében az oldalsó polcok fel- és lehajthatók.A borospoharak biztonságosan helyezhetők a lehajtható polcokra: a poharak talpát illessze a megfelelő nyílásokba.Készüléktípustól függően: • a polcok lehajtásához csúsztassa azokat fel és forgassa el, vagy vegye ki a rögzítőkből és húzza lefelé.• a polcok felhajtásához forgassa azokat el és csúsztassa lefelé, vagy húzza felfelé és rögzítse. ALSÓ KOSÁRIde fazekak, fedők, tányérok, salátástálak, evőeszközök stb. pakolhatók. A nagyobb tányérokat és fedőket lehetőség szerint a kosár szélére helyezze, hogy biztosan ne érjenek a szórókarokhoz. Az alsó kosár lehajtható tartóelemekkel rendelkezik: függőleges helyzetbe állítva tányérokat, vízszintes (leengedett) helyzetbe állítva pedig tálakat, lá-basokat pakolhat be egyszerűen.(példa a megtöltött alsó kosárra)POWER CLEAN®A Power Clean® során a készülék a moso-gatótér hátsó része felől érkező vízsugarak segítségével intenzívebben mossa el az erősen szennyezett edényeket. Az alsó kosár-ban található egy ún nagyterű zóna (Power Clean® támogatás). Ez a speciális, kihúzha-tó tartóelem a kosár hátsó részén található, és lehetővé teszi a serpenyők és tepsik függőleges helyzetben történő elhelyezését, amivel hely takarítható meg.Helyezze be a gépbe a fazekakat/tálakat úgy, hogy a Power Clean® berendezés felé nézzenek, majd kapcsolja be a kezelőpanelen a POWER CLEAN® opciót.A Power Clean® funkció használata:1. Készítse elő a Power Clean® területet (G): hajtsa le a hátsó tányértartókat, hogy be-férjenek az edények.

2. Tegye be a fazekakat és a tálakat úgy, hogy a Power Clean® terület felé dőlje-

nek. A fazekakat a nagynyomású vízsugarak felé kell megdönteni.A SZŰRŐEGYSÉG TISZTÍTÁSARendszeresen tisztítsa ki a szűrőegységet, így megelőzhető a szűrők eltö-mődése, és a víz szabadon tud távozni.Ha a mosogatógép használata során a szűrők el vannak tömődve, illetve ha a szűrőrendszerben vagy a szórókarokban tárgyak vannak, az a berendezés nem megfelelő működését okozhatja, ami a teljesítmény csökkenését, za-jos működést vagy nagyobb erőforrás-felhasználást eredményezhet.A szűrőegység három szűrőből áll, amelyek eltávolítják az ételmaradékokat a mosogatóvízből, majd visszaforgatják a vizet .A mosogatógép nem használható szűrők nélkül vagy meglazult szű-rővel.Havonta legalább egyszer vagy 30 programonként ellenőrizze a szűrőegy-séget, és szükség esetén tisztítsa meg alaposan folyó víz alatt, nemfémes kefével, az alábbi utasításoknak megfelelően:

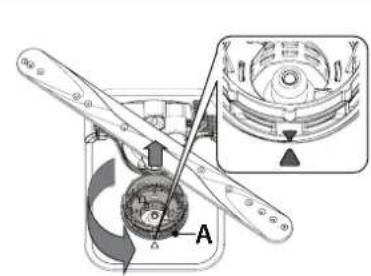

1. Forgassa a henger alakú szűrőt A az óramutató járásával ellentétes

irányba, majd húzza ki (1. ábra). A szűrő visszahelyezésekor fontos, hogy a képen lévő két háromszög pontosan illeszkedjen.

2. Vegye ki a kehely alakú szűrőt B úgy, hogy enyhén megnyomja az oldal-

só füleket (2. ábra).

3. Csúsztassa ki a rozsdamentes acélból készült szűrőlemezt C (3. ábra).

4. Ha idegen tárgyat (például törött üveget, porcelánt, csontot, gyümölcs-

magot stb.) talál, óvatosan távolítsa el azt.

5. Ellenőrizze a szűrőrészt, és távolítsa el az ételmaradékokat. SOHA NE

TÁVOLÍTSA EL a mosogatóciklust végző pumpa védőfedelét (nyíl jelzi) (4. ábra)!.A szűrők tisztítása után helyezze vissza a szűrőegységet, és rögzítse meg-felelően a helyére. Ez elengedhetetlen a mosogatógép hatékony működé-séhez.

ÁPOLÁS ÉS KARBANTARTÁS

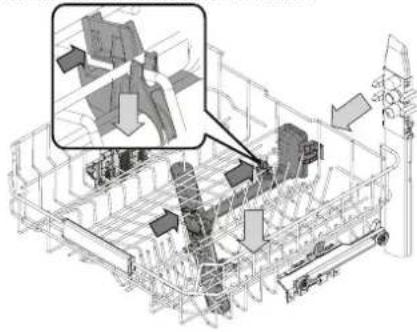

A SZÓRÓKAROK TISZTÍTÁSA Időnként ételmaradék szá- radhat a szórókarokra, és eltömítheti a víz permetezé- sére szolgáló nyílásokat. Ezért javasoljuk, hogy rendszere- sen ellenőrizze a szórókaro- kat, és tisztítsa meg azokat egy kisméretű, nemfémes kefével. A felső szórókar az elosztóval együtt vehető le.

Ha a mosogatógép nem megfelelően működik, ellenőrizze, hogy a probléma javítható-e az alábbi lista lépéseinek végrehajtásával. Más hibák vagy problémák esetében lépjen kapcsolatba a hivatalos vevőszolgálattal, amelynek kapcsolattartási adatai a garanciafüzetben találhatók. A pótalkatrészek akár 7, akár 10 évig is rendelkezésre állnak, az adott rendelet követelményeinek megfelelően.

HIBA LEHETSÉGES OK MEGOLDÁS

A sómennyiségre gyelmeztető jelzőfény világít. A sótartály hamarosan kiürül. Töltse fel a tartályt sóval (további információ: lásd A SÓTARTÁLY FELTÖLTÉSE). Szükség esetén ellenőrizze a beállított vízkeménységet (lásd VÍZKEMÉNYSÉGI TÁBLÁZAT). A sómennyiségre gyelmeztető jelzőfény villog. A sótartály üres. Minél hamarabb töltse fel a tartályt sóval. A készülék só nélkül történő használata károsíthatja annak belső alkatrészeit. Az öblítőszer mennyiségére gyelmeztető jelzőfény világít vagy villog. Az öblítőszer-adagoló üres. (Előfordulhat, hogy az öblítőszer mennyiségére gyelmeztető jelzőfény feltöltés után is világít egy rövid ideig). Töltse fel a tartályt öblítőszerrel (további információ: - lásd AZ ÖBLÍTŐSZER-ADAGOLÓ FELTÖLTÉSE). A vízkőmentesítésre figyelmeztető jelzőfény világít vagy villog; a „dES” figyelmez- tetés látható a kijelzőn. A készülék belső alkatrészei vízkövesednek. Azonnal vízkőmentesítse a készüléket az Öntisztítás programmal és a kereskedelmi forgalomban kapható vízkőmentesítő szerrel (lásd OPCIÓK ÉS FUNKCIÓK). Töltse fel a tartályt sóval. Ellenőrizze a vízkeménységre vonatkozó beállítást. Ha nem végez vízkőmentesítést, a készülék le fog állni. A mosogatógép nem indul vagy nem reagál a parancsokra. Nem megfelelően csatlakoztatta a készüléket. Csatlakoztassa a dugót a hálózati aljzatba. Áramkimaradás. Biztonsági okokból a mosogatógép nem indul újra automatikusan az áramellátás helyreállásakor. Nyissa ki a mosogatógép ajtaját, nyomja meg a INDÍTÁS/Szünet gombot, majd 4 másodpercen belül csukja be az ajtót. Nincs bezárva a mosogatógép ajtaja. Nincs bepattintva az NaturalDry fül. Erőteljesen nyomja be az ajtót, amíg kattantást nem hall. A program megszakadt, mivel az ajtót 4 mp-nél hosszabban nyitva tartották. Nyomja meg a INDÍTÁS/Szünet gombot, és csukja be az ajtót 4 mp-en belül. Nem működik a kezelőpanel, vagy az F6 E1 érték látható a kijelzőn. Kapcsolja ki a készüléket a BE-KI/Újraindítás gombbal, majd kb. 1 perc elteltével kapcsolja vissza, és indítsa újra a programot. Ha a probléma továbbra is fennáll, válassza le a készüléket a hálózatról 1 percre, majd csatlakoztassa újra. A mosogatógép nem ereszti le a vizet. A kijelzőn látható érték: F7 E3 vagy F9 E1 Az ételmaradék vagy vízkő eltömítette a szűrőt. Tisztítsa ki a szűrőt, és vízkőmentesítse a készüléket (lásd A SZŰRŐEGYSÉG TISZTÍTÁSA és VÍZKŐ- MENTESÍTÉSI ÚTMUTATÓ). Meghajlott a leeresztő tömlő. Ellenőrizze a leeresztőtömlőt (lásd BESZERELÉSI ÚTMUTATÓ). Eltömődött a mosogató lefolyócsöve. Tisztítsa meg a mosogató lefolyócsövét. A mosogatógép túl hangosan működik. Az edények egymáshoz ütődnek. Megfelelően helyezze be az edényeket (lásd A KOSARAK MEGTÖLTÉSE). Túl sok hab képződött. Nem megfelelően mérte ki a mosogatószert, vagy az nem használható mosogatógépben (lásd A MOSOGATÓSZER-ADAGOLÓ FELTÖLTÉSE). Indítsa el újra az aktuális programot az BE-KI gombbal, majd kapcsolja be ismét a készüléket, válasszon egy új programot, nyomja meg a INDÍTÁS/Szünet gombot, és csukja be az ajtót 4 másodpercen belül. Ne töltsön bele mosogatószert. Nem megfelelően rendezte el az edényeket. Rendezze el megfelelően az edényeket (lásd A KOSARAK MEGTÖLTÉSE). Az ételmaradék vagy vízkő eltömítette a szűrőt. Tisztítsa ki a szűrőegységet (lásd ÁPOLÁS ÉS KARBANTARTÁS). Az edények nem tiszták. Nem megfelelően rendezte el az edényeket. Rendezze el megfelelően az edényeket (lásd A KOSARAK MEGTÖLTÉSE). A szórókarok nem forognak szabadon, mivel az edények útban vannak. Rendezze el megfelelően az edényeket (lásd A KOSARAK MEGTÖLTÉSE). Ellenőrizze, hogy megfele- lő-e a felső kosár helyzete, és szükség esetén igazítsa meg (emelje meg). A mosogatási ciklus túlzottan kímélő. Válasszon megfelelő mosogatási programot (lásd PROGRAMTÁBLÁZAT). Túl sok hab képződött. Nem megfelelően mérte ki a mosogatószert, vagy az nem használható mosogatógépben (lásd A MOSOGATÓSZER-ADAGOLÓ FELTÖLTÉSE). Nem megfelelően zárta vissza az öblítőszer rekeszének fedelét. Zárja vissza az öblítőszer-adagoló kupakját. Az ételmaradék vagy vízkő eltömítette a szűrőt. Tisztítsa ki a szűrőt, és vízkőmentesítse a készüléket (lásd A SZŰRŐEGYSÉG TISZTÍTÁSA). A sótartály üres. Töltse fel a tartályt (lásd A SÓTARTÁLY FELTÖLTÉSE). Az alsó szórókart felfelé húzva és az óramutató járásával ellentétes irányba elforgatva lehet kivenni a helyéről. A szórókart lefelé húzva és az óramutató járásával megegyező irányba elforgat- va lehet visszaszerelni. A felső szórókart felfelé nyomva és az óramutató járásával ellentétes irányba elforgatva lehet kivenni a helyéről. A szórókart felfelé húzva és az óramutató járásával megegyező irányba elforgat- va lehet visszaszerelni.HUMindennapi használati

A készülék nem vesz fel vizet. A kijelzőn látható ér- ték: világító H2O ; hangjelzés hallatszik. Nem jön víz a vízvezetékből, vagy el van zárva a vízcsap. Ellenőrizze, hogy jön-e víz a vízvezetékből, és a vízcsap nyitva van-e. Meghajlott a vízbevezető tömlő. Ellenőrizze a vízbevezető tömlőt (lásd BESZERELÉS). Nyissa ki a mosogatógép ajtaját, nyomja meg a INDÍTÁS/Szünet gombot, majd 4 másodpercen belül csukja be az ajtót. Eltömődött a vízbevezető tömlőben lévő szűrő. Ki kell tisztítani. Ellenőrizze és tisztítsa ki a vízbevezető tömlőben lévő szűrőt. Nyissa ki a mosogatógép ajtaját, nyomja meg a INDÍTÁS/Szünet gombot, majd 4 másodpercen belül csukja be az ajtót. A mosogatógép túl hamar fejezi be a programot. A kijelzőn látható érték: F8 E3 Az ételmaradék vagy vízkő eltömítette a szűrőt. Tisztítsa ki a szűrőt, és vízkőmentesítse a készüléket (lásd A SZŰRŐEGYSÉG TISZTÍTÁSA és VÍZKŐ- MENTESÍTÉSI ÚTMUTATÓ). A leeresztőtömlő túl alacsonyan van, vagy a ház- tartási szennyvízrendszerbe ereszti a vizet. Ellenőrizze, hogy a leeresztőtömlő vége megfelelő magasságban van-e (lásd BESZERELÉS). Ellenőrizze, hogy a rendszer a háztartási szennyvízrendszerbe ereszti-e a vizet, és szükség esetén szereljen be visszacsapó/légbeszívó szelepet. Túl sok hab képződött. Nem megfelelően mérte ki a mosogatószert, vagy az nem használható mosogatógépben (lásd A MOSOGATÓSZER-ADAGOLÓ FELTÖLTÉSE). Levegő van a vízvezetékben. Ellenőrizze a tömlőt és a tömítéseket, hogy nem szivárognak-e valahol. Az edények nem kellően szárazak. Elfogyott vagy nem elegendő az öblítőszer. Ellenőrizze, hogy fel van-e töltve az öblítőszer-adagoló (lásd AZ ÖBLÍTŐSZER-ADAGOLÓ FELTÖLTÉ- SE). A többfunkciós tabletták önmagukban nem biztosítanak olyan jó szárítási eredményt, mint a folyékony öblítőszer. Az edényeket az ajtó automatikus nyitása után kipakolták, de ekkor még nem fejeződött be a folyamatban lévő program. Az edények kipakolása előtt ellenőrizze, hogy befejeződött-e a program (lásd MINDENNAPI HASZ- NÁLAT). A még jobb szárítási eredményért javasoljuk, hogy hagyja nyitva a mosogatógép ajtaját, és hagyja a készülékben az edényeket a program lejártától számított 15 percig. Túl egyenesen behelyezett edények. Ha víz van a bögrék, poharak, tálak mélyedéseiben, próbálja megdöntve behelyezni az edénye- ket (különösen a felső rekesz esetén), így több víz le tud csöpögni a szárítás előtt. A kiválasztott programban nincs szárítási szakasz. Ellenőrizze a PROGRAMTÁBLÁZATBAN, hogy a választott program tartalmaz-e szárítási szakaszt. Előfordulhat, hogy a szárítási szakasz nélküli programok nem a kívánt szárítási eredményt nyújt- ják, ezért javasolt szárítási szakasszal rendelkező programot választani. Az edények tapadásmentes anyagból vagy műanyagból készültek. Normális jelenség, ha az ilyen anyagokon vízcseppek láthatók. Az edényeken és a poharakon kék csíkok vagy kékes elszíneződés látható. A készülék túl sok öblítőszert adagol. Állítsa alacsonyabb fokozatra az adagolást. Az edényeken és a poharakon vízkő vagy fehér réteg látható. A sótartály üres. Minél hamarabb töltse fel a tartályt sóval. A készülék só nélkül történő használata károsíthatja annak belső alkatrészeit. Túl alacsony szintre van állítva a vízkeménység. Állítson be magasabb szintet (lásd VÍZKEMÉNYSÉGI TÁBLÁZAT). A sótartály kupakja nem megfelelően lett visz- szazárva. Ellenőrizze és zárja vissza a sótartály kupakját. Az öblítőtartály üres, vagy a készülék nem elegen- dő öblítőszert adagol. Töltse fel a tartályt öblítőszerrel, és ellenőrizze az adagolási beállítást (további információ: lásd AZ ÖBLÍTŐSZER-ADAGOLÓ FELTÖLTÉSE). A mosogatógép kijelzőjén az F8 E5 érték látható Eltömődött vagy hibás szelep. Ha lehetséges, zárja el a vízcsapot. Ne szüntesse meg a tápellátást. Hívja a vevőszolgálatot. A szabályzatok, a szabványos dokumentáció, a tartalékalkatrészek rendelése és a termékkel kapcsolatos további információk az alábbi elérhetőségeken találhatók:

• A QR-kód segítségével és látogasson el a: docs.whirlpool.eu

• Látogasson el a: parts-selfservice.whirlpool.com

• Vagy vegye fel a kapcsolatot a vevőszolgálattal (a telefonszámot lásd a garanciafüzetben). Amennyiben a vevőszolgálathoz fordul, kérjük, adja meg a termék adattábláján feltüntetett kódokat. A modell adataihoz olvassa be az energiafogyasztást jelölő címkén található QR-kódot. A címkén található mo- dellazonosító segítségével használható a regisztrációs portál https://eprel.ec.europa.eu. IEC 436 :IT
