INSTRUKCJA OBSŁUGI W7I HF60 TUS WHIRLPOOL

talpyklą su vandeniu.

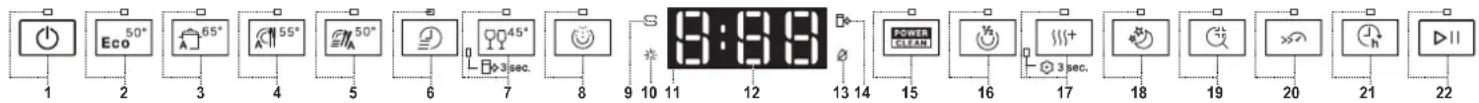

2. Przycisk ikontrolka wyboru programu Eko

3. Przycisk ikontrolka wyboru programu Automatyczny Intensywny

4. Przycisk ikontrolka wyboru programu Automatyczny Mieszany

5. Przycisk ikontrolka wyboru programu Automatyczny Szybki

6. Przycisk ikontrolka wyboru programu Szybki

7. Przycisk ikontrolka wyboru programu Kryształy / Samoczyszczenie

- wciskanie przycisku przez 3 sek.

8. Przycisk ikontrolka wyboru programu Mycie Wstępne

9. Kontrolka Brak soli

10. Kontrolka Brak płynu nabłyszczającego

12. Numer programu iwskaźnik pozostałego czasu

13. Kontrolka Zawór Wody Zamknięty

14. Kontrolka ODKAMIENIANIE

15. Przycisk ikontrolka opcji Power Clean®

16. Przycisk ikontrolka opcji Połowa Załadunku

17. Przycisk ikontrolka opcji Dodatkowe Suszenie / Ustawienia - wci-

skanie przycisku przez 3 sek.

18. Przycisk ikontrolka opcji Cichy

19. Przycisk ikontrolka opcji Płukanie Dezynfekujące

20. Przycisk ikontrolka wyboru opcji Turbo

21. Przycisk ikontrolka opcji Opóźnienie

Aby uzyskać kompleksową pomoc, prosimy zarejestrować urzą- dzenie na stronie: www.whirlpool.eu/register. Przed rozpoczęciem użytkowania urządzenia, należy uważnie przeczytać instrukcję bezpieczeństwa iinstrukcję montażu. Więcej informacji na temat produktu można znaleźć na stronie internetowej: docs.whirlpool.eu Po instalacji prosimy pamiętać owyjęciu ze zmywarki wszystkich elementów zabezpieczających wczasie transportu. MENU USTAWIEŃ

1. Włączyć urządzenie, naciskając przycisk WŁ.-WYŁ. .

2. Nacisnąć i przytrzymać przycisk Ustawienia (Dodatkowe Susze-

nie ) przez 3 sekundy, do momentu aż rozlegnie się sygnał dźwię- kowy ana wyświetlaczu pojawi się komunikat „SEt”.

3. Po jednej sekundzie wyświetli się pierwsze dostępne ustawienie (litera „h”).

4. Wcisnąć przyciski programu Mycie Wstępne / opcji Power Clean® ,

abyprzewinąć listę dostępnych ustawień (patrz tabela poniżej), następnie wcisnąć START/Pauza aby podejrzeć izmienić wartość wybranego obec- nie ustawienia.

5. Wcisnąć przyciski program Mycie Wstępne / opcję Power Clean® ,

aby zmienić wartość, następnie wcisnąć START/Pauza , aby zapisać nową wartość.

6. Aby zmienić inne ustawienie, powtórzyć punkty 2 i5.

7. Wcisnąć WŁ.-WYŁ. lub odczekać 30 sekund aby wyjść zmenu.

LITERA USTAWIENIE WARTOŚCI (Domyślne - pogru-bioną czcionką) Poziom twardości wody (patrz „USTAWIENIE TWARDOŚCI WODY” oraz “TABELA TWARDOŚCI WODY”) 1 | 2 | 3 | 4 | 5 Poziom dozowania nabłyszczacza (patrz „REGULACJA DOZOWANIA PŁYNU NABŁYSZ- CZAJĄCEGO”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (patrz „OPCJE I FUNKCJE”) „1” = Wł., „0” = Wył. 1 | 0 Czas na podłodze (patrz „OPCJE I FUNKCJE”) „1” = Wł., „0” = Wył. 1 | 0 Dźwięk „1” = Wł., „0” = Wył. 1 | 0 Światła wewnętrzne (patrz „OPCJE I FUNKCJE”) „1” = Wł., „0” = Wył. 1 | 0 Ustawienia fabryczne Wcisnąć przycisk START/Pauza, aby przywrócić domyślne ustawienia fabryczne dla wszystkich wartości zawartych wmenu ustawienia.

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach ifunk- cjonalnych podzespołach zmywarki. Zbiornik soli jest zlokalizowany wdol- nej części zmywarki (pod koszem dolnym po lewej stronie).

• Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.

• Ważne też jest odpowiednie ustawienie twardości wody.

• Należy uzupełnić sól, gdy kontrolka BRAK SOLI świeci się na panelu sterowania.

1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kie-

runku przeciwnym do ruchu wskazówek zegara).

2. Umieścić lejek (patrz rys.) iwsypać sól aż do krawędzi zbior-

nika (około 0,5 kg); niewielki wyciek wody jest tu normalny.

3. Tylko podczas wykonywania czynności po raz

pierwszy: Napełnić zbiornik soli wodą.

4. Wyjąć lejek iwytrzeć resztki soli wokół otworu.

Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przedostać się do zbiornika podczas programu zmywania (mogłoby to spo- wodować nienaprawialne uszkodzenie zmiękczacza wody). Za każdym razem, gdy tylko ukończone zostanie uzupełnianie soli, należy włączyć jeden zprogramów zmywania, aby zapobiec korozji. Ustawienie twardości wody Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardo- ści wody na podstawie rzeczywistej twardości doprowadzanej wody. Tę informację można uzyskać od lokalnego dostawcy wody. Zakład produkcyjny ustawia domyślną wartość "3" dla twardości wody. Zobacz „TABELA TWARDOŚCI WODY”. Tabela twardości wody Poziom °dH St. niemieckie °fH St. francuskie °Clark St. brytyjskie 1 (miękka) 0 - 6 0 - 10 0 - 7 2 (średnia) 7 - 11 11 - 20 8 - 14 3 (przeciętna) 12 - 16 21 - 29 15 - 20 4 (twarda) 17 - 34 30 - 60 21 - 42 5 (bardzo twarda) 35 - 50 61 - 90 43 - 62 Aby zmienić ustawienie, należy wykonać czynności zgodnie zinstrukcjami podanymi wrozdziale „MENU USTAWIEŃ”. Należy stosować wyłącznie taką sól, która jest specjalnie przezna- czona do zmywarek. Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie. Jeśli pojemnik zsolą jest pusty, istnieje ryzyko uszkodzenia zmiękcza- cza wody oraz grzałki zpowodu nagromadzenia osadu. Stosowanie soli jest zalecane zkażdym rodzajem detergentu do zmy- warek.

SYSTEM ZMIĘKCZANIA WODY

Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałce co zkolei przyczynia się do większej wydajności zmywania. System sam regeneruje się przy pomocy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty. Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody - regeneracja następuje raz na 4-6 cykli Eko, kiedy twardość wody ustawiona jest na poziom 3. Podczas cykli procesu regeneracji, nastąpi dodatkowe napełnienie systemu zarządzania wodą. Proces regeneracji izarządzania wodą zachodzi na początku cyklu zdodatkową świeżą wodą.

• Podczas jednej regeneracji: ~Zużycie 7,5 L wody;

• Dodatkowe 15 minut cyklu;

• Zużycie poniżej 0,065 kWh energii elektrycznej. NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłysz- czającego A powinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO , świeci się na panelu sterowania.

1. „Czas opóźnienia” na podłodze - wskaźnik czasu pozostałego do rozpoczęcia cyklu, gdy ustawiona jest opcja opóźnienia

2. Pusty pojemnik na sól - kontrolka na podłodze

3. „Pozostały czas” na podłodze - wskaźnik czasu pozostałego do zakończenia cyklu

PORADY Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia iopróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą. Rozmieścić naczynia tak, aby były mocno utrzymywane na miejscu inie mogły się przewrócić; pojemniki ułożyć tak, aby ich otwory były skierowane wdół, awklęsłe/wypukłe elementy były ustawione ukośnie, dzięki czemu woda będzie mogła docierać do każdej powierzchni iswobodnie przepływać. Ostrzeżenie: pokrywki, uchwyty, tace ipatelnie nie mogą uniemożliwiać obracania się ramion natryskowych. Wszystkie małe przedmioty należy umieszczać wkoszyku na sztućce. Bardzo zabrudzone naczynia ipatelnie powinny być umieszczane wdolnym koszu, ponieważ wtej części komory zmywarki strumienie wody są silniejsze izmywanie jest bardziej skuteczne. Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramiona natryskowe mogą obracać się swobodnie. NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA WZMYWARKACH

• Naczynia isztućce drewniane.

• Szklanki zdelikatnym zdobieniem, wyroby artystyczne lub naczynia za- bytkowe. Ich zdobienia nie są odporne.

• Elementy ztworzywa sztucznego, które nie są odporne na wysokie tem- peratury.

• Naczynia miedziane icynowe.

• Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem. Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogą zmienić się lub ściemnieć podczas zmywania. Niektóre rodzaje wyrobów szkla- nych (np. kryształy) mogą stracić przezroczystość po zbyt wielu cyklach zmywania.

USZKODZENIE NACZYŃ SZKLANYCH IPORCELANOWYCH

• Wzmywarkach można myć tylko takie naczynia szklane iporcelanowe, których producent deklaruje, że są przeznaczone do zmywarek.

• Używać delikatnego detergentu, przeznaczonego do porcelany

• Naczynia szklane i porcelanowe należy wyjmować ze zmywarki, jak tylko zmywanie się skończy. WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII

• Jeśli zmywarka domowa użytkowana jest zgodnie z zaleceniami pro- ducenta, zmywanie naczyń wzmywarce zazwyczaj pochłania MNIEJ ENERGII ELEKTRYCZNEJ imniej wody niż zmywanie ręczne.

• Aby maksymalnie zwiększyć wydajność zmywarki, należy uruchamiać cykl zmywania po pełnym załadowaniu urządzenia. Ładowanie zmy- warki domowej w stopniu zalecanym przez producenta przyczyni się do oszczędności energii elektrycznej iwody. Informacje na temat pra- widłowego ładowania naczyń wzmywarce można odnaleźć wrozdziale ŁADOWANIE KOSZY. Wprzypadku częściowego załadowania, zaleca się skorzystanie ze specjalnych opcji, jeśli są one dostępne (Połowa załadun- ku/ Zmywanie strefowe/ Wiele stref), zapełniając jedynie wybrane kosze. Nieprawidłowe lub nadmierne ładowanie zmywarki może spowodować zwiększenie zużycia mediów (np. wody, energii, czasu lub zwiększenie poziomu hałasu), co wpływa negatywnie za wydajność suszenia.

• Ręczne spłukiwanie naczyń przyczynia się do większego zużycia wody ienergii elektrycznej inie jest zalecane. DEZYNFEKCJA ZMYWARKI Aby uniknąć powstawania nieprzyjemnych zapachów itworzenia się osadów, które mogą pojawić się wzmywarce, należy co najmniej raz wmiesiącu włączyć program zwysoką temperaturą. Aby wyczyścić zmywarkę, należy wsypać/wlać jedną łyżeczkę detergentu iwłączyć program bez wkładania naczyń

1. Otworzyć dozownik B, naci-

skając i podnosząc klapkę na pokrywce.

2. Ostrożnie wlewać płyn

nabłyszczający, aż do kreski oznaczającej maksymalny poziom napełnienia (110 ml) - unikać rozlania płynu. Jeśli tak się stanie, należy natychmiast wytrzeć rozlany płyn suchą szmatką.

3. Zatrzasnąć pokrywkę.

NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki. Regulacja dozowania płynu nabłyszczającego Jeśli rezultaty suszenia nie są wpełni zadowalające, można wyregulować dozowanie używanego płynu nabłyszczającego. Aby zmienić ustawienie, należy wykonać czynności zgodnie zinstrukcjami podanymi wrozdziale „MENU USTAWIEŃ”. Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na ZERO (EKO), płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK PŁYNU NABŁYSZ- CZAJĄCEGO nie będzie świecić, jeśli zabraknie płynu nabłyszczającego. Można ustawić maksymalnie 6 poziomów, zależnie od modelu zmywarki.

• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić niski poziom (0-3).

• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy ustawić wysoki poziom (4-5).

Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania C. Detergent wsypywać/wlewać tylko do suchego zasobnika D. Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.

1. Odmierzając dawkę detergentu, należy uwzględ-

nić informacje podane powyżej, aby dodana ilość detergentu była prawidłowa. Wewnątrz dozownika D znajdują się oznaczenia ułatwiające dozowanie detergentu.

2. Przed zatrzaśnięciem pokrywy usunąć pozostało-

ści detergentu zkrawędzi dozownika.

3. Zamknąć pokrywkę dozownika detergentu, pocią-

gając ją w górę tak, aż urządzenie zamykające zostanie zablokowane na swoim miejscu. Dozownik detergentu otwiera się automatycznie wodpowiednim czasie, zgodnie zdanym programem. Zastosowanie detergentów nieprzeznaczonych do użytku w zmy- warkach może spowodować nieprawidłowe działanie lub uszkodze- nie urządzenia.

Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej iczy zawór wody jest otwarty.

2. WŁĄCZANIE ZMYWARKI

Otwórz drzwiczki inaciśnij przycisk WŁ.-WYŁ.

3. WKŁADANIE NACZYŃ DO KOSZA (patrz ŁADOWANIE KOSZY).

Wybierz najbardziej odpowiedni program, dostosowany do typu naczyń stołowych ipoziomu ich zabrudzenia (patrz OPIS PROGRAMÓW), naci- skając przycisk wybranego PROGRAMU. Wybierz żądane opcje (patrz OPCJE IFUNKCJE). Nie wszystkie opcje są przystosowane do wszystkich programów.

Uruchom cykl zmywania naciskając przycisk START/Pauza (dioda LED świeci) izamykając drzwiczki wprzeciągu 4 sekund. Po uruchomieniu programu urządzenie wyemituje pojedynczy sygnał dźwiękowy. Jeśli drzwiczki nie zostaną zamknięte w przeciągu 4 sekund, rozlegnie się dźwięk alarmu. Wtakim przypadku otwórz drzwiczki, naciśnij przycisk START/Pauza iponownie zamknij drzwiczki wprzeciągu 4 sekund.

7. KONIEC CYKLU ZMYWANIA

Koniec cyklu zmywania jest sygnalizowany przez sygnał dźwiękowy oraz za pomocą komunikatu END [KONIEC] na wyświetlaczu. Otwórz drzwiczki iwyłącz urządzenie, naciskając przycisk WŁ.-WYŁ.. Przed wyjęciem naczyń odczekaj kilka minut - aby uniknąć oparzenia. Wyjmij naczynia, zaczynając od dolnego kosza.

ZMIANA URUCHOMIONEGO PROGRAMU

Jeżeli wybrany został niewłaściwy program, można go zmienić, pod warun- kiem, że program dopiero się rozpoczął. PONOWNE USTAWIENIE maszyny: naciśnij iprzytrzymaj przycisk WŁ.-WYŁ.. przez ponad 3 sekundy imaszyna się wyłączy. Na tablicy wskaźników wyświetli się komunikat „0:01”. Zamknąć drzwiczki ipoczekać, aż zakończy się cykl spuszczania wody (około 1 minuty). Otworzyć drzwiczki i włączyć z powrotem urządzenie za pomocą przycisku WŁ.-WYŁ. iwybrać nowy cykl zmywania oraz żądane opcje. Uruchom cykl, naciskając przycisk START/Pauza izamykając drzwiczki wprzeciągu 4 sekund

Bez wyłączania zmywarki lekko uchyl drzwiczki, aby uniknąć rozpryskiwa- nia się wody na zewnątrz (dioda START/Pauza zaczyna migać) (Uwaga!: Gorąca para!) i umieść naczynia wewnątrz zmywarki. Naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund ; cykl zostanie wznowiony od momentu, wktórym został przerwany

Jeżeli drzwiczki zostaną otwarte wtrakcie trwania cyklu zmywania lub jeśli nastąpiła przerwa w dopływie prądu, cykl zostanie wstrzymany. Zamknij drzwiczki i JEDYNIE WÓWCZAS, GDY naciśniesz przycisk START/Pauza izamkniesz drzwiczki wprzeciągu 4 sekund, cykl będzie kontynuowany od momentu, wktórym został przerwany

Ta zmywarka umożliwia przechowywanie do 3,2 litra świeżej wody, która zostanie użyta w wybranych programach. Woda jest przechowywana w specjalnym zbiorniku ibędzie używana w kolejno wybranych progra- mach. Zaleca się okresowe wykonywanie cyklu Samoczyszczenie (patrz TABELA PROGRAMÓW).PLInstrukcja Codziennej Eksploatacji

Dane Programu Eko uzyskano na podstawie pomiarów wykonanych wwarunkach laboratoryjnych zgodnie znormą europejską EN 60436:2020. Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem: [e-mail] Przed żadnym ztych programów nie ma potrzeby wstępnego przygotowania naczyń. *) Nie wszystkie opcje mogą być używane jednocześnie. **) Wartości podane dla innych programów niż program Eko mają charakter referencyjny. Rzeczywisty czas może się zmieniać wzależności od wielu czynników, takich jak temperatura iciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość ityp załadunku oraz jego wyważenie, atakże od dodat- kowo wybranych opcji ikalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o20 min.

Program Opis programów Faza suszenia NaturalDry Dostępne opcje

Czas trwania programu zmywania (godz.:min)

Zużycie wody (litry/cykl) Zużycie energii (kWh/cykl) Eko 50°- program jest przeznaczony do mycia naczyń

zwykłym stopniu zabrudzenia; dla tego zastosowania jest to najbardziej wydajny program pod względem zuży- cia energii elektrycznej iwody oraz wtakim zastosowaniu program ten uzyskał certykat zgodności zdyrektywą unij- ną Ecodesign. 4:30 9,5 0,55 Automatyczny Intensywny 65° - Automatyczny program do zmywania mocno zabrudzonych garnków italerzy. Program jest auto- matycznie dostoso- wany w zależności od poziomu zabru- dzenia. Gdy czujnik wykryje poziom zabrudzenia, na wy- świetlaczu pojawi się animacja i czas trwania cyklu zosta- nie zaktualizowany. 2:25 - 3:10 15,5 - 24,5 1,30 - 1,70 Automatyczny Mieszany 55° - automatyczny program do normal- nie zabrudzonych naczyń zzaschnię- tymi resztkami jedzenia. 1:20 - 3:00 7,5 - 19,5 0,75 - 1,20 Automatyczny Szybki 50° - auto- matyczny program do średnio ilekko zabrudzonych naczyń. Cykl do co- dziennego stosowania, który zapew- nia optymalne rezultaty zmywania isuszenia wkrótszym czasie. 1:00 - 1:50 7,5 - 15,5 0,70 - 1,10 Szybki 45° - Program należy stosować przy połowie zała- dunku lub lekko zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie ma fazy suszenia.

0:30 - 0:40 10,0 - 12,0 0,55 - 0,65 Kryształy 45° - Program do mycia delikatnych naczyń, które są bardziej wrażliwe na wysoką temperaturę, np. szklanki ikubeczki

1:40 - 1:50 12,5 - 16,5 0,95 - 1,20 Mycie wstępne - Opłukiwanie naczyń przeznaczonych do późniejszego mycia. W tym programie nie używa się żadnego detergentu.

0:12 4,5 0,10 Samoczyszczenie 65° - Program przeznaczony do prze- prowadzenia konserwacji zmywarki i systemu zarządzania wodą, który należy wykonać tylko w przypadku, gdy zmy- warka jest PUSTA, z zastosowaniem specjalnych detergen- tów przeznaczonych do konserwacji zmywarki.

1:40 11,0 1,10 POWER CLEAN® - Dzięki dodatkowym silnym dyszom ta opcja zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w określonym jego obszarze. Opcja ta jest polecana do mycia garnków i patelni. (Prosimy zapoznać się z częścią dotyczącą obciążenia Power Clean®). DODATKOWE SUSZENIE - Wyższa temperatura podczas ostatniego płukania i przedłużona faza suszenia pozwala na lepsze suszenie. POŁOWA ZAŁADUNKU - Jeśli nie ma wielu naczyń do zmywania, używany jest program połowy załadunku, w celu oszczędzania wody, energii elektrycznej lub czasu, w zależności od wybranego programu. Należy pamiętać, aby zmniejszyć ilość detergentu. CICHY - odpowiedni do zmywania w nocy. Ta opcja może być wykorzystana do ograniczenia emisji hałasu podczas faz zmywania. Wydłuży ona czas cyklu w zależności od wyboru cyklu podstawowego. PŁUKANIE DEZYNFEKUJĄCE - Ta opcja może być użyta do dezynfekcji mytych naczyń. Jej włączenie spowoduje podwyższenie temperatury końcowego płukania i dodanie zmywania antybakteryjnego do wybranego programu. Idealna do mycia naczyń i butelek do karmienia. Drzwiczki zmywarki muszą być zamknięte przez cały czas trwania programu, aby zagwarantować usunięcie zarazków. OSTRZEŻENIE: po zakończeniu cyklu naczynia i talerze mogą być bardzo gorące. OPCJE IFUNKCJE OPCJE można wybierać/ anulować wybór bezpośrednio po wybraniu programu, naciskając odpowiedni przycisk (jeśli jest dostępna – zapala się kontrolka) (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana zwybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mignie szybko 3 razy ibędzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona. Opcja może zmienić czas lub zużycie wody lub energii dla programu. TURBO - dzięki opcji TURBO można skrócić czas nawet o 40% w zależności od wybranego programu podstawowego. Zwiększa się zużycie energii i wody. ZAWÓR WODY ZAMKNIĘTY - Alarm - Miga, gdy nie jest doprowadzana woda lub zawór wody jest zamknięty.

ODPORNOŚĆ NA NISKIE TEMPERATURY

Jeśli urządzenie jest umieszczone wśrodowisku narażonym na ryzyko niskich temperatur, należy je całkowicie opróżnić z wody. Uruchomić cykl Samo- czyszczenia, aby opróżnić zbiornik na wodę. Zamknij zawór wody iodłącz wąż doprowadzający wodę oraz wąż spustowy, anastępnie pozwól na wypłynięcie znich wody. Sprawdź, czy że zmiękczacz wody jest wypełniony rozpusz- czoną solą regeneracyjną w zbiorniku soli, aby chronić urządzenie przed temperaturami aż do -20 °C. Jeżeli urządzenie było przechowywane wwarun- kach niskich temperatur, przed pierwszym uruchomieniem musi ono pozostać wtemperaturze otoczenia wynoszącej min. 5°C przez przynajmniej 24 godziny.

PRZENOSZENIE LUB SERWISOWANIE ZMYWARKI

Ta zmywarka zawiera zbiornik na wodę, który może być pełen wody po zakończeniu cyklu (woda może wyciec, jeśli/gdy zmywarka jest przechylona). Uwaga: Przed serwisowaniem lub przeniesieniem zmywarki uruchomić cykl Samoczyszczenia, aby opróżnić zbiornik na wodę. OPÓŹNIENIE - Włączenie programu można opóźnić o pewien czas, od 30 minut do 24 godzin.

1. Wybrać program i którąkolwiek z żądanych opcji. Nacisnąć przycisk

OPÓŹNIENIE (kilkukrotnie), aby opóźnić rozpoczęcie programu. Dostępna jest regulacja w zakresie od pół godziny do 24 godzin. Gdy osiągnięte zostanie ustawienie 24 godzin, wcisnąć przycisk OPÓŹNIENIE kolejny raz, aby dezaktywować funkcję OPÓŹNIENIE.

2. Stlačte tlačidlo ŠTART/Pauza a zatvorte dvierka do 4 sekúnd.

3. Po upływie ustawionego czasu kontrolka gaśnie, a program włącza

się automatycznie. Funkcja OPÓŹNIENIE nie może być ustawiana po włączeniu się programu. CZAS NA PODŁODZE - Światło LED, wyświetlane na podłodze, wskazuje czas pozostały do końca cyklu. Kontrolka gaśnie za każdym razem, gdy zostaną otwarte drzwiczki. Kontrolka gaśnie po zakończeniu cyklu. Ta funkcja jest domyślnie aktywna, ale można ją wyłączyć w “MENU USTAWIEŃ” .PL

ŁADOWANIE KOSZY POJEMNOŚĆ: 15 standardowych nakryć ODKAMIENIANIE - Alarm - Wykryto nagromadzenie kamienia na wewnętrznych elementach urządzenia. Sprawdzić, czy Ustawienie Twardości Wody ma prawidłową wartość, a sól jest obecna w pojemniku na sól (patrz PIERWSZE UŻYCIE), a następnie użyć produktu do odkamieniania (zalecana jest marka WPro) i włączyć program Samooczyszczanie. Po udanym odkamienianiu ikona nie będzie już wyświetlana. Jeśli opisane powyżej czynności nie zostaną wykonane, wydajność maszyny się pogorszy. Ostrzeżenie «Odkamienianie» zacznie mrugać, a alarm «dES» pojawi się na wyświetlaczu. Jeśli nadal nie podjęte zostanie żadne działanie, urządzenie umożliwi włączenie jedynie pewnej ilości cykli (wskazanej pod- czas wyświetlania alarmu «dES») a następnie zostanie ZABLOKOWANE, aby zapobiec uszkodzeniom elementów urządzenia, a dostępny będzie jedynie program Samooczyszczanie. Przeprowadzenie pełnego odkamieniania odblokuje urządzenie. W przypadku wyjątkowo dużych ilości kamienia, moż- liwe, że trzeba będzie wykonać odkamienianie dwa razy, aby było skuteczne.

PÓŁKA-KOSZ NA SZTUĆCE

Trzecia półka-kosz jest przeznaczona do umiesz- czania sztućców. Sztućce należy wkładać tak, jak to pokazano na rysunku. Rozdzielone ułożenie sztućców ułatwia ich wyjmowanie po zmywaniu izapewnia lep- sze wysuszenie. Noże i inne akcesoria o ostrych czubkach ikrawędziach należy układać ostrzami skie- rowanymi wdół. Półka na sztućce jest wyposażona wdwie prze- suwne boczne półki, aby uzyskać jak najwyższą przestrzeń pod spodem iumożliwić umieszcze- nie wysokich naczyń wgórnym koszu.

Tu należy wkładać delikatne ilekkie naczynia: szklanki, liżanki, talerzyki, małe miseczki do sałatek. Górny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w pozycji pionowej przy wkładaniu spodeczków/talerzy- ków deserowych lub w pozycji opuszczonej, przy wkładaniu misek ipojemników na żywność. (przykładowe załadowanie górnego kosza) Regulacja wysokości górnego kosza Wysokość górnego kosza można wyregulować: wyższe położenie umoż- liwia umieszczenie dużych naczyń wdolnym koszu, aniższe pozwala na najwyższe ustawienie podnoszonych wsporników, co daje więcej miejsca ugóry, ajednocześnie pozwala uniknąć stykania się znaczyniami umiesz- czonymi wdolnym koszu. Górny kosz jest wyposażony wregulator wysokości górnego kosza (patrz ilustracja); bez naciskania dźwi- gienek, można łatwo podnieść kosz trzymając go za boczne części iumieszczając stabilnie wgórnym poło- żeniu. Aby przywrócić dolne położenie, nacisnąć dźwigienki Apo bokach kosza iprzesunąć kosz wdół. Zdecydowanie zalecamy, aby nie regulować wyso- kości kosza, gdy jest załadowany. NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony. Składane półeczki zregulowanym położeniem Boczne składane klapy można złożyć lub roz- łożyć, aby zoptymalizować ułożenie naczyń wkoszyku. Kieliszki do wina można bezpiecznie umieścić, wkładając nóżkę każdego kieliszka do odpo- wiedniego otworu. Wzależności od modelu:

• aby rozłożyć klapy, należy wysunąć je do góry iobrócić lub zwolnić zzatrzasków ipociągnąć do dołu.

• aby złożyć klapy, należy obrócić je iwsunąć je do dołu lub wyciągnąć do góry izamocować do zatrzasków. DOLNY KOSZ Do garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże tale- rze ipokrywki powinny być umieszczane zboku, aby uniknąć stykania się z ramieniem natryskowym. Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane wpołożeniu pionowym przy wkładaniu talerzy lub wpołożeniu poziomym, aby ułatwić wkładanie patelni imisek. (przykładowe załadowanie dolnego kosza) POWER CLEAN® System Power Clean® wykorzystuje specjalne dysze wodne znajdujące się z tyłu komory, które pozwalają na intensywne mycie bardzo zabrudzonych naczyń. Dolny kosz posiada miejsce do umieszczania dużych przedmio- tów. Ztyłu kosza znajduje się specjalny wysu- wany wspornik, który może być używany do podparcia patelni lub blach do pie- czenia iustawienia ich pionowo, dzięki czemu będą zajmowały mniej miejsca. Umieszczając garnki/patelnie skierowane wstronę elementu Power Clean®, należy włą- czyć POWER CLEAN na panelu sterowania. Stosowanie opcji Power Clean®:

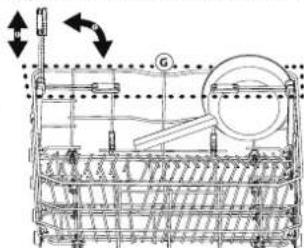

1. Dostosować obszar Power Clean (

G), skła- dając tylne uchwyty w taki sposób, aby móc włożyć garnki.

2. Włożyć przechylone w pionie garnki

ipatelnie wobszar Power Clean®. Garnki muszą być zwrócone wkierunku silnych dysz wodnych. WYKRYWANIE - kiedy czujnik wykryje poziom zabrudzenia, na wyświetlaczu pojawi się animacja (około 20 min.), a długość cyklu zmywania zostanie zaktualizowana. Funkcja wykrywania służy do pomiaru poziomu zabrudzenia naczyń i jest ona obecna we wszystkich cyklach (z wyjątkiem trybu Eco), dostosowując odpowiednio program. ŚWIATŁA WEWNĘTRZNE - Gdy funkcja jest włączona, diody LED w komorze zmywarki włączają/wyłączają się automatycznie, gdy użytkownik otworzy/ zamknie drzwiczki. Jeśli drzwiczki pozostaną otwarte przez ponad 10 minut, diody LED w komorze zmywarki wyłączą się (aby ponownie je włączyć, należy zamknąć i ponownie otworzyć drzwiczki). Funkcja ta jest domyślnie włączona, ale można ją wyłączyć w „MENU USTAWIEŃ”. NaturalDry - to konwekcyjny system suszenia, który automatycznie otwie- ra drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. Drzwiczki można otworzyć po osiągnięciu tempe- ratury bezpiecznej dla mebli kuchennych, zatem przy użyciu opcji PŁUKA- NIE DEZYFENKUJĄCE drzwiczki będą zablokowane. Do zmywarki dołączono specjalnie zaprojektowaną folię ochronną która pełni funkcję dodatkowej ochrony przed parą. Prosimy zapoznać się zINSTRUKCJĄ INSTALACJI, aby dowiedzieć się, jak za- montować folię ochronną. Ta funkcja jest domyślnie ustawiona jako aktyw- na, jednak można ją wyłączyć w“MENU USTAWIEŃ”.PLInstrukcja Codziennej Eksploatacji

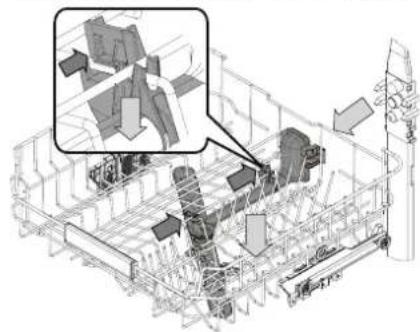

CZYSZCZENIE RAMION NATRYSKOWYCHMoże się zdarzyć, że resztki potraw pozostaną na ramio-nach natryskowych i będą zatykać otwory, przez które wytryskiwana jest woda. Dla-tego też zaleca się, aby od czasu do czasu sprawdzić ra-miona natryskowe ioczyścić je małą szczoteczką z nie--metalowym włosiem.Aby usunąć spryskiwacz gór-ny, usuń go zkolektorem.Dolne ramię natryskowe można wyjmo-wać pociągając je w górę i obracając je w kierunku przeciwnym do wskazówek zegara. Ponowne osadzenie ramienia na-tryskowego odbywa się poprzez pocią-gnięcie go wdół iobrócenie go wkierun-ku zgodnym zruchem wskazówek zegara. Górne ramię natryskowe można wyj-mować wciskając je wgórę iobracając je wkierunku przeciwnym do wskazó-wek zegara. Ponowne osadzenie ramie-nia natryskowego odbywa się poprzez pociągnięcie go wgórę iobrócenie go wkierunku zgodnym zruchem wskazó-wek zegara. UTRZYMANIE IKONSERWACJA CZYSZCZENIE ZESPOŁU FILTRAZespół ltra należy regularnie czyścić, zapobiegając jego zapychaniu iza-pewniając prawidłowy odpływ ścieków.Używanie zmywarki, wktórej zablokowane są ltry lub zawierającej ciała obce wukładzie ltrowania może spowodować nieprawidłowe działanie urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy lub więk-szego wykorzystania mediów.Zespół ltra składa się ztrzech ltrów, które usuwają resztki jedzenia zmy-jącej wody, anastępnie umożliwiają jej obieg: aby uzyskać najlepsze rezul-taty zmywania, należy utrzymywać je wczystości.Nie wolno używać zmywarki bez ltrów lub jeśli ltry są źle zamocowane.Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy sprawdzić zespół ltra iwrazie potrzeby oczyścić go dokładnie pod bieżącą wodą za pomocą szczoteczki znie-metalowym włosiem ipostępując zgod-nie zponiższymi instrukcjami:

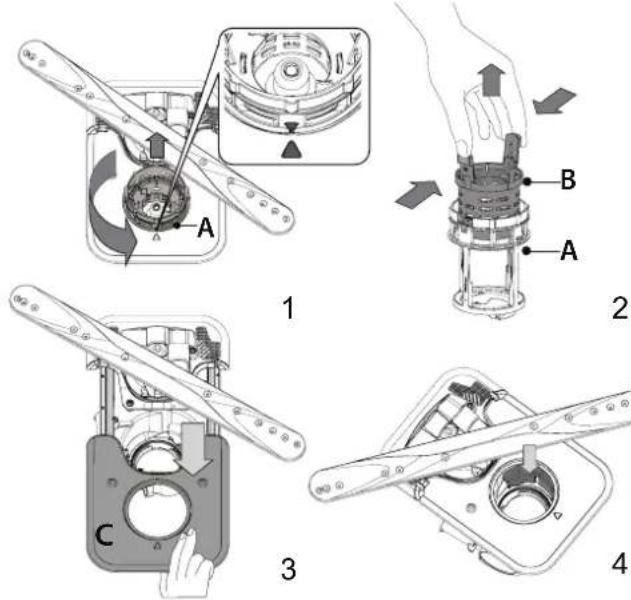

1. Odkręcić ltr cylindryczny Awkierunku ruchu wskazówek zegara iwy-

ciągnąć go (Rys. 1). Ważne jest, aby przy ponownym montażu ltra, dwa trójkąty pokazane na zbliżeniu, spotkały się.2. Zdjąć korek ltra B lekko naciskając boczne klapki (Rys. 2).3. Wysunąć ltr płytkowy ze stali nierdzewnej C (Rys. 3).

4. Wprzypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcela-

ny, kości, pestek owoców itp.), należy je ostrożnie wyjąć.

5. Sprawdzić syfon iusunąć wszelkie resztki potraw. NIGDY NIE NALEŻY

WYJMOWAĆ osłony pompy cyklu myjącego (pokazane strzałką) (Rys. 4).Po oczyszczeniu ltrów założyć zpowrotem zespół ltra izamocować go wprawidłowym położeniu; jest to niezbędne dla utrzymania sprawnego funkcjonowania zmywarki. USUWANIE USTEREK

PROBLEMY MOŻLIWE PRZYCZYNY ROZWIĄZANIE

Świeci się wskaźnik soliZbiornik soli jest prawie pusty.Napełnij zbiornik solą (aby uzyskać więcej informacji, patrz NAPEŁNIANIE ZBIORNIKA SOLI). Wrazie potrzeby sprawdź ustawienie twardości wody, patrz TABELA TWARDOŚCI WODY. Wskaźnik soli miga Zbiornik soli jest pusty.Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszko-dzenie jego podzespołów wewnętrznych.Wskaźnik płynu nabłyszczającego świeci się lub migaDozownik płynu nabłyszczającego jest pusty. (Po ponownym napełnieniu wskaźnik płynu nabłyszcza-jącego może pozostać zapalony przez krótki czas).Ponownie napełnij dozownik płynem nabłyszczającym (aby uzyskać więcej informacji, patrz NA-PEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO).Wskaźnik odkamieniania świeci się lub miga; wyświetlany jest alarm „dES”.Na wewnętrznych podzespołach urządzenia osadza się kamień.Natychmiast usuń kamień zurządzenia korzystając zprogramu Samoczyszczenie idostępnego na rynku preparatu do usuwania kamienia (patrz OPCJE IFUNKCJE). Ponownie napełnij zbiornik solą. Sprawdź ustawienie twardości wody. Jeśli urządzenie nie zostanie odkamienione, przestanie działać.Zmywarka nie włącza się lub nie reaguje na pole-cenia.Urządzenie nie zostało prawidłowo podłączone do zasilania.Włóż wtyczkę przewodu zasilającego do gniazdka.Przerwa wdopływie prądu.Ze względów bezpieczeństwa, zmywarka nie uruchomi się ponownie automatycznie po przy-wróceniu zasilania. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund.Drzwiczki zmywarki nie są zamknięte. Sworzeń NaturalDry nie jest wsunięty.Energicznie popchnij drzwiczki aż do usłyszenia “kliknięcia”.Cykl zostaje przerwany przez otwarcie drzwi przez ponad 4 sekundy.Naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund.Panel sterowania nie odpowiada lub wyświetlany jest komunikat F6 E1.Wyłącz urządzenie, naciskając przycisk WŁ.-WYŁ./RESET, po około jednej minucie zpowrotem je włącz iponownie uruchom program. Jeśli problem nadal występuje, odłącz urządzenie na 1 mi-nutę, anastępnie podłącz je zpowrotem. Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. Wprzypadku błędów lub problemów prosimy skontaktować się zzakładem serwisowym, którego dane kontaktowe można odnaleźć wksiążeczce gwaran- cyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie zokreślonymi wymaganiami rozporządzenia.

Zasady, standardową dokumentację, informacje na temat zamawiania części zamiennych oraz dodatkowe informacje oprodukcie można znaleźć:

• Używając kodu QR iodwiedzając naszą stronę internetową: docs.whirlpool.eu

• Odwiedzając naszą stronę internetową: parts-selfservice.whirlpool.com

• Ewentualnie można skontaktować się znaszą obsługą posprzedażową (patrz numer telefonu wksiążeczce gwarancyjnej). Kontaktując się znaszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce identykacyjnej produktu. Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identykator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu. IEC 436

Zmywarka nie od- pompowuje wody. Na wyświetlaczu wi- doczny jest komuni- kat: F7 E3 lub F9 E1 Filtr jest zatkany resztkami potraw lub kamie- niem. Oczyść ltr iusuń kamień zurządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA iINSTRUKCJA ODKA- MIENIANIA). Wąż odpływowy jest zagięty. Sprawdź wąż odpływowy (patrz INSTRUKCJA INSTALACJI). Rura odpływu zlewu jest zatkana. Oczyść rurę odpływu wzlewie. Zmywarka powoduje nadmier- ny hałas. Naczynia stukają między sobą. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Ponownie uruchom bieżący cykl poprzez WYŁĄCZENIE zmywarki, następnie włącz ją ponownie, wybierz nowy program, naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Nie dodawaj żadnego detergentu. Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść zespół ltra (patrz UTRZYMANIE IKONSERWACJA). Naczynia nie są czyste. Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Ramiona natryskowe nie mogą obracać się swobodnie, zaczepiają się onaczynia. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Sprawdzić, czy górny kosz jest wpra- widłowym położeniu iwrazie potrzeby wyreguluj (podnieś). Cykl zmywania jest zbyt delikatny. Wybierz odpowiedni cykl zmywania (patrz TABELA PROGRAMÓW). Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Pokrywka przegródki na płyn nabłyszczający nie została prawidłowo zamknięta. Upewnij się, czy dozownik płynu nabłyszczającego jest zamknięty. Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr iusuń kamień zurządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA). Zbiornik soli jest pusty. Napełnij zbiornik soli (patrz NAPEŁNIANIE ZBIORNIKA SOLI). Zmywarka nie napeł- nia się wodą. Na wyświetlaczu widoczny jest komunikat: H2O i się świeci; rozlega się alarm akustyczny. Brak wody wsieci wodociągowej lub zawór jest zamknięty. Sprawdź, czy woda dopływa zsieci wodociągowej lub czy zawór wody jest otwarty. Wąż dopływowy wody jest zagięty. Sprawdź wąż dopływowy (patrz INSTRUKCJA INSTALACJI). Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Filtr siatkowy wwężu dopływowym wody jest zapchany; niezbędne jest jego oczyszczenie. Sprawdź ioczyść ltr siatkowy wwężu dopływowym wody. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Zmywarka kończy cykl przedwcześnie. Na wyświetlaczu widoczny jest komuni- kat: F8 E3 Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr iusuń kamień zurządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA iINSTRUKCJA ODKAMIENIANIA). Wąż odpływowy ustawiony zbyt nisko lub odprowadzanie wody za pomocą syfonu do domowej sieci kanalizacyjnej. Sprawdź czy końcówka węża odpływowego jest ustawiona na odpowiedniej wysokości (patrz IN- STRUKCJA INSTALACJI). Sprawdź czy woda nie jest odprowadzana za pomocą syfonu do domowej sieci kanalizacyjnej, iwrazie potrzeby zamontować przerywacz syfonu/zawór napowietrzający. Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowa- nia wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Powietrze winstalacji doprowadzenia wody. Sprawdź czy winstalacji wodnej nie ma nieszczelności lub innych problemów umożliwiających dostęp powietrza. Naczynia nie są do- brze wysuszone. Brak płynu nabłyszczającego lub dawka jest zbyt mała. Upewnij się, że dozownik płynu nabłyszczającego jest napełniony (patrz NAPEŁNIANIE DOZOW- NIKA PŁYNU NABŁYSZCZAJĄCEGO). Same tabletki wielofunkcyjne do zmywarek nie zapewnią tak dobrych efektów suszenia, jak rzeczywiste używanie płynu nabłyszczającego. Naczynia zostały wyładowane po automa- tycznym otwarciu drzwi, ale przed faktycznym zakończeniem cyklu. Przed rozpoczęciem rozładowywania naczyń należy upewnić się, że cykl zakończył się (patrz CO- DZIENNA EKSPLOATACJA). Wcelu uzyskania jeszcze lepszych rezultatów suszenia zaleca się po- zostawienie naczyń wewnątrz zmywarki zotwartymi drzwiami przez dodatkowe 15 minut po zakończeniu cyklu. Naczynia są ulokowane zbyt płasko. Wprzypadku zauważenia kałuż wody wzagłębieniach liżanek, kubków lub misek, spróbuj zała- dować naczynia (zwłaszcza wgórnym koszu), tak aby zapewnić większe nachylenie, wcelu umoż- liwienia ściekania większej ilości wody przed rozpoczęciem suszenia. Wybrany cykl nie posiada fazy suszenia. Prosimy sprawdzić wTABELI PROGRAMÓW, czy wybrany program jest wyposażony wfazę susze- nia. Cykl bez fazy suszenia może nie zapewniać pożądanej wydajności suszenia, dlatego zaleca się zmianę wyboru cyklu na ten, który posiada fazę suszenia. Naczynia są wykonane ztworzywa sztucznego lub materiału antyadhezyjnego. Trochę kropelek wody, pozostających na tego typu materiale, jest zjawiskiem normalnym. Naczynia iszklanki mają niebieskie smugi lub niebieskawe od- cienie. Dozowanie płynu nabłyszczającego jest nad- mierne. Zmień dozowanie na niższe ustawienia. Naczynia iszklanki są pokryte wapiennym lub białawą warstwą. Zbiornik soli jest pusty. Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszko- dzenie jego podzespołów wewnętrznych. Twardość wody jest ustawiona na zbyt ni- ską twardość. Zwiększ ustawienie (patrz TABELA TWARDOŚCI WODY). Pokrywka zbiornika soli nie jest dokładnie za- mknięta. Sprawdź izamknij pokrywkę zbiornika soli. Zbiornik płynu nabłyszczającego jest pusty lub dozowanie płynu nabłyszczającego jest niewy- starczające. Ponownie napełnij dozownik płynem nabłyszczającym isprawdź ustawienie dozowania (aby uzy- skać więcej informacji, patrz NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO). Zmywarka wyświetla komunikat F8E5 Zawór jest zablokowany lub uszkodzony. Jeśli to możliwe, zamknij zawór wody. Nie wyłączaj zasilania. Zadzwoń do serwisu.PTGuia de Referência
