W7I HF60 TUS - Lavastoviglie WHIRLPOOL - Manuale utente e istruzioni gratuiti

MANUALE UTENTE W7I HF60 TUS WHIRLPOOL

WHIRLPOOL. Per ricevere assistenza in modo più completo, registrare il pro- prio apparecchio sul sito: www.whirlpool.eu/register

3. Tasto programma Auto Intensivo con relativa spia

lente - pressione di 3 sec.

8. Tasto programma Prelavaggio con relativa spia

9. Spia serbatoio Sale vuoto

12. Numero di programma e indicatore di durata residua

15. Tasto opzione Power Clean® con relativa spia

16. Tasto opzione di Mezzo Carico con relativa spia

17. Tasto opzione Extra Asciutto con relativa spia / Impostazioni - pres-

18. Tasto opzione Silenzioso con relativa spia

19. Tasto opzione Antibatterico con relativa spia

20. Tasto opzione Turbo e relativa spia

21. Tasto opzione Avvio Ritardato con relativa spia

22. Tasto AVVIO/Pausa con relativa spia

Prima di utilizzare l’apparecchio, legga attentamente le Istruzioni di sicurezza e di installazione. Maggiori informazioni sul prodotto disponibili sul sito web: docs.whirlpool.eu Dopo l’installazione, ricordarsi di rimuovere tutte le parti di protezione per il trasporto dalla lavastoviglie. MENU IMPOSTAZIONI

1. Azionare l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO .

2. Tenere premuto il tasto Impostazioni (Extra Asciutto ) per 3 se-

condi, no a quando non si sente un bip p e il display visualizzerà “SEt” (Impostato).

3. Dopo un secondo, verrà visualizzata la prima impostazione disponibile

opzione Power Clean® per scorrere in avanti e indietro l’elenco delle impostazioni disponibili (vedere la tabella sottostante), quindi premere AVVIO/Pausa per visualizzare e modicare il valore dell’impostazione attualmente selezionata.

opzione Power Clean®

per modicare il valore, quindi premere AVVIO/Pausa per salvare il nuovo valore.

6. Per modicare un’altra impostazione, ripetere i punti 2 e 5.

7. Premere ACCENSIONE/SPEGNIMENTO o attendere 30 secondi per

L’uso di sale previene la formazione di CALCARE sulla supercie dei piatti e sui componenti della macchina. Il serbatoio del sale si trova nella parte inferiore della lavastoviglie (sotto il cestello inferiore sul lato sinistro).

• È indispensabile che il serbatoio del sale non sia mai vuoto.

• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato.

• Il sale deve essere inserito quando la spia RIEMPIMENTO SALE sul pannello comandi è accesa. LETTE-

IMPOSTAZIONE VALORI (Predenito - in grassetto) Grado di durezza dell’acqua (vedere “IMPOSTAZIONE DELLA DUREZZA DELL’AC- QUA” e “TABELLA DELLA DUREZZA DELL’ACQUA”) 1 | 2 | 3 | 4 | 5 Livello del brillantante (vedere “REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (vedere “OPZIONI E FUNZIONI”) “1” = Accese, “0” = Spente 1 | 0 Ora sul pavimento (vedere “OPZIONI E FUNZIONI”) “1” = Accese, “0” = Spente 1 | 0 Segnale acustico “1” = Accese, “0” = Spente 1 | 0 Luci interne (vedere “OPZIONI E FUNZIONI”) “1” = Accese, “0” = Spente 1 | 0 Impostazioni di fabbrica Premere AVVIO/Pausa per ripristinare i valori di fabbrica di tutte le impostazioni incluse nel menu delle impostazioni.

1. Togliere il cestello inferiore e svitare il tappo del serba-

rifornire il serbatoio del sale no all’orlo (circa 0,5 kg); Non è inconsueto che l’acqua trabocchi leggermente.

te l’apertura. Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di detersivo all’interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione). Eseguire un programma ogni volta che si completa il riempimento del serbatoio del sale per evitare la corrosione. Impostazione della durezza dell’acqua Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è es- senziale che l’impostazione del livello di durezza dell’acqua tenga conto della sua durezza eettiva nell’utenza domestica. È possibile ottenere il valore di durezza dell’acqua nell’utenza domestica rivolgendosi al proprio fornitore. L’impostazione di fabbrica è “3”. Vedere „TABELLA DELLA DUREZZA DELL’ACQUA”. Tabella della durezza dell’acqua Livello °dH Gradi tedeschi °fH Gradi francesi °Clark Gradi inglesi 1 (Dolce) 0 - 6 0 - 10 0 - 7 2 (Moderatamente dolce) 7 - 11 11 - 20 8 - 14 3 (Medio) 12 - 16 21 - 29 15 - 20 4 (Dura) 17 - 34 30 - 60 21 - 42 5 (Molto dura) 35 - 50 61 - 90 43 - 62 Per eettuare modiche, seguire le istruzioni riportate nella sezione „MENU IMPOSTAZIONI”. Utilizzare soltanto sale di tipo specico per lavastoviglie. Dopo aver versato il sale all’interno della macchina, la spia riempimento SALE si spegne. La mancanza di sale nel serbatoio potrebbe danneggiare l’addolcitore d’acqua e la resistenza per eetto dell’accumulo di calcare. L’uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

SISTEMA DI ADDOLCIMENTO DELL’ACQUA

L’addolcitore riduce automaticamente la durezza dell’acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l’ecienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto. La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell’acqua impostata al livello 3, la rigenerazione avviene ogni 4-6 cicli Eco. Durante i cicli con rigenerazione, il sistema di gestione dell’acqua si riempie ulteriormente. Il processo di rigenerazione e di gestione dell’acqua avviene all’inizio del ciclo con acqua dolce supplementare.

• Ogni rigenerazione comporta: un consumo di ~7,5 litri d’acqua;

• Un prolungamento di 15 minuti della normale durata del ciclo;

• Un consumo di energia minore di 0,065 kWh.

1. Tempo di attesa sul pavimento - indicatore del tempo mancante all’inizio del ciclo, quando l’opzione Attesa è impostata

Vericare che la lavastoviglie sia collegata alla rete idrica e che il rubi- netto dell’acqua sia aperto.

2. AZIONAMENTO DELLA LAVASTOVIGLIE

Aprire la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

NECESSITÀ Selezionare il programma più appropriato in base al tipo di stoviglie e al loro livello di sporco (vedere DESCRIZIONE DEI PROGRAMMI) pre- mendo il pulsante PROGRAM selezionato. Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI). Non tutte le opzioni sono compatibili con tutti i programm.

Avviare il ciclo di lavaggio premendo il pulsante AVVIO/Pausa (il led è acceso) e chiudendo la porta entro 4 secondi. Quando il programma si avvia, verrà emesso un singolo segnale acustico. Se la porta non viene chiusa entro 4 secondi viene emesso un suono di allarme. In questo caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La ne del ciclo di lavaggio è indicata da un suono e il display visua- lizza END (FINE). Aprire la porta e spegnere l’apparecchio premendo il pulsante ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, ini- ziando da quello inferiore.

MODIFICA DI UN PROGRAMMA IN ESECUZIONE

Se è stato selezionato un programma sbagliato, è possibile cambiarlo, acondizione che sia appena iniziato. RESET della macchina: tenere premuto il pulsante ACCENSIONE/SPEGNIMENTO per più di 3 secondi, elamacchina si spegnerà. Il pannello di controllo mostrerà “0:01”. Chiudere laporta e attendere il termine del ciclo di scarico (circa 1 minuto). Aprire la porta e riaccendere la macchina usando il pulsante ACCENSIONE/ SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio eleopzioni desi- derate. Avviare il ciclo premendo il pulsante AVVIO/Pausa echiudendo la porta entro 4 secondi.

AGGIUNTA DI STOVIGLIE EXTRA

Senza spegnere la macchina, aprire prima leggermente la porta per evitare che l’acqua fuoriesca (il led AVVIO/Pausa) inizia a lampeggiare) (Attenzione!: Vapore caldo!) e mettere le stoviglie nella lavastoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto. INTERRUZIONI ACCIDENTALI Se la porta viene aperta durante il ciclo di lavaggio, o se si verica un’inter- ruzione di corrente, il ciclo si interrompe. SOLO SE SI PREME il pulsante AVVIO/Pausa e si chiude la porta entro 4 secondi, il ciclo riprenderà dal punto in cui è stato interrotto.

SISTEMA DI GESTIONE DELL’ACQUA

Questa lavastoviglie consente di immagazzinare no a 3,2 litri di acqua dolce, utilizzata nei programmi selezionati. L’acqua viene conservata in un serbatoio dedicato e verrà utilizzata nei programmi successivamente selezionati. Si consiglia di eseguire periodicamente il ciclo Autopulente (vedere TABELLA PROGRAMMI). CONSIGLI Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento. Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all’acqua di lavaggio di raggiungere ogni supercie e scorrervi liberamente. Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori. Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un’azione più intensa e consentono migliori prestazioni nel lavaggio. Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.

• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sucientemente resistenti.

• Componenti in materiali sintetici che non resistono alle temperature elevate

• Stoviglie in rame e stagno.

• Stoviglie sporche di cenere, cera, grasso lubricante o inchiostro. Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi anche soltanto dopo un certo nume- ro di lavaggi.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.

• Utilizzare un detersivo delicato e adatto al tipo di stoviglie in questione.

• Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio. IGIENIZZANTE Per evitare la formazione di cattivi odori e sedimenti vari all’interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

SPOSTAMENTO O MANUTENZIONE DELLA LAVASTOVIGLIE

Questa lavastoviglie è dotata di un serbatoio dell’acqua che può risultare pieno d’acqua dopo la ne del ciclo (l’acqua può fuoriuscire se/quando la lavastovi- glie viene inclinata). Nota: Prima di eettuare la manutenzione o di spostare la lavastoviglie, eseguire il ciclo Autopulente per svuotare il serbatoio dell’acqua.

Se l’apparecchio è collocato in un locale esposto al pericolo di gelo, occor- re svuotarlo completamente. Eseguire il ciclo Autopulente per svuotare il serbatoio dell’acqua. Chiudere il rubinetto dell’acqua e staccare i tubi di alimentazione e di scarico, quindi far deuire l’acqua. Assicurarsi che l’ad- dolcitore d’acqua sia pieno di sale di rigenerazione disciolto nel relativo contenitore, per proteggere l’apparecchio da temperature no a -20°C. Se l’apparecchio è stato immagazzinato in condizioni di gelo, deve rimanere a una temperatura ambiente di min. 5°C per almeno 24 ore prima del primo funzionamento.

L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell’ indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata.

1. Aprire il distributore B eserci-

tando opportuna pressione e quindi sollevando la linguetta posta sul coperchio.

2. Versare delicatamente il bril-

lantante no al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.

3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.

Non versare MAI il brillantante direttamente all’interno della vaschetta. Regolazione del dosaggio di brillantante Se non si è completamente soddisfatti del processo di asciugatura, è possi- bile regolare la quantità di brillantante da utilizzare. Per eettuare modiche, seguire le istruzioni riportate nella sezione „MENU IMPOSTAZIONI”. Nel caso in cui il livello di brillantante sia impostato su ZERO, il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLAN- TANTE INSUFFICIENTE non è illuminata.

A seconda del modello di lavastoviglie è possibile impostare al massimo 6 livelli.

• In presenza di strisce con sfumature blu sulla supercie dei piatti, impo- stare un livello di dosaggio basso (0-3).

• In presenza di gocce d’acqua o di calcare sulla supercie dei piatti impo- stare invece dosaggi alti (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzare il dispositivo di apertura C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio direttamente all’interno del distributore.

1. Per il dosaggio corretto del detersivo fare riferimen-

to ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del de- tersivo.

2. Eliminare eventuali residui di detersivo dai bordi

del distributore e chiudere il coperchio no ad avvertire lo scatto caratteristico.

3. Chiudere il coperchio del distributore sollevandolo

no a portare il dispositivo di chiusura in sede. Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. L’uso di un detersivo non specico per lavastoviglie potrebbe causare malfunzionamenti o danni all’apparecchio.

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020 Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all’indirizzo: [e-mail] Questi programmi non richiedono un pre-trattamento delle stoviglie. *) Non è possibile selezionare tutte le opzioni contemporaneamente. **) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata eettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilancia- mento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.

Descrizione dei programmi Fase di asciugaturaNaturalDry Opzioni disponibili

Durata programma di lavaggio (h:min)

Consumo d’acqua (litri/ciclo) Consumo energeticon (kWh/ciclo) Eco 50°- Il programma è indicato per le stoviglie media- mente sporche; è il programma più eciente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la conformità dell’apparecchio alla legislazione UE in materia di proget- tazione ecocompatibile. 4:30 9,5 0,55 Auto Intensivo 65° - Programma automatico per piatti e pentole molto sporchi. Rileva il livello di sporco delle stovi- glie e seleziona il programma ade- guato. Durante il rilevamento del li- vello di sporco, sul display compare un’animazione e la durata del ciclo viene aggiornata. 2:25 - 3:10 15,5 - 24,5 1,30 - 1,70 Auto Misti 55° - Programma automatico per piatti normalmente sporchi e con residui secchi di cibo. 1:20 - 3:00 7,5 - 19,5 0,75 - 1,20 Auto Rapido 50° - Programma automatico per piatti normalmente e leggermente sporchi. Ciclo quotidia- no; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore. 1:00 - 1:50 7,5 - 15,5 0,70 - 1,10 Rapido 45° - Il programma è consigliato per una quantità limitata di piatti poco sporchi e senza residui secchi di cibo. Non include la fase di asciugatura.

0:30 - 0:40 10,0 - 12,0 0,55 - 0,65 Cristalli 45° - Programma adatto a oggetti delicati, più sen- sibili alle temperature elevate, ad esempio bicchieri e tazze. 1:40 - 1:50 12,5 - 16,5 0,95 - 1,20 Prelavaggio - Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo.

0:12 4,5 0,10 Autopulente 65° - Programma da utilizzare per eseguire la manutenzione della lavastoviglie e del sistema di ge- stione dell’acqua, da eettuare solo quando la lavastovi- glie è VUOTA, utilizzando detersivi specici progettati per la manutenzione della lavastoviglie.

• Se la lavastoviglie viene usata secondo le istruzioni del produttore,

lavaggio delle stoviglie a macchina comporta normalmente un MINORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.

• Per ottimizzare l’ecienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l’apparecchio a pieno carico. Caricando la lavastoviglie no alla capacità indicata dal produttore si contribuirà a ridurre i consumi d’acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), carican- do solo i cestelli selezionati. Un caricamento non corretto o eccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia e tempo, oltre a una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.

• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

Le OPZIONI possono essere selezionate/deselezionate, dopo aver scelto il programma, direttamente premendo il pulsante corrispondente (se disponibile - l’indicatore si accende) (vedere PANNELLO DI CONTROLLO). In caso di opzione non compatibile con il programma selezionato (vedere TA- BELLA DEI PROGRAMMI), il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata. Un’opzione può modicare il tempo o il consumo di acqua o di energia per il programma. MEZZO CARICO - Se le stoviglie da lavare non sono numerose, la funzione di mezzo carico MEZZO CARICO serve a risparmiare acqua, elettricità o tempo, a seconda del programma selezionato. Ricordare di ridurre la dose di detersivo. EXTRA ASCIUTTO - La temperatura più elevata durante il risciacquo finale e la fase di asciugatura prolungata consentono di migliorare l’asciugatura. AVVIO RITARDATO - L’avvio del programma può essere ritardato per un periodo di tempo compreso tra 30 minuti e 24 ore.

1. Selezionare il programma richiesto e qualsiasi opzione necessaria. Per

ritardare l’avvio del programma premere (ripetutamente) il tasto AVVIO RITARDATO. Regolabile da 30 minuti a 24 ore. Una volta raggiunta l’impostazione di 24 ore, premere il tasto AVVIO RITARDATO un’altra volta per disattivare la funzione AVVIO RITARDATO.

2. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi.

Il timer inizierà il conto alla rovescia.

3. Una volta trascorso questo periodo di tempo, la corrispondente spia si

spegne e il programma si avvia automaticamente.. Una volta avviato il programma, non è più possibile impostare la funzione AVVIO RITARDATO. POWER CLEAN® - Grazie ai getti speciali supplementari questa funzione consente un lavaggio più intenso ed ecace nell’area specica del cestello inferiore. Si raccomanda questa funzione per il lavaggio di pentole e casseruole (fare riferimento alla sezione di caricamento di Power Clean®). SILENZIOSO - Adatto al funzionamento notturno dell’apparecchio. Questa opzione può essere utilizzata per limitare le emissioni di rumore durante le fasi di lavaggio. Aumenterà la durata del ciclo a seconda della selezione del ciclo base. ANTIBATTERICO - Questa opzione può essere usata per disinfettare le stoviglie lavate. Esegue il risciacquo nale a una temperatura più elevata e aggiunge un ciclo antibatterico al programma selezionato. Ideale per la pulizia di stoviglie in terracotta e biberon. Per garantire un’ecace riduzione dei germi lo sportello della lavastoviglie deve rimanere chiuso per tutta la durata del programma. AVVERTENZA: al termine del ciclo piatti e stoviglie potrebbero scottare molto. TURBO - Grazie all’opzione TURBO, è possibile ridurre il tempo no al 40%, a seconda del programma selezionato. Il consumo di energia e di acqua aumenta.ITGuida Rapida Guasti

RILEVAMENTO - Quando il sensore rileva il livello del suolo, sul display appare un’animazione (circa 20 minuti) e la durata del ciclo viene aggiornata. Il RILEVAMENTO riguarda il livello di sporco delle stoviglie ed è presente per tutti i cicli (tranne l’Eco), regolando il programma di conseguenza. ORA SUL PAVIMENTO - Una luce LED proiettata sul pavimento indica il tempo mancante alla ne del ciclo. La spia si spegne a ogni apertura della porta. La luce si spegne al termine di un ciclo.Nell’impostazione predenita questa funzione è attiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”. DECALCIFICAZIONE - Allarme - È stato rilevato un accumulo di calcare sui componenti interni dell’apparecchio. Vericare se l’impostazione della durezza dell’acqua è al valore corretto e se nel contenitore del sale è presente del sale (vedere PRIMO UTILIZZO), quindi utilizzare un prodotto decalcicante (si raccomanda il marchio WPro) con il programma Autopulente. Dopo una corretta decalcicazione, l’icona smetterà di essere visualizzata. Se le azioni di cui sopra non vengono eseguite, le prestazioni del pro- dotto si deteriorano. L’avviso DECALCIFICAZIONE inizierà a lampeggiare e l’allarme «dES» apparirà sul display. Se non si interviene, l’apparecchio consentirà di avviare solo un certo numero di cicli (indicato durante la visualizzazione dell’allarme «dES» e quindi si bloccherà per evitare danni ai componenti, rendendo disponibile solo il programma Autopulente. Eseguendo una decalcicazione completa, il prodotto si sblocca. In caso di quantità estremamente elevate di calcare, potrebbe essere necessario eseguire la decalcicazione due volte per essere eciente. NaturalDry - È un sistema di asciugatura a convezione che apre automa- ticamente lo sportello durante/dopo la fase di asciugatura, per garantire ogni giorno prestazioni di asciugatura eccezionali. Lo sportello si apre ad una temperatura sicura per i mobili della cucina; ciò signica che non si apre se è attiva l’opzione ANTIBATTERICO. Come ulteriore protezione dal vapore, insieme alla lavastoviglie viene aggiunta una pellicola di protezione appositamente progettata. Per vedere come montare la pellicola di protezione, fare riferimento alle ISTRUZIONI PER L’INSTALLAZIONE. Nell’impostazione predenita questa funzione è attiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”. RUBINETTO ACQUA CHIUSO - Allarme -Lampeggia, quando non è presente acqua in ingresso o il rubinetto dell’acqua è chiuso. LUCI INTERNE Attivando questa funzione, i LED all’interno dell’apparecchio si accendono automaticamente all’apertura della porta e si spengono automaticamente alla sua chiusura. Se la porta rimane aperta per più di 10 minuti, i LED interni si spengono (per riaccenderli si dovrà chiudere e riaprire la porta). Nell’impostazione predenita questa funzione è attiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”.

CARICAMENTO DEI CESTELLI

CAPIENZA: 15 coperti standard CESTELLO PORTAPOSATE Il terzo cestello è stato progettato per alloggia- re le posate durante il lavaggio. La possibilità di sistemare le posate a parte ne rende più semplice la raccolta dopo il lavaggio e migliora le prestazioni sia nella fase di lavaggio che in quella di asciugatura. Coltelli e altri utensili con bordi alati devo- no essere sistemati con le lame rivolte verso il basso. Il cestello portaposate è munito di due carrelli scorrevoli per ottimizzare anche lo spazio del cestello inferiore e consentire il caricamento nel cestello superiore di oggetti di una certa altezza. CESTELLO SUPERIORE Riporvi i piatti poco resistenti e le stoviglie delica- te: vetri, tazze, piattini, insalatiere dai bordi bassi. Il cestello superiore è munito di sponde ribal- tabili da utilizzare in posizione verticale per la sistemazione di piattini per tea/dessert oppure in posizione abbassata per consentire il carico di scodelle e recipienti per alimenti. (esempio di carico del cestello superiore) Regolazione in altezza del cestello superiore È possibile regolare del cestello superiore nel senso dell’altezza: la posizio- ne rialzata consente di sfruttare al massimo il cestello inferiore per riporvi lestoviglie di dimensioni ingombranti, mentre la posizione ribassata con- sente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedo- no edi evitare urti con gli oggetti caricati nel cestello inferiore Il cestello superiore è munito di regolatore in altezza (vedere gura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello. Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati. Non rialzare o ribassare MAI il cestello agendo su un lato soltanto. Sponde ribaltabili con posizione regolabile Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizio- ne delle stoviglie nel cestello. Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicu- ro, inserendone lo stelo negli appositi spazi. In base al modello:

• per estendere le sponde occorre farle scorre- re verso l’alto e ruotarle oppure sganciarle dai fermi e abbassarle.

• per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e ag- ganciarle ai fermi. CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene di- sporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l’elemento aspersore. Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti. (esempio di carico nel cestello inferiore) POWER CLEAN® L’opzione Power Clean® utilizza specici getti ’acqua nel retro della cavità per ottenere un lavaggio più intensivo delle stoviglie mol- to sporche. Il cestello inferiore è munito di Space Zone, lo specico sostegno estraibile posto nella parte posteriore del cestello e utilizzabile per sostenere in posi- zione verticale pentole e casseruole e ottimizzare in tal modo lo spazio. Nel disporre pentole e casseruole rivolte verso l’elemento Power Clean® attivare la corri- spondente opzione POWER CLEAN® dal pannello comandi. Uso dell’opzione Power Clean®:

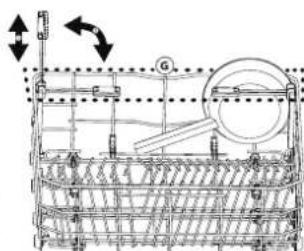

1. Regolare l’area Power Clean® (G) ripie-

gando verso il basso i supporti posteriori piatti per caricare le pentole.

2. Caricare le pentole e le casseruole in po-

sizione inclinata verticale nell’area Power Clean®. Le pentole devono essere inclinate verso i potenti getti d’acqua.IT

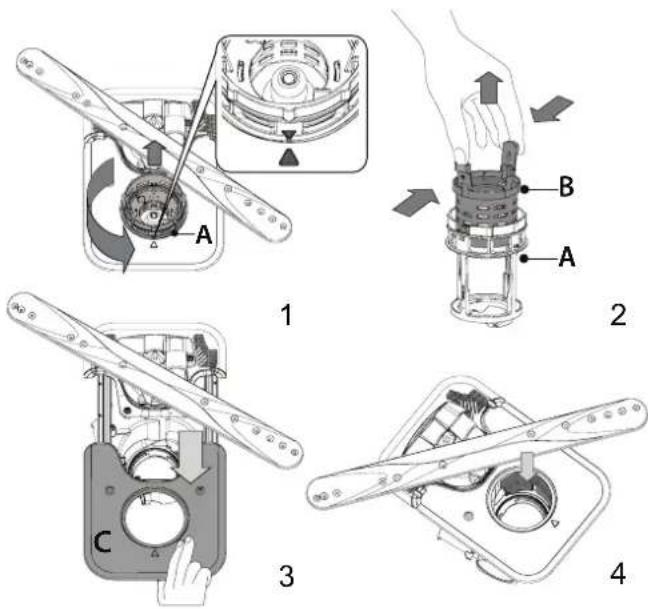

PULIZIA DEL GRUPPO FILTROPulire regolarmente il gruppo ltro in modo che nei relativi elementi non si formino ostruzioni e che l’acqua vi scorra regolarmente.L’uso della lavastoviglie con i ltri ostruiti, o con oggetti estranei nel sistema ltrante o nei bracci irroratori, può causare malfunzionamenti e determina-re una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.Il gruppo ltro è composto da tre elementi ltranti che eliminano la presen-za di residui di cibo dall’acqua di lavaggio, rimettendola in circolo ai ni del programma:per ottenere le migliori prestazioni durante il lavaggio è neces-sario che tali elementi siano sempre puliti.Non utilizzare mai la lavastoviglie priva dei ltri o con i ltri allentati.Almeno una volta al mese o ogni 30 cicli di lavaggio, vericare lo stato del grup-po ltro e se necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni sotto riportate:

1. Ruotare il ltro cilindrico A in senso antiorario, quindi estrarlo (Fig 1).

Quando si reinstalla il ltro, è importante che i due triangoli indicati sullo zoom coincidano.

2. Smontare il ltro a tazza B esercitando una leggera pressione sulle spon-

de laterali (Fig 2).

3. Far scorrere il ltro a piastra in acciaio inossidabile C, no ad estrarlo (Fig 3).

4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di lavaggio (indicato da una freccia) (Fig 4).Dopo aver pulito i ltri, rimontare il gruppo e ssarlo correttamente in sede ciò è fondamentale per garantire l’ecienza della lavastoviglie.

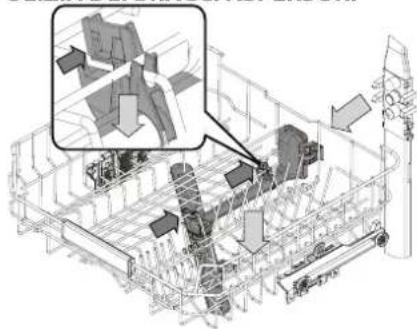

PULIZIA DEI BRACCI ASPERSORII residui di cibo possono oc-casionalmente formare in-crostazioni sui bracci asper-sori e bloccare i fori utilizzati per l’irrorazione dell’acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.Per rimuovere lo spruzzo su-periore, è necessario rimuo-verlo insieme al collettore.Il braccio di spruzzo inferiore può essere rimosso tirandolo verso l’al-to e ruotandolo in senso antiorario. Il montaggio posteriore del braccio di spruzzo avviene tirandolo verso il basso e ruotandolo in senso orario.Il braccio di spruzzo superiore può essere rimosso premendolo verso l’alto e successivamente ruotandolo in senso antiorario. Per rimontare il braccio di spruzzo, tirarlo verso l’alto e ruotarlo in senso orario.ITGuida Rapida Guasti

Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l’elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo no a 7 o no a 10 anni, secondo i requisiti specici del regolamento.

PROBLEMI POSSIBILI CAUSE SOLUZIONE

La spia del sale è accesa Il serbatoio del sale è quasi vuoto. Riempire il serbatoio con sale (per ulteriori informazioni - vedere RIEMPIMENTO DEL SERBATOIO SALE). Se necessario, vericare l’impostazione della durezza dell’acqua - vedere TABELLA DELLA DUREZZA DELL’ACQUA. La spia del sale lampeggia Il serbatoio del sale è vuoto. Riempire il serbatoio di sale il prima possibile. L’utilizzo dell’apparecchio senza sale può causare danni ai componenti interni. La spia del brillantante è accesa o lampeggia Il distributore del brillantante è vuoto. (Dopo il riempimento, la spia del brillantante può rimanere accesa per un breve periodo). Riempire la vaschetta con un brillantante (per maggiori informazioni - vedere RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE). La spia di decalcicazione è accesa o lampeggia; Viene visualizzato l’allarme „dES”. Il calcare si sta accumulando sui componenti interni dell’apparecchio. Decalcicare immediatamente l’apparecchio utilizzando il programma AUTOPULENTE e un pro- dotto decalcicante disponibile in commercio (vedere OPZIONI E FUNZIONI). Riempire il serbatoio di sale. Vericare l’impostazione della durezza dell’acqua. Se l’apparecchio non viene decalcica- to, smetterà di funzionare. La lavastoviglie non si avvia o i comandi non rispondono. L’apparecchio non è stato collegato correttamen- te all’alimentazione elettrica. Inserire la spina nella presa di corrente. Mancanza di corrente. Per motivi di sicurezza, la lavastoviglie non si riavvierà automaticamente al ritorno della corrente. Aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 secondi. Mancata chiusura della porta lavastoviglie. Il perno ActiveDry non viene inserito. Spingere con decisione la porta no ad avvertire il caratteristico “click”. Un ciclo viene interrotto dall’apertura della porta per più di 4 secondi. Premere AVVIO/Pausa e chiudere la porta entro 4 secondi. Il pannello di controllo non risponde o viene visualizzato F6 E1. Spegnere l’apparecchio premendo il pulsante ACCENSIONE/SPEGNIMENTO/Ripristino, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persiste, staccare l’apparecchio dalla rete elettrica per un minuto, quindi ricollegarlo. Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato: F7 E3 o F9 E1 Il ltro è intasato da residui di cibo o calcare. Pulire il ltro e decalcicare l’apparecchio (vedere PULIZIA DEL GRUPPO FILTRO e ISTRUZIONI PER LA DECALCIFICAZIONE). Il tubo essibile di drenaggio è attorcigliato. Controllare il tubo essibile di scarico (vedere ISTRUZIONI DI INSTALLAZIONE). Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino. La rumorosità della lavastoviglie è ec- cessiva. Le stoviglie si scontrano l’una con l’altra. Posizionare correttamente le stoviglie (vedere CARICAMENTO DEI CESTELLI). È presente una quantità eccessiva di schiuma. Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggiungere altro detersivo. Le stoviglie non sono state disposte correttamente. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Il ltro è intasato da residui di cibo o calcare. Pulire il gruppo ltro (vedere CURA E MANUTENZIONE). Le stoviglie non risultano pulite. Le stoviglie non sono state disposte correttamente. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Impedimento nella rotazione dei bracci aspersori a causa dell’interferenza dei piatti. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Vericare che il cestello superiore sia nella posizione corretta e, se necessario, regolarlo (sollevarlo). Il ciclo di lavaggio è eccessivamente delicato. Selezionare un ciclo di lavaggio appropriato (vedere TABELLA DEI PROGRAMMI). È presente una quantità eccessiva di schiuma. Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Il tappo del vano del brillantante non è stato chiuso correttamente. Accertarsi che il tappo sul distributore brillantante sia chiuso. Il ltro è intasato da residui di cibo o calcare. Pulire il ltro e decalcicare l’apparecchio (vedere PULIZIA DEL GRUPPO FILTRO). Il serbatoio del sale è vuoto. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE). La lavastoviglie non esegue il carico dell’acqua. Il display mostra:

O e si accende; suona l’allarme acustico. Assenza di alimentazione idrica o rubinetto chiuso. Assicurarsi che sia presente acqua nella rete idrica e che il rubinetto dell’acqua sia aperto. Il tubo essibile di ingresso dell’acqua è attorci- gliato. Controllare il tubo essibile di ingresso (vedere INSTALLAZIONE). Aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 secondi. La griglia nel tubo essibile di ingresso dell’acqua è intasata; è necessario pulirlo. Controllare e pulire la griglia nel tubo essibile di ingresso dell’acqua. Aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 secondi. La lavastoviglie termina il ciclo di lavaggio troppo presto. Il display mostra: F8 E3 Il ltro è intasato da residui di cibo o calcare. Pulire il ltro e decalcicare l’apparecchio (vedere PULIZIA DEL GRUPPO FILTRO e ISTRUZIONI PER LA DECALCIFICAZIONE). Il tubo di scarico è posizionato troppo in basso o crea un eetto sifone nell’impianto di scarico domestico. Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere INSTALLAZIONE). Vericare la presenza di eetti sifone nel sistema fognario domestico e, se necessario, installare un interruttore sifone/una valvola di ammissione dell’aria. È presente una quantità eccessiva di schiuma. Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Aria nella rete idrica. Controllare che non vi siano perdite nell’impianto idraulico o altri problemi che causino l’ingresso di aria.IT

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Usare il codice QR e visitando il nostro sito web docs.whirlpool.eu

• Visitando il nostro sito web parts-selfservice.whirlpool.com

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica. L’etichetta riporta anche il codice identicativo del modello che può essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu IEC 436

Le stoviglie non vengono asciugate bene. Il brillantante non è presente o il dosaggio è troppo basso. Assicurarsi che la vaschetta del brillantante sia piena (vedere RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE). Le sole compresse multifunzionali non garantiscono un eetto di asciugatura altrettanto buono rispetto all’uso eettivo del brillantante liquido. Le stoviglie sono state scaricate dopo l’apertura automatica della porta, ma prima della ne del ciclo eettivo. Assicurarsi che il ciclo sia terminato prima di iniziare a scaricare le stoviglie (vedere USO QUOTI- DIANO). Per ottenere risultati di asciugatura ancora migliori, si consiglia di lasciare le stoviglie all’interno della lavastoviglie con la porta aperta per altri 15 minuti dopo la ne del ciclo. Le stoviglie sono troppo distese. Se si notano ristagni d’acqua all’interno delle cavità di tazze, tazzine o ciotole, provare a caricare le stoviglie (soprattutto nel cestello superiore) fornendo una maggiore inclinazione per far goc- ciolare una maggiore quantità d’acqua prima dell’inizio dell’asciugatura. Il ciclo selezionato non prevede la fase di asciu- gatura. Vericare nella TABELLA DEI PROGRAMMI se il programma selezionato è predisposto per la fase di asciugatura. Il ciclo senza la fase di asciugatura potrebbe non fornire l’ecienza di asciugatura desiderata, quindi si raccomanda di cambiare la selezione del ciclo con quella che prevede la fase di asciugatura. Piatti in materiale antiaderente o in plastica. La presenza di alcune gocce d’acqua su questo tipo di materiale è normale. I piatti e i bicchieri presentano striature blu o sfumature bluastre. La dose di brillantante è eccessiva. Regolare il dosaggio su un’impostazione più bassa. I piatti e i bicchieri sono ricoperti di calcare o di una pelli- cola biancastra. Il serbatoio del sale è vuoto. Riempire il serbatoio di sale il prima possibile. L’utilizzo dell’apparecchio senza sale può causare danni ai componenti interni. L’impostazione della durezza dell’acqua è troppo bassa. Aumentare l’impostazione (vedere TABELLA DELLA DUREZZA DELL’ACQUA). Tappo del serbatoio sale non correttamente chiuso. Controllare e chiudere il tappo del serbatoio del sale. Il serbatoio del brillantante è vuoto o il dosaggio del brillantante è insuciente. Riempire nuovamente la vaschetta con il brillantante e controllare l’impostazione del dosaggio (per maggiori informazioni - vedere RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE). La lavastoviglie indica: F8 E5 La valvola è bloccata o difettosa. Chiudere il rubinetto dell’acqua, se possibile. Non interrompere l’alimentazione elettrica. Chiamare l’assistenza.LTKasdienio Naudojimo Vadovas

DESCALCIFICAR – Alarme - Foi detetada a acumulação de calcário nos componentes internos da máquina. Verique se a Denição de Dureza da Água está no valor correto e se o depósito de sal tem sal (consulte PRIMEIRA UTILIZAÇÃO), depois utilizar um produto descalcicador (recomenda-se a marca WPro) com o programa Limpeza Automática. Após uma descalcicação bem sucedida, o ícone deixará de ser exibido. «Se le azioni di cui sopra non vengono eseguite, le prestazioni del prodotto si deteriorano. L’avviso DESCALCIFICAR inizierà a lampeggiare e l’allarme «dES» apparirà sul display. Se non si interviene, l’apparecchio consentirà di avviare solo un certo numero di cicli (indicato durante la visualizzazione dell’allarme «dES» ) e quindi si BLOCCHERÀ per evitare danni ai componenti, rendendo disponibile solo il programma Limpeza Automática. Eseguendo una decalcicazione completa, il prodotto si sblocca. In caso di quantità estremamente elevate di calcare, potrebbe essere necessario eseguire la decalcicazione due volte per essere eciente
