Márka	Concept
Modell	VisiOne 3D VR3550
Termék típusa	Robotporszívó
Teljesítmény	65 W
Akkumulátor feszültsége	14,4 V
Töltő adapter feszültsége	AC 100-240 V - 50/60 Hz
Zajszint	≤ 68 dB
Akkumulátor típusa	Li-Ion 5200 mAh
Folyamatos üzemidő	150 perc
Teljes feltöltési idő	4-5 óra
Wi-Fi kapcsolat	2,4 GHz, WPA1/WPA2
Mobilalkalmazás	Concept Home (Android 5.0+, iOS 9.0+)
Maximális kimeneti teljesítmény	17,11 dBm
Takarítási funkciók	Automatikus, lokalizált, zónás, ütemezett takarítás; szívás és felmosás
Érzékelők	TOF, elülső lézer, esésgátló, infravörös, ütközésvédő
Töltőállomás	Porzsákkal és automatikus szívással
Porgyűjtő tartály űrtartalma	Nincs megadva (becslés: kb. 300 ml)
Robot méretei	Nincs megadva (becslés: átmérő ~32 cm, magasság ~9 cm)
Robot súlya	Nincs megadva (becslés: ~3 kg)
Használati hőmérséklet	0 °C - 40 °C
Karbantartás	Kefék, szűrők, érzékelők rendszeres tisztítása; oldalkefék cseréje 3-6 havonta
Javíthatóság	Lépjen kapcsolatba egy hivatalos szervizzel; eredeti alkatrészek elérhetők
Garancia	Nincs megadva (becslés: 2 év)
Környezetvédelem	A WEEE irányelv szerint újrahasznosítható; ne dobja a háztartási hulladékba

Gyakran ismételt kérdések - VisiOne 3D VR3550 Concept

Hogyan kapcsoljuk be és ki a Concept VisiOne 3D VR3550 robotporszívót?

Nyomja meg és tartsa lenyomva 3 másodpercig a tisztító/be/ki gombot (5). A készülék töltés közben nem kapcsolható ki.

Milyen típusú akkumulátort használ és mi az üzemideje?

Li-Ion 5200 mAh akkumulátort használ, amely 150 perc folyamatos üzemidőt biztosít. A teljes feltöltés 4-5 órát vesz igénybe.

Hogyan csatlakoztassam a porszívót a mobilalkalmazáshoz?

Töltse le a Concept Home alkalmazást a Google Play-ről vagy az App Store-ból. Győződjön meg róla, hogy a robot töltés alatt van, a WiFi 2,4 GHz-es, majd kövesse az alkalmazásban található párosítási utasításokat (EZ vagy AP mód).

Mi a teendő, ha a robot nem találja a töltőállomást?

Ellenőrizze, hogy az állomás megfelelően szabad-e (0,5 m oldalt, 1,5 m előtte), a kábel nincs összegubancolódva, és az érintkezők tiszták. Szükség esetén helyezze manuálisan a robotot az állomásra.

Használható a robot szőnyegen?

Igen, de felmosás módban a szőnyegeket rögzíteni kell, hogy ne nedvesedjenek. Aktiválja az Autoboost funkciót az alkalmazásban, hogy automatikusan növelje a szívóerőt szőnyegen.

Hogyan tisztítsam meg a porgyűjtő tartályt és a szűrőket?

Nyissa ki a felső fedelet, nyomja meg a (19) gombot a tartály eltávolításához. Vegye ki a szűrőket (HEPA és hab), kefélje le őket, majd ürítse ki a tartályt a kioldó gomb (30) megnyomásával. Szerelje össze az egészet.

A robot 'Error 4: Rolling brush stuck' hibaüzenetet ad. Mi a teendő?

Kapcsolja ki a robotot, fordítsa meg, vegye le a főkefe fedelét, távolítsa el a kefét blokkoló hajat vagy törmeléket, majd helyezze vissza a fedelet.

Hogyan állítsak be tiltott vagy felmosás nélküli zónát?

Használja a mobilalkalmazást, miután a robot létrehozta a térképet. Az alkalmazásban válassza a Tiltott zóna vagy Felmosás nélküli zóna lehetőséget, majd jelölje ki a zónát a térképen.

Használható a porszívó víztartállyal a felmosáshoz?

Igen, szerelje fel a felmosó modult a kendővel, és töltse meg a víztartályt. A robot nedves takarítást végez. Töltés vagy nem használat esetén távolítsa el a modult.

Mit jelent a piros fényjelzés a roboton?

A piros kör alakú fény azt jelzi, hogy a porgyűjtő tartály tele van, vagy a porszívó üres. Ürítse ki a porgyűjtő tartályt, hogy a fény visszaváltozzon fehérre (akkumulátor ≥20%) vagy sárgára (akkumulátor <20%).

HASZNÁLATI ÚTMUTATÓ VisiOne 3D VR3550 Concept

Köszönjük, hogy megvásárolta ezt a Concept márkájú készüléket, és kívánjuk, hogy használata során végig elégedett legyen termékunkkel.

Az első használat előtt figyelmesen tanulmányozza át az egész használati útmutatót, és órizze meg. Gondoskodjon róla, hogy a terméket kezelő valamennyi személy megismerje az útmutató tartalmát.

Müszaki adatok
Teljesítményfelvétel 65 W
Az akkumulátor feszültsége 14,4 V
A tápadapter feszültsége AC 100-240 V - 50/60 Hz
Zajszint ≤ 68 dB
Akkumulátor 5200 mAh, Li-Ion
Működési idő 150 perc
A teljes feltöltés időtartama 4-5 óra
Frekvenclatartomány 2,412 - 2,472 GHz
Az adó teljesítménye (max.) 17,11 dBm

FONTOS

Az elektromos hálózathoz való csatlakoztatás előtt szemrevételezéssel ellenőrizze, hogy az egység nem sérült, és a szállítás során sem károsodott.

FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK

• Ne használja a terméket az ebben az útmutatóban leírtaktól eltérően.
• Az első használat előtt távolítson el a készülékről minden csomagoló- és marketinganyagot.
• Használat előtt távolítson el a padlóról mindent, ami zavarhatja a hatékony és problémamentes takarítást (kábelt, papírt, ruhát, földig érő asztalterítót és függönyt).
• Csak ehhez a modelíhez való eredeti tartozékokat és pótalkatrészeket használjon.
• Ne üljön a porszívóra, és ne tegyen rá más tárgyakat.
• A készüléket csak háztartásban, 0 °C és 40 °C közti hömérsékleten használja.
• Használat előtt bizonyosodjon meg róla, hogy a portartály és a mop megfelelően fel van téve.
• Haját, ruháját, ujjait vagy más testrészeit ne tegye a főkefe közelébe. A főkefét és a porszívó szívó részét tartsa tisztán, távolítsa el belőle a hajat és a port, mert ezek gyengíthetik a szívási tulajdonságokat és a takarítás minőségét.

VR3550

HU

concept

concept

HU

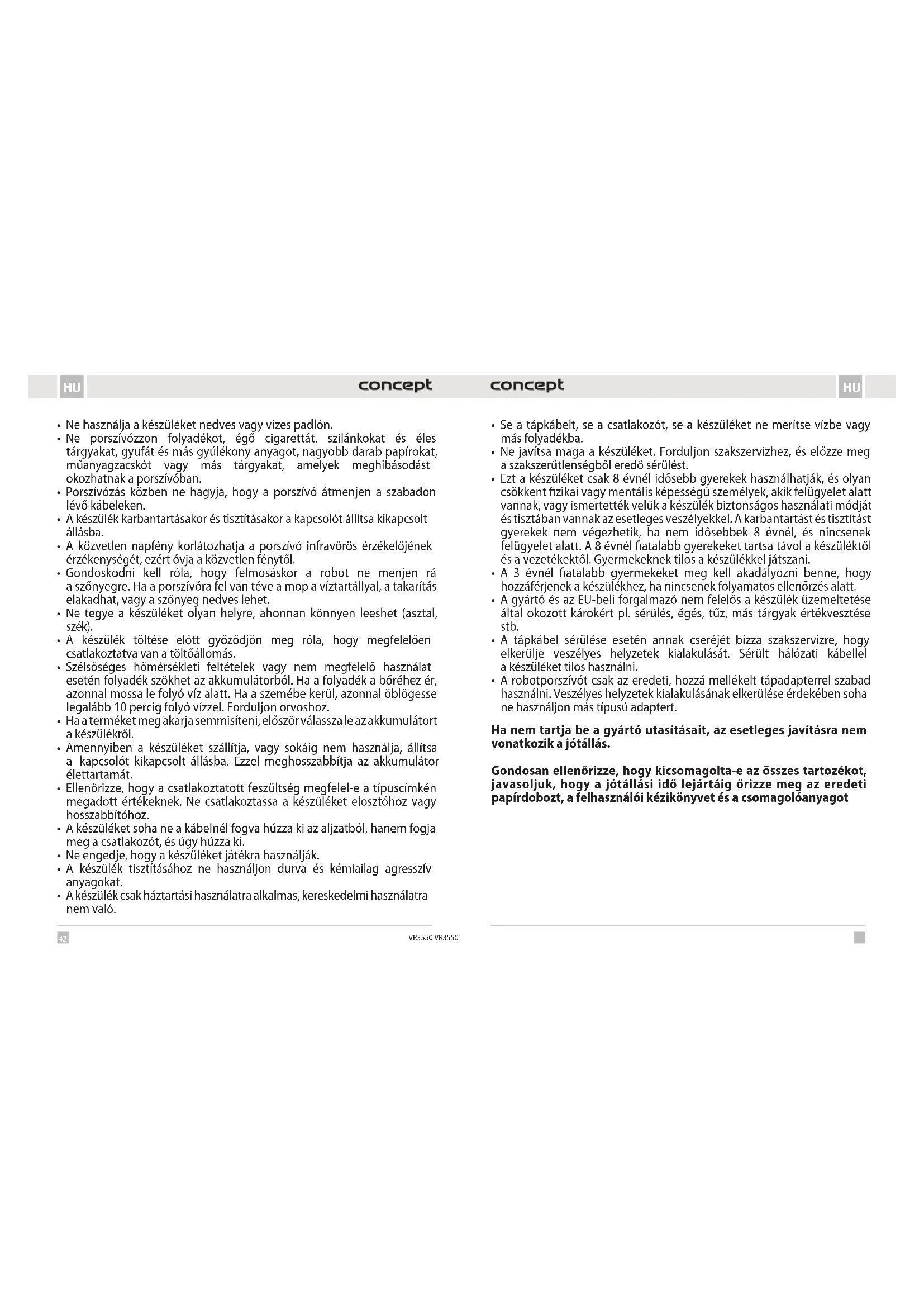

• Ne használja a készüléket nedves vagy vizes padlón.
• Ne porszívózzon folyadékot, égő cigarettetát, szilánkokat és éles tárgyakat, gyufát és más gyúlékony anyagot, nagyobb darab papírokat, műanyagzacskót vagy más tárgyakat, amelyek meghibásodást okozhatnak a porszívóban.
• Porszívózás közben ne hagyja, hogy a porszívó átmenjen a szabadon lévő kábeleken.
• A készülék karbantartásakor és tisztításakor a kapcsolót állítsa kikapcsolt állásba.
• A közvetlen napfény korlátozhatja a porszívó infravörös érzékelőjének érzékenységét, ezért óvja a közvetlen fénytől.
• Gondoskodni kell róla, hogy felmosáskor a robot ne menjen rá a szönyegre. Ha a porszívóra fel van téve a mop a víztartállyal, a takarítás elakadhat, vagy a szönyeg nedves lehet.
• Ne tegye a készüléket olyan helyre, ahonnan könnyen leeshet (asztal, szék).
• A készülék töltése előtt győződjön meg róla, hogy megfelelően csatlakoztatva van a töltőállomás.
• Szélsőséges hőmérsékleti feltételek vagy nem megfelelő használat esetén folyadék szökhet az akkumulátorból. Ha a folyadék a bőréhez ér, azonnal mossa le folyó víz alatt. Ha a szemébe kerül, azonnal öblögesse legalább 10 percig folyó vízzel. Forduljon orvoshoz.
• Ha a terméket meg akarja semmisíteni, először válassza le az akkumulátort a készülékről.
• Amennyiben a készüléket szállítja, vagy sokáig nem használja, állítsa a kapcsolót kikapcsolt állásba. Ezzel meghosszabbítja az akkumulátor élettartamát.
• Ellenőrizze, hogy a csatlakoztatott feszültség megfelel-e a típuscímkén megadott értékeknek. Ne csatlakoztassa a készüléket elosztóhoz vagy hosszabbítóhoz.
• A készüléket soha ne a kábelnél fogva húzza ki az aljzatból, hanem fogja meg a csatlakozót, és úgy húzza ki.
• Ne engedje, hogy a készüléket játékra használják.
• A készülék tisztításához ne használjon durva és kémiailag agresszív anyagokat.

• A készülék csak háztartási használatra alkalmas, kereskedelmi használatra nem való.

• Se a tápkábelt, se a csatlakozót, se a készüléket ne merítse vízbe vagy más folyadékba.

• Ne javítsa maga a készüléket. Forduljon szakszervizhez, és előzze meg a szakszerűtlenségből eredő sérülést.
• Ezt a készüléket csak 8 évnél idősebb gyerekek használhatják, és olyan csökkent fizikai vagy mentális képességű személyek, akik felügyelet alatt vannak, vagy ismertették velük a készülék biztonságos használati módját és tisztában vannak az esetleges veszélyekkel. A karbantartást és tisztítást gyerekek nem végezhetik, ha nem idősebbek 8 évnél, és nincsenek felügyelet alatt. A 8 évnél fiatalabb gyerekeket tartsa távol a készüléktől és a vezetékektől. Gyermekeknek tilos a készülékkel játszani.
• A 3 évnél fiatalabb gyermekeket meg kell akadályozni benne, hogy hozzáférjenek a készülékhez, ha nincsenek folyamatos ellenőrzés alatt.
• A gyártó és az EU-beli forgalmazó nem felelős a készülék üzemeltetése által okozott károkért pl. sérülés, égés, tüz, más tárgyak értékvesztése stb.
• A tápkábel sérülése esetén annak cseréjét bizza szakservizre, hogy elkerülje veszélyes helyzetek kialakulását. Sérült hálózati kábellel a készüléket tilos használni.
• A robotporszívót csak az eredeti, hozzá mellékelt tápadapterrel szabad használni. Veszélyes helyzetek kialakulásának elkerülése érdekében soha ne használjon más típusú adaptert.

Ha nem tartja be a gyártó utasításait, az esetleges javításra nem vonatkozik a jótállás.

Gondosan ellenőrizze, hogy kicsomagolta-e az összes tartozékot, javasoljuk, hogy a jótállási idő lejártáig őrizze meg az eredeti papírdobozt, a felhasználói kézikönyvet és a csomagolóanyagot

HU

concept

concept

HU

A TERMÉK LEÍRÁSA

1 Tóltés gomb

2 Beépített TOF (Time-of-Flight) érzékelő

3 Elülső lézeres érzékelők

4 Lökhárító

5 Takaritas/bekapcsolas/kikapcsolas gomb

6 Oldalsó függöleges érzékelő

7 Oldalso kete

8 Leesésgátló érzékelők

9 Töltő elektródák

10 Elülső hajtókerék

11 Rotációs kefe

12 Rotációs kefe boritása

13 Nyilás a szennyeződés eltávolítására

14 Nyilások a viz adagolásához

15 Oldalsó hajtókerék

AZ ALKATRÉSZEK LISTÁJA

A. Portartály

B. Víztartály

C. Felmosó madul

D. Tisztitó textilla

E. Porzsák

F. Kombinált szűrő

G. Univerzális rotációs kefe

H. Rotációs kefe kemény padlókhoz

I. Oldalsó kefe

J. Tisztító kefe

K. Tápkábe

A TÖLTÖÄLLOMÄS LEİRÄSA

1.1 Lehaitható fedél

1.2 Féryjelző

1.3 Infravörös érzékelő

1.4 Tóltő elektródák

1.5 Nyllás a szennyeződés felszívására

1.6 Alsó rész

FELMOSÓ MODUL

1.A Viztartály

1.B Gomb a víztartály eltávolításához

1.C Nyilás a víz kiöntéséhez

1.D Vezetősín

1.E Tisztító textilia

1.F Felmosó madul

1.G Gombok a felmosó modul kioldásához

16 Portartály
17 Wifi indikátor
18 RESET gomb
19 Gomb a portartály eltávolításához
20 Gomb (1/2) a felmosó modul eltávolításához
21 Gomb a viztartály eltávolitásához
22 Tisztító kefe
23 Portartály
24 Nyilás a szennveződés felszívására
25. Nyilás a szennveződés eltávolítására
26. Lépkivezetés
27 Szúró
28. HEPA szűrő
29 Habszürö
30 Gomb a szennyeződések porgyűjtő tartályból történő kioldásához

ALAPFUNKCIÓK

Takaritás / bekapcsolás és kikapcsolás

- Tartsa nyomva a gombot 3 másodpercig a porszívó be-/kikapcsolásához (a porszívó nem kapcsolható ki töltés közben)

- Nyomja meg a gombot a takarítás elindításához/leállításához

Töltés / helyi takarítás

• Rövid megnyomással elinditja vagy megallitja a töltést.
• Hosszú meqnyomással elkezdi a helyi takarítást.
• Amikor a porszívó a töltőalapzatban van, a gomb rövid megnyomásával elindul a szennyeződés felszívása a porszívóból.

Kör alakú fényjelző

• Fehér: Működési mód, akkumulátor kapacitás >20%
  • Sárga: Alacsony akkumulátor kapacitás <20%
  • Piros: A porszívó lemerült

WiFi reset

• Tartsa nyomva egyszerre mindkét gombot 3 másodpercig.
• Villogó Wifi kijelző (17): Töltés vagy a folyamat inditása
  • Gyorsan villogó piros Wifi kijelzés (17): Hiba

TELEPÍTÉS

1. Szerelje össze a töltőalapzatot, lásd az 1.7., 1.8. és 1.9. ábrát - helyezze az alsó részt a töltőalapzat fő részébe, és rögzítse a zárákat. Ezután nyissa ki a felső fedelet, és helyezze be a porzsákot (ha a porzsák nincs behelyezve a töltőalapzatba, a szennyeződések porszívözása nem indul el a töltőalapzatbal).
   • Csatlakoztassa a tápkábelt.

Megjegyzés:

• Biztosítson legalább 6 cm helyet a faltól, legalább 0,5 m-t a dokkoló állomás két oldalán, és legalább 1,5 m-t elötte
• Ha a tápkábel függőlegesen feszül, előfordulhat, hogy a készülék kihúzza, és emiatt a dokkoló állomás kikapcsol.
• A töltés kontroll-lámpája normal állapotban bekapcsoláskor kigyullad, feltöltéskor kialszik.

2. A dokkoló állomást ne tologassa, és ne tegye ki közvetlen napfénynek.

Megjegyzés: A közvetlen napfény megzavarja a dokkoló állomás jelét, és ezért elképzelhető, hogy a készülék nem tud rá megfelelően visszatérni.

3. Az oldalkefe felhelyezése

Nyomja az oldalsó kefét a helyére, lásd a 7. ábrát, amig "kattanó" hangot nem hall.

4. Üzembe helyezés és töltés

Kapcsolja be a porszívót a bekapcsoló gomb kb. 3 másodperces megnyomásával. Ezután kézzel helyezze a porszívót a töltőalapzatba úgy, hogy a töltőelektródák összeérjenek. Ha a töltőalapzaton lévő jelzőfény kialszik, a töltés megkezdődött.

5. A mobilalkalmazás csatlakoztatása (ezt a lépést átugorhatja)

Olvassa el a WiFi-csatlakozásra vonatkozó utasításokat, és csatlakoztassa a mobilalkalmazást.

6. A takarítás megkezdése

A porszivók bekapcsolása után nyomja meg röviden a ⏻ gombot a porszivókat, vagy a mobilalkalmazás segítségével kezdje meg a takarítást.

Megjegyzés:

• A söprésre szolgáló robot nem használható folyadék eltávolítására.
• Ha az akkumulátor töltöttségi szintje 15 % alatt van, a készülék nem tud működni. Ilyen esetben a töltse fel.
• Ha az akkumulátor töltöttségi szintje 15 % alá süllyed, a készülék automatikusan visszatér a dokkoló állomásra.
• Használat előtt távolítsa el a vezetékeket (a dokkoló állomás tápkábelét is) a földról, nehogy áramszünetet okozzon, tárgyak vagy vezetékek sérüljenek, amikor a készülék becsipi öket.

7. A felmosómodul felszerelése

a) A felmosórongy felszerelése: csúsztassa a textiliát a felmosó modul vezetősínjebe. Ezután illesse azt a felmosó modulra, és rögzítse tépőzárral, lásd az 1.D és 1.E abrát.

Megjegyzés: A felmosórongyot használat után tisztítsa ki, hogy jó állapotban maradjon.

b) A kioldógomb segitségével vegye ki a viztartályt, és töltse fel vízzel, lásd az 1.B és 1.C ábrát.

c) Szerelje fel a modult:

Tartsa lenyomva a tartály közepén lévő gombot, és vizszintesen csúsztassa el a robot hátsó része mentén. A tartály akkor kerül a helyére, amikor egy kattanást hall, és a készülék hangjelzést ad. A tartályba tegye be a felmosömodult. Amikor kattanást hall, a modul megfelelően be van téve.

8. A felmosómodul eltávolítása

Amikor a robot befejezi a munkát, nyornja meg a reteszt mindkét oldalakon lásd az 1.G ábrát, hátrafelé vegye ki ahátra, és tiszíttsa meg textiliával. (takaritás közben a robotot ne mozgassa és ne fordítsa fel). Ezután vegye ki a víztartályt, és öntse le a felesleges vizet.

44

HU

concept

concept

HU

9. A felmosómodul használatára vonatkozó utasítások

- A felmosómodult csak akkor használja, ha szemmel tudja tartani.

- Biztonsági okokból gondoskodjon róla, hogy a felmosómodul ne legyen a készülékben toltéskor, vagy ha nem használja.

- Ne próbáljon szönyeget felmosni.

- A legjobb hatás elérése érdekében a felmosómodult csak a padló háromszoros felseprése vagy felporszívózása után használja.

- Ha vizet akar hozzáönteni vagy meg akarja tisztitára a rongyot, miközben a készülék működik, állítsa meg, és a 8, és 9, lépés alapján vegye ki, majd tegye vissza a felmosómodult. Ne tolja el és ne fordítsa fel a készüléket, nehogy hibás legyen a helymeghatározás vagy elveszen a térkép.

- A készulék felmosás funkciójának célja a takarékosság, és hozzájárul a mélytakarításhoz is. Nem tudja azonban eltávolitani az erősen megtapadt szennyeződéseket, és ezzel helyettesíteni az emberi erőt.

- A felmosás hatékonyságának növelése érdekében a felmosás elött a felmosórongyot nedvesitse meg.

Megjegyzés:

- A robotporszivó nem használható folyadékok eltávolítására.

- Használat előtt távolitsa el a vezetékeket (a dokkoló állomás tápkábelét is) a földről, nehogy áramszünetet okozzon, tárgyak vagy vezetékek sérüljenek, amikor a robot becsipi öket.

TÖLTÉS

Automatikus üzemmód: A munka után a készülék automatikusan visszatér a dokkoló állomásra. Kiszívódnak a szennyeződések a tartályból. Az alkalmazás beállítható úgy, hogy a portartályt automatikusan kiporszívózza.

Kézi üzemmód: Szünetelő állásban a gomb rövid megnyomásával elkezdheti a töltést, vagy a készüléket a mobilalkalmazással vezérelve is feltöltheti.

Megjegyzés: Ha a készülék nem találja a dokkoló állomást, automatikusan visszater eredeti poziciójába. Ilyen esetben kézzel tegye vissza a készüléket a dokkoló állomásra.

KOMPLETT AUTOMATIKUS TISZTÍTÁS

A robot a bekapcsolás után végrehajt egy vizsgálatot, térképet general, és intelligensen területek (a térkép úgy készül, hogy 4x4 m-es összefüggő területeket szkennel addig, amig a porszivó be nem jára az egész térképet). osztja. Ezután a területeket egymás után alaposan, hatékonyan és pontosan felsepni a falak mentén, és megtervezi a takarítás újtát ivekben./Salakban. A takarítás után a robot automatikusan visszatér a töltőalapzatra.

Megjegyzés: Takarítás közben ne mozgassa a robotot túl gyakran és önkényesen. Áthelyezés után a robotot tegye az eredeti helyére. Amikor újraindul, megpróbálja újra elhelyezni magát. Miután sikerült tájékozódnia, követi a tervezett útvonalat és folytatja a munkát. Ha a tájékozódás nem sikerül, a robot tórlí az előző feladatot, térképet készít, és újra kitakarít. Akkor is, ha nem találja a töltőalapzatot.

HELYI TURBÓTA

Ha egy hely gondosabb takarítást igényel, a felhasználó az alkalmazásban láthatú téreképen kijelöl egy 1,5 m x 1,5 m-es területet, amit ki akar takaritani. A készülék automatikusan átmegy erre a helyre, és takaritani kezd. Ha nem tudja irányítani a porszívót a mobil alkalmazással, mozgassa azt kézzel arra a helyre, ahol takaritani szeretne. Nyomja meg hosszan a töltés gombot (1.), és a porszívó helyi tisztitást végez majd egy 1,5 x 1,5 m-es területen, amelynek középpontja a saját kiindulási poziclója.

ZÖNATAKARITÄS

A mobil alkalmazás segítségével válassza ki azokat a zónákat, ahol szeretné, hogy a porszívó takarítson. A zónák csak a térkép beolvasása és a mobil alkalmazásba való feltöltése után választhatók ki.

HELYISÉG KITAKARÍTÁSA

A mobilalkalmazás segítségével válassza ki a kitakaritandó helyiséget.

TILTOTT ZÓNA

A mobilalkalmazás segítségével állítson be egy vagy több tiltott területet. A robot ezeken a tiltott területeken nem fog takaritani, csak a többi helyen.

Megjegyzés: A tiltott területre a robot lokalizációs hiba, érzékelőhiba vagy egyéb okból juthat be.

- A tartósan tiltott területek érvényüket veszthetik, ha jelentősen megváltozik a töltőalapzat vagy a bútorok elhelyezkedése. Ezért igyekezzen takarítás közben nem mozgatni a robotot, és semmilyen más módon ne avatkozzon bele a munkájába.

• A tartósan tiltott zóna a térkép frissitésekor törlödik.

FELMOSÁSMENTES ÖVEZET

A mobilalkalmazás segitségével állitson be felmosásmentes övezetet. Ha a készülékre fel van téve a felmosómodul, erre a területre nem megy. Ha a készülék csak porszívózik, akkor bemegy.

A TAKARÍTÁS MEGTERVEZÉSE

A rögzített takarítási időtartamot a mobilalkalmazás segítségével lehet beállítani. A készülék automatikusan takaritani kezd, és a megadott időtartam végeztével visszatér a dokkoló állomásra.

WIFI RESET

Ha a router konfigurációjának vagy jelszavának módosulása vagy egyéb ok mlatt nem lehet a mobiltelefonnal kapcsolódni a készülékhez, tartsa nyomva 3 másodpercig egyszerre a és a gombot, míg fel nem hangzik a „Wifi alaphelyzetbe állítása” hangüzenet, és a wifi mutatója (17) nem kezd el villogni.

PORSZÍVÓZÁSI TELJESÍTMÉNY/VÍZADAGOLÁSI

MENNYISÉG

A mobil alkalmazás segítségével 4 csúszási teljesítményi szint és 4 vízadagolási mennyiségi szint közül választhat. Az Autoboost üzemmód kiválasztásával a porszívó automatikusan növell a szívóerejét, amikor szőnyegre ér.

MINDENNAPOS KARBANTARTÁS

Fökefe (rendszeresen tisztítsa)

1. Fordítsa fel a készüléket, és nyomja meg a főkefe borításán lévő reteszt, hogy ki tudja húzni.

2. Egy kis kefe segitségével távolítsa el a port a fökefe belsejéböl, és a fökefét tisztítsa meg.

3. Rakja össze újra a fökefét, és nyomja le a boritást, hogy a retesz a helyére pattanjon.

Oldalkefe (rendszeresen tisztitsa)

1. Forditsa fel a készüléket, és felfelé húzza ki az keféje.

2. Távolítsa el a hajat és a szennyeződéseket, majd szerelje vissza aző oldalkefét.

Megjegyzés: Az oldalkeféket tisztítóhatásuk biztosítása érdekében 3-6 havonta cserélje.

Portartály + szűrők (rendszeresen lisztítsa)

1. Nyissa ki a porszivó felső fedelét.

2. Nyomja meg a portartályt eltávolító gombot (19.), és vegye ki a portartályt.

3. Vegye ki a szűrőket a portartályból, és tisztítsa meg öket egy kefével.

4. Nyomja meg a gombot a szennyezödés kiengedéséhez és a portartály tartalmának kiüntéséhez.

Felmosómodul (minden használat után tisztítsa)

1. Távolítsa el és tisztítsa meg a rongyot.

2. Száritsa ki a viztartályt.

Érzékelök (rendszeresen tisztítsa)

Tisztítsa meg az érzékelőket puha ruhával:

1. Oldalso függöleges érzékelő (6.)

2. Leesésgátló érzékelők (8.)

3. Elülső lézeres érzékelők (3.)

4. Töltő elektródák (9. + 1.4)

megj.: Takaritas elött mindig kapcsolja ki a porszivót (töltöalapzatot).

Akkumulátor

- A készülék nagyon nagy teljesítményű litium-ion akkumulátorokkal rendelkezik. Ha meg akarja órizni az akkumulátor teljesítményét, a mindennapos használat során tartsa a készüléket feltöltve.

- Ha a készüléket sokáig nem használja, kapcsolja ki és tegye el. Töltse fel legalább háromhavonta, hogy megelőzze az akkumulátor túlzott lemerülés miatti meghibásodását.

Firmware frissités

A firmware-t a mobilalkalmazás segítségével frissítheti. Ha kiderül, hogy új firmware áll rendelkezésre, a figyelmeztetés alapján végezze el a frissítést. A firmware frissítésekor az akkumulátor töltöttségi szintjének 50%-on vagy felette kell lennie, és a dokkoló állomáson kell tartózkodnia.

Dokkoló állomás

- Ellenőrizze a dokkólóállomáson a zacskó állapotát, ha a zacskó megtelt, cserélje ki újra.

- Tisztítsa meg a töltőérintkezőket és a szívonyllást.

A LEGGYAKORIBB PROBLÉMÁK

Hiba Megoldás
A robot nem indul be	• Ha az akkumulátor töltöltsege alacsony, helyezze a robotot a dokkoló állomásra és illesse a lap érintkezőlhez, a készülék automatikusan beindul (ha a robot teljesen ki van kapcsolva, lehet, hogy egy rövid ideig tartó töltés után indul csak be).• Ne használja a készüléket 0 °C nál alacsonyabb vagy 50 °C nál magasabb környezeti hömérseklet esetén. Csak 0-40 °C közötti hömérsekleten használja.
A robotot nem lehet feltölteni	• Tolja le a robotot az állomásról, ellenőrizze, kigyullad-e a dokkoló állomás kontroll-lampája, és ellenőrizze, hogy a dokkoló állomás tápadapterének mindkét vége megfelelően csatlakoztatva van-e.• Ha rossz az érintkezés, tisztitsa meg a dokkoló állomás érintkező felületeit és a robot töltőérintkezőit, vagy fordítsa félre az oldalkefét.
A robotot nem lehet utántölteni	A robot túl messze van a dokkoló állomástól, helyezze a dokkoló állomás közelébe és próbálja újra.
Abnormálls viselkedés Kapcsolja ki, és indítsa újra a robotot.
Használat közben szokatlan zaj hallatszik	Lehet, hogy a főkefét, az oldalkefét vagy a kereket egy idegen tárgy borítja, kapcsolja ki a robotot és távolítsa el az idegen tárgyat.
Csőkken a takarítási képesség vagy a készülékből por hull	• A portartály tele van. Tiszítsa ki.• A szűrőrác szennyezett. Tiszítsa meg vagy cserélje ki.• A főkefét idegen tárgyak borítják be, tiszítsa meg.
Nem lehet csatlakozni a WiFi-hez	• Rossz a WiFi-jel. Ellenőrizze, megfelelő-e a WiFi lefedettség.• A WiFi szokatlan módon csatlakozik. Resetelje a WiFi-t, töltse le a legújabb alkalmazakt és próbáljon újra csatlakozni.• Rosszul adta meg a jelszót.• 5 GHz frekvenciasávű routere van, a porszívó pedig csak 2,4 GHz frekvenciasávval rendelkezik.
Fogyaszt a robot energiát, ha folyamatosan a dokkoló állomáson van?	A robot akkor is használ egy kis mennyiségű energiát, ha folyamatosan a dokkoló állomáson van, ez biztosítja az akkumulátor legjobb teljesítményét.
Szükséges a robotot először háromszor 16 órán keresztül tölteni?	A litiumakkumulátort közvetlenül feltöltes után használni lehet, és nem rendelkezik memóriaeffektussal.

HIBAELHÁRÍTÁS

Hangjelzés Megoldás
Error 1: Front bumper stuck A lökháritó beragadt, ellenőrizze.
Error 2: Wheel stuck. Check the wheel and move it to a new position	A kerekek beragadtak, kérem, ellenőrizze és mozdítsa el őket.
Error 3: Side brush stuck Az oldalsó kefe beragadt, ellenőrizze.
Error 4: Rolling brush stuck. Remove and clean the rolling brush	A forgókefe beragadt. Vegye ki és tisztítsa meg.
Error 5: Device trapped. Clear the surrounding area	Blokkolva vagyok. Tisztítsa meg a környező területet, kérem.
Error 6: Anti-drop sensor blocked, please wipe. Az esésérzékelő szennyezett. Tisztítsa meg.
Error 7: Wheel suspended. Please move the device to a new position	A kerekek beragadtak, kérem, ellenőrizze és mozdítsa el őket.
Error 8: Low battery, shutting down device. Please charge your device	Lemerültem, leállok. Kérem, töltsön fel.
Error 11: Front Infrared Sensor needs cleaning	Az elülső infravörös érzékelőt meg kell tisztítani.
Error 12: Right wall sensor needs cleaning	A lökháritón lévő jobb oldali érzékelőt meg kell tisztítani.
Error 13: Device tilted. Please put the device on a fiat surface to start	Ferdén vagyok. Kérem, tegyen egy vízszintes felületre.
Error 14: Please insert dust collector and filter.	A portartály eltávolításra került.
Insufficient water. Add Water	Nincs elég viz a viztartályban.
Error 17: Virtual Boundary detected. Move device to a different area	Tiltott zónában vagyok. Kérem, mozditson el.
Error 20: Front Laser sensor may be blocked, please wipe it;	Az elülső lézeres érzékelő blokkolva van. Kérem, tisztítsa meg.
Error 21: Front obstacle avoidance sensor is blocked, please wipe it;	Az elülső akadályérzékelő blokkolva van. Kérem, tisztítsa meg.

VEZETÉK NÉLKÜLI CSATLAKOZÁS ÉS KOMPATIBILITÁS

• A Jindřich Valenta - CONCEPT vállalat semmilyen módon nem felelős semmilyen véletlen, közvetett vagy következményes kárért, adatvesztésért vagy bármilyen olyan veszteségért, amely a vezeték nélküli technológián alapuló kommunikáció során kiszivárgott információból ered.
• A sikeres vezetek nélküli kommunikació nem garantálható 100%-ban minden Smart készülék és Wifi hálozat (router) esetén. Tekintettel a piacon fellelhető készülekek változatosságára előfordulhat, hogy az adott Smart készülék vagy Wifi hálozat (router) jellege vagy specifikációja lehetetlenné teszi vagy valamilyen módon zavarja a csatlakozást. A Wifi-hálózati keresztüli vezetek nélküli kommunikació sikeressegét egy sor tényező, köztük a hardver és a szoftver konfigurációja befolyásolja. A robot és a Wifi-hálózat közti kapcsolatot negativan befolyásolhatják a környező Wifi-hálózatok, amelyek esetleg ugyanarra a csatornára vannak behangolva, és ezzel zavarják a csatlakozást (pl. lakótelepen, lakóházban stb.). Az ilyen esetek nem adnak alapot a készülékre vonatkozó reklamáciora.

HU

concept

concept

HU

- Az alkalmazás tulajdonusa és üzemeltetője egy harmadik fél (a továbbiakban „Harmadik”), aki nem azonos a Jindřich Valenta - CONCEPT vállalattal (a továbbiakban „Eladó”). Az Eladó semmilyen személyes adatot nem ad tovább a Harmadik részére. Az alkalmazásba történő registrázció során a megrendelő közvetlenül a Harmadiknak ad meg személyes adatokat, aki maga az adatkezelő. Az alkalmazásra és a személyes adatok ezzel kapcsolatos védeimére a Harmadik szabályai vonatkoznak.

Kompatibilitás:

Az okoskészülék operációs rendszere - Android 5.0 vagy magasabb

- IOS 9.0 vagy magasabb

Wifi-hálózat - 2,4 GHz

- WPA1 és WPA2 biztosítás (WPA2 javasolt)

FIGYELMEZTETÉS: A készülék nem üzemeltethető IEEE 802.1X biztonsági protokollal rendelkező Wifi-hálózaton (rendszerint céges Wifi-hálózat).

VEZÉRLÉS AZ ALKALMAZÁSSAL

Mielőtt az alkalmazással vezérelni tudja a készüléket, össze kell kapcsolnia telefonjával és lehetővé kell tennie, hogy elérje a WiFi hálózatot.

Javasolt távolság a beállításnál: 4 méteren belül

Bizonyosodjon meg róla, hogy a robotporszívó, a router és a mobiltelefonja közel vannak egymáshoz, hogy gond nélkül párosítani lehessen.

Az alkalmazás letöltése és telepítése és a készülék párosítása

Megj. A porszívó párosítását feltöltött akkumulkátorral vagy akár a töltőalapzaton álló porszívóval végezze el.

1. Szkennelje be az alábbi QR-kódot (1. ábra), keresse meg a „Concept Home” alkalmazást a Google Play-en vagy az App Store-ban, és töltse le mobiltelefonjára.
2. Ha már rendelkezik a Concept Home-mal, nyissa meg az alkalmazást, jelentkezzen be, és kövesse a párosításra vonatkozó utasításokat.
3. Mielött az alkalmazást csatlakoztatja a készülékhez, győződjön meg róla, hogy a készüléken mindkét gomb villog.
4. Maid az alkalmazásban nyomia meg a + vagy az üi készülék hozzáadása gombot.
5. Megjelenik a készülékek listája, válasszon.
6. Irja be wi-fi hálózatát és jelszavát, vagy lehet, hogy magától kitöltódik.
7. Nyomja meg a Tovább gombot, majd a jobb felső sarokban nyomja meg az „EZ Mode“ feliratot.
8. Válassza ki az AP üzemmódot, majd hagyja jóvá, hogy a készülék villog, és nyomja meg a Tovább gombot.
9. Lépjen át a wifi beállításokra mobilkészülékében, csatlakozzon a SmarLife-xxx wifihez, és várja meg, mig a csatlakozás megtörténik.
10. Ezután térjen vissza az alkalmazásba, és várjon, mig a készülék párosítása megtörténik. A párosítás befejezése után a készüléket mobiltelefonjával vezérelheti.

1. ábra

2. ábra

3. ábra

5. ábra4. ábra

6. ábra 7. ábra 8. ábra 9. ábra

1. ábra


11. ábra

12. abra

13. abra

14. ábra

Figyelmeztetés párosítással kapcsolatos problémák esetén

• Ellenőrizze, hogy a megadott WiFi-jelszó helyes-e.
• A készülék csak a 2,4 GHz-es WiFi-hálózatot támogatja.
• Túl sok más készülék csatlakozik a routerhez (különösen lakótelepen vagy olyan helyen, ahol kis területen sok okoskészülék van használatban). A stabil működéshez elengedhetetlen, hogy a Wifi jel elérjen a porszivózni szánt helyre, és elég erős legyen.
• inditsa újra a porszivót és az okoskészüléket, majd ismételje meg a folyamatot;
• ha lehetséges, próbálja magát a Wifi routert is újraindítani;
• Ha okoskészüléke Android 6.0-t vagy magasabbat használ, be kell kapcsolni a helymeghatározás funkciót.
• Miután a porszívót a „Concept Home” alkalmazás segítségével párosítja okoskészülékével, ne mozgassa a dokkolóállomást, és ne is helyezze át. A porszívó a töltőállomást használja tájékozódási pontnak a térképen.
• A dokkolóallomás áthelyezésével kockáztatja a kigenerált térkép, és ennek keretében a takaritásra engedélyezett és tiltott zónák elvesztését! A porszívó új térképet generál, amely felülirja az eredelit.

HU

concept

concept

LV

SZERVIZ

Nagyobb mértékű, vagy a termék belső részeire is vonatkozó karbantartást vagy javítást szakembernek vagy szakserviznek kell elvégeznie.

A KÖRNYEZET VÉDELME

• Lehetőleg gondoskodjon a csomagolóanyagok és a régi készülék újrahasznosításáról.
• A készülék dobozát a szelektiv gyűjtőbe dobhatja.
• A polletilén (PE) műanyagzacskókat adja le újrahasznosítható anyagokat gyűjtő helyen.

A készülék újrahasznosítása az élettartama végén:

Ez az elektromos roller az európai Elektromos hulladékról és elektromos berendezésekról (WEEF) szóló 2012/19/EU irányelvnek megfelelően van megjelölve. A terméken vagy a csomagolasán taláható szimbóolum jelzi, hogy a termék nem tartozik a vegyes háztartási hulladék közé. El kell vinní olyan helyre, ahol az elektromos és elektronikus hulladékok gyűjük újrahasznosítás céljából. A termék megfelelő módon történő megsemmisítésének biztosításával megakadalozza a környezetet és az emberi egészséget veszélyezető negatív hatásokat, amelyeket a nem megfelelő hulladékmegsemmisítés okozhatna. A megsemmisítést a hulladékgazdálkodási előirásoknak megfelelően kell vegrehajtani. A termék újrahasznosítására vonatkozó részletesebb informaciókiert forduljon az illetékes hilyi hivatalhoz, a háztartási hulladék megsemmisítésével foglaikozó szolgáltatóhoz, vagy az üzlethez, ahol a terméket vásárolta.

Ez a termék megfelel az összes vonatkozó EU irányely követelményeinek.

A szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül sor kerülhet változtatásokra, minden módosításra vonatkozó jog fenntartva.

PATEICÍBA

• Neméginiet tirit pakláju.

56

LV

concept

concept

LV
