NÁVOD NA OBSLUHU VisiOne 3D VR3550 Concept

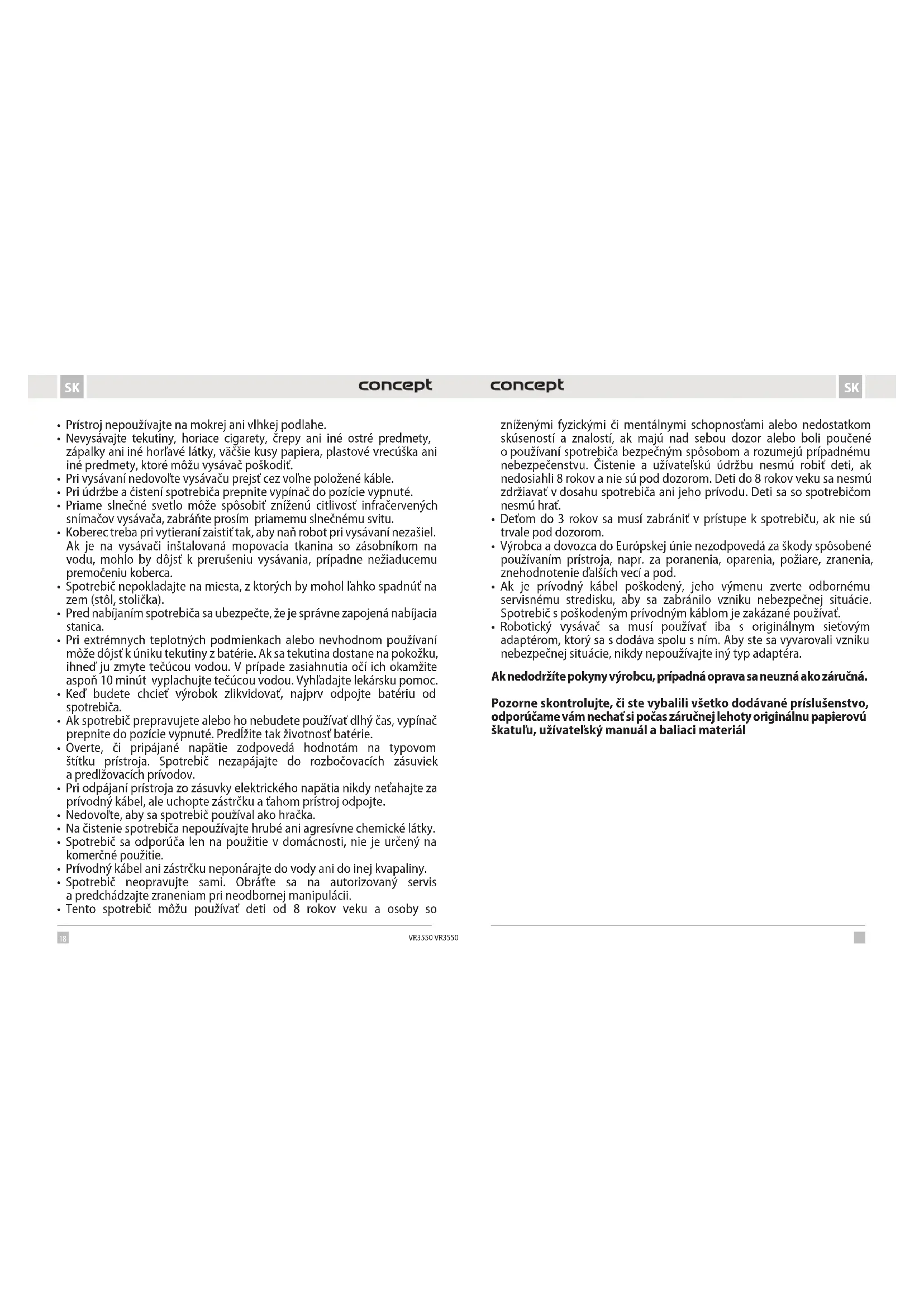

Pred pripojením do elektrickej siete zaistite vizuálnou kontrolou, či je jednotka neporušená a či počas prepravy nedošlo k žiadnemu poškodeniu.

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

• Pred použitím odstráňte z podlahy všetky veci, ktoré by mohli narušiť efektívne abezproblémové vysávanie (káble, papiere, oblečenie, obrusy azáclony dotýkajúce sa zeme).

• Používajte iba originálne príslušenstvo a náhradné diely, určené pre tento model.

• Nesadajte si na vysávač, ani naň nepokladajte predmety.

• Spotrebič by sa mal používať iba v domácnosti pri teplote od 0 °C do 40°C.

• Pred použitím sa ubezpečte, že prachový zásobník a mopovacia tkanina sú správne nasadené.

• Do blízkosti hlavnej kefy nevkladajte vlasy, oblečenie, prsty ani iné časti tela. Hlavnú kefu a saciu časť vysávača udržujte v čistote, odstraňujte vlasy a prach, ktoré môžu znížiť sacie vlastnosti vysávača a kvalitu vysávania.18 19 SKSK VR3550 VR3550

• Prístroj nepoužívajte na mokrej ani vlhkej podlahe.

• Nevysávajte tekutiny, horiace cigarety, črepy ani iné ostré predmety, zápalky aniiné horľavé látky, väčšie kusy papiera, plastové vrecúška ani iné predmety, ktoré môžu vysávač poškodiť.

• Pri vysávaní nedovoľte vysávaču prejsť cez voľne položené káble.

• Pri údržbe a čistení spotrebiča prepnite vypínač do pozície vypnuté.

• Priame slnečné svetlo môže spôsobiť zníženú citlivosť infračervených snímačov vysávača, zabráňte prosím priamemu slnečnému svitu.

• Koberec treba pri vytieraní zaistiť tak, aby naň robot pri vysávaní nezašiel. Ak je na vysávači inštalovaná mopovacia tkanina so zásobníkom na vodu, mohlo by dôjsť k prerušeniu vysávania, prípadne nežiaducemu premočeniu koberca.

• Spotrebič nepokladajte na miesta, z ktorých by mohol ľahko spadnúť na zem (stôl, stolička).

• Pred nabíjaním spotrebiča sa ubezpečte, že je správne zapojená nabíjacia stanica.

• Pri extrémnych teplotných podmienkach alebo nevhodnom používaní môže dôjsť k úniku tekutiny z batérie. Ak sa tekutina dostane na pokožku, ihneď ju zmyte tečúcou vodou. V prípade zasiahnutia očí ich okamžite aspoň 10 minút vyplachujte tečúcou vodou. Vyhľadajte lekársku pomoc.

• Keď budete chcieť výrobok zlikvidovať, najprv odpojte batériu od spotrebiča.

• Ak spotrebič prepravujete alebo ho nebudete používať dlhý čas, vypínač prepnite do pozície vypnuté. Predĺžite tak životnosť batérie.

• Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku prístroja. Spotrebič nezapájajte do rozbočovacích zásuviek apredlžovacích prívodov.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a ťahom prístroj odpojte.

• Nedovoľte, aby sa spotrebič používal ako hračka.

• Na čistenie spotrebiča nepoužívajte hrubé ani agresívne chemické látky.

• Spotrebič sa odporúča len na použitie v domácnosti, nie je určený na komerčné použitie.

• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

• Spotrebič neopravujte sami. Obráťte sa na autorizovaný servis apredchádzajte zraneniam pri neodbornej manipulácii.

• Tento spotrebič môžu používať deti od 8 rokov veku a osoby so zníženými fyzickými či mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí, ak majú nad sebou dozor alebo boli poučené opoužívaní spotrebiča bezpečným spôsobom a rozumejú prípadnému nebezpečenstvu. Čistenie a užívateľskú údržbu nesmú robiť deti, ak nedosiahli 8 rokov anie sú pod dozorom. Deti do 8 rokov veku sa nesmú zdržiavať vdosahu spotrebiča ani jeho prívodu. Deti sa so spotrebičom nesmú hrať.

• Deťom do 3 rokov sa musí zabrániť v prístupe k spotrebiču, ak nie sú trvale pod dozorom.

• Výrobca a dovozca do Európskej únie nezodpovedá za škody spôsobené používaním prístroja, napr. za poranenia, oparenia, požiare, zranenia, znehodnotenie ďalších vecí a pod.

• Ak je prívodný kábel poškodený, jeho výmenu zverte odbornému servisnému stredisku, aby sa zabránilo vzniku nebezpečnej situácie. Spotrebič s poškodeným prívodným káblom je zakázané používať.

• Robotický vysávač sa musí používať iba s originálnym sieťovým adaptérom, ktorý sa sdodáva spolu s ním. Aby ste sa vyvarovali vzniku nebezpečnej situácie, nikdy nepoužívajte iný typ adaptéra. Ak nedodržíte pokyny výrobcu, prípadná oprava sa neuzná ako záručná. Pozorne skontrolujte, či ste vybalili všetko dodávané príslušenstvo, odporúčame vám nechať si počas záručnej lehoty originálnu papierovú škatuľu, užívateľský manuál a baliaci materiál20 21 SKSK VR3550 VR3550

1 Tlačidlo nabíjania 2 Zabudovaný TOF senzor 3 Predné laserové senzory 4 Nárazník 5 Tlačidlo upratovania/zapínanie/vypínanie 6 Bočný vertikálny senzor 7 Bočná kefa 8 Senzory proti pádu 9 Nabíjacie elektródy 10 Pojazdové koleso predné 11 Rotačná kefa 12 Kryt rotačnej kefy 13 Otvor pre odsatie nečistôt 14 Otvory pre dávkovanie vody 15 Pojazdové koleso bočné 16 Prachová nádoba 17 Wifi indikátor 18 Tlačidlo RESET 19 Tlačidlo pre vytiahnutie prachovej nádoby 20 Tlačidlo (1/2) pre vytiahnutie mopovacieho modulu 21 Tlačidlo pre vytiahnutie zásobníka na vodu 22 Čistiaca kefa 23 Prachová nádoba 24 Otvor pre nasatie nečistôt 25 Otvor pre odsatie nečistôt 26 Odvod vzduchu 27 Filter 28 HEPA filter 29 Penový filter 30 Tlačidlo pre uvoľnenie nečistôt z prachovej nádoby

Vysávanie / zapnutie a vypnutie

• Krátkym stlačením spustíte nabíjanie alebo zastavenie.

• Dlhým stlačením spustíte lokálne vysávanie.

• Stlačte zároveň obe tlačidlá na 3 s.

• Blikanie Wifi indikátora (17): Nabíjanie alebo zahajovanie procesu

• Rýchle červené blikanie Wifi indikátora (17): Chyba.

- zasuňte spodnú časť do hlavnej časti nabíjacej základne a zabezpečte zámky. Potom odklopte vrchné veko a vložte prachové vrecko (pokiaľ nie je vložené prachové vrecko v nabíjacej základni, vysávanie nečistôt do nabíjacej základne sa nespustí!).

• Pripojte prívodný kábel. Poznámka:

• Zaistite priestor veľkosti min. 6 cm od steny, min. 0,5 m po oboch stranách nabíjacej stanice a min. 1,5 m pred stanicou.

• Ak je napájací kábel napnutý zvislo k zemi, môže dôjsť k tomu, že prístroj ho vytiahne, v dôsledku čoho sa môže vypnúť nabíjacia stanica.

anevystavujte ju priamemu slnečnému žiareniu. Poznámka: Priame slnečné svetlo bude rušiť signál nabíjacej stanice, preto sa prístroj nemusí do nabíjacej stanice správne vrátiť.

3. Inštalácia bočnej kefky

5. Pripojenie mobilnej aplikácie (tento krok môžete

preskočiť) Prečítajte si pokyny na pripojenie Wi-Fi a pripojte mobilnú aplikáciu.

6. Spustenie vysávania

vysavači alebo vysávanie spustite pomocou mobilnej aplikácie. Poznámka:

• Robot určený na zametanie nemožno použiť na odstránenie tekutín.

• Ak je úroveň nabitia akumulátora nižšia ako 15 %, prístroj nemôže pracovať. V takom prípade ho nabite.

• Ak je úroveň nabitia akumulátora nižšia ako 15 %, prístroj sa automaticky vráti do nabíjacej stanice.

• Pred použitím odstráňte rôzne vodiče (vrátane napájacieho kábla nabíjacej stanice) z podlahy, aby ste predišli výpadkom a poškodeniu predmetov avodičov, ak tieto vodiče prístroj zachytí.

7. Inštalácia modulu na vytieranie

J. Čistiaca kefa K. Prívodný kábel

• Prístroj je vybavený vysokovýkonnými lítiovo-iónovými akumulátormi. Ak chcete zachovať výkon akumulátora, pri každodennom používaní udržujte prístroj nabitý.

• Ak sa prístroj dlhší čas nepoužíva, vypnite ho ariadne uložte. Nabite ho aspoň každé 3 mesiace, aby ste predišli poškodeniu akumulátora v dôsledku nadmerného vybitia. Aktualizácia firmvéru Firmvér aktualizujte pomocou mobilnej aplikácie. Ak sa zistí nový firmvér, urobte aktualizáciu podľa výzvy. Pri aktualizácii firmware by mala byť úroveň akumulátora ≥50 % a prístroj musí byť umiestnený v dokovacej stanici. Dokovacia stanica

• Modul na vytieranie nepoužívajte, ak ho nemáte pod dohľadom.

• Z dôvodu bezpečnosti sa ubezpečte, že modul na vytieranie je vybratý pri nabíjaní a tiež, keď ho nepoužívate.

• Nepokúšajte sa vytierať koberec.

• Pre dosiahnutie lepšieho účinku vytierania by mal modul na vytieranie použiť až po trojitom zametaní alebo po vysávaní podlahy.

• Ak chcete doplniť vodu alebo vyčistiť textíliu pri činnosti prístroja, zastavte ho, vyberte a znova vložte modul na vytieranie podľa krokov 8 a 9. Nepresúvajte ani neprevracajte prístroj, aby nedošlo k chybe pri určovaní polohy alebo strate mapy.

• Funkcia vytierania je u prístroja určená na zotretie apomáha hĺbkovému čisteniu. Nedokáže však účinne odstrániť pevne prichytené nečistoty a nahradiť tak ľudskú silu.

• Pre zlepšenie účinnosti vytierania odporúčame pred začatím vytierania namočiť textíliu na vytieranie. Poznámka:

• Robotický vysávač nemožno použiť na odstránenie tekutín.

• Pred použitím odstráňte z podlahy rôzne vodiče (vrátane napájacieho kábla nabíjacej stanice), aby ste predišli výpadkom a poškodeniu predmetov avodičov, ak tieto vodiče robot zachytí. NABÍJANIE Automatický režim: Po práci sa prístroj automaticky vráti do nabíjacej stanice. V aplikácii je možné nastaviť automatické vysávanie prachovej nádoby. Ručný režim: V zastavenom stave krátkym stlačením tlačidla spustíte nabíjanie alebo môžete prístroj nabíjať ovládaním pomocou mobilnej aplikácie. Poznámka: Ak prístroj nenájde nabíjaciu stanicu, automaticky sa vráti do pôvodnej polohy. V takom prípade vložte prístroj späť do nabíjacej stanice ručne.

KOMPLETNÉ AUTOMATICKÉ VYSÁVANIE

Keď je robot zapnutý, prehľadá a vygeneruje mapu ainteligentne si ju rozdelí na oblasti (vygenerovanie mapy prebieha scanovaním 4x4 m oblastí nadväzujúcich na seba, dokiaľ vysávač neprejde celú mapu).. Potom oblasti jednu po druhej riadne, účinne a dôkladne vyčistí pozdĺž steny anaplánuje cestu čistenia v oblúkoch / v tvare S. Po vyčistení sa robot automaticky vráti do nabíjacej základne. Poznámka: Pri čistení robotom ľubovoľne a často nehýbte. Po presunutí robot umiestnite na pôvodné miesto. Keď sa znova spustí, pokúsi sa sám zaujať polohu. Po úspešnom zaujatí polohy bude sledovať naplánovanú cestu a pokračovať v práci. Ak sa zaujatie polohy nepodarí, robot zruší predošlú úlohu, vytvorí si mapu a čistenie urobí znova. Aj keď nenájde nabíjaciu základňu.

Ak miestna oblasť potrebuje dokonalejšie čistenie, užívateľ určí v aplikácii na mape oblasť veľkosti 1,5 m x 1,5m, ktorú chce vyčistiť. Prístroj automaticky prejde do tejto oblasti azačne pracovať. Pokiaľ nemôžete vysávač ovládať pomocou mobilnej aplikácie, presuňte ho ručne na miesto, ktoré chcete upratať. Dlho stlačte tlačidlo nabíjania (1.) a vysávač vykoná lokálne upratovanie v oblasti 1,5 x 1,5 m so stredom vo svojej štartovnej polohe.

Pomocou mobilnej aplikácie nastavte veľkosť a umiestnenie oblasti, ktorú chcete vyčistiť. Môžete nastaviť maximálne 10 oblastí. Robot bude čistiť voblastiach, ktoré ste mu nastavili.

VYSÁVANIE MIESTNOSTÍ

Pomocou mobilnej aplikácie vyberte miestnosti, ktoré chcete vysávať.

Pomocou mobilnej aplikácie nastavte jednu alebo viac zakázaných oblastí. Robot nebude v týchto zakázaných oblastiach vysávať, iba v ostatných. Poznámka: Do zakázanej oblasti sa robot môže dostať kvôli chybe polohovania, chybe senzorov alebo z iných dôvodov.

• Trvale uzavretá zóna môže byť zneplatnená z dôvodu veľkej zmeny polohy nabíjacej základne anábytku. Preto sa počas vysávania snažte robotom nepohybovať ani mu iným spôsobom nezasahovať do práce.

• Trvale zakázaná oblasť bude zrušená, ak dôjde kobnoveniu mapy.

OBLASŤ BEZ VYTIERANIA

Pomocou mobilnej aplikácie nastavte oblasť bez vytierania. Ak bude mať spotrebič nasadený modul na vytieranie, tak do tejto oblasti nepôjde. Ak bude spotrebič iba vysávať, tak do tejto oblasti zájde.

PLÁNOVANIE VYSÁVANIA

Pevne daný čas vysávania možno nastaviť pomocou mobilnej aplikácie. Prístroj začne automaticky vysávať v stanovenom čase a po dokončení sa vráti do nabíjacej stanice. RESET WIFI Ak sa mobilným telefónom k prístroju nemožno pripojiť z dôvodu zmeny konfigurácie routera a hesla alebo z iných dôvodov, stlačte zároveň tlačidlo a tlačidlo na 3 s, dokým sa neozve hlasová výzva „Reset WiFi“ a nezačne blikať. VÝKON VYSÁVANIA/ MNOŽSTVO DÁVKOVANIA VODY

• Pomocou mobilnej aplikácie môžete voliť medzi 4 výkonmi satia a tiež medzi 4 úrovňami množstva dávkovania vody.

1. Prístroj otočte a stlačte západku na kryte hlavnej kefy,

aby ste kefu mohli vytiahnuť.

2. Odstráňte prach z vnútorného priestoru a zvnútra

západka zaklapla na miesto. Bočnú kefku (pravidelne čistite)

1. Prístroj otočte a bočnú kefku vytiahnite smerom

2. Odstráňte vlasy a nečistoty a bočnú kefku namontujte

späť. Poznámka: Bočné kefka meňte každých 3 až 6mesiacov, aby sa zaistil jej čistiaci účinok. Prachová nádoba + filtre (pravidelne čistite)

1. Odklopte vrchný kryt vysávača.

2. Stlačte tlačidlo pre vytiahnutie prachovej nádoby (19.)

4. Stlačte tlačidlo pre uvoľnenie nečistôt a vysypte obsah

prachovej nádoby. Modul na vytieranie (čistite po každom použití)

1. Bočný vertikálny senzor (6.)

Problém Riešenie Robot nejde spustiť • V prípade nízkeho stavu akumulátora umiestnite robot do nabíjacej stanice a vyrovnajte podľa kontaktov dosky, prístroj sa automaticky spustí (ak je robot úplne vypnutý, môže sa po chvíli nabíjania automaticky spustiť).

• Nepoužívajte prístroj, ak je teplota prostredia nižšia ako 0 °C alebo vyššia ako 50 °C. Používajte ho pri teplote 0 až 40 °C. Robot nejde nabiť • Robot presuňte mimo stanicu, skontrolujte, či sa rozsvieti kontrolka nabíjacej stanice a či sú oba konce napájacieho adaptéra nabíjacej stanice správne pripojené.

• V prípade zlého kontaktu vyčistite kontaktné plôšky nabíjacej stanice a nabíjacie kontakty na robote alebo otočte bočnú kefku nabok. Robot nie je možné dobiť Robot je príliš ďaleko od nabíjacej stanice, umiestnite ho do blízkosti nabíjacej stanice askúste to znova. Abnormálne správanie Robot vypnite a reštartujte. Pri použití sa ozýva neobvyklý hluk Hlavná kefa, bočná kefka alebo koliesko môžu byť obalené cudzími predmetmi, robot vypnite a cudzie predmety odstráňte. Znižuje sa schopnosť čistenia, alebo z prístroja vypadáva prach

• Nádoba na prach je plná. Vyčistite ju.

• Mriežka filtra je zanesená. Vyčistite ju alebo vymeňte.

• Hlavná kefa je obalená cudzími predmetmi, vyčistite ju. WiFi nemožno pripojiť • Je zlý signál WiFi. Skontrolujte, či je k dispozícii dobré pokrytie signálom WiFi.

• WiFi je pripojené neobvyklým spôsobom. Resetujte WiFi, stiahnite si najnovšiu aplikáciu a skúste sa znova pripojiť.

• Heslo je zadané nesprávne.

• Je k dispozícii router pre frekvenčné pásmo 5 GHz, robotický vysávač je vybavený iba pre frekvenčné pásmo 2,4 GHz. Spotrebováva robot energiu, keď je umiestnený v nabíjacej stanici? Robot spotrebováva malé množstvo energie, ak je trvale umiestnený v nabíjacej stanici, čo umožňuje najlepší výkon akumulátora. Treba robot na prvýkrát nabíjať trikrát po dobu 16 hodín? Lítiový akumulátor možno použiť hneď po nabití a nemá pamäťový efekt.

• Spoločnosť Jindřich Valenta - CONCEPT nemôže byť žiadnym spôsobom zodpovedná za žiadne náhodné, nepriame alebo následné škody, ani za straty údajov alebo straty spôsobené únikom informácií pri komunikácii prostredníctvom bezdrôtových technológií.

• Úspešnú bezdrôtovú komunikáciu nemožno 100% zaručiť u všetkých Smart zariadení a Wifi sietí (routerov). Vzhľadom narozmanitosť prístrojov na trhu môžu nastať prípady, keď charakter alebo špecifikácia daného Smart zariadenia alebo Wifi siete (routera) znemožňuje pripojenie, prípadne je nejakým spôsobom narušené. Úspešnosť bezdrôtovej komunikácie prostredníctvom Wifi siete ďalej ovplyvňujú aj mnohé faktory vrátane hardvérovej a softvérovej konfigurácie. Spojenie medzi robotom a vašou Wifi sieťou môže byť negatívne ovplyvnené aj okolitými Wifi sieťami, ktoré môžu byť naladené na rovnaký kanál a tak narúšať spojenie (napr. na sídliskách, vbytových domoch a pod.). Tieto skutočnosti nie sú dôvodom nareklamáciu spotrebiča.

• Aplikáciu vlastní a prevádzkuje tretí subjekt (ďalej iba „Subjekt") odlišný od spoločnosti Jindřich Valenta - CONCEPT (ďalej iba „Predajca"). Subjektu nie sú zo strany Predajcu odovzdávané žiadne osobné údaje. Pri registrácii do aplikácie zákazník odovzdá osobné údaje priamo Subjektu, ktorý sa stáva správcom osobných údajov. Aplikácia astým spojená ochrana osobných údajov sa riadia pravidlami Subjektu. Kompatibilita: Operačný systém smart zariadení - Android 5.0 a vyšší - IOS 9.0 a vyšší Wifi sieť - 2,4 GHz - zabezpečenie WPA1 a WPA2 (odporúčané WPA2) UPOZORNENIE: Zariadenie nemožno prevádzkovať na WiFi sieťach zabezpečených protokolom IEEE 802.1X (spravidla firemné WiFi siete).

OVLÁDANIE POMOCOU APLIKÁCIE

Prv než bude možné ovládať zariadenie prostredníctvom aplikácie, treba ho spojiť s vaším telefónom a umožniť mu prístup do vašej WiFi siete. Odporúčaná vzdialenosť pri nastavení: menej ako 4 metre Ubezpečte sa, že robotický vysávač, router a váš mobilný telefón sú blízko seba, aby mohlo prebehnúť bezproblémové párovanie. Stiahnutie, inštalácia aplikácia a spárovanie zariadenia Pozn. Párovanie vysávača urobte pri nabitom akumulátore alebo s vysávačom umiestneným v nabíjacej stanici.

1. Naskenujte QR kód nižšie (obr. 1) alebo vyhľadajte aplikáciu „Concept Home“ na Google Play alebo App Store

aaplikáciu si stiahnite do mobilného telefónu.

2. Ak už máte Concept Home, otvorte aplikáciu, prihláste sa a pokračujte na pokyny pre párovanie.

3. Pred pripojením aplikácie k zariadeniu sa ubezpečte, že na spotrebiči blikajú obe tlačidlá.

4. Potom v aplikácii stlačte + alebo pridať zariadenie.

5. Zobrazí sa zoznam spotrebičov, vyberte zo zoznamu.

8. Zvoľte možnosť režim AP a potom potvrďte, že spotrebič bliká a stlačte Ďalšie.

9. Prejdite do nastavenia wifi vo vašom mobilnom zariadení a pripojte sa k wifi SmarLife-xxx a počkajte, kým sa

10. Potom sa vráťte do aplikácie a počkajte, než sa spotrebič spáruje. Po dokončení párovania môžete začať ovládať

VR3550 Upozornenie pri problémoch s párovaním

• Overte správnosť zadaného hesla vašej wifi siete.

• Zariadenie podporuje iba wifi siete 2,4 GHz.

• Router je zahltený pripojením mnohých zariadení (najmä na sídliskách alebo tam, kde je veľká koncentrácia pripojených smart zariadení). Pre stabilnejšiu prevádzku treba, aby wifi signál dosahoval na miesta zamýšľaného používania vysávača azároveň bol dostatočne silný. - reštartujte vysávač aj smart zariadenie a proces zopakujte; - ak je to možné, vyskúšajte aj reštart samotného wifi routera;

• Ak vaše smart zariadenie obsahuje systém Android 6.0 a vyšší, treba mať zapnutú funkciu zisťovania polohy.

• Keď vysávač spárujete s vaším smart zariadením pomocou aplikácie „Concept Home“, tak nepohybujte sdokovacou stanicou ani ju nepremiestňujte. Vysávač používa nabíjaciu stanicu ako orientačný bod na mape.

• Premiestnením nabíjacej stanice riskujete stratu vygenerovanej mapy vrátane zvolených zón čistenia a zakázaných zón! Vysávač si vytvorí novú mapu, ktorá prepíše pôvodnú mapu. SERVIS Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje zásah do vnútorných častí spotrebiča, môže robiť len kvalifikovaný odborník alebo servis.

• Škatuľu od spotrebiča môžete dať do zberu triedeného odpadu.
